Tipo di prodotto	Generatore sincrono
Marca	Prowork
Modello	PS 2300
Tensione di uscita	230 V ~
Potenza continua (S1)	2000 W
Potenza massima (S2 5 min)	2200 W
Frequenza	50 Hz
Tipo di motore	4 tempi raffreddato ad aria
Cilindrata	163 cm³
Potenza motore	4,77 kW / 6,5 CV
Carburante	Benzina normale senza piombo
Capacità serbatoio	7,5 L
Peso	44 kg
Livello di potenza acustica (LWA)	97 dB(A)
Livello di pressione acustica	92 dB(A)
Grado di protezione	IP 23
Avviamento	Manuale con lanciatore a strappo
Protezione	Dispositivo di sicurezza mancanza olio, protezione contro sovraccarichi
Candela di accensione	NGK BPR5ES
Tipo di presa	1 presa 230 V ~

Domande frequenti - PS 2300 Prowork

Come avviare il generatore Prowork PS 2300?

Aprire il rubinetto della benzina (12), posizionare l'interruttore Marcia/Arresto (9) su I, mettere la leva dell'aria (10) su I∅I, quindi tirare con decisione il lanciatore a strappo (11). Dopo l'avviamento, spingere l'aria verso destra.

Che tipo di carburante utilizzare?

Utilizzare esclusivamente benzina normale senza piombo. Non usare benzina super o miscelata con olio.

Quale olio motore è raccomandato?

È raccomandato un olio motore 15W40. Controllare il livello con l'astina senza avvitarla, fino al segno superiore.

Con che frequenza cambiare l'olio?

Il cambio dell'olio deve essere effettuato a motore caldo. Seguire gli intervalli indicati nel manuale (generalmente dopo le prime 20 ore e poi ogni 50 ore). Smaltire l'olio usato secondo le norme ambientali.

Quali sono le precauzioni di sicurezza essenziali?

Non far mai funzionare il generatore in un locale non areato (rischio di intossicazione). Tenere lontani i bambini. Non toccare lo scarico (ustioni). Utilizzare il generatore ad almeno 1 m dagli edifici. Non usarlo sotto la pioggia o la neve.

Come gestire un sovraccarico del generatore?

Il generatore è dotato di protezione contro i sovraccarichi. In caso di intervento, le prese 230V vengono disattivate. Premere l'interruttore di sovraccarico (4) per riattivarle, quindi ridurre la potenza degli apparecchi collegati.

Perché e come mettere a terra il generatore?

Per evitare scosse elettriche, collegare il morsetto di terra (3) a una massa esterna (es. picchetto di terra) con un cavo appropriato. Questa operazione è obbligatoria secondo il manuale.

Come pulire il filtro dell'aria?

Rimuovere il coperchio del filtro, estrarre gli elementi filtranti, sbatterli su una superficie piana. Non utilizzare prodotti corrosivi né benzina. Rimontare il tutto.

Il motore non si avvia, cosa fare?

Controllare il livello dell'olio (il sensore di mancanza olio blocca l'avviamento). Pulire la candela di accensione e regolare la distanza tra gli elettrodi a 0,6 mm. Controllare anche il rubinetto della benzina e l'aria.

Qual è la garanzia del generatore Prowork PS 2300?

Il generatore beneficia di una garanzia di 2 anni a partire dalla consegna al cliente, purché utilizzato conformemente e sottoposto a manutenzione secondo il manuale. Per l'assistenza post-vendita, contattare il rivenditore o il produttore.

MANUALE UTENTE PS 2300 Prowork

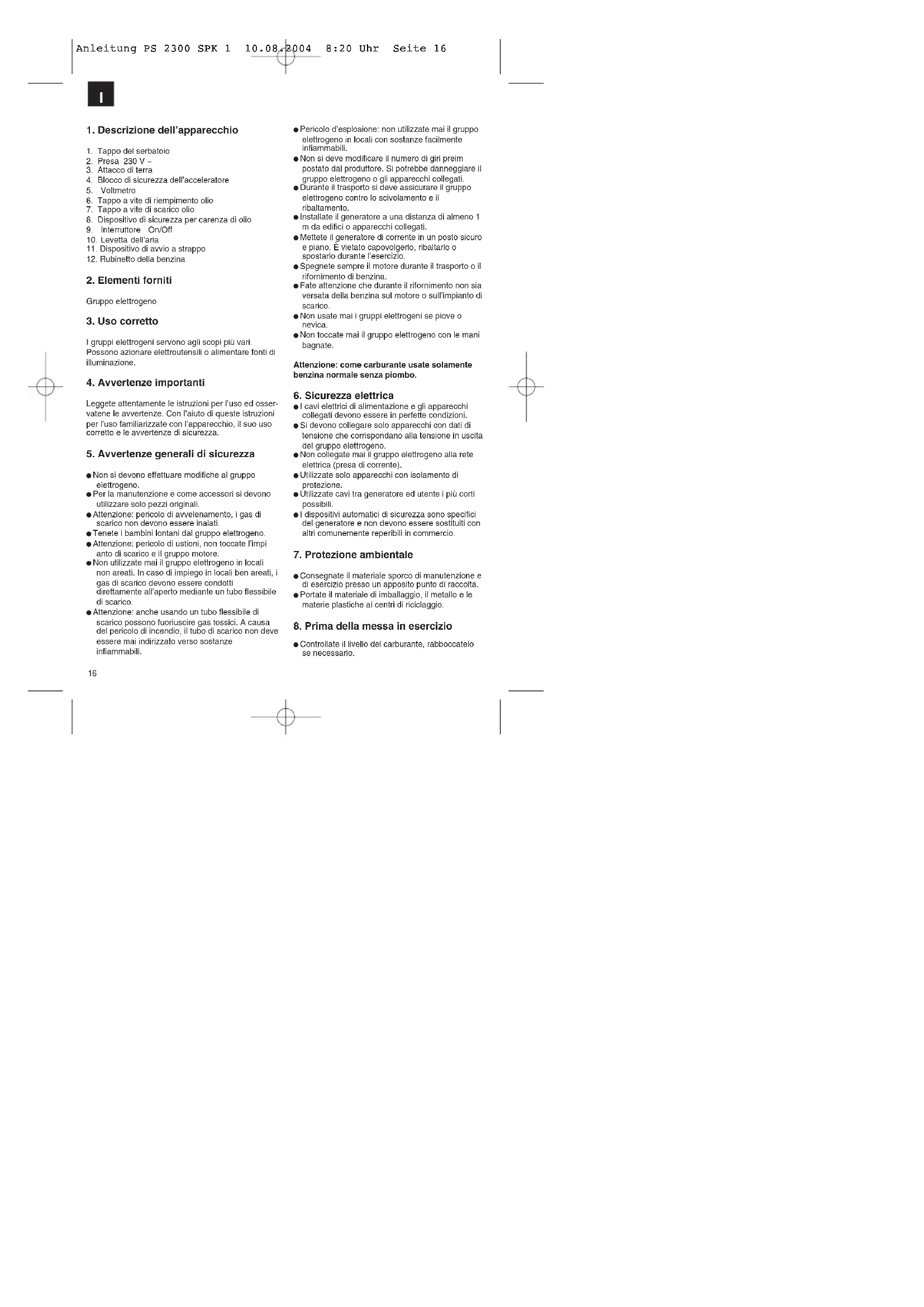

1. Descrizione dell'apparecchio

1. Tappo del serbatoio
2. Presa 230 V \~
3. Attacco di terra
4. Blocco di sicurezza dell'acceleratore
5. Voltmetro
6. Tappo a vite di riempimento olio
7. Tappo a vite di scarico olio
8. Dispositivo di sicurezza per carenza di olio
9. Interruttore On/Off
10. Levetta dell'aria
11. Dispositivo di avvio a strappo
12. Rubinetto della benzina

2. Elementi forniti

Gruppo elettrogeno

3. Uso corretto

I gruppi elettrogeni servono agli scopi più vari. Possono azionare elettroutensili o alimentare fonti di illuminazione.

4. Avvertenze importanti

Leggete attentamente le istruzioni per l'uso ed osservatene le avvertenze. Con l'aiuto di queste istruzioni per l'uso familiarizzate con l'apparecchio, il suo uso corretto e le avvertenze di sicurezza.

5. Avvertenze generali di sicurezza

• Non si devono effettuare modifiche al gruppo elettrogeno.
• Per la manutenzione e come accessori si devono utilizzare solo pezzi originali.
• Attenzione: pericolo di avvelenamento, i gas di scarico non devono essere inalati.
• Tenete i bambini lontani dal gruppo elettrogeno.
• Attenzione: pericolo di ustioni, non toccate l'impi anto di scarico e il gruppo motore.
• Non utilizzate mai il gruppo elettrogeno in locali non areati. In caso di impiego in locali ben areati, i gas di scarico devono essere condotti direttamente all'aperto mediante un tubo flessibile di scarico.

• Attenzione: anche usando un tubo flessibile di scarico possono fuoriuscire gas tossici. A causa del pericolo di incendio, il tubo di scarico non deve essere mai indirizzato verso sostanze infiammabili.

• Pericolo d'esplosione: non utilizzate mai il gruppo elettrogeno in locali con sostanze facilmente infiammabili.

• Non si deve modificare il numero di giri preim postato dal produttore. Si potrebbe danneggiare il gruppo elettrogeno o gli apparecchi collegati.
• Durante il trasporto si deve assicurare il gruppo elettrogeno contro lo scivolamento e il ribaltamento.
• Installate il generatore a una distanza di almeno 1 m da edifici o apparecchi collegati.
• Mettete il generatore di corrente in un posto sicuro e piano. È vietato capovolgerlo, ribaltarlo o spostarlo durante l'esercizio.
• Spegnete sempre il motore durante il trasporto o il rifornimento di benzina.
• Fate attenzione che durante il rifornimento non sia versata della benzina sul motore o sull'impianto di scarico.
• Non usate mai i gruppi elettrogeni se plove o nevica.
• Non toccate mai il gruppo elettrogeno con le mani bagnate.

Attenzione: come carburante usate solamente benzina normale senza piombo.

6. Sicurezza elettrica

• I cavi elettrici di alimentazione e gli apparecchi collegati devono essere in perfette condizioni.
• Si devono collegare solo apparecchi con dati di tensione che corrispondano alla tensione in uscita del gruppo elettrogeno.
• Non collegate mai il gruppo elettrogeno alla rete elettrica (presa di corrente).
• Utilizzate solo apparecchi con isolamento di protezione.
• Utilizzate cavi tra generatore ed utente i più corti possibili.
• I dispositivi automatici di sicurezza sono specifici del generatore e non devono essere sostituiti con altri comunemente reperibili in commercio.

7. Protezione ambientale

• Consegnate il materiale sporco di manutenzione e di esercizio presso un apposito punto di raccolta.
• Portate il materiale di imballaggio, il metallo e le materie plastiche ai centri di riciclaggio.

8. Prima della messa in esercizio

- Controllate il livello del carburante, rabboccatelo se necessario.

● Provvedete a una ventilazione sufficiente dell'apparecchio.
- Accertatevi che il cavo di accensione sia collegato alla candela.
- Controllate le dirette vicinanze del gruppo elettro geno.
- Staccate gli apparecchi elettrici eventualmente collegati al gruppo elettrogeno.

9. Uso

9.1 Avviare il motore

• Aprite il rubinetto della benzina (12) ruotandolo verso il basso.
• Portate l'interruttore ON/OFF (9) in posizione "1".
• Portate la levella dell'aria (10) in posizione I∅I.
• Avviate il motore con l'avviatore autoavvolgente (11), tirando con forza l'impugnatura; se il motore non dovesse avviarsi tirate ancora una volta l'impugnatura.
• Dopo l'avvio del motore riportate la levetta dell'aria (10) di nuovo verso destra.

9.2 Sollecitazione del gruppo elettrogeno

- Collegiate l'apparecchio da alimentare alle prese da 230V\~ (2).

Attenzione! Superate il limite di sollecitazione indicato di risp. 2000 W solo per un breve tempo.

• Il gruppo elettrogeno è adatto solo per apparecchi a corrente alternata.
• Non collegate il generatore alla rete elettrica di casa, perché ne possono derivare dei danni al generatore o ad altre apparecchiature elettriche in casa.

Nota: le apparecchiature elettriche (seghetti alternativi a motore, trapani ecc.) hanno un assorbimento di corrente maggiore di quello indicato sulla targhetta (walt o ampere) se vengono impiegati in condizioni difficili.

9.3 Spegnere II motore

• Fate funzionare brevemente il gruppo elettrogeno senza sollecitazione prima di spegnerlo, in modo che possa "raffreddarsi".
• Portate l'interruttore ON/OFF (9) in posizione "0".
  ● Chiudete il rubinetto della benzina.

Attenzione! Il gruppo elettrogeno è dotato di una protezione contro i sovraccarichi.

Essa disinserisce la presa da 230V\~ (2). Premendo

l'interruttore di sovraccarico (4) si può riattivare la presa di corrente.

Attenzione! Se ciò si dovesse verificare, dovete ridurre la potenza elettrica che viene richiesta al gruppo elettrogeno.

9.4 Messa a terra (Fig. 3)

Per evitare le scosse elettriche prodotte dalle apparecchiature elettriche il gruppo elettrogeno deve essere collegato a terra. Collegate un pezzo di cavo fra l'attacco di terra (3) del generatore ed una massa esterna.

10. Manutenzione

• L'utensile deve venire pulito regolarmente dalla polvere e dallo sporco. È consigliabile eseguire la pulizia con un panno o una spazzola fine.
• Non usate sostanze caustiche per la pulizia della parte in plastica.
• Svuotate la miscela di benzina dal gruppo elettrogeno se non viene usato per un certo tempo.

Attenzione! Spegnete subito l'apparecchio e rivolgetevi al servizio assistenza:

• in caso di vibrazioni o di rumori insoliti;
• se il motore sembra sottoposto a sovraccarico o spesso non si accende;
• in caso di gas di scarico troppo chiari o troppo scuri.

11. CARATTERISTICHE TECNICHE

Generatore:	sincrono
Tipo di protezione: IP 23
Potenza continua S1: 2000 W
Potenza massima S2 5 min.: 2200 W
Tensione nominale: 230 V / 1 ~
Corrente nominale:
Frequenza:	50
Tipo motore azionamento:a 4 tempi, raffreddato ad aria
Cilindrata:	163 3
Potenza max.: 4,77 KW / 6,5 PS
Carburante: normale benzina senza piombo
Volume serbatoio: 7,5 l
Peso:	44
Livello di potenza acustica LWA: 97 dB (A)
Livello di pressione acustica LPA: 92 dB (A)
Candela di accensione: NGK BPR5ES

|

12. Cambio dell'olio, controllo del livello dell'olio

Il cambio dell'olio del motore deve essere eseguito a motore caldo.

● Usate solo olio per motori (15W40).
- Posizionate il gruppo elettrogeno su una base adatta leggermente inclinato rispetto allo scarico dell'olio.
- Aprite il tappo a vite di riempimento olio.
- Aprite il tappo a vite di scarico dell'olio e fate
defluire l'olio caldo del motore.
- Dopo lo scarico dell'olio vecchio, chiudete il tappo a vite di scarico dell'olio e riposizionate il gruppo elettrogeno su una base piana.
- Riempite l'olio per motore fino alla tacca superiore dell'astina dell'olio.
- Attenzione: non avvitate l'astina dell'olio, ma inserilela solo fino al filetto.
- L'olio vecchio deve essere smaltito in modo corretto.

13. Pulizia del filtro dell'aria

• Togliete il coperchio del filtro dell'aria.
• Ora potete estrarre gli elementi filtranti.
• Non utilizzate detergenti aggressivi o benzina per la pulizia degli elementi.

• Pulite gli elementi dando dei leggeri colpi su una superficie liscia.

• Eliminazione delle anomalie

Anomalia	Causa	Intervento
Il motore non si avvia	Interviene il dispositivo automatico di disinserimento dell'olio Candela di accensione sporcaManca il carburante	Controllare il livello dell'olio, rabboccare l'olio del motore. Pulire la candela di accensione, distanza elettrodi 0,6 mm. Rabboccare il carburante.
Il generatore ha troppo poca o nessuna tensione	Regolatore o condensatore difet- tosoÈ intervenuto l'interruttore di pro-tezione contro le sovracorrentiFiltro dell'aria sporco	Rivolgersi ad un rivenditore spe-cializzato.Azionare l'interruttore e diminuire gli utenti.Pulire o sostituire il filtro.

Per l'apparacchio indicato nelle struzioni concediamo una garanzia di 2 anni, nel caso il nostro prodotto devosse risultare diretico. Questo periodo il 2 anni intizi con il trappaso del rischio e la presa in consegna dell'apparacchio da parte del cliente. Le contizioni per la svitita della generale sono una corretta manutenzione secondo la struzioni per l'uso casi nome un utilizzo appropriata dal nostro apparecchio.

Naturamente in questo periodo di 2 anni continuamo ad assumerci gli pubblichi di responsabilità precisti dalla lavora.

La garanzia vale per il territorio della Repubblica Federale Tecnosa o dei rapportivi paesi dal principale partner di distribuzione di zona a completamento dalla normo di legge in vigore sul posto. Rivolgeri all'assistito del servizio assistenza clienti incaricato della rispettiva zona o all'inoltizzo di assistenza clienti riportato in basso.
