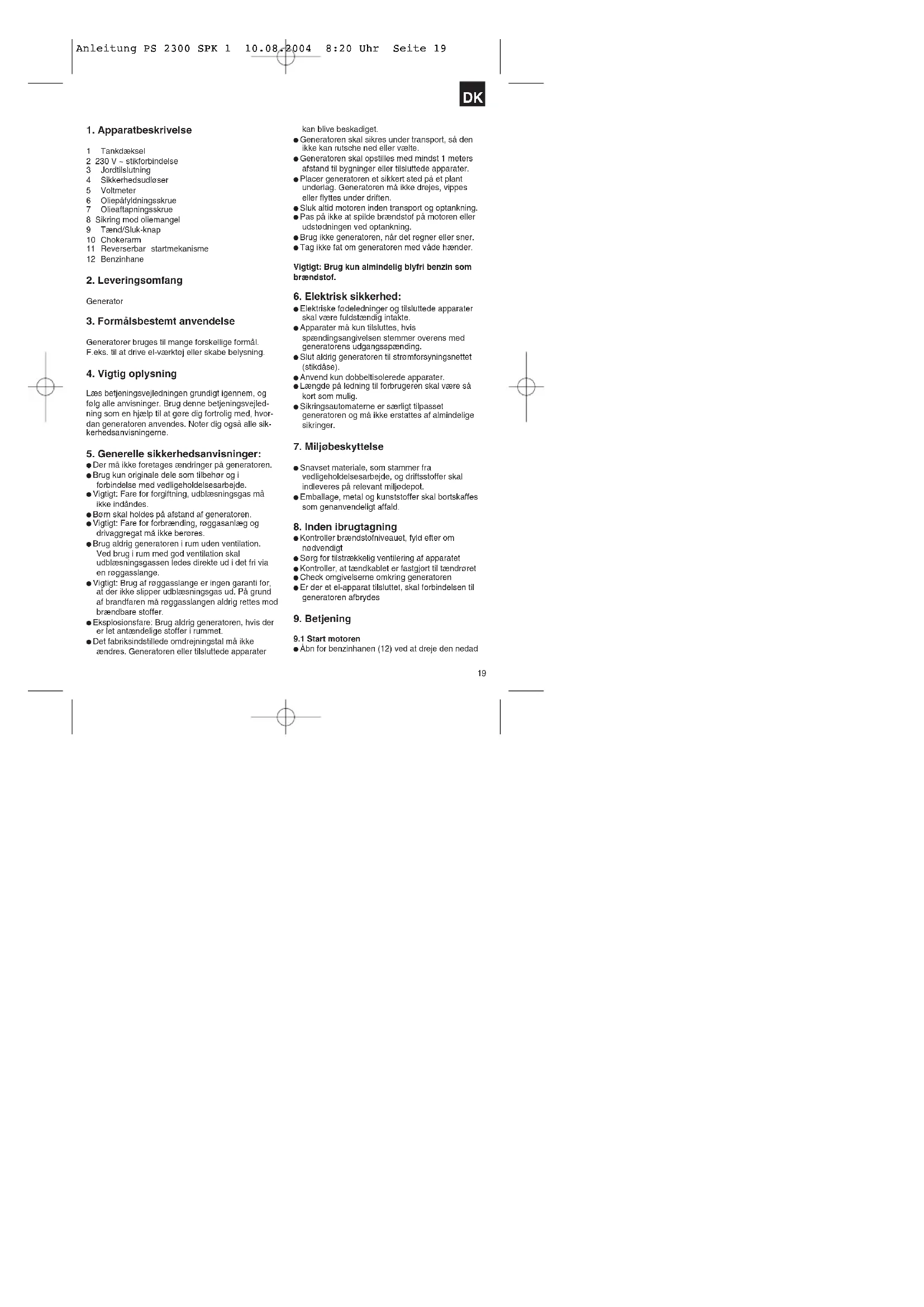

BRUGSANVISNING PS 2300 Prowork

Generatorer bruges til mange forskellige formål. F.eks. til at drive el-værktøj eller skabe belysning.

Læs betjeningsvejledningen grundigt igennem, og følg alle anvisninger. Brug denne betjeningsvejled- ning som en hjælp til at gøre dig fortrolig med, hvor- dan generatoren anvendes. Noter dig også alle sik- kerhedsanvisningerne.

5. Generelle sikkerhedsanvisninger:

Der må ikke foretages ændringer på generatoren. Brug kun originale dele som tilbehør og i forbindelse med vedligeholdelsesarbejde. Vigtigt: Fare for forgiftning, udblæsningsgas må ikke indåndes. Børn skal holdes på afstand af generatoren. Vigtigt: Fare for forbrænding, røggasanlæg og drivaggregat må ikke berøres. Brug aldrig generatoren i rum uden ventilation. Ved brug i rum med god ventilation skal udblæsningsgassen ledes direkte ud i det fri via en røggasslange. Vigtigt: Brug af røggasslange er ingen garanti for, at der ikke slipper udblæsningsgas ud. På grund af brandfaren må røggasslangen aldrig rettes mod brændbare stoffer. Eksplosionsfare: Brug aldrig generatoren, hvis der er let antændelige stoffer i rummet. Det fabriksindstillede omdrejningstal må ikke ændres. Generatoren eller tilsluttede apparater kan blive beskadiget. Generatoren skal sikres under transport, så den ikke kan rutsche ned eller vælte. Generatoren skal opstilles med mindst 1 meters afstand til bygninger eller tilsluttede apparater. Placer generatoren et sikkert sted på et plant underlag. Generatoren må ikke drejes, vippes eller flyttes under driften. Sluk altid motoren inden transport og optankning. Pas på ikke at spilde brændstof på motoren eller udstødningen ved optankning. Brug ikke generatoren, når det regner eller sner. Tag ikke fat om generatoren med våde hænder. Vigtigt: Brug kun almindelig blyfri benzin som brændstof.

6. Elektrisk sikkerhed:

Elektriske fødeledninger og tilsluttede apparater skal være fuldstændig intakte. Apparater må kun tilsluttes, hvis spændingsangivelsen stemmer overens med generatorens udgangsspænding. Slut aldrig generatoren til strømforsyningsnettet (stikdåse). Anvend kun dobbeltisolerede apparater. Længde på ledning til forbrugeren skal være så kort som mulig. Sikringsautomaterne er særligt tilpasset generatoren og må ikke erstattes af almindelige sikringer.

Snavset materiale, som stammer fra vedligeholdelsesarbejde, og driftsstoffer skal indleveres på relevant miljødepot. Emballage, metal og kunststoffer skal bortskaffes som genanvendeligt affald.

8. Inden ibrugtagning

Kontroller brændstofniveauet, fyld efter om nødvendigt Sørg for tilstrækkelig ventilering af apparatet Kontroller, at tændkablet er fastgjort til tændrøret Check omgivelserne omkring generatoren Er der et el-apparat tilsluttet, skal forbindelsen til generatoren afbrydes

Sæt tænd-/slukkontakten (9) i position .1. Sæt chokerarmen (10) i position IØI. Start motoren med den reverserbare starter (11); det gøres ved at trække kraftigt i grebet – træk igen, hvis motoren ikke starter med det samme Når motoren er startet, skubber du chokerarmen (10) til højre igen

9.2 Belastning af generatoren

Tilslut det ønskede apparat til 230V~ stikforbindelserne (2). Vigtigt! Den angivne belastningsgrænse på hhv. 2000 W må kun overskrides kortvarigt. Generatoren egner sig kun til brug sammen med vekselspændingsapparater. Slut ikke generatoren til en husinstallation, da det vil kunne beskadige generatoren eller andre elektriske apparater i huset. Bemærk: El-apparater (motordrevne stiksave, bore- maskiner osv. ) har et højere strømforbrug (watt eller ampere) end angivet på fabriksmærket, hvis de arbe- jder under særligt svære betingelser.

9.3 Slukning af motor

Lad generatoren køre ubelastet et kort stykke tid, inden du slukker den, således at aggregatet kan efterkøle. Sæt tænd-/slukkontakten (9) i position 0.0. Luk for benzinhanen. Vigtigt! Generatoren er udstyret med en overbe- lastningssikring. Denne kobler 230V~ stikforbindelsen (2) fra. Tryk på overbelastningsafbryderen (4) for at kunne anvende stikdåsen igen. Vigtigt! Hvis overbelastningssikringen kobler fra, skal du nedsætte den elektriske effekt; denne fremgår af generatoren.

9.4 Jording (fig. 3)

Generatoren skal jordforbindes for at undgå risikoen for elektrisk stød. Slut et kabel til imellem generato- rens jordtilslutning (3) og en ekstern stelforbindelse.

Støv og snavs skal fjernes fra maskinen med jævne mellemrum. Rengøring foretages bedst med en fin børste eller en klud Undgå brug af ætsende midler til rengøring af kunststofdele Benzinblandingen skal fjernes fra generatoren ved længerevarende driftspauser Vigtigt: Sluk omgående for apparatet, og kontakt din serviceforbindelse: I tilfælde af usædvanlig vibration eller støj Hvis motoren virker overbelastet eller har fejltænding Hvis udblæsningsgassen er for mørk eller for lys

Generator. Synkron Kapslingsklasse: IP 23 Mærkeeffekt ved kontinuerlig drift S1: 2000 W Maks. effekt S2 5 min.: 2200 W Mærkespænding: 230 V / 1

Mærkestrøm: Frekvens: 50 Hz Konstruktionstype drivmotor: 4-takts, luftafkølet Kubikindhold: 163 cm

Maks. ydelse: 4,77 kW / 6,5 PS Brændstof: Almindelig blyfri benzin Tankindhold: 7,5 l Vægt: 44 kg Lydeffektniveau LWA: 97 dB(A) Lydtryksniveau LWM: 92 dB(A) Tændrør: NGK BPR5ES

12. Olieskift, kontrol af oliestand

Skift af motorolie bør foretages, mens motoren er driftsvarm. Brug kun motorolie (15W40). Stil generatoraggregatet på et passende underlag og lidt skråt imod olieaftapningsskruen. Åbn for oliepåfyldningsskruen. Åbn for olieaftapningsskruen, og tap den varme motorolie af. Når den brugte olie er løbet af, lukkes for olieaftapningsskruen, hvorefter generatoren igen stilles, så den står plant. Fyld motorolie i op til oliepindens øverste mærke. Vigtigt: Oliepinden skal ikke skrues i, men kun sættes i op til gevindet. Den brugte olie skal bortskaffes ifølge miljøfor skrifterne.

13. Rensning af luftfilter

Fejl Motor kan ikke startes Generator har for lidt eller ingen spænding Årsag Automatisk oliestop udløst Tændrør sidder skævt Ingen brændstof Regulator eller kondensator defekt Kontakt for overstrømsbeskyttelse udløst Luftfilter snavset Handlingsprocedure Kontroller oliestanden, fyld motorolie på Rens tændrør, elektrode- afstand 0,6 mm Fyld efter med brændstof Kontakt din forhandler Tryk på kontakten, og reducer forbruger Rens eller skift filter

Undgå brug af skrappe rengøringsmidler eller benzin til rengøring af elementerne. Rengør elementerne ved at banke dem ud på en jævn overflade. Anleitung PS 2300 SPK 1 10.08.2004 8:20 Uhr Seite 2122

Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale, ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.
