PS 2300 - Générateur Prowork - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur synchrone
Marque	Prowork
Modèle	PS 2300
Tension de sortie	230 V ~
Puissance continue (S1)	2000 W
Puissance maximale (S2 5 min)	2200 W
Fréquence	50 Hz
Type de moteur	4 temps refroidi par air
Cylindrée	163 cm³
Puissance moteur	4,77 kW / 6,5 CV
Carburant	Essence sans plomb normale
Capacité du réservoir	7,5 L
Poids	44 kg
Niveau de puissance acoustique (LWA)	97 dB(A)
Niveau de pression acoustique	92 dB(A)
Indice de protection	IP 23
Démarrage	Manuel par lanceur réversible
Protection	Dispositif de sécurité manque d'huile, protection contre surcharges
Bougie d'allumage	NGK BPR5ES
Type de prise	1 prise 230 V ~

FOIRE AUX QUESTIONS - PS 2300 Prowork

Comment démarrer le générateur Prowork PS 2300 ?

Ouvrez le robinet d'essence (12), placez l'interrupteur Marche/Arrêt (9) sur I, mettez le levier de starter (10) sur I∅I, puis tirez fermement sur le lanceur réversible (11). Après démarrage, repoussez le starter vers la droite.

Quel type de carburant utiliser ?

Utilisez exclusivement de l'essence sans plomb normale. Ne pas utiliser d'essence super ou mélangée à de l'huile.

Quelle huile moteur est recommandée ?

Une huile moteur 15W40 est recommandée. Vérifiez le niveau avec la jauge sans la visser, jusqu'au trait supérieur.

À quelle fréquence faut-il changer l'huile ?

La vidange d'huile doit être effectuée lorsque le moteur est chaud. Suivez les intervalles indiqués dans la notice (généralement après les 20 premières heures puis toutes les 50 heures). Utilisez de l'huile usagée conformément à l'environnement.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais faire fonctionner le générateur dans un local non aéré (risque d'intoxication). Éloignez les enfants. Ne touchez pas l'échappement (brûlures). Utilisez le générateur à au moins 1 m des bâtiments. Ne l'utilisez pas sous la pluie ou la neige.

Comment gérer une surcharge du générateur ?

Le générateur est équipé d'une protection contre les surcharges. En cas de déclenchement, les prises 230V sont coupées. Appuyez sur l'interrupteur de surcharge (4) pour les réactiver, puis réduisez la puissance des appareils connectés.

Pourquoi et comment mettre le générateur à la terre ?

Pour éviter une électrocution, reliez le raccordement de mise à la terre (3) à une masse externe (ex. piquet de terre) avec un câble approprié. Cette opération est obligatoire selon la notice.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre, sortez les éléments filtrants, tapez-les sur une surface plane. N'utilisez pas de produits corrosifs ni d'essence. Remontez le tout.

Le moteur ne démarre pas, que faire ?

Vérifiez le niveau d'huile (le capteur de manque d'huile bloque le démarrage). Nettoyez la bougie d'allumage et réglez l'écartement des électrodes à 0,6 mm. Contrôlez aussi le robinet d'essence et le starter.

Quelle est la garantie du générateur Prowork PS 2300 ?

Le générateur bénéficie d'une garantie de 2 ans à compter de la remise au client, sous réserve d'une utilisation conforme et d'un entretien selon le manuel. Pour le service après-vente, contactez votre revendeur ou le fabricant.

MODE D'EMPLOI PS 2300 Prowork

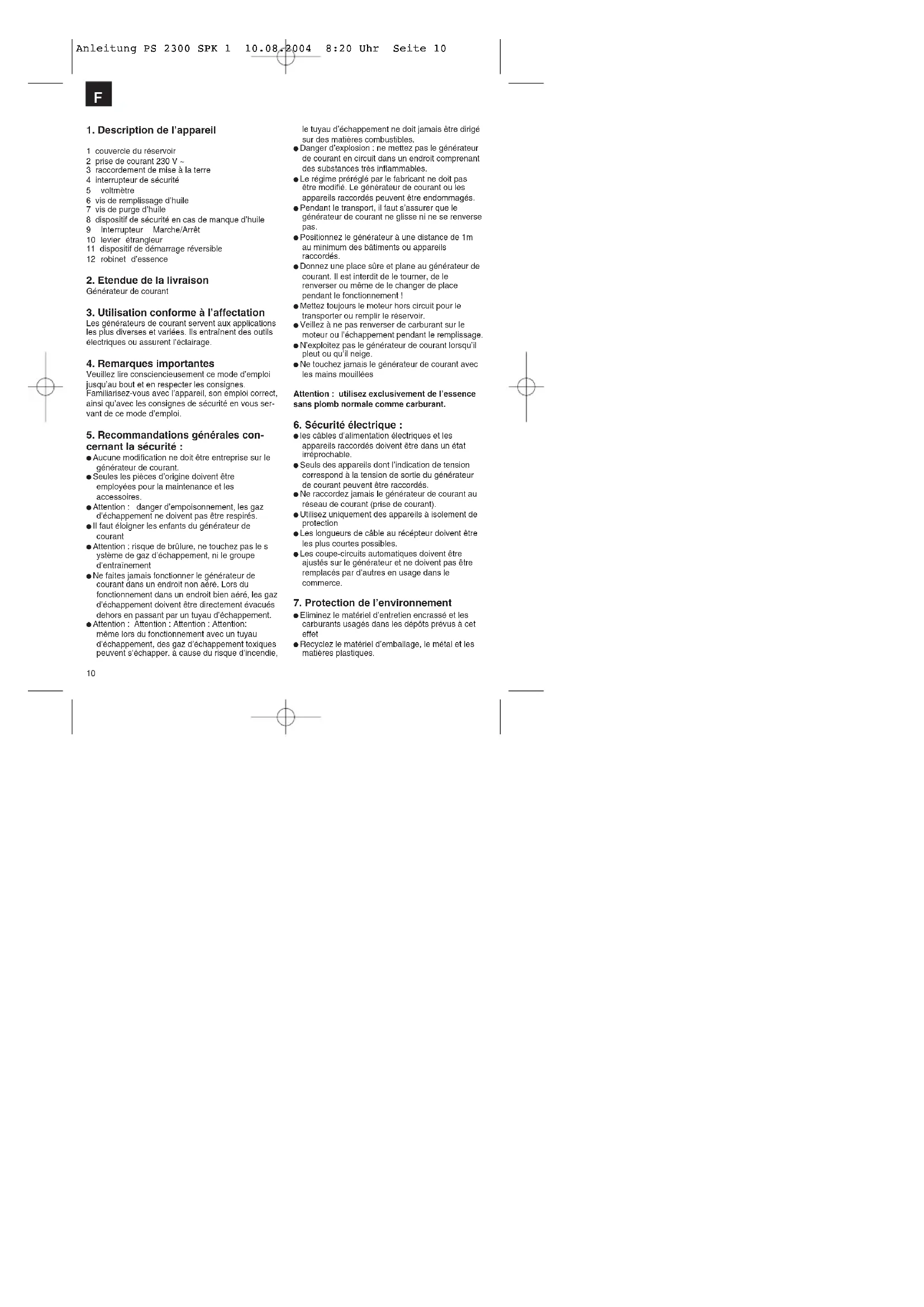

1. Description de l'appareil

1 couvercle du réservoir
2 prise de courant 230 V \~
3 raccordement de mise à la terre
4 interrupteur de sécurité
5 voltmètre
6 vis de remplissage d'huile
7 vis de purge d'huile
8 dispositif de sécurité en cas de manque d'huile
9 Interrupteur Marche/Arrêt
10 levier étrangleur
11 dispositif de démarrage réversible
12 robinet d'essence

2. Etendue de la livraison

Générateur de courant

3. Utilisation conforme à l'affectation

Les générateurs de courant servent aux applications les plus diverses et variées. Ils entraînent des outils électriques ou assurent l'éclairage.

4. Remarques importantes

Veuillez lire consciencieusement ce mode d'emploi jusqu'au bout et en respecter les consignes. Familiarisez-vous avec l'appareil, son emploi correct, ainsi qu'avec les consignes de sécurité en vous servant de ce mode d'emploi.

5. Recommandations générales concernant la sécurité :

• Aucune modification ne doit être entreprise sur le générateur de courant.
• Seules les pièces d'origine doivent être employées pour la maintenance et les accessoires.
• Attention : danger d'empoisonnement, les gaz d'échappement ne doivent pas être respirés.
• Il faut éloigner les enfants du générateur de courant
• Attention : risque de brûlure, ne touchez pas le système de gaz d'échappement, ni le groupe d'entraînement
• Ne faites jamais fonctionner le générateur de courant dans un endroit non aéré. Lors du fonctionnement dans un endroit bien aéré, les gaz d'échappement doivent être directement évacués dehors en passant par un tuvau d'échappement.
• Attention : Attention : Attention : Attention: même lors du fonctionnement avec un tuyau d'échappement, des gaz d'échappement toxiques peuvent s'échapper. à cause du risque d'incendie,

le tuyau d'échappement ne doit jamais être dirigé sur des matières combustibles.

• Danger d'explosion : ne mettez pas le générateur de courant en circuit dans un endroit comprenant des substances très inflammables.
• Le régime préréglé par le fabricant ne doit pas être modifié. Le générateur de courant ou les appareils raccordés peuvent être endommagés.
• Pendant le transport, il faut s'assurer que le générateur de courant ne glisse ni ne se renverse pas.
• Positionnez le générateur à une distance de 1m au minimum des bâtiments ou appareils raccordés.
• Donnez une place sûre et plane au générateur de courant. Il est interdit de le tourner, de le renverser ou même de le changer de place pendant le fonctionnement !
• Mettez toujours le moteur hors circuit pour le transporter ou remplir le réservoir.
• Veillez à ne pas renverser de carburant sur le moteur ou l'échappement pendant le remplissage.
• N'exploitez pas le générateur de courant lorsqu'il pleut ou qu'il neige.
• Ne touchez jamais le générateur de courant avec les mains mouillées

Attention : utilisez exclusivement de l'essence sans plomb normale comme carburant.

6. Sécurité électrique :

• les câbles d'alimentation électriques et les appareils raccordés doivent être dans un état irréprochable.
• Seuls des appareils dont l'indication de tension correspond à la tension de sortie du générateur de courant peuvent être raccordés.
• Ne raccordez jamais le générateur de courant au réseau de courant (prise de courant).
  ● Utilisez uniquement des appareils à isolement de protection
• Les longueurs de câble au récépteur doivent être les plus courtes possibles.
• Les coupe-circuits automatiques doivent être ajustés sur le générateur et ne doivent pas être remplacés par d'autres en usage dans le commerce.

7. Protection de l'environnement

• Eliminez le matériel d'entretien encrassé et les carburants usagés dans les dépôts prévus à cet effet
• Recyclez le matériel d'emballage, le métal et les matières plastiques.

8. Avant la mise en service

• Contrôlez le niveau de carburant, remplissez éventuellement
• Assurez-vous de la bonne aération de l'appareil
• Assurez-vous que le câble d'allumage est fixé à la bougie d'allumage
• Inspectez l'environnement direct du générateur de courant
• Débranchez le matériel électrique éventuellement raccordé au générateur de courant

9. Commande

9.1 Lancez le moteur

• Ouvrez le robinet d'essence (12) ; pour cela, tournez le robinet vers le bas
• Mettez l'interrupteur Marche / Arrêt (9) en position .1.
• Mettez le levier de starter (10) sur la position I∅I.
  ● Lancez le moteur avec le starter réversible (11) ; pour cela, tirez très fort sur la poignée, si le moteur ne démarre pas, tirez encore sur la poignée
• Poussez le levier excentrique (10) à nouveau vers la droite après le démarrage du moteur

9.2 Charge du générateur de courant

- Branchez l'appareil à exploiter aux prises (2) 230V\~.

Attention ! Ne dépassez la limite de charge indiquée de 2000 W, que brièvement.

• Le générateur de courant convient uniquement aux appareils à tension alternative
• Ne connectez pas le générateur au réseau domestique, cela pourrait entraîner un endommagement du générateur ou d'autres appareils dans la maison.
• Remarque : Les appareils électriques (scies à guichet à moteur, perceuses etc.) ont une consommation de courant (Watt ou Ampères) plus importante que celle indiquée sur la plaque du constructeur dès lors qu'elles sont employées dans des conditions difficiles.

9.3 Eteindre le moteur

• Laissez le générateur de courant fonctionner brièvement sans charge avant de l'éteindre pour que le module puisse refroidir.
• Mettez l'interrupteur Marche / Arrêt (9) en position .0.
• Fermez le robinet d'essence. Attention ! Le générateur de courant est équipé

d'une protection contre les surcharges.

Celle-ci met les prises de courant (2) 230V- hors tension. En appuyant sur l'interrupteur de surcharge (4), la prise peut être remise en service.

Attention ! Si ce cas se produit, alors réduisez la puissance électrique que vous prenez au généra- teur de courant.

9.4 Mise à la terre (figure 3)

Afin d'éviter une décharge électrique, le générateur doit être relié à la terre. Raccordez un morceau de câble entre le raccordement de mise à la terre (3) du générateur et une masse externe.

10. Maintenance

• Il faut éliminer régulièrement la poussière et les encrassements de la machine. Le nettoyage doit être réalisé de préférence avec une fine brosse ou à l'aide d'un chiffon
• N'utilisez pas de produit corrosif pour nettoyer les matières plastiques
• Si vous n'utilisez pas le générateur de courant pendant une longue période, vous devez en retirer le mélange de carburant.

Attention : arrêtez immédiatement l'appareil et faite appel à votre service après vente :

• lors de vibrations ou de bruits inhabituels
• lorsque le moteur semble être surchargé ou qu'il présente des défauts d'allumage
• s'il y a présence de gaz d'échappement trop som bres ou trop clairs

11. CARACTERISTIQUES TECHNIQUES

Générateur synchrone

Type de protection : IP 23

Puissance constante S1: 2000 W

Puissance maximale S2 5 min.: 2200 W

Tension nominale : 230 V / 1

Courant nominal :

Fréquence : 50 Hz

Type de construction du moteur d'entraînement :

4 temps refroidi par air

Cylindrée : 163 cm 3

max. Puissance : 4,77 KW / 6,5 CV
Carburant : essence sans plomb normale
Contenance du réservoir : 7,51
Poids : 44 kg
Niveau de puissance acoustique LWA : 97 dB(A)
Niveau de pression acoustique LWM : 92 dB(A)

F

Bougie d'allumage : NGK BPR5ES

12. Vidange d'huile, contrôlez le niveau d'huile

Le changement d'huile du moteur doit se faire lorsque le moteur est à température de service.
● N'utilisez que des huiles moteur (15W40)
- Posez le module du générateur de courant sur un support adéquat, légèrement en biais par rapport à la vis de purge d'huile.
- Ouvrez la vis de remplissage d'huile
- Ouvrez la vis de purge d'huile et laissez couler l'huile moteur chaude
- Après avoir vidangé l'huile usée, fermez la vis de purge d'huile et remettez le générateur de courant à plat.
- Remplissez d'huile moteur jusqu'à la marque supérieure de la jauge de niveau d'huile.
- Attention : Ne vissez pas la jauge de niveau d'huile mais introduisez-la uniquement jusqu'au filetage.
- Vous devez éliminer convenablement l'huile usée.

13. Nettoyage du filtre à air

● Retirez le couvercle du filtre à air.
- A présent, vous pouvez retirer les éléments filtrants.
- Pour le nettoyage des éléments, n'utilisez pas de nettoyant corrosif ni d'essence !
- Nettoyez les éléments en les tapotant sur une surface plane.

14. Dépannage

Dérangement	Origine	Mesure
e moteur ne peut pas être démarré	le moteur ne peut pas être démarré la mise hors circuit automatiquebougio d'allumage encrassée	contrôlez le niveau d'huile, remplissez d'huile moteurnettoyez la bougie d'allumage, distance des électrodos 0,6 mm
e générateur n'a pas assez ou aucune tension	régulateur ou condensateur défectueuxla protection contre les surcharges s'est déclenchéefiltre à air encrassé	consultez un spécialisteappuyez sur l'interrupteur et diminuez le récepteurnettoyez ou remplacez le filtre

12

NL

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Nous l'armisées une garminie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vici de notre produit. Le délai de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client.

La condition de base pour le faire valeur de la garantie est un entretion en bonno et due forme, conformément au mode d'emploi, tout comme une utilisation de noirs apparail selon l'application prévaux.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République l'étérale d'Allemagne au des pays respectible du partenaire commercial principal en complément des prescriptions régales locales. Vauelez noter l'intelocaineur du service après- vanta compétant pour votre région au l'adresse mentionnée ci-dessous.
