INSTRUKCJA OBSŁUGI PS 2300 Prowork

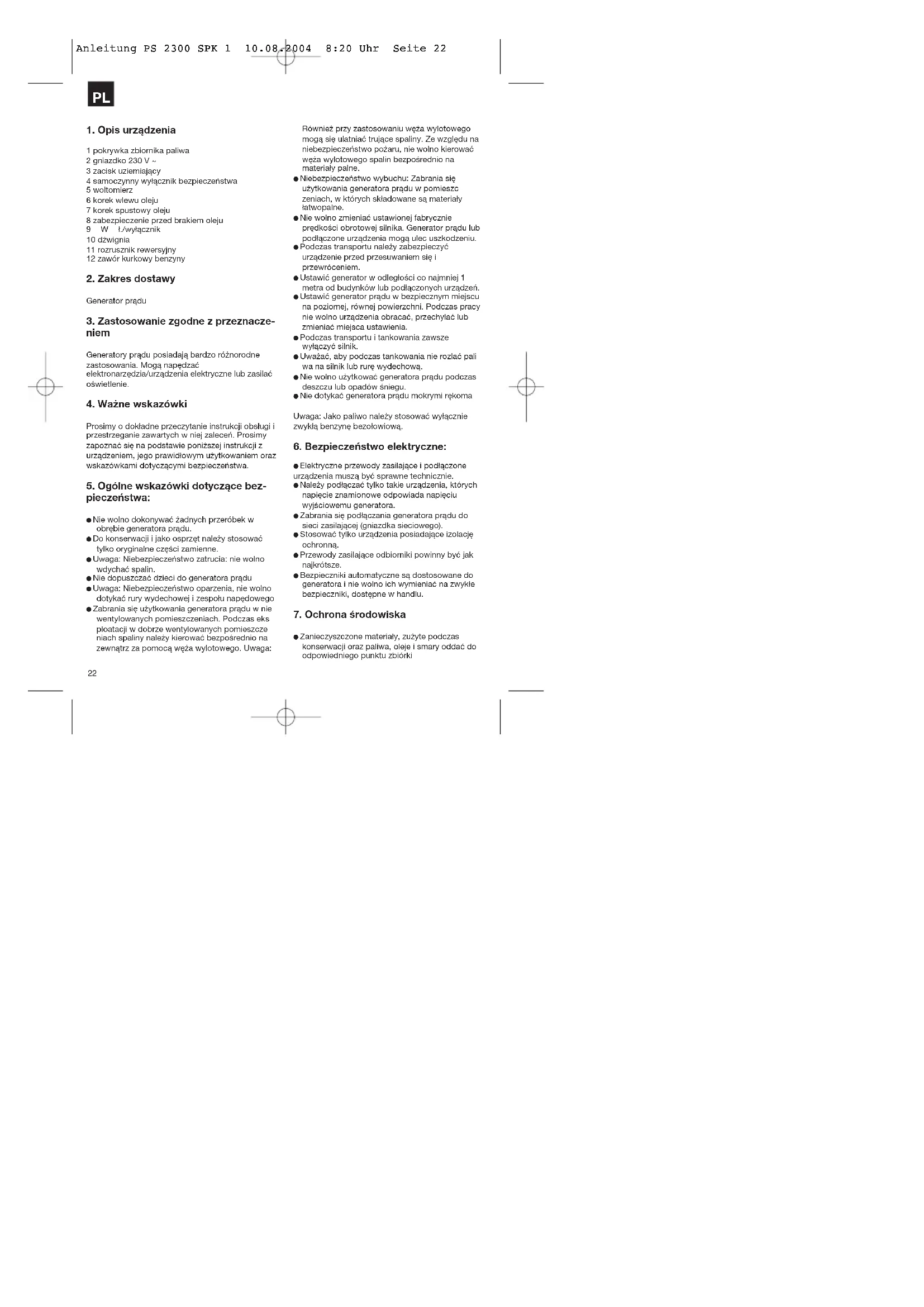

1 pokrywka zbiornika paliwa 2 gniazdko 230 V ~ 3 zacisk uziemiający 4 samoczynny wyłącznik bezpieczeństwa 5 woltomierz 6 korek wlewu oleju 7 korek spustowy oleju 8 zabezpieczenie przed brakiem oleju 9Wł./wyłącznik 10 dźwignia 11 rozrusznik rewersyjny 12 zawór kurkowy benzyny

3. Zastosowanie zgodne z przeznacze-

niem Generatory prądu posiadają bardzo różnorodne zastosowania. Mogą napędzać elektronarzędzia/urządzenia elektryczne lub zasilać oświetlenie.

Prosimy o dokładne przeczytanie instrukcji obsługi i przestrzeganie zawartych w niej zaleceń. Prosimy zapoznać się na podstawie poniższej instrukcji z urządzeniem, jego prawidłowym użytkowaniem oraz wskazówkami dotyczącymi bezpieczeństwa.

5. Ogólne wskazówki dotyczące bez-

pieczeństwa: Nie wolno dokonywać żadnych przeróbek w obrębie generatora prądu. Do konserwacji i jako osprzęt należy stosować tylko oryginalne części zamienne. Uwaga: Niebezpieczeństwo zatrucia: nie wolno wdychać spalin. Nie dopuszczać dzieci do generatora prądu Uwaga: Niebezpieczeństwo oparzenia, nie wolno dotykać rury wydechowej i zespołu napędowego Zabrania się użytkowania generatora prądu w nie wentylowanych pomieszczeniach. Podczas eks ploatacji w dobrze wentylowanych pomieszcze niach spaliny należy kierować bezpośrednio na zewnątrz za pomocą węża wylotowego. Uwaga: Również przy zastosowaniu węża wylotowego mogą się ulatniać trujące spaliny. Ze względu na niebezpieczeństwo pożaru, nie wolno kierować węża wylotowego spalin bezpośrednio na materiały palne. Niebezpieczeństwo wybuchu: Zabrania się użytkowania generatora prądu w pomieszc zeniach, w których składowane są materiały łatwopalne. Nie wolno zmieniać ustawionej fabrycznie prędkości obrotowej silnika. Generator prądu lub podłączone urządzenia mogą ulec uszkodzeniu. Podczas transportu należy zabezpieczyć urządzenie przed przesuwaniem się i przewróceniem. Ustawić generator w odległości co najmniej 1 metra od budynków lub podłączonych urządzeń. Ustawić generator prądu w bezpiecznym miejscu na poziomej, równej powierzchni. Podczas pracy nie wolno urządzenia obracać, przechylać lub zmieniać miejsca ustawienia. Podczas transportu i tankowania zawsze wyłączyć silnik. Uważać, aby podczas tankowania nie rozlać pali wa na silnik lub rurę wydechową. Nie wolno użytkować generatora prądu podczas deszczu lub opadów śniegu. Nie dotykać generatora prądu mokrymi rękoma Uwaga: Jako paliwo należy stosować wyłącznie zwykłą benzynę bezołowiową.

6. Bezpieczeństwo elektryczne:

Elektryczne przewody zasilające i podłączone urządzenia muszą być sprawne technicznie. Należy podłączać tylko takie urządzenia, których napięcie znamionowe odpowiada napięciu wyjściowemu generatora. Zabrania się podłączania generatora prądu do sieci zasilającej (gniazdka sieciowego). Stosować tylko urządzenia posiadające izolację ochronną. Przewody zasilające odbiorniki powinny być jak najkrótsze. Bezpieczniki automatyczne są dostosowane do generatora i nie wolno ich wymieniać na zwykłe bezpieczniki, dostępne w handlu.

7. Ochrona środowiska

Zanieczyszczone materiały, zużyte podczas konserwacji oraz paliwa, oleje i smary oddać do odpowiedniego punktu zbiórki Anleitung PS 2300 SPK 1 10.08.2004 8:20 Uhr Seite 2223

Materiały opakowania, metale i tworzywa sztuczne oddać do recyklingu.

8. Przed uruchomieniem

Sprawdzić poziom paliwa, ewentualnie uzupełnić Zabezpieczyć dostateczną wentylację urządzenia Sprawdzić, czy przewód zapłonowy jest podłączony do świecy zapłonowej Sprawdzić bezpośrednie otoczenie generatora prądu Odłączyć urządzenie elektryczne, które jest ewentualnie podłączone do generatora prądu

9.1 Uruchamianie silnika

Otworzyć zawór benzyny (12); w tym celu obrócić kurek do dołu Przełączyć włącznik/wyłącznik (9) na .1. Dęwignić (10) ustawič w położeniu I∆I. Uruchomić silnik rozrusznikiem rewersyjnym (11); w tym celu pociągnąć mocno za rączkę, a jeżeli silnik nie zapali, należy jeszcze raz pociągnąć za rączkę. Po uruchomieniu silnika ponownie przesunąć dźwignię (10) w prawo.

9.2 Podłączanie odbiornika do generatora prądu

Podłączyć napędzane urządzenie do gniazdek 230 V~ (2). Uwaga! Podane obciążenie progowe 2000 W lub 2800 wolno przekroczyć tylko chwilowo. Generator prądu nadaje się wyłącznie do zasilania urządzeń prądu przemiennego Nie wolno podłączać generatora prądu do instalacji elektrycznej budynku, może to spowodować uszkodzenie generatora lub innych, domowych urządzeń elektrycznych. Wskazówka: Urządzenia elektryczne (piły otwornice z napędem silnikowym, wiertarki itd.) użytkowane w trudniejszych warunkach mają wyższe zużycie prądu (w watach lub amperach), niż jest to podane na tabliczce znamionowej urządzenia.

9.3 Wyłączanie silnika

Przed wyłączeniem generator prądu powinien popracować chwilę bez obciążenia, aby mógł się ochłodzić. Przełączyć włącznik/wyłącznik (9) na .0. Zamknąć zawór benzyny. Uwaga! Generator prądu wyposażony jest w zabezpieczenie przeciążeniowe. Zabezpieczenie to odłącza gniazdko wtyczkowe 230 V~ (2). Gniazdko wtykowe można ponownie uaktyw- nić przyciskając włącznik przeciążeniowy (4). Uwaga! Jeżeli wystąpi taki przypadek, należy zredukować moc elektryczną pobieraną z gene- ratora prądu.

9.4 Uziemienie (rys. 3)

W celu zapobieżenia porażeniom prądem elektrycz- nym przez urządzenia elektryczne należy uziemić generator. Do zacisku uziemiającego (4) generatora należy podłączyć przewód uziemiający podłączony do zewnętrznej masy.

Regularnie usuwać z urządzenia pył i zanieczyszczenia. Czyszczenie najlepiej wykonać delikatną szczotką lub szmatką Do czyszczenia tworzywa sztucznego nie używać środków o działaniu żrącym W przypadku dłuższego nieużytkowania generatora prądu należy go opróżnić z paliwa. Uwaga: Natychmiast wyłączyć urządzenie i zwró- cić się do punktu serwisowego: W razie nietypowych drgań lub odgłosów Jeżeli silnik sprawia wrażenie przeciążonego lub nie może zapalić albo gaśnie W razie zbyt ciemnego lub jasnego koloru spalin

Generator synchroniczny Klasa ochronności: IP 23 Moc nominalna S1: 2000 W Maksymalna moc S2 5 min.: 2200 W Napięcie znamionowe: 230 V / 1 ~ Prąd znamionowy: Częstotliwość: 50 Hz Typ silnika napędowego: 4-suwowy, chłodzony powietrzem Pojemność skokowa: 163 cm

Max. moc: 4,77 KW / 6,5 PS Paliwo: zwykła benzyna bezołowiowa Pojemność zbiornika paliwa: 7,5 l Ciężar: 44 kg Anleitung PS 2300 SPK 1 10.08.2004 8:20 Uhr Seite 2324

Poziom mocy akustycznej LWA: 97 dB(A) Poziom ciśnienia akust. LWM: 92 dB(A) Świeca zapłonowa: NGK BPR5ES

12. Wymiana oleju, sprawdzanie pozio-

mu oleju Olej silnikowy należy wymieniać, gdy silnik jest rozgrzany do normalnej temperatury pracy. Stosować tylko olej silnikowy (15W40) Agregat prądotwórczy ustawić na odpowiedniej podkładce, lekko pochylony i oparty o korek spustowy oleju. Odkręcić korek wlewu oleju Wykręcić korek spustowy oleju i spuścić ciepły olej silnikowy Po spuszczeniu zużytego oleju zakręcić korek spustowy oleju i ustawić równo generator. Wlać olej silnikowy do poziomu górnego oznaczenia na prętowym wskaźniku oleju. Uwaga: Nie wkręcać prętowego wskaźnika oleju lecz tylko włożyć go do środka, tak aby gwint wystawał na zewnątrz. Zużyty olej należy usunąć zgodnie z przepisami.

13. Oczyszczanie filtra powietrza

Zdjąć pokrywę filtra powietrza. Teraz można wyjąć elementy filtra. Do czyszczenia elementów filtra nie wolno stosować ostrych środków czyszczących lub benzyny. Elementy oczyścić wytrzepując je o płaską powierzchnię. Usterka nie można uruchomić silnika napięcie na generatorze jest za niskie lub równe zero Przyczyna wyzwala automatyczny wyłącznik zabezpieczający przed brakiem oleju świeca zapłonowa zakopco-

brak paliwa uszkodzony regulator lub konden- sator wyzwolił wyłącznik nadmiarowo- prądowy zanieczyszczony filtr powietrza Sposób usuwania sprawdzić poziom oleju, uzupełnić olej silnikowy oczyścić świecę zapłonową, odstęp między elektrodami 0,6

uzupełnić paliwo zasięgnąć porady w handlu spec- jalistycznym załączyć wyłącznik i zmniejszyć liczbę odbiorników wyczyścić lub wymienić filtr

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyraźną zgodą firmy ISC GmbH.
