Termék típusa	Beépíthető gáztűzhely
Márka	Smile
Modell	KN-02/1KB
Égéők száma	2
Szélesség	590 mm
Mélység	355 mm
Magasság	90 mm
Súly (becsült)	10 kg
Gáz típusa	PB gáz (propán-bután) G30
Gáz nyomás	37 mbar
Segédégő teljesítménye	1,00 kW
Normál égő teljesítménye	1,60 kW
Biztonsági berendezés	Zárószerkezet a csapokon (automatikus gázelzárás)
Felület anyaga	Bevont rozsdamentes acél
Rács	Zománcozott
Fedél	Tartozék
Tápellátás	PB gázpalack
Karbantartás és tisztítás	Puha ruhával és enyhe tisztítószerrel tisztítsa. Ne használjon koptató eszközöket.
Alkatrészek	Fúvóka, égő, égősapka, rács, kapcsolók elérhetők
Javíthatóság	Csak engedéllyel rendelkező szakember javíthatja

Gyakran ismételt kérdések - KN-02/1KB Smile

Milyen típusú gázt kell használni a Smile KN-02/1KB tűzhelyhez?

A tűzhely PB gázzal (propán-bután) G30 típusú, 37 mbar nyomáson működik. Ne használjon városi gázt.

Hogyan kell telepíteni a tűzhelyet?

A telepítést engedéllyel rendelkező szerelőnek kell végeznie. Tartsa be a 2 cm-es oldalsó és 4 cm-es hátsó távolságot. Győződjön meg arról, hogy a készülék vízszintes.

Hogyan ellenőrizze a gázszivárgást?

Használjon szappanos vizet a csatlakozásoknál. Ha buborékok jelennek meg, zárja el a gázt, és hívjon szakembert. Soha ne ellenőrizze nyílt lánggal.

Mit tegyen, ha egy égő nem gyullad be?

Ellenőrizze, hogy a kapcsoló 'gyújtás' állásban van-e, és hogy érkezik-e gáz. Tisztítsa meg az égőt és a sapkát. Ha a probléma továbbra is fennáll, hívjon technikust.

Hogyan tisztítsa a tűzhelyet?

Kapcsolja ki a készüléket, és várja meg, amíg lehűl. Használjon puha ruhát és enyhe tisztítószert. Ne tegye az égőket mosogatógépbe.

Mekkora az égők teljesítménye?

A segédégő teljesítménye 1,00 kW, a normál égőé 1,60 kW.

Használhatok nagy méretű edényeket?

Igen, de a láng nem nyúlhat túl az edény alján. Használjon stabil, az égő méretéhez igazodó edényeket.

Hogyan zárja el a gázt vészhelyzetben?

Azonnal zárja el a gázpalack szelepét, és kapcsolja ki az összes égőt. Ne kapcsoljon be elektromos készülékeket. Hívjon szakembert.

A tűzhely rendelkezik biztonsági berendezéssel?

Igen, rendelkezik egy zárószerkezettel a csapokon, amely automatikusan elzárja a gázt, ha a láng kialszik.

Hol találok alkatrészeket?

Az alkatrészek, mint a fúvókák, égők és rácsok, a gyártónál vagy hivatalos viszonteladóknál kaphatók.

HASZNÁLATI ÚTMUTATÓ KN-02/1KB Smile

HU Reméjük, termeküml használatovai siégsdert lesz, és magnévük, hogy ismerje meg cégünk széles kereskedelni kindioudi.

HU HASZNÁLAT UTASÍTÁS 36

IT MANUALD USO 41

LT VARTOTOJO VADOVAS 47

LV ULOTAJA ROKASGRAMA 52

NL CCRUKERSI HANDLEDING 57

PL INSTRUKCJA OBSLUCI 63

RD MANUAL DE UTILIZARE 69

Kérjük, olvassa el a használati útmutatót a készülék első használata előtt.

Örizze meg ezt a kézikönyvet a készülék teljes élettartama alatt.

1. ÚTMUTATÓ A BIZTONSÁGOS HASZNÁLATHOZ

• Kérjük, használat előtt olvassa el a használati utasítást.
• A tűzhely gázvezetékre történő csatlakoztatását és beállítását csak a gázkészülékek felhatalmazott szerelője vagy felhatalmazott szerviztechnikus végezheti.
• A telepítés előtt győződjön meg arról, hogy a helyi elosztási feltételek (gáz típusa és nyomása) és a készülék beállításai megfelelőek.
• A készülék beállítási feltételei az adattáblán találhatók.
• A szivárgó gázpalack szelepéből kilépő gáz meggyulladásakor a palack hűtése érdekében nedves takarót dobjon a palackra.
  • Sérült henger használata tilos.
• Ne helyezzen üres edényt az égőre, amikor az be van kapcsolva.
• Ne hagyja felügyelet nélkül a bekapcsolt készüléket.
• A gyártó nem vállal felelősséget a készülék helytelen telepítéséből vagy helytelen használatából eredő sérülésekért vagy károkért.
• Készülék meghibásodása esetén, különösen gázszivárgás esetén azonnal kapcsolja le a készüléket a gázellátásról, és azonnal forduljon szakszervizhez.
• A szavatossági jogok elvesztése miatt tilos önállóan bármilyen változtatást és korszerűsítést végrehajtani.

A FELHASZNÁLÓ NEM TEHETI MEG:

• Váltson át más típusú gázra, módosítsa a konyha gázszerelését.
• Javításokat végezzen a használati útmutatóban meghatározott kereteken kívül.
• A konyhát olyan körülmények között használja, amelyek megnehezítik a működést.
• Az anyagok, amelyekből a csomagolás készült, újrafelhasználhatóak.
• A konyha felforrósodik használat közben. Javasoljuk, hogy legyen óvatos, amikor megérinti a készülék alkatrészeit.
• Használjon védőkesztyűt, ha gázégővel készít ételt.
• A túlhevített zsírok és olajok meggyulladhatnak. Ezért a rájuk készített ételeket más emberek felügyelete alatt kell tartani.
• Az égők használata előtt győződjön meg arról, hogy az egyes elemek megfelelően vannak elhe-lyezve.
• A gyúlékony tárgyakat tartsa távol az égőktől.
• Tartsa távol a készüléket gyermekektől.
• Működés közben ne mozgassa a készüléket.
• A henger cseréjét gyújtóforrástól távol kell végezni.
• Használat után kapcsolja ki a gázellátást a palackon.

GÁZSZIVÁRGÁS ESETÉN:

• zárja el a gázpalack szelepét
• minden égőt és egyéb gyújtóforrást el kell oltani
• ne kapcsolja be az elektromos készülékeket (beleértve a világítást is).

• jelentse a hibákat egy hivatalos szervizpontnak, vagy hívja a telepítót.

• A gáztűzhelyet propán-bután palackból történő gázellátásra tervezték.

• A tűzhelyen egy matrica található, amelyen a tűzhely működtetésére szolgáló gáz típusa látható.
• A gázrendszer szivárgásvizsgálatát szappanos vízzel kell elvégezni.

MEGJEGYZÉS! A TÖMÍTETTSÉGET NEM SZABAD NYÍLT LÁNGGAL (PL. GYUFÁVAL VAGY GYERTYÁVAL) ELLENÓRIZNI. FELROBBANHAT!

- Szivárgó gázellátó rendszerrel a készülék használata tilos.

• A gázvezetéket biztonságos távolságra kell elhelyezni a sütő működési területétől, ahol magas a hőmérséklet, mert ez károsíthatja a készüléket. Ezért a gázcső sérülése esetén azonnali javításra hívni kell a műszaki szerviz csapatát.

• Rendszeresen ellenőrizze a hengereket a tűzhellyel összekötő cső állapotát, valamint a redukciós szelep és a henger tömítettségét.

• A KÉSZÜLÉK SPECIFIKÁCIÓI

MÜSZAKI ADATOK		Tüzhely két égővelSMILE-KN-02/IKBSMILE-KN-02/IK	Kályha három égővelSMILE-KN-03/IKBSMILE-KN-03/IK
Szélesség 590 mm 590 mm
Mélység 355 mm 355 mm
Magasság 90 mm 90 mm
	FúvókaátmérőjeG 30-hoz (mm)	A gázégő teljesítményértékei
Segédégő ∅0,50	1,00 kW
Normál égő ∅ 0,60	1,60 kW	1,60 kW
Nagy égő ∅ 0,70	2,30 kW	2,30 kW
Gáznyomás	LPG G30-37 mbar földgázhoz
Biztonság	Záró mechanizmus a csapokon

1. Borító

2. Rostély

3. Égőfej

4. Gombok

FIGYELEM! MINDEN SPECIFIKÁCIÓT LABORATÓRIUMI KÖRÜLMÉNYEK KÖZÖTT HATÁROZNAK MEG, EZÉRT EGYES SPECIFIKÁCIÓK VÁLTOZHATNAK.

3. ESZKÖZCSATLAKOZÁSI INFORMÁCIÓK

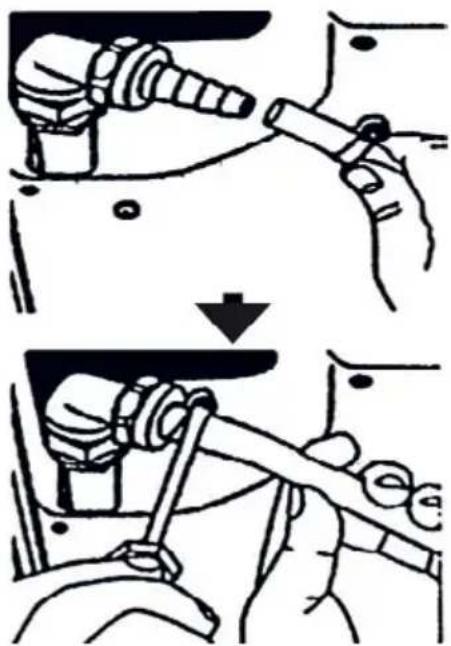

GÁZCSŐ CSATLAKOZÁS:

Melegítse fel a gázvezetéket úgy, hogy 1 percre meleg vízbe meríti. Ezen idő letelte után a kábel megfelelő rögzítését biztosító módon csatlakoztatható a gáztűzhelyhez. A gázvezeték másik oldalát gázcsökkentőhöz kell csatlakoztatni.

GÁZSZIVÁRGÁS ELLENŐRZÉSE:

Minden gombnak KI állásban kell lennie, és az LPG-palack szelepének nyitva kell lennie. Használjon szappant kevés meleg vízzel, hogy ellenőrizze a gázszivárgást. Gázszivárgás esetén szappan/habbuborékok jelennek meg. Ebben az esetben ellenőrizze újra a gázcsatlakozást, és hívjon szakszervizt.

FIGYELEM! Ezt nem szabad így irányítani

HASZNOS INFORMÁCIÓK A SÜTŐ HASZNÁLATAKOR

A sütő felületét védőanyag borítja, ezért az égőket a sütő első használatánál ajánlott kb. 5 percre maximális állásba forgatni.

• A tűzhelyen főzött edényeknek laposnak vagy forgathatónak kell lenniük, hogy a lehető legjobban kihasználják a hőenergiát.
• Használja a sütő égőinek megfelelő beállítási helyzetét.
• A sütő használata után várja meg, amíg a sütő felülete és a rácsok kihülnek, majd kezdheti a tisztítást egy nedves ruhával
• A sütő tisztítása után, ha a felülete megszáradt, újra kezdheti a főzést.
• A bevonatos rozsdamentes acéllemezek esetében ennek a bevonatnak a színe többször változhat. Ez nem befolyásolja a készülék működését.

ÉGÓGOMBOK

• A gázáramot az egyes égőkben a megfelelő gombokkal nyitják és zárják.
• Az égő bekapcsolása előtt győződjön meg arról, hogy a bekapcsolni kívánt gomb megfelel a begyújtani kívánt égőnek. Az egyes égőkhöz tartozó gombok az égővel szemben helyezkednek el.

4. A LÁNG HELYES MEGVÁLASZTÁSA

• A láng ne menjen túl az edény alján, hanem fedje le felületének 2/3-át. Az ilyen használat gazdaságosabb gázfogyasztást tesz lehetővé, és megakadályozza az edények szennyeződését.
• A láng mérete a gomb helyzetétől függ. A teljes lángot addig kell használni, amíg az étel fel nem forr. A további főzéshez jobb, ha gazdaságos lángot használunk.

5. AZ ÉTELEK HELYES KIVÁLASZTÁSA

• Ne helyezzen deformált vagy instabil edényt a rácsra, mert felborulhat és eláraszthatja az égőket.
• Ne távolítsa el a rácsot, és ne helyezzen edényeket közvetlenül az égőkre.
• Mielött eltávolítaná az edényeket az égőkről, csökkentse a lángot, vagy ha szükséges, teljesen oltsa el.
• Tartsa tisztán az égőket, mivel a szennyeződések károsan befolyásolják működésüket.

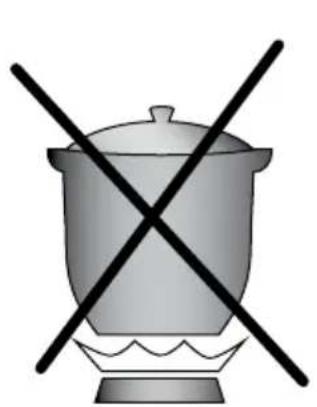

- Az edény alatti láng nem haladhatja meg az edény alját.

• A főzőedény nem lehet túl magas. A legjobb, ha magasságuk az edény átmérőjének 2/3-ának felel meg.
• Az edények legyenek tiszták és szárazak, mert akkor jól vezetnek és megtartják a hőt.

• Gondoskodjon a készülék megfelelő szintbeállításáról.

• Órizze meg a gáztűzhely és alkatrészeinek eredeti csomagolását ebben a csomagolásban.
• A gázégőt, a rostélyt és az égősapkákat biztonságosan rögzíteni kell.
• Óvatosan védje a túzhely felületét, és ne helyezzen nehéz tárgyakat a gáztűzhelyre.

7. A SÜTŐ TISZTÍTÁSA

1. Tisztítás előtt a sütőt ki kell kapcsolni.
2. A sütő mosása és tisztítása egyszerű. Ne használjon kemény tisztítószerszámokat.
3. Az égőfej és a kupak tisztításához használjon puha rongyot és enyhe tisztítószert.
4. A gáztűzhely felületének tisztításához használjon krémet vagy pasztát.
5. Mosogatáshoz ne tegye a gázégöt és az égősapkát a mosogatógépbe.
6. A gáztűzhely szennyezett felületének tisztításához csak a használati útmutatóban felsorolt fogyóeszközöket használja.
7. A gáztűzhely felső rostélyának zománcozott részei bizonyos használati idő után elveszíthetik a zománcbevonat egy részét, ami nem befolyásolja a tűzhely működését.

FIGYELEM! Az MPM agd S.A. fenntartja a technikai változtatások jogát.

CE 1312

Igen a kézikönyv gépi fordítása megtörtént.

A termék helyes megsemmisítése (elektromos és elektronikus berendezések hulladéka)

A terméken található jelölés arra utal, hogy a hasznos élettartam végén nem szabad a készüléket más háztartási hulladékkal együtt kidobni. Az elhasznált berendezések a potenciálisan veszélyes anyagok, keverékek és komponensek miatt negatív hatással lehetnek a környezetre és az emberi egészségre. Az elektronikai hulladékok más hulladékokkal való keverése vagy szakszerűtlen szétszerelése az egészségre és a környezetre káros anyagok kibocsátásához vezethet. Az elhasznált készüléket adja le elektromos és elektronikus hulladékokat gyűjtő pontban. Az elektromos és elektronikai hulladékok visszaküldési helyére vonatkozó részletes információk megszerzése érdekében a felhasználónak fel kell vennie a kapcsolatot az adott helység elektromos hulladékokat gyűjtő helyével vagy hulladékfeldolgozó üzemével.
