Typ produktu	Vestavná plynová varná deska
Značka	Smile
Model	KN-02/1KB
Počet hořáků	2
Šířka	590 mm
Hloubka	355 mm
Výška	90 mm
Hmotnost (odhad)	10 kg
Typ plynu	LPG (propan-butan) G30
Tlak plynu	37 mbar
Výkon pomocného hořáku	1,00 kW
Výkon normálního hořáku	1,60 kW
Bezpečnostní zařízení	Zajišťovací mechanismus na ventilech (automatické uzavření plynu)
Materiál povrchu	Nerezová ocel s povrchovou úpravou
Rošt	Smaltovaný
Víko	Součástí dodávky
Napájení	LPG lahev
Údržba a čištění	Čistěte měkkým hadříkem a jemným čisticím prostředkem. Nepoužívejte abrazivní nástroje.
Náhradní díly	Tryska, hořák, víčko hořáku, rošt, knoflíky k dispozici
Opravitelnost	Oprava pouze autorizovaným odborníkem

Často kladené otázky - KN-02/1KB Smile

Jaký typ plynu použít pro sporák Smile KN-02/1KB ?

Sporák pracuje s LPG (propan-butan) typu G30 při tlaku 37 mbar. Nepoužívejte zemní plyn.

Jak nainstalovat sporák?

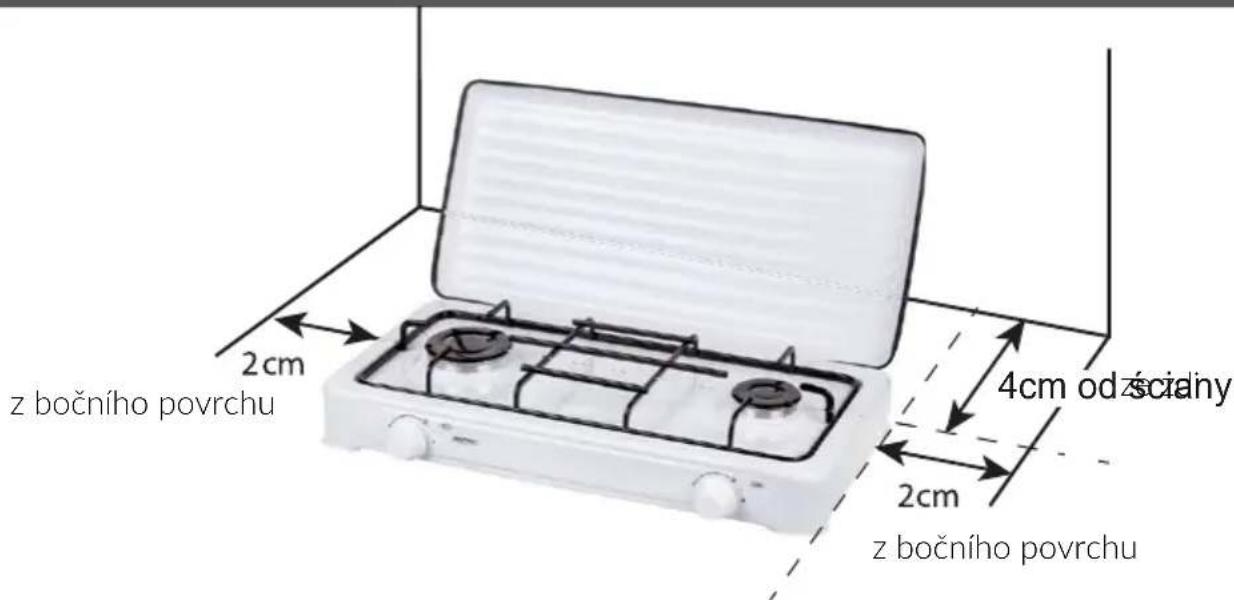

Instalaci musí provést autorizovaný instalatér. Dodržujte odstup 2 cm po stranách a 4 cm vzadu. Ujistěte se, že je spotřebič v rovině.

Jak zkontrolovat únik plynu?

Použijte mýdlovou vodu na spoje. Pokud se objeví bubliny, uzavřete plyn a kontaktujte odborníka. Nikdy nekontrolujte otevřeným plamenem.

Co dělat, když se hořák nezapálí?

Zkontrolujte, zda je knoflík v poloze 'zapalování' a zda přichází plyn. Vyčistěte hořák a víčko. Pokud problém přetrvává, zavolejte technika.

Jak čistit sporák?

Vypněte spotřebič a počkejte, až vychladne. Použijte měkký hadřík a jemný čisticí prostředek. Hořáky nedávejte do myčky.

Jaký je výkon hořáků?

Pomocný hořák má výkon 1,00 kW a normální hořák 1,60 kW.

Mohu použít velké hrnce?

Ano, ale plamen nesmí přesahovat dno hrnce. Používejte stabilní nádoby přizpůsobené velikosti hořáku.

Jak vypnout plyn v případě nouze?

Okamžitě uzavřete ventil plynové láhve a vypněte všechny hořáky. Nezapínejte elektrické spotřebiče. Zavolejte odborníka.

Má sporák bezpečnostní zařízení?

Ano, je vybaven zajišťovacím mechanismem na ventilech, který automaticky uzavře plyn při zhasnutí plamene.

Kde najdu náhradní díly?

Náhradní díly jako trysky, hořáky a rošty jsou k dispozici u výrobce nebo autorizovaných prodejců.

NÁVOD K OBSLUZE KN-02/1KB Smile

CL Pevně věříne, že s použivádním na- šeno výrobku čuádete spokojení a zve- me Vás k oszámění se s širokou na bělkou prošekuč naší jinny MPM/

Před prvním použitím zařízení si přečtěte návod k použití.

Uschovejte tento návod po celou dobu životnosti zařízení.

1. BEZPEČNOSTNÍ POKYNY PŘI POUŽÍVÁNÍ

• Pred použitím si přečtěte návod k obsluze.
• Připojení sporáku k plynové instalaci a jeho seřízení by měl provádět pouze autorizovaný montér plynových spotřebičů nebo autorizovaný servisní technik.
• Před instalací se ujistěte, že místní distribuční podmínky (druh plynu a tlak) a nastavení zařízení jsou vhodné.
• Podmínky nastavení tohoto zařízení jsou uvedeny na typovém štítku.
• V případě vznícení plynu unikajícího z netěsného ventilu plynové láhve přehodťe přes láhev mokrou přikrývku, aby se láhev ochladila.
• Je zakázáno používat poškozený válec.
• Nepokládejte prázdné nádobí na hořák, když je zapnutý.
  • Nenechávejte zapnuté zařízení bez dozoru.
• Výrobce nenese odpovědnost za zranění nebo škody způsobené nesprávnou instalací nebo nesprávným používáním zařízení.
• V případě poruchy zařízení, zejména v případě úniku plynu, okamžitě odpojte zařízení od přívodu plynu a okamžitě kontaktujte kvalifikovaný servis.
• Není dovoleno provádět jakékoli změny a modernizace svépomocí pod hrozbou ztráty záručních práv.

UŽIVATELI NENÍ DOVOLENO:

• Provedte prěstavby na jiný druh plynu, provedte změny na plynoinstalaci kuchyně.
• Provádějte opravy mimo rozsah uvedený v návodu k použití.
• Kuchyň používejte v podmínkách, které znesnadňují obsluhu.
• Materiály, ze kterých je obal vyroben, jsou opakovaně použitelné.
• Kuchyň se během používání zahřivá. Při dotyku součástí zařízení se doporučuje dávat pozor.
• Při přípravě jídla z plynových hořáků používejte ochranné rukavice.
• Přehřáté tuky a oleje se mohou vznítit. Pokrmy na nich připravované by proto měly být pod dohledem ostatních lidí.

• Před použitím hořáků se ujistěte, že jsou jednotlivé prvky správně uspořádány.

• Udržujte hořlavé předměty mimo dosah hořáků.
  • Udržujte zařízení mimo dosah dětí.
  • Během provozu zařízením nepohybujte.
  • Výměna láhve by měla probíhat mimo zdroje vznícení.

• Po použití vypněte přívod plynu na láhvi.

V PŘÍPADĚ ÚNIKU PLYNU:

• zavřete ventil na plynové láhvi
• uhaste všechny hořáky a jiné zdroje vznícení
• nezapínejte elektrická zařízení (včetně osvětlení).

• nahlaste poruchy autorizovanému servisnímu středisku nebo zavolejte instalatéra.

• Plynový vařič je určen k napájení plynem z propan-butanové láhve.

• Na sporáku je nálepka s typem plynu určeného k napájení sporáku.

- Kontrola těsnosti plynového systému se provádí mýdlovou vodou.

POZNÁMKA! JE NEPŘÍPUSTNÉ KONTROLOVAT TĚSNOST OTEVŘENÝM PLAMENEM (NAPŘ. SIRKOU NEBO SVÍČKOU). MŮŽE EXPLODOVAT!

• Je zakázáno používat zařízení s netěsným systémem přívodu plynu.
• Plynové potrubí musí být umístěno v bezpečné vzdálenosti od provozní oblasti trouby, kde je vysoká teplota, protože by mohlo dojít k poškození spotřebiče. V případě poškození plynového potrubí je proto nutné přívolat technickou službu k okamžité opravě.

• Pravidelně kontrolujte stav potrubí spojujícího válce s vařičem a těsnost redukčního ventilu a válce.

• SPECIFIKACE ZAŘÍZENÍ

TECHNICKÉ PARAMETRY		Sporák se dvěma hořákySMILE-KN-02/IKBSMILE-KN-02/IK	Sporák se třemi hořákySMILE-KN-03/IKBSMILE-KN-03/IK
Šířka 590mm 590mm
Hloubka 355mm 355mm
Výška 90mm 90mm
	Průměr trysky pro G 30 (mm)	Hodnoty výkonu plynového hořáku
Pomocný hořák ∅	0,50 1,00 kW
Normální hořák ∅	0,60 1,60 kW	1,60 kW
Velký hořák	∅ 0,70 2,30 kW 2,30 kW
Tlak plynu	LPG pro G30-37 mbar NG
Bezpečnostní	Uzamykací mechanismus na kohoutcích

1. Víko

2. Víko hořáku

3. Rošt

4. Knoflíky

POZOR!

VŠECHNY SPECIFIKACE JSOU STANOVENY V LABORATORNÍCH PODMÍNKÁCH, PROTO SE NĚKTERÉ SPECIFIKACE MOHOU ZMĚNIT.

3. INFORMACE O PŘIPOJENÍ ZAŘÍZENÍ

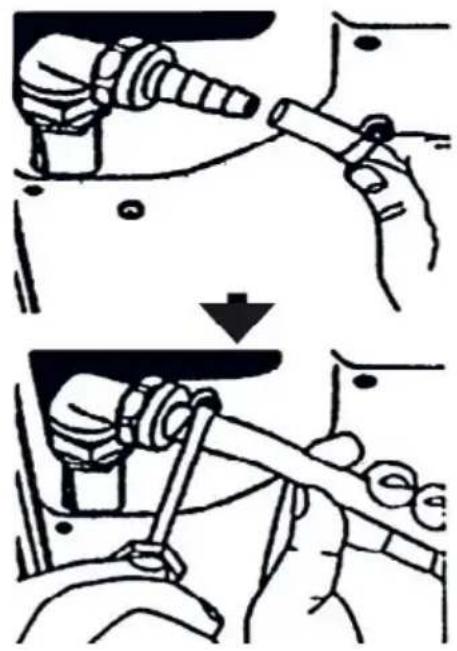

PŘIPOJENÍ PLYNOVÉHO POTRUBÍ:

Zahřejte přívodní plynové potrubí ponořením do teplé vody na 1 minutu. Po této době bude možné jej připojit k plynovému sporáku způsobem, který zajistí správné upevnění kabelu. Druhá strana plynového potrubí musí být připojena k redukci plynu.

KONTROLA ÚNIKU PLYNU:

Všechny knoflíky musí být v poloze OFF a ventil láhve LPG musí být otevřený. Pro kontrolu úniku plynu použijte mýdlo s trochou teplé vody. Pokud dojde k úniku plynu, objeví se mýdlové/pěnové bubliny. V takovém případě znovu zkontrolujte připojení plynu a zavolejte specializovaný technický servis.

POZORNOST!
Nesmí se takto ovládat

UŽITEČNÉ INFORMACE PŘI POUŽÍVÁNÍ TROUBY

Povrch trouby je pokryt ochranným materiálem, proto se doporučuje při prvním použití trouby vytočit hořáky na cca 5 minut do maximální polohy.

• Nádobí, které se vaří na sporáku, musí být ploché nebo otočené, aby se co nejlépe využila tepelná energie.
• Používejte správné polohy nastavení hořáků trouby.
• Po použití trouby počkejte, až povrch trouby a rošty vychladnou, poté můžete začit čistit vlhkým hadříkem
• Po vyčištění trouby, když je povrch suchý, můžete znovu začít vařit.
• V případě lakovaných nerezových plechů se barva tohoto povlaku může několikrát změnit. To nemá vliv na provoz zařízení.

KNOFLÍKY HOŘÁKŮ

• Proud plynu v jednotlivých hořácích se otevírá a zavírá pomocí příslušných knoflíků.
• Pred zapnutím hořáku se ujistěte, že knoflík, který chcete zapnout, odpovídá hořáku, který chcete zapálit. Knoflíky odpovídající každému hořáku jsou umístěny naproti hořáku.

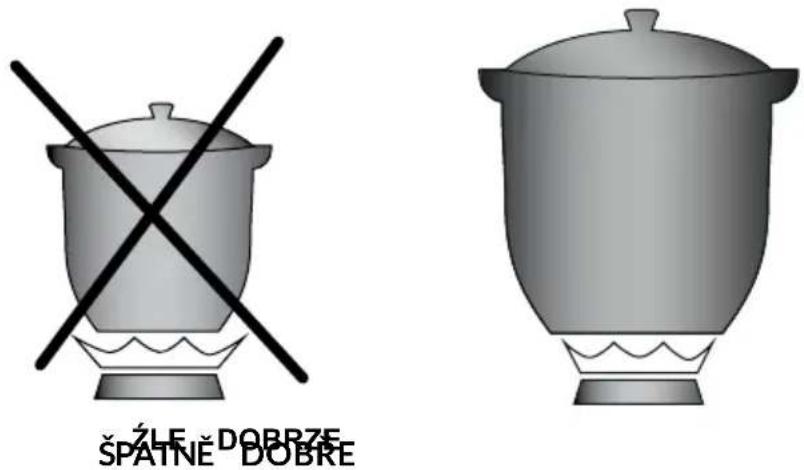

4. SPRÁVNÝ VÝBĚR PLAMENE

• Plamen by neměl přesahovat dno nádoby, ale měl by pokrývat 2/3 jejího povrchu. Takové použití umožňuje hospodárnější spotřebu plynu a zabraňuje znečištění nádobí.
• Velikost plamene závisí na poloze knoflíku. Plný plamen by měl být používán, dokud se jídlo nerozvaří. Pro další vaření je lepší použít ekonomický plamen.

5. SPRÁVNÝ VÝBĚR JÍDEL

• Nepokládejte zdeformované nebo nestabilní nádobí na rošt, protože by se mohlo převrhnout a zaplavit hořáky.
• Nevyjimejte rošt a nepokládejte nádobí přímo na hořáky.
• Pred sejmutím pánví z hořáků snižte plamen nebo v případě potřeby úplně zhasněte.
• Hořáky udržujte v čistotě, nečistoty nepříznivě ovlivňují jejich funkčnost.
• Plamen pod hrncem by neměl přesahovat dno hrnce.
• Varná nádoba by neměla být příliš vysoká. Nejlepší je, když jejich výška odpovídá 2/3 průměru hrnce.
• Nádobí by mělo být čisté a suché, protože pak dobře vede a udržuje teplo.

6. NASTAVENÍ SPORÁKU

• Zajistěte správné vyrovnání zařízení.
- Uschovejte originální obal plynového vařiče a jeho součástí obsažené v tomto obalu.
- Plynový hořák, rošt a kryty hořáků musí být bezpečně upevněny.
- Pečlivě chraňte povrch vaříče a nepokládejte na plynový vařič těžké předměty.

7. ČIŠTĚNÍ TROUBY

1. Před čištěním musí být trouba vypnutá.
2. Mytí a čištění trouby je snadné. Nepoužívejte tvrdé čisticí nástroje.
3. K čištění hořáku a uzávěru použijte měkký hadřík a jemný čisticí prostředek.
4. K čištění povrchu plynového sporáku použijte krémový nebo pastový čisticí prostře- dek.
5. Při mytí nevkládejte plynový hořák a víko hořáku do myčky.
6. K čištění znečištěného povrchu plynového sporáku používejte pouze spotřební materiál uvedený v návodu k použití.
7. Smaltované části horního roštu plynového vařiče mohou po určité době používání ztratit část smaltovaného povlaku, což nemá vliv na provoz vařiče.

POZOR! Firma MPM agd S.A. si vyhrazuje právo na provádění technických změn.

CE _1312

To jo manuál byl strojově přeložen.

Správná likvidace výrobku (použité elektrické nebo elektronické zařízení)

Označení, které je umislováno na výrobku, znamená, že po uplynutí doby životnosti výrobku nesmí být výrobek vyhozen do běžného komunálního odpadu. Použitý spotřebič může mít negativní vliv na životní prostředí a lidské zdraví z důvodu potencionálního obsahu nebezpečných látek, směsí a součástí. Smísení elektrického odpadu s jinými odpady nebo jejich neprofesionální demontáž mohou způsobit uvolňování látek škodlivých pro lidské zdraví i životní prostředí. Použité spotřebiče je nutné předat na určeném sběrném místě zajištujícím sběr elektroodpadu. Pro podrobné informace týkající se místa sběru starých elektronických a elektrických spotřebičů je uživatel povinen kontaktovat obecní sběrné místo nebo závod na zpracovávání použitých spotřebičů.

Tento návod uchovajte počas celej životnosti zariadenia.

1. BEZPEČNOSTNÉ POKYNY PRE POUŽÍVANIE ZARIADENIA

Technické dáta		Sporák s dvoma horákmi SMILE-KN-02/IKB SMILE-KN-02/IK	Sporák s tromi horákmi SMILE-KN-03/IKB SMILE-KN-03/IK
šírka 590 mm 590 mm
Híbka 355 mm 355 mm
Výška 90 mm 90 mm
	Priemer dýzy pre G 30 (mm)	Hodnoty výkonu plynového horáka
Pomocný horák ∅0,50 1,00 kW
Normálny horák ∅0,60 1,60 kW 1,60 kW
Vel'ký horák ∅0,70 2,30 kW 2,30 kW
Tlak plynu	LPG pre G30-37 mbar NG
Bezpečnosť	Uzamykací mechanizmus na kohútiku

1. Veko

2. Uzáver horáka

3. Rošt

4. Gombíky

POZOR!

VŠETKY ŠPECIFIKÁCIE SÚ STANOVENÉ V LABORATÓRNYCH PODMIENKACH, PRETO SA NIEKTORÉ ŠPECIFIKÁCIE MÔŽU ZMENIŤ.

3. INFORMÁCIE O PRIPOJENÍ ZARIADENIA

PRIPOJENIE PLYNOVÉHO POTRUBIA:

- Udržujte horáky čisté, nečistoty nepriaznivo ovplyvňujú ich funkčnost.

- Starostlivo chráňte povrch sporáka a na plynový sporák nekladťe tažké predmety.

7. ČISTENIE RÚRY

Áno návod je strojovo preložený.

Správne odstraňovanie výrobku (opotrebované elektrické a elektronické zariadenia)
