MANUAL DE USUARIO KN-02/1KB Smile

ES Le desesamos satisfacción con el uso de nuestro producto y le invitamos a aprovechar la amplia oferta comercio de nuestra empresa MPM)

CUISINIERA GAZ TOURISTIQUE

TURSETTEAZRESZLE

STOCKS & CHEMICAL

CHINESE DOGINE YIF. RED TURIST 164756 PUEC

Antes del primer uso, es necesario leer atentamente las instrucciones de funcionamiento.

Conserva este manual durante toda la vida útil del dispositivo.

1. INSTRUCCIONES DE SEGURIDAD PARA USAR EL DISPOSITIVO

• Antes de usar, leer las instrucciones de funcionamiento.
• La conexión de la cocina a la instalación de gas y su ajuste deben ser realizados únicamente por un instalador de gas autorizado o un técnico de servicio autorizado.
• Antes de la instalación, asegúrate de que las condiciones de distribución local (tipo y presión de gas) y la configuración del dispositivo sean las adecuadas.
• Las condiciones de configuración de este dispositivo se especifican en la placa de identificación.
• En caso de que se encienda el gas que se escapa de una válvula del cilindro de gas con fugas, se debe colocar una manta húmeda sobre el cilindro para enfriar el cilindro.
• Está prohibido utilizar un cilindro dañado.
• No colocar las ollas vacías sobre el quemador mientras está encendido.
• No dejar el dispositivo desatendido cuando esté encendido.
• El fabricante no se hace responsable de cualquier lesión o lesiones causados por una instalación incorrecta del dispositivo o su uso indebido.
• En caso de falla del dispositivo, especialmente en el caso de una fuga de gas, cierra inmediatamente el suministro de gas y de inmediato entra en contacto con un centro de servicio calificado.
• No está permitido realizar cambios y modernizaciones por cuenta propia, de lo contrario se perderán los derechos de garantía.

EL USUARIO NO ESTÁ AUTORIZADO A:

• Realizar conversiones a otro tipo de gas, realizar cambios en la instalación de gas de la cocina.
• Realizar por si mismo las reparaciones más allá del alcance especificado en el manual.
• Utilizar la cocina en condiciones que dificulten el funcionamiento.
• Los materiales de embalaje son reciclables.
• La cocina se calienta durante el uso. Se recomienda tener cuidado al tocar los componentes del dispositivo.
• Usa las guantes protectores cuando preparas platos de quemadores de gas.
• Los aceites y grasas sobrecalentados pueden incendiarse. Por lo tanto, los platos preparados en ellos deben ser supervisados por otras personas.
• Antes de utilizar los quemadores, asegúrate de que los elementos individuales estén dispuestos correctamente.
• Mantén los objetos inflamables alejados de los quemadores.
• El dispositivo debe utilizarse fuera del alcance de los niños.
• Está prohibido moverse dispositivo durante su funcionamiento.
• El cambio de la botella de gas debe tener en lugar alejado de las fuentes de ignición.
• Después del uso se debe girar suministro de gas.

EN CASO DE FUGA DE GAS, POR FAVOR:

• cerrar la válvula de la bombona de gas
• apagar todos los quemadores y otras fuentes de fuego
• no encender dispositivos eléctricos (incluida la iluminación)

• informar de los fallos a un punto de servicio autorizado o llamar a un instalador.

• La cocina de gas está diseñada para ser alimentada con gas de un cilindro de propano-butano.

• Hay una pegatina en la cocina con el tipo de gas que se utiliza para alimentar la estufa.
• La estanqueidad del sistema de gas se comprueba con agua jabonosa.

NOTA! ES INACEPTABLE COMPROBAR LA ESTANQUEIDAD CON UNA LLAMA ABIERTA (POR EJEMPLO, CON UN FÓSFORO O UNA VELA). ¡PUEDE EXPLOTAR!

• Está prohibido utilizar el dispositivo con un sistema de suministro de gas con fugas.
• La línea de gas debe colocarse a una distancia segura del área de funcionamiento de la cocina donde la temperatura es alta, ya que esto puede dañar el aparato. Por lo tanto, en el caso de una tubería de gas dañada, llame al equipo de mantenimiento para una reparación inmediata.

• Comprueba periódicamente el estado de la tubería que conecta los cilindros con la cocina y la estanqueidad de la válvula reductora y los cilindros.

• DATOS TÉCNICOS DEL DISPOSITIVO

Datos técnicos		Cocina con dos quemadores SMILE-KN-02/IKB SMILE-KN-02/IK	Cocina con tres quemadores SMILE-KN-03/IKB SMILE-KN-03/IK
Ancho 590mm 590mm
Profundidad 355mm 355mm
Altura 90mm 90mm
	Diámetro de la boquilla G 30 (mm)	Valores de potencia del quemador de gas
Quemador auxiliar ∅ 0,50 1,00 kW
Quemador normal ∅ 0,60 1,60 kW 1,60 kW
Quemador grande ∅ 0,70 2,30 kW 2,30 kW
Presión de gas LPG para G30-37 mbar NG
Seguridad	Mecanismo de bloqueo en grifos

ATENCIÓN!

TODOS LOS DATOS TÉCNICOS SE DETERMINARON EN CONDICIONES DE LABORATORIO, POR LO QUE ALGUNOS DATOS TÉCNICOS PUEDEN SER MODIFICADOS.

1. Tampa

2. Parrilla

3. Tapa del quemador

4. Perillas

3. INFORMACIÓN DE CONEXIÓN DEL DISPOSITIVO

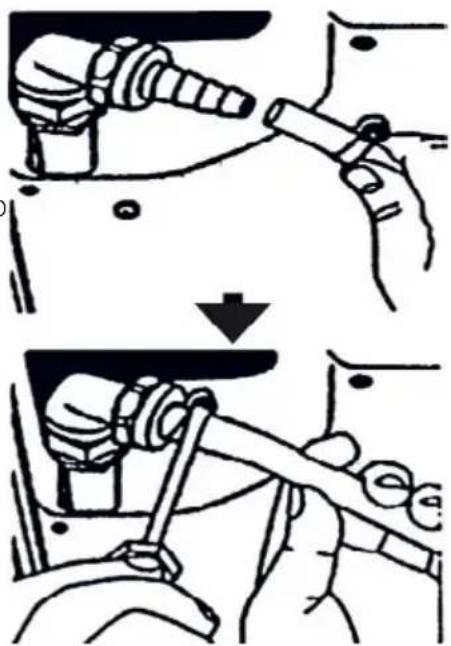

CONEXIÓN DE LA LÍNEA DE GAS:

Calentar la línea de suministro de gas sumergiéndola en agua tibia durante 1 minuto. Pasado este tiempo, será posible conectarla a la cocina de gas de forma que se asegure la conexión adecuada de la línea. El otro lado de la línea de gas debe estar conectado a un regulador de gas.

CONTROL DE FUGAS DE GAS:

Todas las perillas deben estar en la posición apagado (OFF) y la válvula del cilindro (LPG) debe estar abierta. Debes usar jabón con un poco de agua tibia para verificar si hay fugas de gas. En caso de fuga de gas, aparecerán burbujas de espuma de jabón. A continuación, vuelva a comprobar la conexión de gas y llame al servicio técnico especializado.

No se permite controlarlo de esta forma.

INFORMACIÓN ÚTIL PARA EL FUNCIONAMIENTO DE LA COCINA

La superficie de la cocina está cubierta con un material protector, por lo tanto, al usar la cocina por primera vez, se recomienda que los quemadores se coloquen en la posición máxima durante aproximadamente 5 minutos.

• Los utensilios de cocina tratados térmicamente en una cocina deben tener una forma plana o deben girarse para aprovechar al máximo la energía térmica.
• Utiliza la posición correcta de los quemadores de la cocina.
• Después de usar la cocina, deja que la superficie de la cocina y la rejilla se enfríen, luego limpia con un paño húmedo.
• Después de limpiar la cocina y la superficie esté seca, puedes comenzar a cocinar nuevamente.
• En el caso de placas de acero inoxidable revestidas, el color de este revestimiento puedes cambiar varias veces. Esto no tiene ningún efecto sobre el funcionamiento del dispositivo.

• El flujo de gas en los quemadores individuales se abre y se cierra mediante las perillas correspondientes.
• Antes de encender el quemador, asegúrate de que la perilla que desea encender corresponda con el quemador que desea encender. Las perillas específicas del quemador se encuentran frente al quemador.

4. SELECCIÓN DE LLAMA CORRECTA

• La llama no debe ir más allá del fondo de la sartén, sino que debe cubrir 2/3 de su superficie. Tal uso permite un consumo de gas más económico y evita que los platos se ensucien.
• El tamaño de la llama depende de la posición del mando. Se debe utilizar la llama completa hasta que el plato hierva. Es mejor usar una llama económica para cocinar más.

5. UNA ELECCIÓN CORRECTA DE PLATOS

• No coloques los utensilios de cocina deformados o inestables sobre la rejilla, ya que pueden volcarse e inundar los quemadores.
• No retires la rejilla ni coloque los utensilios de cocina directamente sobre los quemadores.
• Antes de retirar los utensilios de cocina de los quemadores, reduce la llama o apágala por completo, si es necesario.
• Mantén los quemadores debidamente limpios, ya que la contaminación tiene un impacto negativo en su funcionalidad.
• La llama debajo de la olla no debe extenderse más allá del fondo de la olla.
• La olla de cocción no debe estar demasiado alta. Idealmente, su altura debe corresponder a 2/3 del diámetro de la olla.
• Los platos deben estar limpios y secos, porque entonces se conducen bien y retienen el calor.

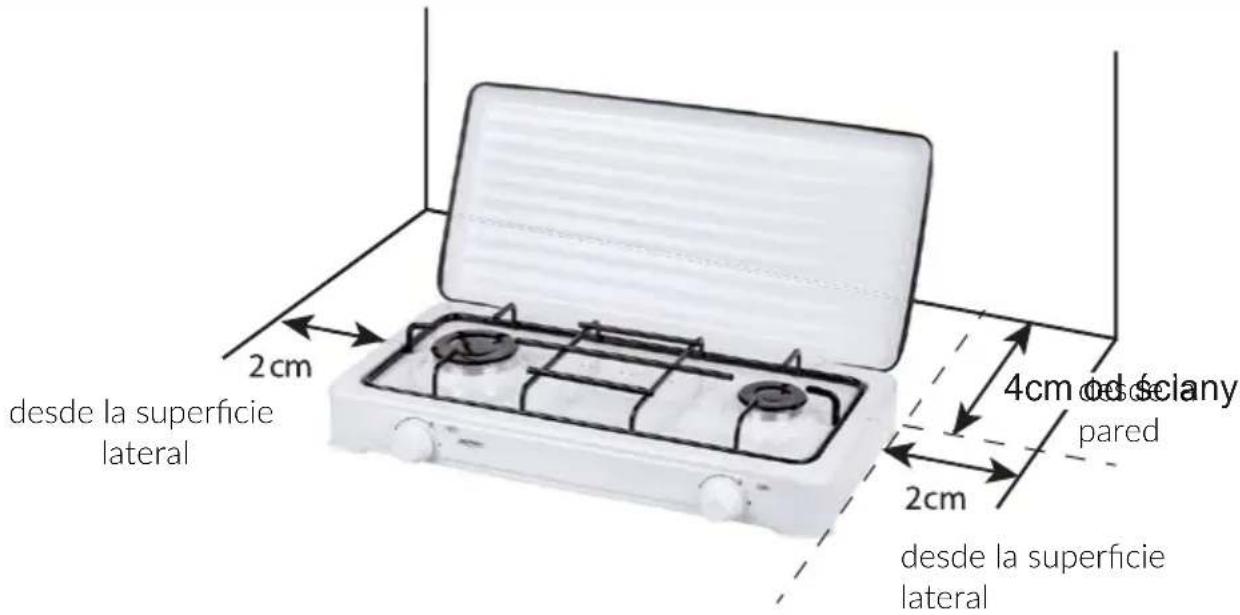

6. INSTALACIÓN DE LA COCINA

2 cm desde la superficie lateral 4 cm del octany pared 2 cm desde la superficie lateral

• Asegurar la correcta nivelación del dispositivo.
• Debes conservar el embalaje original de la cocina de gas y sus elementos contenidos en este embalaje.
• El quemador de gas, la parrilla y las tapas de los quemadores deben estar bien sujetos.
• Proteger con cuidado la superficie de la cocina y no colocar objetos pesados sobre la cocina de gas.

7. LIMPIEZA DE LA COCINA

1. La cocina debe estar apagada antes de limpiarla.
2. El lavado y la limpieza de la cocina es simple. No utilizar las herramientas de limpieza duras.
3. Para limpiar el quemador y la tapa, usa un paño suave y un detergente suave.
4. Para limpiar la superficie de la cocina de gas, usa un detergente en forma de crema o pasta.

- Para limpiar, no coloques el quemador de gas y la tapa del quemador en el lavavajillas.

- Para limpiar la superficie contaminada de la cocina de gas, usa solo los consumibles enumerados en el manual de instrucciones.

- Las partes esmaltadas de la rejilla superior de la cocina de gas pueden perder parte del recubrimiento de esmalte después de un cierto período de uso, lo que no afecta el funcionamiento de la cocina.

¡ATENCIÓN! La empresa MPM agd S.A. se reserva el derecho a realizar cambios técnicos.

CE _1312

Eliminación correcta del producto (aparatos eléctricos y electrónicos usados)

La etiqueta colocada en el producto indica que el producto no debe desecharse después de la vida útil con otros residuos domésticos. El aparato usado puede tener efectos nocivos sobre el medio ambiente y la salud de personas, debido al posible contenido de sustancias, mezclas y componentes peligrosos. La mezcla de los desechos electrónicos con otros residuos o su desmontaje no profesional puede dar lugar a la liberación de sustancias nocivas para la salud y el medio ambiente. El aparato usado deberá entregarse

al punto de recepción de los residuos de aparatos eléctricos y electrónicos usados. Con el fin de obtener información detallada sobre el lugar de entrega de los residuos de aparatos eléctricos y electrónicos, el usuario deberá ponerse en contacto con el punto de recogida municipal de aparatos usados o con la planta procesadora de aparatos usados.
