Toote tüüp	Sissepaigaldatav gaasipliit
Bränd	Smile
Mudel	KN-02/1KB
Põletite arv	2
Laius	590 mm
Sügavus	355 mm
Kõrgus	90 mm
Kaal (hinnanguline)	10 kg
Gaasi tüüp	Vedelgaas (propaan-butaan) G30
Gaasi rõhk	37 mbar
Abipõleti võimsus	1,00 kW
Tavalise põleti võimsus	1,60 kW
Ohutusseade	Kraanide lukustusmehhanism (automaatne gaasikatkestus)
Pinna materjal	Roostevaba teras kattega
Võre	Emailitud
Kaas	Kaasas
Toiteallikas	Vedelgaasi balloon
Hooldus ja puhastus	Puhastage pehme lapi ja pehme pesuvahendiga. Ärge kasutage abrasiivseid tööriistu.
Varuosad	Otsik, põleti, põleti kork, võre, nupud saadaval
Remonditavus	Ainult volitatud spetsialisti poolt remont

Korduma kippuvad küsimused - KN-02/1KB Smile

Millist gaasi kasutada Smile KN-02/1KB gaasipliidil?

Pliit töötab G30 tüüpi vedelgaasiga (propaanbutaan) rõhul 37 mbar. Ärge kasutage maagaasi.

Kuidas paigaldada pliit?

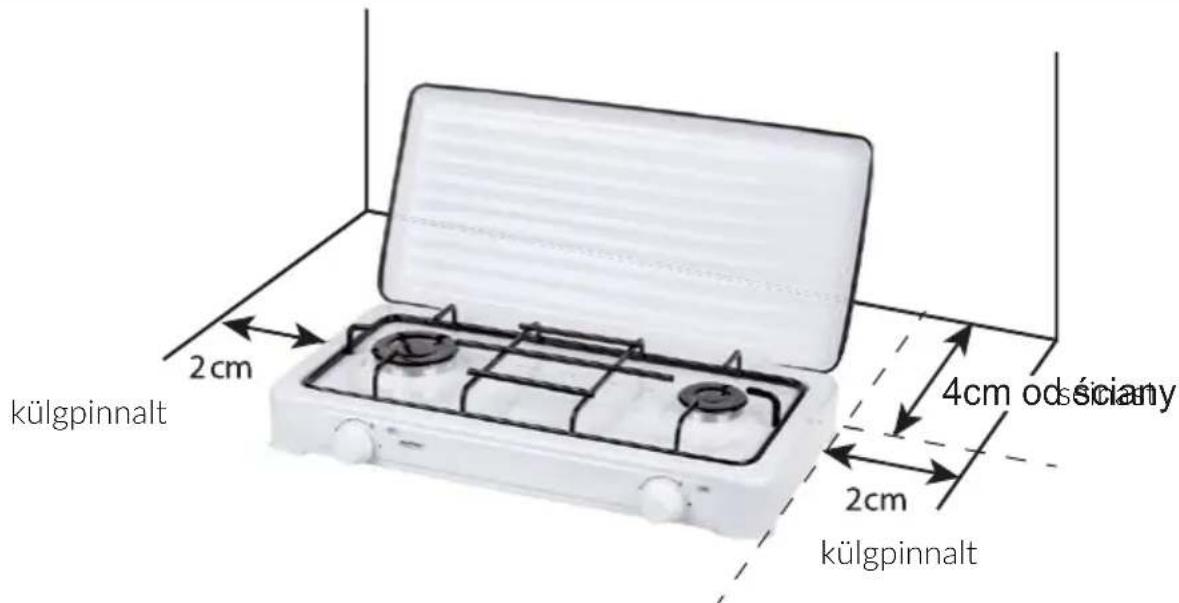

Paigaldada peab volitatud paigaldaja. Jälgige vahemaad 2 cm külgedel ja 4 cm taga. Veenduge, et seade on tasapinnaline.

Kuidas kontrollida gaasilekkeid?

Kasutage seebivett liitmikel. Kui tekivad mullid, sulgege gaas ja võtke ühendust spetsialistiga. Ärge kunagi kontrollige lahtise leegiga.

Mida teha, kui põleti ei sütti?

Kontrollige, et nupp on asendis 'süüde' ja gaas tuleb. Puhastage põleti ja kork. Kui probleem püsib, pöörduge tehniku poole.

Kuidas pliiti puhastada?

Lülitage seade välja ja oodake, kuni see jahtub. Kasutage pehmet lappi ja pehmet pesuvahendit. Ärge pange põleteid nõudepesumasinasse.

Milline on põletite võimsus?

Abipõleti võimsus on 1,00 kW ja tavaline põleti võimsus 1,60 kW.

Kas ma saan kasutada suuri potte?

Jah, kuid leek ei tohiks ulatuda poti põhjast välja. Kasutage stabiilseid ja põleti suurusele sobivaid anumaid.

Kuidas gaasi hädaolukorras välja lülitada?

Sulgege kohe gaasiballooni ventiil ja lülitage kõik põletid välja. Ärge süütage elektriseadmeid. Helistage spetsialistile.

Kas pliidil on ohutusseade?

Jah, see on varustatud kraanide lukustusmehhanismiga, mis lõikab automaatselt gaasi, kui leek kustub.

Kust leian varuosi?

Varuosad nagu otsikud, põletid ja võred on saadaval tootja või volitatud edasimüüjate kaudu.

KASUTUSJUHEND KN-02/1KB Smile

Enne seadme esmakordset kasutamist lugege palun kasutusjuhend läbi.

Hoidke seda juhendit kogu seadme kasutusaja jooksul alles.

1. ÜLDISED OHUTUSJUHISED KASUTAMISEKS

• Palun lugege enne kasutamist kasutusjuhendit.
• Pliidi ühendamist gaasiseadmega ja selle reguleerimist tohib teha ainult volitatud gaasiseadmete paigaldaja või volitatud hooldustehnik.
• Enne paigaldamist veenduge, et kohalikud jaotustingimused (gaasi tüüp ja rõhk) ja seadme seadistused on sobivad.
• Selle seadme seadistustingimused on toodud andmesildil.
• Lekkivast gaasiballooni klapist väljuva gaasi süttimisel visake silindrile märg tekk, et silinder jahutada.
  • Kahjustatud ballooni kasutamine on keelatud.
• Ärge asetage tühje kööginõusid põletile, kui see on sisse lülitatud.
• Ärge jätke sisselülitatud seadet järelevalveta.
• Tootja ei vastuta vigastuste või kahjustuste eest, mis on põhjustatud seadme ebaõigest paigaldamisest või ebaõigest kasutamisest.
• Seadme rikke korral, eriti gaasilekke korral, katkestage seade koheselt gaasivarustusest ja võtke viivitamatult ühendust kvalifitseeritud teenindusega.
• Garantiiõiguste kaotamise valu tõttu ei ole lubatud ise mingeid muudatusi ja moderniseerimisi teha.

KASUTAJAL EI OLE LUBATUD:

• Tehke ümberehitused teist tüüpi gaasile, tehke muudatusi köögi gaasipaigaldises.
• Tehke parandusi väljaspool kasutusjuhendis määratletud ulatust.
• Kasutage kööki tingimustes, mis raskendavad selle töötamist.
• Materjalid, millest pakend on valmistatud, on korduvkasutatavad.
• Köök läheb kasutamise ajal kuumaks. Seadme komponentide puudutamisel on soovitatav olla ettevaatlik.
• Kasutage gaasipõletist toidu valmistamisel kaitsekindaid.
• Ülekuumenenud rasvad ja ölid vöivad süttida. Seetöttu peaksid neile valmistatud toidud olema teiste inimeste järelevalve all.

• Enne põletite kasutamist veenduge, et üksikud elemendid on õigesti paigutatud.

• Hoidke tuleohtlikud esemed põletitest eemal.
  • Hoidke seadet lastele kättesaamatus kohas.

• Ärge liigutage seadet töötamise ajal.
• Silindri vahetamine peaks toimuma süüteallikatest eemal.
• Pärast kasutamist lülitage ballooni gaasivarustus välja.

GAASILEKKE KORRAL:

• sulgege gaasiballooni klapp
• kustutada köik põletid ja muud süüteallikad
• ärge lülitage sisse elektriseadmeid (sh valgustust).

• teatage tõrgetest volitatud teeninduspunkti või helistage paigaldajale.

• Gaasipliit on ette nähtud gaasiga varustamiseks propaan-butaanballoonist.

• Pliidil on kleebis ahju toiteks möeldud gaasi liigiga.

- Gaasisüsteemi lekkekontrollid tehakse seebiveega.

MÄRKUS! TIHEDUSE KONTROLLIMINE LAHTISE LEEGIGA (NT TIKU VÕI KÜÜNLAGA) ON VASTUVÕETAMATU. SEE VÕIB PLAHVATADA!

• Seadme kasutamine lekkiva gaasivarustussüsteemiga on keelatud.
• Gaasitoru peab asuma kõrge temperatuuriga ahju tööalast ohutus kauguses, kuna see võib seadet kahjustada. Seetõttu tuleb gaasitoru kahjustuse korral kutsuda koheselt remondiks tehniline tee - nindusmeeskond.

• Kontrollige perioodiliselt silindreid pliidiga ühendava vooliku seisukorda ning reduktorklapi ja silindri tihedust.

• SEADME SPETSIFIKATSIOONID

TEHNILISED SPETSIFIKATSIOONID		Kahe põletiga pliitSMILE-KN-02/IKBSMILE-KN-02/IK	Kolme põletiga pliitSMILE-KN-03/IKBSMILE-KN-03/IK
Laius 590 mm 590 mm
Sügavus 355 mm 355 mm
Kõrgus 90 mm 90 mm
	Düüsi läbimõõt G 30 jaoks (mm)	Gaasipõleti võimsuse väärtused
Abipõleti ∅0,50	1,00 kW
Tavaline põleti ∅	0,60 1,60 kW 1,60 kW
Suur põleti	∅ 0,70 2,30 kW 2,30 kW
gaasi rõhk	LPG G30-37 mbar maagaasi jaoks
Turvalisus	Lukustusmehhanism kraanidel

1. Kaas

2. Põleti kork

3. Riivi

4. Nupud

TÄHELEPANU!

KÕIK SPETSIFIKATSIOONID MÄÄRATAKSE LABORITINGIMUSTES, SEETÕTTU VÕIVAD MÕNED SPETSIFIKATSIOONID MUUTUDA.

3. SEADME ÜHENDUSE TEAVE

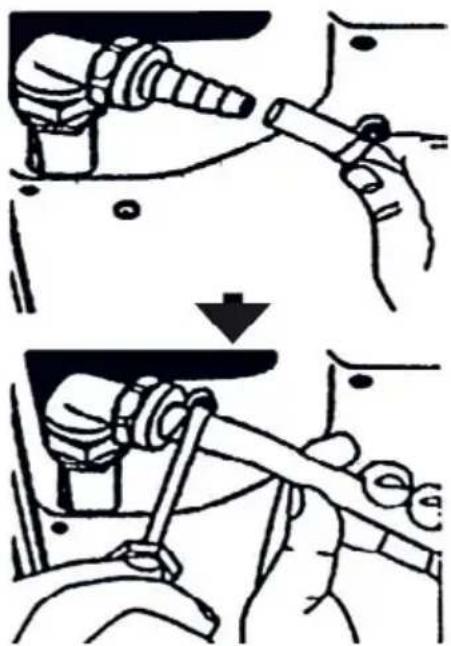

GAASITORU ÜHENDUS:

Kuumutage gaasivarustustoru, kastes see 1 minu- tiks sooja vette. Selle aja möödudes on võimalik see ühendada gaasipliidiga viisil, mis tagab kaabli korraliku kinnituse. Gaasitoru teine pool peab olema ühendatud gaasireduktoriga.

GAASILEKKE KONTROLL:

Kõik nupud peavad olema OFF asendis ja LPG ballooni klapp peab olema avatud. Gaasilekke kontrollimiseks kasutage seepi vähese sooja veega. Gaasilekke korral ilmuvad seebi/vahu mullid. Sel juhul kontrollige uuesti gaasiühendust ja helistage spetsialiseeritud tehnilisse teenindusse.

Ahju pind on kaetud kaitsva materjaliga, seetõttu on ahju esmakordsel kasutamisel soovitatav keerata põletid maksimaalsesse asendisse umbes 5 minutiks.

• Pliidil küpsetatavad nõud peavad olema tasased või pööratud, et soojusenergiat kõige paremini ära kasutada.
• Kasutage ahjupõletite õigeid seadistusasendeid.
• Pärast ahju kasutamist oodake, kuni ahju pind ja restid on maha jahtunud, siis võite alustada pu-hastamist niiske lapiga
• Pärast ahju puhastamist, kui pind on kuiv, võite küpsetamist uuesti alustada.
• Kaetud roostevabast terasest plaatide puhul võib selle katte värvus mitu korda muutuda. See ei mõjuta seadme tööd.

PÕLETI NUPUD

• Gaasivool üksikutes põletites avatakse ja suletakse vastavate nuppude abil.
• Enne põleti sisselülitamist veenduge, et nupp, mida soovite sisse lülitada, vastab põletile, mida soovite süüdata. Igale põletile vastavad nupud asuvad põleti vastas.

4. ÖIGE LEEGI VALIK

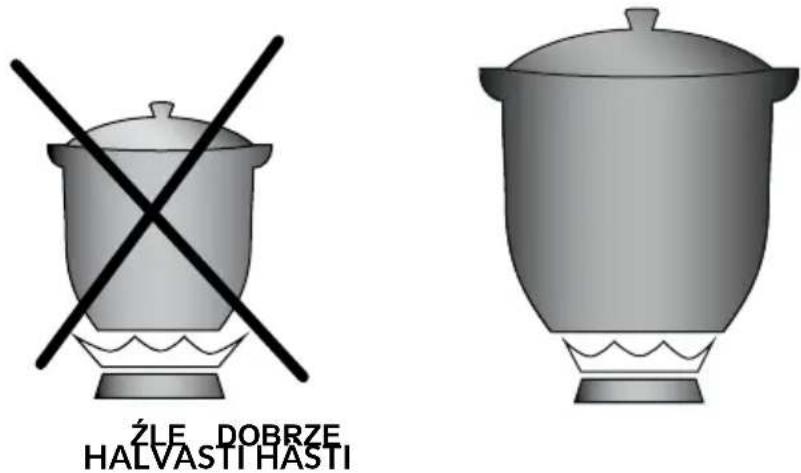

• Leek ei tohiks ulatuda anuma põhjast kaugemale, vaid peaks katma 2/3 selle pinnast. Selline kasutamine võimaldab säästlikumat gaasitarbimist ja hoiab ära nõude määrdumise.
• Leegi suurus söltub nupu asendist. Täisleeki tuleks kasutada kuni toidu keemiseni. Edasiseks toiduvalmistamiseks on parem kasutada säästlikku leeki.

5. ÖIGE ROOGADE VALIK

• Ärge asetage restile deformeerunud või ebastabiilseid kööginõusid, kuna need võivad ümber minna ja põletid üle ujutada.
• Ärge eemaldage resti ega asetage kööginõusid otse põletitele.
• Enne pannide põletitelt eemaldamist vähendage leeki või vajadusel kustutage see täielikult.
• Hoidke põletid puhtad, kuna lisandid kahjustavad nende funktsionaalsust.
• Leek poti all ei tohiks ulatuda poti põhjast kaugemale.
• Keedunõu ei tohiks olla liiga kõrge. Parim on, kui nende kõrgus vastab 2/3 poti läbimõõdust.
• Nõud olgu puhtad ja kuivad, sest siis juhivad hästi ja hoiavad soojust.

6. PLIIDI SEADISTUS

• Tagada seadme õige nivelleerimine.
• Hoidke gaasipliidi originaalpakend ja selle osad selles pakendis alles.
• Gaasipõleti, rest ja põleti korgid peavad olema kindlalt kinnitatud.
• Kaitske hoolikalt pliidi pinda ja ärge asetage gaasipliidile raskeid esemeid.

7. AHJU PUHASTAMINE

1. Enne puhastamist tuleb ahi välja lülitada.
2. Ahju pesemine ja puhastamine on lihtne. Ärge kasutage kövasid puhastusvahendeid.
3. Põleti ja korgi puhastamiseks kasutage pehmet lappi ja pehmet puhastusvahendit.

4. Kasutage gaasipliidi pinna puhastamiseks kreemi- või pastapesuvahendit.

5. Pesemiseks ärge pange gaasipõletit ja põleti korki nõudepesumasinasse.

6. Gaasipliidi määrdunud pinna puhastamiseks kasutage ainult kasutusjuhendis loetletud kulumaterjale.
7. Gaaspliidülemise resti emailosad võivad teatud kasutusaja järel kaotada osa emailkattest, mis pliiditöödei mõjuta.

TÄHELEPANU! MPM agd SA jätab endale öiguse teha tehnilisi muudatusi.

CE 1312

Jah kasutusjuhend on masintõlgitud.

Toote nõuetekohane kõrvaldamine (kasutatud elektri- ja elektroonikaseadmed)

Tootele paigutatud märgistus näitab, et toodet ei tohi selle kasutusaja löppedes visata ära koos muude olmejäätmetega. Kasutatud seadmed vöivad potentsiaalselt ohtlike ainete, segude ja komponentide sisalduse töttu avaldada negatiivset möju keskkonnale ja inimeste tervisele. Elektrijäätmete segamine muude jäätmetega vöi nende ebaprofessionaalne lahtivötmine vöib pöhjustada tervisele ja keskkonnale kahjulike ainete eraldumist. Kasutatud seade tuleb toimetada kasutatud elektri- ja elektroonikaseadmete kogumispunkti. Üksikasjaliku teabe saamiseks elektri- ja elektroonikajäätmete tagastamise koha kohta tuleb kasutajal pöörduda kohalikku kasutatud seadmete kogumispunkti või jäätmekäitlusettevõttesse.
