Termék típusa	Soundbar
Márka	Samsung
Modell	HW-C430 / HW-C440G
Méretek (Sz x M x Mé)	858,8 x 59,0 x 75,0 mm
Tömeg (soundbar)	1,4 kg
Tömeg (mélynyomó)	4,4 kg
Kimeneti teljesítmény (soundbar)	40 W x 2 (6 ohms)
Kimeneti teljesítmény (mélynyomó)	190 W
Tápellátás	CA 100-240 V, 50/60 Hz
Készenléti fogyasztás	2,0 W
Kapcsolódás	Bluetooth, optikai digitális bemenet, USB port (5V/0,5A)
Hangmódok	Surround Sound, Game, DTS Virtual:X, Standard
Speciális funkciók	Auto Power Down, Night Mode, Voice Enhance, Audio Sync, 7 sávos hangszínszabályzó, woofer szint szabályozás
TV kompatibilitás	Vezérlés infravörös TV távirányítóval (Samsung, VIZIO, LG, stb.)
Fali szerelés	Lehetséges a mellékelt tartóval
Távirányító elemek	2 db AAA elem (nem tartozék)
Üzemi hőmérséklet	+5°C à +35°C
Üzemi páratartalom	10 % ~ 75 %
Biztonság	Ne nyissa ki a készüléket. Áramütés veszélye. Kerülje a nedvességet és a hőforrásokat.
Karbantartás	Tiszta, száraz ruhával tisztítsa. Ne használjon vegyszereket.
Alkatrészek és javíthatóság	Nincsenek felhasználó által javítható alkatrészek. Lépjen kapcsolatba szakképzett szervizzel.

Gyakran ismételt kérdések - HW-C430 SAMSUNG

Hogyan csatlakoztassuk a vezeték nélküli mélynyomót a soundbarhoz?

A csatlakozás automatikus bekapcsoláskor. Ha sikertelen, lépjen be kézi kapcsolódás : tartsa lenyomva a ID SET gombot a mélynyomó hátulján 5 másodpercig, majd tartsa lenyomva a távirányító Fel gombját 5 másodpercig. A LINK LED kék fénnyel világít, ha a kapcsolat létrejött.

Hogyan használjam a távirányítót a hangerő beállításához?

Használja a + / - (Hangerő) gombokat az általános hangerő beállításához. A mélynyomó szintjéhez nyomja meg a WOOFER (mélyhang) fel/le gombokat. A magas és mély hangokhoz nyomja meg a TONE CONTROL gombot, majd állítsa be a Fel/Le gombokkal.

Mi a teendő, ha a soundbar hangja megszakad vagy időszakos?

Ellenőrizze, hogy a hangerő nincs némítva és elég magas. Győződjön meg, hogy a forrás megfelelően van kiválasztva. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt néhány másodpercre, majd csatlakoztassa újra. Ellenőrizze azt is, hogy a mélynyomó csatlakoztatva van (kék fény világít).

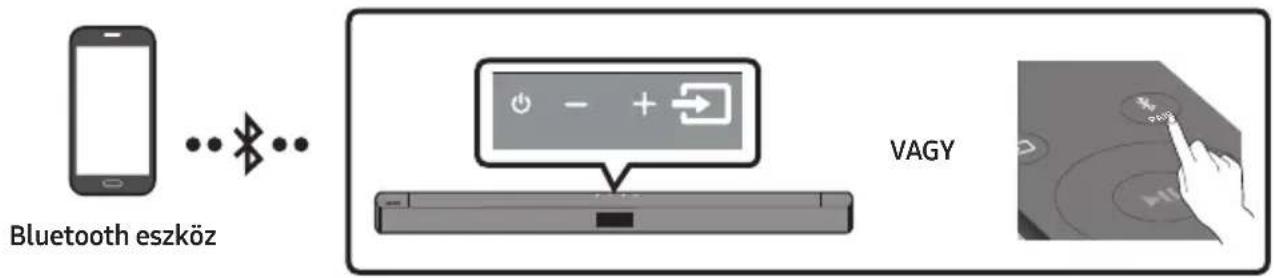

Hogyan csatlakoztassam a soundbart a TV-hez Bluetooth-on keresztül?

Nyomja meg a távirányító PAIR gombját a BT PÁROSÍTÁS módba lépéshez. A TV-n kapcsolja be a Bluetooth-t, és válassza ki a [AV] Samsung Soundbar C4-Series elemet a listából. Csatlakoztatás után a TV neve megjelenik a soundbar kijelzőjén.

Hogyan frissítsem a soundbar szoftverét?

Töltse le a legújabb firmware-t a Samsung weboldaláról egy USB meghajtóra (FAT formátum). Csatlakoztassa a meghajtót a soundbar USB portjához, majd kapcsolja a soundbart USB módba. A kijelzőn UPDATE jelenik meg, és a frissítés elindul. Ne kapcsolja ki a készüléket a frissítés alatt.

Hogyan szinkronizáljam a hangot, ha a hang késik a képhez képest?

Nyomja meg a távirányító Hangvezérlés gombját, majd válassza az AUDIO SYNC opciót. Használja a Fel/Le gombokat az eltolás beállításához 0 és 300 ezredmásodperc között, amíg a hang szinkronban van a képpel.

Tudom vezérelni a soundbart a TV távirányítójával?

Igen, ha a TV kompatibilis. Kapcsolja ki a soundbart, majd tartsa lenyomva a távirányító WOOFER gombját 5 másodpercig, hogy váltson a OFF-TV REMOTE, SAMSUNG-TV REMOTE és ALL-TV REMOTE módok között. Válassza ki a TV-nek megfelelőt.

Hogyan használjam az Éjszakai módot?

Nyomja meg a távirányító Hangvezérlés gombját, majd válassza a NIGHT MODE opciót a Fel/Le gombokkal a bekapcsoláshoz (ON). Ez a mód csökkenti a hangos hangok hangerőjét, miközben megőrzi a párbeszédek tisztaságát, ideális éjszakai hallgatáshoz.

Milyen hangformátumok támogatottak az USB porton keresztül?

A soundbar támogatja a következő fájlokat: MP3, WMA, OGG, AAC, WAV, FLAC és AIFF. A mintavételezési sebesség és a bitráta formátumonként változik. A támogatott fájlrendszerek: FAT16, FAT32 és NTFS.

Hogyan szereljem fel a soundbart a falra?

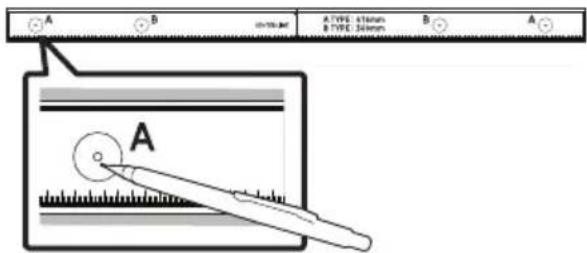

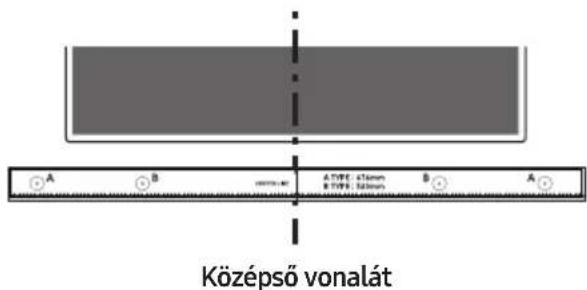

Használja a mellékelt fali rögzítési sablont a furatok megjelöléséhez. Fúrjon lyukakat, és helyezzen be a falhoz illő tipliket. Csavarja be a csavarokat (nem tartozék, M5 átmérő, hossz ≥35 mm) a lyukakba. Rögzítse a fali rögzítő konzolokat a soundbar hátuljához a mellékelt csavarokkal, majd akassza fel a soundbart a fali csavarokra.

HASZNÁLATI ÚTMUTATÓ HW-C430 SAMSUNG

1. Zapojte napájací kábel do subwooferu.
2. Pripojte napájací kábel k zariadeniu Soundbar.

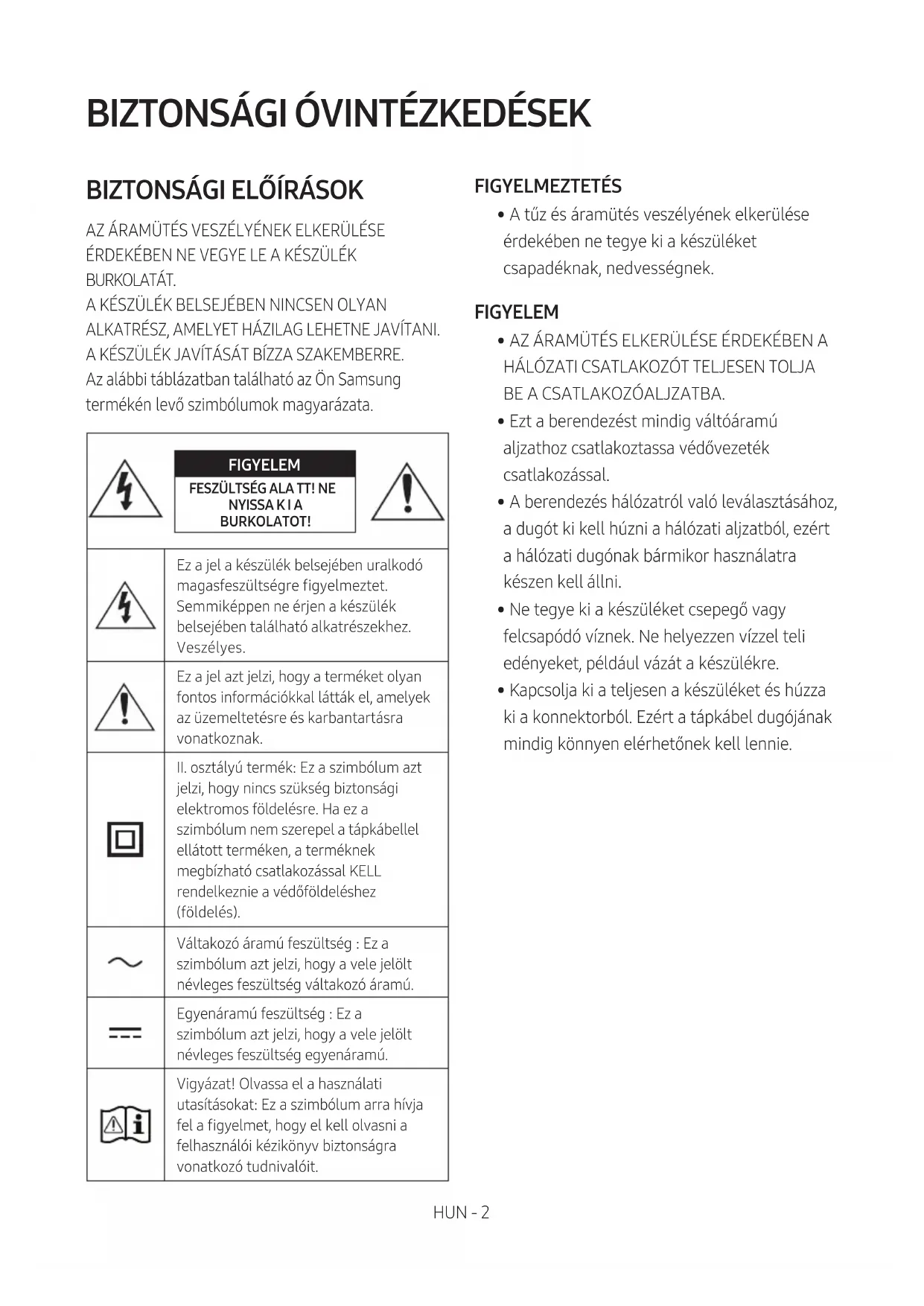

A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE. Az alábbi táblázatban található az Ön Samsung termékén levő szimbólumok magyarázata.

	FIGYELEMFESZÜLTSÉG ALA TT! NENYISSAKIABURKOLATOT!
	Ez a jel a készülék belsejében uralkodó magasfeszültségre figyelmeztet.Semmiképpen ne érjen a készülék belsejében található alkatrészekhez.Veszélyes.
	Ez a jel azt jelzi, hogy a terméket olyan fontos információkkal látták el, amelyek az üzemeltetésre és karbantartásra vonatkoznak.
[cCHK]	II. osztályú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre. Ha ez a szimbólum nem szerepel a tápkábellel ellátott terméken, a terméknek megbízható csatlakozással KELL rendelkeznie a védőföldeléshez (földelés).
	Váltakozó áramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség váltakozó áramú.
	Egyenáramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség egyenáramú.
	Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkozó tudnivalóit.

FIGYELMEZTETÉS

- A tüz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM

• AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.
• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.
• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Győződjön meg arról, hogy az otthon levő AC tápforrás megfelel a készülék alján levő azonosító címkén felsorolt energiakövetelményeknek. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7\~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.
2. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.
3. Ne tegye ki a készüléket közvetlen napfénynek vagy höforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.

4. Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

5. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket.

FIGYELEM: Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

TARTALOMJEGYZÉK

01 Részegységek Ellenőrzése 6

02 A Termék Áttekintése 7

A Soundbar elülső panele / felső panele 7

Soundbar Alsó Panel 8

03 A Távvezérlő Használata 9

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem) ____ 9

A Távvezérlő Használatának Módja ____ 9

A Rejtett Gombok használata (Gombok egynél több funkcióval) ____ 13

A különféle hangeffektus módok Kimeneti Specifikációi ____ 13

A Soundbar hangerejének szabályozása a televízió távvezérlőjével 14

04 A Soundbar Csatlakoztatása 15

A Tápellátáshoz Történő Csatlakoztatás 15

A Soundbar csatlakoztatása a mélysugárzóhoz 16

A Samsung vezeték nélküli hátsó hangszórókészlet csatlakoztatása a Soundbarhoz ____ 18

05 Vezetékes kapcsolat használata a TV-hez 19

Csatlakoztatás optikai kábellel 19

06 Vezeték nélküli kapcsolat használata a TV-hez 20

TV csatlakoztatása Bluetoothon keresztül 20

07 Csatlakoztatás Külső Eszközhöz 22

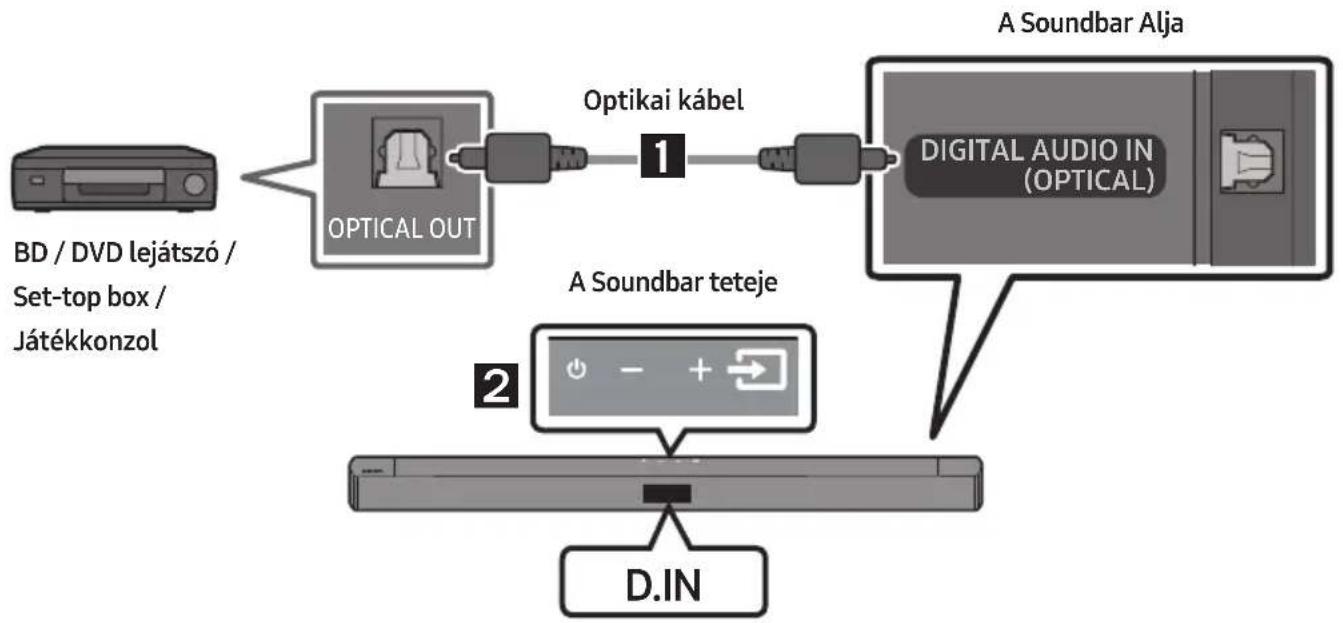

Csatlakoztatás Optikai Kábellel 22

08 USB Tárolóeszköz Csatlakoztatása 23

09 Mobileszköz Csatlakoztatása 25

Csatlakozás Bluetooth-on Keresztül 25

10 A Fali Konzol Felszerelése 28

Óvintézkedések a felszerelés során 28

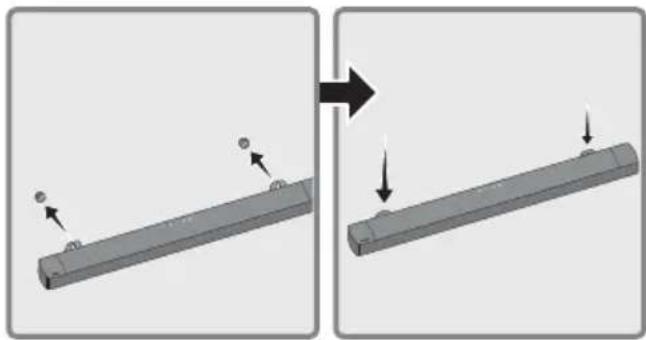

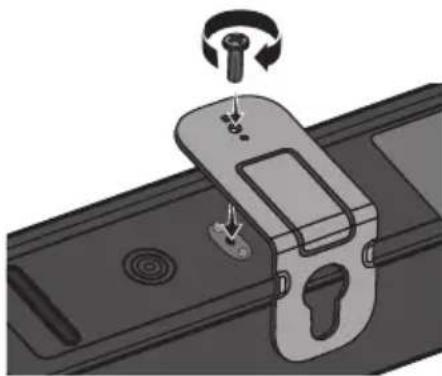

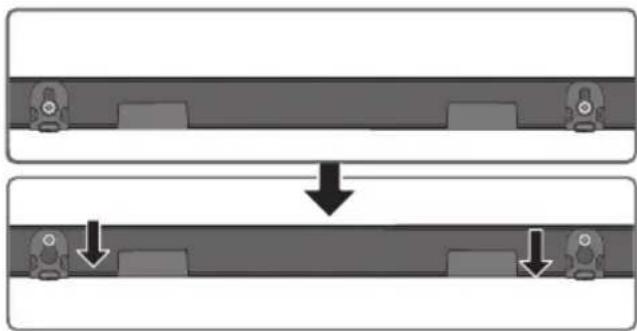

Fali konzol komponensek ____ 28

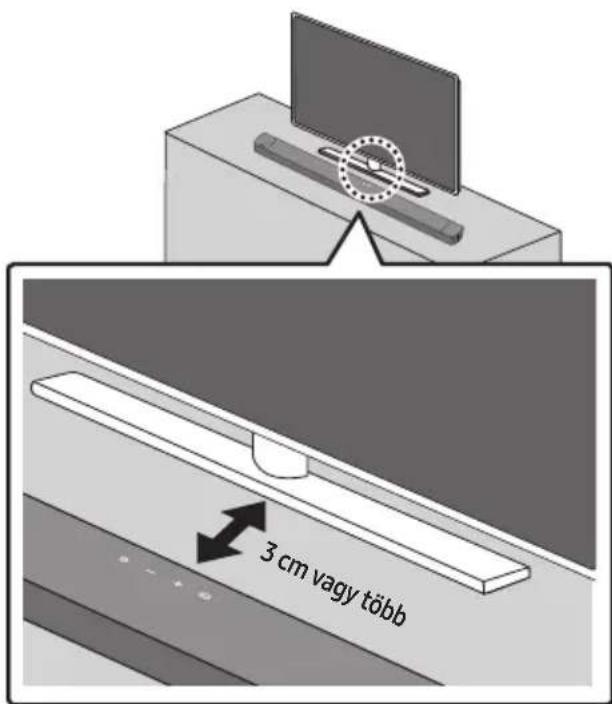

11 A Soundbar TV állványra helyezése 30

12 Szoftverfrissítés 31

Frissítési Folyamat 31

Ha a UPDATE nem jelenik meg 32

13 Hibaelhárítás 33

14 Szabadalmak 34

15 Nyílt Forráskódú Licenc Megjegyzés 35

16 Fontos Megjegyzés a Szervizzel Kapcsolatban 35

17 Műszaki Adatok és Útmutató 36

Müszaki adatok 36

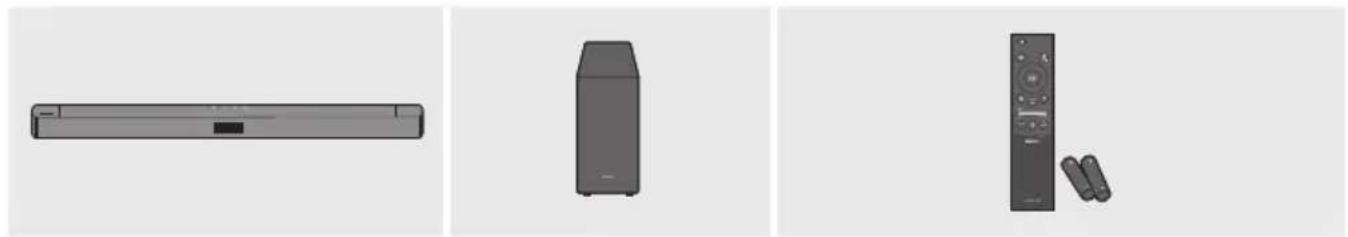

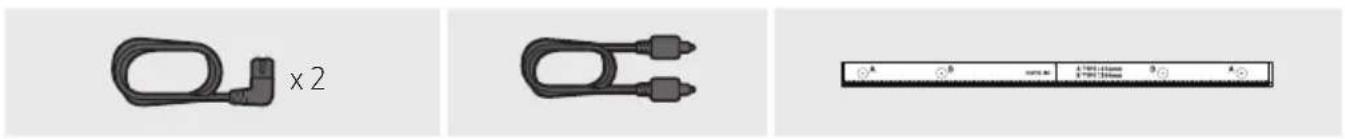

01 RÉSZEGYSÉGEK ELLENŐRZÉSE

Soundbar Központi Egység Mélysugárzó Távirányító / Elemek

Hálózati kábel (Mélysugárzó, Soundbar)

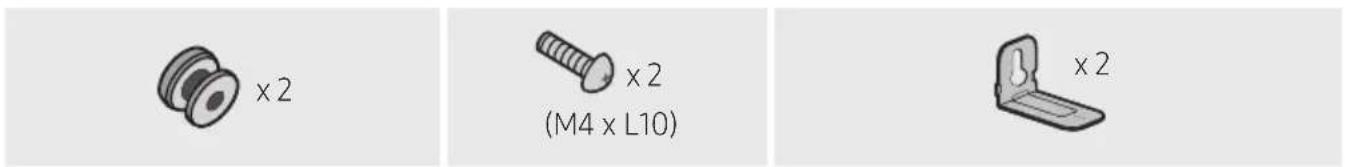

Tartócsavar Csavar
Fali Konzol

• Az áramellátással és enegriafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke : Soundbar Központi Egység alja)
• A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
• A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.
• A megjelenés és a termékjellemzők előzetes figyelmeztetés nélkül is változhatnak.

02 A TERMÉK ÁTTEKINTÉSE

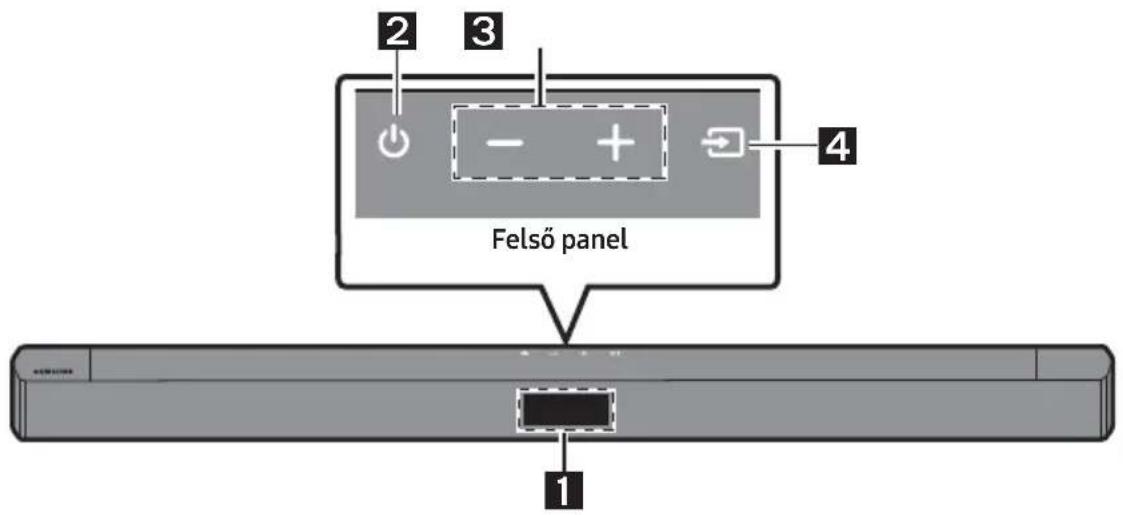

A Soundbar elülső panele / felső panele

1	KijelzőA készülék állapotát és pillanatnyi módját jelzi ki.
2	(Bekapcsoló) GombA készülék be- és kikapcsolása.Auto Power Down funkcióA készülék automatikusan kikapcsol a következő helyzetekben.- D.IN / BT / USB Mód: Ha 18 percen át nincs hang jel.
3	-(Hangerő) GombA hangerő beállítása.Beállítást követően a hangerő szintje megjelenik a Soundbar elülső kijelzőjén.
4	(Forrás) GombA bemeneti jelforrás mód kiválasztása.
	Bemeneti mód Kijelző
	Optikai Digitális bemenet D.IN
	BLUETOOTH mód BT
	USB mód USB
	A „BT PAIRING" mód bekapcsolásához módosítsa a forrást „BT" módra „BT READY" állapotban, majd nyomja le 5 másodpercnél hosszabban a (Forrás) gombot a felső panelen.

Bemeneti mód Kijelző
Optikai Digitális bemenet D.IN
BLUETOOTH mód BT
USB mód USB

• Az AC tápkábel csatlakoztatásakor a bekapcsológomb 4-6 másodpercig működik.
• A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal.
• Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió beállítási menüjében. További részletek a TV használati útmutatójában.

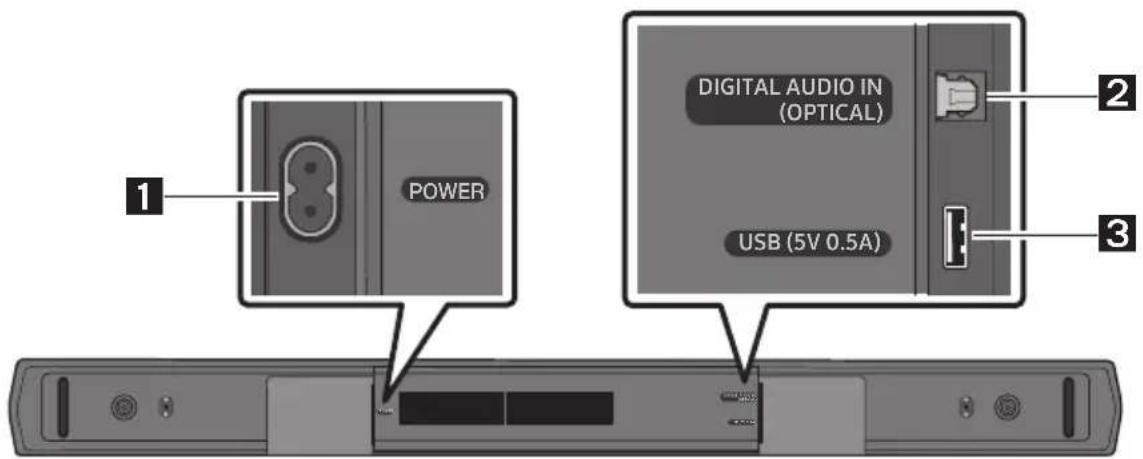

Soundbar Alsó Panel

1	POWERCsatlakoztassa a Soundbar váltóáramú tápkábeljét.
2	DIGITAL AUDIO IN (OPTICAL)Egy külső eszköz digitális (optikai) kimenetének csatlakoztatásához.

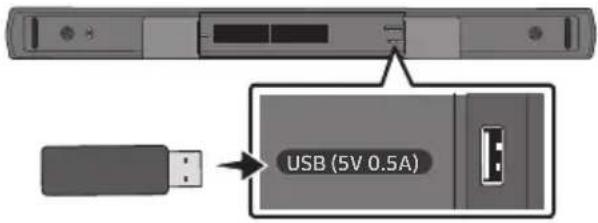

3	USB (5V 0.5A)Csatlakoztasson ide egy USB eszközt, hogy az USB eszközön levő hangfájlokat a Soundbaron keresztül játszhassa le.

• A tápkábelt a dugónál fogva húzza ki a konnektorból. Ne húzza a kábelt.
• Ne csatlakoztassa a készüléket, vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A TÁVVEZÉRLŐ HASZNÁLATA

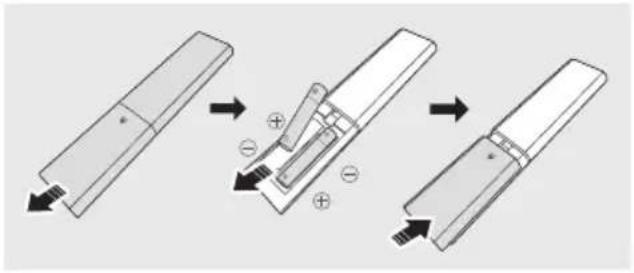

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem)

Csúsztassa a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 AAA elemet (1,5 V) megfelelően tájolt polaritással. Csúsztassa vissza a hátsó fedelet.

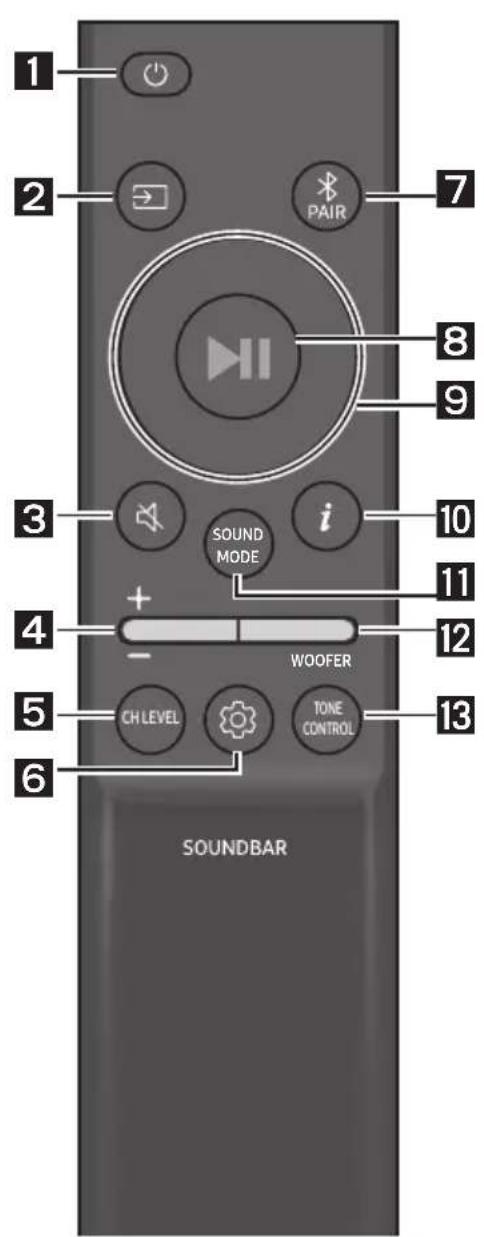

A Távvezérlő Használatának Módja

1	Bekapcsoló	A Soundbar be- és kikapcsolása.
2	Forrás	Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.
3	Némítás	Nyomja meg a (Némítás) gombot a hang némításához. Nyomja meg újra a hang némításának megszüntetéséhez.
4	+Hangerő	Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a hangerőt.• NémításNyomja meg a Hangerő gombot a hang némításához. Nyomja meg újra a hang némításának megszüntetéséhez.

5	CH LEVEL	A gomb megnyomásával módosíthatja az egyes hangszórók hangerejét.A gomb megnyomásával válassza ki aVIRTUAL CENTER LEVELlehetőséget, majd állítsa be a hangerőt -6 és +6 közötti értékre aFel/Legombokkal.Hátsó hangszórók (külön megvásárolhatók) csatlakoztatása esetén a rendszer támogatja aREAR LEVELbeállítást. A REAR LEVELhangerejét aFel/Legombokkal állíthatja be -6 és +6 közötti értékre.
9	Fel/Le/Balra/Jobbra	Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbra kiválasztásához.Nyomja meg a Fel/Le/Balra/Jobbra opciót a gombon, a funkciók kiválasztásához vagy beállításához.IsmétlésAz Ismétlés funkció használatához „USB” módban, nyomja meg azFelgombot.Zene ÁtugrásaNyomja meg aJobbragombot a következő zenei fájl kiválasztásához.Nyomja meg aBalragombot az előző zenei fájl kiválasztásához.ID SETTartsa lenyomva 5 másodpercig azFelgombot azID SETelvégzéséhez (vezeték nélküli mélysugárzóhoz vagy vezeték nélküli hátsó hangszóróhoz történő kapcsolódás esetén).
6	Hangvezérlés	A gomb megnyomásával beállíthatja az audiofunkciót. A kívánt beállítások aFel/Le gombokkal módosíthatók.AUDIO SYNC → VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF– AUDIO SYNCHa a televízió videójele és a Soundbar audiojele nincs színkronban, nyomja meg a(Hangvezérlés) gombot és válassza ki azAUDIO SYNCfunkciót a, majd állítsa be az audiokésleltetést 0~300 milliszekundum között aFel/Legombok segítségével.(Nem elérhető „USB” vagy „BT” módban.)– VOICE ENHANCE ON/OFFEbben a módban érthetőbb a filmekben és a tévéműsorokban elhangzó beszéd.– NIGHT MODE ON/OFFEz a mód éjszakai tévénézésre van optimalizálva, és olyan beállításokkal rendelkezik, melyek csökkentik a hangerőt, mégis gondoskodnak róla, hogy a beszéd jól érthető maradjon.A VOICE ENHANCE és aNIGHT MODEaudiofunkció aFel/Legombokkal kapcsolhatóON/OFFállapotba.Tartsa lenyomva a(Hangvezérlés) gombot kb. 5 másodpercig, hogy a hangot minden frekvenciasávban beállíthassa. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, és 10 kHz választható aBalra/Jobbragombok használatával, és ezek mindegyike -6 és +6 értékek között állítható be azFel/Legombok használatával. (Ügyeljen arra, hogy a hang mód „STANDARD” lehetőségre legyen állítva.)
7	BluetoothPAIR	Nyomja meg a ✝ PAIR gombot. A Soundbar kijelzőjén megjelenik a „BT PAIRING" felirat. Ebben a módban a Soundbart egy új Bluetooth-eszközhöz csatlakoztathatja, ha kiválasztja a Soundbart a Bluetooth eszköz keresési listáján.
8	Lejátszás /Szünet	A zenei fájl ideiglenes leállításához nyomja meg a ▶II gombot.Ha újra megnyomja a gombot, a zenefájl lejátszása folytatódik.
10	Infó	Megnyomásával információkat jeleníthet meg az egyes módokról. (Lásd a 7. oldalt.)
11	SOUND MODE	A gomb megnyomásával kiválaszthatja a kívánt hangmódot.SURROUND SOUND → GAME → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDA szokásosnál szélesebb hangteret biztosít.– GAMESzteeroszkópikus hangot biztosít, hogy játék közben elmerüljön az akcióban.– DTS VIRTUAL:XValamennyi tartalom élményszerű 3D-hanggal szólal meg.– STANDARDAz eredeti hangot adja ki.DRC (Dynamic Range Control)A Dolby Digital sávok dinamikus tartományvezérlésének alkalmazását teszi lehetővé.A DRC (dinamikus tartományvezérlés) be- vagy kikapcsolásához tartsa nyomva a SOUND MODE gombot több mint 5 másodpercig a Soundbar kikapcsolt állapotában. A bekapcsolt DRC mérsékli az erős hangokat. (Ez a hang torzulásával járhat.)Bluetooth PowerEz a funkció automatikusan bekapcsolja a Soundbart, ha csatlakozási kérést észlel egy korábban már csatlakoztatott TV-től vagy Bluetooth-eszköztől. Alapértelmezésként a beállítás: Be.- A Bluetooth Power funkció kikapcsolásához tartsa nyomva a SOUND MODEgombot több mint 5 másodpercig a Soundbar bekapcsolt állapotában.
12	WOOFERWOOFER(BASSZUS)SZINT	Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a mélysugárzó (basszus) hangerejét -12 vagy -6 - +6 közötti értékre. Ha megnyomja a gombot, akkor ezzel a mélysugárzó (basszus) hangerejét a 0 (alapértelmezett) szintre állítja.
13	-TONECONTROL	A gomb megnyomásával módosíthatja a magas vagy mély hangok hangerejét.A gomb megnyomásával válassza ki a TREBLE vagy a BASS lehetőséget, majd állítsa be a hangerőt -6 és +6 közötti értékre a Fel/Le gombokkal.

A Rejtett Gombok használata (Gombok egynél több funkcióval)

Rejtett Gomb		Referenciaoldal
Távirányító Gomb Funkció
WOOFER (Fel) Televízió távirányítóján Be/Ki (Készenlét) 14 oldal
Balra TV csatlakoztatása be/ki (BT kész) 21 oldal
Fel ID SET 10 oldal
[H247] (Hangvezérlés)	7 sávos ekvalizer(tartsa nyomva 5 másodpercig)	10 oldal
	Visszaállítás(tartsa nyomva 10 másodpercig)	31 oldal
SOUND MODE	DRC ON/OFF (Készenlét) 11 oldal
	Bluetooth Power 11 oldal

A különféle hangeffektus módok Kimeneti Specifikációi

Effektus Bemenet			Kimenet
			Vezeték nélküli hangszóró készlet nélkül	Vezeték nélküli hátsó hangszóró készlettel
[SIGNATURE] SOUND MODE	SURROUND SOUND	2.0 cs	2.1 cs 4.1 cs
		5.1 cs	2.1 cs 4.1 cs
	GAME	2.0 cs	2.1 cs 4.1 cs
		5.1 cs	2.1 cs 4.1 cs
	DTS VIRTUAL:X	2.0 cs	2.1 cs 4.1 cs
		5.1 cs	2.1 cs 4.1 cs
	STANDARD	2.0 cs	2.1 cs 2.1 cs
		5.1 cs	2.1 cs 2.1 cs

• A Samsung vezeték nélküli hátsó hangszórókészlet külön kapható. A készlet megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbar-t vásárolta.

A Soundbar hangerejének szabályozása a televízió távvezérlőjével

A Soundbar hangerejének szabályozása a TV távvezérlőjével.

• Ez a funkció csak IR távirányítóval használható. A Bluetooth távirányítók (amelyekhez párosítás szükséges) nincsenek támogatva.
• A funkció használatához állítsa a TV hangszórót Külső hangszóró.

• A következő gyártók készülékei támogatják ezt a funkciót: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Kapcsolja ki a Soundbart.

• Nyomja meg a WOOFER gombot három másodpercig.

A WOOFER gomb minden egyes 5 másodpercig történő megnyomásával az alábbi sorrendben változik az üzemmód: „OFF-TV REMOTE” (Alapértelmezett mód), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.

Távirányító Gomb Kijelző Státusz
		(Alapértelmezett mód)	A TV távirányító letiltása.
			Engedélyezze a Samsung TV IR távirányítóját.
			Engedélyezze egy harmadik fél TV-jének IR távirányítóját.

04 A SOUNDBAR CSATLAKOZTATÁSA

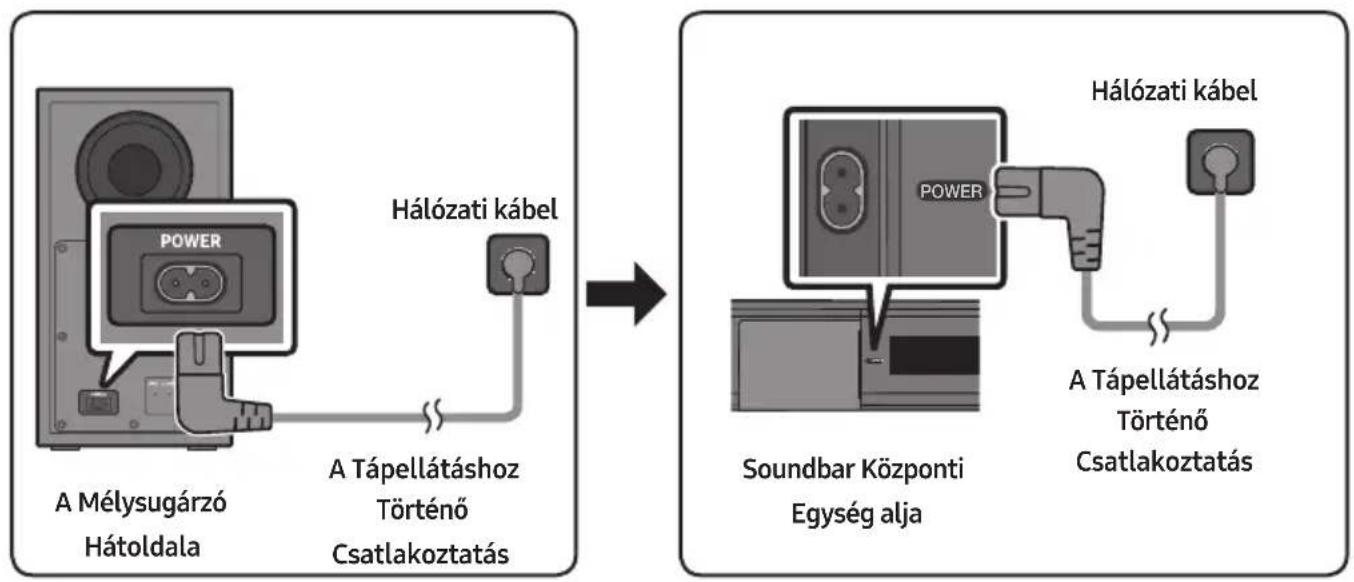

A Tápellátáshoz Történő Csatlakoztatás

Használja a részegységeket a Mélysugárzó és a Soundbar konnektorhoz való csatlakoztatásához, az alábbi sorrendben:

1. Csatlakoztassa a hálózati kábelt a Mélysugárzóhoz.
2. Csatlakoztassa a tápkábelt a Soundbarhoz.

Lásd az alábbi illusztrációkat.

- A szükséges áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)

A Soundbar csatlakoztatása a mélysugárzóhoz

Ha mélysugárzót csatlakoztatja, akkor telt basszushangzást élvezhet.

A mélysugárzó és a Soundbar automatikus kapcsolódása

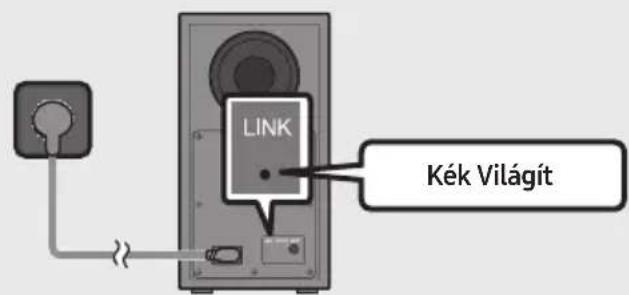

Amikor bekapcsolja a készüléket, miután csatlakoztatta a tápkábeleket a Soundbarhoz és a mélysugárzóhoz, a mélysugárzó automatikusan csatlakozik a Soundbarhoz.

- Ha az automatikus párosítás befejeződött, akkor a mélysugárzó hátoldalán levő kék jelzőfény világítani kezd.

A mélysugárzó hátoldalán levő LED jelzőfény világít

LED Állapot Leírás Megoldás
	Be	Sikeres csatlakozás (normál működés)	-
	Villog	A kapcsolat helyreállítása	Ellenőrizze, hogy a Soundbar központi egységhez csatlakoztatott tápkábel megfelelően lett-e csatlakoztatva, vagy várjon körülbelül 5 percet. Ha a villogás folytatódik, próbálja manuálisan csatlakoztatni a mélysugárzót. Lásd a 17. oldalt.
	Be	Készenlét (a Soundbar központi egység ki van kapcsolva)	Ellenőrizze, hogy a Soundbar központi egység tápkábele megfelelően lett-e csatlakoztatva.
		A csatlakozás nem sikerült	Csatlakozzon újra. Lásd a 17. oldalon a manuális csatlakoztatásról szóló instrukciókat.
	Villog Hiba		A Samsung Szervizközpont elérhetőségét a kézikönyvben találja.

A mélysugárzó kézi csatlakoztatása, ha az automatikus csatlakoztatás nem sikerült

Az alábbi manuális csatlakoztatási eljárás elvégzése előtt:

• Ellenőrizze, hogy a Soundbar és a mélysugárzó tápkábele megfelelően lett-e csatlakoztatva.

• Ellenőrizze, hogy a Soundbar be van-e kapcsolva.

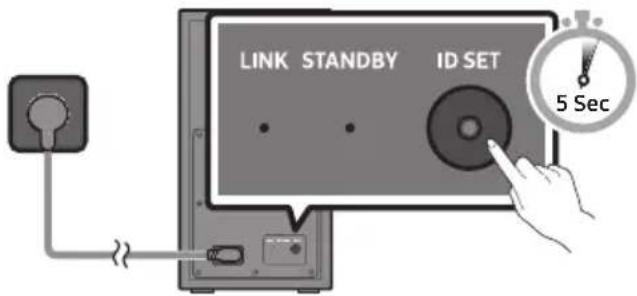

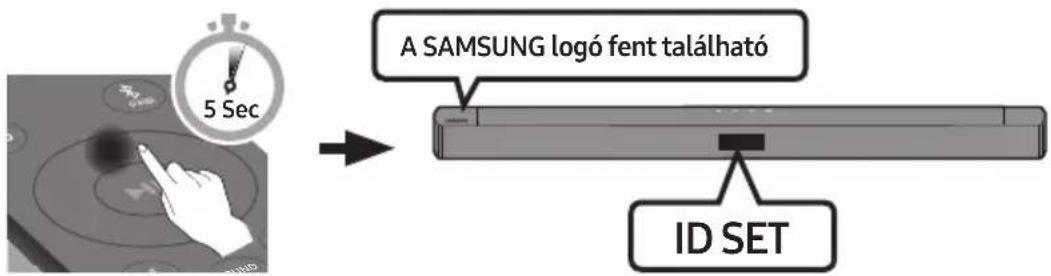

• Tartsa lenyomva legalább 5 másodpercig az ID SET gombot a mélysugárzó hátoldalán.

- A mélysugárzó hátoldalán levő piros jelzőfény kikapcsol, és a kék jelzőfény villog.

A Mélysugárzó Hátoldala

1. Először nyomja meg a távirányító gombját a kijelző bekapcsolásához.

Tartsa lenyomva legalább 5 másodpercig az Fel gombot a távirányítón.

• A Soundbar kijelzőjén egy pillanatra megjelenik, majd eltűnik az ID SET üzenet.
• Ha az ID SET befejeződött, akkor a Soundbar automatikusan bekapcsol.

1. Ellenőrizze, hogy a LINK LED folyamatos kék színnel világít-e (csatlakozás befejeződött).

A LINK LED jelzőfény abbahagyja a villogást és folyamatos kék színnel világít, ha létrejött a kapcsolat a Soundbar és a vezeték nélküli mélysugárzó között.

MEGJEGYZÉSEK

• Ne csatlakoztassa a készüléket, vagy a TV tápkábelét a fali konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.
• A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket és húzza ki a tápkábelt.
• Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti módba lép, és a hátlapon levő STANDBY LED pirosra változik, miután kék színnel néhányat villog.
• Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (5,8 GHz) használja, mint a Soundbar, az interferencia miatt a hang megszakadhat.
• A központi egység vezeték nélküli jelének maximális hatótávolsága kb. 10 m, de ez változhat a működési környezettől függően. Ha a központi egység és a vezeték nélküli mélysugárzó között fém vagy vasbeton fal van, a rendszer lehet, hogy nem fog működni, mert a vezeték nélküli jel nem hatolát a fémen.

ÓVINTÉZKEDÉSEK

• A vezeték nélküli vevőantennák a vezeték nélküli mélysugárzóba vannak beépítve. Tartsa távol a készülékeket a víztől és a nedvességtől.
• Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli mélysugárzó és a vezeték nélküli vevőmodul (Külön vásárolható meg) körül ne legyenek akadályozó tárgyak.

A Samsung vezeték nélküli hátsó hangszórókészlet csatlakoztatása a Soundbarhoz

Ha csatlakoztatja a Samsung vezeték nélküli hátsó hangszórókészletet (SWA-9200S, külön kapható) a Soundbarhoz, ezzel javíthatja a vezeték nélküli térhangzást.

A csatlakoztatást illetően a Samsung vezeték nélküli hátsó hangszórókészlet kézikönyve szolgál részletekkel.

05 VEZETÉKES KAPCSOLAT HASZNÁLATA A TV-HEZ

A televízió hangját a Soundbaron keresztül hallgathatja, vezetékes vagy vezeték nélküli csatlakozással.

- Ha a Soundbar a kiválasztott Samsung TV-khez van csatlakoztatva, akkor a Soundbar a TV távirányítójával vezérelhető.

– Ezt a funkciót a 2017-es és későbbi Samsung Smart TV-k támogatják, amelyek támogatják a Bluetooth funkciót, amikor a Soundbart egy optikai kábellel csatlakoztatja a TV-hez.
- A funkció azt is lehetővé teszi, hogy a televízió menüjének használatával állítsa be a hangteret és a további beállításokat, valamint a hangerőt és a némítást.

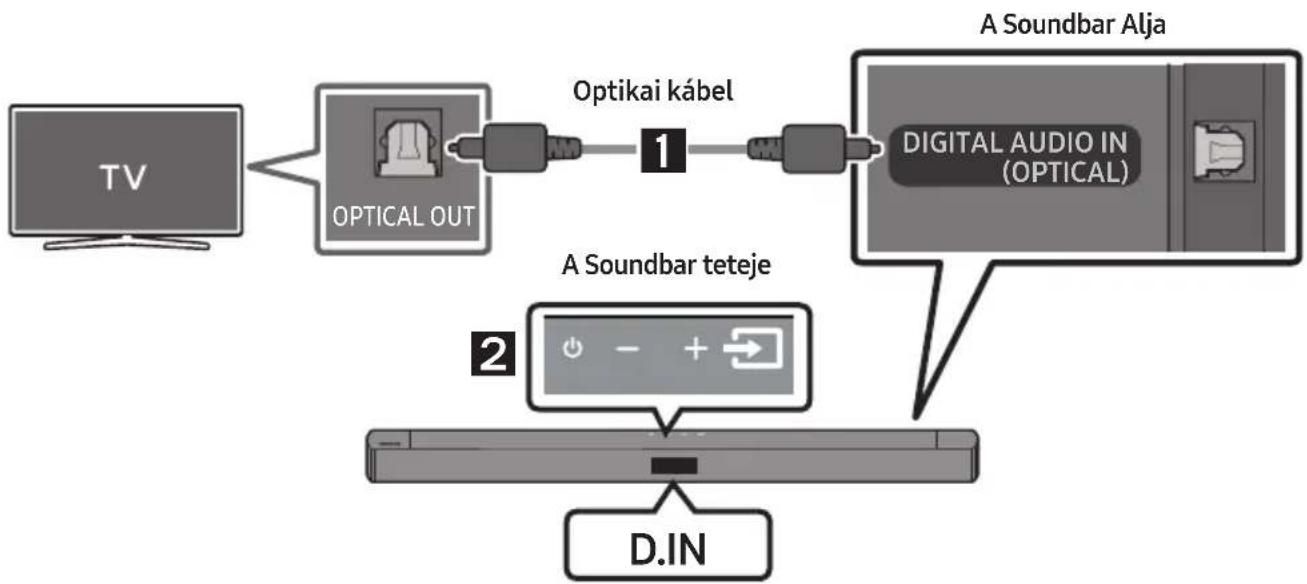

Csatlakoztatás optikai kábellel

Ha a sugárzott jelek Dolby Digital formátumban vannak, és a televízióján a „Digitális Kimeneti Audioformátum” beállítása PCM, akkor javasoljuk, hogy módosítsa a beállítást Dolby Digital formátumra. Ha a beállítást módosítja, akkor jobb hangminőséget élvezhet. (A TV menüje a Dolby Digital-tól és a PCM-től eltérő szavakat használhat, a TV gyártójától függően.)

Csatlakoztatás elötti Ellenőrzölista

- Ha optikai kábelt használ, és a csatlakozóknak megvannak a fedeleik, akkor ügyeljen arra, hogy távolítsa el a fedeleket.

- Ha optikai kábelt használ, ezt „D.IN“ módba kell állítani.

1. Csatlakoztassa a Soundbaron levő DIGITAL AUDIO IN (OPTICAL) csatlakozót a televízió OPTICAL OUT csatlakozójához egy diqítális optikai kábellel.
2. Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és válassza a „D.IN” módot.

06 VEZETÉK NÉLKÜLI KAPCSOLAT HASZNÁLATA A TV-HEZ

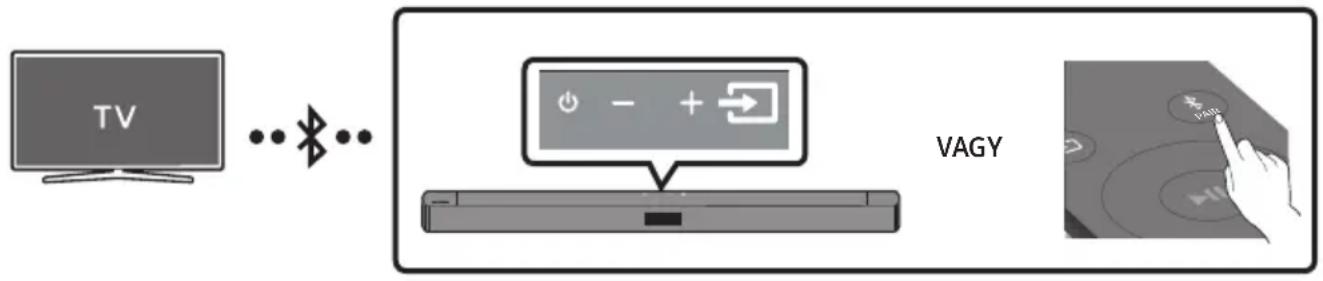

TV csatlakoztatása Bluetoothon keresztül

Ha televíziót csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Egyszerre csak egy televízió csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a ✝ PAIR gombot a távirányítón, a „BT PAIRING” módba történő lépéshez.

(VAGY)

a. Nyomja meg a (Forrás) gombot a felső panelen, majd válassza ki a „BT” módot. A „BT” megváltozik „BT PAIRING” automatikusan pár másodperc alatt, vagy „BT READY” feliratra vált, ha van már korábban elmentett csatlakozás.
b. Ha a „BT READY” megjelenik, tartsa lenyomva a (Forrás) gombot a Soundbar felső panelén több mint 5 másodpercig a „BT PAIRING” megjelenítéséhez.

1. Válassza ki a Bluetooth módot a televízión. (Bővebb információkat a televízió kézikönyvében talál.)
2. Válassza az „[AV] Samsung Soundbar C4-Series” vagy „[AV] Soundbar C4-Series” opciót a televízió képernyőjén levő listán.

A rendelkezésre álló Soundbar „Needs Pairing” vagy „Paired” felirattal van megjelölve a televízió Bluetooth eszköz listáján. A Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, és hozzon létre kapcsolatot.

- Ha a televízió csatlakoztatva van, a [TV Név] → „BT” jelenik meg a Soundbar elülső kijelzőjén.

1. Most már hallhatja a televízió hangját a Soundbarból.

Ha a TV nem találja a Soundbart

- Csatlakoztassa a TV-t és a Soundbart optikai kábel segítségével, és válassza ki a „D.IN” módot a (Forrás) gomb megnyomásával a Soundbar tetején. Ellenőrizze, hogy megfelelően működik-e az audiokimenet, majd folytassa a 2. és a 3. lépéssel.

Ha az eszköz csatlakozása nem sikerült

• Ha a korábban csatlakoztatott Soundbar tétel (pl. „[AV] Samsung Soundbar C4-Series“ vagy „[AV] Soundbar C4-Series“) jelenik meg a listán, törölje azt.
• Majd ismételje meg az 1-3. lépéseket.

MEGJEGYZÉS

- Miután első alkalommal csatlakoztatta a Soundbart a TV-hez, használja a „BT READY” módot az újbóli csatlakozáshoz.

A Soundbar leválasztása a televízióról

Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A televízió egy rövid ideig válaszra vár a Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a televízió modelljétől függően eltérő lehet.)
• Ha a Soundbar és a TV közötti automatikus Bluetooth csatlakozást törölni kívánja, tartsa lenyomva 5 másodpercig a Balra gombot a távirányítón, mialatt a Soundbar „BT READY” állapotban van. (TV csatlakoztatása be/ki)

Mi a különbség a BT READY és a BT PAIRING között?

• BT READY : Ebben a módban megkeresheti a korábban csatlakoztatott televíziókat, vagy csatlakoztathat egy korábban csatlakoztatott mobileszközt a Soundbarhoz.
• BT PAIRING : Ebben a módban csatlakoztathat egy új eszközt a Soundbarhoz. (Nyomja meg a távirányító ✗ PAIR gombját, vagy tartsa nyomva 5 másodpercnél hosszabban a 📄 (Forrás) gombot a Soundbar tetején a Soundbar „BT” módjában, „BT READY” állapotban.)

MEGJEGYZÉSEK

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

– Ha erős elektromos mező van a Soundbar körül.
– Ha egyszerre kettő vagy több Bluetooth eszközt csatlakoztat a Soundbarhoz.
– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak.

Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

07 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

Csatlakoztasson külső eszközt vezetékes kapcsolattal vagy Bluetooth-kapcsolattal, hogy a külső eszköz hangját lejátszhassa a Soundbaron.

Csatlakoztatás Optikai Kábellel

1. Csatlakoztassa a központi egységen levő DIGITAL AUDIO IN (OPTICAL) csatlakozót a Forráseszköz OPTICAL OUT csatlakozójához egy digitális optikai kábellel.
2. Válassza a „D.IN” módot, a (Forrás) gomb megnyomásával a felső panelen vagy a távirányítón.

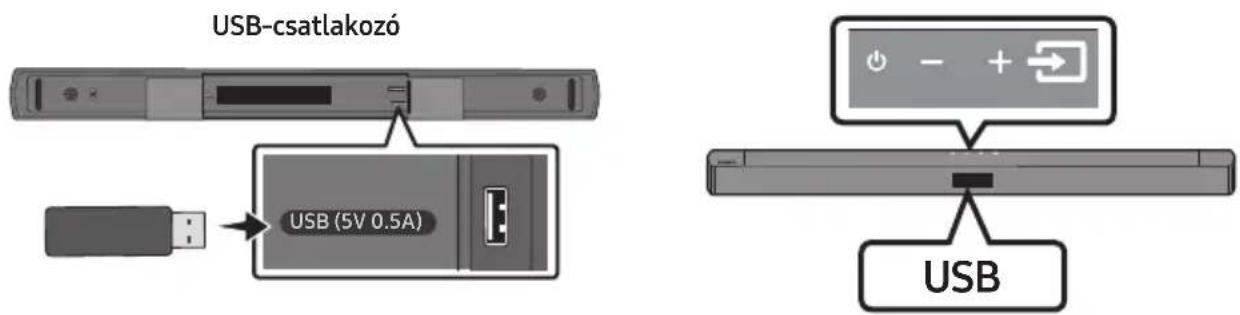

08 USB TÁROLÓESZKÖZ CSATLAKOZTATÁSA

Lejátszhatók USB adathordozón található zenefájlok a Soundbaron keresztül.

1. Csatlakoztassa az USB eszközt a készülék alján levő USB-porthoz.
2. Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, majd válassza a „USB” lehetőséget.
3. Az „USB” felirat jelenik meg a kijelzön.
4. Lejátszhat USB adathordozón levő zenefájlokat a Soundbaron keresztül.

- A Soundbar automatikusan kikapcsol (Auto Power Down), ha nincs USB eszköz csatlakoztatva több, mint 18 percig.

Kompatibilitási lista

Kiterjesztés	Kodek	Mintavételezési frekvencia	Bitsebesség
*.mp3 MPEG 1 Layer2 32 kHz – 48 kHz 32 – 320 kbps
*.wma	WMA7/8/9	32 kHz – 48 kHz	32 – 320 kbps
*.ogg	Vorbis	32 kHz – 48 kHz	45 – 500 kbps
*.aac*.m4a*.mp4(Csak hang)	AAC-LC (MPEG2,/MPEG4)	32 kHz – 48 kHz 32 – 320 kbps
*.wav	LPCM	32 kHz – 192 kHz	1024 – 9216 kbps
*.flac	FLAC	32 kHz – 192 kHz	162 – 8100 kbps
*.aiff	AIFF	32 kHz – 192 kHz	1024 – 9216 kbps

• Ha túl sok mappa (kb. 256) vagy fájl (kb. 999) van az USB-eszközön, akkor a Soundbarnak egy kis időbe telhet elérni és lejátszani a fájlokat.
• Támogatott USB-fájlrendszer: FAT16, FAT32, NTFS

09 MOBILESZKÖZ CSATLAKOZTATÁSA

Csatlakozás Bluetooth-on Keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Egyszerre csak egy Bluetooth eszköz csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a ✝ PAIR gombot a távirányítón, a „BT PAIRING” módba történő lépéshez.

(VAGY) a. Nyomja meg a (Forrás) gombot a felső panelen, majd válassza ki a „BT” módot. A „BT” megváltozik „BT PAIRING” automatikusan pár másodperc alatt, vagy „BT READY” feliratra vált, ha van már korábban elmentett csatlakozás.

b. Ha a „BT READY” megjelenik, tartsa lenyomva a (Forrás) gombot a Soundbar felső panelén több mint 5 másodpercig a „BT PAIRING” megjelenítéséhez.

1. Válassza az „[AV] Samsung Soundbar C4-Series“ vagy „[AV] Soundbar C4-Series“ opciót a listán.

- Ha egy Soundbar csatlakoztatva van a Bluetooth eszközhöz, a [Bluetooth Eszköz Név] → „BT” jelenik meg az elülső kijelzőn.

1. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön levő zenefájlokat a Soundbaron keresztül.

Ha az eszköz csatlakozása nem sikerült

- Ha a korábban csatlakoztatott Soundbar tétel (pl. „[AV] Samsung Soundbar C4-Series“ vagy „[AV] Soundbar C4-Series“) jelenik meg a listán, törölje azt.

- Majd ismételje meg az 1. és 2. lépést.

MEGJEGYZÉS

- Miután első alkalommal csatlakoztatta a Soundbart a mobileszközt, használja a „BT READY” módot az újbóli csatlakozáshoz.

Mi a különbség a BT READY és a BT PAIRING között?

• BT READY : Ebben a módban megkeresheti a korábban csatlakoztatott televíziókat, vagy csatlakoztathat egy korábban csatlakoztatott mobileszközt a Soundbarhoz.
• BT PAIRING : Ebben a módban csatlakoztathat egy új eszközt a Soundbarhoz. (Nyomja meg a távirányító) ✗ PAIR gombját, vagy tartsa nyomva 5 másodpercnél hosszabban a 📄 (Forrás) gombot a Soundbar tetején a Soundbar „BT” módjában, „BT READY” állapotban.)

MEGJEGYZÉSEK

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

– Ha erős elektromos mező van a Soundbar körül.
– Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

- A Soundbar támogatja az SBC adatokat (44,1 kHz, 48 kHz).

- Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.

- Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós) funkciót támogatja.

- Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a „[AV] Samsung Soundbar C4-Series” vagy „[AV] Soundbar C4-Series” elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan „BT” módba vált.

– Csak akkor elérhető, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.)

- A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a „BT READY” üzenet látható.

- A Soundbar nem párosítható másik Bluetooth eszközhöz, ha a készülék már Bluetooth módban van, és egy Bluetooth eszközhöz van párosítva.

Bluetooth Power Be (SOUND MODE)

Ha egy korábban párosított Bluetooth eszköz megpróbál párosítást létrehozni a Soundbarral, amikor a Bluetooth Power funkció be van kapcsolva, és a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

1. Tartsa lenyomva a SOUND MODE gombot a távirányítón legalább 5 másodpercig, mialatt a Soundbar be van kapcsolva.
2. A Soundbar kijelzőjén megjelenik az „ON-BLUETOOTH POWER” felirat.

A Bluetooth eszköz leválasztása a Soundbar-ról

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati útmutatójában olvashat.

• Az Soundbar csatlakoztatása megszűnik.
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközröl, a „BT DISCONNECTED” jelenik meg az Soundbar kijelzőjén.

A Soundbar leválasztása a Bluetooth eszközröl

Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközról, a „BT DISCONNECTED” jelenik meg az Soundbar kijelzőjén.

MEGJEGYZÉSEK

• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.

További információk a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz.

• A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha: – Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez.
  – Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak.
  – Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN.

- Helyezze el a Bluetooth-eszközt az Soundbar közelében.

- Minél nagyobb az Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat.

Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik.

- Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.

- A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok.

- Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése során.

10 A FALI KONZOL FELSZERELÉSE

Óvintézkedések a felszerelés során

• Csak függöleges falra szerelje.
- Ne telepítse a terméket magas hőmérsékletű vagy magas páratartalmú helyre.
- Ellenőrizze, hogy elég erős-e a fal a készülék súlyának megtartására. Ellenkező esetben a telepítés előtt erősítse meg a falat, vagy válasszon másik telepítési helyet.

- Vásároljon és használjon a falnak megfelelő rögzítőcsavarokat és horgonyokat (gipszkarton, vaslemez, fa, stb.). Ha lehetséges, a rögzítőcsavarokat tiplikbe csavarja.

- Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbart felszerelni tervezi.

- Átmérő: M5

- Hossz: 35 mm vagy hosszabb javasolt.

- A Soundbar falra történő felszerelése előtt csatlakoztassa kábeleket az egységtől a külső készülékekhez.

- Felszerelés előtt győződjön meg róla, hogy az egység ki van kapcsolva és le van választva az áramforrásról. Ellenkező esetben a készülék áramütést okozhat.

Fali konzol komponensek

Falikonzol sín

Tartócsavar Csavar

1. Helyezze a Falikonzol sínt a fal felszínére.

2. A Falikonzol sínt szintbe hozva kell elhelyezni.

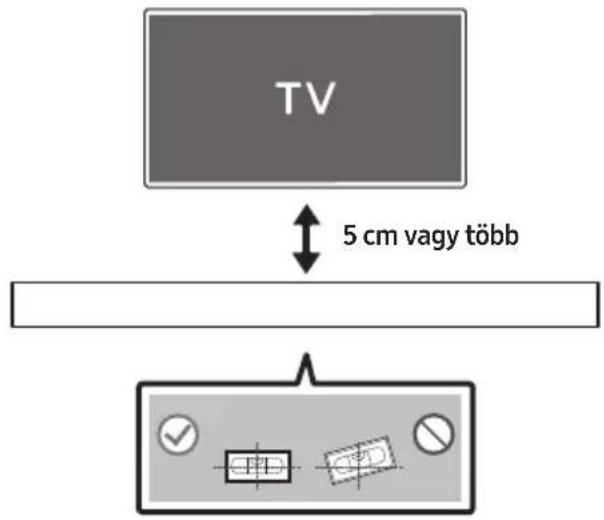

3. Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-el a TV alá helyezze el.

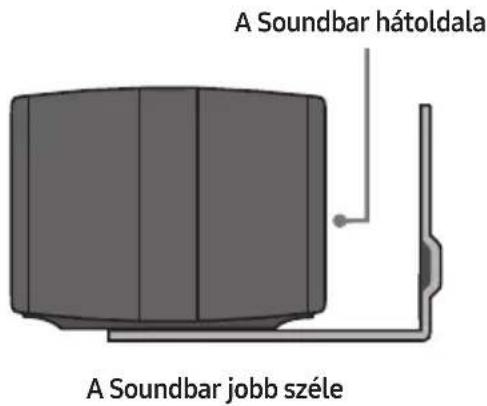

1. Igazítsa a Falikonzol sín középső vonalát a TV közepéhez (ha a Soundbart a TV alá szereli fel), majd ragasztószalaggal rögzítse a Falikonzol sín a falra.

- Ha a felszerelés nem televízió alá történik, akkor igazítsa a Középső vonalát a felszerelési terület közepéhez.

1. Nyomjon egy tollhegyet vagy hegyes ceruzát a A-TYPE képek közepén keresztül, a sín mindkét végén, hogy megjelölhesse a lyukakat a tartócsavarok számára, majd távolítsa el a Falikonzol sín.

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.

- Ha a jelölések nem egyeznek meg a csonkok pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat használ, akkor ellenőrizze, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz.

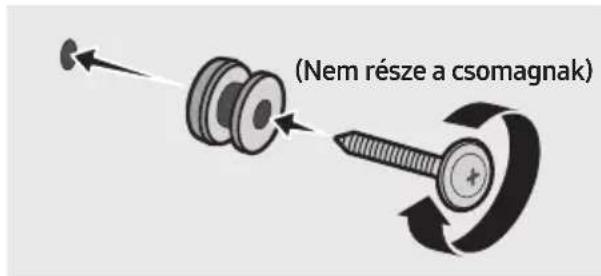

1. Nyomjon egy csavart (nem része a csomagnak) valamennyi Tartócsavar keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.

1. Szereljen fel 2 Fali Konzol a megfelelő tájolásban a Soundbar aljára, 2 Csavart használatával.

- Az összeszerelés során győződjön meg arról, hogy a Fali Konzol felfüggesztő része a Soundbar hátoldala mögött legyen.

1. Szerelje fel a Soundbart a mellékelt Fali Konzol, a Fali Konzol felfüggesztésével a falon levő Tartócsavar.

1. Az alábbi ábrán látható módon csúsztassa le a Soundbart, hogy a Tartócsavar stabilan megtartsák a Fali Konzol.

- Helyezze be a Tartócsavar a (Falikonzolok) széles (alsó) részébe, majd csúsztassa le a Fali Konzol, hogy a Tartócsavar stabilan megtartsák a Fali Konzol.

Helyezze a Soundbart egy TV állványra.

A képen látható módon igazítsa a Soundbar közepét a TV közepéhez, óvatosan helyezze a Soundbart a TV állványra.

Az optimális hangminőség elérése érdekében helyezze a Soundbar-t legalább 3 cm-re a TV elülső oldalától.

MEGJEGYZÉS

- Győződjön meg arról, hogy a Soundbar sík és szilárd felületen van elhelyezve.

12 SZOFTVERFRISSÍTÉS

Előfordulhat, hogy a Samsung a jövőben szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez.

USB-csatlakozó

Ha rendelkezésre áll frissítés, frissítheti az eszközszoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához. A frissítés fájlok letöltésével kapcsolatos további információkért látogasson el a Samsung honlapjára a (www.samsung.com→Support) címen.

Ezt követően válassza ki a termék típusát vagy adja meg a Soundbarja modellszámát, és válassza ki a Szoftverek és Alkalmazások opciót, majd a Letöltéseket. Vegye figyelembe, hogy az opció nevei változhatnak.

Frissítési Folyamat

Fontos: A frissítési funkció törli az összes felhasználói beállítást. Azt tanácsoljuk, hogy jegyezze fel az egyéni beállításokat, így egyszerűen visszaállíthatja őket a frissítést követően. Vegye figyelembe, hogy a firmware frissítése visszaállítja a mélysugárzó csatlakozást is.

1. Csatlakoztassa az USB meghajtót a készülék USB-portjához.
   Fontos: Győződjön meg arról, hogy nincsenek zenefájlok az USB-meghajtón. Ez a firmware frissítésének hibáját okozhatja.

2. Látogasson el a (samsung.com) címre → válassza a Modellszám megadása lehetőséget, és adja meg a Soundbar modelljét. Válassza a kézikönyvek és letöltések lehetőséget, és töltse le a legfrissebb szoftverfájlt.

3. Mentse el a letöltött szoftvert egy USB memóriaegységre, és válassza a „Kibontás Ide“ lehetőséget a mappa kibontásához.

4. Kapcsolja ki a Soundbart és csatlakoztassa az USB porthoz az USB memóriaegységet, amely a szoftverfrissítést tartalmazza.

5. Kapcsolja be a Soundbart és a forrást váltsa „USB” módra. 3 percen belül az „UPDATE” jelenik meg, és a frissítés megkezdődik.

6. A frissítés végén a Soundbar kikapcsol. Kapcsolja be a Soundbart, majd tartsa nyomva 5 másodpercig a — + (Hangerő) gombot a felső panelen. Az „INIT OK” felirat jelenik meg a kijelzón, és a Soundbar visszaáll.

- A termék KETTŐS INDÍTÁS funkcióval rendelkezik. Ha a firmware frissítése nem sikerült, újra frissítheti a firmware-t. Csatlakoztassa a Soundbar tápkábelét, miközben be van helyezve a frissítőfájlt tartalmazó pendrive. Újra elindul a frissítés, de a kijelzőn nem jelenik meg semmi. A frissítés 2 perc elteltével befejeződik.

1. Állítsa vissza a beállításokat a Soundbaron.

Ha a UPDATE nem jelenik meg

1. Kapcsolja ki a Soundbar-t, és válassza le, majd csatlakoztassa újra a Soundbar USB portjához az USB tárolóeszközt, amely a frissítési fájlokat tartalmazza.
2. Húzza ki a Soundbar hálózati kábelét, csatlakoztassa ismét, majd kapcsolja be a Soundbart.

MEGJEGYZÉSEK

• Előfordulhat, hogy a firmware frissítése nem működik megfelelően, ha az USB tárolóeszközön a Soundbar által támogatott audiofájlok találhatók.
• A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt.
• A frissítés befejezése után a Soundbarban lévő felhasználói beállítások alaphelyzetbe állhatnak. Ezért azt tanácsoljuk, hogy jegyezze fel az egyéni beállításokat, így egyszerűen visszaállíthatja őket a frissítést követően. Vegye figyelembe, hogy a firmware frissítése visszaállítja a mélysugárzó csatlakozást is. Ha a frissítés után a mélysugárzó nem csatlakozik újra automatikusan, tekintse meg a 16. oldalt. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy az USB memóriaegység nem hibás-e.
• A Mac OS felhasználóknak az MS-DOS (FAT) lehetőséget kell használniuk USB formátumként.
• Az USB tárolóeszköz gyártójától függően előfordulhat, hogy az USB-n keresztül történő frissítés nem érhető el.

13 HIBAELHÁRÍTÁS

Mielött segítséget kérne, ellenőrizze a következőket:

A Soundbar nem kapcsol be.

→Ellenőrizze, hogy a Soundbar tápkábele megfelelően van-e bedugva a konnektorba.

Hibásan működik a Soundbar.

→A tápkábel eltávolítása után helyezze be újra.
→Kapcsolja ki, majd be a külső eszközt, és próbálja újra.
→Ha nincs jel, a Soundbar egy bizonyos idő elteltével automatikusan kikapcsol. Kapcsolja be a készüléket. (Lásd a 7 oldalt.)

Ha nem működik a távirányító.

→Fordítsa a távirányítót egyenesen a Soundbar felé.
→Cserélje ki újakra az elemeket.

A Soundbar nem ad ki hangot.

→A Soundbar hangereje túl alacsony vagy némítva van. Állítsa be a hangerőt.
→Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét.
→A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget.
(Samsung TV: Fömenü (n)→ Menü →
Beállítások ( → Összes beállítás ( ) Hang → Hangkimenet → Válassza a Soundbar lehetőséget)
→Lehet, hogy laza a Soundbar kábelcsatlakozása. Távolítsa el a kábelt és csatlakoztassa újra.
→Távolítsa el a tápkábelt teljesen, csatlakoztassa újra, és kapcsolja be a készüléket.
→ Inicializálja a terméket, és próbálja újra. (Lásd a 31 oldalt.)

A mélysugárzó nem ad ki hangot.

→Ellenőrizze, hogy a mélysugárzó hátulján lévő LED jelző kék színnel világít-e.
Csatlakoztassa újra a Soundbart és a mélysugárzót, ha a jelző kék színnel, lassú ütemben villog vagy pirosra vált. (Lásd a 17 oldalt.)
→Probléma merülhet fel, ha akadály van a Soundbar és a mélysugárzó között. Vigye el az eszközöket az akadályoktól.
→A közelben rádiófrekvenciás jeleket küldő egyéb eszközök megszakíthatják a kapcsolatot. Tartsa távol a hangszórót az ilyen eszközöktől.
→Távolítsa el és csatlakoztassa újra a hálózati csatlakozót.

A mélysugárzó hangereje túl alacsony.

→Lehet, hogy a lejátszott tartalom eredeti hangereje alacsony. Próbálja meg beállítani a mélysugárzó hangerőszintjét. (Lásd a 12 oldalt.)
→Hozza közelebb a mélysugárzó hangszóróját.

A Soundbar nem jelenik meg a Bluetooth-eszközök listáján a TV-n.

→Teljesen húzza ki, majd csatlakoztassa újra a Soundbar tápkábelét, és próbálkozzon újból a kereséssel. (Lásd a 20 oldalt.)
→Csatlakoztassa a TV-t és a Soundbart optikai kábel segítségével, és válassza ki a
„D.IN“ módot a ➞ (Forrás) gomb megnyomásával a Soundbar tetején. Ellenőrizze, hogy megfelelően működik-e az audiokimenet, és próbálkozzon újból a kereséssel. (Lásd a 20 oldalt.)

A Soundbar nem kapcsolódik Bluetoothon.

→ Új eszköz csatlakoztatásakor váltson a „BT PAIRING” beállításra a csatlakozáshoz.

(Nyomja meg a távirányító ✝ PAIR gombját, vagy tartsa nyomva legalább 5 másodpercig a készülék (Forrás) gombját a Soundbar tetején.)

→Ha a Soundbar egy másik eszközhöz van csatlakoztatva, akkor az eszköz váltásához először húzza ki a másik eszközt.

→Csatlakoztassa újra, miután eltávolította a csatlakoztatni kívánt eszközön a Bluetooth hangszóró listát. (Samsung TV: Főmenü

(→ Menü → Beállítások ( ) ➕ Összes beállítás ( ➕ Hang → Hangkimenet → Bluetooth-hangszórók listája)

→Távolítsa el és csatlakoztassa újra a hálózati csatlakozót, majd próbálja újra.

→ Inicializálja a terméket, és próbálja újra. (Lásd a 31 oldalt.)

Bluetoothos csatlakoztatásnál megszűnik a hang.

→Egyes készülékek, például mikrohullámú sütők, vezeték nélküli routerek stb. rádió-interferenciát okozhatnak, ha túl közel vannak a Soundbarhoz.

→Ha a Bluetoothon csatlakoztatott eszköz túl távol kerül a Soundbartól, akkor megszünhet a hang. Vigye közelebb az eszközt a Soundbarhoz.

→Ha a felhasználó teste érintkezésbe kerül a Bluetooth adó-vevővel, vagy a készülék fémbútorra van telepítve, akkor megszünhet a hang. Ellenőrizze a telepítési környezetet és a használat feltételeit.

A Soundbar nem kapcsol be automatikusan a TV-vel együtt.

→Ha a Soundbart kikapcsolja TV-nézés közben, akkor az energiaszinkronizálás a TV-vel ki van kapcsolva. Először kapcsolja ki a TV-t.

14 SZABADALMAK

Dolby

AUDIO

A nyílt forrásokkal kapcsolatos kérdések és kérések küldéséhez vegye fel a kapcsolatot a Samsung Open Source-al (http://opensource.samsung.com).

16 FONTOS MEGJEGYZÉS A SZERVIZZEL KAPCSOLATBAN

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha

(a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

(b) a készüléket javítómühelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

- A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

17 MÜSZAKI ADATOK ÉS ÚTMUTATÓ

Műszaki adatok

A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-C430 típusú készülék megfelel az alábbi műszaki jellemzőknek

Modellnév HW-C430
USB 5V/0,5A
Tömeg 1,4 kg
Méretek (Szé x Ma x Mé) 858,8 x 59,0 x 75,0 mm
Működési hőmérséklet +5°C - +35°C
Páratartalom 10% - 75%
ERŐSÍTŐNévleges teljesítmény	40W x 2, 6 ohm
Támogatott lejátszási formátumok(A DTS 2.0 hang DTS formátumban kerül lejátszásra.)	LPCM 2ch, Dolby AudioTM(Dolby® Digital -t támogatja), DTS
Mélysugárzó neve PS-WC44T
Tömeg 4,4 kg
Méretek (Szé x Ma x Mé) 181,5 x 343,0 x 272,0 mm
ERŐSÍTŐNévleges teljesítmény	190W
Teljes Energiafogyasztás Kikapcsolt Állapotban (W)	2,0W
BluetoothPort deaktiválási mód	Nyomja meg és tartsa nyomva a SOUND MODEgombot legalább 5 másodpercig a Bluetoothbekapcsolás funkció kikapcsolásához.

MEGJEGYZÉSEK

• A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.
• A súly- és méretadatok körülbelüli értékek.

- A Samsung kijelenti, hogy a jelen rádióberendezés megfelel az 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek. A teljes megfelelőségi nyilatkozat a http://www.samsung.com címen áll rendelkezésre; a Terméktámogatás részben adja meg a modell nevét. A jelen berendezés az EU valamennyi országában és az Egyesült Királyságban is működtethető.

- VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNY

RF max jeladó teljesítmény

100 mW 2,4 GHz - 2,4835 GHz

25 mW 5,725 GHz - 5,825 GHz

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. Számú irányelyben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.

Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere

(WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel kapcsolatban, pl. REACH, WEEE, Akkumulátorok, látogasson el az alábbi weboldalra: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD ELEKTRIČNOG UDARA, NE ODSTRANJUJTE POKLOPAC (ILI POLEDINU).

U UNUTRAŠNJOSTI NEMA DIJELOVA KOJE MOŽE SERVISIRATI KORISNIK. PREPUSTITE SERVISIRANJE KVALIFICIRANOM SERVISNOM OSOBLJU.

Objašnjenje simbola koji se mogu nalaziti na vašem proizvodu Samsung potražite u donjoj tablici.

	OPREZOPASNOST ODELEKTRIČNOG UDARA NEOTVARAJTE
	Ovaj simbol znači da je struja u unutrašnjosti visokog napona. Opasno je dolaziti u bilo kakav doticaj s unutarnjim sklopovima proizvoda.
	Ovaj simbol naznačuje da je uz uređaj priložena važna dokumentacija o njegovom radu i održavanju.
[w52z]	Proizvod II. razreda: Ovaj simbol označava da nije potrebna sigurnosna veza s uzemljenjem. Ako se taj simbol ne nalazi na proizvodu s kabelom za napajanje, proizvod MORA imati pouzdan spoj na zaštitno uzemljenje.
	AC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja AC napon.
	DC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja DC napon.
	Oprez, pogledajte upute za upotrebu: Ovaj simbol upućuje korisnika da potraži dodatne informacije u pogledu sigurnosti u korisničkom priručniku.

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite uređaj kiši ili vlazi.

OPREZ

• DA BISTE SPRIJEČILI ELEKTRIČNI UDAR, NAMJESTITE ŠIROKE KONTAKTE UTIKAČA U ŠIROK UTOR, UMETNUT DO KRAJA.
• Ovaj uređaj treba uvijek biti spojen na utičnicu izmjenične struje sa zaštitnim uzemljenjem.
• Da biste isključili uređaj iz struje, morate izvući utikač iz strujne utičnice. Stoga strujni utikač treba biti spreman za rad.
• Ne izlažite ovaj uređaj kapanju ili prskanju tekućina. Ne stavljajte predmete pune tekućine, poput vaza, na uređaj.
• Da biste potpuno isključili ovaj uređaj, morate izvući utikač za napajanje iz zidne utičnice. Stoga utikač mora uvijek biti lako dostupan.

MJERE OPREZA
