HW-C430 - Heliriba SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-C430 / HW-C440G
Mõõtmed (L x K x S)	858,8 x 59,0 x 75,0 mm
Kaal (heliriba)	1,4 kg
Kaal (subwoofer)	4,4 kg
Väljundvõimsus (heliriba)	40 W x 2 (6 ohms)
Väljundvõimsus (subwoofer)	190 W
Toide	CA 100-240 V, 50/60 Hz
Ooterežiimi energiatarve	2,0 W
Ühenduvus	Bluetooth, digitaalne optiline sisend, USB-port (5V/0,5A)
Helirežiimid	Surround Sound, Game, DTS Virtual:X, Standard
Eriefunktsioonid	Auto Power Down, Night Mode, Voice Enhance, Audio Sync, 7-ribaline ekvalaiser, subwooferi taseme juhtimine
TV ühilduvus	Juhtimine infrapuna-TV-puldi kaudu (Samsung, VIZIO, LG jne.)
Seinale paigaldus	Võimalik kaasasoleva kinnitusega
Puldi patareid	2 AAA patareid (ei ole kaasas)
Töötemperatuur	+5°C kuni +35°C
Tööniiskus	10 % ~ 75 %
Ohutus	Ärge avage seadet. Elektrilöögi oht. Vältige niiskust ja kuumusallikaid.
Hooldus	Puhastage pehme ja kuiva lapiga. Ärge kasutage kemikaale.
Varuosad ja remonditavus	Kasutaja poolt remonditavaid osi pole. Võtke ühendust kvalifitseeritud teenindusega.

Korduma kippuvad küsimused - HW-C430 SAMSUNG

Kuidas ühendada subwoofer juhtmevabalt heliribaga?

Ühendus toimub automaatselt sisselülitamisel. Kui see ebaõnnestub, tehke käsitsi ühendamine: hoidke subwooferi tagaosas nuppu ID SET all 5 sekundit, seejärel hoidke puldil nuppu Üles all 5 sekundit. Kui ühendus on loodud, süttib LINK LED-tuli püsivalt sinisena.

Kuidas kasutada puldist helitugevuse reguleerimiseks?

Kasutage üldise helitugevuse reguleerimiseks nuppe + / - (Helitugevus). Subwooferi taseme jaoks vajutage nuppe WOOFER (bass) üles/alla. Kõrgete ja madalate sageduste jaoks vajutage TONE CONTROL ja seejärel reguleerige üles/alla nuppudega.

Mida teha, kui heliriba heli katkeb või on katkendlik?

Kontrollige, et helitugevus poleks vaigistatud ja et see oleks piisavalt kõrge. Veenduge, et allikas on õigesti valitud. Kui probleem püsib, ühendage toitejuhe mõneks sekundiks lahti ja ühendage see uuesti. Kontrollige ka, et subwoofer oleks ühendatud (sinine tuli põleb).

Kuidas ühendada heliriba teleriga Bluetoothi kaudu?

Vajutage puldil nuppu PAIR, et lülituda režiimile BT PAIRING. Lülitage teleris Bluetooth sisse ja valige loendist [AV] Samsung Soundbar C4-Series. Kui ühendus on loodud, kuvatakse heliriba ekraanil teleri nimi.

Kuidas uuendada heliriba tarkvara?

Laadige uusim püsivara alla Samsungi veebisaidilt USB-mälupulgale (FAT-vormingus). Ühendage mälupulk heliriba USB-porti, seejärel lülitage heliriba režiimile USB. Ekraanil kuvatakse UPDATE ja uuendus algab. Ärge lülitage seadet uuendamise ajal välja.

Kuidas sünkroonida heli, kui heli jääb pildist maha?

Vajutage puldil nuppu Heli juhtimine, seejärel valige AUDIO SYNC. Kasutage üles/alla nuppe, et reguleerida viivitust 0–300 millisekundini, kuni heli on pildiga sünkroonis.

Kas ma saan heliriba juhtida oma teleri puldiga?

Jah, kui teie teler on ühilduv. Lülitage heliriba välja, seejärel hoidke puldil nuppu WOOFER all 5 sekundit, et lülituda režiimide OFF-TV REMOTE, SAMSUNG-TV REMOTE ja ALL-TV REMOTE vahel. Valige see, mis vastab teie telerile.

Kuidas kasutada öörežiimi?

Vajutage puldil nuppu Heli juhtimine, seejärel valige NIGHT MODE üles/alla nuppudega sisselülitamiseks (ON). See režiim vähendab valjude helide taset, säilitades samal ajal dialoogide selguse – ideaalne öiseks kuulamiseks.

Milliseid helivorminguid toetatakse USB-pordi kaudu?

Heliriba toetab MP3, WMA, OGG, AAC, WAV, FLAC ja AIFF faile. Diskreetimissagedused ja bitikiirused varieeruvad vorminguti. Toetatud failisüsteemid on FAT16, FAT32 ja NTFS.

Kuidas paigaldada heliriba seinale?

Kasutage kaasasolevat seinale kinnitamise juhendit aukude märkimiseks. Puurige augud ja sisestage seinale sobivad tüüblid. Kruvige kruvid (ei ole kaasas, läbimõõt M5, pikkus ≥35 mm) aukudesse. Kinnitage seinale kinnitamise kronsteinid kaasasolevate kruvidega heliriba tagaküljele, seejärel riputage heliriba seinale kruvidele.

KASUTUSJUHEND HW-C430 SAMSUNG

Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

ETTEVAATUST!

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama.

Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu toitevarustus vastaks toote põhjal asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda.

ETTEVAATUST! : Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

SISUKORD

01 Komponentide Kontrollimine 6

02 Toote Ülevaade 7

Soundbari esipaneel / ülemine paneel 7

Soundbari alumine paneel 8

03 Kaugjuhtimispuldi Kasutamine 9

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) 9

Kuidas kaugjuhtimispulti kasutada? ____ 9

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine ____ 13

Heliväljundi andmed erinevate heliefektirežiimide puhul ____ 13

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 14

04 Soundbari Ühendamine 15

Elektritoite ühendamine 15

Soundbari ühendamine bassikölariga 16

Samsungi juhtmevaba tagakölarikomplekti ühendamine Soundbariga ____ 18

05 Juhtmega ühenduse kasutamine teleriga 19

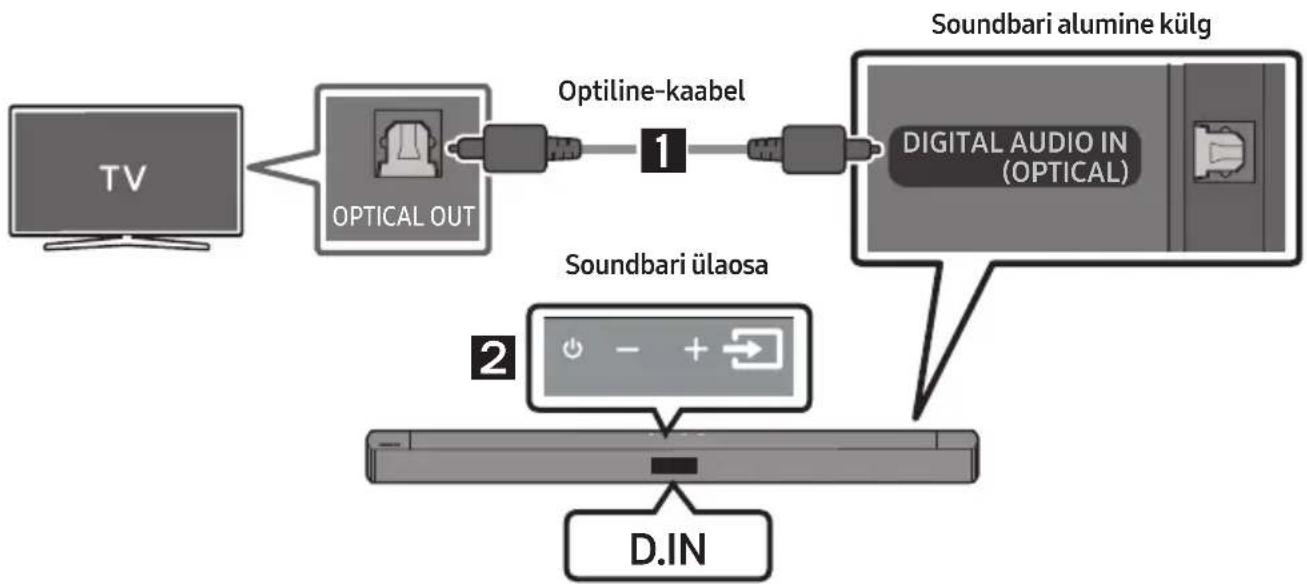

Ühendamine, kasutades optilist kaablit ____ 19

06 Juhtmevaba ühenduse kasutamine teleriga 20

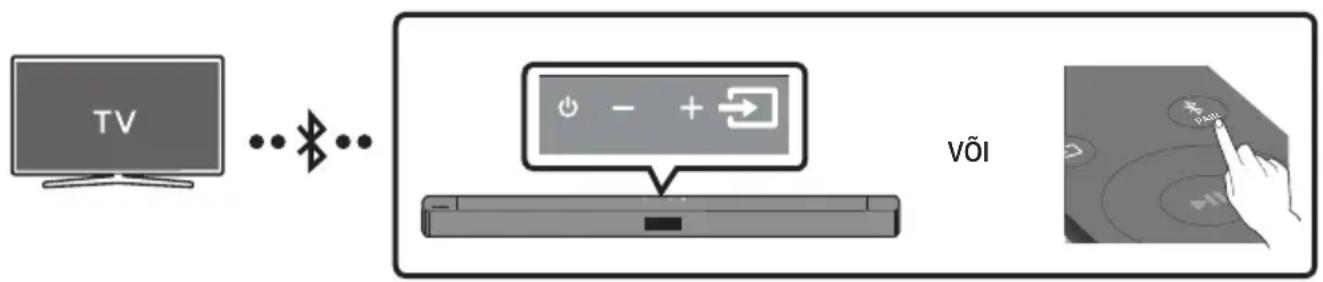

Teleri ühendamine: Bluetooth 20

07 Välisseadme Ühendamine 22

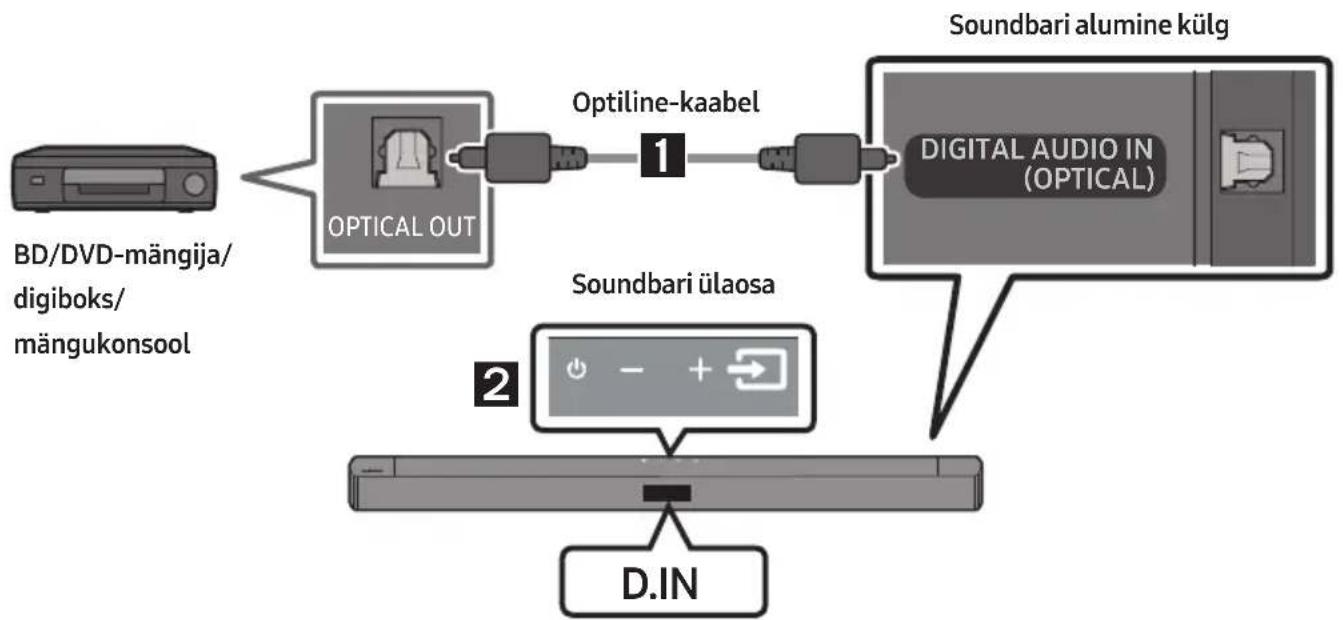

Ühendamine optilise kaabliga ____ 22

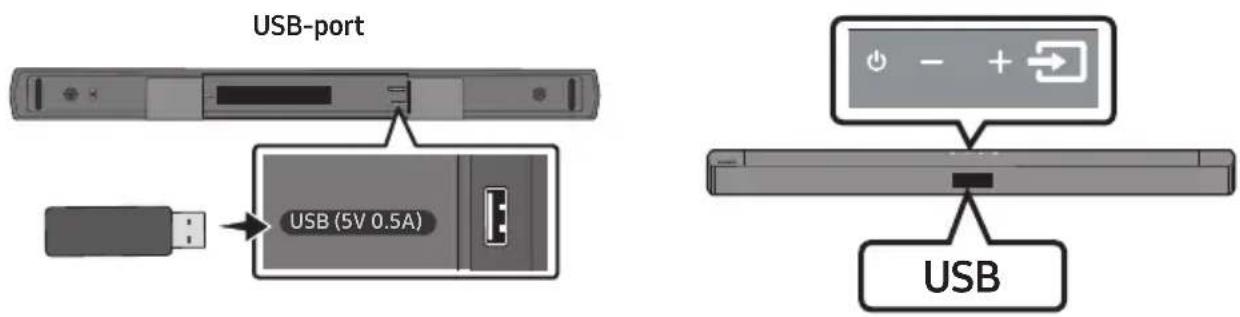

08 USB-Mäluseadme Ühendamine 23

09 Mobiilsideseadme Ühendamine 25

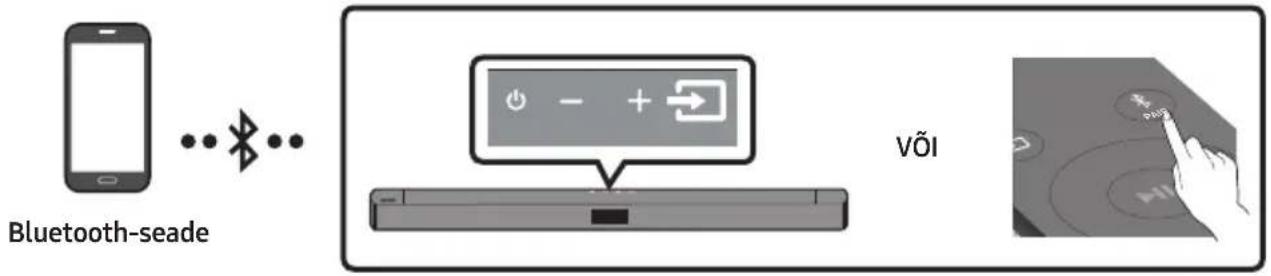

Ühendamine Bluetoothi kaudu 25

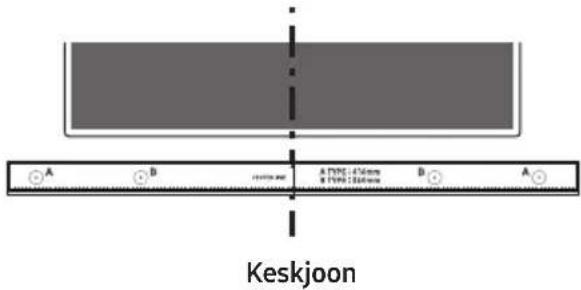

10 Seinakinnituse Paigaldamine 28

Ettevaatusabinõud paigaldamisel 28

Seinakinnituse komponendid ____ 28

11 Soundbari asetamine telerialusele 30

12 Tarkvara-Värskendus 31

15 Avatud Lähtekoodi Litsentsi Teatis 35

16 Oluline Teenusega Seotud Märkus 35

17 Tehnilised Andmed ja Teave 36

Tehnilised andmed 36

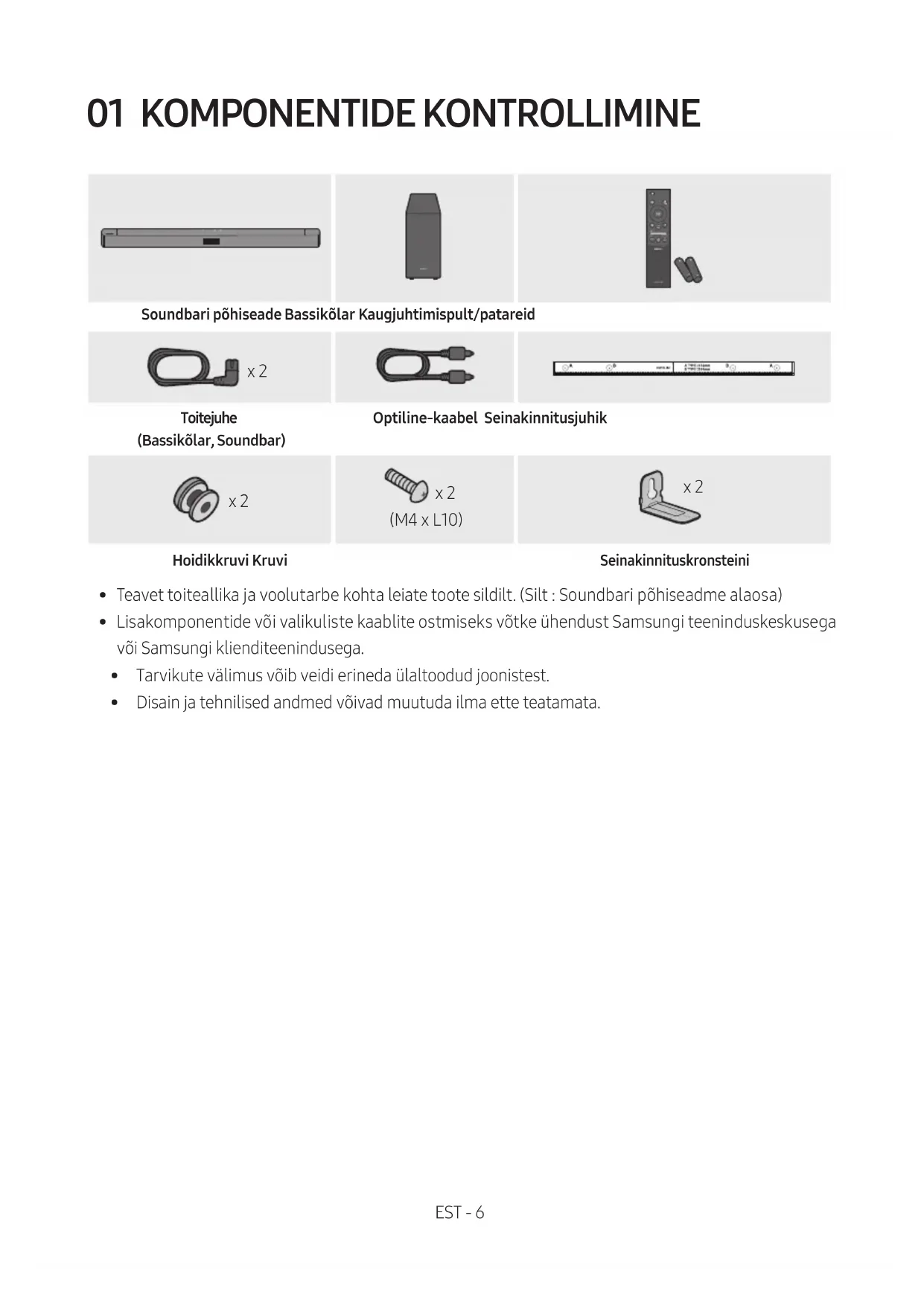

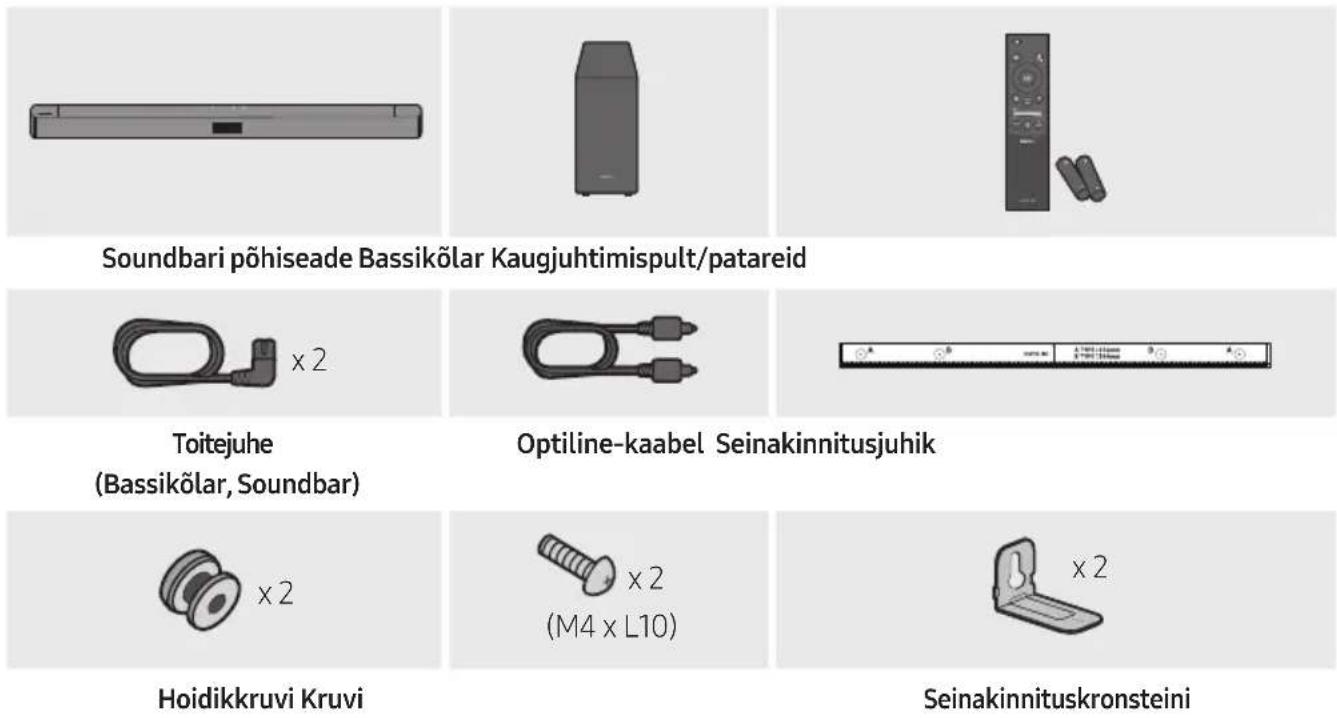

01 KOMPONENTIDE KONTROLLIMINE

• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.
• Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.
• Disain ja tehnilised andmed võivad muutuda ilma ette teatamata.

02 TOOTE ÜLEVAADE

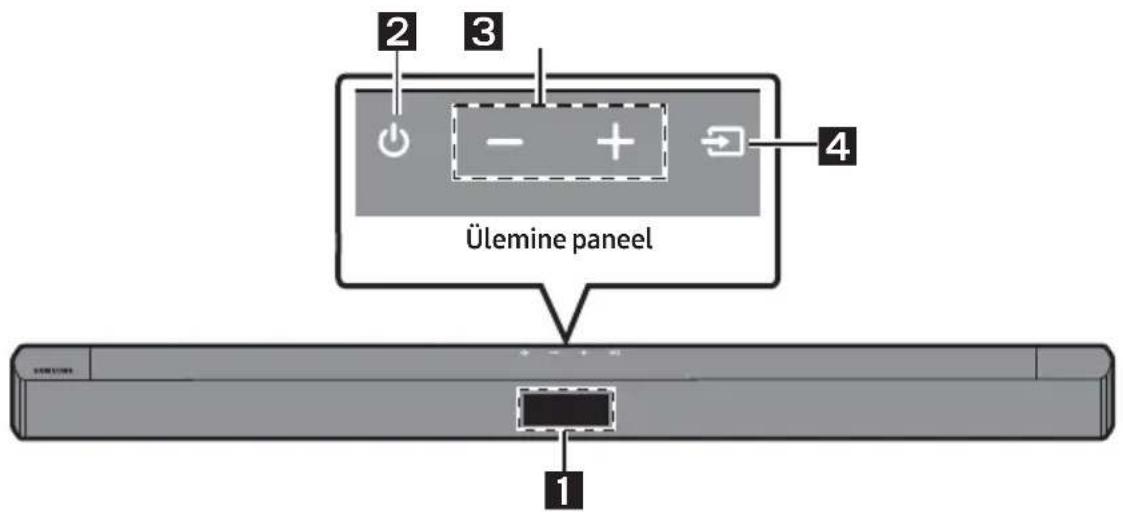

Soundbari esipaneel / ülemine paneel

1	EkraanKuvab toote oleku ja kasutatava režiimi.
2	Nupp (Hoide)Lülitab toite sisse ja välja.Auto Power Down funktsioonSeade lülitub automaatselt välja järgmistes olukordades.- Režiim D.IN / BT / USB: kui helisignaali ei ole 18 minutit.
3	Nupp (Helitugevus)Reguleerib helitugevust.Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
4	Nupp (Allikas)Valib allika sisendrežiimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	BLUETOOTH-režiim BT
	USB-režiim USB
	• Režiimi „BT PAIRING“ sisselülitamiseks muutke allikas režiimiks „BT“ olekus „BT READY“ ja vajutage siis ülemisel paneelil nuppu ➞ (Allikas) ja hoidke seda 5 sekundit all.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

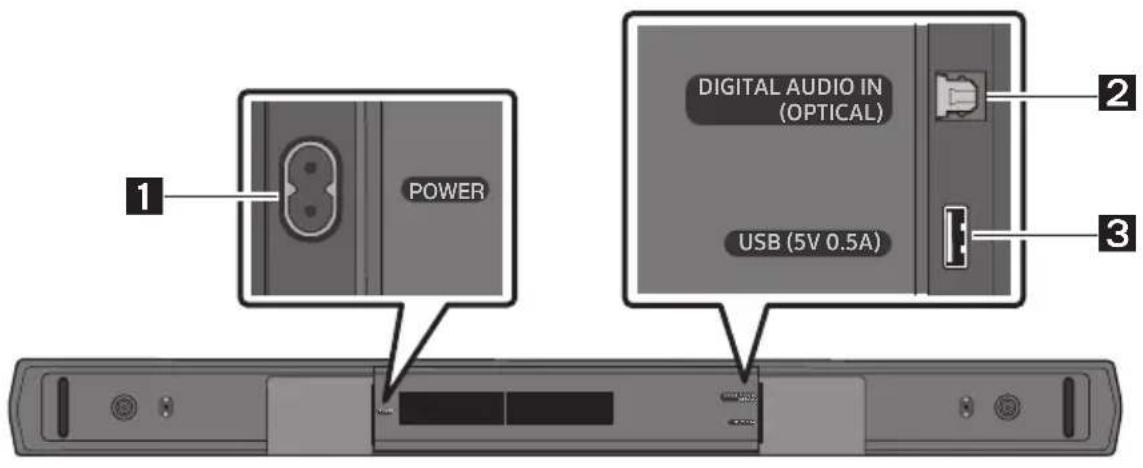

Soundbari alumine paneel

1	POWERÜhendage Soundbari AC toitekaabel.
2	DIGITAL AUDIO IN (OPTICAL)Saate ühendada välisseadme digitaalse (optilise) väljundiga.

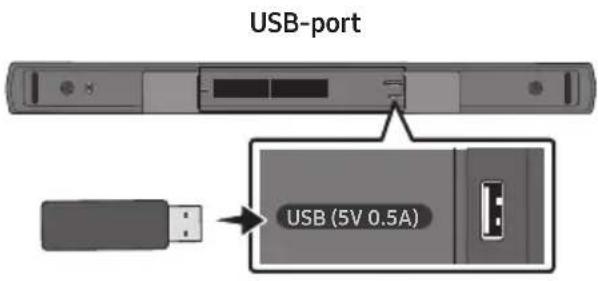

3	USB (5V 0.5A)Saate ühendada USB-seadme ja esitada Soundbari kaudu USB-seadmes olevaid muusikafaile.

• Toitejuhtme eemaldamisel pistikupesast tömmake pistikust. Ärge tömmake juhtmest.
• Ärge ühendage seda seadet või muid komponente vahelduvvooluvõrgu pistikupessa, enne kui kõik ühendused komponentide vahel on lõpetatud.

03 KAUGJUHTIMISPULDI KASUTAMINE

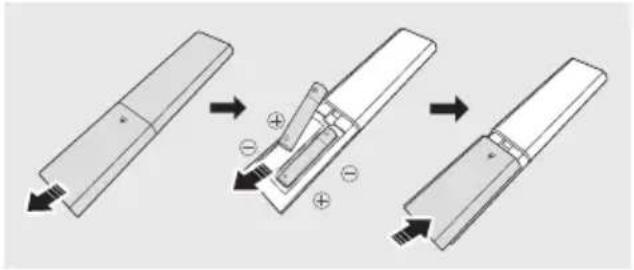

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage kaks AAA-patareid (1,5 V) öige suunaga. Lükake tagumine kate oma kohale tagasi.

Kuidas kaugjuhtimispulti kasutada?

1	Toide	Heliriba sisse- ja väljalülitamiseks.
2	Allikas	Vajutage heliribaga ühendatud allika valimiseks.
3	Vaigistamine	Vajutage heli vaigistamiseks nuppu QA (Vaigistamine).Vajutage uuesti vaigistuse väljalülitamiseks.
4	+Helitugevus	Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.• VaigistamineVajutage heli vaigistamiseks nuppuHelitugevus. Vajutage uuesti vaigistuse väljalülitamiseks.

5	CH LEVEL	Kui vajutate nuppu, saate reguleerida iga kölari helitugevust.Vajutage nuppu, et validaVIRTUAL CENTER LEVEL, ja seejärel reguleerige nuppude Üles/Allaabil helitugevust vahemikus -6 kuni +6.Kui tagakölarid (müüakse eraldi) on ühendatud, toetatakse sätetREAR LEVEL.Kasutage sätteREAR LEVELhelitugevuse reguleerimiseks vahemikus -6 kuni +6 nuppeÜles/Alla.
9	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/Paremale. Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.KordamineKordamisfunktsiooni kasutamiseks režiimis „USB“ vajutageÜlesnuppu.Muusika vahelejätmineVajutageParemalenuppu, et valida järgmine muusikafail. Vajutage Vasakulenuppu, et valida eelmine muusikafail.ID SETVajutageÜlesja hoidke seda 5 sekundit all, et lõpetadaID SET(kui loote ühendust juhtmevaba bassikõlari või juhtmevabade tagakõlaritega).
6	Heli juhtimine	Kui vajutate nuppu, saate määra helifunktsiooni. Soovitud sätteid saab kohandada nuppudegaÜles/AllaAUDIO SYNC → VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF-AUDIO SYNCKui teleri ja Soundbari vaheline heli ei ole sünkroonis, vajuge nuppu(jelijuhtimine) ja valige suvandAUDIO SYNC. Seejärel seadke heliviivitus vahemikku 0~300 ms, kasutades nuppeÜles/Alla.(Pole saadaval režiimis „USB“ või „BT“.)-VOICE ENHANCE ON/OFFSee režiim muudab filmides ja telesaadetes räägitava dialoogi kuulmise lihtsamaks.-NIGHT MODE ON/OFFSee režiim on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.HelifunktsiooniVOICE ENHANCE jaNIGHT MODEsaab lülitada olekusseON/OFF, kasutades nuppeÜles/Alla.Vajutage nuppu(Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz saab valida, kasutadesVasakule/Paremalenoolenuppu, ning köiki neist saab reguleerida vahemikus -6 kuni +6, kasutadesÜles/Alla.(Jälgige, et helirežiimiks oleks valitud „STANDARD“.)
7	BluetoothPAIR	Vajutage nuppu ✝ PAIR. Soundbari ekraanil kuvatakse „BT PAIRING".Selles režiimis saab ühendada Soundbari uue Bluetooth-seadmega, valides Bluetooth-seadme otsinguloendist Soundbari.
8	Esitamine/peatamine	Vajutage muusikafaili ajutiseks peatamiseks nuppu ▶II.Nupu uuesti vajutamisel jätkatakse muusikafaili esitamist.
10	Info	Vajutamise korral kuvatakse teave iga režiimi kohta. (Vt Ik 7.)
11	-SOUND MODE	Kui vajutate nuppu, saate valida soovitud helirežiimi.SURROUND SOUND → GAME → DTS VIRTUAL:X → STANDARD- SURROUND SOUNDPakub standardsest laiemat helivälja.-GAMEPakub ruumilist heli, et saaksite mängimise ajal tegevusse süüvida.-DTS VIRTUAL:XIga sisu kaasahaarav 3D-heli.-STANDARDVäljastab originaalheli.DRC (Dynamic Range Control)Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise.Dünaamikadiapasooni juhtimise (DRC) sisse- või väljalülitamiseks vajutage nuppu SOUND MODE ja hoidke seda rohkem kui 5 sekundit all samal ajal, kui Soundbari toide on välja lülitatud. Kui DRC on sisse lülitatud, vähendatakse valju heli. (Heli võib olla moonutatud.)Bluetooth PowerSee funktsioon lülitab Soundbari automaatselt sisse, saades varem ühendatud telerist või Bluetooth-seadmest ühendustaotluse.See seade on vaikimisi sisse lülitatud.- Funktsiooni Bluetooth Power väljalülitamiseks vajutage nuppu SOUND MODE jahoidke seda rohkem kui 5 sekundit all samal ajal, kui Soundbari toide on sisse lülitatud.

12	WOOFER WOOFER (BASS) TASE
		Liigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele -12 või vahemikus -6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.
13	TONE CONTROL	Kui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. • Vajutage nuppu, et valida TREBLE või BASS, ja seejärel reguleerige nuppude Üles/Alla abil helitugevust vahemikus -6 kuni +6.

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (Üles)	Teleri kaugjuhtimispuldiga sees/väljas (ooterežiim)	Lk 14
Vasakule	Teleri ühendamine sees/väljas (BT on valmis)	Lk 21
Üles ID SET Lk 10
[243H] (Heli juhtimine)	7 ribaga ekvalaiser (vajutage ja hoidke 5 sekundit all)	Lk 10
	Lähtesta (vajutage ja hoidke 10 sekundit all)	Lk 31
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 11
	Bluetooth Power Lk 11

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend			Väljund
			Ilma juhtmevaba tagakõlarikomplektita	Juhtmevaba tagakõlarikomplektiga
SOUND MODE	SURROUND SOUND	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	GAME	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	DTS VIRTUAL:X	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	STANDARD	2.0 kanalit	2.1 kanalit 2.1 kanalit
		5.1 kanalit 2.1	kanalit 2.1 kanalit

- Samsungi juhtmeta tagakõlarikomplekti saab osta eraldi. Komplekti ostmiseks võtke ühendust edasimüüjaga, kellelt ostsite Soundbari.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.
• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.

• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Kaugjuhtimispuldi nupp Kuva Olek
		(vaikerežiim)	Teleri kaugjuhtimispuldi keelamine.
			Samsungi teleri IR-kaugjuhtimispuldi lubamine.
			Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

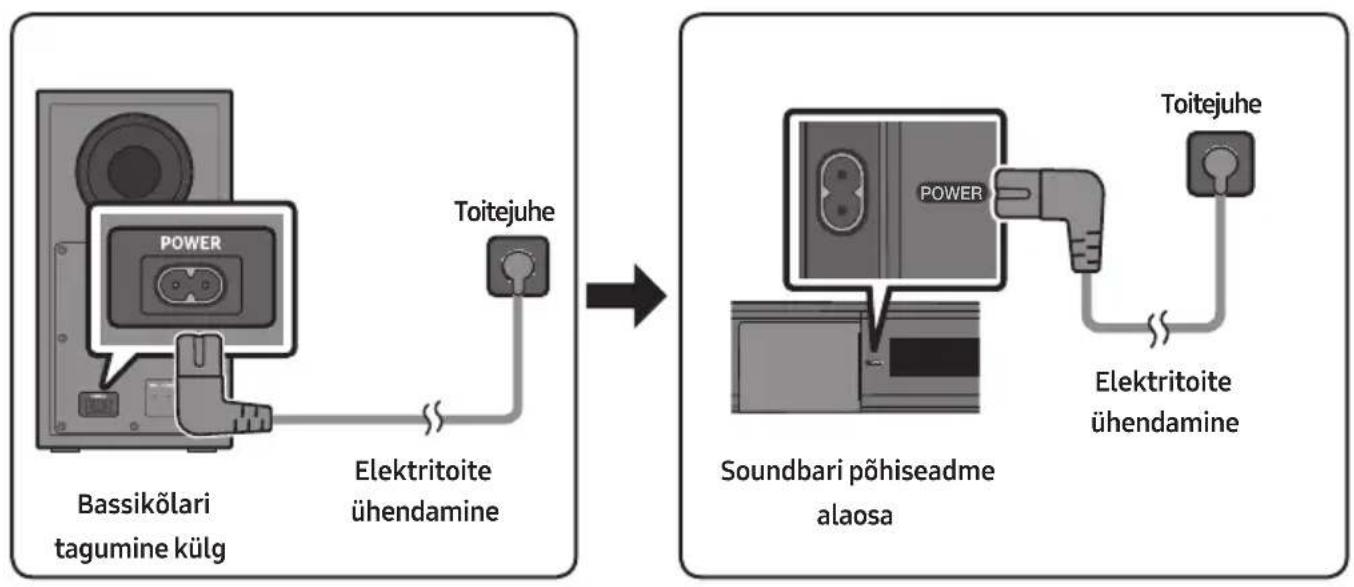

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada bassikõlar ja Soundbar järgmises järjestuses.

1. Ühendage toitekaabel bassikõlariga.
2. Ühendage toitekaabel Soundbariga.

Vaadake allolevaid jooniseid.

- Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt.

(Silt: Soundbari põhiseadme alaosa.)

Soundbari ühendamine bassikõlariga

Kui bassikõlar on ühendatud, saate nautida rikkalikku bassiheli.

Bassikõlari ja Soundbari automaatne ühendamine

Kui lülitate pärast Soundbari ja bassikõlari toitekaablite ühendamist toite sisse, ühendatakse bassikõlar automaatselt Soundbariga.

- Kui automaatne sidumine on lõpetatud, süttib bassikõlari taga olev sinine näidik.

LED-näidikud bassikölari tagaküljel

LED Olek Kirjeldus Lahendus
	Põleb	Edukalt ühendatud (tavatöö)	-
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine ei lõpe, proovige bassikõlar käsitsi ühendada. Vt lk 17.
	Põleb	Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud.
		Ühendamine ebaõnnestus	Ühendage uuesti. Vt käsitsi ühendamise suuniseid lk 17.
	Vilgub Tõrge		Vt juhendist Samsungi teeninduskeskuse kontaktandmeid.

Bassikölari käsitsi ühendamine, kui automaatne ühendamine nurjub

Enne allpool kirjeldatud käsitsi ühendamist

• Kontrollige, kas Soundbari ja bassikölari toitekaablid on korralikult ühendatud.
  • Veenduge, et Soundbar oleks sisse lülitatud.

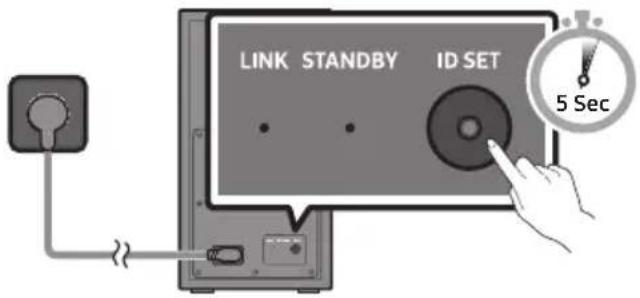

• Hoidke bassikõlari taga olevat nuppu ID SET vähemalt 5 sekundit vajutatuna.

- Bassikõlari taga olev punane näidik kustub ja sinine näidik vilgub.

Bassikölari tagumine külg

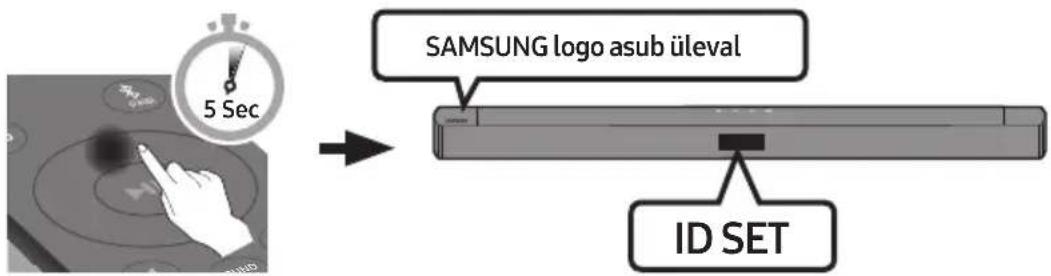

1. Esmalt vajutage kaugjuhtimispuldil nuppu, et ekraan sisse lülitada.

Vajutage kaugjuhtimispuldil nuppu Üles vähemalt 5 sekundit.

• Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja seejärel kaob.
• Soundbar lülitub automaatselt sisse, kui ID SET on löpetatud.

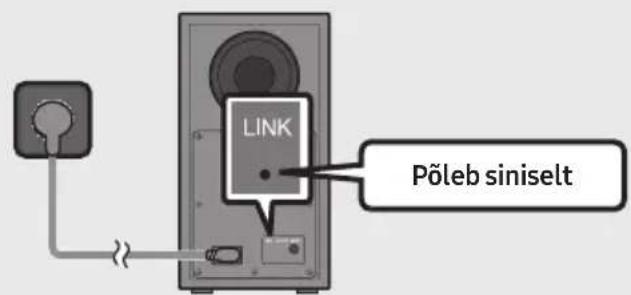

1. Kontrollige, kas LED-tuli LINK põleb siniselt (ühendamine lõpetatud).

LED-tuli LINK löpetab vilkumise ja jääb siniselt põlema, kui Soundbar ja juhtmevaba bassikõlar on omavahel ühendatud.

MÄRKUSED

• Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui köik ühendused komponentide vahel on lõpetatud.
• Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.
• Kui põhiseade on välja lülitatud, lülitub juhtmevaba bassikõlar ooterežiimi ja STANDBY LED tagaosas muutub pärast mitu korda siniselt vilkumist punaseks.
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (5,8 GHz), võivad häired põhjustada heli katkemist.
• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see võib olenevalt kasutuskeskkonnast erineda. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmevaba signaal ei läbi metalli.

ETTEVAATUSABINÕUD

• Juhtmevaba ühenduse vastuvõtuantennid on juhtmevabasse bassikõlarisse sisse ehitatud. Hoidke seadmeid eemal veest ja niiskusest.
• Optimaalse kuulamiskogemuse tagamiseks veenduge, et juhtmeta bassikõlari ja juhtmeta vastuvõtjamooduli (müüakse eraldi) ümbruses ei oleks takistusi.

Samsungi juhtmevaba tagakõlarikomplekti ühendamine Soundbariga

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9200S, müügil eraldi) Soundbariga.

Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti kasutusjuhendist.

05 JUHTMEGA ÜHENDUSE KASUTAMINE TELERIGA

Saate kuulata teleri heli Soundbari kaudu juhtmega või juhtmevaba ühendusega.

• Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abil juhtida.
• Seda funktsiooni saab kasutada 2017. aasta ja uuemate Bluetoothi toega Samsungi nutiteleritega, kui ühendate Soundbari teleriga, kasutades optilist kaablit.
• See funktsioon võimaldab kasutada ka teleri menüüd, et reguleerida helivälja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

Ühendamine, kasutades optilist kaablit

Kui edastatavad signaalid on vormingus Dolby Digital ja suvandi „Digitaalse väljundi helivorming“ seadeks on valitud teleris PCM, on soovitatud valida seadeks Dolby Digital. Pärast seade muutmist on võimalik nautida paremat helikvaliteeti. (Olenevalt teleri tootjast võib selle menüüs olla kasutatud Dolby Digitali ja PCM-i kohta teisi sõnu.)

Ühendamiseelne kontroll-loend

- Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

- Optilise kaabli kasutamisel peab see olema seatud režiimi „D.IN“.

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.
2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige režiim „D.IN“.

06 JUHTMEVABA ÜHENDUSE KASUTAMINE TELERIGA

Teleri ühendamine: Bluetooth

Kui teler on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nuppu ✝ PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI)
a. Vajutage ülemisel paneelil nuppu 📄 (Allikas) ja valige seejärel „BT“. „BT“ lülitub möne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY, kui saadaval on ühenduskirje.
b. Kui kuvatakse „BT READY“, hoidke nuppu (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING“.

1. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)
2. Valige teleri ekraanil kuvatavast loendist „[AV] Samsung Soundbar C4-Series“ või „[AV] Soundbar C4-Series“.

Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Needs Pairing“ või „Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.

- Kui teler on ühendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] → „BT“.

1. Nüüd kuulete Soundbari kaudu teleri heli.

Kui teler ei leia Soundbari

- Ühendage teler ja Soundbar optilise kaabliga ning valige režiim „D.IN“ vajutades Soundbari peal asuvat nuppu (Allikas). Kontrollige, kas heliväljund töötab normaalselt, ja jätkake 2. ja 3. etapiga.

Kui seadme ühendamine ebaönnestub

- Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar C4-Series“ või „[AV] Soundbar C4-Series“), siis kustutage see.

- Seejärel korrake 1.-3. sammu.

MÄRKUS

- Pärast seda, kui olete Soundbari esimest korda teleriga ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY“.

Soundbari ja teleri ühenduse katkestamine

Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel lülituge mis tahes režiimi, v.a „BT“.

- Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)

- Soundbari ja teleri vahelise Bluetooth-ühenduse katkestamiseks hoidke kaugjuhtimispuldil nuppu Vasakule 5 sekundit all, kui Soundbar on olekus „BT READY“. (Teleri ühendamine sees/väljas)

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

- BT READY : selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.

- BT PAIRING : selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage Soundbari kaugjuhtimispuldil nuppu ✝ PAIR või hoidke Soundbari peal asuvat nuppu ➞ (Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“ olekus „BT READY“.)

MÄRKUSED

- Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.

- Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.

- Soundbar lülitub automaatselt välja pärast 18 minutit olekus Valmis.

- Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.

– Soundbariga on ühendatud samal ajal kaks või rohkem Bluetooth-seadet.

- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

07 VÄLISSEADME ÜHENDAMINE

Looge ühendus välisseadmega kaabli või Bluetoothi abil, et esitada välisseadme heli Soundbari kaudu.

Ühendamine optilise kaabliga

1. Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
2. Režiimi „D.IN“ valimiseks vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu → (Allikas).

08 USB-MÄLUSEADME ÜHENDAMINE

Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

1. Ühendage USB-seade toote alaosas asuva USB-pordiga.

2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige „USB”.

3. Ekraanil kuvatakse teade „USB“.

4. Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

- Soundbar lülitub automaatselt välja (Auto Power Down), kui vähemalt 18 minuti jooksul ei ole olnud ühendatud ühtki USB-seadet.

Failivormingutüüpide ühilduvuse loend on järgmine

Laiend	Kodek	Diskreetimiskiirus	Bitikiirus
*.mp3 MPEG 1 Layer2 32 kHz ~ 48 kHz 32 kbit/s – 320 kbit/s
*.wma WMA7/8/9 32 kHz ~ 48 kHz 32 kbit/s – 320 kbit/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbit/s – 500 kbit/s
*.aac *.m4a *.mp4 (Ainult heli)	AAC-LC (MPEG2,/MPEG4)	32 kHz ~ 48 kHz 32 kbit/s – 320 kbit/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbit/s – 9216 kbit/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbit/s – 8100 kbit/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbit/s – 9216 kbit/s

• Kui USB-seadmesse on salvestatud on liiga palju kaustu (umbes 256) ja faile (umbes 999), võib Soundbaril kuluda failidele juurdepääsuks ja nende esitamiseks veidi aega.
  • Toetatud USB-failisüsteem: FAT16, FAT32, NTFS

09 MOBIILSIDESEADME ÜHENDAMINE

Ühendamine Bluetoothi kaudu

Kui mobiilsideseade on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe Bluetooth-seadme.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nuppu ✘ PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI) a. Vajutage ülemisel paneelil nuppu (Allikas) ja valige seejärel „BT“. „BT“ lülitub mõne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY, kui saadaval on ühenduskirje. b. Kui kuvatakse „BT READY“, hoidke nuppu (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING“.

1. Valige loendist „[AV] Samsung Soundbar C4-Series“ või „[AV] Soundbar C4-Series“.

- Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadme nimi] → „BT“.

1. Saate esitada Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar C4-Series“ või „[AV] Soundbar C4-Series“), siis kustutage see.
  • Seejärel korrake etappe 1 ja 2.

MÄRKUS

- Pärast seda, kui olete Soundbari esimest korda mobiilsideseade ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY“.

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.
• BT PAIRING : selles režiimis saab ühendada uue seadme Soundbariga.
  (Vajutage Soundbari kaugjuhtimispuldil nuppu ✝ PAIR või hoidke Soundbari peal asuvat nuppu 📄 (Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“ olekus „BT READY“.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 18 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar C4-Series“ või „[AV] Soundbar C4-Series“ seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi „BT“.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

- Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab „BT READY“.

- Soundbari ei saa teise Bluetooth-seadmega siduda, kui see on juba Bluetooth-režiimis ja Bluetooth-seadmega seotud.

Bluetooth Power Sees (SOUND MODE)

Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsioon Bluetooth Power Sees sisse lülitatud ja Soundbar välja lülitatud, lülitub Soundbar automaatselt sisse.

1. Vajutage kaugjuhtimispuldil nuppu SOUND MODE ja hoidke seda kauem kui 5 sekundit all, kui Soundbar on sisse lülitatud.

2. Soundbar ekraanil kuvatakse teade „ON-BLUETOOTH POWER“.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel lülituge mis tahes režiimi, v.a „BT“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
• Soundbar lülitub automaatselt välja pärast 18 minutit olekus Valmis.

Lisateavet Bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

- Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui: – osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.

– seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.

– see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.

• Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.
• Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.
• Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.
• Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral vöib heli kvaliteet halveneda takistuste, nt seinte vöi uste töttu.
• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

10 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seina paksuse ja tüübiga.
- Läbimõõt: M5
- Pikkus: soovitatavalt vähemalt 35 mm.
- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja toiteallikast lahti ühendatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik

Hoidikkruvi Kruvi

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

- Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

1. Suruge pastapliiatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva kujutise A-TYPE keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

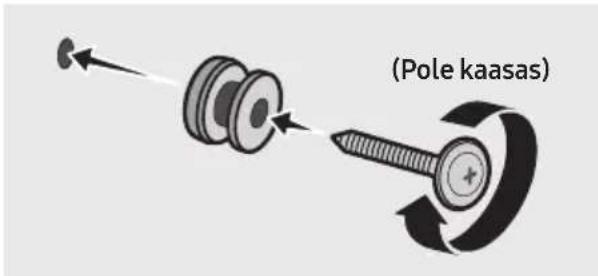

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

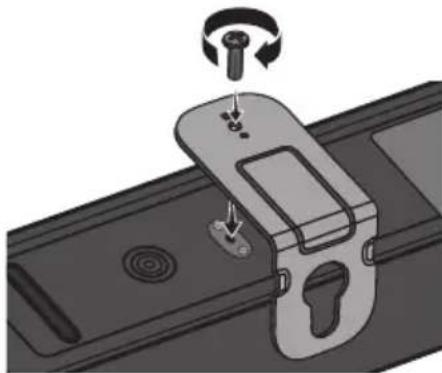

1. Paigaldage 2 Seinakinnituskronstein õiges suunas Soundbari põhjale, kasutades 2 Kruvi.

Nagu on joonisel näidatud, joondage Soundbari keskosa teleri keskosaga ja asetage Soundbar ettevaatlikult telerialusele.

Optimaalse helikvaliteedi tagamiseks paigutage Soundbar vähemalt 3 cm kaugusele teleri esiosast.

MÄRKUS

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.

12 TARKVARA- VÄRSKENDUS

Samsung võib pakkuda tulevikus värskendusi Soundbari süsteemi püsivara jaoks.

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti. Lisateavet värskendusfailide allalaadimise kohta leiate Samsung veebisaidilt (www.samsung.com →Support).

Seejärel valige toote tüüp või sisestage Soundbari mudelinumber, valige suvand Tarkvara ja rakendused ja seejärel Allalaadimised. Pange tähele, et suvandite nimed võivad erineda.

Värskendamistoiming

Tähtis! Värskendamisfunktsioon kustutab köik kasutajasätted. Soovitame teil oma sätted üles kirjutada, et saaksite need pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse.

1. Ühendage USB-mäluseade arvuti USB-porti. Tähtis!: Veenduge, et USB-mäluseadmel ei ole muusikafaile. See võib põhjustada püsivara värskendamise nurjumise.
2. Avage (samsung.com) → valige „Sisestage mudeli number“ ja sisestage oma Soundbari mudel. Valige juhendid ja allalaaditavad failid ning laadige alla uusim tarkvarafail..
3. Salvestage allalaaditud tarkvara USB-mälupulgale ja valige kausta lahtipakkimiseks suvand „Ekstrakti siia“.
4. Lülitage Soundbar välja ja ühendage USB-mäluseade, mis sisaldab USB-pordi tarkvaravärskendust.
5. Lülitage Soundbar sisse ja seadke allikas režiimile „USB“. 3 minuti jooksul kuvatakse „UPDATE“ ja värskendamine algab.
6. Kui värskendamine on löpule jõudnud, lülitub Soundbar välja. Lülitage Soundbar sisse ja vajutage ülapaneelil nuppu (Heltugevus) 5 sekundit. Ekraanil kuvatakse „INIT OK“ ja seejärel Soundbar lähtestatakse.

7. Sellel tootel on funktsioon DUAL BOOT. Kui püsivara värskendamine nurjub, saate värskendamist korrata. Soundbari toitejuhe on ühendatud, kui värskendusfailiga USB-seade on sisestatud. Värskendus algab uuesti, kuid VFD-l (luminofoorekraanil) pole midagi kuvatud. Värskendamine löpeb 2 minuti möödumisel.

8. Taastage Soundbari sätted.

1. Lülitage Soundbar välja, lahutage värskendamisfaile sisaldav mäluseade Soundbari USB-pordist ja ühendage see uuesti.
2. Lahutage Soundbari toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.

MÄRKUSED

• Püsivara värskendamine ei pruugi korralikult töötada, kui mäluseadmes on Soundbari toetatud helifaile.
• Ärge lahutage toitejuhet ega eemaldage USB-seadet värskenduste rakendamise ajal.
• Kui värskendamine on löppenud, vöidakse Soundbaris käivitada kasutajaseadistus.

Seega soovitame teil oma sätted üles kirjutada, et saaksite need pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikölari ühenduse. Kui ühendust bassikölariga ei taastata pärast värskendamist automaatselt, vaadake lk 16. Kui tarkvaravärskendus ebaönnestub, veenduge, et USB-mälupulk poleks defektne.

• Mac OS-i kasutajad peaksid kasutama USB vorminguna MS-DOS-i (FAT-i).
- USB kaudu värskendamine ei pruugi olenevalt mäluseadme tootjast saadaval olla.

13 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Soundbar ei lülitu sisse.

→Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

→Eemaldage toitejuhe ja ühendage see uuesti.
→Lülitage välisseade välja/sisse ja proovige uuesti.
→Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 7.)

Kui kaugjuhtimispult ei tööta.

→Suunake kaugjuhtimispult otse Soundbarile.
→Vahetage patareid.

Soundbar ei väljasta heli.

→Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.
→Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.
→Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht (n) → Menüü → Seaded (∅) → Köik seaded ( ) → Heli → Heliväljund → valige Soundbar)
→ Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.
→Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.
→ Lähtestage toode ja proovige uuesti. (Vt lk 31.)

Bassikõlar ei väljasta heli.

→Kontrollige, kas bassikõlari tagaküljel oleva LED-näidiku tuli põleb siniselt. Ühendage Soundbar ja bassikõlar uuesti, kui näidiku tuli vilgub aeglaselt siniselt või põleb punaselt. (Vt Ik 17.)
→Probleem võib ilmneda, kui Soundbari ja bassikõlari vahel on takistus. Viige seadmed kohta, kus takistusi pole.
→Ühendust võivad häirida muud lähedal raadiosageduslikke signaale saatvad seadmed. Hoidke kölar sellistest seadmetest eemal.
→Eemaldage toitepistik ja ühendage uuesti.

Bassikõlari helitugevus on liiga madal.

→Esitatava sisu originaalhelitugevus võib olla madal. Proovige reguleerida bassikõlari helitaset. (Vt lk 12.)
→Tooge bassikõlar endale lähemale.

Soundbari ei ole teleri Bluetooth-seadmete loendis.

→ Lahutage Soundbari toitejuhe täielikult ja ühendage uuesti ning proovige seejärel uuesti otsida. (Vt lk 20.)
→Ühendage teler ja Soundbar optilise kaabliga ning valige režiim „D.IN“, vajutades Soundbari peal asuvat nuppu
(Allikas). Kontrollige, kas heliväljund töötab normaalselt, ja proovige uuesti otsida. (Vt lk 20.)

Soundbar ei loo ühendust Bluetoothi kaudu.

→Uue seadme ühendamiseks lülitage režiimi „BT PAIRING“. (Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke Soundbari peal asuvat nuppu → (Allikas) vähemalt 5 sekundit all.)
→Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.
→Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsungi teler: Avaleht (n) → Menüü → Seaded (d) → Kõik seaded ( ) → Heli → Heliväljund → Bluetooth Kõlarite loend)
→Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.
→ Lähtestage toode ja proovige uuesti. (Vt lk 31.)

Bluetoothi kaudu ühendamisel heli kaob.

→Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.
→Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, vöib heli katkeda. Liigutage seade Soundbarile lähemale.
→Kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele, võib heli katkeda. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Soundbar ei lülitu koos teleriga automaatselt sisse.

→ Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Köigepealt lülitage välja teler.

14 LITSENTS

DOLBY AUDIO

Avatud lähtekoodidega seotud päringute ja küsimuste saatmiseks võtke ühendust Samsung Open Source'iga

(http://opensource.samsung.com).

16 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

17 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

Mudeli nimi HW-C430
USB 5V/0,5A
Mass 1,4 kg
Mõõtmed (L × K × S) 858,8 x 59,0 x 75,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Õhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvõimsus	40W x 2, 6 ohm
Toetatud esitamisvormingud(DTS 2.0 heli esitatakse vormingus DTS.)	LPCM 2ch, Dolby AudioTM(toetab Dolby® Digital), DTS
Bassikõlari nimi PS-WC44T
Mass 4,4 kg
Mõõtmed (L × K × S) 181,5 x 343,0 x 272,0 mm
VÕIMENDINimiväljundvõimsus	190W
Üldine voolutarve puhkerežiimis (W) 2,0W
BluetoothPordi inaktiveerimise meetod	Hoidke nuppu SOUND MODE all kauem kui 5 sekundit, et Bluetooth Power funktsioon välja lülitada.

MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale öiguse tehnilisi andmeid ette teatamata muuta.
  • Mass ja möötmed on ligikaudsed.

- Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste öigusaktide nõuetele. Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt: http://www.samsung.com, avage jaotis Tootetugi ja sisestage mudeli nimi. Antud seadet võib kasutada köigis EL-i riikides ja Ühendkuningriigis.

• JUHTMEVABA SEADME VÄLJUNDVÕIMSUS

RF maksimaalne saatja võimsus

100mW 2,4 GHz – 2,4835 GHz korral

25 mW 5,725 GHz – 5,825 GHz korral

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine

(Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt:
