HW-C430 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Samsung
Modèle	HW-C430 / HW-C440G
Dimensions (L x H x P)	858,8 x 59,0 x 75,0 mm
Poids (barre de son)	1,4 kg
Poids (caisson de basse)	4,4 kg
Puissance de sortie (barre de son)	40 W x 2 (6 ohms)
Puissance de sortie (caisson de basse)	190 W
Alimentation électrique	CA 100-240 V, 50/60 Hz
Consommation en veille	2,0 W
Connectivité	Bluetooth, entrée optique numérique, port USB (5V/0,5A)
Modes sonores	Surround Sound, Game, DTS Virtual:X, Standard
Fonctions spéciales	Auto Power Down, Night Mode, Voice Enhance, Audio Sync, égaliseur 7 bandes, contrôle du niveau du woofer
Compatibilité TV	Commande via télécommande TV infrarouge (Samsung, VIZIO, LG, etc.)
Montage mural	Possible avec support fourni
Piles de télécommande	2 piles AAA (non fournies)
Température de fonctionnement	+5°C à +35°C
Humidité de fonctionnement	10 % ~ 75 %
Sécurité	Ne pas ouvrir l'appareil. Risque de choc électrique. Éviter l'humidité et les sources de chaleur.
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter un service après-vente qualifié.

FOIRE AUX QUESTIONS - HW-C430 SAMSUNG

Comment connecter le caisson de basse sans fil à la barre de son ?

La connexion est automatique lors de la mise sous tension. Si elle échoue, effectuez une connexion manuelle : maintenez enfoncé le bouton ID SET à l'arrière du caisson de basse pendant 5 secondes, puis maintenez enfoncée la touche Haut de la télécommande pendant 5 secondes. Le voyant LED LINK s'allume en bleu fixe lorsque la connexion est établie.

Comment utiliser la télécommande pour régler le volume ?

Utilisez les touches + / - (Volume) pour régler le volume général. Pour le niveau du caisson de basse, appuyez sur les touches WOOFER (graves) haut/bas. Pour les aigus et graves, appuyez sur TONE CONTROL puis réglez avec les touches Haut/Bas.

Que faire si le son de la barre de son est coupé ou intermittent ?

Vérifiez que le volume n'est pas en mode sourdine et qu'il est suffisamment élevé. Assurez-vous que la source est correctement sélectionnée. Si le problème persiste, débranchez le cordon d'alimentation pendant quelques secondes puis rebranchez-le. Vérifiez également que le caisson de basse est connecté (voyant bleu allumé).

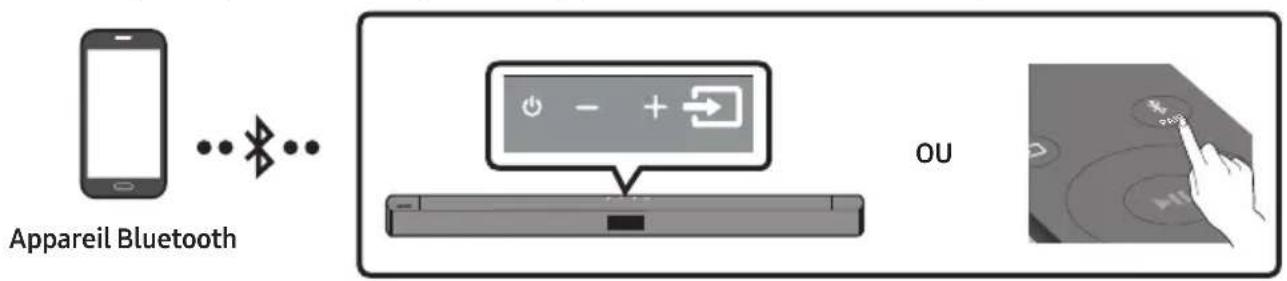

Comment connecter la barre de son à un téléviseur via Bluetooth ?

Appuyez sur la touche PAIR de la télécommande pour passer en mode BT PAIRING. Sur le téléviseur, activez le Bluetooth et sélectionnez [AV] Samsung Soundbar C4-Series dans la liste. Une fois connecté, le nom du téléviseur s'affiche sur l'écran de la barre de son.

Comment mettre à jour le logiciel de la barre de son ?

Téléchargez le dernier micrologiciel depuis le site Samsung sur une clé USB (format FAT). Branchez la clé sur le port USB de la barre de son, puis mettez la barre en mode USB. L'écran affiche UPDATE et la mise à jour démarre. Ne pas éteindre l'appareil pendant la mise à jour.

Comment synchroniser l'audio si le son est en retard sur l'image ?

Appuyez sur la touche Commande sonore de la télécommande, puis sélectionnez AUDIO SYNC. Utilisez les touches Haut/Bas pour régler le décalage de 0 à 300 millisecondes jusqu'à ce que le son soit synchronisé avec l'image.

Puis-je contrôler la barre de son avec la télécommande de mon téléviseur ?

Oui, si votre téléviseur est compatible. Éteignez la barre de son, puis maintenez enfoncée la touche WOOFER de la télécommande pendant 5 secondes pour basculer entre les modes OFF-TV REMOTE, SAMSUNG-TV REMOTE et ALL-TV REMOTE. Sélectionnez celui qui correspond à votre téléviseur.

Comment utiliser le mode Nuit ?

Appuyez sur la touche Commande sonore de la télécommande, puis sélectionnez NIGHT MODE à l'aide des touches Haut/Bas pour l'activer (ON). Ce mode réduit le volume des sons forts tout en conservant la clarté des dialogues, idéal pour une écoute nocturne.

Quels formats audio sont pris en charge via le port USB ?

La barre de son prend en charge les fichiers MP3, WMA, OGG, AAC, WAV, FLAC et AIFF. Les débits d'échantillonnage et les débits binaires varient selon le format. Les systèmes de fichiers pris en charge sont FAT16, FAT32 et NTFS.

Comment installer la barre de son au mur ?

Utilisez le guide de fixation murale fourni pour marquer les trous. Percez des trous et insérez des chevilles adaptées au mur. Vissez les vis (non fournies, diamètre M5, longueur ≥35 mm) dans les trous. Fixez les supports de fixation murale à l'arrière de la barre de son à l'aide des vis fournies, puis accrochez la barre sur les vis murales.

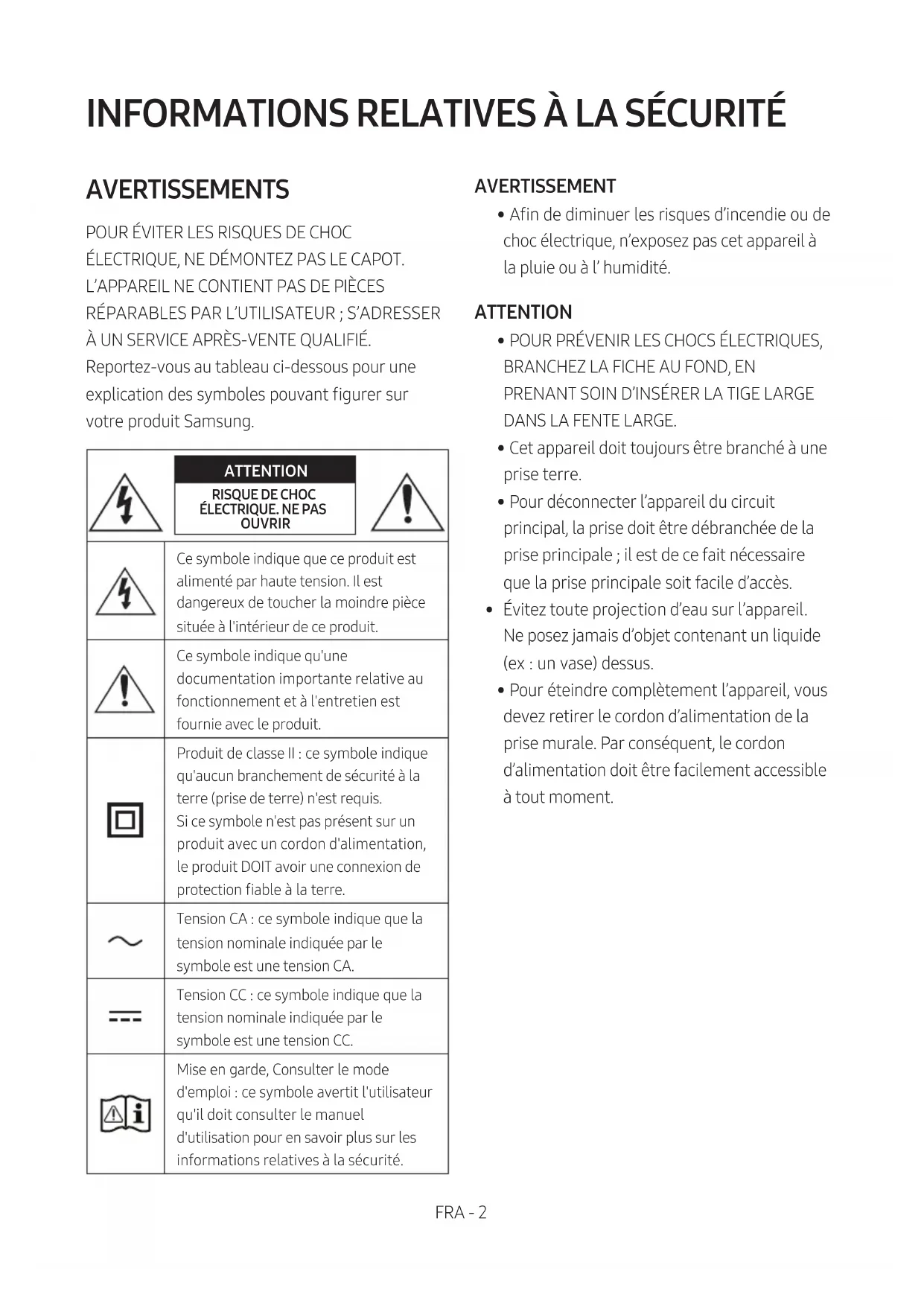

MODE D'EMPLOI HW-C430 SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

	ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température.

Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

1. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

SOMMAIRE

01 Contrôle des Composants 6

02 Présentation du Produit 7

Panneau frontal/supérieur de la Soundbar 7

Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2) ____ 9

Comment utiliser la télécommande ____ 9

Utilisation des touches dissimulées (Touches avec plus d'une fonction) ____ 13

Spécifications de sortie pour les différents modes d'effets sonores ____ 13

Réglage du volume de la Soundbar avec une télécommande de téléviseur ____ 14

04 Connexion de la Soundbar 15

Connexion de l'alimentation électrique 15

Connexion de la Soundbar au Caisson de basse ____ 16

Connexion du kit arrière sans fil Samsung à votre Soundbar ____ 18

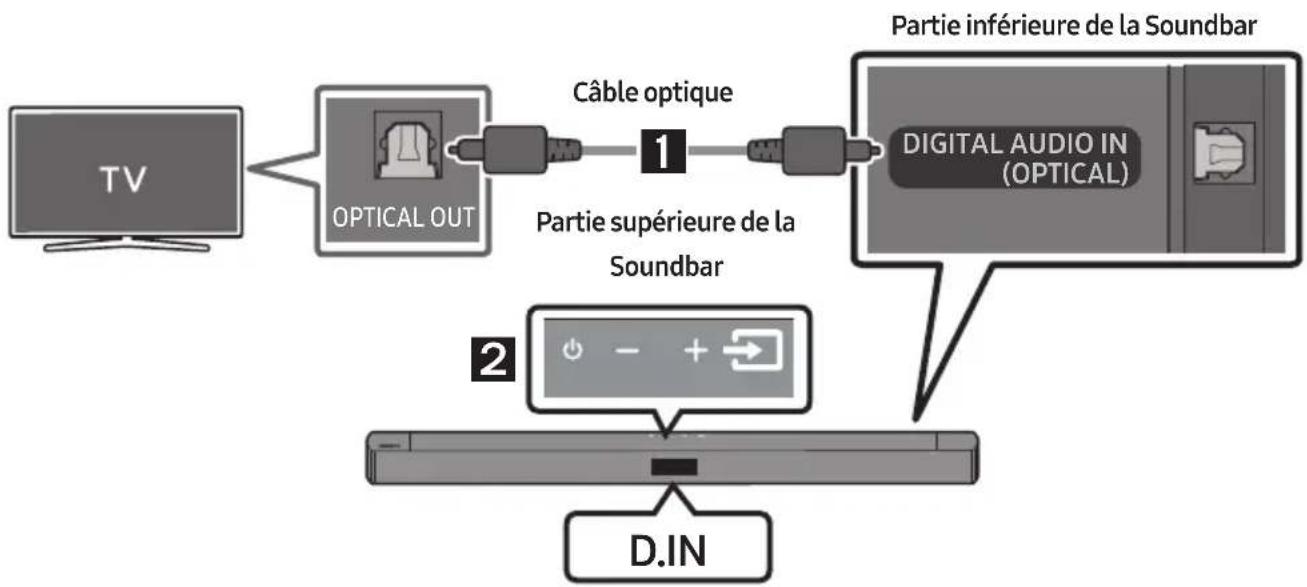

05 Connexion filaire avec le Téléviseur 19

Connexion à l'aide d'un câble optique ____ 19

06 Connexion sans fil avec le Téléviseur 20

Connexion à un téléviseur via Bluetooth 20

07 Connexion à un Appareil Externe 22

Connexion à l'aide d'un câble optique ____ 22

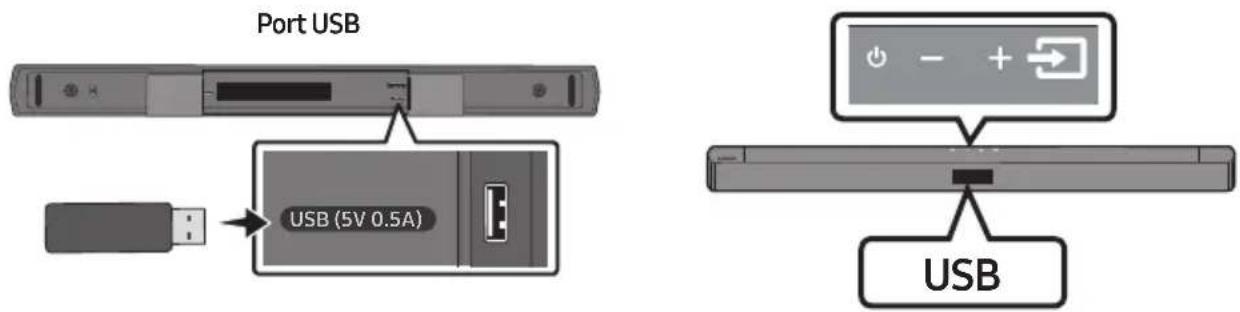

08 Connexion d'un périphérique de stockage USB 23

09 Connexion à un Appareil Mobile 25

Connexion via Bluetooth 25

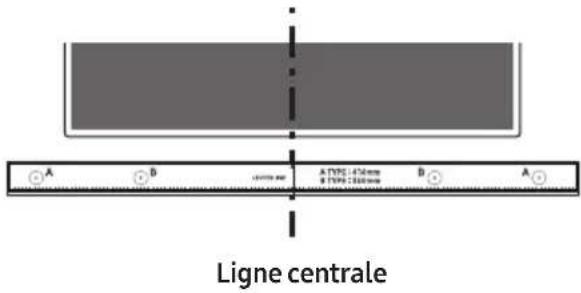

10 Installation du Support Mural 28

Précautions d'installation ____ 28

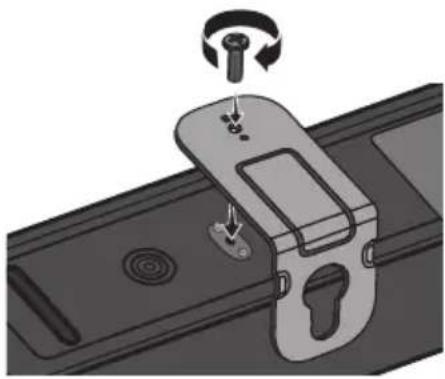

Composants de fixation au mur ____ 28

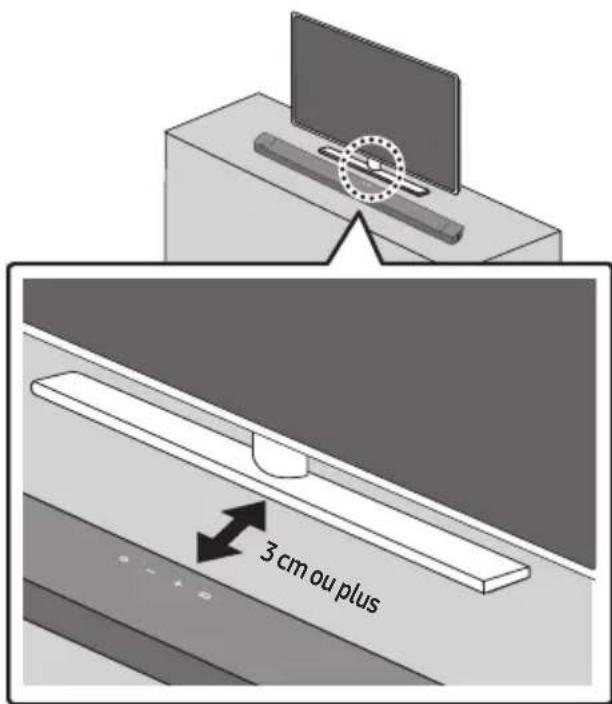

11 Installation de la Soundbar sur un socle de téléviseur 30

12 Mise à jour du Logiciel 31

Procédure de mise à jour 31

Si UPDATE ne s'affiche pas ____ 32

13 Dépannage 33

14 Licence 34

15 Avis de Licence Libre 35

16 Remarque Importante à Propos du Service 35

17 Spécifications et Guide 36

Spécifications 36

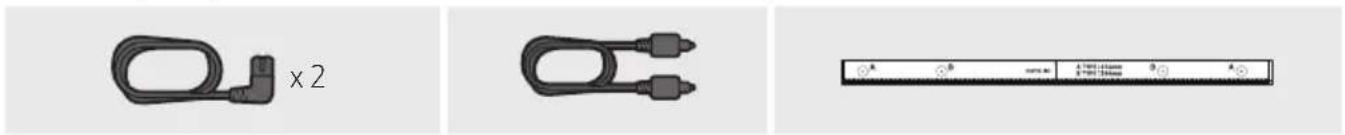

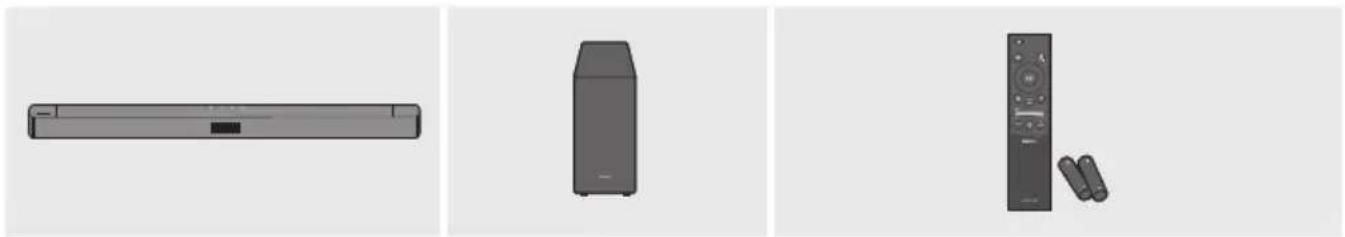

01 CONTRÔLE DES COMPOSANTS

Unité principale Soundbar Caisson de basse Télécommande/Piles

Cordon d'alimentation (Caisson de basse, Soundbar)

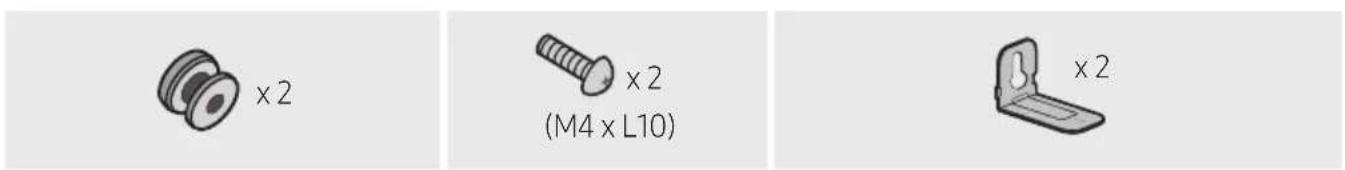

Vis de fixation Vis
Câble optique Guide de fixation murale

Support de fixation murale

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

02 PRÉSENTATION DU PRODUIT

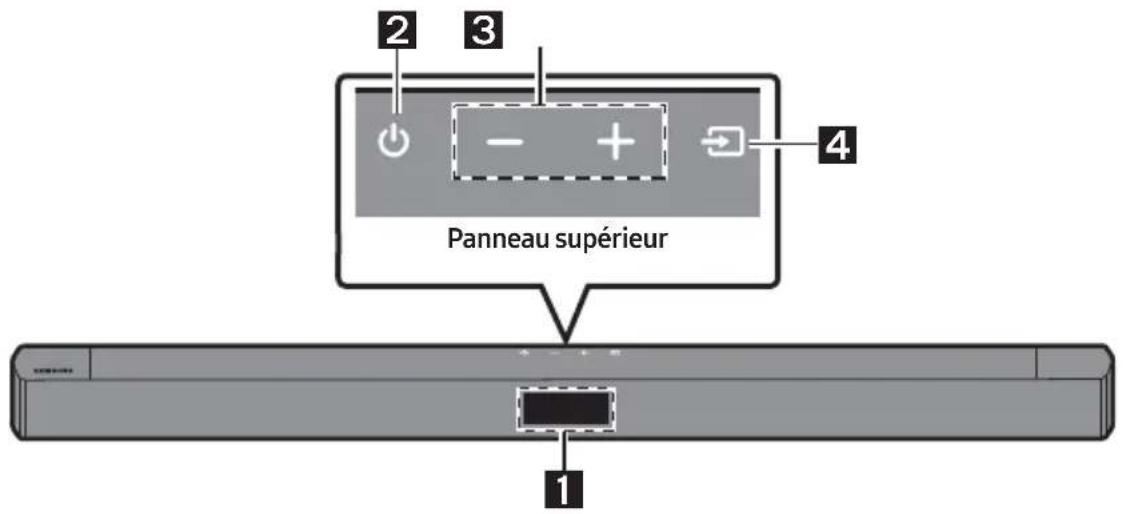

Panneau frontal/supérieur de la Soundbar

1	AffichageAffiche l'état et le mode actuel du produit.
2	Touche (Alimentation)Allume et éteint l'appareil.Fonction Auto Power DownL'appareil s'éteint automatiquement dans les situations suivantes.- Mode D.IN / BT / USB : S'il n'y a pas de signal audio pendant 18 minutes.
3	Touche (Volume)Règle le volume.Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touche (Source)Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Mode BLUETOOTH BT
	Mode USB	USB
	Pour activer le mode «BT PAIRING», passez la source sur le mode «BT» dans l'état «BT READY», puis appuyez pendant plus de 5 secondes sur le bouton → (Source).

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

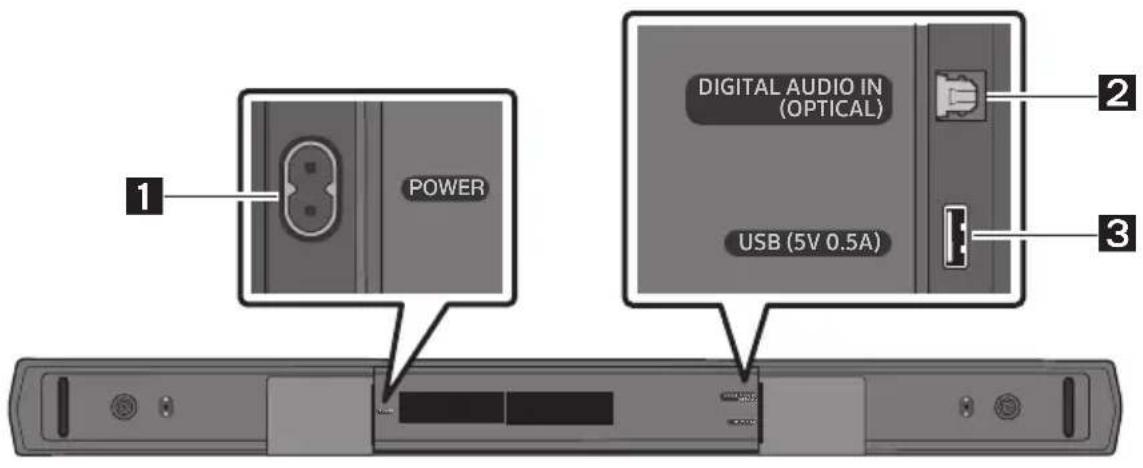

Panneau inférieur de la Soundbar

1	POWERConnectez le câble d'alimentation secteur de la Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.

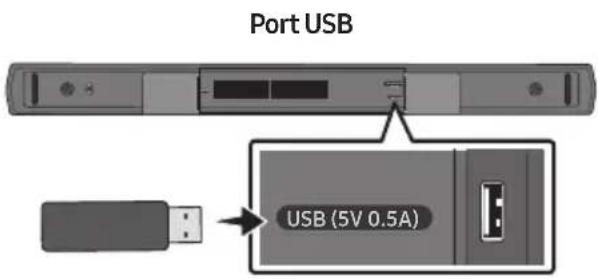

3	USB (5V 0.5A)Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.

• Lorsque vous débranchez le cordon d'alimentation d'une prise de courant murale, tirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 UTILISATION DE LA TÉLÉCOMMANDE

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2)

Faites glisser le couvercle arrière dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) en respectant leur polarité. Remettez le couvercle arrière en le faisant glisser dans sa position.

Comment utiliser la télécommande

1	Alimentation	Allume et éteint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.
3	Coupure de son	Appuyez sur la touche (coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	+Volume	Appuyez sur les touches haut ou bas pour régler le volume.SourdineAppuyez sur la touche Volume pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son.

5	CH LEVEL	Appuyer sur cette touche permet de régler le volume de chaque enceinte.Appuyez sur cette touche pour sélectionner VIRTUAL CENTER LEVEL puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas.Si les enceintes arrière (vendues séparément) sont connectées, le réglage REAR LEVEL est disponible. Pour régler le volume REAR LEVEL entre -6 et +6, utilisez les touches Haut/Bas.
9	Haut/Bas/Gauche/Droite		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant.Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.ID SETAppuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrière sans fil).
6	Commande sonore	Appuyer sur cette touche permet de paramétrer la fonction audio. Il est possible de modifier chaque réglage à l'aide des touches Haut/Bas.AUDIO SYNC → VOICE ENHANCE ON/OFF → NIGHT MODE ON/OF-AUDIO SYNCSi l'image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche (Commande sonore) pour sélectionner AUDIO SYNC puis réglez le décalage audio de 0 à 300 millisecondes à l'aide des touches Haut/Bas. (Non disponible en mode «USB» ou «BT»)-VOICE ENHANCE ON/OFFCe mode permet d'entendre plus facilement les dialogues parlés dans les films et sur le téléviseur.-NIGHT MODE ON/OFFCe mode est idéal pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues.Les fonctions audio VOICE ENHANCE et NIGHT MODE peuvent être activées ou désactivées ON/OFF à l'aide des touches Haut/Bas.Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être défini entre -6 et +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur «STANDARD».)
7	BluetoothPAIR	Appuyez sur la touche ✝ PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.
8	Lecture / Pause	Appuyez sur la touche ▶II pour mettre le fichier musical temporairement en pause. Si vous appuyez à nouveau dessus, la lecture du fichier audio reprend.
10	Info	Lorsque vous appuyez sur cette touche, les informations relatives à chaque mode apparaissent. (Voir page 7.)
11	SOUND MODE	En appuyant sur cette touche, vous pouvez sélectionner le mode son souhaité.SURROUND SOUND → GAME → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDFournit un champ sonore plus large que la norme.– GAMEFournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu.– DTS VIRTUAL:XSon 3D immersif à partir de n'importe quel contenu.– STANDARDÉmet le son original.• DRC (Dynamic Range Control)Vous permet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, les sons forts sont atténués. (Il peut se produire une distorsion du son.)• Bluetooth PowerCette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.– Appuyez pendant plus de 5 secondes sur le bouton SOUND MODE alors que la Soundbar est sous tension pour désactiver la fonction Bluetooth Power.
12	WOOFERNIVEAU DU WOOFER (GRAVES)	Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour définir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.
13	TONE CONTROL	Appuyer sur cette touche permet de régler le volume des aigus et des graves.Appuyez sur cette touche pour sélectionner TREBLE ou BASS, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas.

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimulée		Page de référence
Touche de télécommande Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 14
Gauche	Activation/Désactivation de la connexion au téléviseur (BT prêt)	page 21

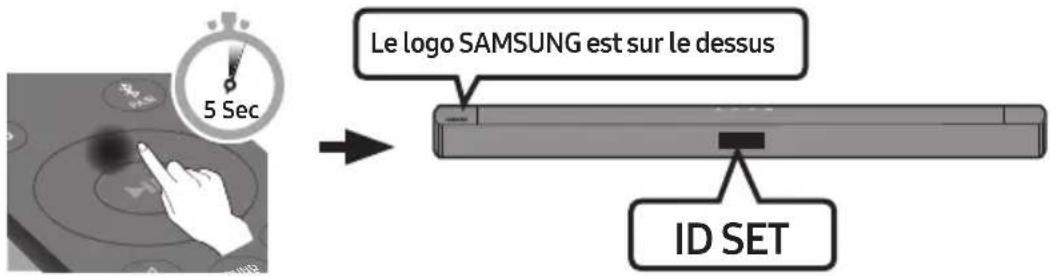

Haut ID SET page 10
(7750) (Commande sonore)	Égaliseur 7 bandes (maintenir enfoncé 5 secondes)	page 10
	Réinitialisation (maintenir enfoncé 10 secondes)	page 31
SOUND MODE	DRC ON/OFF (Veille)	page 11
	Bluetooth Power page 11

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée			Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrière sans fil
SOUND MODE	SURROUND SOUND	2.0 canaux	2.1 canaux 4.1 canaux
		5.1 canaux 2.1 canaux 4.1 canaux
	GAME	2.0 canaux	2.1 canaux 4.1 canaux
		5.1 canaux 2.1 canaux 4.1 canaux
	DTS VIRTUAL:X	2.0 canaux	2.1 canaux 4.1 canaux
		5.1 canaux 2.1 canaux 4.1 canaux
	STANDARD	2.0 canaux	2.1 canaux 2.1 canaux
		5.1 canaux 2.1 canaux 2.1 canaux

- Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Hautparleur ext pour utiliser cette fonction.

• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Éteignez la Soundbar.

• Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l'ordre suivant : «OFF-TV REMOTE» (Mode par défaut), «SAMSUNG-TV REMOTE», «ALL-TV REMOTE».

Touche de télécommande Écran État
		(Mode par défaut)	Désactive la télécommande de téléviseur.
			Active une télécommande de téléviseur à infrarouge Samsung.
			Active toute autre télécommande de téléviseur à infrarouge.

04 CONNEXION DE LA SOUNDBAR

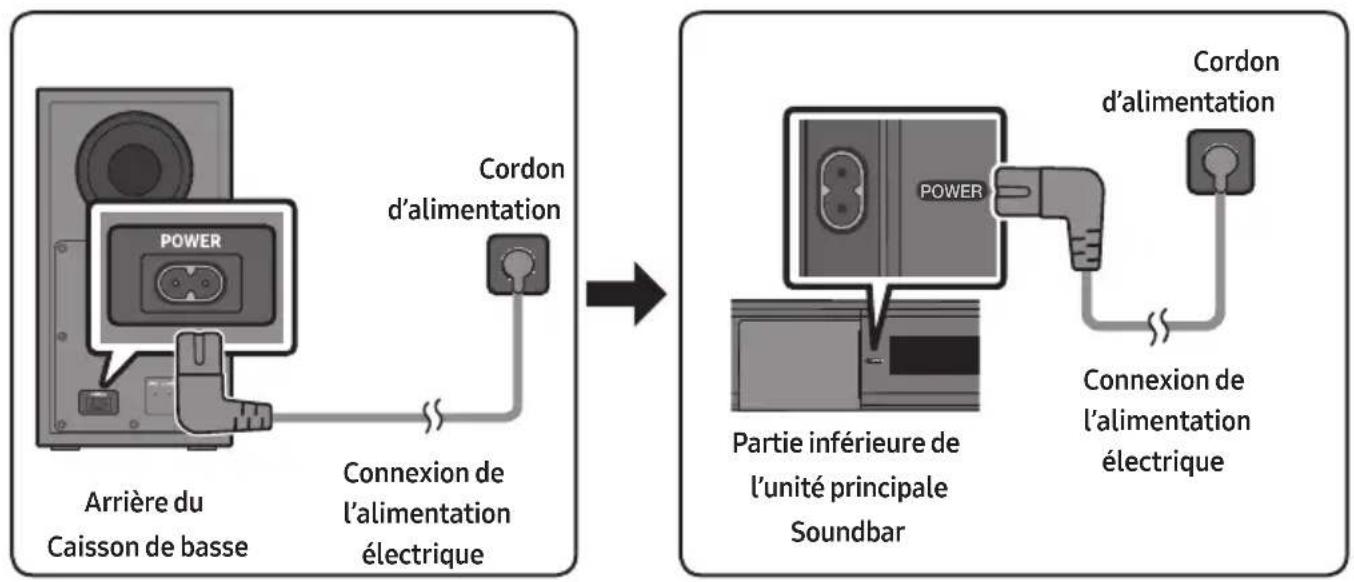

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

1. Connectez le cordon d'alimentation au Caisson de basse.
2. Connectez le cordon d'alimentation à la Soundbar.

Reportez-vous aux illustrations ci-dessous.

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

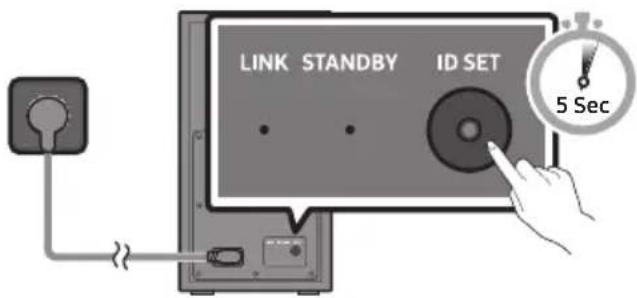

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque vous mettez l'appareil sous tension après avoir connecté les câbles d'alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

- Une fois l'appariement automatique effectué, l'indicateur bleu situé à l'arrière du caisson de basse s'allume.

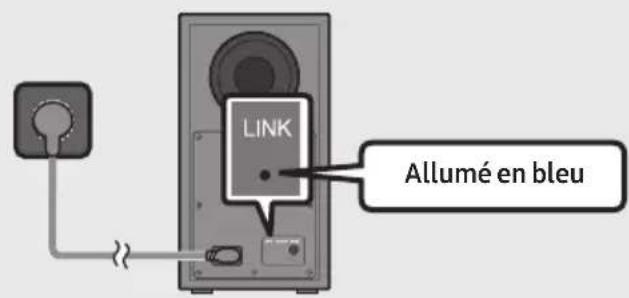

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État Description Résolution
	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le câble d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 17.
	Activé	En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le câble d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 17.
	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  • Assurez-vous que la Soundbar est allumée.

• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.

- L'indicateur rouge à l'arrière du Caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du Caisson de basse

1. Appuyez d'abord sur le bouton de la télécommande pour allumer l'écran.

Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

• Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

REMARQUES

• Ne branchez pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRÉCAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Connexion du kit arrière sans fil Samsung à votre Soundbar

Passez au son surround véritablement sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-9200S, vendu séparément) à votre Soundbar.

Pour plus d'informations concernant les connexions, veuillez consulter le manuel du kit d'enceintes arrière sans fil Samsung.

05 CONNEXION FILAIRE AVEC LE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

- Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.

- Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.

- Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Connexion à l'aide d'un câble optique

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Liste de vérifications préalables à la connexion

- Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

- Si vous utilisez un câble optique, le mode «D.IN» doit être sélectionné.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.

2. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode «D.IN».

06 CONNEXION SANS FIL AVEC LE TÉLÉVISEUR

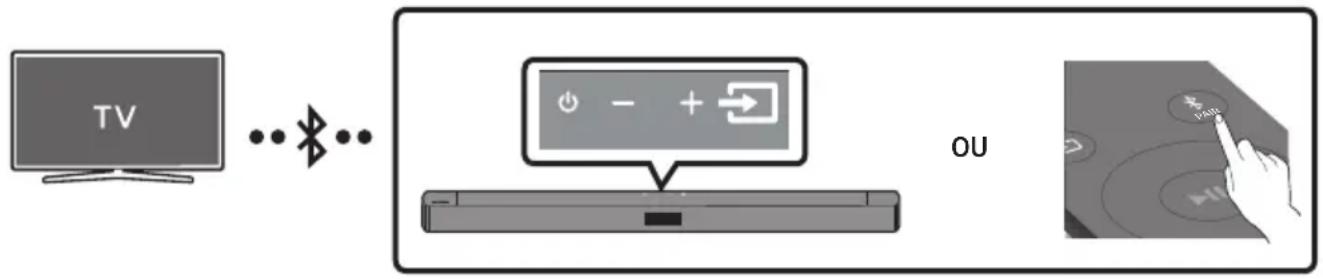

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton 📄 (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.
b. Lorsque «BT READY» apparaît, maintenez le bouton 📋 (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

2. Sélectionnez «[AV] Samsung Soundbar C4-Series» ou «[AV] Soundbar C4-Series» dans la liste sur l'écran du téléviseur.

Une Soundbar disponible est indiquée «Needs Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si le téléviseur ne détecte pas la Soundbar

- Connectez le téléviseur et la Soundbar avec un câble optique, puis sélectionnez le mode «D.IN» en appuyant sur le bouton → (Source) en haut de la Soundbar. Testez si la sortie audio fonctionne normalement, puis passez aux étapes 2 et 3.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar C4-Series» ou «[AV] Soundbar C4-Series» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

REMARQUE

- Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur le bouton 📄 (Source) du panneau supérieur ou de la télécommande et activez l'un des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Activation/Désactivation de la connexion au téléviseur)

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar.

(Appuyez sur le bouton ✝ PAIR de la télécommande ou le bouton 📄 (Source) sur le dessus de la Soundbar pendant plus de 5 secondes alors que celle-ci est en mode «BT» et dans l'état «BT READY».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• Si deux appareils Bluetooth ou plus sont appariés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

07 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via une connexion câblée ou une connexion Bluetooth pour écouter le son de l'appareil externe via la Soundbar.

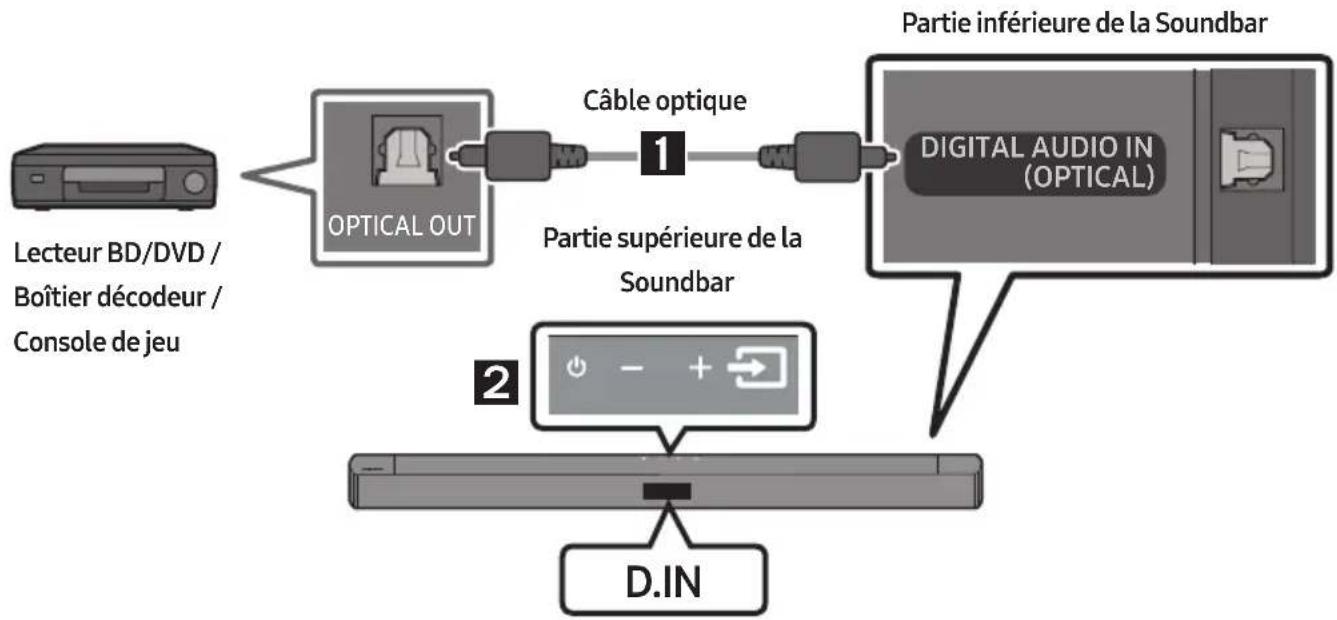

Connexion à l'aide d'un câble optique

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur le bouton → (Source) situé sur le panneau frontal ou sur la télécommande.

08 CONNEXION D'UN PÉRIPHÉRIQUE DE STOCKAGE USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

1. Connectez l'appareil USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB».
3. «USB» apparaît sur l'écran d'affichage.
4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

- La Soundbar s'éteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 18 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3 MPEG 1 Layer2	32 ~ 48 kHz 32 ~ 320 kbps
	MPEG 1 Layer3 32 ~ 48 kHz	32 ~ 320 kbps
	MPEG 2 Layer3 16 ~ 24 kHz	8 ~ 160 kbps
	MPEG 2.5 Layer3 8 ~ 12 kHz	8 ~ 160 kbps
*.wma	WMA7/8/9	32 ~ 48 kHz	32 ~ 320 kbps
*.ogg	Vorbis	32 ~ 48 kHz	45 ~ 500kbps
*.aac*.m4a*.mp4(audio uniquement)	AAC-LC (MPEG2,/MPEG4)	32 ~ 48 kHz 32 ~ 320kbps
*.wav	LPCM	32 ~ 192 kHz	1024 ~ 9216kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216kbps

• Si votre périphérique USB contient trop de dossiers (environ 256) et de fichiers (environ 999), la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.
• Systèmes de fichiers pris en charge sur support USB : FAT16, FAT32, NTFS

09 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton → (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton → (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar C4-Series» ou «[AV] Soundbar C4-Series» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar C4-Series» ou «[AV] Soundbar C4-Series» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

REMARQUE

- Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton ✝ PAIR de la télécommande ou le bouton 📄 (Source) sur le dessus de la Soundbar pendant plus de 5 secondes alors que celle-ci est en mode «BT» et dans l'état «BT READY».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

- Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

- Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

- Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).

- Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar C4-Series» ou «[AV] Soundbar C4-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

- La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bluetooth.

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
- Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur le bouton → (Source) situé sur le panneau supérieur ou la télécommande, puis passez dans n'importe lequel des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 18 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

10 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

- Diamètre: M5

- Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
• Veillez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procéder à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

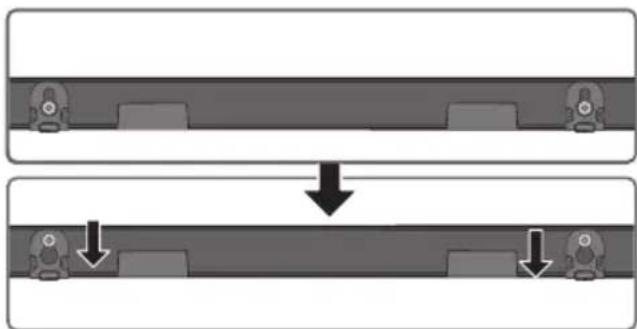

Composants de fixation au mur

Guide de fixation murale

Vis de fixation Vis

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être de niveau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

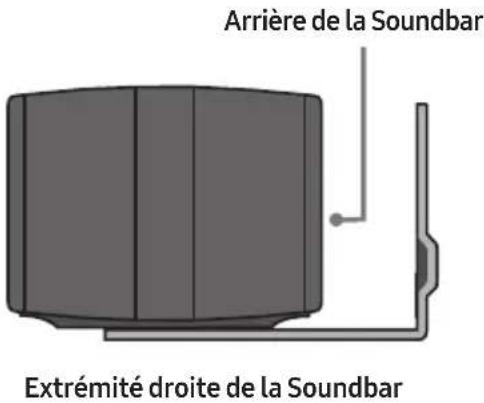

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

Placez la Soundbar sur un socle de téléviseur.

Comme indiqué sur l'illustration, alignez le centre de la Soundbar avec le centre du téléviseur, en insérant avec précaution la Soundbar dans le socle du téléviseur.

Pour obtenir une qualité sonore optimale, positionnez la Soundbar à une distance d'au moins 3 cm de la partie avant du téléviseur.

REMARQUE

- Veillez à ce que la Soundbar soit placée sur une surface plane et stable.

12 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung (www.samsung.com →Support).

Ensuite, sélectionnez le type de produit ou entrez le modèle de votre Soundbar, sélectionnez l'option Logiciels et applications, puis Téléchargements. Notez que les noms d'option peuvent varier.

Procédure de mise à jour

Important : La fonction de mise à jour efface tous les paramètres utilisateur. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Connectez une clé USB au port USB de votre ordinateur.

Important: Assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. Cela peut entraîner l'échec de la mise à jour du micrologiciel.

1. Accédez au site (samsung.com) → sélectionnez Entrez le numéro de modèle, puis saisissez le modèle de votre Soundbar. Sélectionnez manuels et téléchargements, puis téléchargez le dernier fichier de mise à jour.

2. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez «Extraire ici» pour dézipper le fichier.

3. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port USB.

4. Allumez la Soundbar et changez la source sur le mode «USB». Dans les 3 minutes, «UPDATE» s'affiche et la mise à jour commence.

5. Une fois la mise à jour terminée, la Soundbar s'éteint. Allumez la Soundbar, puis appuyez sur la touche — + (Volume) sur le panneau supérieur pendant 5 secondes. «INIT OK» s'affiche à l'écran, puis la Soundbar est réinitialisée.

- Ce produit dispose de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez réessayer. Le cordon d'alimentation de la Soundbar doit être branché quand le périphérique USB contenant le fichier de mise à jour est inséré. La mise à jour redémarre alors, tandis que l'afficheur fluorescent sous vide n'affiche rien, et elle se termine au bout de 2 minutes.

1. Restaurez vos paramètres sur la Soundbar.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.
• N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées.
• Une fois la mise à jour terminée, il se peut que la configuration de l'utilisateur soit réinitialisée dans la Soundbar. Nous vous recommandons donc de noter vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.
  Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 16.
  Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.
• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

13 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

La Soundbar ne s'allume pas.

→Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La Soundbar fonctionne par intermittence.

→Retirez le cordon d'alimentation, puis insérez-le à nouveau.
→ Mettez l'appareil externe hors tension, puis sous tension, et réessayez.
→En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 7.)

Si la télécommande ne fonctionne pas.

→Pointez la télécommande directement vers la Soundbar.
→Remplacez les piles de la télécommande par des piles neuves.

La Soundbar n'émet aucun son.

→Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume.
→Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe.
→ Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung :
Accueil ( → Menu → Paramètres ( → Tous les paramètres ( → Son → Sortie son → Sélectionnez la Soundbar)
→Il y a peut-être du jeu dans le branchement du câble sur la Soundbar. Débranchez le câble et connectez-le de nouveau.
→Débranchez complètement le cordon d'alimentation, reconnectez-le, puis allumez l'alimentation.
→Initialisez l'appareil et réessayez. (Voir page 31.)

Le caisson de basse n'émet aucun son.

→Vérifiez si le voyant LED situé à l'arrière du caisson de basse est allumé en bleu.
Reconnectez la Soundbar et le caisson de basse si le voyant clignote lentement en bleu ou devient rouge.
(Voir page 17.)

→Vous pouvez rencontrer un problème s'il y a un obstacle entre la Soundbar et le subwoofer. Déplacez les appareils vers une zone sans obstacle.

→Les signaux de fréquence radio envoyés par d'autres appareils à proximité peuvent interrompre la connexion.

Gardez l'enceinte éloignée de ces appareils.

→Débranchez puis reconnectez la fiche d'alimentation.

Le volume du subwoofer est trop faible.

→Le volume original du contenu que vous écoutez peut être faible. Essayez de régler le niveau du subwoofer. (Voir page 12.)
→Rapprochez l'enceinte subwoofer de vous.

La Soundbar n'apparaît pas dans la liste des appareils Bluetooth du téléviseur.

→Débranchez totalement le cordon d'alimentation de la Soundbar, rebranchez-le, puis relancez une recherche. (Voir page 20.)

→Connectez le téléviseur et la Soundbar avec un câble optique, puis sélectionnez le mode « D.IN » en appuyant sur le bouton

(Source) en haut de la Soundbar. Testez si la sortie audio fonctionne normalement et relancez une recherche. (Voir page 20.)

La Soundbar ne se connecte pas via Bluetooth.

→Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour établir la connexion. (Appuyez sur le bouton ✝ PAIR de la télécommande ou le bouton 📄 (Source) sur le dessus de la Soundbar pendant au moins 5 secondes.)
→ Si la Soundbar est connectée à un autre appareil, déconnectez d'abord cet appareil pour changer d'appareil.
→ Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung : Accueil (✉) → Menu → Paramètres (✉) → Tous les paramètres (✉) → Son → Sortie son → Liste des haut-parleurs Bluetooth)
→Débranchez puis reconnectez la fiche d'alimentation, et réessayez.
→Initialisez l'appareil et réessayez. (Voir page 31.)

Le son se coupe lors d'une connexion via Bluetooth.

→Certains appareils peuvent créer des interférences radio s'ils sont placés trop proches de la Soundbar (p. ex. les microondes, les routeurs sans fil, etc.).
→Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar.
→Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

→Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

14 LICENCE

Dolby

AUDIO

Pour envoyer des questions et des demandes concernant des logiciels libres, contactez Samsung Open Source (http://opensource.samsung.com)

16 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :
  (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
  (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
• Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

17 SPÉCIFICATIONS ET GUIDE

Spécifications

Nom du modèle HW-C430 / HW-C440G
USB 5V/0,5A
Poids 1,4 kg
Dimensions (L x H x P) 858,8 x 59,0 x 75,0 mm
Plage de températures en fonctionnement +5°C à +35°C
Plage d'humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEURPuissance de sortie nominale	40W x 2, 6 ohm
Formats de lecture pris en charge(Le son DTS 2.0 est lu au format DTS.)	LPCM 2ch, Dolby AudioTM(prise en charge de Dolby® Digital), DTS
Nom du caisson de basse PS-WC44T
Poids 4,4 kg
Dimensions (L x H x P) 181,5 x 343,0 x 272,0 mm
AMPLIFICATEURPuissance de sortie nominale	190W
Consommation électrique totale en veille (W) 2,0W
BluetoothMéthode de désactivation du port	Appuyez et maintenez enfoncée la toucheSOUND MODEpendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.

• Le poids et les dimensions sont approximatifs.

• Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

• PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL

Puissance de transmission RF max.

100 mW à 2,4 GHz – 2,4835 GHz

25 mW à 5,725 GHz – 5,825 GHz

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
