Tipo de produto	Barra de som
Marca	Samsung
Modelo	HW-C430 / HW-C440G
Dimensões (L x A x P)	858,8 x 59,0 x 75,0 mm
Peso (barra de som)	1,4 kg
Peso (subwoofer)	4,4 kg
Potência de saída (barra de som)	40 W x 2 (6 ohms)
Potência de saída (subwoofer)	190 W
Alimentação elétrica	CA 100-240 V, 50/60 Hz
Consumo em espera	2,0 W
Conectividade	Bluetooth, entrada óptica digital, porta USB (5V/0,5A)
Modos sonoros	Surround Sound, Game, DTS Virtual:X, Standard
Funções especiais	Desligamento automático, Modo noturno, Aprimoramento de voz, Sincronização de áudio, equalizador de 7 bandas, controle do nível do woofer
Compatibilidade com TV	Controle via controle remoto infravermelho da TV (Samsung, VIZIO, LG, etc.)
Montagem na parede	Possível com suporte fornecido
Pilhas do controle remoto	2 pilhas AAA (não fornecidas)
Temperatura de operação	+5°C a +35°C
Umidade de operação	10% a 75%
Segurança	Não abra o aparelho. Risco de choque elétrico. Evite umidade e fontes de calor.
Manutenção	Limpe com um pano macio e seco. Não use produtos químicos.
Peças sobressalentes e reparabilidade	Não há peças reparáveis pelo usuário. Contate um serviço de pós-venda qualificado.

Perguntas frequentes - HW-C430 SAMSUNG

Como conectar o subwoofer sem fio à barra de som?

A conexão é automática ao ligar. Se falhar, faça uma conexão manual: mantenha pressionado o botão ID SET na parte traseira do subwoofer por 5 segundos, depois mantenha pressionada a tecla Cima do controle remoto por 5 segundos. O LED LINK acende em azul fixo quando a conexão é estabelecida.

Como usar o controle remoto para ajustar o volume?

Use as teclas + / - (Volume) para ajustar o volume geral. Para o nível do subwoofer, pressione as teclas WOOFER (graves) para cima/baixo. Para agudos e graves, pressione TONE CONTROL e ajuste com as teclas Cima/Baixo.

O que fazer se o som da barra de som estiver mudo ou intermitente?

Verifique se o volume não está no modo mudo e se está alto o suficiente. Certifique-se de que a fonte está selecionada corretamente. Se o problema persistir, desconecte o cabo de alimentação por alguns segundos e reconecte-o. Verifique também se o subwoofer está conectado (luz azul acesa).

Como conectar a barra de som a uma TV via Bluetooth?

Pressione a tecla PAIR do controle remoto para entrar no modo BT PAIRING. Na TV, ative o Bluetooth e selecione [AV] Samsung Soundbar C4-Series na lista. Uma vez conectado, o nome da TV aparece no visor da barra de som.

Como atualizar o software da barra de som?

Baixe o firmware mais recente do site Samsung em um pendrive (formato FAT). Conecte o pendrive à porta USB da barra de som e coloque a barra no modo USB. O visor mostra UPDATE e a atualização começa. Não desligue o aparelho durante a atualização.

Como sincronizar o áudio se o som está atrasado em relação à imagem?

Pressione a tecla Controle de som do controle remoto e selecione AUDIO SYNC. Use as teclas Cima/Baixo para ajustar o atraso de 0 a 300 milissegundos até que o som esteja sincronizado com a imagem.

Posso controlar a barra de som com o controle remoto da minha TV?

Sim, se a sua TV for compatível. Desligue a barra de som e mantenha pressionada a tecla WOOFER do controle remoto por 5 segundos para alternar entre os modos OFF-TV REMOTE, SAMSUNG-TV REMOTE e ALL-TV REMOTE. Selecione o que corresponde à sua TV.

Como usar o modo noturno?

Pressione a tecla Controle de som do controle remoto e selecione NIGHT MODE usando as teclas Cima/Baixo para ativá-lo (ON). Este modo reduz o volume dos sons altos enquanto mantém a clareza dos diálogos, ideal para audição noturna.

Quais formatos de áudio são suportados pela porta USB?

A barra de som suporta arquivos MP3, WMA, OGG, AAC, WAV, FLAC e AIFF. As taxas de amostragem e taxas de bits variam conforme o formato. Os sistemas de arquivos suportados são FAT16, FAT32 e NTFS.

Como instalar a barra de som na parede?

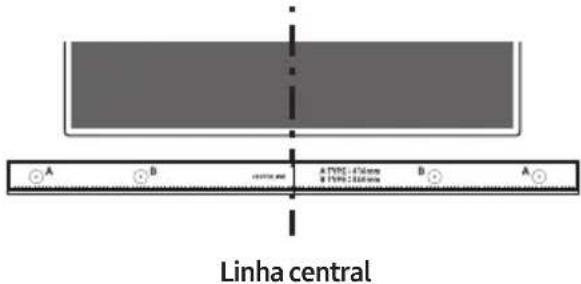

Use o guia de montagem na parede fornecido para marcar os furos. Faça furos e insira buchas adequadas para a parede. Aparafuse os parafusos (não fornecidos, diâmetro M5, comprimento ≥35 mm) nos furos. Fixe os suportes de montagem na parede na parte traseira da barra de som usando os parafusos fornecidos e pendure a barra nos parafusos da parede.

MANUAL DE UTILIZADOR HW-C430 SAMSUNG

04 COLLEGAMENTO DELLA SOUNDBAR

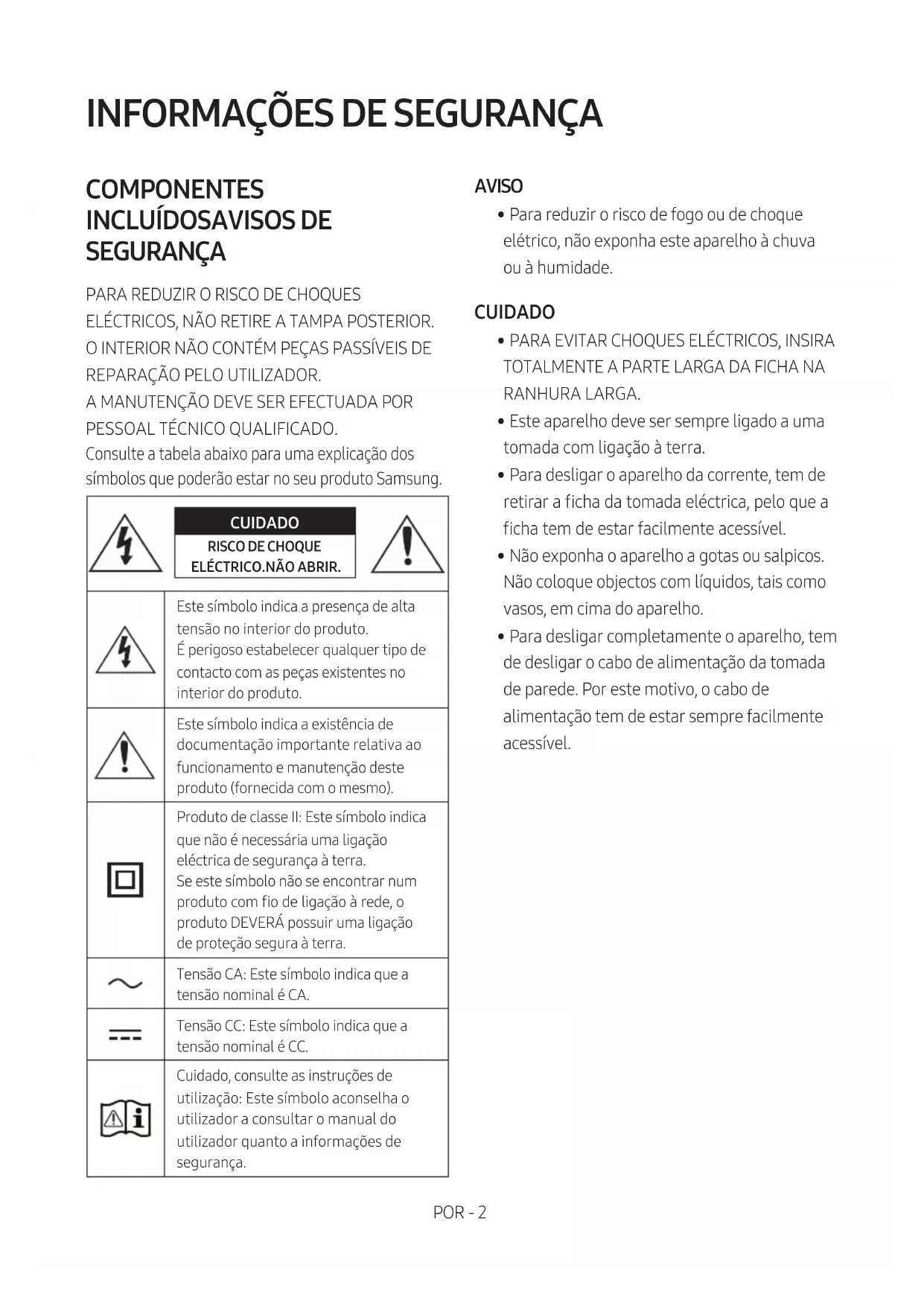

O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR.

A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	Este símbolo indica a presença de alta tensão no interior do produto.É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificação dos Componentes 6

02 Descrição geral do Produto 7

Painel Frontal/Painel Superior do Soundbar 7

Painel inferior do Soundbar 8

03 Utilização do Controlo Remoto 9

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9

Como utilizar o controlo remoto ____ 9

Utilizar os botões escondidos (botões com mais de uma função) ____ 13

Especificações de saída para diferentes modos de efeitos sonoros ____ 13

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 14

04 Ligar o Soundbar 15

Ligar à corrente elétrica 15

Ligar o Soundbar ao Subwoofer 16

Ligar o Kit de altifalantes traseiros sem fios Samsung ao Soundbar ____ 18

05 Utilizar uma ligação com fios à TV 19

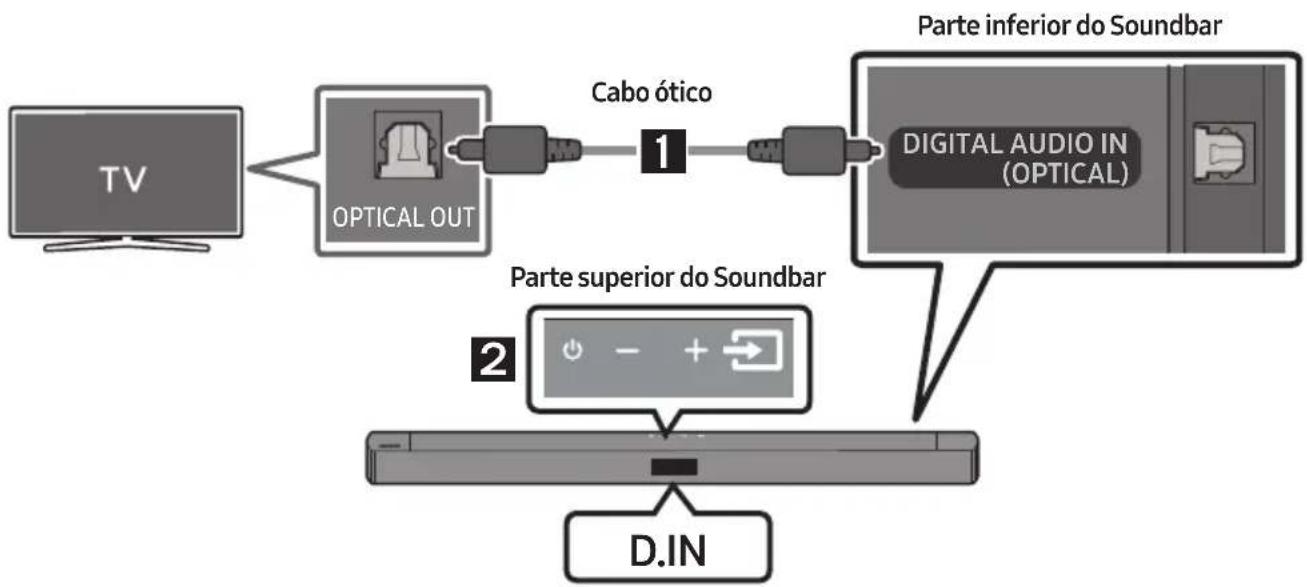

Ligar com cabo ótico 19

06 Utilizar uma ligação sem fios à TV 20

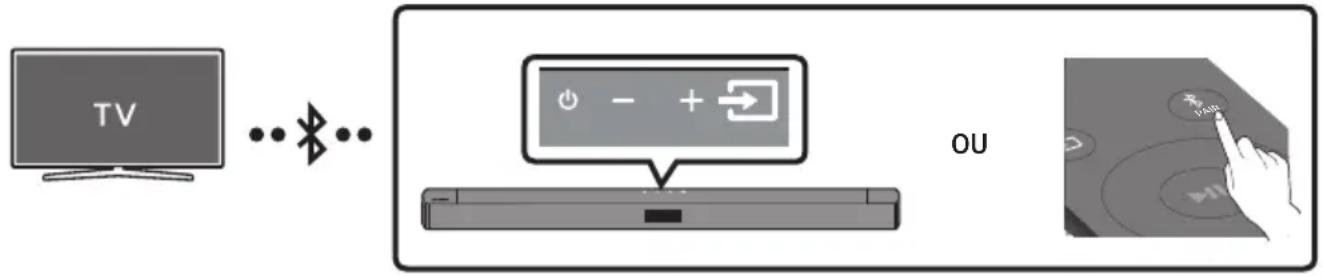

Ligar uma TV através Bluetooth 20

07 Ligar um Dispositivo Externo 22

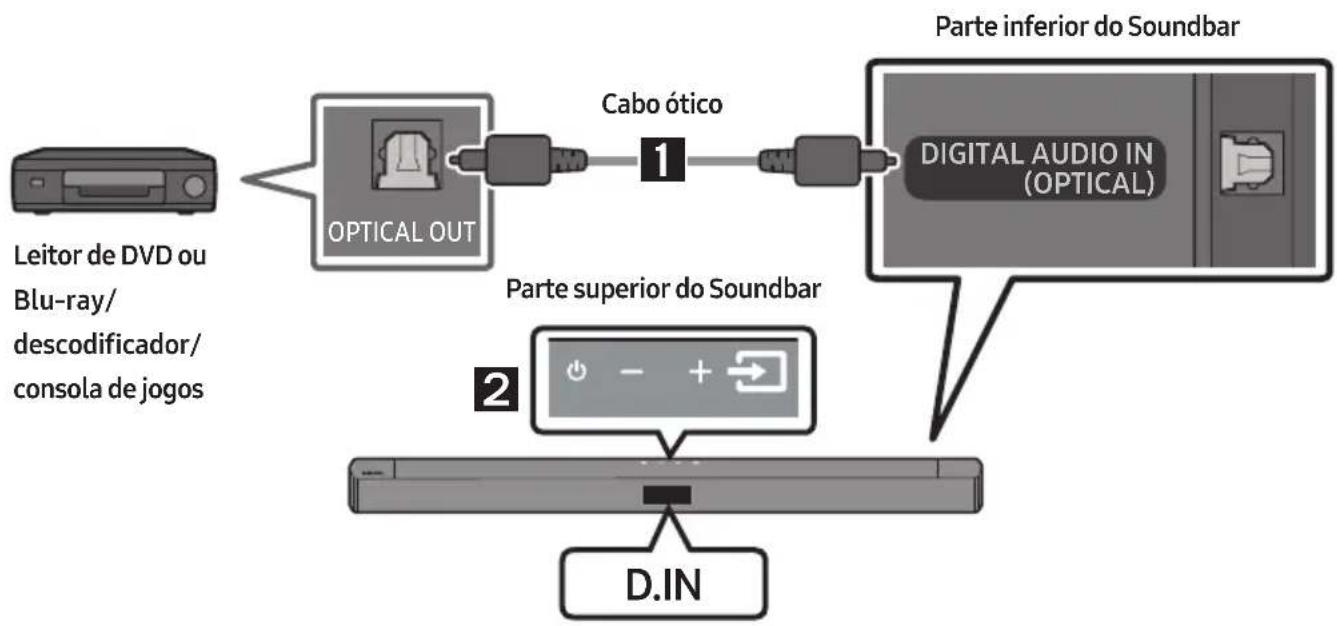

Ligar através de um cabo ótico ____ 22

08 Ligar um dispositivo de armazenamento USB 23

09 Ligar um Dispositivo Móvel 25

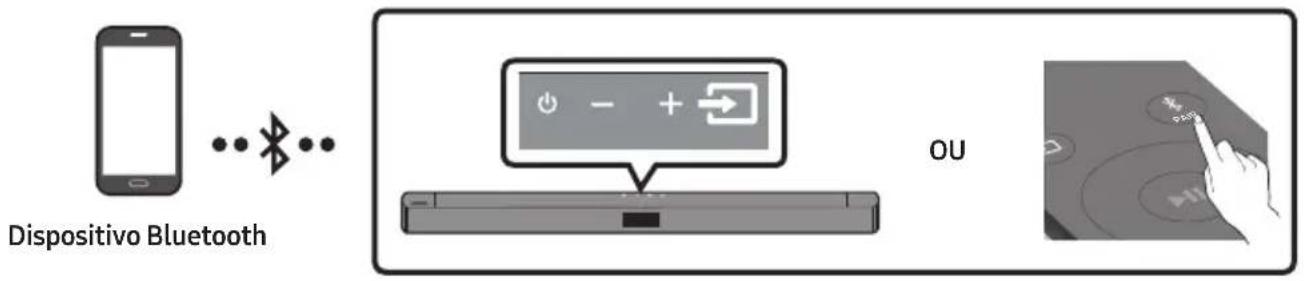

Ligar através de Bluetooth ____ 25

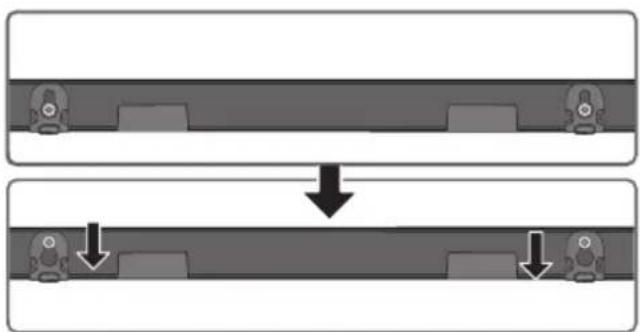

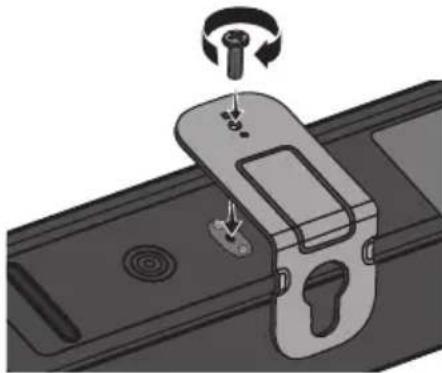

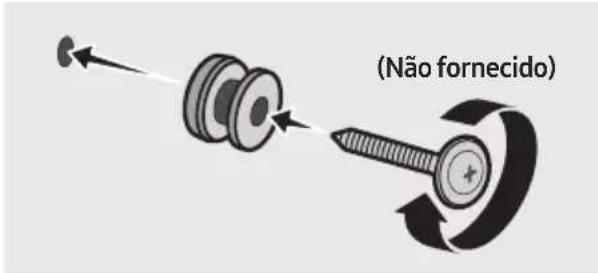

10 Instalação do Suporte de Parede 28

Precauções para a instalação ____ 28

Componentes do suporte de parede ____ 28

11 Instalar o Soundbar sobre o suporte do televisor 30

12 Atualização do Software 31

Procedimento de atualização ____ 31

Se não for apresentada a mensagem UPDATE 32

13 Resolução de Problemas 33

14 Licenças 34

15 Aviso de Licença de Open Source 35

16 Nota Importante sobre o Serviço 35

17 Especificações e Guia 36

Especificações ____ 36

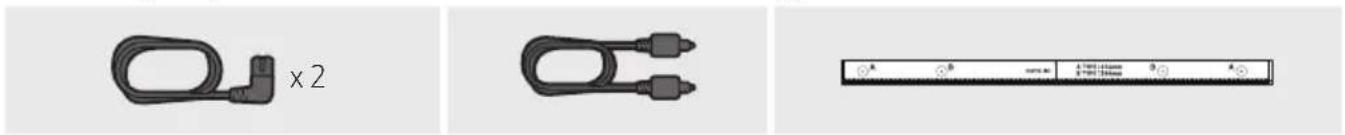

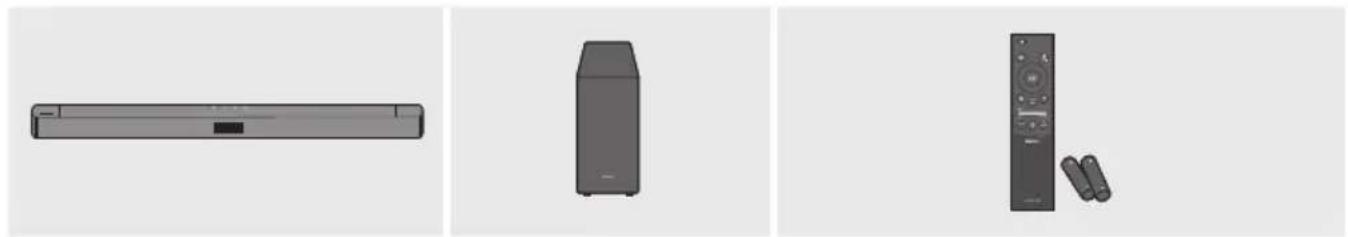

01 VERIFICAÇÃO DOS COMPONENTES

Unidade principal do Soundbar Subwoofer Controlo remoto/pilhas

Cabo de alimentação (Subwoofer, Soundbar)

Parafuso de fixação Parafuso

Suporte de parede

• Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta : Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.
• O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
• A conceção e as especificações estão sujeitas a alteração sem aviso prévio.

02 DESCRIÇÃO GERAL DO PRODUTO

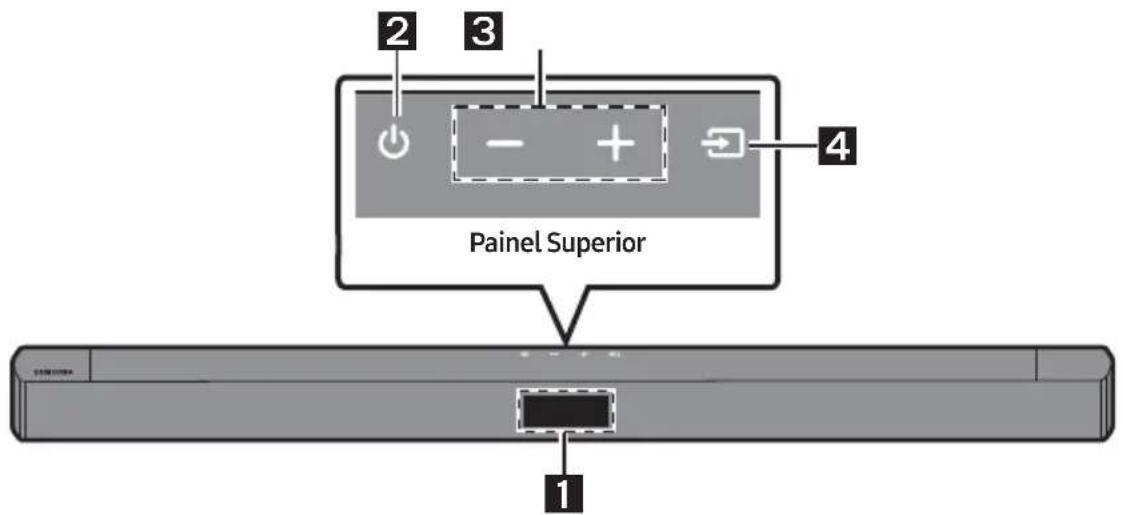

Painel Frontal/Painel Superior do Soundbar

1	EcrãExibe o estado e o modo atual do produto.
2	Botão (Ligar/Desligar)Permite ligar e desligar o Soundbar.Função Auto Power DownEsta unidade desliga-se automaticamente nas situações seguintes:- Modo D.IN / BT / USB: Se não existir sinal de áudio durante 18 minutos.
3	Botão — (Volume)Permite ajustar o volume.Quando ajustado, o nível do volume é exibido no ecrã frontal do Soundbar.
4	Botão (Origem)Permite selecionar o modo de entrada da origem.
	Modo de entrada Ecrã
	Entrada digital ótica D.IN
	Modo BLUETOOTH BT
	Modo USB USB
	Para ligar o modo “BT PAIRING”, altere a origem para modo “BT” em estado “BT READY” e, em seguida, mantenha o botão (Origem) premido durante mais de 5 segundos.

• Quando liga o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.
• Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
• Se pretender desfrutar de som apenas a partir do Soundbar, é necessário desligar as colunas do televisor no menu de Configuração de áudio do seu televisor. Consulte o manual fornecido com o televisor.

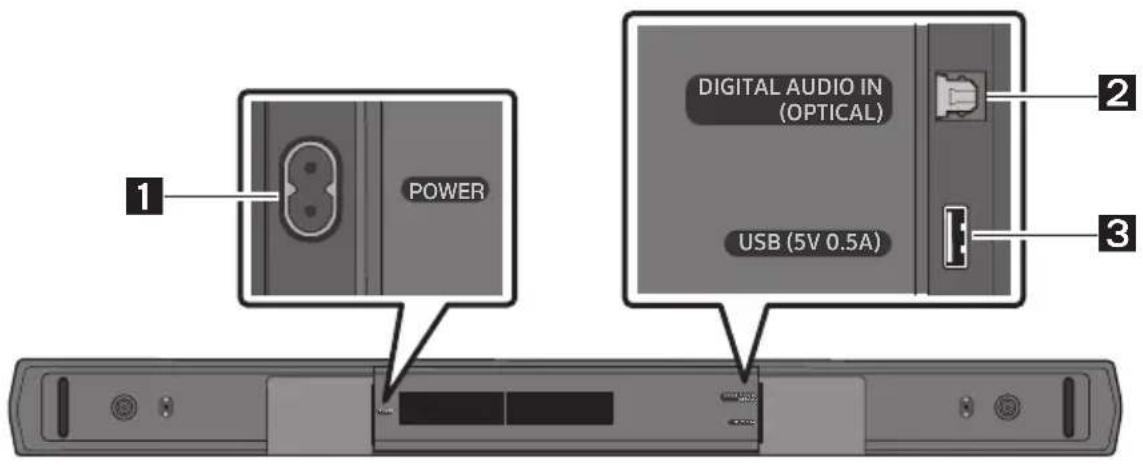

Painel inferior do Soundbar

1	POWERLigue o cabo de alimentação CA do Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Permite ligar a uma saída (ótica) digital de um dispositivo externo.

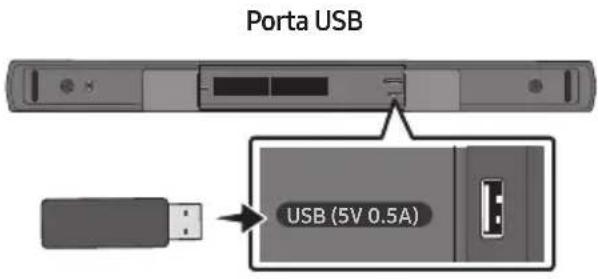

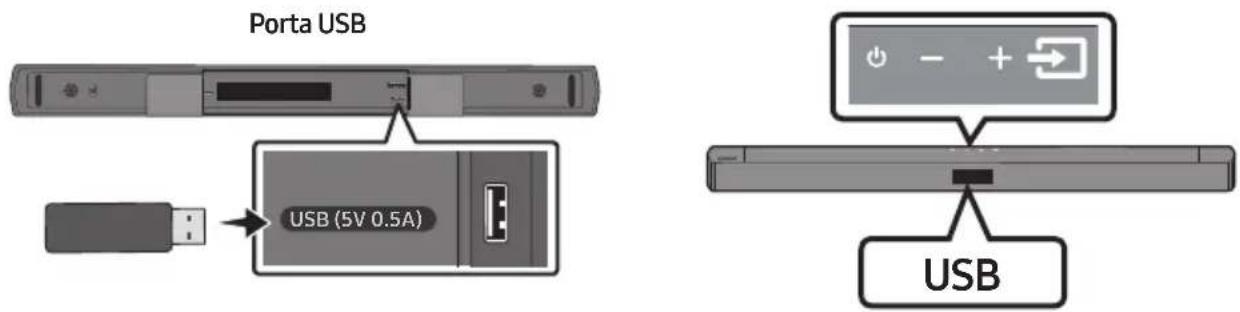

3	USB (5V 0.5A)Permite ligar a um dispositivo USB para que possa reproduzir ficheiros de música contidos no dispositivo USB através do Soundbar.

• Quando desligar o cabo de alimentação da tomada de parede, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAÇÃO DO CONTROLO REMOTO

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) na posição correta. Coloque novamente a tampa traseira deslizando-a.

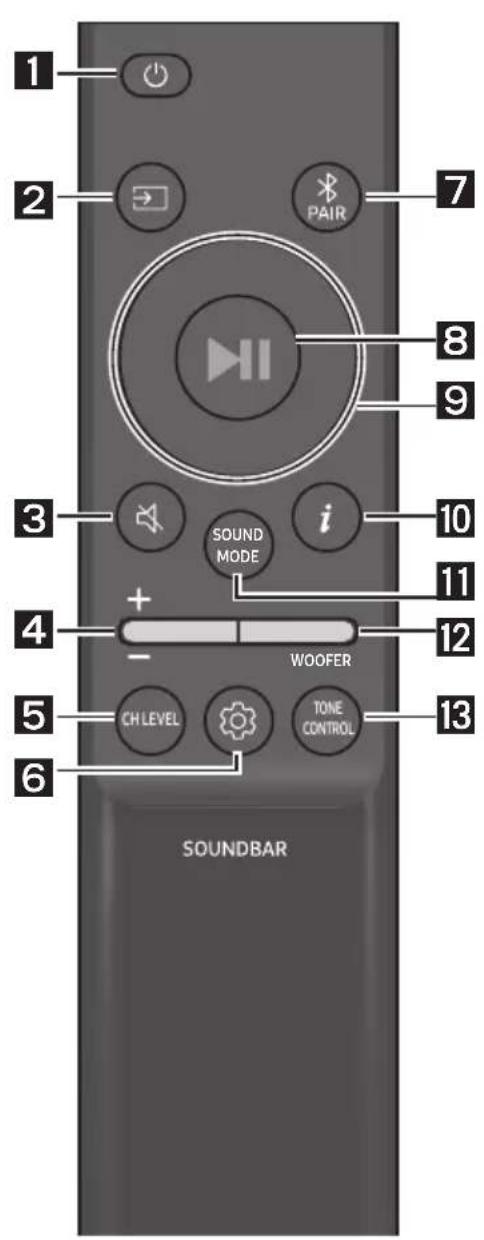

Como utilizar o controlo remoto

1	Ligar/Desligar	Permite ligar e desligar o Soundbar.
2	Origem	Prima este botão para selecionar uma fonte ligada ao Soundbar.
3	Sem som	Prima o botão (sem som) para desativar o som. Prima-o novamente para repor o som.
4	Volume	Prima o botão para cima ou para baixo para ajustar o volume.• Sem somPrima o botão Volume para desativar o som. Prima-o novamente para repor o som.

5	CH LEVEL	Ao premir o botão, pode ajustar o volume de cada altifalante.• Prima o botão para selecionarVIRTUAL CENTER LEVELe ajuste o volume entre -6 e +6 com os botõesCima/Baixo.• Se os Altifalantes traseiros (vendidos em separado) estiverem ligados, a definição REAR LEVELé compatível. Para ajustar o volume doREAR LEVELentre -6 e +6, utilize os botõesCima/Baixo.
9	Cima/Baixo/Esquerda/Direita	Prima as áreas indicadas para selecionar Cima/Baixo/Esquerda/Direita.Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir funções.• RepetirPara utilizar a função Repetir no modo “USB”, prima o botãoCima.• Saltar MúsicaPrima o botãoDireitapara selecionar o próximo ficheiro de música. Prima o botãoEsquerdapara selecionar o ficheiro de música anterior.• ID SETMantenha premido o botãoCimadurante 5 segundos atéID SETestar concluído (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).
6	Controlo deSom	Ao premir o botão, pode definir a função de áudio. Pode ajustar as definições pretendidas ao usar os botõesCima/Baixo.AUDIO SYNC→VOICE ENHANCE ON/OFF→NIGHT MODE ON/OFF– AUDIO SYNCSe o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, prima o botão(Controlo de Som)para selecionarAUDIO SYNCe depois defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botõesCima/Baixo.(Não disponível nos modos “USB” ou “BT”.)– VOICE ENHANCE ON/OFFCom este modo é mais fácil ouvir diálogos nos filmes e na TV.– NIGHT MODE ON/OFFEste modo está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.• O VOICE ENHANC NIGHT MODEe a função de áudioNIGHT MODEpodem ser colocados emON/OFFcom os botõesCima/Baixo.• Prima e mantenha premido o botão(Controlo de Som)durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botõesEsquerda/Direitaecada opção pode ser ajustada para uma definição entre -6 e +6 com os botõesCima/Baixo.(Certifique-se de que o modo de som está definido como “STANDARD”.)
7	BluetoothPAIR	Prima o botão ✝ PAIR. “BT PAIRING” aparece no ecrã do Soundbar.Pode ligar o Soundbar a um novo dispositivo Bluetooth neste modo se selecionar o Soundbar na lista de pesquisa do dispositivo Bluetooth.
8	Reproduzir/Pausa	Prima o botão ▶II para por temporariamente um ficheiro de música em pausa.Quando voltar a premir o botão, o ficheiro de música continuará a ser reproduzido.
10	Informações	Quando premido, são apresentadas as informações de cada modo. (Consulte a página 7.)
11	SOUND MODE	Ao premir o botão, pode selecionar o modo de som desejado.SURROUND SOUND → GAME → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDOferece um campo sonoro mais amplo do que o padrão.– GAMEOferece som estereoscópico para mergulhar na ação durante os videojogos.– DTS VIRTUAL:XSom 3D imersivo de qualquer conteúdo.– STANDARDEmite o som original.• DRC (Dynamic Range Control)Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital. Mantenha o botão SOUND MODE premido durante mais de 5 segundos enquanto o Soundbar está desligado para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)• Bluetooth PowerEsta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição.– Mantenha o botão SOUND MODE premido durante mais de 5 segundos enquanto o Soundbar está ligado para desligar a função Bluetooth Power.
12	WOOFERNIVELACAO DE WOOFER (GRAVES)	Prima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão.
13	TONECONTROL	Ao premir o botão, pode ajustar o volume de sons agudos ou graves.• Prima o botão para selecionar TREBLE ou BASS e ajuste o volume entre -6 e +6 com os botões Cima/Baixo.

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Controlo remoto do televisor Ligar/Desligar (em espera)	Página 14
Esquerda	Ligar/desligar ligação da TV (BT pronto)	Página 21

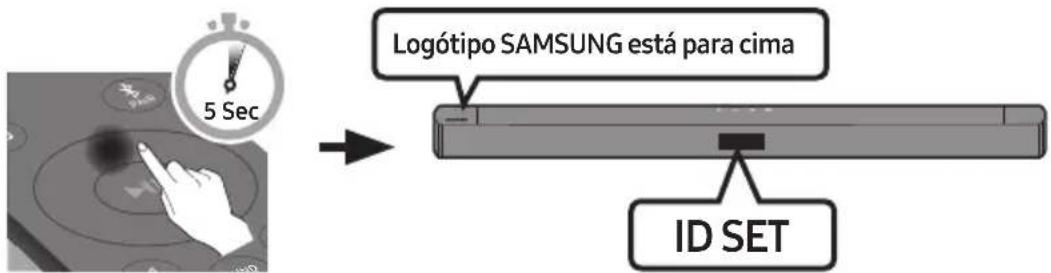

Cima ID SET Página 10
(wco?) (Controlo de Som)	7 Band EQ (Manter premido durante 5 segundos)	Página 10
	Repor (Manter premido durante 10 segundos)	Página 31
SOUND MODE	DRC ON/OFF (em espera)	Página 11
	Bluetooth Power Página 11

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada			Potência
			Sem o Kit de colunas traseiras sem fios	Com o Kit de colunas traseiras sem fios
[S0W74] SOUND MODE	SURROUND SOUND	2.0 canais	2.1 canais 4.1 canais
		5.1 canais 2.1 canais 4.1 canais
	GAME	2.0 canais	2.1 canais 4.1 canais
		5.1 canais 2.1 canais 4.1 canais
	DTS VIRTUAL:X	2.0 canais	2.1 canais 4.1 canais
		5.1 canais 2.1 canais 4.1 canais
	STANDARD	2.0 canais	2.1 canais 2.1 canais
		5.1 canais 2.1 canais 2.1 canais

• O Kit de colunas traseiras sem fios da Samsung pode ser comprado em separado. Para comprar o Kit, contacte o fornecedor onde comprou o Soundbar.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

- Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

- Defina o altifalante do televisor para Altifalante Exter. para utilizar esta função.

- Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Desligue o Soundbar.

2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "OFF-TV REMOTE" (modo predefinido), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botão do controlo remoto	Ecrã Estado
	(modo predefinido)	Desative o controlo remoto do televisor.
		Ative o controlo remoto por infravermelhos de um televisor Samsung.
		Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

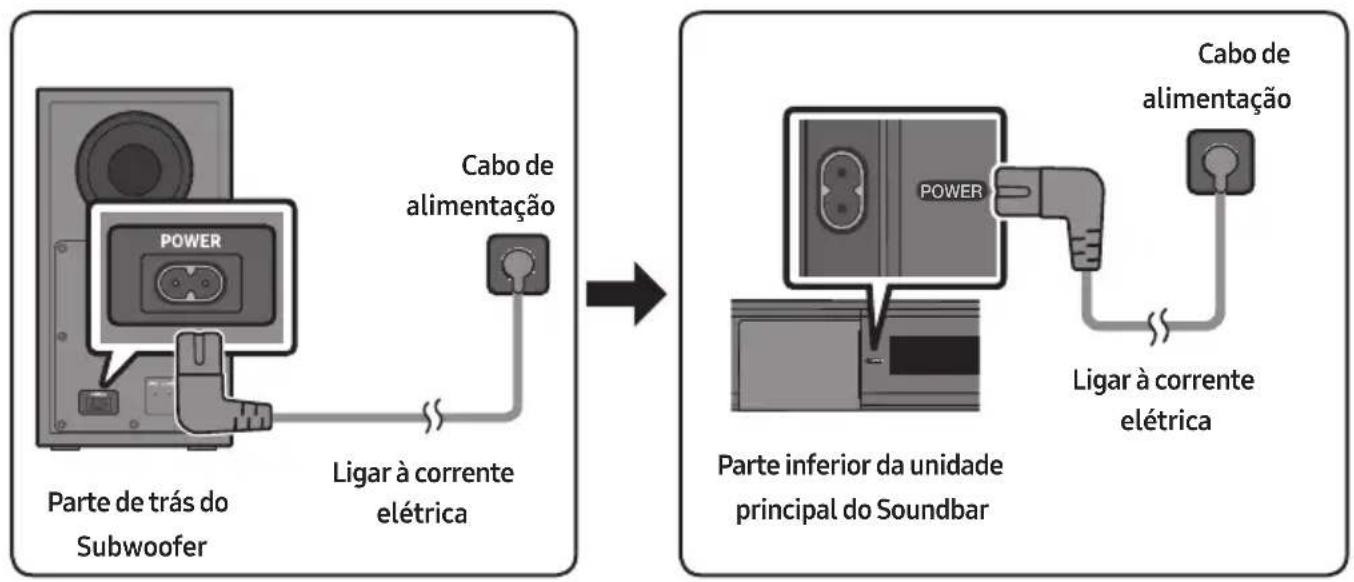

Ligar à corrente elétrica

Utilize os componentes elétricos para ligar o Subwoofer e o Soundbar a uma tomada elétrica pela seguinte ordem:

1. Ligue o cabo de alimentação ao Subwoofer.
2. Ligue o cabo de alimentação ao Soundbar.

Consulte as ilustrações abaixo.

- Para obter mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: parte inferior da unidade principal do Soundbar)

Ligar o Soundbar ao Subwoofer

Se o subwoofer estiver ligado, poderá desfrutar de um som grave rico.

Ligação automática entre o subwoofer e o Soundbar

Quando ligar os aparelhos após a ligação dos cabos de alimentação ao Soundbar e ao subwoofer, este último liga-se automaticamente ao Soundbar.

- Quando o emparelhamento automático estiver concluído, o indicador azul na parte de trás do subwoofer acende-se.

Indicadores LED na parte de trás do subwoofer

LED	Estado	Descrição	Resolução
	Aceso	A ligação foi bem-sucedida (funcionamento normal)	-
	A piscar A recuperar a ligação		Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde cerca de 5 minutos. Se o indicador continuar a piscar, tente ligar o subwoofer manualmente. Consulte a página 17.
	Aceso	Modo de espera (com a unidade principal do Soundbar desligada)	Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar.
		A ligação falhou	Estabeleça uma nova ligação.Consulte as instruções relativas à ligação manual na página 17.
	A piscar Ocorreu uma avaria		Consulte as informações de contacto do centro de assistência técnica da Samsung contidas no manual.

Ligação manual do subwoofer em caso de falha da ligação automática

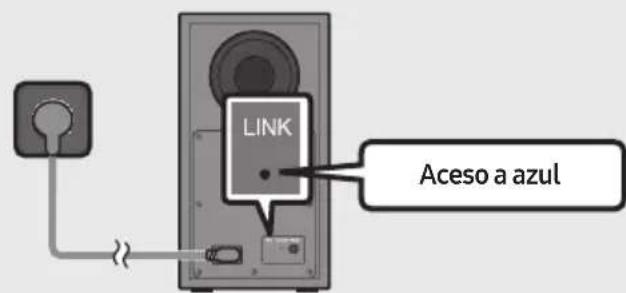

Antes de executar o procedimento de ligação manual em baixo:

• Verifique se os cabos de alimentação do Soundbar e do subwoofer estão devidamente ligados.

• Certifique-se de que o Soundbar está ligado.

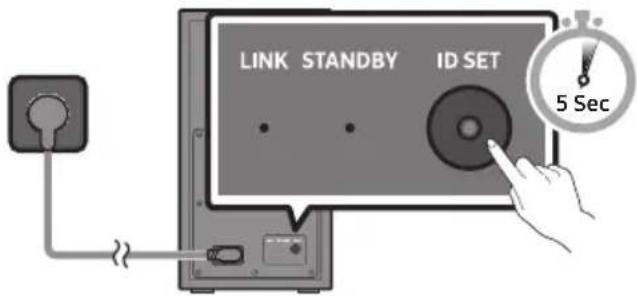

• Mantenha premido ID SET na parte de trás do subwoofer durante pelo menos 5 segundos.

- O indicador vermelho na parte de trás do subwoofer apaga-se e o indicador azul pisca.

Parte de trás do Subwoofer

1. Primeiro, prima o botão no telecomando para ligar o ecrã.

Mantenha premido o botão para Cima no controlo remoto durante mais de 5 segundos.

• A mensagem ID SET surge no ecrã do Soundbar brevemente e depois desaparece.
• O Soundbar liga-se automaticamente quando ID SET estiver concluído.

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

O indicador LED LINK para de piscar e fica aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o subwoofer sem fios.

NOTAS

• Não ligue o cabo de alimentação deste produto ou do seu televisor a uma tomada elétrica até que todas as ligações entre os componentes estejam concluídas.
• Antes de mover ou instalar este produto, certifique-se de que desliga a alimentação e o cabo de alimentação da tomada.
• Se a unidade principal estiver desligada, o subwoofer sem fios entrará em modo de espera e o LED STANDBY na parte traseira ficará vermelho após piscar a azul várias vezes.
• Se utilizar um dispositivo que utilize a mesma frequência (5,8 GHz) que o Soundbar junto do Soundbar, a interferência poderá causar interrupção do som.
• A distância de transmissão máxima do sinal sem fios da unidade principal é de cerca de 10 metros, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e de betão ou uma parede metálica entre a unidade principal e o subwoofer sem fios, o sistema pode não funcionar de todo porque o sinal sem fios não consegue penetrar metal.

PRECAUÇÕES

• Estão integradas antenas recetoras sem fios no subwoofer sem fios. Mantenha as unidades protegidas de água e de humidade.
• Para um desempenho de audição otimizado, certifique-se de que a área em torno do subwoofer sem fios e do módulo de recetor sem fios (vendido em separado) está livre de quaisquer obstáculos.

Ligar o Kit de altifalantes traseiros sem fios Samsung ao Soundbar

Obtenha um verdadeiro som surround sem fios ligando o Kit de altifalantes traseiros sem fios Samsung (SWA-9200S, vendido em separado) ao Soundbar.

Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios Samsung.

05 UTILIZAR UMA LIGAÇÃO COM FIOS À TV

Ouça o som do televisor a partir do seu Soundbar através de ligações com ou sem fios.

• Quando o Soundbar está ligado a determinados televisores da Samsung, é possível controlá-lo através do controlo remoto do televisor.
• Esta função é suportada por televisores Samsung Smart TV de 2017 e posteriores que suportam Bluetooth quando o Soundbar é ligado ao televisor com um cabo ótico.
• Esta função também permite utilizar o menu do televisor para ajustar o campo sonoro, várias definições, o volume e o modo sem som.

Ligar com cabo ótico

Se os sinais de emissão forem Dolby Digital e a definição de "Formato de Saída de Áudio Digital" for PCM no televisor, recomenda-se que altere a definição para Dolby Digital. Se a definição for alterada, pode apreciar melhor de qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

Lista de verificação pré-ligação

- Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

- Quando utilizar um cabo ótico, deverá estar definido com o modo "D.IN".

1. Ligue a tomada fêmea DIGITAL AUDIO IN (OPTICAL) no Soundbar à tomada fêmea de OPTICAL OUT do televisor com um cabo ótico digital.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "D.IN".

06 UTILIZAR UMA LIGAÇÃO SEM FIOS À TV

Ligar uma TV através Bluetooth

Quando um televisor é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Só pode ligar um televisor de cada vez.

1. Prima o botão ✕ PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel superior e selecione "BT".

"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparece "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Seleccione o modo Bluetooth no televisor. (Para obter mais informações, consulte o manual do televisor.)
2. Seleccione “[AV] Samsung Soundbar C4-Series” ou “[AV] Soundbar C4-Series” na lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "Needs Pairing" ou "Paired" na lista de dispositivos Bluetooth do televisor. Para ligar ao Soundbar, selecione a mensagem e estabeleça uma ligação.

- Quando o televisor estiver ligado, a mensagem [Nome do televisor] → "BT" surgirá no ecrã frontal do Soundbar.

1. Poderá então ouvir o som do televisor a partir do Soundbar.

Se o Soundbar não for encontrado pela TV

- Ligue a TV e o Soundbar com um cabo ótico e selecione o modo "D.IN", premindo a botão

(Origem) na parte superior do Soundbar. Verifique se a saída de áudio funciona normalmente e continue com o passo 2 e 3.

Se ocorrer uma falha ao ligar o dispositivo

• Se um Soundbar anteriormente ligado (por exemplo,"[AV] Samsung Soundbar C4-Series" ou "[AV] Soundbar C4-Series") surgir na lista, elimine-o.
• Repita os passos 1 a 3.

NOTA

- Após ligar o Soundbar ao televisor pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Desligar o Soundbar do televisor

Prima o botão (Origem) no painel superior ou no controlo remoto e mude para qualquer modo exceto "BT".

• Desligar o Soundbar do televisor demora algum tempo porque o televisor tem de receber uma resposta do Soundbar.
  (O tempo necessário para tal poderá variar em função do modelo do televisor.)

• Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão
  Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado "BT READY".
  (Ligar/desligar ligação da TV)

Qual é a diferença entre BT READY e BT PAIRING?

• BT READY : neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.
• BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão ✦ PAIR no telecomando ou mantenha premido o botão 📄 (Origem) na parte superior do Soundbar durante mais de 5 segundos enquanto o Soundbar está no modo “BT” e no estado “BT READY”.)

NOTAS

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar.

• Se existirem dois ou mais dispositivos Bluetooth emparelhados em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

07 LIGAR UM DISPOSITIVO EXTERNO

Ligue-se a um dispositivo externo através de uma ligação com fios ou de uma ligação Bluetooth para reproduzir o som do dispositivo externo através do Soundbar.

Ligar através de um cabo ótico

1. Ligue a DIGITAL AUDIO IN (OPTICAL) na unidade principal à tomada fêmea OPTICAL OUT do dispositivo de origem com um cabo ótico digital.
2. Seleção o modo "D.IN" premindo o botão (Origem) no painel superior ou no controlo remoto.

08 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB

Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar.

1. Ligue o dispositivo USB à porta USB na parte inferior do produto.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "USB".
3. A mensagem "USB" surge no ecrã.
4. Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.
5. O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado após mais de 18 minutos.

Lista de compatibilidade

Extensão Codec Frequência de amostragem Velocidade de			transmissão
*.mp3 MPEG 1	Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG 1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps
	MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps
*.wma WMA7/8	9 32 kHz ~ 48 kHz 32 ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac*.m4a*.mp4(Apenas Áudio)	AAC-LC (MPEG2,/MPEG4)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 256) e ficheiros (cerca de 999) armazenados no dispositivo USB.
• Sistema de ficheiros USB suportado: FAT16, FAT32, NTFS

09 LIGAR UM DISPOSITIVO MÓVEL

Ligar através de Bluetooth

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Só pode ligar um dispositivo Bluetooth de cada vez.

A ligação inicial

1. Prima o botão ✦ PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão ➞ (Origem) no painel superior e selecione "BT". "BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparece "BT READY", prima sem soltar o botão ➞ (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Selezione"[AV] Samsung Soundbar C4-Series" ou "[AV] Soundbar C4-Series" na lista.

- Quando um Soundbar estiver ligado ao dispositivo Bluetooth, a mensagem [Nome do Dispositivo Bluetooth] → "BT" surgirá no ecrã frontal.

1. Reproduza os ficheiros de música contidos no dispositivo que está ligado através de Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

- Se um Soundbar anteriormente ligado (por exemplo, "[AV] Samsung Soundbar C4-Series" ou "[AV] Soundbar C4-Series") surgir na lista, elimine-o.

- Em seguida, repita os passos 1 e 2.

NOTA

- Após ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Qual é a diferença entre BT READY e BT PAIRING?

• BT READY : neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.
• BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão ✦ PAIR no telecomando ou mantenha premido o botão 📄 (Origem) na parte superior do Soundbar durante mais de 5 segundos enquanto o Soundbar está no modo “BT” e no estado “BT READY”).

NOTAS

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar,
  – Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar,

• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

- O Soundbar suporta dados SBC (44,1kHz, 48kHz).

- Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

- Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.

- Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV] Samsung Soundbar C4-Series” ou “[AV] Soundbar C4-Series” na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “BT”.

- Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)

- O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o Soundbar apresenta "BT READY".

- Não é possível emparelhar o Soundbar a outro dispositivo Bluetooth se o Soundbar estiver no modo Bluetooth e já estiver emparelhado a um dispositivo Bluetooth.

Bluetooth Power ligada (SOUND MODE)

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos enquanto o Soundbar estiver ligado.
2. É apresentada a indicação "ON-BLUETOOTH POWER" no visor do Soundbar.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, mude para qualquer modo exceto "BT".

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

NOTAS

• No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o sistema Soundbar e o dispositivo Bluetooth for superior a 10 m.
• O Soundbar desliga-se automaticamente ao fim de 18 minutos no estado Ready.

Mais sobre Bluetooth

O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados, através de uma ligação sem fios de curta distância.

• Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a respectiva utilização, quando:
• Uma parte do aparelho está em contacto com o sistema receptor/transmissor do dispositivo Bluetooth ou do Soundbar.
• Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias.

• Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo equipamento médico, fornos micro-ondas e redes sem fios.

• Emparelhe o Soundbar com o dispositivo Bluetooth, mantendo uma distância curta.

• Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade. Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.
• Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.
• A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá ser inferior na presença de obstáculos como paredes ou portas.
• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

10 INSTALAÇÃO DO SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar-se a parede ou optar-se por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequados para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, devem fixar-se os parafusos de suporte em montantes de parede.
• Comprar parafusos próprios para montagem em parede de acordo com o tipo e com a espessura da parede onde se pretende instalar o Soundbar.

- Diâmetro: M5

- Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 35 mm.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia de suporte de parede

Parafuso de fixação
Parafuso

Suporte de parede

1. Coloque o Guia de suporte de parede encostado à superfície da parede.

- O Guia de suporte de parede deve ficar nivelado. - Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

1. Alinhe a Linha central do Guia de suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia de suporte de parede à parede com fita adesiva.

- Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

1. Utilize a ponta de uma caneta ou um lápis afiado para furar o centro das imagens de A-TYPE, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

1. Instale os 2 Suporte de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

- Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

Parte de trás do Soundbar

Extremidade direita do Soundbar

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suporte de parede fiquem firmemente apoiados nos Parafuso de fixação.

- Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de parede firmemente nos Parafuso de fixação.

Alinhe o centro do Soundbar com o centro do televisor, conforme ilustrado na imagem, e coloque cuidadosamente o Soundbar no suporte do televisor.

Para uma melhor qualidade sonora, posicione o Soundbar a, pelo menos, 3 cm da frente do televisor.

NOTA

- Certifique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.

12 ATUALIZAÇÃO DO SOFTWARE

A Samsung poderá disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Se for disponibilizada uma atualização, pode atualizar o firmaware ligando um dispositivo USB com a atualização do firmware armazenada nele à porta USB do Soundbar. Para obter mais informações sobre como pode transferir ficheiros de atualização, aceda ao website da Samsung em (www.samsung.com →Support).

Em seguida, selecione o tipo de produto ou introduza o número do modelo do seu Soundbar, selecione a opção Software e Aplicações e, em seguida, selecione Transferências. Tenha em atenção que os nomes das opções podem variar.

Procedimento de atualização

Importante: A função de atualização apaga todas as definições de utilizador. Recomendamos que anote as suas definições para que possa redefinilas facilmente após a atualização. Tenha em atenção que a atualização de firmware também repõe a ligação ao subwoofer.

1. Insira uma pen USB na porta USB do seu computador. Importante: Certifique-se de que não existem ficheiros de música na pen USB. Tal poderá causar a falha da atualização do firmware.

2. Aceda a (samsung.com) → selecione Introduza número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transfira o ficheiro de software mais recente.

3. Guarde o software transferido numa pen USB e seleccione "Extrair aqui" para descompactar a pasta.

4. Desligue o Soundbar e ligue a pen USB que contém a atualização do software à porta USB.

5. Ligue o Soundbar e altere a origem para o modo "USB". Aguarde 3 minutos, "UPDATE" é apresentado e a atualização é iniciada.

6. Quando a atualização estiver concluída, o Soundbar desliga-se. Ligue o Soundbar e prima o botão - + (Volume) no painel superior durante 5 segundos. A mensagem "INIT OK" aparece no ecrã e, em seguida, o Soundbar é reposto.

- Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware. O cabo de alimentação do Soundbar tem de estar ligado quando o USB com o ficheiro de atualização é introduzido. A atualização é novamente iniciada enquanto VFD não mostra qualquer indicação e será concluída após 2 minutos.

1. Restaure as definições do Soundbar.

Se não for apresentada a mensagem UPDATE

1. Desligue o Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contém os ficheiros de atualização à porta USB do Soundbar.
2. Desligue e ligue o cabo de alimentação do Soundbar e ligue o Soundbar.

NOTAS

• A atualização de firmware pode não funcionar corretamente se estiverem armazenados ficheiros de áudio suportados pelo Soundbar no dispositivo de armazenamento USB.
• Não desligue a alimentação nem remova o dispositivo USB enquanto as atualizações estão a ser efetuadas.
• Após a atualização estar concluída, a configuração do utilizador no Soundbar poderá ser inicializada. Assim, recomendamos que anote as suas definições para que possa redefini-las facilmente após a atualização. Tenha em atenção que a atualização de firmware também repõe a ligação ao subwoofer. Se a ligação ao subwoofer não for restabelecida automaticamente após a atualização, consulte a página 16. Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na pen USB.
• Os utilizadores de Mac OS devem utilizar MS-DOS (FAT) como formato USB.
• A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.

13 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Desligue e volte a ligar o dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 7.)

Se o telecomando não funcionar.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Television Samsung: Página Principal ( → Menu → Definições
( Ⓞ→ Todas as Definições ( Ⓥ→ Som → Saída de Som → Selecione o Soundbar)
→A ligação dos cabos ao Soundbar poderá estar solta. Desligue o cabo e volte a ligá-lo.
Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→Inicie o produto e tente novamente. (Consulte a página 31.)

O subwoofer não emite qualquer som.

→Verifique se o indicador LED na parte posterior do Subwoofer está ligado a azul. Volte a ligar o Soundbar e o Subwoofer se o indicador estiver a piscar lentamente a azul ou se tiver passado para vermelho. (Consulte a página 17.)
→Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos.
→A ligação pode ser interrompida por outros dispositivos que se encontrem a emitir sinais de radiofrequência nas proximidades.
Mantenha a sua coluna afastada desses dispositivos.
→Remova o cabo de alimentação e volte a ligá-lo.

→O volume original do conteúdo que está a reproduzir pode ser baixo. Tente ajustar o nível do Subwoofer. (Consulte a página 12.)
→Aproxime a coluna do Subwoofer de si.

O Soundbar não aparece na lista de dispositivos Bluetooth da TV.

→Desligue completamente o cabo de alimentação do Soundbar, volte a ligar e, em seguida, tente procurar novamente.
(Consulte a página 20.)
→Ligue a TV e o Soundbar com um cabo ótico e selecione o modo "D.IN", premindo a botão
→ (Origem) na parte superior do Soundbar.
Verifique se a saída de áudio funciona normalmente e tente procurar novamente.
(Consulte a página 20.)

A Soundbar não liga através de Bluetooth.

→Ao ligar um novo dispositivo, mude para "BT PAIRING" para estabelecer a ligação. (Prima o botão ✗ PAIR no telecomando ou o botão ➞ (Origem) na parte superior do Soundbar durante, pelo menos, 5 segundos.)

→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar.
(Televisor Samsung: Página Principal (
→ Menu → Definições (💡→ Todas as Definições (💡→ Som → Saída de Som → Lista de Altifalantes Bluetooth).
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.
→ Inicie o produto e tente novamente. (Consulte a página 31.)

O som é cortado quando ligado através de Bluetooth.

→Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Soundbar, como acontece com micro-ondas, routers sem fios, etc.
→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.
→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

A Soundbar não se liga automaticamente com a TV.

→ Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

14 LICENÇAS

DOLBY AUDIO

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

17 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-C430
USB 5V/0,5A
Peso 1,4 kg
Dimensões (L x A x P) 858,8 x 59,0 x 75,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída	40W x 2, 6 ohm
Formatos de reprodução suportados(O som DTS 2.0 é reproduzido em formato DTS.)	LPCM 2ch, Dolby AudioTM(suporta Dolby® Digital), DTS
Nome do subwoofer PS-WC44T
Peso 4,4 kg
Dimensões (L x A x P) 181,5 x 343,0 x 272,0 mm
AMPLIFICADORPotência nominal de saída	190W
Consumo total de energia em modo de espera (W)	2,0W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botão SOUNDMODE durante mais de 5 segundos para desligar a função Bluetooth Power.

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.

• O peso e as dimensões indicados são aproximados.

• A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

• POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS

Potência máx. do transmissor RF

100 mW a 2,4 GHz - 2,4835 GHz

25 mW a 5,725 GHz – 5,825 GHz

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:
