HASZNÁLATI ÚTMUTATÓ PBV 4200 A1 PARKSIDE

Kezelési és biztonsági útmutató

Az eredeti használati ótmulató fordítása

GB IF NI CY MT

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

1. A készüléken található szimbólumok magyarázata....110
2. Bevezetés....113
3. A készülék leírása 113
4. Szállitott elemek (2. ábra)....113
5. Rendeltetésszerű használat....113
6. Biztonsági utasítások....114
7. Müszaki adatok....116
8. Kicsomagolás....116
9. Felépítés....116
10. Üzembe helyezés előtt 117
11. Üzembe helyezés....117
12. Szállítás....119
13. Tisztítás és karbantartás.... 119
14. Tárolás 122
15. Ártalmatlanítás és újrahasznosítás.... 122
16. Hibaelhárítás 122
17. Jótállási tájékoztató....123

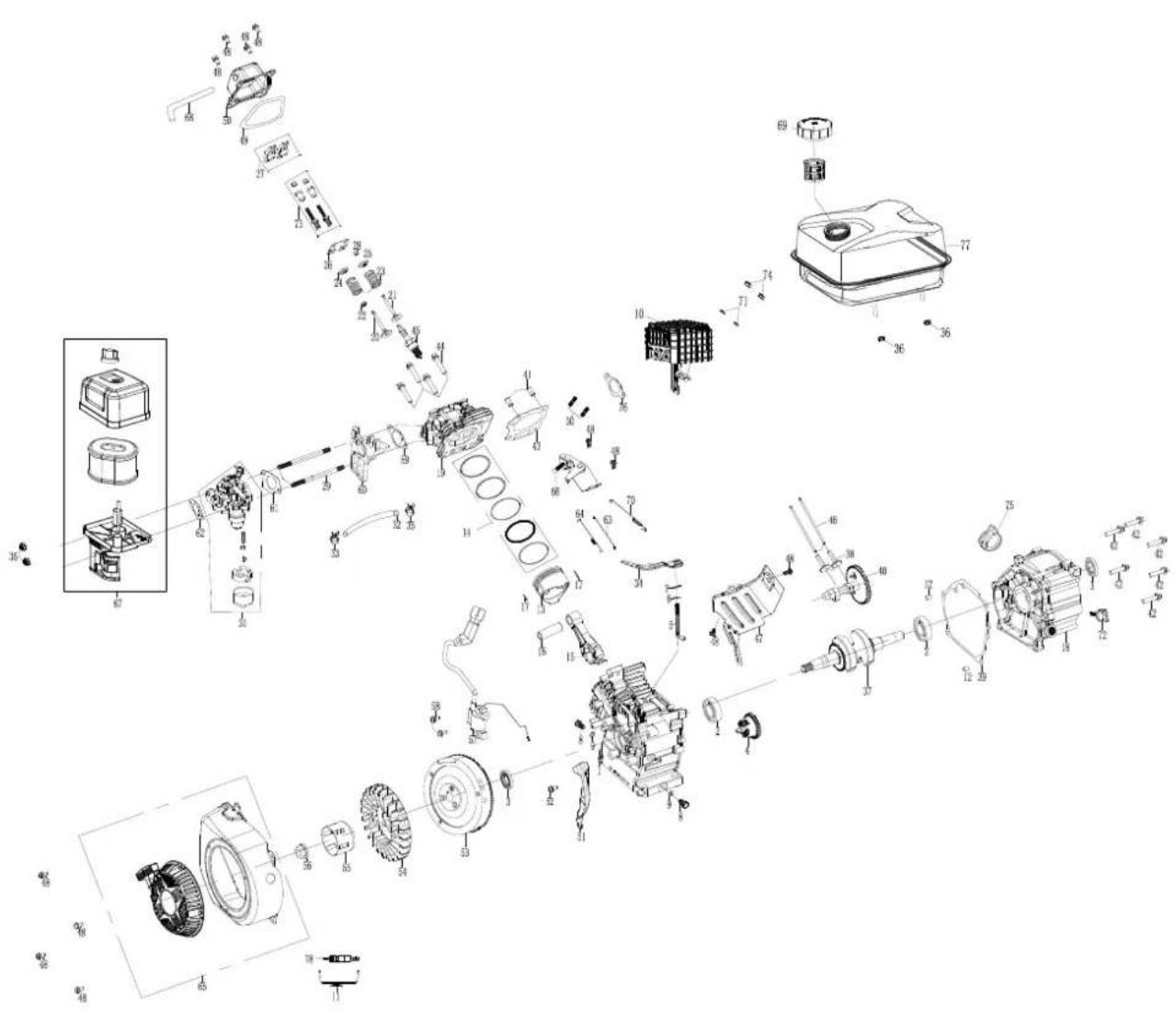

18. Robbantott ábra....125
19. Megfelelőségi nyilatkozat....128

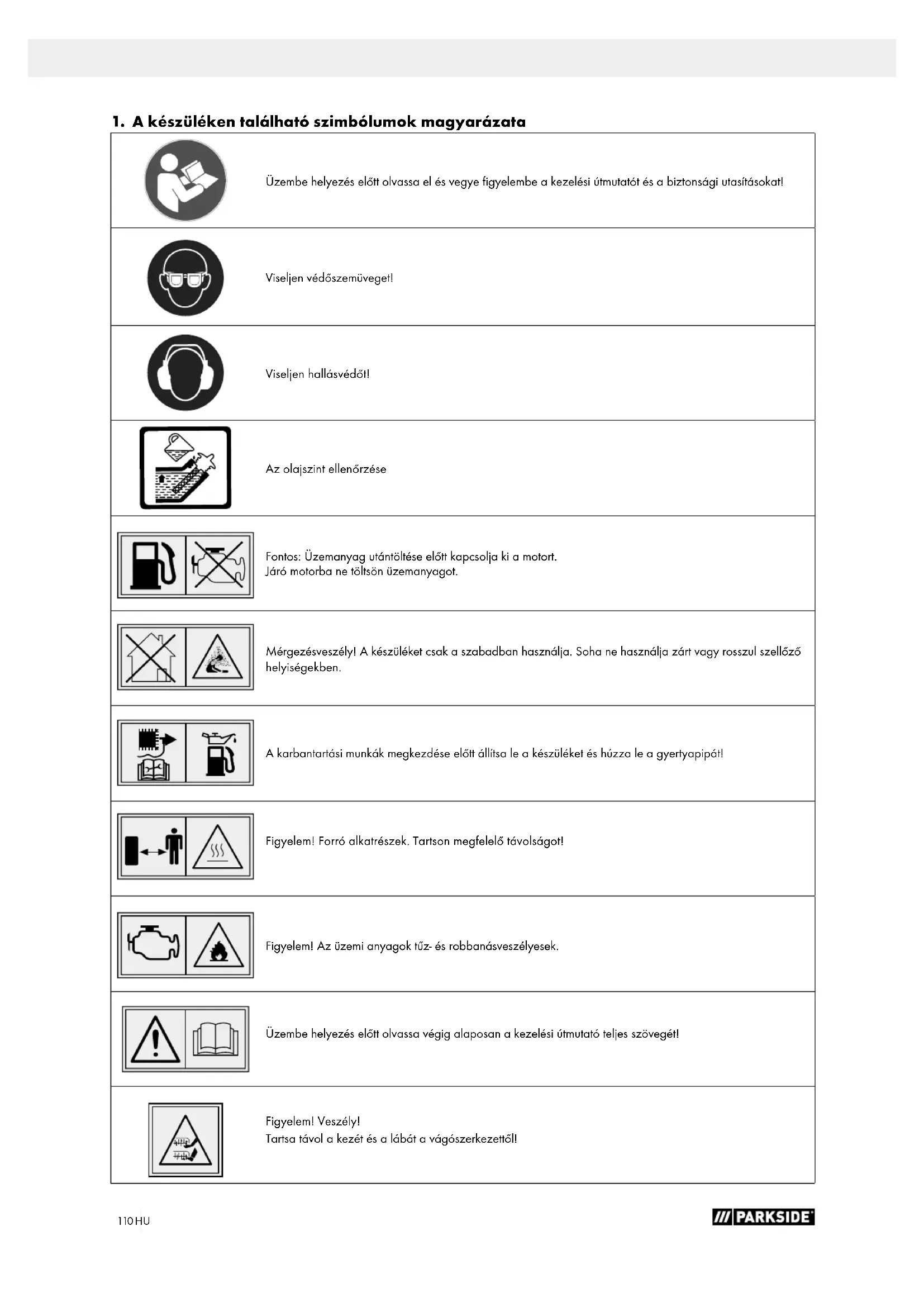

1. A készüléken található szimbólumok magyarázata

Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokatl

Viseljen védőszemüveget!

Viseljen hallásvédöt!

Az olajszint ellenőrzése

Fontos: Üzemanyag utántöltése előtt kapcsolja ki a motort. Járó motorba ne töltsön üzemanyagot.

Mérgezésveszély! A készüléket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.

A karbantartási munkák megkezdése előtt állítsa le a készüléket és húzza le a gyertyapipát!

Figyelem! Forró alkatrészek. Tartson megfelelő távolságot!

Figyelem! Az üzemi anyagok tűz- és robbanásveszélyesek.

Üzembe helyezés előtt olvassa végig alaposan a kezelési útmutató teljes szövegét!

Figyelem! Veszély! Tartsa távol a kezét és a lábát a vágószerkezettőll!

	Figyelem! Sérülésveszély a szétrepülő tárgyak miatt!
	A készülék garantált hangteljesítményszintje
	A termék megfelel a hatályos európai irányelveknek.
	Ha elengedi a biztonsági kapcsolókengyelt, a készülék leáll.
	A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos pontokat ez a szimbólum jelöli.
	Gyűjtőtartály térfogata
	Tömeg kg-ban
	Munkaszélesség
	Tartály térfogata
	Motorolaj
VESZÉLY!	Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.
FIGYELMEZTETÉS!	Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz-hat, ha nem kerülik el.
VIGYÁZAT!	Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat,ha nem kerülik el.
MEGJEGYZÉS	Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy másvagyontárgyakban/tulajdonban, ha nem kerülik el.

2. Bevezetés

GYÁRTÓ:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

MEGJEGYZÉS:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,
• A kezelési útmutató be nem tartása,
• harmadik fél által végzett illetéktelen javítás,
• nem eredeti pótalkatrészek beépítése és cseréje,
• nem rendeltetésszerű használat.

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl fel-tétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

3. A készülék leírása

1. Tolókengyel
2. Biztonsági kapcsolókengyel
3. Csillagmarkolatos anyák
   3a. Csavarok
   3b. Hézagoló alátétek
4. Alsó tolókengyel
5. Kábelcsíptető
6. Benzintartály
   6a. Üzemanyagszürő-betét
   6b. Tanksapka
7. Szíjborítás
   7a. Ékszíj
   7b. Alsó anya a tőcsavaron
   7c. Felső anya a töcsavaron
8. Nívópálca
9. Kerekek
10. Motorolaj olajleeresztő csavar
11. Indító berántózsinór
12. Munkamagasság állító
13. Kivetőfedél
14. Benzincsap
15. Szívatókar
16. Gyűjtőtartály
17. Légszűrőfedél
    17a. Szárnyas anya
    17b. Szárnyas anya
    17c. Légszűrő betét
18. Biztosító anyák az alsó tolókengyelhez
19. Gyertyakulcs
20. Gyertyapipa

21. Gyújtógyertya

22. Peremes csavarok az alsó tolókengyelhez

4. Szállított elemek (2. ábra)

• 1 db gyűjtőtartály (16)
• 1 db tolókengyel (1)
• 2 db csillagmarkolatos anya, M8 (3)
• 2 db csavar, M8 x 45 mm (3a)
• 2 db hézagoló alátét, M8 (3b)
• 1 db alsó tolókengyel (4)
- 4 db peremes csavar az alsó tolókengyelhez, M8 x 30 mm (18)
- 4 db biztosító anya az alsó tolókengyelhez, M8 (19)
• 1 db kábelcsíptető (5)
• 1 db gyertyakulcs (20)

5. Rendeltetésszerű használat

Ez a készülék a gyep tövének fellazítására és átszellőztetésére (a gyep szellőztetésére) szolgál magáncélú alkalmazásra, és kizárólag megszáradt, rövidre nyírt gyepen szabad használni. Az ettől eltérő, ezen túlmenő felhasználás nem rendeltetésszerűnek minősül.

A készülék a ház körüli és hobbikertekben való magáncélú használatra készült.

A gyártó által mellékelt használati utasítás betartása a gyepszellőztető rendeltetésszerű használatának feltétele. A használati útmutató tartalmazza az üzemeltetés, a karbantartás és a javítás feltételeit is.

Figyelmeztetés! A felhasználó testi épségének veszelyeztetése miatt a gyeplazító nem használható szecskázóként fa- és sövénynyesedékek aprítására. Emellett a gyeplazítót nem szabad motoros kapaként használni a talaj egyenetlenségeinek elsimítására sem, mint amilyen pl. vakondtúrás.

A gyeplazítót biztonsági okokból nem szabad meghajtó berendezésként más munkaeszközökkel vagy bármilyen egyéb szerszámkészlettel használni, kivéve abban az esetben, ha azt a gyártó kifejezetten engedélyezte.

A gépet kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük, vegye figyelembe, hogy készülékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervez-ték. A készülékre semmilyen garanciát nem vállalunk, ha ki-sipari, kéziipari vagy ipari, valamint ezekkel egyenértékű te-vékenységekhez használja.

6. Biztonsági utasítások

• Ismerkedjen meg a gép alkalmazási területével, valamint korlátozásaival, és a speciális veszélyforrásokkal.
• Győződjön meg arról, hogy minden kezelőelemet és azok működését is pontosan ismeri.
• Ne próbálja meg használni a gépet, amíg nem ismeri a motor működési módját és karbantartásigényét, és nem tudja, hogyan kerülhetők el a személyi sérüléssel és/vagy anyagi kárral fenyegető balesetek.
• A készüléket csak műszakilag kifogástalan állapotban használja
• Soha ne iktassa ki a biztonsági és védőberendezéseket
• Viseljen védőszemüveget és hallásvédőtl
• Viseljen hosszú nadrágot és masszív lábbelit
• Tartsa távol a kezét és a lábát a vágószerkezettől
• A harmadik személyeket tartsa távol a veszélyes területtől, és távolítsa el az idegen tárgyakat a munkaterületról
• Mielőtt elhagyná a készüléket:
• A motor kikapcsolása
• Várja meg, amíg leáll a vágószerkezet
• Húzza le a gyertyapipát
• Ne hagyja felügyelet nélkül a készüléket
• Gyermekek vagy olyan személyek, akik nem ismerik az üzemeltetési útmutatót, a készüléket nem használhatják

Általános biztonsági előírások

Mielőtt megkezdi a munkát a készülékkel, olvassa el alaposan az üzemeltetési útmutatót, és ismerkedjen meg alaposan minden kezelőelemmel.

A készülék szakszerűtlen használata súlyos sérüléseket okozhat.

Gondosan örizze meg ezt az üzemeltetési útmutatót, hogy a szükséges információk bármikor a rendelkezésére álljanak.

Ne kezdje meg a készülék kezelését, míg teljesen meg nem értette a motor helyes kezelését és karbantartását, valamint azt, hogy hogyan kerülhetők el a baleseti sérülések és/vagy anyagi károk.

Munkahelyi biztonság

A motort soha ne indítsa el és ne működtesse zárt helyiségben. A kipufogógáz veszélyes, mivel szén-monoxidot tartalmaz, amely szagtalan és mérgező gáz. Csak jól szellőző külső terekben üzemeltesse az egységet.

Soha ne működtesse a készüléket, ha a látási és fényviszonyok nem kielégítőek. Soha ne működtesse a készüléket meredek lejtön. Mindig a talajjal vízszintesen dolgozzon, soha ne fentről lefelé.

Ne dolgozzon a készülékkel esőben, viharban, különösen pedig villámlásveszélyes időben.

Személyi biztonság

1. Ne üzemeltesse drog, alkohol vagy gyógyszer hatása alatt a gépet, mivel ezek befolyása alatt kevésbé lehet képes a megfelelő kezelésre.
2. Viseljen megfelelő ruházatot. Viseljen hosszú nadrágot, bakancsot és kesztyűt. Ne viseljen laza ruházatot, rövid nadrágot vagy bármilyen ékszert. A hosszú hajat vállmagasságban fogja össze. Ügyeljen arra, hogy a mozgásban lévő alkatrészek ne kaphassák el haját, ruházatát, kesztyűjét. A laza ruházat, az ékszer vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.
3. Viseljen védőfelszerelést. Mindig ügyeljen szeme védelmére.
4. A megfelelő körülmények között használt védőeszközök, mint például porvédő maszk, munkavédelmi sisak vagy hallásvédő, csökkentik a személyi sérülések kockázatát.
5. Az indítás előtt ellenőrizze a gépet. A leválasztó vé-dőberendezéseket ne távolítsa el, és tartsa megfelelő állapotban. Bizonyosodjon meg arról, hogy az összes anya, csavar, stb. szorosan meg van-e húzva.
6. Semmiképpen ne működtesse a gépet, ha javításra szorul vagy mechanikája meghibásodott.
7. A sérült, hiányos vagy kifogásolható működésű alkatrészeket a gép használata előtt cserélje ki. Ellenőrizze a tömítettséget. Tartson fenn biztonságos munkakörülményeket a gép számára.
8. Semmiképpen ne manipulálja a védőberendezéseket. Rendszeresen ellenőrizze működésük megfelelőségét.
9. A gépet nem szabad használni, ha nem lehet be- és ki- kapcsolni a motorkapcsolóval. Az olyan benzinnel mű- ködő gép, amely nem vezérelhető a motorkapcsolóval, veszélyes és ki kell cserélni.
10. Az indítás előtt rendszeresen ellenőrizze, hogy a csavarkulcsokat és egyéb szerszámokat eltávolította-e a gépről. A forgó alkatrészen hagyott csavarkulcs vagy egyéb szerszám személyi sérüléseket okozhat.
11. Legyen körültekintő, és józan ésszel használja a gépet.

12. Ne dolgozzon túlságosan előrehajolva. Ne kezelje mezit-láb, illetve szandálban vagy hasonló nyitott lábbeliben a gépet. Olyan munkavédelmi cipőt viseljen, amely védi a lábat, és a csúszós felületen jobban megtapad.

13. Folyamatosan ügyeljen a stabilitásra és az egyensúlyra. Ezáltal a gép jobban kontrollálható, ha váratlan helyzet adódik.

14. Ügyeljen arra, hogy a gép ne induljon el akaratlanul. Biztosítsa, hogy a gép szállítása, valamint a karbantartási és javítási munkálatok előtt a berendezés motorja ki legyen kapcsolva. Ha járó motornál hajtja végre a gép szállítását vagy a karbantartási és javítási munkálatokat, akkor balesetekre kerülhet sor.

Biztonság az üzemanyagok kezelése során

1. Az üzemanyag gyúlékony, és meggyulladás esetén a gőzei hirtelen felrobbanhatnak. Az üzemanyagokat megfelelő óvintézkedések mellett alkalmazza, ezzel csökkentve a súlyos személyi sérülések kockázatát.
2. A tank feltöltését és leengedését tiszta, jól szellőző külső terekben végezze, és használjon megfelelő üzemanyag-gyűjtótartályt. Ne dohányozzon. A tankolás vagy a gép üzemeltetése során a munkahely közelében tilos szikraképződéssel járó tevékenységet végezni, valamint nyílt lángot vagy egyéb gyújtóforrást használni. A tank feltöltését semmiképpen ne az épületben végezze.
3. A földelt, vezetőképes tárgyakat, például szerszámokat tartsa távol a védelem nélküli, feszültség alatt lévő elektromos alkatrészektől és csatlakozásoktól, a szikraképződés és szikraszétszóródás elkerülése érdekében. A füstgázok és a gözök meggyulladhatnak.
4. A motort mindig kapcsolja ki, és hagyja lehülni a tank feltöltése előtt. Semmiképpen ne távolítsa el a tank fedelét, és ne töltsön be üzemanyagot, amikor a motor jár vagy még meleg. Ne működtesse a gépet üzemanyag-szivárgás esetén.
5. Nyissa fel kissé a tank fedelét, a benne lévő nyomás leeresztéséhez.
6. Ne töltse túl a tankot (kb. 1,5 cm-rel a töltőcsonk alatti szintig, mivel a motor által termelt hő az üzemanyag tágulását okozhatja).
7. A tank és a tartály fedelét helyezze vissza, és törölje le a kiömlött üzemanyagot. A gépet semmiképpen ne működtesse, ha a tank fedele nincs felhelyezve.
8. A kiömlött üzemanyag ne kerüljön gyújtóforrás közelébe. Ne kisérelje meg a motor elindítását, ha kiömlött üzemanyagot lát. Ezzel szemben helyezze át a gépet az érintett területről és kerülje a gyújtóforrásokat, amíg az üzemanyag gőzei elpárolognak.
9. Az üzemanyagot csak külön erre a célra gyártott és en- gedélyezett tartályban tárolja.
10. Az üzemanyagot hűvös, jól szellőző helyen, szikrától, nyílt lángtól és egyéb gyújtóforrástól védve tárolja.
11. Soha ne tárolja az üzemanyagot vagy a feltöltött tartályú gépet olyan épületben, ahol a füstgázok szikrával, nyílt lánggal vagy egyéb gyújtóforrással, például vízforralóval, sütővel, szárítóautomatával vagy hasonlóval kapcsolatba kerülhetnek. Mielőtt a motort egy épületben tárolásra helyezné, hagyja lehűlni.

A gép használatára és ápolására vonatkozó információk

1. Ne emelje fel és ne mozgassa a gépet járó motornál.
2. Ne eröltesse a gép működtetését. Az Ön alkalmazásához megfelelő gépet válassza. A megfelelő géppel a munkavégzés hatékonyabb és biztonságosabb.
3. Ne módosítsa a motor fordulatszám szabályozójának beállitásait, és ne működtesse a motort túl magas fordulatszámon. A fordulatszám szabályozó a maximális üzemi fordulatszám vezérlését végzi, amely a motor számára biztonságos.
4. Ne járassa a motort magas fokozaton, ha éppen nem dolgozik a géppel.
5. Kezét és lábát ne tegye a forgó alkatrészek közelébe.
6. Kerülje a forró üzemanyaggal, olajjal, füstgázokkal és forró felületekkel való érintkezést. Ne érintse meg a motort és a hangtompítót. Ezek a részek működés közben erősen felforrósodnak. Még a berendezés kikapcsolása után is forrók egy ideig. A karbantartási és beállítási munkák előtt hagyja lehűlni a motort.
7. Ha a készülék működése szokatlan zajokkal vagy rez-géssel jár, azonnal állítsa le a motort, húzza le a gyújtókábelt, és keresse meg az okot. A szokatlan zajok és vibrációk alapvetően figyelmeztető jelek.
8. Csak a gyártó által engedélyezett csatlakozókat és tartozékokat használjon. Ennek az előírásnak a figyelmen kívül hagyása személyi sérüléseket vonhat maga után.
9. Tartsa karban a készüléket. Ellenőrizze, hogy az alkatrészek mozgás közben megfelelően állnak-e, illetve nem blokkoltak-e. Ellenőrizze, hogy nincs-e törött alkatrész, vagy hogy nem áll-e fenn olyan állapot, amely a gép működését befolyásolhatja. Sérülés esetén javitsa meg a gépet használat előtt. Számos baleset a nem megfelelően karbantartott felszerelések miatt következik be.
10. A tüzveszély csökkentése érdekében tartsa fütöl, levelektöl, felesleges zsírtól és rozsdakérgektöl mentesen a motort és a hangtompítót.
11. A gépet semmiképpen ne öntse le vagy permetezze be vízzel vagy egyéb folyadékkal. A tolókengyelt tartsa szárazon, tisztán és lerakódásoktól mentesen. Minden használat után végezzen tisztítást.
12. Tartsa be az üzemanyagok, az olaj és hasonlók szabályszerű ártalmatlanítására vonatkozó környezetvédelmi törvényeket és előírásokat.
13. Ügyeljen arra, hogy az üzemene kívül helyezett gépet gyerekek ne érhessék el, tovább nem megengedett, hogy a gépet olyan személyek kezeljék, akik nem ismerik a gépet és ezeket az útmutatásokat. Veszélyes lehet, ha a gépet nem megfelelő képzettséggel használja.

Fennmaradó kockázatok

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Mindezek ellenére felléphetnek egyes fennmaradó kockázatok:

• Ezen kívül a nem nyilvánvaló fennmaradó kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

• Kerülje a gép véletlen bekapcsolását.

• A kezelési útmutatóban javasolt szerszámokat használja. Így biztosíthatja, hogy gépe mindig optimális teljesítménynyel működjön.

• A kezét tartsa távol a munkaterülettől, ha a gép üzemel.

7. Müszaki adatok

Motortípus....Egyhengeres; négyütemű

Lökettérfogat 212 cm ^3

Max. motorteljesítmény....4,3 kW

Üzemi fordulatszám.... 3600 perc ^-1

Üzemanyag....E10 szuperbenzin

Tartály térfogata....3,6 l

Motorolaj....10W-30 / 10W-40

Gyújtógyertya....F6RTC/F7RTC

Tartály térfogata/olaj....0,6 l

Mélységbeállítás ......-15 / +5 mm

Munkaszélesség 400 mm

Kések száma 18

Kés átmérője 158

A gyűjtőtartály térfogata ....35 l

Tömeg 32 kg

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

A zaj értékeinek megállapítása az EN ISO 3744 szabvány alapján történt. A teljes rezgési értékek (három irány vektorösszege) meghatározása az EN 500-1 szabványnak megfelelően történt.

A zaj súlyos következményekkel járhat az egészségére nézve. Ha a gép zaja meghaladja a 85 dB értéket, akkor kérjük, viseljen megfelelő hallásvédőt.

Zajértékek:

Hangnyomásszint L _pA jobb oldalt....81,7 dB

Hangnyomásszint L _pA bal oldalt....81,0 dB

K_pA bizonytalanság....2,0 dB

L_WA hangteljesítményszint 94,74 dB

K_WA bizonytalanság....2,0 dB

Rezgésértékek:

Rezgés A _hv bal oldalt .... 35,4 m/s ^2

Rezgés A _hv jobb oldalt.... 35,6 m/s ^2

K_PA mérési bizonytalanság....1,5 m/s ^2

A megadott zajértékek mérése szabványos vizsgálati eljárással történt, így azok felhasználhatók a különböző szerszámok jellemzőinek összehasonlítására.

Az értékek továbbá arra is alkalmasak, hogy előre felbecsülhető legyen a kezelőt érő zajterhelés.

Figyelmeztetés! A szerszám használatától függően a tényleges értékek eltérhetnek a megadott értékektől. Hozzon olyan intézkedéseket, amelyek védenek a zajterheléssel szemben.

Ennek során vegye figyelembe a teljes munkafolyamatot, vagyis azokat az időpontokat is, amikor a szerszám terhelés nélkül működik vagy ki van kapcsolva.

A megfelelő intézkedések közé tartozik többek között a szerszám és a betétszerszámok rendszeres karbantartása és ápolása, a rendszeres szünetek, valamint a munkafolyamatok megfelelő megtervezése is.

8. Kicsomagolás

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

⚠ VESZÉLY

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

9. Felépítés

A benzines gyeplazító összeszereléséhez a következőkre lesz szüksége:

• 13-as kulcsnyílású villáskulcs (nem tartozik a szállított elemek közé)
• Tartozékok tasakja

9.1 Tolókengyel felszerelése (3 + 4. ábra)

1. Először az alsó tolókengyelt (4) szerelje fel oly módon, hogy az M8 x 30 mm méretű peremes csavarokat (18) betolja az erre a célra szolgáló furatokba (belül). Ezután szerelje fel a tolókengyelt kívülről az M8-as biztosító anyákkal (19), és húzza meg öket egy 13-as kulcsnyílá-sú villáskulccsal.
2. Kösse össze a felső tolókengyelt (1) az alsó tolókengyel- lel (4). Ehhez használja a két csillagmarkolatos anyát (3) és a hézagoló alátéteket (3b) a hozzájuk tartozó M8 x 45 mm-es csavarokkal (3a).
3. Húzza meg a csillagmarkolatos anyákat (3) mindkét oldalon.
4. Helyezze fel a kábelcsíptetőt (5) az alsó tolókengyel (4) bal oldalára.
5. Rögzítse a biztonsági kapcsolókengyel (2) kábelét a tolókengyelen (4) elhelyezett kábelcsíptetővel (5), és reteszelje a kábelcsíptetőt (5).

9.2 A gyüjtötartály beakasztása (5. ábra)

1. Emelje fel a kivetőfedelet (13) a fogantyúnál fogva az egyik kezével, és akassza be felülről a gyűjtőtartályt (16) a másik kezével a markolatnál fogva.

2. Figyelem! A gyűjtőtartály beakasztását leállított motornál kell végezni, és a késes henger nem foroghat!

10. Üzembe helyezés előtt

FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

⚠ FIGYELMEZTETÉS!

Egészségkárosodás veszélye!

A benzin-/kenőolaj-gőz és a kipufogógáz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

• Ne lélegezze be a benzin-/kenőolaj-gőzt és a kipufogógázt.
• A terméket csak a szabadban üzemeltesse.

MEGJEGYZÉS!

A termék károsodása

Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhatja.

- Üzembe helyezés előtt töltsön be benzint és olajat. A termékben kiszállításkor nincs sem motorolaj, sem hajtóműolaj.

MEGJEGYZÉS!

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vízszennyezést okozhat.

• Az olajat csak sík és szilárd felületen töltse be / ürítse le.
• Használjon betöltő csonkot vagy tölcsért.
• A leeresztett olajat fogja fel megfelelő edényben.
• A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírások szerint.
• Ártalmatlanítsa az olajat a helyben érvényes előírások szerint.

MEGJEGYZÉS!

Sérülésveszély!

Ha olyan üzemanyagot használ, melyet helytelenül tároltak vagy régen nem eresztettek le, akkor eltömödhet a porlasztó, illetve romolhat a motor működése.

- A fel nem használt üzemanyagot töltse légmentesen záró-dó tartályba, és tárolja sötét, hűvös helyiségben.

Használat elötti ellenőrzés

• Ellenőrizze a motor minden oldalán, hogy nem szivárog-e belőle olaj vagy benzin.
• Ellenőrizze a motor olajszintjét.
• Ellenőrizze az üzemanyag szintjét, a tartálynak legalább félig kell lennie.
• Ellenőrizze a légszűrő állapotát.
• Ellenőrizze az den üzemanyag vezetékeinek állapotát.
• Figyeljen a sérülési jelekre.
• Ellenőrizze, hogy minden védőburkolat a helyén van-e, és hogy minden csavar, anya és csapszeg meg van-e húzva.

10.1 Motorolaj feltöltése (6. ábra)

Figyelem!

A készülékben kiszállításkor nincs motorolaj. Az üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. Használjon a géphez többfokozatú olajat (10W-30 vagy 10W-40 (a használati hőmérséklet függvényében).

Rendszeresen, minden egyes üzembe helyezés előtt ellenőrizze az olajszintet. Ha túl alacsony az olajszint, károsodhat a motor.

1. Állítsa a készüléket sík és vízszintes felületre.
2. Csavarja ki a nívópálcát (8).
3. Töltse fel tartályt motorolajjal egy tölcsér segítségével (nem tartozik a szállított elemek közé). Ügyeljen a 600 ml-es max. feltöltési mennyiségre. Óvatosan töltse be az olajat a betöltőcsonk alsó éléig.
4. Törölje le a nívópálcát (8) egy tiszta, szálmentes törlőkendővel.
5. Tegye vissza a nívópálcát (8), és ellenőrizze az olajszintet anélkül, hogy a mérőrudat visszacsavarná a helyére.
6. Az olajszint a nívópálca középső jelölésén belül kell legyen.
7. Ha túl alacsony az olajszint, adjon hozzá ajánlott menynyiségű olajat (max 600 ml).
8. Ezután csavarja vissza a helyére a nívópálcát (8).

10.2 Benzin feltöltése (7 + 13. ábra)

Figyelem!

A készülékben kiszállításkor nincs benzin. Ezért üzembe helyezés előtt feltétlenül töltse fel benzinnel. Ehhez használjon E10 szuperbenzint.

1. Tisztítsa meg a betöltési terület környékét. A tartályban lévő szennyeződések üzemzavarokat okoznak.
2. Óvatosan nyissa ki a tanksapkát (6b), hogy az esetleges túlnyomás fokozatosan szünjön meg.
3. Töltse fel benzintartályt (ó) benzinnel (szuper E10) egy tölcsér segítségével (nem tartozik a szállított elemek kö- zé). Ügyeljen a 3,6 literes max. feltöltési mennyiségre. Óvatosan töltse be a benzint a betöltőcsonk alsó széléig.
4. Zárja vissza a tanksapkát (ób). Győződjön meg arról, hogy a benzintartály kupakja tömítve zár-e.
5. Tisztítsa meg a tanksapkát (6b) és környékét.
6. Ellenőrizze, nem tömítetlen-e a benzintartály (6) vagy az üzemanyag-vezetékek.
7. A motor beindítása előtt legalább 3 méter távolságra távolodjon el a töltőhelytől.

- Ne használjon korábban már használt és szennyezett benzint. Ügyeljen arra, hogy ne juthasson szennyeződés és víz a benzintartályba (6).

11. Üzembe helyezés

11.1 A gyep szellöztetési mélységének beállítása (8. ábra)

⚠ VESZÉLY

Sérülésveszély!

A munkahelyzet beállításához a készülék ki kell legyen kapcsolva.

A munkahelyzet a mélységbeállítóval (12) állítható. Ehhez húzza el kissé jobbra a mélységbeállítót (12), állítsa a kívánt pozícióba, és hagyja, hogy a helyére ugorjon.

A helyes munkahelyzetet a gyep állapota és a készek elhasználódásának mértéke határozza meg. Ha rosszul választja meg a munkahelyzetet, túlterhelődhet a motor, és károsodhat a henger.

Ilyen esetben tekerje vissza a lyuktárcsát egy csekélyebb munkahelyzetbe.

A lyuktárcsa helyzetei:

+1 = Mozgatási / vagy szállítási helyzet +5 mm

0 = 0 mm

-1 = munkahelyzet -2,5 mm

-2 = munkahelyzet -5 mm

-3 = munkahelyzet -7,5 mm

-4 = munkahelyzet -10 mm

-5 = munkahelyzet -12,5 mm

-6 = munkahelyzet -15 mm

11.2 A motor beindítása (1. ábra)

A készülék biztonsági kapcsolókengyellel (2) van felszerelve, amely leállítja a készüléket, ha elengedi.

Figyelem: Amikor elengedi a biztonsági kapcsolókengyelt (2), vissza kell állnia a kiindulási pozíciójába, és a motornak le kell állnia. Ha ez nem történik meg, a berendezést nem szabad használni.

Szívatókar (15) (9. ábra)

- Meleg a motor / a szívató zárva van:

- Hideg a motor / a szívató nyitva van:

Megjegyzés: A szívatókar zárt állásban dúsítja az üzemanyag-keveréket, ami megkönnyíti a hideg motor indítását.

A nyitott állás indítás után a normál üzemeltetéshez megfelelő üzemanyag-keverékről gondoskodik, illetve a meleg motor indításakor használható.

Benzincsap (14) (1, 9 +10. ábra)

- Benzincsap nyitva:

- Benzincsap zárva:

1. Nyissa meg a benzincsapot (14) jobb felé, ON állásba fordítva.
2. Állítsa a szívatókart (15) ON állásba.
   Megjegyzés: A szívatásra a meleg motor újbóli indítása esetén nincs szükség.
3. Húzza be biztonsági kapcsolókengyelt (2), és rántsa meg erősen a berántó indítózsinórt (11), míg be nem indul a motor.
4. Rövid ideig hagyja bemelegedni a motort, majd állítsa a szívatókart (15) OFF állásba.

⚠ FIGYELEM! A berántó indítózsinórt (11) először mindig lassan húzza ki, míg ellenállást nem érez, majd ezután rántsa meg gyorsan az indításhoz. A berántó indítózsinórt a sikeres indítás után ne engedje visszacsapódni.

11.3 Kezelés

Az üzemeltetésre vonatkozó általános megjegyzések

• A készülék indításához a vágószerkezet teljesen szabadon kell tudjon mozogni.
• A készüléket csak a tolókengyel révén kormányozza. Ezzel szavatolható a szükséges biztonsági távolság.
  • Tartsa tisztán a kipufogót és a motort.
• Lejtős terepen ügyeljen rá, hogy megőrizze az egyensúlyát.
• Lejtős terepen mindig átlósan lazítsa a gyepet.
• Soha ne végezze a gyep szellőztetését túl meredek lejtön.
• A benzines gyepszellőztetőt csak lépéstempóban vezesse.

• Soha ne billentse meg és ne szállítsa a készüléket, amikor jár a motor.
  • Ellenőriztesse szakemberrel:

• ha ráhajtott valamilyen akadályra

• ha hirtelen leállt a motor
• ha elgörbült a kés
• ha elgörbült a késes henger

FIGYELEM!

Amint beindítja a motort, forgásba jön a késes henger.

FIGYELEM!

• Soha ne akassza le a gyűjtőtartályt, amíg még jár a motor. A forgó késes henger sérüléseket okozhat. Mindig gondosan rögzítse a kivetőfedelet. A húzárugó visszacsapja, és bezáródik!
• A vezetőfogantyú által adott biztonsági távolságot a ház és a kezelő között folyamatosan tartsa be.
• Ha emelkedön vagy lejtön dolgozik vagy hogyha irányt változtat, legyen különösen óvatos.
• Ügyeljen rá, hogy biztosan álljon a lábán, viseljen csúszás-biztos, barázdált talpú cipőt és hosszú nadrágot.
• Lejtős terepen mindig átlósan dolgozzon. 15 fokosnál erősebb lejtókön a gyeplazítót biztonsági okokból nem szabad használni. Különösen óvatosan járjon el ha hátrafelé mozgatja vagy húzza a berendezést, botlásveszély!
• Ne használja a készüléket, ha esik az eső, vagy ha nedves a gyep.

A helyes munkavégzésre vonatkozó információk

• A munkát a területek átfedésével ajánlott végezni. Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a berendezést. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok. Ha munka közben fűmaradékot lát, akkor ürítse ki a gyűjtőtartályt. Figyelem! Mielőtt leveszi a gyűjtőtartályt, állítsa le a motort, és várja meg, amíg leáll a késes henger!
• A gyűjtőtartály kiakasztásához egyik kezével emelje meg a kivetőfedelet, másik kezével vegye ki a gyűjtőtartálytl
• A gyep lazításának gyakorisága alapvetően a fű növekedési mértékétől és a talaj keménységétől függ.

• Tartsa tisztán a berendezés alsó részét, és feltétlenül távolítsa el a rátapadt földet és füvet. A lerakódások megnehezítik az indítási folyamatot és károsan befolyásolják a minőséget.

• Lejtős terepen a pálya átlós legyen. Mielőtt bármilyen ellenőrzést végez a késes hengeren, állítsa le a motort.

• FIGYELEM! A késes henger a motor kikapcsolása után néhány másodpercig még tovább forog. Soha ne próbálja megállítani a késes hengert. Ha a mozgásban lévő késes henger akadályba ütközik, kapcsolja ki a készüléket, és várja meg, amíg a késes henger teljesen leáll. Ezután ellenórizze a késes henger állapotát. Ha sérülést tapasztal, cserélje ki.

11.4 A motor leállítása

⚠ FIGYELMEZTETÉS!

Vágási sérülések veszélye!

- A késes henger utánfut! Ne nyúljon a készülék alá, közvetlenül azután, hogy leállította.

Biztonsági kapcsolókengyel

Ha elengedi a biztonsági kapcsolókengyelt (2), a készülék leáll.

FIGYELEM!

A motor leállításához ne állítsa OFF állásba a szívatókart (15). Ez hibás gyújtást vagy a motorkárosodást okozhat.

11.5 A gyűjtőtartály leakasztása ürítéshez (1 + 5. ábra)

Ha a vágandó anyag a talajon marad, akkor megtelt a gyűjtőtartály, és ki kell üríteni.

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

Ha a termék véletlenül és váratlanul beindul, az sérülést okozhat.

- Ürítés előtt mindig állítsa le a motort.

1. Állítsa le a motort a biztonsági kapcsolókengyel (2) elengedésével. És várja meg, amíg leáll a késes henger.
2. Akassza le a gyűjtőtartályt (16), és ürítse ki. Ehhez emelje fel a kivetőfedelet (13) a fogantyújánál fogva az egyik kezével. Ezután akassza ki felülről a gyűjtőtartályt (16) a másik kezével a markolatnál fogva.
3. Akassza vissza a gyűjtőtartályt (16). Ehhez emelje fel a kivetőfedelet (13) a fogantyújánál fogva az egyik kezével. Ezt követően akassza be felülről a gyűjtőtartályt (16) a másik kezével a markolatnál fogva.

12. Szállítás

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

Ha a termék véletlenül és váratlanul beindul, az sérülést okozhat.

• Felrakodás után állítsa le a motort, és miután lehült a motor, húzza le a gyertyapipát a gyújtógyertyáról.
• A termék önsúlya folytán súlyos zúzódásos sérüléseket okozhat.

Az égési sérülések és a tűzveszély elkerülése érdekében szál-lítás vagy felrakodás előtt hagyja lehülni a motort.

⚠️ Ha nem szakszerűen emelik meg a gépet, akkor a gép lezuhanhat, és károkat vagy sérüléseket okozhat.

Ha hosszabb úton szállítja a gépet, elötte ürítse le teljesen az üzemanyagtartályt.

Biztosítsa a gépet a szállítójárművön elgurulás, elcsúszás és felborulás ellen, és külön is kötözze le a készüléket.

13. Tisztítás és karbantartás

⚠ FIGYELMEZTETÉS!

Sérülésveszély és égési sérülések veszélye!

A termék váratlanul beindulhat, ami sérülést okozhat. Ezen felül az alkatrészek hömérséklete elérheti vagy meg is haladhatja a 80 °C-ot.

• Tisztítási és karbantartási munkálatok előtt mindig kapcsolja ki a motort.
• Hagyja kihülni a motort.
• Húzza le a pipát a gyújtógyertyáról.

⚠ FIGYELMEZTETÉS!

Egészségkárosodás veszélye!

A benzin-/kenőolaj-gőz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

• Ne lélegezze be a benzin/kenőolaj gözét.
• A terméket csak a szabadban üzemeltesse.

MEGJEGYZÉS!

Sérülésveszély!

Ha víz kerül a házba, az a motor károsodását okozhatja. Emellett a nagynyomású mosó sugara kárt tehet a termék egyes alkatrészeiben is.

• A terméket ronggyal, kézikefével, stb. tisztítsa.
• A terméket ne merítse vízbe vagy más folyadékba, és ne fröcskölje le nagynyomású mosóval.

Karbantartási terv
	10 üzemóra után	25 üzemóra után	50 üzemórán-ként	100 üzemórán-ként	300 üzemórán-ként
légszűrő tisztítás	tisztítás	tisztítás	tsztítás	csere
Gyújtógyertya	ellenőrizni kell	tisztítás	tisztítás	tsztítás	csere
Ékszíj			ellenőrizni kell	csere
Motorolaj szintje	ellenőrizni kell	csere		csere

13.1 Tisztítási munkálatok:

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

Ha a termék véletlenül és váratlanul beindul, az sérülést okozhat.

- Mielőtt tisztítási vagy karbantartási munkálatokat végezne, mindig állítsa le a motort, és miután lehült a motor, húzza le a gyertyapipát a gyújtógyertyáról.

A benzines gyeplazító karbantartása biztosítja a gép és az alkotóelemek hosszú üzemi idejét.

• Vizsgálja meg a benzines gyeplazító általános állapotát, nem lazultak-e ki a csavarok, nincs-e rosszul beállítva vagy nem szorult-e meg valamelyik mozgó alkatrész, nem törött vagy repedt-e valamelyik alkatrész, illetve nem észlelhető-e a gép működését hátrányosan érintő rendellenesség.
• A mozgó alkatrészek kenéséhez használjon jó minőségű könnyű gépolajat.
• Ha fümaradékok tapadtak a benzines gyeplazító alsó oldalára, tisztítsa meg. Ha nem tiszta az alja, a gép nem végez jó munkát.
• Tisztítási és karbantartási munkálatokat követően tegye vissza a ismét a gyertyapipát.

13.2 Az ékszíj ellenőrzése és cseréje

Soha ne használja a készüléket a szíjburkolat (7) nélkül. Ha nincs feltéve a szíjburkolat (7), előfordulhat, hogy beszorul a keze, és súlyos sérüléseket szenved.

13.2.1 Az ékszíj feszítése (11 + 5. ábra)

Az ékszijnak (7a) jó állapotban kell lennie ahhoz, hogy optimális erőátvitelt biztosítson a motor és a késes henger között. Ellenőrizze az ékszij (7a) állapotát.

1. Állítsa le a motort, és hagyja lehúlni.
2. Távolítsa el a szíj burkolatát (7) hogy hozzá tudjon fénni az ékszíhoz (7a). Ehhez oldja ki egy 8-as kulcsnyilású villáskulccsal (vagy dugókulccsal) (nem tartozik a szállított elemek közé) a szíjburkolat (7) 4 hatlapfejű csavarját.
3. Ellenőrizze a szíj feszességét (a hüvelykujját rányomva). Ha az ékszíj (7a) több mint 10-15 mm-t enged (a hüvelykujj nyomására), akkor után kell feszítenie.
4. Akassza le a gyűjtőtartályt (16) (5. ábra).
5. Ehhez oldja ki a felső anyát a töcsavaron (7c) egy 14-es kulcsnyílású villáskulccsal (nem tartozik a szállított elemek közé), és csavarja le a töcsavar felső végéig.
6. Ezután feszítse meg az ékszíjat (7a) oly módon, hogy az alsó anyát a töcsavaron (7b) egy 14-es kulcsnyilású vil-láskulccsal (nem tartozik a szállított elemek közé) felfelé csavarja.
7. Ezután ellenőrizze újra a szíj feszességét (a hüvelykuj-ját rányomva). Ha az ékszíj (7a) több mint 10-15 mm-t enged (a hüvelykujj nyomására), akkor ismét után kell feszítenie.
8. Tegye vissza a szíjburkolatot (7). Majd húzza meg szorosan egy 8-as kulcsnyílású villáskulccsal (vagy dugókulcscsal) (nem tartozik a szállított elemek közé) a szíjburkolat (7) 4 hatlapfejű csavarját.
9. Akassza vissza a gyűjtőtartályt (16).

13.2.2 Az ékszíj cseréje (11. ábra)

Ha az ékszij (7a) be van repedve, elhasználódott vagy simára kopott, le kell cserélni.

1. Állítsa le a motort, és hagyja lehúlni.

2. Távolítsa el a szíj burkolatát (7) hogy hozzá tudjon férsi az ékszíjhoz (7a). Ehhez oldja ki egy 8-as kulcsnyilású villáskulccsal (vagy dugókulccsal) (nem tartozik a szállított elemek közé) a szíjburkolat (7) 4 hatlapfejű csavarját.

3. Akassza le a gyűjtőtartályt (16) (5. ábra).

4. A szíj előfeszítésének kioldásához oldja ki az alsó anyát a töcsavaron (7b) egy 14-es kulcsnyilású villáskulccsal (nem tartozik a szállított elemek közé).

5. Ezt követően csavarja le teljesen az alsó anyát a tócsa- varon (7b).
6. Húzza le a szíjtárcsákról a régi ékszíjat (7a), és húzzon fel rájuk megfelelő módon egy új ékszíjat.
7. Ezután feszítse meg az ékszijat (7a) oly módon, hogy az alsó anyát a töcsavaron (7b) egy 14-es kulcsnyílású villáskulccsal (nem tartozik a szállított elemek közé) felfelé csavarja.
8. Ezután ellenőrizze újra a szíj feszességét (a hüvelykujját rányomva). Ha az ékszíj (7a) több mint 10-15 mm-t enged (a hüvelykujj nyomására), akkor ismét után kell feszítenie.
9. Tegye vissza a szíjburkolatot (7). Majd húzza meg szorosan egy 8-as kulcsnyilású villáskulccsal (vagy dugókulcscsal) (nem tartozik a szállított elemek közé) a szíjburkolat (7) 4 hatlapfejű csavarját.
10. Akassza vissza a gyűjtőtartályt (16).

FIGYELEM!

Amikor eltávolítja vagy felhúzza az ékszíjat (7a), ügyeljen arra, hogy ne csípje be az ujját a szíj és a szíjtárcsa közé.

MEGJEGYZÉS!

A termék károsodása

Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhatja.

- Üzembe helyezés előtt töltsön be benzint és olajat. A termékben kiszállításkor nincs sem motorolaj, sem hajtóműolaj.

MEGJEGYZÉS!

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vízszennyezést okozhat.

• Az olajat csak sík és szilárd felületen töltse be / ürítse le.
• Használjon betöltő csonkot vagy tölcsért.
• A leeresztett olajat fogja fel megfelelő edényben.
• A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírások szerint.
• Ártalmatlanítsa az olajat a helyben érvényes előírások szerint.

13.3 Olajcsere a motoron (12. ábra)

Az 1. olajcserét 25 munkaóra elteltével kell elvégezni. Ezt követően 100 üzemóra után.

Az olajcserét üzemmeleg, leállított motoron kell végrehajtani. Csak motorolajat használjon (SAE 10W-30 vagy SAE 10W-40).

1. Állítsa a készüléket sík és vízszintes felületre.
2. Helyezzen megfelelő gyűjtótartályt az olajleeresztő csavar (10) alá.
3. Az olajleeresztő csavar (10) megnyitásához és a motorolaj leeresztéséhez használjon 10 mm-es kulcsnyílású villáskulcsot (nem tartozik a szállított elemek közé).
4. Miután teljesen leeresztette a motorolajat, csavarja vissza az olajleeresztő csavart (10).

5. Ezután csavarja ki az olajbetöltő csavart a nívópálcával (8) az óramutató járásával ellenkező irányba forgatva.

6. Töltsön be friss motorolajat, és ellenőrizze az olajszintet (lásd 10.1).

7. Ezután csavarja vissza az olajbetöltő csavart a nívópál-cával (8) az óramutató járásával megegyező irányba forgatva.

13.4 Benzin leeresztése benzinleszívó szivattyúval (13. ábra)

Ha hosszabb ideig tárolja a készüléket, le kell ereszteni a benzint a benzintartályból (6).

1. Állítsa a benzincsapot (14) OFF állásba.
2. Tartson felfogó edényt a benzinleszívó szivattyú tömlője alá (nem tartozik a szállított elemek közé).
3. Csavarja le a tanksapkát (ób), és távolítsa el.
4. Távolítsa el az üzemanyag-szűrő betétet (6a).
5. Tolja bele a benzinleszívó szivattyú tömlőjét a benzintartályba, és szívja le teljesen a benzint a benzinleszívó szivattyú segítségével.
6. Tegye vissza az üzemanyag-szürő betétet (6a).
7. Csavarja vissza a helyére a tanksapkát (6b).
8. Ahhoz, hogy biztosan ne maradjon benzin a porlasztóban, le kell ereszteni a maradék benzint is a porlasztóból. Ehhez állítson megfelelő edényt (nem tartozik a szállított elemek közé) a porlasztó alá, és nyissa ki a porlasztó csavarját (A).

13.5 A légszűrő karbantartása (14. ábra)

Ha szennyezett a légszűrő betét (17c) kevesebb levegő jut a porlasztóba, amitől csökken a motorteljesítmény. Ezért elengedhetetlen a rendszeres ellenőrzés.

A légszűrőt 50 üzemóránként ellenőrizni kell, és szükség esetén ki kell tisztítani.

1. Csavarja le a szárnyas anyát (17a), és vegye le a légszűrő fedelét (17).
2. Vizsgálja meg, hogy nem lyukas vagy repedt-e a légszű-rő fedele (17). Ha esetleg sérült az elem, cserélje ki.
3. Csavarja le a belső szárnyas anyát (17b), és vegye ki a szűrőbetétet (17c).
4. Törölje le a koszt a szürőház belső oldaláról egy tiszta, nedves ronggyal. Ügyeljen arra, hogy ne juthasson szenynyeződés a nyílásba. A szürő tisztításának idejére tegye vissza a légszürő fedelét (17) a szürőházra.
5. Vegye le a szűrőbetétet (17c). Ellenőrizze, hogy nem sé- rült-e, és szükség esetén cserélje ki.
6. Ütögesse ki a szürőbetétet (17c) egy kemény felületen, hogy eltávozzon belőle a kosz. A szennyeződést soha ne próbálja meg lekefélni róla, mert azzal csak benyomja a rostok közé.
7. Szükség esetén tisztítsa meg a szűrőbetétet (17c) meleg vízzel és enyhe szappanos oldattal is. Alaposan öblítse ki tiszta vízzel, és hagyja rendesen megszáradni.
8. Tegye vissza a tiszta szüröbetétet (17c), és csavarja szorosan a helyére a belső szárnyas anyát (17b).
9. Tegye fel a légszűrő fedelét (17), és rögzítse a szárnyas anyával (17a).

13.6 A gyújtógyertya tisztítása/cseréje (15 + 16. ábra)

⚠ FIGYELEM: A gyújtógyertyát csak hideg motornál cse-rélije!

Először 10 üzemóra után ellenőrizze, hogy a gyújtógyertya nem szennyezett-e, és szükség esetén tisztítsa meg rézszörű kefével. Ezután szükség esetén cserélje ki a gyújtógyertyát 50 üzemóránként.

1. Húzza le a gyertyapipát (21), és távolítsa el az esetleg felgyülemlett szennyeződéseket a gyújtógyertya környezetéből.
2. Csavarozza ki a gyújtógyertyát (22) a tartozékként mellékelt gyertyakulccsal (20).
3. Ellenőrizze a szigetelő részt. Ha sérült a gyújtógyertya (22), pl. repedt vagy szilánkosan törött, cserélje ki.
4. Tisztítsa meg a gyújtógyertya elektródáit drótkefével.
5. Ellenőrizze a gyertyahézagot, és állítsa be hézagmérő segítségével. A motorteljesítmény biztosításához a gyújtógyertyának megfelelő gyertyahézaggal (0,6 - 0,7 mm) kell rendelkeznie.
6. Csavarja vissza a gyújtógyertyát (22) kézzel, és húzza meg kb. 1/4 fordulatnyit a tartozékként mellékelt gyertyakulccsal (20).
7. Tegye fel a gyertyapipát (21) a gyújtógyertyára (22).

FIGYELEM!

A laza gyújtógyertya túlmelegedhet és károsíthatja a motort. A gyújtógyertya túl erős meghúzása károsítja a hengerfejben a menetet.

Információ kérése esetén a következő adatokat adja meg:

• A gép típustáblájának adatai
• A motor típustáblájának adatai

Fontos megjegyzés javítás esetén:

Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és üzemanyag nélkül küldje be a szervizállomásra.

13.7 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék típusa
  • A készülék cikkszáma

Pótalkatrészek / Tartozékok

Benzinleszívó szivattyú - cikksz.: 7907600001

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Ékszíj, késes henger, légszűrő, gyújtógyer-tya

* nem szerepel kötelezően a szállított elemek között!

14. Tárolás

⚠ VESZÉLY!

Tüz- és robbanásveszély!

Ha a terméket potenciális gyújtóforrások közelében tárolja, az tüzet vagy robbanást okozhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

- Távolítsa el a lehetséges gyújtóforrásokat, mint pl. kályha, gázos vízmelegítő, gázüzemű szárítógép, stb.

MEGJEGYZÉS!

Sérülésveszély!

Ha a terméket nem tárolja szabályosan, az a motor károsodását okozhatja.

- A terméket szennyeződéstől, portól és nedvességtől védve tárolja.

14.1 Tárolás hosszabb üzemszünet esetén:

Ha a készüléket 30 napnál hosszabb ideig nem használja, kövesse az alábbi lépéseket az elraktározás előkészítéséhez.

1. Állítsa a késes hengert a munkamagasság beállító szerkezetével (12) a legfelső pozícióba.
2. Teljesen üritse ki a benzintartályt (lásd a 13.4 szakaszt). Az etanolt vagy MTBE-t tartalmazó, betárolt benzin 30 napon belül leülepszik. A leülepedett benzinben magas a gumi aránya, és eldugíthatja a porlasztót, valamint csökkentheti a benzinellátást.
3. Engedje le a motorolajat a motorból, amíg még meleg a motor. Töltsön be friss olajat. (lásd a 13.3 szakaszt)
4. A benzines gyeplazító tisztításához csak tiszta rongyot használjon.

△ Ne használjon agresszív tisztítószert vagy olajbázisú tisztítószert a műanyag alkatrészek tisztításához. A vegyszerek károsíthatják a műanyagokat.

1. A készüléket álló helyzetben tárolja, jól szellőző, tiszta és száraz épületben.
2. Szükség esetén szerelje le a tolókengyelt. Ügyeljen arra, hogy ne törjön meg az indítózsinór.
   Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait.
   Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.
   A készüléket az eredeti csomagolásában tárolja.
   Letakarással védje a készüléket a portól és a nedvességtől.
   A kezelési útmutatót a készülék mellett tárolja.

15. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Az elhasználódott készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájéko-zódhat.

Üzemanyagok és olajok

• A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!
• Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

16. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elháritásának módját arra az esetre, ha az Ön által vásárolt gép nem működik megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
A motor nem indul be • Nem	nyomta le a biztonsági kapcsolókengyeltMeghibásodott a gyújtógyertya.Az üzemanyagtartály üresZárva van a benzincsap	• Nyomja le a biztonsági kapcsolókengyeltCserélje ki a gyújtógyertyátTöltsön be üzemanyagotÁllítsa ON állásba a benzincsapot
Csökken a motor teljesítménye	• Túl kemény a talajErősen elhasználódott a késes henger	• Helyesbítse a gyeplazító magasságátCseréltesse ki a késes hengert ügyfélszolgálati szervizben.
Nem megfelelő a gyepszelőztetés minősége	• Elhasználódott a késes hengerHelytelen a gyeplazítás magassága	• Cseréltesse ki a késes hengert ügyfélszolgálati szervizben.Helyesbítse a gyeplazító magasságát
A motor jár, de a késes henger nem forog	• Elszakadt a fogasszíj	• Cseréltesse ki a fogasszíjat ügyfélszolgálati szervizben.
HU	JÓTÁLLÁSI	TÁJÉKOZTATÓ
A termék megnevezése:Benzines gyepszellőztető	Gyártási szám:415637_2204
A termék típusa:PBV 4200 A1
A gyártó cégneve, címe, e-mail címe:Scheppach GmbHGünzburger Straße 69DE-89335 IchenhausenE-mail cím: (HU):[e-mail]	Szerviz neve, címe, telefonszáma:ATISGEP KftSzentesi út 100HU - 5903 OrosházaSzerviz forródrót:00800 4003 4003(0,00 Ft./perc)
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdódik.
2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.
3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)
   A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.
4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.
5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.
7. F ogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.
   A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti..

PDF ONLINE www.1idl-service.com

A www.lidl-service.com weboldalon lehetősége van ennek és még sok más ismertetőnek, termékvideónak és installációs szoftvernek a letöltésére.

A QR-kóddal közvetlenül a Lidl szervizoldalára jut (www.lidl-service.com), ahol a 415637_2204 cikkszám (IAN) megadásával megnyithatja a termék kezelési útmutatóját.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:
Javításra átvétel időpontja: A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:
A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:
Kicserélés időpontja:
A cserélő bolt bélyegzője, kelt és aláírás:
