NÁVOD K OBSLUZE PBV 4200 A1 PARKSIDE

Pokyny pro obsluhu a bezpečnostní pokyny Překlad originálního provozního návodu

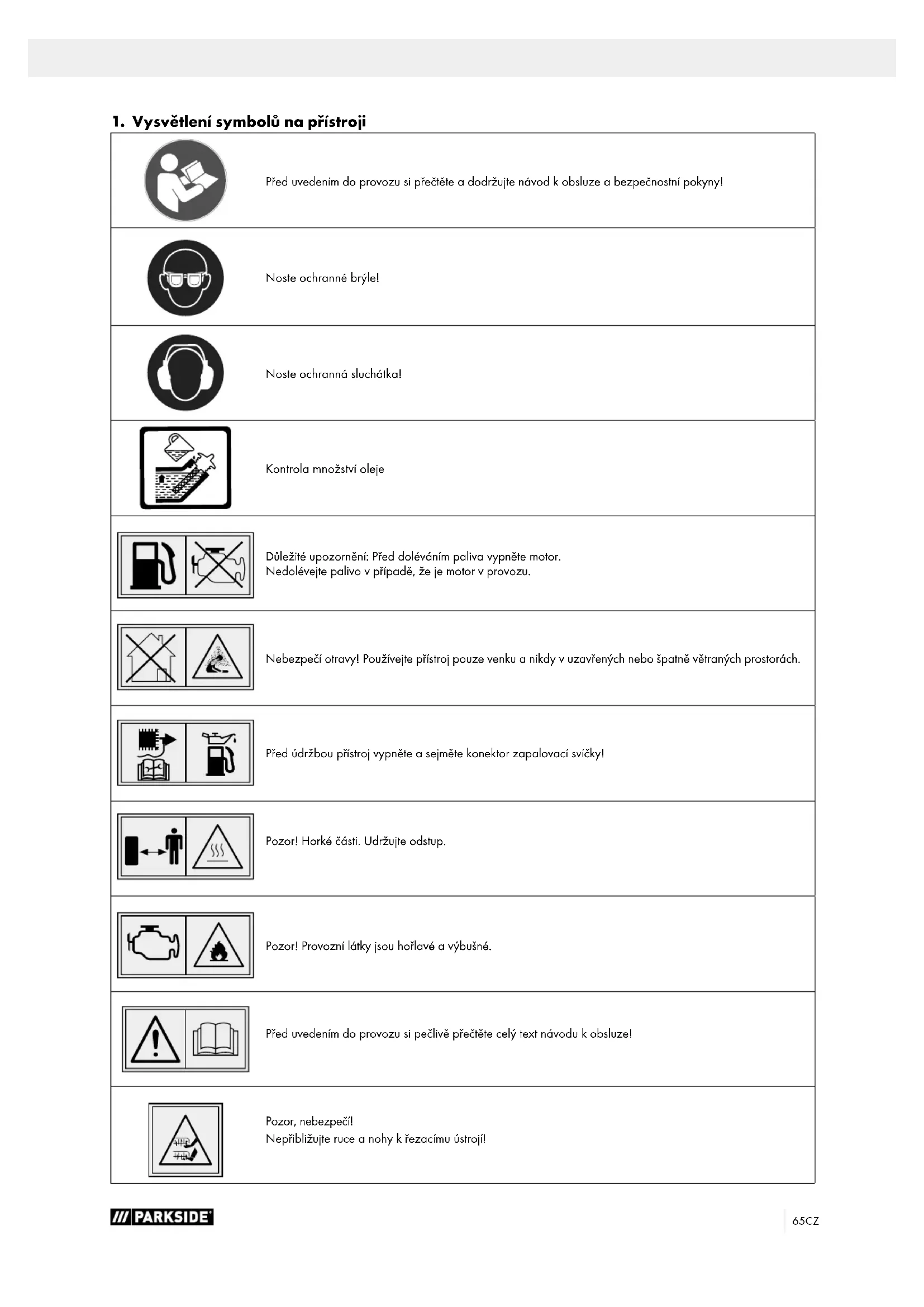

1. Vysvětlení symbolů na přístroji

Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny! Noste ochranné brýle! Noste ochranná sluchátka! Kontrola množství oleje Důležité upozornění: Před doléváním paliva vypněte motor. Nedolévejte palivo v případě, že je motor v provozu. Nebezpečí otravy! Používejte přístroj pouze venku a nikdy v uzavřených nebo špatně větraných prostorách. Před údržbou přístroj vypněte a sejměte konektor zapalovací svíčky! Pozor! Horké části. Udržujte odstup. Pozor! Provozní látky jsou hořlavé a výbušné. Před uvedením do provozu si pečlivě přečtěte celý text návodu k obsluze! Pozor, nebezpečí! Nepřibližujte ruce a nohy k řezacímu ústrojí!66 CZ Pozor! Nebezpečí zranění vymrštěnými předměty! Garantovaná hladina akustického výkonu přístroje Výrobek odpovídá platným evropským směrnicím. STOP MOTOR Přístroj se zastaví při uvolnění madla bezpečnostního spínače. Místa, která se týkají bezpečnosti, jsme v tomto návodu k obsluze označili touto značkou. Objem záchytného koše Hmotnost v kg Pracovní záběr Objem nádrže Motorový olej NEBEZPEČÍ! Signální slovo označující bezprostředně nastávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.67CZ VAROVÁNÍ! Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabrání. OPATRNĚ! Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání. UPOZORNĚNÍ Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.68 CZ

VÝROBCE: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen VÁŽENÝ ZÁKAZNÍKU, přejeme vám mnoho radosti a úspěchu při práci s novým pří- strojem. UPOZORNĚNÍ: Výrobce tohoto zařízení neručí podle platného zákona o od- povědnosti za vady výrobku za škody, které vzniknou na tom- to zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,

• Nedodržování návodu k obsluze,

• oprav prostřednictvím třetích osob, neautorizovaných od- borníků,

• montáže a výměny neoriginálních náhradních dílů,

• použití, které není v souladu s určením. Mějte na paměti: Před montáží a zprovozněním si přečtěte celý text návodu k obsluze. Tento návod k obsluze vám má usnadnit seznámení s přístro- jem a jeho používání v souladu s určením. Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení. Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před za- početím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat. Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy. Kromě bezpečnostních pokynů, které jsou obsaženy v tom- to návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat vše- obecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způso- bené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Bezpečnostní spínací madlo

3. Matice s hvězdicovým kolečkem

3a. Šrouby 3b. Příložky

6a. Vložka palivového filtru 6b. Víko nádrže

7a. Klínový řemen 7b. Spodní matice na rozpěrném čepu 7c. Horní matice na rozpěrném čepu

10. Vypouštěcí šroub motorového oleje

12. Nastavení pracovní výšky

13. Klapka vyhazovacího otvoru

14. Benzínový kohout

17. Kryt vzduchového filtru

17a. Křídlová matice 17b. Křídlová matice 17c. Vzduchová filtrační vložka

18. Šrouby s přírubovou hlavou pro spodní posuvné madlo

19. Pojistné matice pro spodní posuvné madlo

20. Klíč na zapalovací svíčky

21. Konektor zapalovací svíčky

22. Zapalovací svíčka

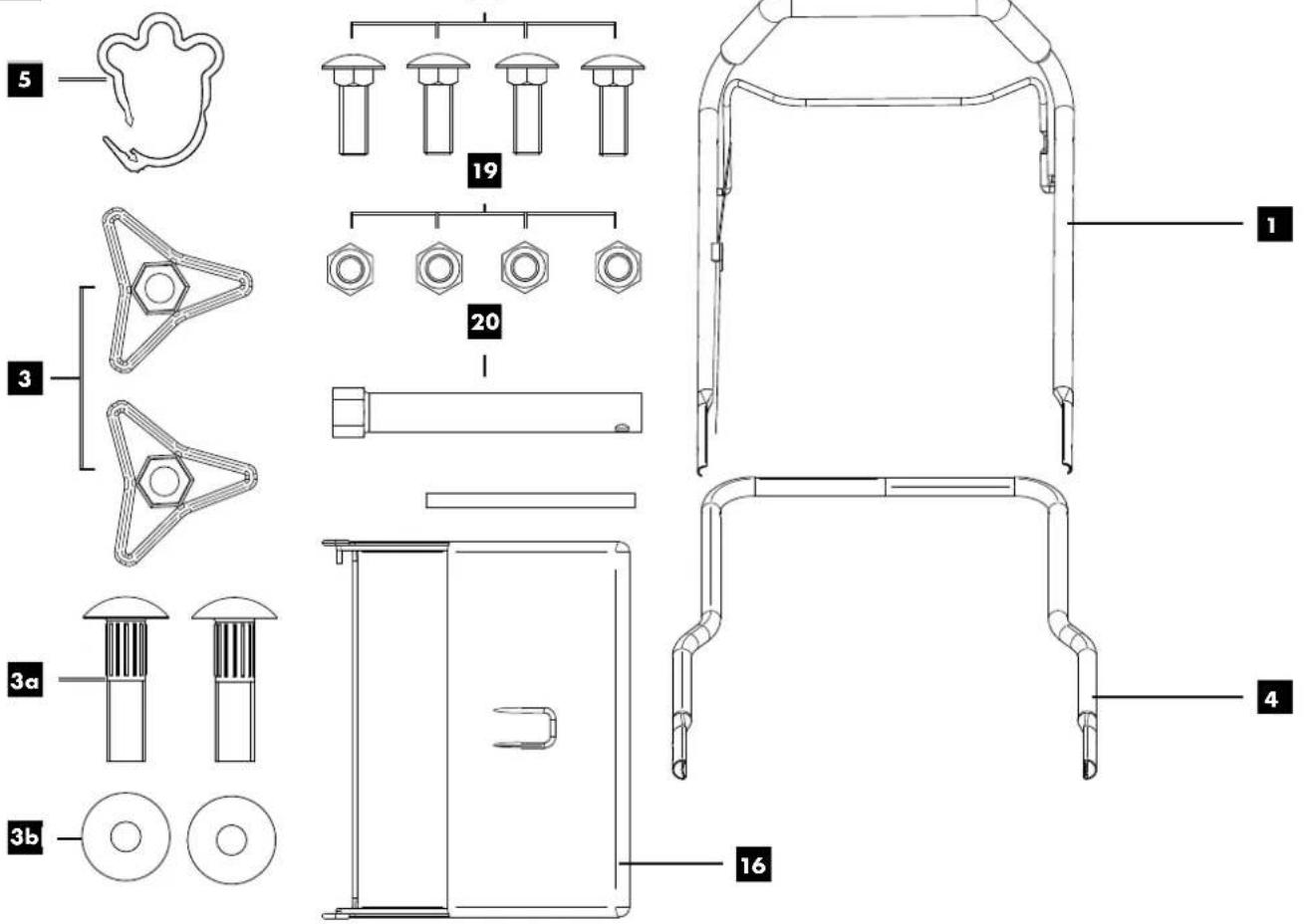

4. Rozsah dodávky (obr. 2)

• 1x záchytný koš (16)

• 1x posuvné madlo (1)

• 2x matice s hvězdicovým kolečkem M8 (3)

• 1x spodní posuvné madlo (4)

• 4x šrouby s přírubovou hlavou pro spodní posuvné madlo M8 x 30mm (18)

• 4x pojistné matice pro spodní posuvné madlo M8 (19)

• 1x kabelový klip (5)

• 1x klíč na zapalovací svíčky (20)

5. Použití v souladu s určením

Tento přístroj je určen ke kypření a provzdušňování trávníku (vertikutaci) v domácnostech a smí se používat pouze na vy- schlých, krátce střižených trávnících. Jakékoli jiné použití nad tento rámec je považováno za nevhodné. Přístroj je vhodný pro soukromé použití v domácích a hobby zahradách.69CZ Dodržování výrobcem dodaného návodu k použití je před- pokladem pro řádné používání vertikutátoru. Návod k použití obsahuje podmínky pro provoz, údržbu a opravy. m Varování! Kvůli fyzickému ohrožení uživatele se verti- kutátor nesmí používat jako drtič na drcení odřezků větví a hnízd. Dále se vertikutátor nesmí používat jako motorová mo- tyka ani k zarovnání nerovností terénu jako např. krtinců. Z bezpečnostních důvodů se vertikutátor nesmí používat jako hnací agregát pro jiné pracovní nástroje a nástrojové mecha- nismy jakéhokoliv druhu, pokud to není výrobcem výslovně schváleno. Stroj smí být používán jen s originálními díly a originálním příslušenstvím výrobce. Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech. Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Ne- přebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

6. Bezpečnostní pokyny

• Seznamte se s oblastí používání a omezeními stroje, a také se zvláštními zdroji rizik.

• Přesvědčte se, zda přesně znáte všechny ovládací prvky a jejich funkci.

• Nepokoušejte se stroj používat, aniž byste znali přesně fun- gování a požadavky na údržbu motoru a věděli, jak před- cházet úrazům a materiálním škodám.

• Přístroj používejte pouze v bezvadném stavu

• Nevyřazujte z provozu bezpečnostní a ochranná zařízení

• Noste ochranné brýle a ochranu sluchu

• Noste dlouhé kalhoty a pevnou obuv

• Nepřibližujte ruce a nohy k řezacímu ústrojí

• Zamezte třetím osobám v přístupu do nebezpečné oblasti, odstraňte cizí tělesa s z pracovního prostoru

• Při opouštění přístroje: - Vypněte motor - Počkejte, až se řezací ústrojí zastaví - Vyjměte konektor zapalovací svíčky

• Přístroj nenechávejte bez dozoru

• Děti nebo jiné osoby, které nejsou seznámeny s návodem k obsluze, nesmí přístroj používat Všeobecné bezpečnostní předpisy Před zahájením prací s přístrojem si pečlivě přečtěte návod k obsluze a dobře se seznamte se všemi obsluhovanými sou- částmi. Tento přístroj může v případě neodborného použití způsobit vážná zranění. Tento návod k obsluze dobře uschovejte, abyste měli tyto in- formace vždy k dispozici. Přístroj neobsluhujte, pokud přesně nevíte, jak motor obslu- hovat a udržovat a jak zabránit náhodnému zranění a/nebo poškození majetku. Bezpečnost na pracovišti Motor nikdy nespouštějte a nenechávejte běžet v uzavřených prostorech. Výfukové plyny jsou nebezpečné, obsahují oxid uhelnatý, jedovatý plyn bez zápachu. Tuto jednotku provozuj- te pouze v dobře větraných vnějších prostorách. Nikdy přístroj nepoužívejte, pokud není dostatečná viditelnost nebo světlo. Přístroj nikdy nepoužívejte na prudkých svazích. Pracujte vždy vodorovně vůči podkladu a nikdy shora dolů. Se zařízením nepracujte za deště, při špatných povětrnostních podmínkách a zvláště, hrozí-li zasažení bleskem. Bezpečnost osob

1. Stroj nikdy neobsluhujte pod vlivem drog, alkoholu nebo

léků, které mohou negativně ovlivnit vaši schopnost správně ho používat.

2. Noste přiměřené oblečení. Noste dlouhé nohavice, vy-

soké boty a používejte rukavice. Nenoste volný oděv, krátké kalhoty nebo šperky všeho druhu. Dlouhé vlasy si svažte na délku po ramena. Vždy zabraňte přístupu vlasů, oděvu a rukavic k dílům v pohybu. Volný oděv, šperky nebo dlouhé vlasy mohou být pohybujícími se díly zachyceny.

3. Používejte ochranné pracovní prostředky. Vždy použí-

vejte ochranu zraku.

4. Ochranné pracovní prostředky jako protiprašná maska,

ochranná helma a ochrana sluchu používané v přísluš- ných podmínkách snižují zranění osob.

5. Stroj před spuštěním zkontrolujte. Oddělující ochranná

zařízení neodstraňujte a udržujte je v dobrém stavu. Zajistěte, aby byly všechny matice, šrouby atd. pevně utaženy.

6. Je-li stroj třeba opravit nebo má-li poškozenou mechani-

ku, v žádném případě jej nepoužívejte.

7. Před použitím stroje vyměňte poškozené, chybějící nebo

nefunkční díly. Zkontrolujte těsnost. Udržujte pro stroj bezpečné pracovní podmínky.

8. Vžádném případě nemanipulujte s ochrannými zaříze-

ními. Pravidelně kontrolujte jejich funkčnost.

9. Stroj se nesmí používat, pokud jej nelze zapnout, resp.

vypnout pomocí motorového spínače. Stroje poháněné benzínem, které nelze ovládat motorovým spínačem, jsou nebezpečné a musí se vyměnit.

10. Před spuštěním pravidelně kontrolujte, zda byly ze stroje

odstraněny klíče, resp. klíče.na šrouby. Klíč nebo klíč na šrouby, který zůstal v otáčejícím se dílu, může způsobit zranění osob.

11. Zůstaňte pozorní a při provozu stroje používejte zdravý

12. Nepracujte v přílišném předklonu. Stroj nesmíte obsluhovat

bosí nebo v sandálech, či podobné lehké obuvi. Noste bez

pečnostní obuv chránící vaše nohy a zlepšující vaši stabilitu na kluzkém povrchu.

13. Vždy dbejte na stabilitu a rovnováhu. Tak můžete stroj v

nečekaných situacích lépe udržet pod kontrolou.

14. Zabraňte neúmyslnému spuštění. Zajistěte, aby byl mo-

tor před přepravou stroje nebo údržbou, resp. opravou vypnutý pomocí jednotky. Přeprava nebo provádění údržby a oprav stroje při běžícím motoru může vést k nehodám.70 CZ Bezpečnost při zacházení s provozními látkami

1. Palivo je snadno vznětlivé a jeho výpary mohou při vzní-

cení vybuchnout. Při použití paliva učiňte patřičná opat- ření, abyste snížili riziko těžkých zranění osob.

2. Plnění nebo vypouštění nádrže provádějte v čistém,

dobře větraném venkovním prostředí a na palivo pou- žívejte schválenou sběrnou nádobu. Nekuřte. Při plně- ní paliva neb provozu jednotky zabraňte vzniku jisker, výskytu otevřeného ohně nebo jiných zdrojů vznícení v okolí. Nádrž v žádném případě neplňte v budově.

3. Uzemněné, vodivé předměty jako nástroje chraňte před

nechráněnými elektrickými součástmi a přípojkami pod napětím, abyste zabránili vzniku jisker nebo přeskočení jiskry. Mohli byste zapálit spaliny nebo páry.

4. Před plněním nádrže vždy vypněte motor a nechte jej

vychladnout. V žádném případě neodstraňujte víčko ná- drže a neplňte palivo při běžícím nebo teplém motoru. Stroj neobsluhujte, pokud palivová soustava netěsní.

5. Víčko nádrže trochu pootevřete, abyste uvolnili tlak v

6. Nádrž nepřeplňujte (plňte cca 1,5 cm pod plnicí hrdlo,

aby zůstal prostor pro případ rozpínání paliva kvůli tep- lu vyvinutému motorem).

7. Víčko nádrže a nádoby znovu bezpečně nasaďte a vyli-

té palivo utřete. Jednotku v žádném případě nepoužívej- te, pokud není namontováno víčko nádrže.

8. V případě rozlití paliva zabraňte výskytu zdrojů vzníce-

ní. Pokud došlo k vylití paliva, nepokoušejte se spustit motor. Namísto toho odstraňte stroj z dotyčné oblasti a zabraňte vzniku zdrojů vznícení, dokud výpary paliva nevyprchají.

9. Palivo uchovávejte jen ve zvláštních k tomuto účelu

schválených nádobách.

10. Palivo skladujte vždy na chladném, dobře větraném mís-

tě v bezpečné vzdálenosti od jisker, otevřeného ohně nebo jiných zdrojů vznícení.

11. Palivo nebo stroj s nádrží naplněnou palivem v žádném

případě neskladujte v budově, ve které by se spaliny mohly dostat do styku se zapalovacími jiskrami, otevře- ným ohněm nebo dalšími zdroji vznícení jako ohřívači teplé vody, pecemi, sušičkami apod. Motor nechte před uskladněním vychladnout v motorové skříni. Pokyny pro použití stroje a péči o něj

1. Stroj nezvedejte ani nenoste při běžícím motoru.

2. Stroj neovládejte násilím. Pro své použití používejte správ-

ný stroj. Správný stroj vykoná úkol lépe a bezpečněji.

3. Neměňte nastavení regulátoru otáček motoru a motor

nenechávejte běžet při vysokých otáčkách. Regulátor otáček řídí maximální provozní otáčky bezpečné pro motor.

4. Pokud nezpracováváte půdu, nenechte motor rozběh-

5. Zabraňte tomu, aby se vaše ruce a nohy dostaly do blíz-

kosti otáčejících se dílů.

6. Předcházejte kontaktu s horkým palivem, olejem, spa-

linami a horkými povrchy. Nedotýkejte se motoru ani tlumiče hluku. Tyto díly jsou během provozu extrémně horké. Zůstanou horké i krátkou dobu po vypnutí jed- notky. Před údržbářskými nebo seřizovacími pracemi nechte motor vychladnout.

7. Pokud přístroj vydává nezvyklé zvuky nebo vibrace,

ihned motor vypněte, vytáhněte kabel zapalování a zjis- těte příčinu. Nezvyklé zvuky nebo vibrace jsou zpravi- dla výstrahou.

8. Používejte výhradně výrobcem schválené přípojky a

příslušenství. Nedodržení těchto předpisů může vést ke zranění osob.

9. Provádějte na přístroji údržbu. Zkontrolujte, zda není

pohyb dílů nesprávně vyrovnaný nebo blokovaný. Zkontrolujte, zda nejsou díly prasklé, resp. zda nejsou ve stavu, který by mohl ovlivnit provoz stroje. V přípa- dě poškození nechte stroj před dalším použitím opravit. Mnoho nehod je způsobeno nedostatečně udržovaným vybavením.

10. Motor a tlumiče zbavte trávy, listí, nadměrného tuku

nebo nahromaděnými sazemi, abyste snížili nebezpečí požáru.

11. Jednotku v žádném případě nepolévejte a nestříkejte vo-

dou nebo jinou kapalinou. Posuvné madlo udržujte su- ché, čisté a bez usazenin. Vyčistěte po každém použití.

12. Dodržujte zákony a předpisy pro řádnou likvidaci pali-

va, oleje apod. abyste chránili životní prostředí.

13. Neprovozovaný stroj uchovávejte mimo dosah dětí a

osob neseznámených se strojem nebo těmito pokyny, kterým není dovoleno jej obsluhovat. Stroj v rukou nevy- školeného uživatele je nebezpečný. Zbytková rizika Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se při práci mohou vyskytnout individuální zbytková rizika:

• Kromě toho mohou přes všechna přijatá preventivní opatře- ní vzniknout zbytková rizika, která nebudou zjevná.

• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným úče- lem“ a kompletní „návod k obsluze“.

• Zabraňte náhodnému uvedení stroje do provozu.

• Používejte nástroj, který je doporučen v návodu k obsluze. Tím dosáhnete toho, že bude váš stroj poskytovat optimální výkon.

• Při provozu stroje nevkládejte ruce do pracovního prostoru.

Udávané hodnoty hlučnosti byly změřeny na základě normo- vané zkušební metody a lze je používat pro vzájemné porov- nání různých nástrojů. Navíc se tyto hodnoty hodí pro předběžný odhad akustické- ho zatížení uživatele. m Varování! V závislosti na tom, jak je nástroj používán, se mohou skutečné hodnoty od udávaných lišit. Proveďte opatře- ní na ochranu před zatížením hlukem. Zohledněte při tom celkový průběh práce, tedy také dobu, kdy nástroj pracuje bez zatížení nebo je vypnutý. Vhodná opatření zahrnují kromě jiného i pravidelnou údržbu a péči o nástroj a použité nástroje, pravidelné přestávky a dobré naplánování pracovních procesů.

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědo- mit dodavatele. Pozdější reklamace nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Seznamte se před použitím s přístrojem podle návodu k obsluze.

• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specia- lizovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje. m NEBEZPEČÍ Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si ne- smějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

Pro sestavení benzínového vertikutátoru je třeba následující:

• Otevřený klíč SW13 (není obsažen v rozsahu dodávky)

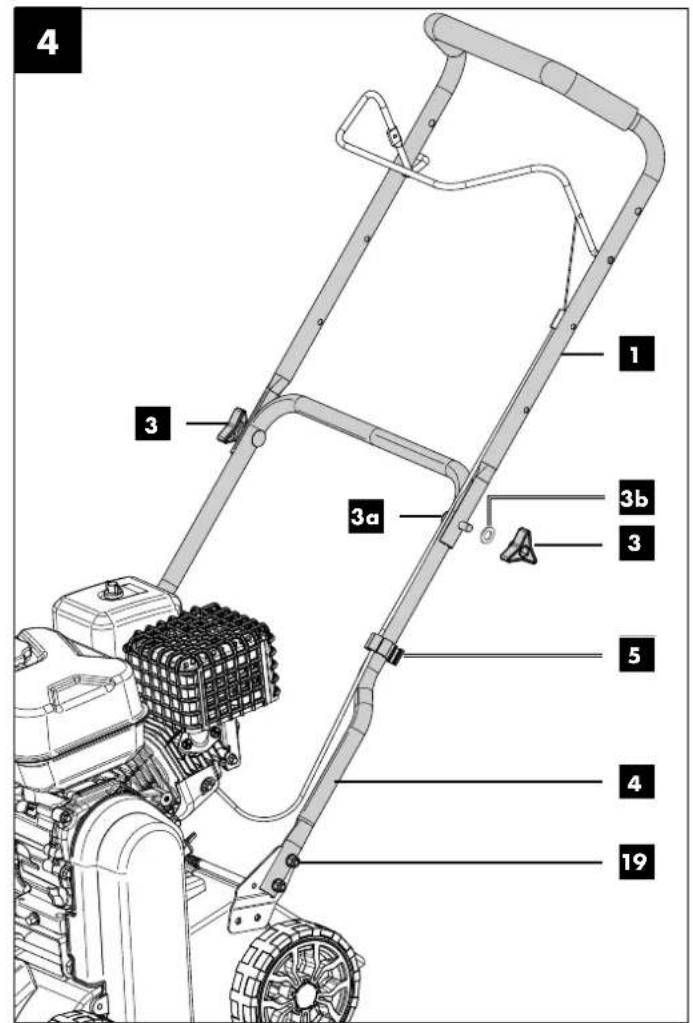

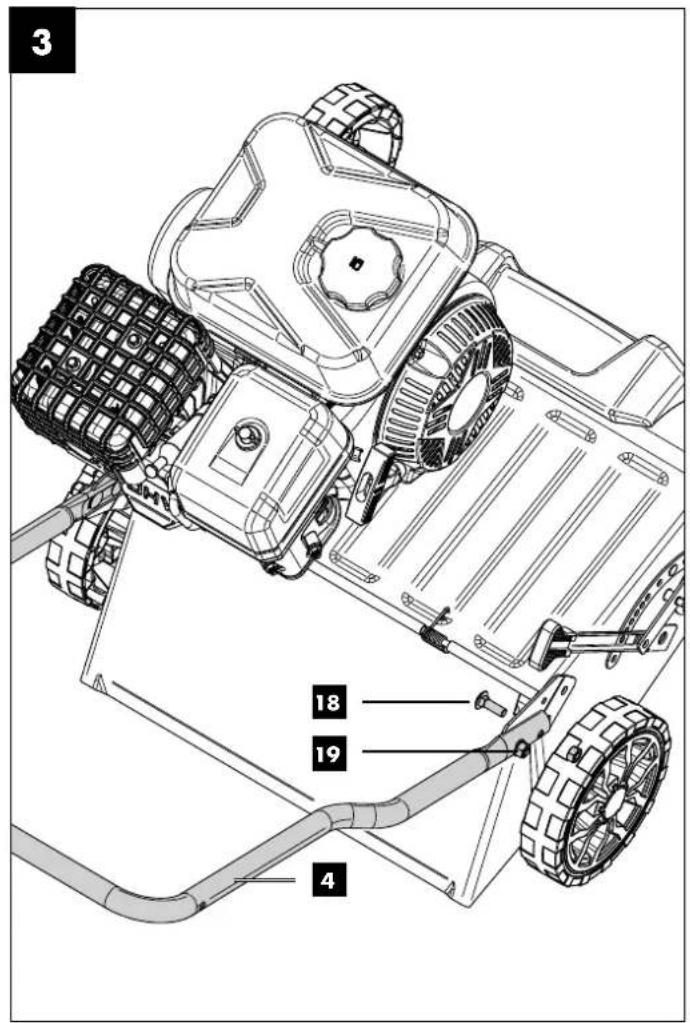

1. Nejprve namontujte spodní posuvné madlo (4) vlože-

ním šroubů s přírubovou hlavou M8 x 30 mm (18) do připravených otvorů (uvnitř). Poté namontujte posuvné madlo z vnější strany pomocí pojistných matic M8 (19) a utáhněte je pomocí otevřeného klíče SW13.

2. Spojte horní posuvné madlo (1) s dolním posuvným

madlem (4). Použijte k tomu dvě matice s hvězdico- vým kolečkem (3) a příložky (3b) s příslušnými šrouby M8x45mm (3a).

3. Utáhněte matice s hvězdicovým kolečkem (3) na obou

4. Připevněte kabelovou svorku (5) na levou stranu spodní-

ho posuvného madla (4).

5. Připevněte kabel madla bezpečnostního spínače (2)

pomocí kabelové svorky (5) k posuvnému madlu (4) a zajistěte kabelovou svorku (5).

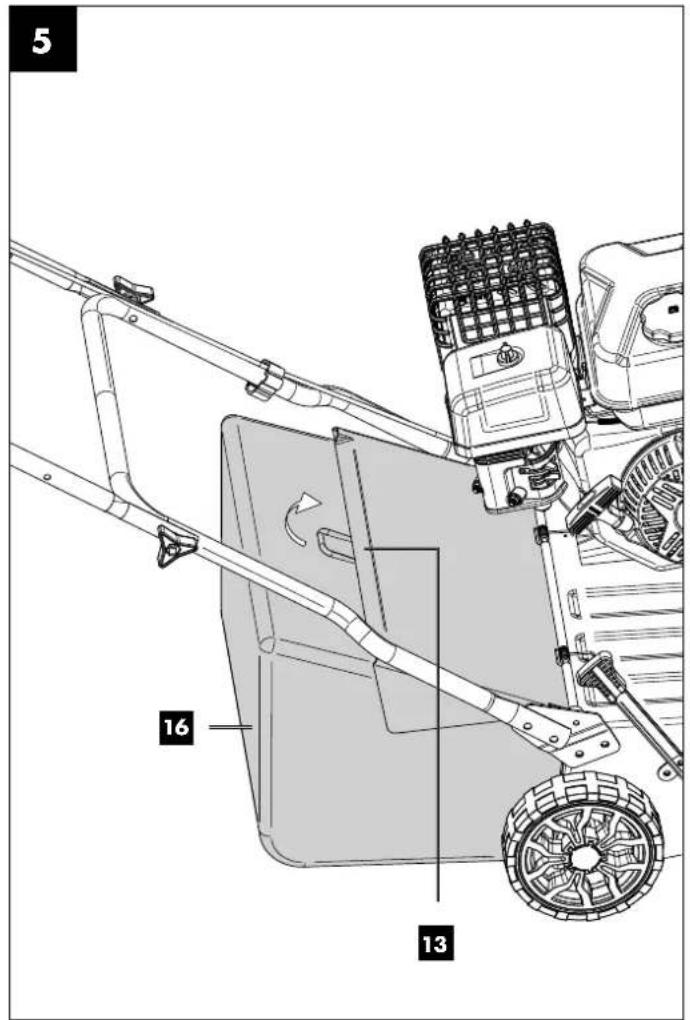

9.2 Zavěšení záchytného koše (obr. 5)

1. Klapku vyhazovacího otvoru (13) nadzvedněte jednou

rukou za úchop a záchytný koš (obr. 16) druhou rukou zavěste shora za rukojeť.

2. Pozor! Pro zavěšení záchytného koše musí být motor

vypnutý a nožový válec se nesmí otáčet!

10. Před uvedením do provozu

m POZOR! Před uvedením do provozu přístroj bezpodmíneč- ně kompletně smontujte! m VAROVÁNÍ! Nebezpečí ohrožení zdraví! Dýchání výparů benzínu/mazacího oleje a výfukových ply- nů může způsobit vážné poškození zdraví, bezvědomí a v krajním případě i smrt. - Nevdechujte výpary benzínu/mazacího oleje a výfuko- vé plyny. - Výrobek používejte pouze ve venkovním prostředí. UPOZORNĚNÍ! Poškození výrobku Pokud je výrobek provozován bez motorového a převodové- ho oleje nebo s příliš malým množstvím oleje, může dojít k poškození motoru. - Před uvedením do provozu doplňte benzín a olej. Výrobek je dodáván bez motorového a převodového oleje. UPOZORNĚNÍ! Poškození životního prostředí! Rozlitý olej může trvale znečistit životní prostředí. Kapalina je vysoce toxická a může rychle způsobit znečištění vody. - Olej plňte/vyprazdňujte pouze na rovném, zpevněném po- vrchu. - Použijte plnicí hrdlo nebo trychtýř.72 CZ - Vypuštěný olej sbírejte do vhodné nádoby. - Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte v soula- du s místními předpisy. - Olej zlikvidujte v souladu s místními předpisy. UPOZORNĚNÍ! Nebezpečí poškození! Při použití nesprávně skladovaných nebo prošlých pohon- ných hmot může dojít k ucpání karburátoru nebo k narušení chodu motoru. - Nepotřebnou pohonnou hmotu nalijte do vzduchotěsné nádoby a uchovávejte ji v tmavé, chladné místnosti. Kontrola před obsluhou

• Zkontrolujte všechna místa na motoru z hlediska úniku oleje a benzínu.

• Zkontrolujte množství motorového oleje.

• Zkontrolujte stav paliva – nádrž by měla být nejméně do poloviny plná.

• Zkontrolujte stav vzduchového filtru.

• Zkontrolujte stav palivových vedení.

• Dávejte pozor na známky poškození.

• Zkontrolujte, zda jsou nasazeny všechny ochranné kryty a utaženy všechny šrouby, matice a čepy.

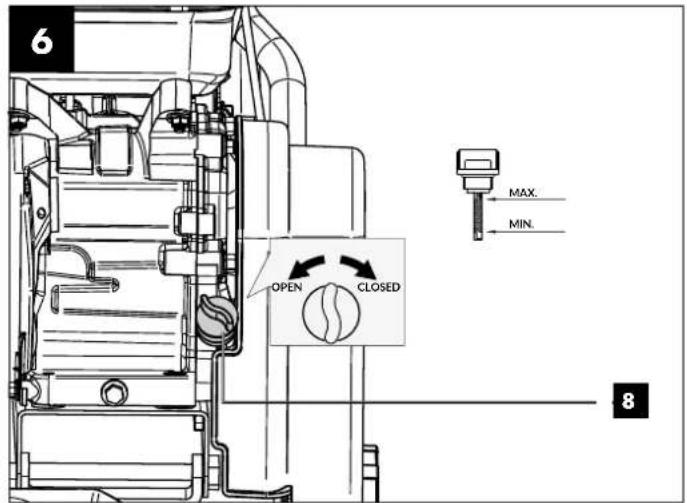

10.1 Plnění motorového oleje (obr. 6)

m Pozor! Přístroj se dodává bez motorového oleje. Před uvedením do provozu proto musíte bezpodmí- nečně doplnit olej. Používejte vícerozsahový mo- torový olej (10W-30 nebo 10W-40 podle teploty použití). Stav hladiny kontrolujte pravidelně před každým uvedením do provozu. Příliš malé množství oleje může motor poškodit.

1. Postavte přístrojna rovnou, hladkou plochu.

2. Vyšroubujte olejovou měrku (8).

3. Pomocí trychtýře (není v rozsahu dodávky) naplňte ná-

drž motorovým olejem. Dbejte na maximální objem ná- plně 600 ml. Opatrně naplňte olej až po dolní hranu plnicího hrdla.

4. Olejovou měrku (8) otřete pomocí čistého hadříku ne-

pouštějícího vlákna.

5. Olejovou měrku (8) opět zasuňte a zkontrolujte stav hladiny

oleje bez opětného pevného zašroubování olejové měrky.

6. Množství oleje musí být v mezích střední značky na ole-

7. Pokud je stav hladiny oleje nízký, přidejte doporučené

množství oleje (max. 600 ml).

8. Olejovou měrku (8) následně znovu zašroubujte.

10.2 Plnění benzínu (obr. 7 + 13)

m Pozor! Přístroj se dodává bez benzínu. Před uvedením do provozu proto musíte bezpodmínečně doplnit benzín. Používejte benzín Super E10.

1. Očistěte okolí oblasti plnění. Nečistoty v nádrži způso-

bují provozní poruchy.

2. Opatrně otevřete víko nádrže (6b), aby mohl uniknout

případně přítomný přetlak.

3. Pomocí trychtýře (není v rozsahu dodávky) naplňte ben-

zínovou nádrž (6) benzínem (Super E10). Dbejte na ma- ximální objem náplně 3,6 litru. Opatrně naplňte benzín až ke spodnímu okraji plnicího hrdla.

4. Znovu zavřete víko nádrže (6b). Zajistěte, aby byl uzá-

věr nádrže těsně uzavřený.

5. Vyčistěte víko nádrže (6b) a jeho okolí.

6. Zkontrolujte benzínovou nádrž (6) a palivová potrubí,

zda nevykazují netěsnosti.

7. Vzdalte se před spuštěním motoru nejméně tři metry od

• Nikdy nepoužívejte již použitý nebo znečištěný benzín. Nenechávejte do benzínové nádrže (6) proniknout nečis- toty a vodu.

11. Uvedení do provozu

11.1 Nastavení hloubky vertikutace (obr. 8)

m NEBEZPEČÍ Nebezpečí poškození! Pro nastavení pracovní polohy musí být přístroj vypnutý. Pracovní poloha se nastavuje pomocí nastavení hloubky (12). Nastavení hloubky (12) za tímto účelem lehce odtáhněte smě

rem doprava, poté je umístěte do požadované polohy a ne- chte zapadnout. Správná pracovní poloha závisí na stavu trávníku a opotře- bení nožů. Nesprávně zvolená pracovní poloha může vést k přetížení motoru a poškození válce. V takovém případě otočte západkový kotouč zpět do nižší pracovní polohy. Polohy na západkovém kotouči: +1 = jízdní / nebo přepravní poloha +5 mm 0 = 0 mm -1 = pracovní poloha -2,5 mm -2 = pracovní poloha -5 mm -3 = pracovní poloha -7,5 mm -4 = pracovní poloha -10 mm -5 = pracovní poloha -12,5 mm -6 = pracovní poloha -15 mm

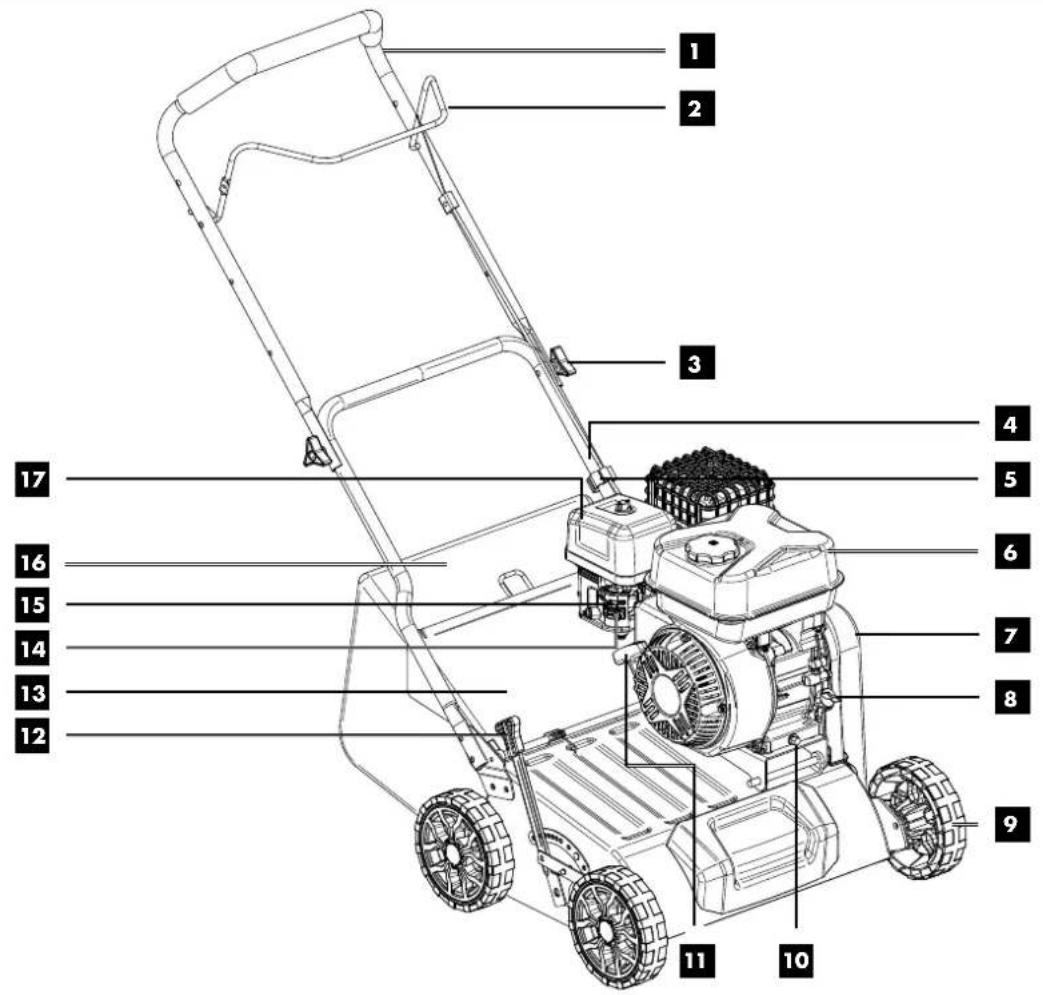

11.2 Spuštění motoru (obr. 1)

Přístroj je vybaven madlem bezpečnostního spínače (2), který při uvolnění zastaví přístroj. m Pozor: Při uvolnění madla bezpečnostního spínače (2) se madlo musí vrátit do výchozí pozice a motor se musí zastavit. Pokud ne, přístroj se nesmí použít. Páka sytiče (15) (obr. 9)

• Teplý motor / sytič zavřen:

• Studený motor / sytič otevřen: Upozornění: Poloha Zavřeno páky sytiče obohacuje pali- vovou směs pro spuštění studeného motoru.73CZ Poloha Otevřeno poskytuje správnou směs paliva pro normál- ní provoz po spuštění a také pro opětovné spuštění teplého motoru. Benzínový kohout (14) (obr. 1, 9 +10)

• Benzínový kohout otevřen:

• Benzínový kohout zavřen:

1. Otevřete benzínový kohout (14) nastavením doprava na

Upozornění: Sytič není zpravidla při opětovném spuštění teplého motoru zapotřebí.

3. Stiskněte madlo bezpečnostního spínače (2) a silně za-

táhněte za lankový startér (11), dokud motor nenastartuje.

4. Nechte motor krátce zahřát a poté nastavte páku sytiče

(15) do polohy OFF. m POZOR! Lankový startér (11) vytahujte vždy pomalu, dokud neucítíte první odpor, a poté zatáhněte prudce. Po úspěšném startu nenechte lanko, aby se znovu navinulo.

Obecná upozornění týkající se provozu

• Aby bylo možné přístroj spustit, musí být řezací ústrojí zcela volně v pohybu.

• Ovládejte přístroj pouze pomocí posuvného madla. Tím je zajištěna bezpečná vzdálenost.

• Udržujte výfuk a motor v čistotě.

• Na svazích dávejte pozor na bezpečný postoj.

• Vertikutaci provádějte vždy příčně vůči svahu.

• Nikdy neprovádějte vertikutaci na příliš prudkých svazích.

• Benzínovým vertikutátorem popojíždějte jen rychlostí chůze.

• Přístroj nepřepravujte a nepřevracejte s běžícím motorem.

• Nechejte zkontrolovat odborníkem: - po najetí na překážku - pokud se motor okamžitě zastaví - pokud je nůž ohnutý - pokud je nožový válec ohnutý m POZOR! Nožový válec rotuje, jakmile se spustí motor. m POZOR!

• Nikdy nevyvěšujte záchytný koš, pokud motor ještě běží. Rotující nožový válec může způsobit zranění. Klapku vyha- zovacího otvoru vždy pečlivě upevněte. Díky tažné pružině se sklopí a zavře!

• Vždy dodržujte bezpečnostní vzdálenost mezi krytem a uži- vatelem stanovenou vodicími madly.

• Při práci a změnách směru jízdy na náspech a stráních je nutná mimořádná opatrnost.

• Dbejte na bezpečný postoj, noste obuv s neklouzavými drs- nými podrážkami a dlouhé kalhoty.

• Pracujte vždy příčně vůči svahu. Na svazích o sklonu více než 15° se vertikutace nesmí z bezpečnostních důvodů provádět. Při couvání a tažení přístroje postupujte zvláště opatrně, nebezpečí klopýtnutí!

• Přístroj neprovozujte za deště nebo na mokrém trávníku. Pokyny pro správnou práci

• Při práci se doporučuje, pracovat s překryvem ošetřených pruhů. K dosažení čistého vzoru jezděte přístrojem v co nej

přímějších pruzích. Přitom musí mít tyto pruhy několik centi- metrů překryv, aby nezůstaly žádné pruhy neošetřené. Jak- mile zůstávají při práci ležet zbytky trávy, je třeba vyprázdnit záchytný koš. Pozor! Před sejmutím záchytného koše vy

pněte motor a počkejte na zastavení nožových válců!

• Pro sejmutí záchytného koše nadzvedněte jednou rukou klapku vyhazovacího otvoru a druhou rukou záchytný koš odeberte!

• Jak často je třeba trávník ošetřovat, závisí v zásadě na vzrůstu trávníku a tvrdosti půdy.

• Spodní stranu přístroje udržujte v čistém stavu a bezpod- mínečně odstraňujte zachycenou hlínu a trávu. Zachycené nečistoty komplikují startování, zhoršují kvalitu.

• Na svazích musíte dráhu vést kolmo ke svahu. Před prove- dením jakékoliv kontroly nožového válce musíte vypnout motor.

• m POZOR! Nožový válec se otáčí ještě několik sekund po vypnutí motoru. Nikdy se nepokoušejte nožový válec za- stavit. Pokud pohybující se nožový válec narazí na nějaký předmět, přístroj vypněte a počkejte, dokud se nožový vá- lec zcela nezastaví. Následně zkontrolujte stav nožového válce. Pokud je poškozený, musí být vyměněn.

11.4 Zastavení motoru

m VAROVÁNÍ! Nebezpečí poranění pořezáním! - Nožový válec má doběh! Ihned po vypnutí nesahejte pod přístroj. Bezpečnostní spínací madlo Přístroj se zastaví při uvolnění madla bezpečnostního spína- če (2). m POZOR! Nepřesouvejte páku sytiče (15) do polohy OFF, abyste za- stavili motor. Může to mít za následek nechtěné nastartování nebo poškození motoru.

11.5 Vyvěste záchytný koš pro vyprázdnění

(obr. 1 + 5) Zůstává-li řezný materiál na zemi, je záchytný koš plný a je třeba jej vyprázdnit. m VAROVÁNÍ! Nebezpečí zranění! Neúmyslné a neočekávané spuštění výrobku může způsobit zranění. - Před vyprazdňováním motor vypněte.

1. Zastavte motor uvolněním madla bezpečnostního spínače

(2). A počkejte, až se nožový válec zastaví.

2. Vyvěste záchytný koš (16) na vyprázdněte ho. Za tímto

účelem zvedněte jednou rukou vypouštěcí klapku vyha- zovacího otvoru (13) za úchop. Poté druhou rukou na ru- kojeti shora vyvěste záchytný koš (16).

3. Záchytný koš (16) znovu zavěste. Za tímto účelem zved-

něte jednou rukou vypouštěcí klapku vyhazovacího otvo- ru (13) za úchop. Poté druhou rukou na rukojeti shora opět zavěste záchytný koš (16).74 CZ

m VAROVÁNÍ! Nebezpečí zranění! Neúmyslné a neočekávané spuštění výrobku může způsobit zranění. - Po naložení vypněte motor a po vychladnutí motoru sejmě- te konektor zapalovací svíčky ze zapalovací svíčky. - Výrobek může svou hmotností způsobit vážná zranění po- hmožděním. Nechejte motor před přepravou nebo nakládáním ochladit, aby se zabránilo popálení a vyloučilo se nebezpečí požáru. m Stroj může spadnout a způsobit škody nebo poranění, po- kud nebude zvedán správně. Před přepravou na delší vzdálenosti beze zbytku vyprázdněte palivovou nádrž. Zajistěte přístroj na přepravním vozidle proti samovolnému pohybu, sklouznutí nebo převrácení a navíc upevněte přístroj pomocí pásů.

13. Čištění a údržba

m VAROVÁNÍ! Nebezpečí zranění a popálení! Výrobek se může neočekávaně nastartovat a způsobit zraně- ní. Kromě toho se mohou vyskytnout teploty 80 °C a vyšší.

Před všemi čisticími a údržbářskými pracemi vypněte motor. - Nechejte motor ochladit. - Vytáhněte konektor zapalovací svíčky ze zapalovací svíčky. m VAROVÁNÍ! Nebezpečí ohrožení zdraví! Vdechnutí výparů benzínu/mazacího oleje může způsobit vážné poškození zdraví, bezvědomí a v krajním případě i smrt. - Nevdechujte benzínové výpary/výpary mazacího oleje. - Výrobek používejte pouze ve venkovním prostředí. UPOZORNĚNÍ! Nebezpečí poškození! Pokud se do opláštění dostane voda, může dojít k poškození motoru. Kromě toho může paprsek vysokotlakého čističe po- škodit části výrobku. - Čistěte výrobek hadrem, ručním kartáčem atd. - Výrobek neponořujte do vody ani jiných kapalin a nestříkej- te na něj vysokotlakým čističem. Plán údržby Po 10 provozních hodinách Po 25 pro- vozních hodinách Každých

provoz- ních hodin Každých

provoz- ních hodin Každých

provoz- ních hodin vzduchový filtr vyčistěte vyčistěte vyčistěte vyčistěte vyměňte Zapalovací svíčka zkontro- lujte vyčistěte vyčistěte vyčistěte vyměňte Klínový řemen zkontro

lujte vyměňte Množství motorového oleje zkontro- lujte vyměňte vyměňte

m VAROVÁNÍ! Nebezpečí zranění! Neúmyslné a neočekávané spuštění výrobku může způsobit zranění. - Před čištěním a údržbou vypněte motor a po vychladnutí motoru vytáhněte konektor zapalovací svíčky ze zapalova- cí svíčky. Údržba benzínového vertikutátoru zajistí dlouhou životnost stroje a jeho součástí.

• Zkontrolujte celkový stav benzínového vertikutátoru z hle- diska uvolněných šroubů, chybného vyrovnání nebo blo- kování pohyblivých dílů, zlomených nebo popraskaných dílů a jiných stavů, které mohou omezovat funkčnost stroje.

• K mazání pohyblivých dílů používejte kvalitní lehký strojní olej.

• Jakmile se na benzinovém vertikutátoru objeví zbytky trá- vy, vyčistěte jeho spodní stranu. Stroj nepracuje dobře, po- kud není spodní strana čistá.

• Po dokončení čištění a údržbových prací opět upevněte konektor zapalovací svíčky.

13.2 Kontrola a výměna klínového řemene

Nikdy nepoužívejte přístroj bez nasazeného krytu řemene (7). Pokud není kryt řemene (7) na svém místě, může dojít k zachy- cení ruky a vážnému zranění.

13.2.1 Napnutí klínového řemene (obr. 11 + 5)

Klínový řemen (7a) musí být v dobrém stavu, aby byl zaručen optimální přenos síly z motoru na nožový válec. Zkontrolujte stav klínového řemene (7a).

1. Vypněte motor a nechejte jej ochladit.

2. Odstraňte kryt řemenu (7), abyste získali přístup ke klí-

novému řemenu (7a). A pomocí otevřeného klíče SW8 (případně nástrčného klíče) (není v rozsahu dodávky) utáhněte 4 šrouby se šestihrannou hlavou na krytu řeme- ne (7).

3. Nyní zkontrolujte napnutí řemenu (tlak palce). Pokud se

klínový řemen (7a) povolí o více než 10-15 mm (tlak pal- ce), je třeba ho napnout.

4. Vyvěste záchytný koš (16) (obr. 5).

5. Za tímto účelem povolte horní matici na rozpěrném čepu

(7c) pomocí otevřeného klíče SW 14 (není v rozsahu do- dávky) a našroubujte ji na horní konec rozpěrného čepu.75CZ

6. Nyní klínový řemen (7a) utáhněte otočením spodní matice

na rozpěrném čepu (7b) směrem nahoru pomocí otevře

ného klíče SW14 (není v rozsahu dodávky).

7. Zkontrolujte znovu napnutí řemenu (tlak palce). Pokud se

klínový řemen (7a) povolí o více než 10-15 mm (tlak pal- ce), je třeba ho ještě napnout.

8. Znovu nasaďte kryt řemene (7). A pomocí otevřeného klí-

če SW8 (případně nástrčného klíče) (není v rozsahu do- dávky) utáhněte 4 šrouby se šestihrannou hlavou na krytu řemene (7).

9. Záchytný koš (16) znovu zavěste.

13.2.2 Výměna klínového řemene (obr. 11)

Pokud je klínový řemen (7a) natržený, opotřebený nebo hlad- ký, je třeba jej vyměnit.

1. Vypněte motor a nechejte jej ochladit.

2. Odstraňte kryt řemenu (7), abyste získali přístup ke klí-

novému řemenu (7a). A pomocí otevřeného klíče SW8 (případně nástrčného klíče) (není v rozsahu dodávky) utáhněte 4 šrouby se šestihrannou hlavou na krytu řeme- ne (7).

3. Vyvěste záchytný koš (16) (obr. 5).

4. Pro uvolnění předpětí řemene povolte spodní matici na

rozpěrném čepu (7b) pomocí otevřeného klíče SW14 (není v rozsahu dodávky).

5. Poté zašroubujte spodní matici na rozpěrnému čepu (7b)

6. Stáhněte opotřebovaný klínový řemen (7a) z řemenice a

natáhněte správným způsobem nový klínový řemen.

7. Nyní klínový řemen (7a) utáhněte otočením spodní mati-

ce na rozpěrném čepu (7b) směrem nahoru pomocí ote- vřeného klíče SW14 (není v rozsahu dodávky).

8. Zkontrolujte znovu napnutí řemenu (tlak palce). Pokud se

klínový řemen (7a) povolí o více než 10-15 mm (tlak pal- ce), je třeba ho ještě napnout.

9. Znovu nasaďte kryt řemene (7). A pomocí otevřeného

klíče SW8 (případně nástrčného klíče) (není v rozsahu dodávky) utáhněte 4 šrouby se šestihrannou hlavou na krytu řemene (7).

10. Záchytný koš (16) znovu zavěste.

m POZOR! Pokud snímáte nebo natahujte klínový řemen (7a), dejte pozor na to, abyste si nesevřeli své prsty mezi řemen a řemenici. UPOZORNĚNÍ! Poškození výrobku Pokud je výrobek provozován bez motorového a převodové- ho oleje nebo s příliš malým množstvím oleje, může dojít k poškození motoru. - Před uvedením do provozu doplňte benzín a olej. Výrobek je dodáván bez motorového a převodového oleje. UPOZORNĚNÍ! Poškození životního prostředí! Rozlitý olej může trvale znečistit životní prostředí. Kapalina je vysoce toxická a může rychle způsobit znečištění vody. - Olej plňte/vyprazdňujte pouze na rovném, zpevněném po- vrchu. - Použijte plnicí hrdlo nebo trychtýř. - Vypuštěný olej sbírejte do vhodné nádoby. - Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte v soula- du s místními předpisy. - Olej zlikvidujte v souladu s místními předpisy.

13.3 Výměna motorového oleje (obr. 12)

Po 25 pracovních hodinách se musí provést 1. výměna oleje. Poté po 100 provozních hodinách. Výměna motorového oleje by se měla provádět při motoru zahřátém na provozní teplotu a při vypnutém motoru. Používejte pouze motorový olej (SAE 10W-30 nebo SAE 10W-40).

1. Postavte přístrojna rovnou, hladkou plochu.

2. Postavte vhodnou záchytnou nádobu pod vypouštěcí

3. Pomocí otevřeného klíče SW 10 mm (není v rozsahu do-

dávky) odšroubujte vypouštěcí šroub motorového oleje (10) a vypusťte motorový olej.

4. Po vypuštění veškerého motorového oleje znovu utáhněte

vypouštěcí šroub motorového oleje (10).

5. Vyšroubujte nyní plnicí šroub oleje s olejovou měrkou (8)

proti směru hodinových ručiček.

6. Doplňte čerstvý motorový olej a zkontrolujte množství ole-

7. Plnicí šroub oleje s olejovou měrkou (8) následně znovu

zašroubujte ve směru hodinových ručiček.

13.4 Vypuštění benzínu pomocí odsávacího

čerpadla benzínu (obr. 13) Při delší době skladování se musí benzín z benzínové nádr- že (6) vypustit.

1. Benzínový kohout (14) nastavte na OFF.

2. Pod hadicí benzínového odsávacího čerpadla držte zá-

chytnou nádobu (není v rozsahu dodávky).

3. Vyšroubujte a sejměte víko nádrže (6b).

4. Vyjměte vložku palivového filtru (6a).

5. Zasuňte hadici benzínového odsávacího čerpadla do

benzínové nádrže a pomocí benzínového odsávacího čerpadla zcela odčerpejte benzín.

6. Vložte opět vložku palivového filtru (6a).

7. Znovu utáhněte víko nádrže (6b).

8. Pro zajištění, aby v karburátoru nezůstal žádný benzín,

musí se zbývající benzín z karburátoru vypustit. K tomu umístěte pod karburátor vhodnou nádobu (není v rozsa- hu dodávky) a otevřete šroub karburátoru (A).

13.5 Údržba vzduchového filtru (obr. 14)

Znečištěná vzduchová filtrační vložka (17c) snižuje výkon mo- toru omezením přívodu vzduchu do karburátoru. Pravidelná kontrola je proto nezbytná. Vzduchový filtr kontrolujte po každých 50 provozních hodi- nách a podle potřeby jej vyčistěte.

1. Odšroubujte křídlovou matici (17a) a sejměte víko vzdu-

2. Zkontrolujte víko vzduchového filtru (17) z hlediska ot-

vorů nebo trhlin. Případně poškozenou vložku vyměňte.

3. Odšroubujte vnitřní křídlovou matici (17b) a vyjměte filt-

4. Nečistoty na vnitřní straně filtrační skříně setřete čistým

vlhkým hadrem. Dávejte pozor na to, aby do otvoru ne- pronikly žádné nečistoty. Nasaďte víko vzduchového fil- tru (17) po dobu čištění filtru zpět na filtrační skříň.76 CZ

5. Vyjměte filtrační vložku (17c). Zkontrolujte ji z hlediska

poškození a případně ji vyměňte.

6. Filtrační vložku (17c) oklepejte o tvrdý povrch pro odstra-

nění nečistot. Nečistoty nikdy neodstraňujte okartáčová- ním, protože se tím nečistoty vtlačí do vláken.

7. Vyčistěte filtrační vložku (17c) případně navíc v teplé vodě

a slabém roztoku mýdla. Vložku důkladně propláchněte čistou vodou a nechejte ji dostatečně vyschnout.

8. Čistou filtrační vložku (17c) opět vložte a pevně za-

šroubujte křídlovou matici (17b).

9. Nasaďte víko vzduchového filtru (17) a upevněte je po-

mocí křídlové matice (17a).

13.6 Čištění/výměna zapalovací svíčky

(obr. 15+16) m POZOR: Zapalovací svíčku vyměňujte pouze tehdy, když je motor studený! Zkontrolujte zapalovací svíčku poprvé po 10 provozních ho- dinách, zda není znečištěná, a případně ji vyčistěte měděným kartáčem. V případě potřeby pak vyměňujte zapalovací svíč- ku každých 50 provozních hodin.

1. Odpojte konektor zapalovací svíčky (21) a odstraňte pří-

padné nečistoty v oblasti zapalovací svíčky.

2. Vyšroubujte zapalovací svíčku (22) dodaným klíčem na

zapalovací svíčky (20).

3. Zkontrolujte izolátor. V případě poškození, jako jsou

např. trhliny nebo třísky, zapalovací svíčku (22) vyměňte.

4. Vyčistěte elektrody zapalovací svíčky drátěným kartá-

5. Zkontrolujte vzdálenost elektrod a pomocí spárových

měrek ji nastavte. Aby motor zůstal schopný výkonu, musí mít zapalovací svíčka správnou vzdálenost elektrod (0,6-0,7 mm).

6. Zašroubujte opět zapalovací svíčku (22) rukou a dotáh-

něte ji dodaným klíčem na zapalovací svíčky (20) asi o 1/4 otáčky.

7. Nasaďte konektor zapalovací svíčky (21) na zapalovací

svíčku (22). m POZOR! Volná zapalovací svíčka se může přehřívat a poškodit motor. A příliš silné utažení zapalovací svíčky může poškodit závit v hlavě válce. Při zpětných dotazech uvádějte prosím tyto úda- je:

• Údaje z typového štítku stroje

• Údaje z typového štítku motoru Důležité upozornění v případě opravy: Při zpětné dodávce přístroje kvůli opravě pamatujte, že se pří- stroj z bezpečnostních důvodů smí do servisní stanice posílat jen tehdy, když neobsahuje palivo a olej.

13.7 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Výrobní číslo stroje Náhradní díly/příslušenství Odsávací čerpadlo benzínu - č. výrobku: 7907600001 Servisní informace Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál. Opotřebitelné díly*: klínový řemen, nožový válec, vzduchový filtr, zapalovací svíčka

• není nutně zahrnuto v obsahu dodávky!

m NEBEZPEČÍ! Nebezpečí požáru a výbuchu! Při skladování výrobku v blízkosti možných zdrojů vznícení může dojít k požáru nebo výbuchu. To může způsobit těžké popáleniny nebo smrt. - Odstraňte možné zdroje vznícení, jako jsou například kam- na, teplovodní plynové kotle, plynové sušičky atd. UPOZORNĚNÍ! Nebezpečí poškození! Nesprávné skladování výrobku může vést k poškození moto- ru. - Výrobek skladujte chráněný před nečistotami, prachem a vlhkostí.

14.1 Skladování při delších provozních

přestávkách: Pokud se přístroj nepoužívá po dobu delší než 30 dnů, pro- veďte následující kroky pro její přípravu k uložení.

1. Pomocí nastavení pracovní výšky (12) nastavte nožový

válec do horní polohy.

2. Zcela vyprázdněte benzínovou nádrž (viz oddíl 13.4).

Uskladněný benzín obsahující etanol nebo MTBE během 30 zvětrá. Zvětralý benzín má vysoký podíl klovatiny a může tedy ucpat karburátor a omezit přívod benzínu.

3. Vypusťte motorový olej z motoru, zatímco je ještě teplý.

Doplňte nový olej. (Viz oddíl 13.3.)

4. K čištění benzínového vertikutátoru používejte čisté utěrky.

m Nepoužívejte agresivní čisticí prostředky nebo čisticí prostředky na ropné bázi při čiš- tění plastových dílů. Chemikálie mohou plas- tové díly poškodit.

5. Uskladněte přístroj ve svislé poloze v čisté suché budově

6. V případě potřeby demontujte posuvné madlo. Dávejte

pozor, aby se nezalomilo tažné lanko. Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Uchovávejte přístroj v originálním balení. Přístroj zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti přístroje.77CZ

15. Likvidace a recyklace

Upozornění k obalu Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způso- bem šetrným k životnímu prostředí. O možnostech likvidace vysloužilého přístroje vám podá informace správa vaší obce nebo va- šeho města. Paliva a oleje

• Před likvidací přístroje je nutné vyprázdnit palivovou nádrž a nádrž na motorový olej!

• Palivo a motorový olej nepatří do domovního odpadu nebo odtoku, ale musí se sbírat a likvidovat odděleně!

• Prázdné zásobníky oleje a paliva musí být zlikvidovány ekologicky.

16. Odstraňování poruch

Následující tabulka zobrazuje známky chyb a popisuje, jak lze provést nápravu, pokud váš stroj někdy nepracuje správně. Pokud nemůžete problém takto lokalizovat a odstranit, obraťte se na svou servisní dílnu. Porucha Možná příčina Řešení Motor se nerozběhne • Nestisknuté madlo bezpečnostního spí- nače

• Vadná zapalovací svíčka

• Prázdná palivová nádrž

• Uzavřený benzínový kohout

• Stiskněte madlo bezpečnostního spínače

• Vyměňte zapalovací svíčku

• Nastavte benzínový kohout do polohy ON Klesá výkon motoru • Příliš tvrdá půda

• Značně opotřebované nožové válce

• Upravte hloubku vertikutace

• Výměnu nožového válce nechte provést v dílně zákaznic- kého servisu. Nečistá vertikutace

• Opotřebovaný nožový válec

• Nesprávná hloubka vertikutace

• Výměnu nožového válce nechte provést v dílně zákaznic- kého servisu.

• Upravte hloubku vertikutace Motor běží, ale nožový válec se neotáčí

• Ozubený řemen je prasklý • Výměnu ozubeného řemene nechte provést v dílně zákaz- nického servisu.78 CZ

Važena zakaznice, važeny zakazniku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.

• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na od- stranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním. Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

• Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplatňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj. Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám pří- stroj prosím zašlete na naši servisní adresu. Servisní horká linka (CZ):

2. Bezpečnostná spínacia páka

11. Štartér s lankovým tiahlom

17. Kryt vzduchového filtra

4. Rozsah dodávky (obr. 2)

5. Použitie vsúlade surčením

14. Zabráňte náhodnému naštartovaniu. Zabezpečte, aby

4. Motor vždy vypnite a pred naplnením nádrže nechajte

vychladnúť. Pri bežiacom alebo teplom motore v žiad- nom prípade neodstraňujte uzáver nádrže ani nedopĺ- ňajte palivo. Stroj neobsluhujte, keď je netesná palivová sústava.

5. Mierne otvorte uzáver nádrže, aby ste vypustili tlak v

8. Pri rozliatom palive zabráňte výskytu zápalných zdro-

jov. Ak ste rozliali palivo, motor sa nepokúšajte naštar- tovať. Stroj namiesto toho presuňte z príslušnej oblasti a zabráňte výskytu zápalných zdrojov, dokým sa neodpa- ria výpary paliva.

9. Palivo skladujte výhradne v nádobách zhotovených a

schválených na tento účel.

2. Stroj neobsluhujte s použitím hrubej sily. Použite správny

• Skontrolujte, či je rozsah dodávky kompletný.

5. Upevnite kábel bezpečnostnej spínacej páky (2) káblo-

1. Nadvihnite jednou rukou vyhadzovaciu klapku (13) po-

• Skontrolujte hladinu motorového oleja.

• Skontrolujte hladinu paliva – nádrž by mala byť naplnená minimálne do polovice.

• Skontrolujte stav vzduchového filtra.

• Skontrolujte stav palivových vedení.

• Dávajte pozor na náznaky poškodení.

3. Naplňte nádrž motorovým olejom pomocou lievika (nie

8. Následne mierku oleja (8) opäť zaskrutkujte.

či je uzáver nádrže tesne zatvorený.

5. Vyčistite veko palivovej nádrže (6b) a okolitý priestor.

6. Benzínovú nádrž (6) a palivové vedenia skontrolujte

• Teplý motor/sýtič zatvorený:

• Studený motor/sýtič otvorený: Upozornenie: Uzavretá poloha páčky sýtiča podporuje palivovú zmes pre naštartovanie studeného motora. Otvorená poloha poskytuje správnu palivovú zmes pre nor- málnu prevádzku po naštartovaní a pre opätovné naštartova- nie teplého motora. Benzínový kohút (14) (obr. 1, 9 + 10)

• Otvorený benzínový kohút:

• Zatvorený benzínový kohút:

1. Otvorte benzínový kohút (14) tak, že ho nastavíte sme-

3. Stlačte bezpečnostnú spínaciu páku (2) a ťahajte silno za

• Vertikutáciu vykonávajte vždy priečne voči svahu.

• Nikdy nevertikutujte na strmých svahoch.

• Veďte benzínový vertikutátor len krokom.

(2). A počkajte, kým sa nožový valec nezastaví.

2. Zveste zberný kôš (16) a vyprázdnite ho. Zdvihnite jednou

rukou vyhadzovaciu klapku (13) za rukoväť. Následne zveste zberný kôš (16) druhou rukou za rukoväť smerom zhora.

3. Znovu zaveste zberný kôš (16). Zdvihnite jednou rukou vy-

13.1 Čistiace práce:

6. Teraz znovu utiahnite klinový remeň (7a) otáčaním spod-

5. Následne zaskrutkujte dolnú maticu na svorníku (7b) úpl-

dodávky) otvorte vypúšťaciu skrutku oleja (10) a vypustite motorový olej.91SK

oleja (8) proti smeru hodinových ručičiek.

6. Doplňte čerstvý motorový olej a skontrolujte hladinu oleja

1. Benzínový kohút (14) uveďte do polohy OFF.

2. Držte zbernú nádobu pod hadicou pumpy na odsávanie

benzínu (nie je v rozsahu dodávky).

5. Zasuňte hadicu pumpy na odsávanie benzínu do benzí-

13.5 Údržba vzduchového filtra (obr. 14)

odstránili nečistoty. Na odstránenie nečistôt nikdy nepo- užívajte kefu, pretože tým zatláčate nečistoty do vlákien.

• Údaje ztypového štítka stroja

• Prázdna palivová nádrž

• Zatvorený benzínový kohút

• Stlačte bezpečnostnú spínaciu páku.

• Benzínový kohút uveďte do polohy ON. Výkon motora klesá • Príliš tvrdá pôda

• Nožový valec opotrebovaný

4. Na čistenie benzínového vertikutátora používajte čisté

19. Prohlášení o shodě

19. Izjava o skladnosti
