HASZNÁLATI ÚTMUTATÓ K-SMS 1600-255 DB KAWASAKI

Eredeti használati utasítás fordítása Húzófunkciós fejező és gérvágó fűrész

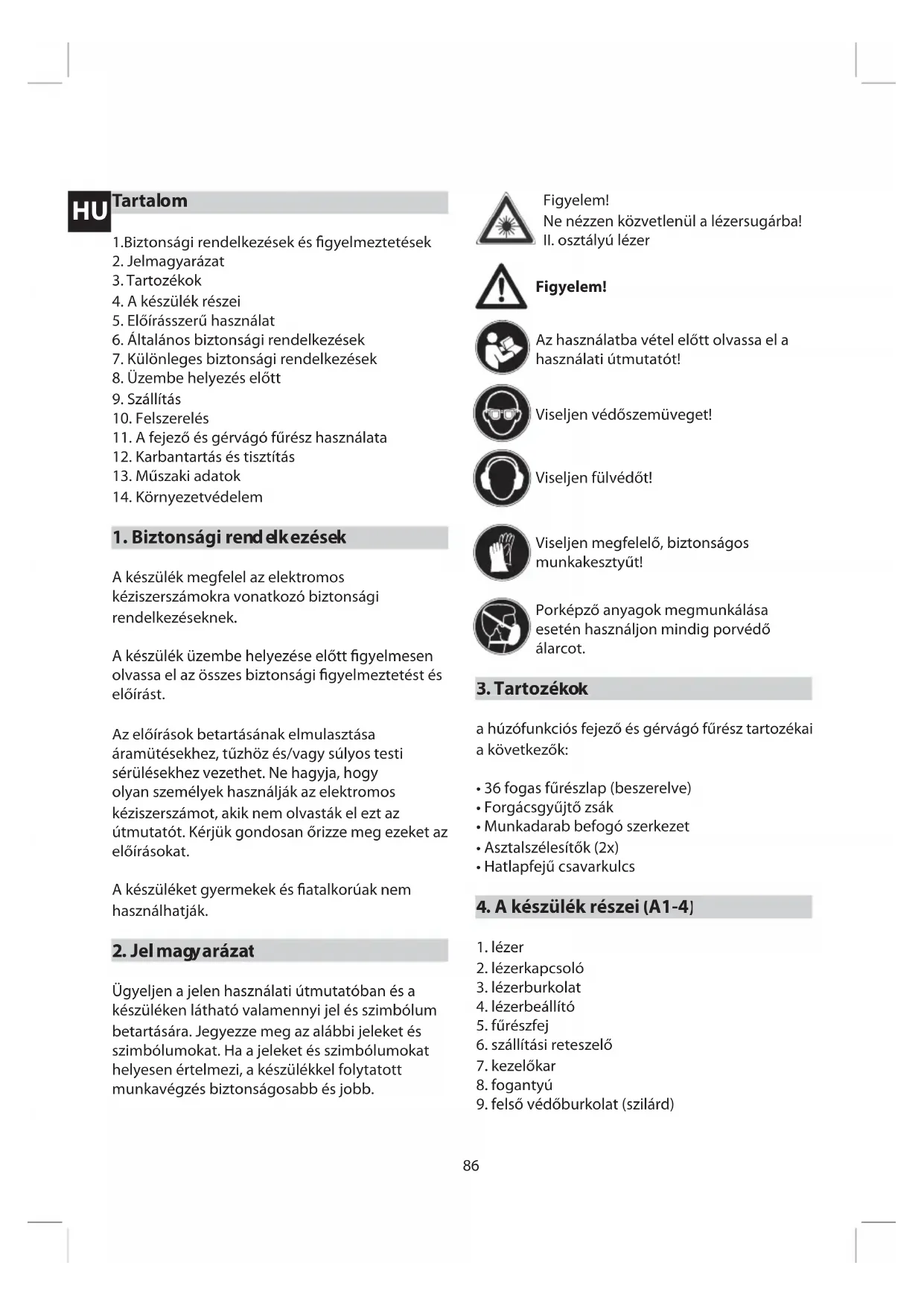

1. Biztonsági rendelkezések és figyelmeztetések
2. Jelmagyarázat
3. Tartozékok
4. A készülék részei
5. Előírásszerű használat
6. Általános biztonsági rendelkezések
7. Különleges biztonsági rendelkezések
8. Üzembe helyezés előtt
9. Szállítás
10. Felszerelés
11. A fejező és gérvágó fűrész használata
12. Karbantartás és tisztítás
13. Műszaki adatok
14. Környezetvédelem

1. Biztonsági rend elkezések

A készülék megfelel az elektromos kéziszerszámokra vonatkozó biztonsági rendelkezéseknek.

A készülék üzembe helyezése előtt figyelmesen olvassa el az összes biztonsági figyelmeztetést és előírást.

Az előírások betartásának elmulasztása áramütésekhez, túzhöz és/vagy súlyos testi sérülésekhez vezethet. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem olvasták el ezt az útmutatót. Kérjük gondosan őrizze meg ezeket az előírásokat.

A készüléket gyermekek és fiatalkorúak nem használhatják.

2. Jel magyarázat

Ügyeljen a jelen használati útmutatóban és a készüléken látható valamennyi jel és szimbólum betartására. Jegyezze meg az alábbi jeleket és szimbólumokat. Ha a jeleket és szimbólumokat helyesen értelmezi, a készülékkel folytatott munkavégzés biztonságosabb és jobb.

Figyelem! Ne nézzen közvetlenül a lézersugárba! II. osztályú lézer

Figyelem!

Az használatba vétel előtt olvassa el a használati útmutatót!

Viseljen védőszemüveget!

Viseljen fülvédöt!

Viseljen megfelelő, biztonságos munkakesztyűt!

Porképző anyagok megmunkálása esetén használjon mindig porvédő álarcot.

3. Tartozékok

a húzófunkciós fejező és gérvágó fűrész tartozékai a következők:

• 36 fogas fűrészlap (beszerelve)
• Forgácsgyűjtő zsák
• Munkadarab befogó szerkezet
- Asztalszélesítők (2x)
• Hatlapfejű csavarkulcs

4. A készülék részei (A1-4)

1. lézer
2. lézerkapcsoló
3. lézerburkolat
4. lézerbeállító
5. fürészfej
6. szállítási reteszelő
7. kezelőkar
8. fogantyú

9. felső védőburkolat (szilárd)

10. munkadarab befogó szerkezet

11. munkadarab befogó szerkezet rögzítő
12. mozgó védőburkolat
13. vonószerkezet védőburkolat
14. fűrészlap csavarsapka
15. forgácsgyűjtő zsák
16. dölésszög rögzítő
17. dölésszög skála
18. ütköző
19. hatlapfejü csavarkulcs
20. forgóasztal
21. gérvágási skála
22. behelyezett léc (kivágással)
23. fökapcsoló
24. gérvágási szög rögzítő
25. tengelyrögzítő
26. porelszívó csonk
27. vezeték
28. vonószerkezet
29. vágásmélység beállító csavar
30. vágásmélység ütköző
31. vágásmélység rögzítőanya
32. fürészfej dölésszög beállító csavar
33. raszterezési ütköző – 90°
34. fűrésztárcsa burkolat kioldó kar
35. asztalszélesítők (2x)
36. asztalszélesítő állítónyilások (2x)

5. Előírásszerű h asználat

A kétkezes húzófunkciós fejező gérvágó fűrész a gép méretének megfelelő fa és műanyag munkadarabok vágására alkalmas.

A fűrész nem alkalmas tűzifa darabolására. A gép kizárólag a rendeltetésének megfelelő célokra használható.

Mindennemű osztótárcsa használata tilos. A nem rendeltetésszerű használat, illetve a készülék módosítása esetén a gyártó nem felel a keletkezett károkért.

Tartsa be a biztonsági rendelkezéseket, szerelési és használati útmutatót, valamint a baleset megelőzését célzó érvényes előírásokat.

6. Általános biztonsági rendelkezések

- A munkahelyi balesetek megelőzése érdekében tartson rendet és biztosítsa a megfelelő fényviszonyokat.

- Az elektromos készülékeket ne használja tűzveszélyes folyadékok és gázok közelében, sem nedves vagy párás közegben. E rendelkezés figyelmen kívül hagyása tűz vagy robbanás veszélyét vonja maga után.

- Soha ne hagyja a bekapcsolt készüléket felügyelet nélkül.

- Ne használja a készüléket, ha fáradt, vagy nem képes az összpontosításra és a reakciókészségét alkohol vagy gyógyszerek befolyásolják. A figyelmetlenség súlyos balesetet eredményezhet.

- A biztonságos munkavégzés érdekében a gépeket tartsa tisztán és működőképes állapotban.

- A munkavégzés során ne viseljen se bő, laza ruhadarabokat, se ékszereket.

- Ügyeljen teste egyensúlyára és viseljen csúszásbiztos cipőt.

- Ha hosszú a haja, viseljen megfelelő fejfedőt.

- A bő, laza ruhadarabok, ékszerek és a hosszú haj beakadhatnak a mozgó alkatrészekbe. Munkavégzéshez mindig használjon védőszemüveget.

- A munkavégzés során ne viseljen se bő, laza ruhadarabokat, se ékszereket.

- Ügyeljen teste egyensúlyára és viseljen csúszásbiztos cipőt.

- Ha hosszú a haja, viseljen megfelelő fejfedőt.

- A bő, laza ruhadarabok, ékszerek és a hosszú haj beakadhatnak a mozgó alkatrészekbe.

- Munkavégzéshez mindig használjon védőszemüveget.

- Látása sérülésének megelőzése érdekében soha ne nézzen közvetlenül a lézersugárba.

- Soha ne terhelje túl a készüléket. Ha csökken a fordulatszám, csökkentse a terhelést vagy kapcsolja ki.

Megfelelő elektromos szerszámok segítségével biztonságosabban és jobban végezheti el az adott munkafeladatot.

- A megmunkálni kívánt munkadarabokat rögzítő pofákkal vagy satuval rögzítse az elfordulással szemben. Ne munkáljon meg túlságosan kis méretű, rögzítésre alkalmatlan munkadarabokat. Ha a munkadarabot a kezében tartja, az elektromos készülék nem használható biztonságosan.

- A készüléket gyermekektől távol tartsa.

- Kizárólag a gyártó által ajánlott tartozékokat használjon.

- A hálózati feszültségnek meg kell felelnie a gyári adatlapon szereplő értéknek.

- Az elektromos áramütés elkerülése érdekében soha ne érjen hozzá földelt tárgyakhoz, pl. csövekhez, fűtőtestekhez, konyhai tűzhelyhez, hűtőgéphez.

- Soha ne húzza a készüléket a vezetékénél fogva.

A vezetéket mindig a villásdugót megragadva húzza ki a hálózatból, és óvja olajjal, magas hőmérséklettel és éles élekkel szemben. A sérült vezetékek áramütéshez vezethetnek.

- A munkavégzés előtt ellenőrizze le, hogy sem a készülék, sem a vezeték nem sérült.

- Mielőtt a készülék villásdugóját a fali csatlakozóaljzatba dugná, ellenőrizze le, hogy a főkapcsoló nincs bekacsolt állásban.

- Kültéri használat esetén kizárólag megfelelő

engedélyekkel rendelkező hosszabbítót használjon.

• Kábeldob használata esetén a kábelnek teljesen letekert állapotúnak kell lennie, és nem melegedhet túl.
• Szabadban a csatlakozóaljzatot hibaáram-védőkapcsolóval kell ellátni.
• Ha a készüléket nem használja, vagy be kívánja állítani, feltétlenül húzza ki a dugót a csatlakozóaljzatból.
• A kábelt minden esetben a készüléktől hátrafelé vezesse.

7. Különl eg es biztonság i rendelkezések

• A gérvágó fűrészt kizárólag a gyártó által meghatározott anyagok vágásához használja.
• A fűrészt kizárólag akkor használja, ha a biztonsági elemei és részei az előírt helyzetben vannak, és a készülék megfelelő, működőképes állapotban van.
• Ügyeljen arra, hogy a karforgató szerkezet gérvágáskor biztonságosan legyen rögzítve.
• A gép közelében a padlónak tisztának, forgácsoktól és hulladékoktól mentesnek kell lennie.
• Ügyeljen a megfelelő fényviszonyok biztosítására.
• A készülék kezelőszemélyzetének ismernie kell a készülék használatát, beállítását és biztonsági rendelkezéseit.
• Kizárólag olyan távtartó alátéteket és gyűrűket használjon a tengelyhez, amelyeket a gyártó az adott célra ajánl.
• A lézer nem cserélhető más típusú lézerre. Javításait kizárólag a lézer gyártója vagy

megbízott márkaszerviz végezheti el.

- A hibás, sérült fürészlapokat ne használja.

- A hibás, sérült fürészlapokat haladéktalanul cserélje ki.

- Kizárólag a gyártó által ajánlott, EN 847-1 szabványnak megfelelő fűrészlapokat használjon.

- Soha ne használjon gyorsvágó acélgól készült fűrészlapokat.

- Ha a gérvágó fűrésszel fát vág, csatlakoztassa a porelszívó berendezést.

- A megmunkálni kívánt munkadarabot helyezze fixen a készülékre, és rögzítse az elmozdulással szemben.

- Hosszú munkadarabokkal folytatott munkavégzés esetén használjon póttámasztékot (pl. munkapadot, bakot), hogy megelőzze a gép felborulását. Ne engedje, hogy a megmunkált munkadarabot más személy tartsa.

- A gépet ajánlatos csavarokkal szilárd, vízszintes felületre szerelni, pl. munkapadra, tartóállványra szerelni.

- A főkapcsoló bekapcsolása előtt ellenőrizze le, hogy a gép helyesen lett telepítve, valamint ellenőrizze, hogy a mozgó alkatrészeket semmi nem akadályozza a mozgásban.

- A fogaknak, azaz a fűrészlap forgási irányának meg kell felelnie a burkolaton látható nyíl irányának.

- A hibás, sérült fürészlapokat haladéktalanul cserélje ki.

- A kezét, ujjait, karjait mindig tartsa biztonságos távolságban a forgó fűrészlaptól.

- A fűrészlap közelében soha ne próbálja megfogni a határolóvasat, a kéz és a forgó

fürészlap közötti távolság ebben az esetben túl kicsi.

• Mindig csak egyetlen munkadarabot vágjon. Az egymásra vagy egymás mellé helyezett munkadarabok nem foghatók be biztonságosan, akadályozhatják a fűrészlap szabad forgását vagy elcsúszhatnak.
• A vágási útvonalnak alul és felül akadálymentesnek kell lennie.
• Már megmunkált munkadarab esetén ügyeljen az idegen tárgyak, pl. csavarok, szögek stb. jelenlétére.
• Munkavégzéskor mindig a fűrészlap mellett álljon.
• A levágott hulladékot a fűrészlap oldalától vegye el, nehogy a fogak elkapják.
• A hibák megszüntetéséhez vagy a beékelődött darabok eltávolításához mindig kapcsolja ki a készüléket. Húzza ki a hálózati csatlakozódugót.
• Soha ne terhelje túl a készüléket. Ha csökken a fordulatszám, csökkentse a terhelést vagy kapcsolja ki.
• Óvja a fűrészlapot az ütésekkel, ütődésekkel szemben. Soha ne tegye ki oldalirányú nyomásnak.
• Figyelem! A kikapcsolást követően a fűrészlap még forog.
• Munka közben a fürészlap felforrosodik. Soha ne érjen hozzá addig, amíg ki nem hült.
• Mindig a fűrészlap paramétereinek megfelelő anyagot vágjon a fűrésszel.

8. Üzembe helyezés előtt

- A gépet ajánlatos csavarokkal szilárd, vízszintes felületre szerelni, pl. munkapadra, tartóállványra szerelni.

Az üzembe helyezés előtt minden burkolatnak és biztonsági elemnek helyesen felszerelt állapotúnak kell lennie.

• A fűrészlapnak akadálytalanul kell forognia.
• Már megmunkált munkadarab esetén ügyeljen az idegen tárgyak, pl. csavarok, szögek stb. jelenlétére.
• A főkapcsoló bekapcsolása előtt ellenőrizze le, hogy a gép helyesen lett telepítve, valamint ellenőrizze, hogy a mozgó alkatrészeket semmi nem akadályozza a mozgásban.
• A gép hálózatba csatlakoztatása előtt ellenőrizze le, hogy a gyári adattáblán szereplő adatok megfelelnek a hálózat paramétereinek.

9. Szállítás

A gérvágó fűrészt kizárólag akkor emelje fel, ha a fűrészfej leengedett állapotban van rögzítve, a fűrész ki van kapcsolva és a hálózati csatlakozódugó ki van húzva a hálózatból.

A fűrészt csak a szállítási fogantyúnál (8) vagy a külső öntöttvas részeknél fogva szabad emelni. Soha ne fogja emeléskor a fűrészt a védőburkolatoknál vagy a kezelőkarnál fogva (7). (B1)

10. Felszerelés

MUNKAPARDA SZERELÉS

A fürész alapkeretén lévő csavarfuratok a gép könnyű rögzítését segítik. (B2) Ajánlatos a gépet vízszintes felületre szerelni.

A gépet megfelelő csavarokkal (nem képezik a csomagolás részét) a gép alapkeretén kialakított két csavarfurat felhasználásával rögzítse.

MEGJEGYZÉS: Szükség esetén a fűrész egy legalább 13 mm vastag furnérlapra is rögzíthető. Ebben az esetben a furnérlap a munkavégzés

helyszínén satu segítségével rögzíthető, vagy más helyszínre szállítható, ahol ismét rögzíteni kell.

FIGYELEM! A rögzítésre használt alátét felületnek simának és egyenesnek kell lennie. Az egyenetlen alátét a fűrészlap szorulását vagy pontatlan vágást eredményezhet.

AZ ASZTALSZÉLESÍTÓK FELSZERELÉSE (B3)

Illessze a vezetőrudat az asztalszélesítókbe 2x, majd csavarokkal rögzítse.

A forgácsgyűjtő zsák (15) a porelszívó csonkhoz (26) illeszkedik. A hatékony munkavégzéshez a már félig megtelt forgácsgyűjtő zsákot ürítse ki. (B4)

A KÖRFÜRÉSZ ÉS AZ ASZTAL KÖZÖTTI DERÉKSZÖG BEÁLLÍTÁSA

A csatlakozódugó nem lehet hálózatba csatlakoztatva!

Nyomja enyhén lefelé a fűrészfejet (5), majd nyomja meg a szállítási reteszelőt (6), hogy a fűrészfej a szállítási pozícióban rögzüljön (B5). Oldja ki a gérvágási szög rögzítőt (24).

Állítsa a forgóasztalt (20) 0°-os szögbe. (B6)

Húzza meg a gérvágási szög rögzítőt (24).

Oldja meg a dölésszög rögzítót (16), és állítsa a fűrészfejet (5) 0°-os szögbe (azaz a fűrészlap 90°-os szögben van a forgóasztalhoz viszonyítva). Húzza meg a dölésszög rögzítót (16) (B7).

Tartson a szögvassal a forgóasztal (20) és a fűrészlap lapos része ellen (B8).

MEGJEGYZÉS: A szögvasnak hozzá kell érnie a fűrészlap lapos részéhez, de nem a fogaihoz. Forgassa meg a kezével a fűrészlapot, és ellenőrizze, hogy a fűrészlap megfelelően viszonyul a forgóasztalhoz.

A szögvas szélének párhuzamosnak kell lennie a

fürészlappal.

Ha a fűrészlap nem párhuzamos a szögvassal, a következő beállítás elvégzésére van szükség:

- Oldja meg a fűrészfej dőlésszög beállító csavar (32) anyáját. (B9).

Oldja meg a dölésszög rögzítőt (16) is (B10)

- Csavarhúzó segítségével jobbra, illetve balra forgatva állítsa be a fűrészfej dőlésszög beállító csavart (32) úgy, hogy a fűrészlap pontosan 90°-os szögben illeszkedjen a szögvashoz.

- Lazítsa meg a dőlésszög skála mutatóját tartó csavart (17), és állítsa be a mutatót úgy, hogy az pontosan a nullára mutasson. Ismét húzza meg a csavart.

- Húzza meg újra a dőlésszög rögzítót (16) és a fűrészfej dőlésszög beállító csavar (32) anyáját. MEGJEGYZÉS: A fent ismertetett lépéssor a fűrészlap és a forgóasztal közötti 45°-os szög ellenőrzésére is használható. A fűrészfej dőlésszög beállító csavar (32) 45°-a a fűrészfej másik oldalán található.

A LÉZERSUGÁR BEÁLLÍTÁSA

Kapcsolja be a lézert (2) (B11)

A VÁGÁSMÉLYSÉG BEÁLLÍTÁSA

Oldja ki a fűrészfej reteszelőt (6). Fordítsa fel a fűrészfejet felfelé (B12).

A beállító csavar (29) segítségével állítsa be a kívánt vágásmélységet (B13).

Rögzítse az ellenanyával az ütközőcsavart (31) (B14)

ASZTALSZÉLESÍTÓK

Az asztalszélesítők (35) segítségével hosszabb fadarabok alátámasztására nyílik mód (B16).

A lap két oldalán található az asztalszélesítők két pozicionáló nyílása (36).

Az asztalszélesítőket feltétlenül fixen rögzíteni kell, mielőtt rájuk helyezné a megmunkálni kívánt munkadarabot.

11. A fejező és gérvágó fűrész használata

BIZTONSÁGI FIGYELMEZTETÉSEK

• Soha ne nézzen közvetlenül a lézersugár vonalába. Soha ne irányítsa a lézersugarat fényvisszaverő felületekre, személyekre vagy állatokra. A szemeket kis teljesítményű lézersugár is károsítja.
• Soha ne irányítsa a lézersugarat szándékosan személyekre.
• A lézert kizárólag vele szemben ellenálló, matt felületekre irányítsa. Erre alkalmas a fa vagy a durva felületkezelésű anyagok. A fényes, fényvisszaverő felületek nem alkalmasak a lézer használatára, mivel a fényvisszaverő felületről a lézersugár visszaverődhet a felhasználóra.
• A munka befejeztével a lézert minden esetben kapcsolja ki (2). A lézert csak azt követően kapcsolja be, hogy a megmunkálni kívánt munkadarabot már a helyére helyezte a gérfűrészen.
• Jelölje be a megmunkálandó munkadarabon a vágás vonalát.
• Szükség szerint állítsa be a gérvágás és a rézselés szögét.

MEGJEGYZÉS: Ha a fűrészlaptól balra kíván vágni, irányítsa a lézer bal sugarát a ceruzajelre. Ha a fűrészlaptól jobbra kíván vágni, irányítsa a lézer jobb sugarát a ceruzajelre. (B17)

1. Standard vágás

1) Dugja a hálózati csatlakozódugót a fali csatlakozóaljba. Kapcsolja be a lézerkapcsolót (2) (B11)
2) Rögzítse a munkadarabot, irányítsa a lézersugár segítségével a fűrészlapot a munkadarabon található jelzésre, és kapcsolja be a motort.
3) Nyomja be a fűrésztárcsa burkolat kioldó kart (34) (B18)
4) Hajtsa le a fűrészfejet
5) Nyomja meg a kapcsolót (23) (B19)
6) Amint a fűrészlap forgási sebessége eléri a maximális értéket (mintegy 2 mp elteltével), lassan engedje rá a munkadarabra. (B20). Nyomja a fűrészfejet hátra, egészen ütközésig (B21).

A vágás befejezését követően kapcsolja ki a lézert (2).

7) Emelje fel a fürészfejet (5), és puha ecsettel távolítsa el a lézeren lerakódott fürészport. MEGJEGYZÉS: A fürészpor eltávolításakor használjon védőszemüveget és porvédő álarcot.

2. RÉZSELÉS (HÚZÁS FUNKCIÓ NÉLKÜL) (B22)

Vékonyabb fadarabok vágása esetén nincs szükség húzás funkcióra. Ezekben az esetekben ellenőrizze le, hogy a vonószerkezetet (28) csavar rögzíti, így a fűrészfej előre-hátra nem mozdulhat el.

1) A gérvágást a vágni kívánt munkadarab erezetén átlósan végezzük. 90°-os rézseléshez a forgóasztalt 0°-ra kell állítani. Gérvágáshoz a forgóasztalt állítsa nullától eltérő értékű szögre.
2) Oldja meg a gérvágási szög rögzítőt (24). Forgassa el a gérvágási szöget a kívánt értékre. Húzza ismét meg a gérvágási szög rögzítőt (24).

FIGYELEM: A vágás előtt a gérvágási szög rögzítőt erősen meg kell húzni, ellenkező esetben a beállítás elmozdulhat, ami súlyos sérülésekhez vezethet.

Helyezze fektetve a munkadarabot a lapra, miközben a szélének a határolóvashoz (18) kell illeszkednie. Ha a deszka ívben meghajlik, a domború oldalával felfelé illessze a határolóvashoz (18). Ha a domború oldalával lefelé illesztené a határolóvashoz, a deszka eltörhetne és a fűrészlap beszorulhatna.

3) Hosszú deszkák vágásakor támassza alá a végüket az asztalszélesítők (35), kerekes bak vagy munkafelület segítségével.
4) A munkadarab biztonságos rögzítéséhez lehetőség szerint használja a munkadarab befogó szerkezetet (10). (B23)

A munkadarab befogó szerkezet (10) a rögzítő (11) kioldását követően levehető, és a lap másik oldalára szerelhető. A munkadarab befogó szerkezet használatakor ellenőrizze le, hogy rögzítve van.

A fűrész leengedése előtt végezze el üres állapotban a vágást, hogy biztos lehessen benne, semmilyen gond nem jelentkezik.

5) Tartsa szilárdan a kezelőkart (7), majd nyomja meg a főkapcsolót (23). Várja ki, amíg a fűrészlap eléri a maximális forgási sebességet.

Nyomja meg a fűrésztárcsa burkolat kioldó kart (34), és engedje lassan le a fűrészfejet a munkadarabra. Engedje el a főkapcsolót (23), várja meg, amíg a fűrészlap megáll, majd ismét emelje fel a fűrészfejet.

A munkadarabot csak azt követően vegye el, hogy a fűrészlap forgása teljesen megállt.

3. RÉZSELÉS (HÚZÁS FUNKCIÓVAL) (B24)

Szélesebb munkadarabok vágása esetén először

oldja ki a vonószerkezetet rögzítő csavart (28).

Húzza ki a szállítási reteszelőt (6), emelje fel legmagasabb állásba a fűrészfejet (5), majd tolja el saját maga felé. Tartsa szilárdan a kezelőkart, majd nyomja meg a főkapcsolót (23). Várja ki, amíg a fűrészlap eléri a maximális forgási sebességet. Nyomja meg a fűrésztárcsa burkolat kioldó kart (34), és engedje lassan le a fűrészfejet a munkadarabra.

Eközben egészen ütközésig tolja el magától a fűrészfejet.

Engedje el a főkapcsolót (23), várja meg, amíg a fűrészlap megáll, majd ismét emelje fel a fűrészfejet. A munkadarabot csak azt követően vegye el, hogy a fűrészlap forgása teljesen megállt.

4. GÉRVÁGÁS (B25)

A gérvágást mindig a munkadarab erezetén átlósan végezze, miközben a fűrészlap a határolóvashoz és a forgóasztalhoz viszonyítva bizonyos szöget zár be. A forgóasztal 0°-ra van beállítva, a fűrésztárcsa 0° és 45° közötti tartományba. Szélesebb munkadarabok vágásához használjon húzás funkciót. Ismételje meg a Rézselés (húzás funkcióval) c. részben ismertetett lépéseket-Ismételje meg a 3. pont Rézselés (húzás funkcióval) c. rész 28 és 29. lépését.

Oldja ki a dölésszög rögzítót (16), és hajtsa le a fűrészfejet (5) a kívánt szögbe (0° és 45° között). Húzza meg a dölésszög rögzítót (16).

Ismételje meg a 15. pont a vágásmélység beállításban ismertetett 30 és 31 lépéseket.

5. KOMBINÁLT VÁGÁS

Kombinált vágás esetén egyszerre kell beállítani a rézselési és a gérvágási szöget.

Ez az eljárás használatos például képkeretek

gyártásakor, lécvágáskor és ládagyártáskor, illetve tetőszerkezet készítésekor.

Mielőtt élesben vágna, a vágást először mindig valami hulladékdarabon próbálja ki.

Szélesebb munkadarabok vágásához használjon húzás funkciót-

12. Karbanta rtás és tisztítás

FIGYELEM!

• Soha ne próbáljon az adott fűrészhez előírt fűrészlapoknál nagyobb fűrészlapokat használni. A fűrészlap ilyen esetben hozzáérhet a védőburkolathoz.
• Soha ne használjon túlságosan vastag fűrészlapokat, mert azok megakadályozzák a fűrésztárcsa külső alátéte és a tengely felülete közötti érintkezést. Ezért a fűrészlap nem rögzíthető biztonságosan a fűrészlap csavar segítségével a tengelyhez.
• Soha ne használja a fűrészt fém vagy fal vágásához.
• Ügyeljen arra, hogy lehetősége szerint felhasznált távtartó betétek és gyűrűk megfeleljenek a tengely és a használt fürészlap méreteinek.
• Húzza ki a készülék hálózati csatlakozódugóját.

1. FÜRÉSZLAP CSERE

1) Nyomja le a kezelőkart (7), és a fűrészfej (5) kioldásához húzza ki a szállítási reteszelőt (6). A szállítási reteszelő kioldott állapotában elforgatással rögzíthető. Emelje fel a fűrészfejet (5) a legmagasabb állásba.
2) Vegye ki a fűrészlap csavarsapkát (14) rögzítő csavart (B26).
3) Húzza le a mozgó védőburkolatot, majd a

fürészlap csavarsapkával (14) együtt tolja ki.

4) Amennyiben a mozgó védőburkolat (12) a felső, szilárd védőburkolat (9) fölött található, a fűrészlap csavarja hozzáférhető.
5) Tartsa szilárdan a mozgó védőburkolatot (12) felső állásában, majd nyomja meg a tengelyrögzítő gombot (25). Forgassa el a fűrészlapot egészen addig, amíg a tengely le nem blokkol.
6) A hatlapfejű csavarkulcs (19) segítségével távolítsa el a fűrészlap csavarját (Forgassa a kulcsot az óramutatók járásával megegyező irányba, mert a fűrészlap csavar balmenetes). (B27)
7) Távolítsa el a külső alátétet és a fűrészlapot. A külső és belső alátéten vigyen fel a fűrészlappal érintkező felületekre egy-egy csepp olajat. Rögzítse az új fűrészlapot a tengelyre. Eközben ügyeljen arra, hogy a belső alátét a fűrészlap mögé kerüljön.

FIGYELEM: A fűrészlapot minden esetben úgy helyezze fel, hogy a fűrészlap oldalára nyomtatott fogak és nyíl lefelé mutassanak, így biztosítható a fűrésztárcsa helyes forgási iránya. A felső védőburkolaton is látható a fűrésztárcsa helyes forgási irányát mutató nyíl. (B28)

8) Ismét helyezze vissza a fűrészlap külső alátétjét. Nyomja meg a tengelyrögzítő gombot (25), és ismét helyezze vissza a fűrésztárcsa csavarját.

9) Húzza meg szilárdan a hatlapfejű csavarkulcs (19) segítségével a csavart. (Az óramutatók járásával ellentétes irányban).

Állítsa a mozgó alsó burkolatot (12) és a fűrészlap csavarsapkát (14) helyes állásba, majd húzza meg a rögzítő csavarokat.

Ellenőrizze le, hogy a védőburkolat helyesen működik, és leengedett fűrészfej esetén eltakarja a fűrésztárcsát.

Csatlakoztassa a fűrészt áramra, kapcsolja be, és ellenőrizze le a fűrésztárcsa helyes forgását.

2. KARBANTARTÁS

• Ügyeljen arra, hogy a berendezés szellőző nyílásai mindig szabadon álljanak és tiszták legyenek.
• Rendszeresen ellenőrizze le, hogy a motor és a kapcsoló melletti szellőzőnyílásokba nem jutott por vagy más idegen részecskék. A felgyülemlett port puha kefével távolítsa el. A tisztás során használjon védőszemüveget.
• Rendszeres időközönként kenje meg a mozgó alkatrészeket.
• Szükség esetén a készüléket puha, enyhén nedves ruhadarabbal tisztítsa meg. Használhat tisztítószereket is, de kerülje a tiszta szesz, benzin vagy más agresszív anyagok alkalmazását.
• A műanyag tisztításához ne használjon maró hatású tisztítószereket.

FIGYELEM: A készülékbe nem kerülhet víz!

3. ÁLTALÁNOS ELLENÓRZÉS

Rendszeresen ellenőrizze, hogy minden rögzítőcsavar jól meg van húzva. Különösen nagy figyelmet szenteljen a külső karimának. A rezgés következtében a csavarok idővel meglazulhatnak.

Rendszeresen ellenőrizze a készülék csatlakozókábelét, valamint minden használt hosszabbító kábelt. Ha sérülést tapasztal, cseréltesse ki öket szakszervizben. A sérült hosszabbító kábelt cserélje épre.

4. KENÉS

Hosszabb időközönként a használat intenzitásától függően a készülék váltójában lévő olaj cseréjére van szükség. Ezt minden esetben szakservizzel végeztesse el.

13. Müszakiada to k

A készülék két egymástól független áramütéssel szemben szigeteléssel rendelkezik.

Feszültség:	230 V~/50 Hz
Teljesítményfelvétel:	1600 W, S6 25% 1900 W
Üresjárati fordulatszám:	6000 perc ^-1
Fűrészlap:	∅255 mm x ∅ 30 x 2,8 mm, 36 T
Gérvágási szög:	-45° / 0°/ +45°
0° x 0°:	340 mm x 75 mm
0° x 45°:	340 mm x 45 mm
45° x 0°:	240 mm x 75 mm
45° x 45°:	240 mm x 45 mm
min:	100 mm x 10 mm

ZAJ- ÉS REZGÉSI ÁRTALOM

Hangnyomásszint A L _pA : 97.5 dB(A)

Hangteljesítményszint A L _WA : 106.8 dB(A)

K = 3 dB (A)

rezgés: 2.5 m/s² K=1.5 m/s²

Kizárólag a gyártó által ajánlott tartozékokat és pótalkatrészeket használjon. Amennyiben a minőségi ellenőrzések és a gondos használat ellenére a készülék meghibásodna, a javítását bízza szakemberre.

14. Környezetvéd el em

A készüléket, tartozékait és csomagolását soha ne dobja a háztartási hulladékba, adja le hulladék újrahasznosítására szakosodó gyűjtőtelepen. Ezzel kapcsolatosan

bővebb tájékoztatást a lakóhelye szerinti önkormányzattól vagy szaküzletben kaphat.

FIN

Sisällysluettelo

HU szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre

SLO izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Ez a készülék minőségi termék. Szerkesztése a jelenlegi műszaki ismeretek figyelembe vételével történt, és azt a szokásos jó minőségű anyagok felhasználásával, gondos munkával készítettük. A szavatossági időtartam 24 hónap, mely az átadás időpontjában kezdődik, s amit pénztárblokkal, számlával, vagy szállítólevéllel kell igazolni. A szavatossági idő alatt minden olyan működési hibát úgyfélszolgálatunk szüntet meg, mely bizonyíthatóan, a használati utasításnak megfelelő óvatossággal történő használat ellenére anyaghibára vezethető vissza. A szavatosság érvényesítése úgy történik, hogy a hibás alkatrészt saját döntésünk alapján vagy díjmentesen megjavítjuk, vagy pedig kifogástalan alkatrésszel helyettesítjük. A kicserélt alkatrészek a tulajdonunkba kerülnek. Az egyes alkatrészek javítása, vagy cseréje révén a szavatossági idő nem hosszabbodik meg és a készülékre vonatkozóan sem állapítunk meg új szavatossági időt. A beépített alkatrészekre nem vonatkozik saját szavatossági határidő. A készülékek és alkatrészeik olyan hibáíért és hiányosságaiért, melyek túlzott igénybevétel, szakszerűtlen használat és karbantartás miatt következnek be, nem vállalunk szavatosságot. Ez érvényes a kezelési utasítás figyelmen kívül hagyására, valamint az olyan alkatrészek és tartozékok beépítésének esetére is, melyek nem szerepelnek programunkban. Ha olyan személyek nyúlnak bele a készülékbe,

vagy módosítják azt, akiket erre nem hatalmaztunk fel, a szavatossági igény megszűnik. Az olyan károk esetében, melyek szakszerütlen használatra, túlterhelésre vagy természetes elhasználódásra vezethetők vissza, a szavatosság nem érvényes. A gyártási, vagy anyaghibára visszavezethető károkat javítással, vcagy cserekészülék biztosításával térítésmentesen szüntetjük meg. Ennek az a feltétele, hogy a teljes készüléket szétszedés nélkül a számlával és a szavatossági jeggyel együtt szállítja be. Garanciális esetben kizárólag az eredeti csomagolást használja. A szavatossági eset problémamentes és gyors lebonyolítását így tudjuk garantálni. Kérjük, küldjék be a készüléket „frei Haus” (bérmentesítve), vagy igényeljenek hozzá egy Freeway-matricát (előre megfizetett postaköltség). Á nem bérmentesített küldeményeket sajnos nem tudjuk elfogadni! A szavatosság nem vonatkozik olyan alkatrészekre, melyek a természetes elhasználódás következtében vannak kitéve kopásnak. Szavatossági igény, hibák, valamint alkatrészek és tartozékok iránti igény esetén forduljanak az alább feltüntetett ügyfélszolgálati központhoz. A változtatások jogát fenntartjuk.

GARANTIE

Cím (település, utca):

A vásárló neve:

Utca, házszám:

IRSZ, település:

Telefon:

Dátum, aláírás:

A hiba leírása:

GARANTIE

Gekocht bij:
