KÄYTTÖOHJE K-SMS 1600-255 DB KAWASAKI

Alkuperäisen käyttöohjeen käännös Katkaisusaha ja jiirisirkkeli vetotoiminnolla

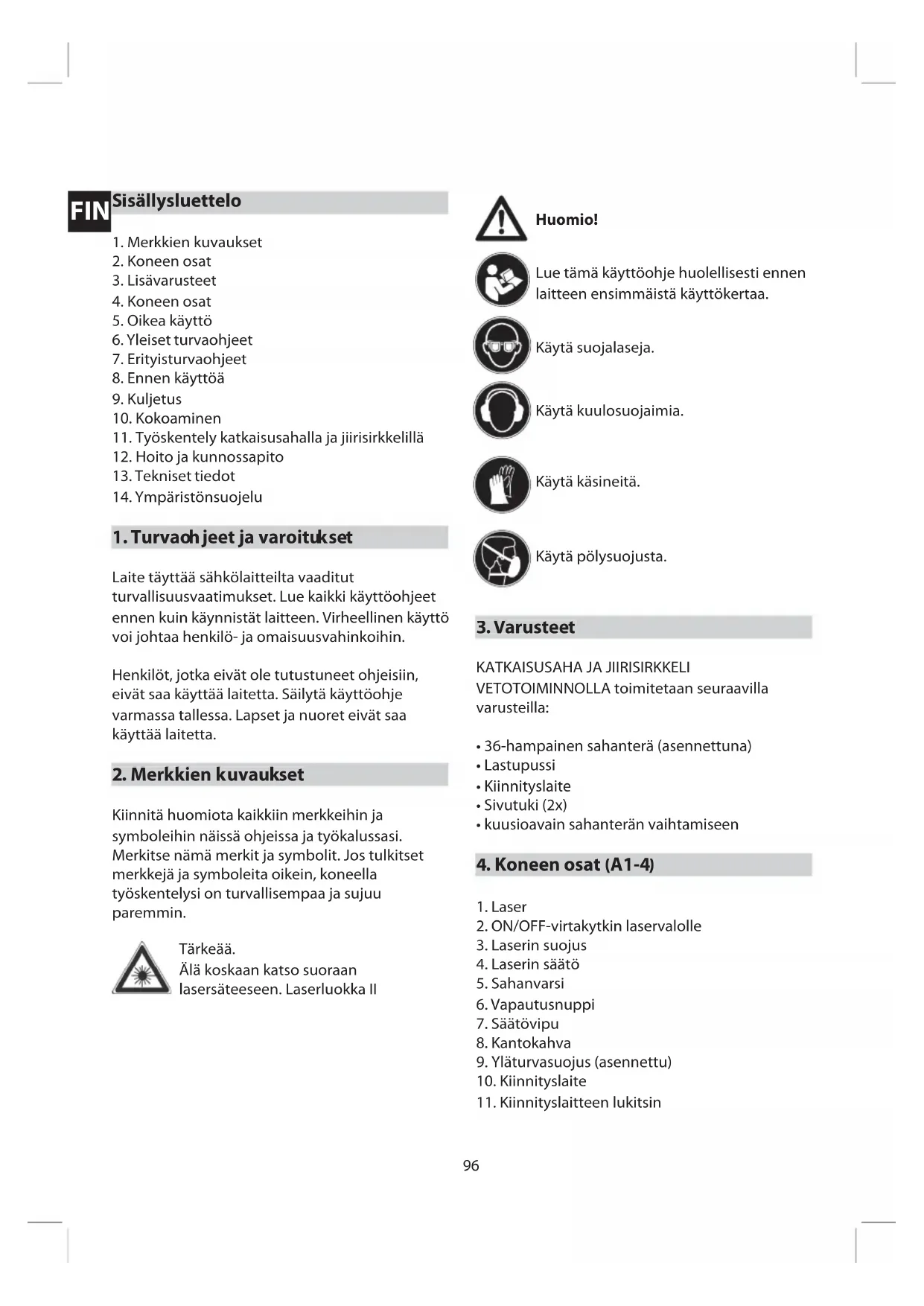

K-SMS 1600-255 DB

1. Merkkien kuvaukset
2. Koneen osat
3. Lisävarusteet
4. Koneen osat
5. Oikea käyttö
6. Yleiset turvaohjeet
7. Erityisturvaohjeet
8. Ennen käyttöä
9. Kuljetus
10. Kokoaminen
11. Hoito ja kunnossapito
12. Tekniset tiedot

13. Ympäristönsuojelu

14. Työskentely katkaisusahalla ja jiirisirkkelillä

1. Turvaohjeet ja varoitukset

Laite täyttää sähkölaitteilta vaaditut turvallisuusvaatimukset. Lue kaikki käyttöohjeet ennen kuin käynnistät laitteen. Virheellinen käyttö voi johtaa henkilö- ja omaisuusvahinkoihin.

Henkilöt, jotka eivät ole tutustuneet ohjeisiin, eivät saa käyttää laitetta. Säilytä käyttöohje varmassa tallessa. Lapset ja nuoret eivät saa käyttää laitetta.

2. Merkkien kuvaukset

Kiinnitä huomiota kaikkiin merkkeihin ja symboleihin näissä ohjeissa ja työkalussasi. Merkitse nämä merkit ja symbolit. Jos tulkitset merkkejä ja symboleita oikein, koneella työskentelysi on turvallisempaa ja sujuu paremmin.

Tärkeää.

Älä koskaan katso suoraan

lasersäteeseen. Laserluokka II

Huomio!

Lue tämä käyttöohje huolellisesti ennen laitteen ensimmäistä käyttökertaa.

Käytä suojalaseja.

Käytä kuulosuojaimia.

Käytä käsineitä.

Käytä pölysuojusta.

3. Varusteet

KATKAISUSAHA JA JIIRISIRKKELI

VETOTOIMINNOLLA toimitetaan seuraavilla varusteilla:

• 36-hampainen sahanterä (asennettuna)
- Lastupussi
- Kiinnityslaite
- Sivutuki (2x)
- kuusioavain sahanterän vaihtamiseen

4. Koneen osat (A1-4)

1. Laser
2. ON/OFF-virtakytkin laservalolle
3. Laserin suojus
4. Laserin säätö
5. Sahanvarsi
6. Vapautusnuppi
7. Säätövipu
8. Kantokahva
9. Yläturvasuojus (asennettu)
10. Kiinnityslaite

11. Kiinnityslaitteen lukitsin

12. Siirrettävä turvasuojus

13. Turvasuojuksen ohjausvarsi
14. Sahanterän ruuvien suojus
15. Lastupussi
16. Vertikaalinen kulmalukko
17. Vertikaalisen kulman asteikko
18. Pysäytys
19. kuusioavain
20. Jiiripenkki
21. Jiiriasteikko
22. Penkin lisäke (uralevy)
23. Koneen ON/OFF-virtakytkin
24. Jiirikulman lukitsin
25. Karan lukituspainike
26. Pölynkeräilijän liitäntäkohta
27. Ohjauskiskot
28. Vetolukitsin
29. Sahaussyvyyden säätöruuvi
30. Syvyyden rajoitin
31. Lukkomutteri
32. Sahauspään kulman säätöruuvi
33. Pysäytin 90° lukitukselle
34. Sahanterän suojuksen vapautinvipu
35. Sivutuet (2x)
36. Sivutukien sijoitusreiät(2 paria)

5. Oikea käyttö

Tämä kone on suunniteltu puun ja muovin katkaisemiseen koneen koosta riippuvaan mittaan.

Se ei sovellu polttopuiden katkaisemiseen. Käytä vain koneeseen soveltuvia sahanteriä. Älä käytä leikkuukiekkoja.

Valmistaja ei ole missään vastuussa, jos konetta on käytetty väärin tai käsitelty jollakin tavalla. Kiinnitä yhtäläinen huomio turvallisuusohjeisiin, kokoonpano- ja käyttöohjeisiin sekä voimassa oleviin onnettomuuksien ehkäisymääräyksiin.

6. Yleiset turvaohjeet

- Pidä työskentelyalue puhtaana ja hyvin valaistuna onnettomuuksien välttämiseksi.

• Älä käytä sähkötyökaluja lähellä syttyvien nesteiden tai kaasujen lähellä tai kosteassa tai märässä ympäristössä. Tämän noudattamatta jättäminen aiheuttaa tulipalon tai räjähdyksen vaaran.
• Älä jätä laitetta käymään ilman valvontaa.
• Älä käytä laitetta, kun olet väsynyt, et pysty keskittymään tai jos reaktiosi ovat heikentyneet alkoholin tai lääkkeiden käytön takia. Tarkkaavaisuuden puute voi johtaa vakavaan loukkaantumiseen.
• Pidä työkalut puhtaina ja hyvässä työkunnossa voidaksesi työskennellä niillä paremmin ja turvallisemmin.
• Älä käytä löysiä vaatteita tai koruja.
• Varmista, että seisot tukevasti ja sinulla on kengät, jotka eivät luista.
• Käytä hiussuojaa, jos sinulla on pitkät hiukset.
• Löysät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin.
• Käytä aina suojalaseja.
• Käytä hengityssuojainta, jos työskentelet pölyävien materiaalien kanssa.
• Käytä kuulosuojaimia, mikäli työssä syntyy melua.
• Koneita käyttäviä henkilöitä ei saa häiritä. Se voi aiheuttaa työkalun hallinnan menettämisen.
• Älä käytä laitetta, jossa on viallinen virtakytkin. Sähköinen työkalu, jota ei voi enää kytkeä päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
• Kytke aina laite päälle ennen kuin kosketat sillä materiaalia.
• Irrota avaimet ja säätötyökalut ennen laitteen

FIN

virran kytkemistä päälle.

- Älä koskaan ylikuormita työkalua. Jos nopeus laskee, pura koneen kuorma tai sammuta se. Työskentelet turvallisemmin ja paremmin, jos käytät asianmukaista sähköistä työkalua erikoissovelluksiin.

• Estä työkappaleen pyöriminen esimerkiksi lukitsimella tai ruuvipuristimella. Älä työskentele työkappaleilla, jotka ovat liian pieniä puristimen pidettäviksi. Jos pidät työkappaletta kädellä, et voi käyttää työkalua turvallisesti.
• Pidä sähkötyökalut poissa lasten ulottuvilta.
• Käytä vain valmistajan suosittelemia lisävarusteita.
• Verkkojännitteen tulee vastata laitteen arvokilvessä näkyvää jännitettä.
• Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappiin, sähköiskun välttämiseksi.
• Älä koskaan kanna laitetta kaapelista. Älä vedä johdosta, kun irrotat pistoketta pistorasiasta. Suojaa kaapeli kuumuudelta, öljyltä ja teräviltä kulmilta. Vaurioituneet johdot voivat aiheuttaa sähköiskun.
• Tarkista laite ja virtajohto vaurioiden varalta ennen työn aloittamista.
• Kun liität pistokkeen varmista, että käyttökytkin ei ole päällä.
• Käytä vain hyväksyttyjä jatkojohtoja, jos käytät laitetta ulkona.
• Jos käytät kaapelikelaa, kelaa kaapeli ulos kokonaan välttääksesi kaapelin kuumenemisen. Minimi johdon paksuus on 1,5 mm ^2 .
• Kun työskentelet ulkona, pistorasia tulee olla varustettu vikavirtakatkaisijalla.

- Vedä pistoke irti, kun et käytä laitetta tai tee säätöjä.

- Ohjaa aina kaapeli pois työkalun takaa.

7. Erityisturvaohjeet

• Älä käytä katkaisevaa jiirisirkkeliä muiden materiaalien katkaisuun kuin niiden, jotka valmistaja on laitteelle määrittänyt.
• Käytä sahaa vain, jos suojukset ovat oikeissa paikoissa ja saha on hyvässä kunnossa ja huollettu oikein.
• Varmista, että jiirisahan kääntövarsi on kunnolla kiinnitetty.
• Lattian koneen ympärillä on oltava tasainen, puhdas ja vapaa irtonaisista osista, kuten hakkeesta ja leikkuujätteistä.
• Varmista, että työalueella tai työtilassa on riittävä valaistus.
• Käyttäjän tulee saada riittävä koulutus koneen käytössä, asetuksissa ja toiminnassa.
• Varmista, että käytät vain välilevyjä ja kararenkaita, jotka soveltuvat valmistajan määrittämään tarkoitukseen.
• Laseria ei saa vaihtaa toisen tyyppiseen laseriin. Korjaukset saa suorittaa vain laserin valmistaja tai hänen valtuuttamansa edustaja.
• Vaurioituneita tai vääntyneitä sahanteriä ei saa käyttää.
  • Vaihda kuluneet pöytäliitokset.
• Käytä vain valmistajan suosittelemia sahanteriä, jotka ovat standardin EN-847-1 mukaisia.
• Älä käytä sahanteriä, jotka on valmistettu nopeavauhtisesta teräksestä.
• Katkaisu- ja jiirisaha tulee liittää

pölynpoistojärjestelmää puuta sahattaessa.

- Aseta työkappale aina kunnolla koneen pinnalle välttääksesi kappaleen liikkumisen.

- Käytä lisätukea pitkille työkappaleille (esimerkiksi pöytää tai sahapukkia) estääksesi koneen kippaamisen. Älä pyydä muita henkilöitä pitämään työkappaletta.

- Aseta kone vahvalle ja tasaiselle alustalle ennen käyttöä.

- Tarkista, että liikkuvien osien toiminta on kunnossa, eivätkä ne ole vaurioituneita.

- Tarkista moottorin ja sahanterän pyörimissuunta.

• Vaihda vialliset sahanterät heti.

- Pidä kädet ja sormet poissa pyörivästä sahanterästä.

- Älä kurkottele pysäytyskiskon taakse lähelle sahanterää. Etäisyys käden ja pyörivän sahanterän välillä on liian pieni.

- Saha a yksi työkappale kerrallaan. Toistensa päälle laitettuja tai vierekkäin sijoitettuja työkappaleita ei voida kiinnittää kunnolla ja ne voivat juuttua sahanterään tai siirtyä pois paikaltaan.

- Pidä leikkausrata vapaana esteistä sekä päältä että pohjalta.

- Älä sahaa työkappaleita, joissa on nauloja ja vastaavia vieraita esineitä.

- Työskentele aina sahanterän sivulla.

- Varmista jätepalojen poisto sahanterän vierestä, jotta ne eivät joudu sahanterään.

- Sammuta aina kone ota pistoke irti pistorasiasta, kun selvität ongelmia tai poistat juuttuneita puupaloja. Vain silloin saa poistaa juuttuneen puupalan.

• Älä koskaan kuormita konetta liikaa niin, että moottori pysähtyy.
• Suojaa sahanterä iskuilta ja kolhuilta. Älä kohdista siihen sivuittaispainetta.
• Huomio. Sahanterä jatkaa pyörimistä sen jälkeen, kun kone on sammutettu.
• Sahanterä tulee käytössä hyvin kuumaksi. Älä koske siihen ennen kuin se on jäähtynyt.
• Valitse sahattavaan materiaaliin sopiva sahanterä.

8. Ennen käyttöä

• Kokoa kone vakaalle alustalle, työpenkille, kehikkoon tai muuhun vastaavaan. Kiinnitä se alustaan, jos käytät konetta kiinteässä paikassa.
• Ennen koneen käynnistämistä tarkista, että kaikki suojukset ja turvalaitteet on oikein asennettu.
• Sahanterän tulee voida pyöriä vapaasti.
• Tarkista kaikki liikkuvat osat ja varmista, että ne liikkuvat vapaasti.
• Ennen koneen liittämistä verkkovirtaan tarkista, että jännite vastaa arvokilvessä mainittua jännitettä.

9. Kuljetus

Nosta jiirisahaa vain kun sahanvarsi on lukittu ala-asentoon, saha on käännetty pois päältä ja irrotettu verkkovirrasta. Sahaa saa nostaa vain kantokahvasta (8) tai ulkopuolen valetuista osista. Älä nosta sahaa suojakuvusta tai säätövivusta (7). (B1)

10. Ko koaminen

KOKOAMINEN TYÖPENKKIIN

Sahan jalustassa on valmiit reiät sen

kiinnittämiseksi helposti työpenkkiin. Kiinnitä saha suoralle ja tasaiselle työpenkille. (B2) Työnnä sopivat ruuvit (ei mukana) tähän tarkoitettujen sahan jalustan asennusreikien läpi.

HUOM: Tarvittaessa voit myös varmistaa sahan vaneripalaan, jonka vähimmäispaksuus on 13 mm. Vaneri voidaan kiinnittää työskentelyalustaan puristimilla tai kuljettaa toiseen työpaikkaan ja kiinnittää siellä.

HUOMIO. Kiinnitysalustan tulee olla tasainen. Epätasainen alusta saattaa aiheuttaa sahanterän juuttumisen tai epätarkan katkaisun.

SIVUTUEN ASENTAMINEN (B3)

Aseta kaksi ohjaussauvaa sivutukiin ja kiinnitä ne. Poista sokat ja aseta sivuosat sijoitusreikiinsä (36). Kiinnitä sivuosat sokilla estääksesi niiden liukumisen pois paikaltaan. Lastupussi (15) sopii poistoliitäntään (26). Tehokkaan toiminnan varmistamiseksi, sinun tulee tyhjentää lastupussi aina kun se on puolillaan. (B4)

SÄÄDÄ PENKKI KOHTISUORAAN SAHANTERÄÄN NÄHDEN

Irrota pistoke pistorasiasta. Paina sahanvarsi (5) ala-asentoon ja paina vapautuspainiketta (6) sahan varren lukitsemiseksi kuljetusasentoon. (B5)

Vapauta jiirikulman lukitsin (24). Käännä jiiripenkkiä (20), kunnes osoitin osoittaa 0°. (B6)

Kiristä jiirikulman lukitsin (24). Vapauta vertikaalinen kulmalukko (16) ja aseta sahanvarsi (5) vertikaaliseen kulmaan 0° (toisin sanoen sahanterä on 90°kulmassa jiiripenkkiin). Kiristä vertikaalinen kulmalukko (16). (B7)

Pidä kulmakiinnitintä penkkiä (20) ja sahanterän tasaista puolta vasten. (B8)

HUOM: Kulmakiinnittimen tulee koskettaa sahan tasaista osaa, ei sen hampaita. Käännä sahanterää käsin ja varmista oikea kohdistus sahanterän ja

penkin välillä useammasta kohdasta. Kulmakiinnittimen reunan tulee kulkea samansuuntaisesti sahanterän kanssa. Jos sahanterä ei ole samansuuntaisesti kulmakiinnittimen kanssa, tee säädöt seuraavasti:
- Löysää lukkomutterit sahanpään vertikaalisesta kulmasta (32) käyttäen 13 mm avainta tai säätöavainta. (B9)
- Löysää lukkomutteri, joka on kiinnitetty 0°pystysuoran kulman säätöruuvilla (33) käyttäen 13 mm avainta tai säätöavainta. Vapauta vertikaalinen kulmalukko (16). (B10)
- Säädä sahanpään vertikaalisen kulman ruuvi (32) ruuvimeisselillä kääntämällä sitä myötäpäivään ja vastapäivään niin, että sahanterä on 90° kulmassa kulmakiinnittimessä.
- Löysää ruuvi, joka pitää vertikaalisen kulman asteikon osoitinta (17) ja aseta osoitin nollaan. Kiristä ruuvi uudelleen.
- Kiristä vertikaalinen kulmalukko (16) ja lukkomutteri, varmistamaan sahanpään vertikaalinen kulma (32).

HUOM: Edellä kuvattua menetelmää voidaan käyttää myös sahanterän kulman tarkistamiseen penkin suhteen, vertikaalisen kulman tulisi olla 45°. 45° vertikaalisen kulman asetusruuvi (32) on toisella puolella sahanvartta.

LINJALASERIN KÄYNNISTÄMINEN

Kytke laservalo ON/OFF-kytkimellä (2). (B11)

SAHAUSSYVYYDEN ASETTAMINEN

Vapauta sahanpään lukko (6) vetämällä sitä. Sahanpää nousee ylös. (B12)

Käännä syvyyden rajoitin (30) ulospäin siten, että säätöruuvi (29) kiinnittyy sahanpähän, kun se lasketaan alas (B13)

Aseta haluttu sahaussyvyys käyttäen säätöruuvia (29).

Kiinnitä vasteruuvi käyttäen lukkomutteria (31). (B14)

Täysi sahaussyvyys saavutetaan, kun syvyyden rajoitin käännetään paikalleen. (B15)

SIVUTUET

Pitkät puukappaleet voidaan tukea käyttämällä sivutukia (35). (B16)

Penkin kummallakin puolella on kaksi reikää (36) sivutukia varten. Sivutuet tulee lukita täydellisesti asentoonsa ennen kuin työkappale asetetaan niiden varaan.

11. Työskentely katkaisusahalla ja jiirisirkkelillä

VAROITUKSET

• Älä koskaan katso suoraan lasersäteeseen. Älä osoita lasersäteellä koskaan ihmisiä tai muita kohteita kuin työstökappaleita.
• Älä tarkoituksella suuntaa lasersädettä ihmisiin.
• Osoita lasersäteellä vain työstökappaleiden pintaan. Puu tai karkeat pinnat ovat ihanteellisia tähän. Kiiltävät, heijastavat pinnat eivät sovellu laserille, koska lasersäde voi heijastua näistä pinnoista suoraan käyttäjään.
• Sammuta laser aina laservalon ON/OFF-kytkimestä (2), kun olet lopettanut työskentelyn. Kytke lasersäde päälle vain, jos jiirisahapenkillä on työstökappale.
• Merkitse katkaisulinja työstökappaleeseen.
• Säädä jiirikulma ja vertikaalinen kulma. HUOM: Jos teet katkaisun sahanterän vasemmalle puolelle, suuntaa vasen linjalaser pitkin kynällä merkittyä linjaa. Jos teet katkaisun sahanterän oikealle puolelle, suuntaa oikea linjalaser pitkin kynällä merkittyä linjaa. (B17)

1. NORMAALI SAHAAMINEN

1) Liitä pistoke verkkovirtaan. Kytke laservalo ON/OFF-kytkimellä (2). (B6)
2) Kiinnitä työstökappale ja kohdista sahanterä työstökappaleessa olevaan merkintään käyttäen linjalaseria, käynnistä sitten moottori.
3) Paina vapautinkytkintä (34). (B18)
4) Laske sahanvarsi alas.
5) Paina ON/OFF-kytkintä (23). (B19)
6) Kun sahanterä on saavuttanut maksimi nopeutensa (noin 2 sekunnissa), laske se hitaasti

työstökappaleen läpi. (B20).

Paina sahanpäätä taaksepäin ja poispäin itsestäsi niin pitkälle kuin mahdollista. (B21)

Sammuta laservalo (2) ON/OFF-kytkimestä, kun olet suorittanut katkaisun.

7) Nosta sahanvarsi (5) ja poista sahauspöly laserista pehmeällä harjalla.

HUOM: Käytä suojalaseja ja hengityssuojainta puhdistaessasi sahanpurua.

2. POIKITTAISSAHAUS (ILMAN VETOTOIMINTOA) (B22)

Vetotoimintoa ei tarvita sahattaessa kapeita puupaloja. Varmista aina, että näissä tapauksissa vetolukitsin (28) on kiinnitettynä niin, että sahanvarsi ei pääse liukumaan taaksepäin ja eteenpäin.

1) Poikittaissahaus tehdään poikkisyin työstökappaleeseen.
90° poikittaissahaus suoritetaan asettamalla jiiripenkki 0°. Jiiripoikittaisahauksessa penkki tulee asettaa muuhun kuin nollakulmaan.

2) Vapauta jiirikulman lukitsin (24).

Käännä jiiripenkkiä (21), kunnes osoitin osoittaa haluttua kulmaa.

Kiristä jiirikulman lukitsin (24) uudelleen.

VAROITUS. Jiirikulman lukko tulee kirstää ennen kuin sahaus suoritetaan. Muussa tapauksessa penkki voi liukua sahauksen aikana, joka voi johtaa vakavaan henkilövahinkoon.

Aseta työstökappale tasaisesti penkille reunan ollessa turvallisesti ohjauskiskoa vasten (18). Mikäli lauta on kaareva, aseta ulospäin kaareva sivu ohjauskiskoa vasten (18). Mikäli sisäänpäin kaareva sivu asetetaan ohjauskiskoa vasten, lauta saattaa juuttua sahanterään.

3) Kun sahaat pitkiä lautoja, tue laudan pää sahapenkkiin käyttäen sivutukia (35), telatukea tai pöytälevyä.

4) Mikäli mahdollista, käytä lukitsinta (10)

FIN

työstökappaleen turvalliseen kiinnittämiseen. Lukitsin (10) voidaan irrottaa löysäämällä lukko (11) ja asettaa sitten toiselle puolelle penkkiä. Käyttäessäsi lukitsinta varmista, että sen lukko on kunnossa. Ennen sahan käynnistämistä, suorita kuivaharjoittelu sahaprosessissa varmistaaksesi, että mitään ongelmia ei synny. (B23)

5) Pidä säätövivusta (7) kunnolla ja paina vapautinkytkintä (23). Odota kunnes sahanterä on saavuttanut maksimi nopeuden. Paina vapautuskytkintä (34) ja laske hitaasti sahanterä työstökappaleeseen ja sen läpi. Päästä vapautuskytkin (23), odota kunnes sahanterä on pysähtynyt ja nosta sahanterä uudelleen ylös. Älä poista työstökappaletta ennen kuin sahanterä on pysähtynyt.

3. POIKITTAISSAHAUS (VETOTOIMINNOLLA) (B24)

Sahattaessa leveitä työstökappaleita tulee vetolukitsin (28) aina ensin vapauttaa. Vedä lukitusnuppia (6), nosta sahanvarsi (5) yläasentoon ja liu'uta se itseäsi kohti. Paina vapautuskytkintä (34) ja laske sahanterä hitaasti työstökappaleelle. Siirrä sahanpää mahdollisimman kauas itsestäsi.

Paina vapautuskytkintä (34) ja laske sahanterä hitaasti työstökappaleelle. Liu'uta sahaa itsestäsi poispäin. Päästä vapautuskytkin (23), odota kunnes sahanterä on pysähtynyt ja nosta sahanterä uudelleen ylös. Älä poista työstökappaletta ennen kuin sahanterä on täydellisesti pysähtynyt.

4. VERTIKAALISET VINOKATKAISUT (B25)

Vertikaalinen vinokatkaisu tehdään poikittain työstökappaleen puunsyihin nähden ja sahanterän ollessa tietyssä kulmassa ohjauskiskoon ja jiiripenkkiin nähden. Jiiripenkki tulee asettaa 0°kulmaan ja sahanterä tulee asettaa kulmaan väliltä 0° ja 45°. Käytä vetotoimintoa leveitä työstökappaleita sahattaessa. Toista vaiheet 28 ja 29 kohdassa 3 Poikittaissahaus

(vetotoiminnolla)

Vapauta vertikaalinen kulmalukko (16) ja siirrä sahanvartta (5) vasemmalle tarvittavaan vertikaaliseen kulmaan (väliltä 0° ja 45°). Kiristä vertikaalinen kulmalukko (16). Toista vaiheet 30 ja 31 kohdasta 15 Sahaussyvyyden asettaminen.

5. YHDISTETYT VIISTOSAHAUKSET

Jiirikulma ja vertikaalinen kulma tulee molemmat asettaa yhdistetyssä viistosahauksessa. Tätä prosessia käytetään esimerkiksi taulunkehyksiin, listojen katkaisemisiin ja kulmakaappien tekemiseen tai myös kattotuoleihin. Testaa aina ensimmäinen sahaus käyttämällä jätepuuta, ennen kuin aloitat varsinaisen materiaalin sahaamisen. Käytä vetotoimintoa leveitä työstökappaleita sahattaessa.

12. Hoito jak unnossapito

HUOMIO.

• Älä koskaan yrittää käyttää sahanterää, joka ylittää sahalle määritellyn enimmäiskoon. Sahanterä koskettaa silloin turvasuojusta.
• Älä koskaan käytä teriä, jotka ovat liian paksuja ja estävät kontaktin ulkoisen sahanterän aluslevyn ja karan litteiden osien välillä. Sahanterää ei silloin voi kiinnittää kunnolla karaan sahanterän ruuvilla.
• Älä käytä sahaa metallin tai muurattujen tuotteiden sahaamiseen.
• Varmista, että kaikki mahdollisesti tarvittavat välilevyt ja kararenkaat soveltuvat siihen karaan ja sahanterään, jota aiot käyttää.
• Virtakaapeli tulee irrottaa pistorasiasta.

1. SAHANTERÄN VAIHTAMINEN

1) Paina säätövipua (7) alaspäin ja vedä vapautusnuppia (6) vapauttaaksesi

sahanvarren (5). Vapautusnuppi voidaan lukita vapautusasentoon kääntämällä sitä. Nosta sahanvarsi (5) yläasentoon.

2) Poista Philips-ruuvi, joka kiinnittää sahanterän ruuvisuojuksen (14). (B26)

3) Vedä liikkuvaa suojusta (12) alaspäin ja käännä se sitten yhdessä sahanterän ruuvisuojuksen kanssa ylöspäin (14).

4) Jos siirrettävä suojus (12) on ylempänä kuin kiinteä suojus (9), sahanterän ruuviin pääsee käsiksi.

5) Pidä siirrettävää suojusta (12) yläasennossa ja paina karan lukituspainiketta (25). Käännä sahanterää kunnes kara lukkiutuu.

6) Irrota sahanterän ruuvi käyttäen kuusioavainta (19). (Käännä avainta myötäpäivään koska sahanterän ruuvissa on vasenkätiset kierteet). (B27)

7) Poista ulkoinen aluslevy ja sahanterä. Laita tippa öljyä sisäiseen ja ulkoiseen aluslevvyn niihin kohtiin, jotka ovat kosketuksissa sahanterän kanssa.

Kiinnitä uusi sahanterä karaan. Varmista, että sisäinen aluslevy sijaitsee sahanterän takana. HUOMIO. Asenna sahanterä aina siten, että hampaat ja sahanterän sivulle painetut nuolet osoittavat alaspäin. Silloin sahanterä pyörii oikeaan suuntaan. Suojuksen päällä on myös nuoli, joka osoittaa sahanterän pyörimissuunnan. (B28)

8) Asenna ulkoinen sahanterän aluslevy paikoilleen. Paina karan lukituspainiketta (25) ja asenna sahanterän ruuvi takaisin.

9) Kiristä ruuvi kuusioavaimella (19) (käännä vastapäivään).

Siirrä siirrettävä turvasuojus (12) ja sahanterä ruuvin suojus (14) oikeaan asentoon ja kiristä ruuvit. Varmista, että turvasuojukset toimivat oikein ja peittävät sahanterän silloin kun

sahanvarsi on laskettuna alas.

Liitä saha verkkovirtaan ja käynnistä sahanterä tarkistaaksesi, että se toimii kunnolla.

2. KUNNOSSAPITO

- Pidä koneen tuuletusaukot puhtaina ja vapaina tukkeumista aina.

- Tarkista säännöllisesti, ettei pölyä tai vieraita esineitä ole päässyt moottorin tuuletussäleikköön ja vapautuskytkimen ympärille. Poista kerääntynyt pöly pehmeällä harjalla. Käytä suojalaseja puhdistaessasi näitä alueita.

- Voitele kaikki liikkuvat osat säännöllisin välein.

- Puhdista koneen kotelo, jos tarpeen, pehmeällä kostealla liinalla. Mietoa pesuainetta voi käyttää, mutta koskaan ei saa käyttää alkoholia, petrolia tai muita vahvoja puhdistusaineita.

- Älä koskaan käytä hankaavia aineita muoviosien puhdistamiseen.

HUOMIO. Varmista, että vettä ei pääse koneen sisälle.

3. YLEISTARKASTUS

Tarkista säännöllisin väliajoin kaikkien kiinnitysruuvien tiukkuus. Kiinnitä erityistä huomiota ulkoiseen laippaan. Ruuvit voivat löystyä ajan mittaan tärinän vaikutuksesta. Tarkista koneen virtakaapeli ja kaikki jatkojohdot vaurioiden varalta säännöllisin väliajoin. Verkkokaapelin saa vaihtaa vain valtuutettu huoltoliike. Korvaa vaurioituneet jatkojohdot uusilla.

4. VOITELU

Pitempiaikaisen käytön jälkeen tulee koneen vaihdelaatikon öljy vaihtaa. Ota yhteys valtuutettuun huoltoliikkeeseen tässä asiassa.

FIN

13. Tekni set tiedo t

Tässä koneessa on kaksoiseristys. Siinä on kaksi erillistä eristystä, jotka suojaavat sinua sähköiskuilta.

Jännite:	230V~/50 Hz
Ottoteho:	1600 W, S6 25% 1900 W
Joutokäyntinopeus:	6000 rpm
Sahanterä:	255 mm x 30 x 2,8 mm, 36 T
Jiiripenkin kulma:	-45°/0°/+45°
0° x 0°:	340 mm x 75 mm
0°x 45°:	340 mm x 45 mm
45° x 0°:	240 mm x 75 mm
45°x 45°:	240 mm x 45 mm
min:	100 mm x 10 mm

MELUA JA TÄRINÄÄ KOSKEVAT TIEDOT

A-luokan melutaso L_PA :	97,5 dB(A)
A-luokan melutaso L_WA :	106,8 dB(A)
K=3 dB (A)
Tärinät:	2.5 m/s ^2 K=1.5 m/s ^2

Käytä vain valmistajan suosittelemia lisävarusteita ja varaosia. Jos laite rikkoutuu huolimatta laatutarkastuksestamme ja sinun hoitotoimenpiteistäsi, anna se korjattavaksi vain valtuutetulle sähköasentajalle.

14. Ympäristönsuojel u

Käytöstä poistettuja sähköisiä laitteita ei saa laittaa kotitalousjätteeseen. Vie se palautuspisteeseen. Ota yhteys viranomaisiin tai jälleenmyyjään

saadaksesi tietää lähimmän keräilypisteen.

Sisukord

Kinnitage piirikukruvi lukustusmutri abil (31). (B14)

KÜLGTOED

FIN vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit

Tämä laite on laatutuote. Se on suunniteltu voimassa olevien teknisten standardien mukaisesti ja valmistettu huolellisesti käyttämällä tavallisia, hyvälaatuisia materiaaleja.

Takuuaika on 24 kuukautta, ja se alkaa ostopäivästä, joka voidaan todistaa kuitilla, laskulla tai luovutustodistuksella. Takuuaikana huoltotakuupalvelumme korjaa kaikki toiminnalliset viat, jotka ovat todistettavasti aiheutuneet materiaalivioista ja siitä huolimatta, että käyttöohjeissa annettuja käsittelyohjeita on noudatettu huolellisesti.

Takuuhuollossa vialliset osat korjataan tai vaihdetaan veloituksetta uusiin virheettömiin osiin harkintamme mukaan. Vaihdetut osat siirtyvät meidän omaisuudeksemme. Korjaustoimenpiteet tai yksittäisten osien vaihtaminen eivät pidennä takuuaikaa, eivätkä ne aloita uutta takuuaikaa laitteelle. Vaihdetuille varaosille ei ala erillistä takuuaikaa. Takuu ei kata sellaisia laitteille tai niiden osille aiheutuneita vahinkoja ja vikoja, joiden syynä on liiallinen voimankäyttö, väärinkäyttö tai vääränlainen huolto.

Takuu ei kata myöskään vikoja, jotka ovat aiheutuneet käyttöohjeiden noudattamatta jättämisestä, eikä vikoja, jotka ovat aiheutuneet sellaisten vara- tai lisäosien asentamisesta, jotka eivät kuulu tuotevalikoimaamme. Jos valtuuttamaton henkilö tekee laitteeseen muutoksia, takuu mitätöityy.

Takuun ulkopuolelle jäävät sellaiset vahingot, jotka ovat seurausta vääränlaisesta käsittelystä, ylikuormituksesta tai luonnollisesta kulumisesta. Valmistajasta tai materiaalivioista johtuvat vahingot korjataan veloituksetta tai tarjoamalla vaihto-osat.

Edellytyksenä on, että laite luovutetaan kokonaisena ja sen mukana toimitetaan myynti- ja takuutodistukset.

Käytä takuuvaateissa aina alkuperäistä pakkausta.

Näin voimme taata nopean ja sujuvan takuukäsittelyn.

Lähetä laitteet postimaksu suoritettuna tai pyydä Freeway-tarraa.

Emme valitettavasti voi ottaa vastaan laitteita, joiden postimaksua ei ole maksettu.

Takuu ei kata normaaleja käytössä kuluvia osia.

Jos haluat tehdä takuuvaateen tai vikailmoituksen tai tilata varaosia tai lisävarusteita, ota yhteyttä alla mainittuun myynninjälkeiseen asiakaspalveluun.

Muutokset mahdollisia ilman ennakkoilmoitusta.

GARANTII

Kaupunki, katuosoite:

Asiakkaan nimi:

Katuosoite:

Postinumero ja kaupunki:

Puhelin:

Päivämäärä ja allekirjoitus:

Vian kuvaus:

GARANTIE

Gekocht bij:
