Termék típusa	Ütvefúró
Márka	Einhell
Modell	Bavaria BSM 850 E
Tápellátás feszültsége	230 V - 50 Hz
Felvett teljesítmény	850 W
Fúrókapacitás (beton)	16 mm
Fúrókapacitás (acél)	13 mm
Fúrókapacitás (fa)	30 mm
Üresjárati fordulatszám (1. sebességfokozat)	0 - 900 min⁻¹
Üresjárati fordulatszám (2. sebességfokozat)	0 - 2700 min⁻¹
Ütési frekvencia	0 - 26 500 min⁻¹
Tömeg	2,75 kg
Hangnyomásszint (LPA)	92,9 dB(A)
Hangteljesítményszint (LWA)	105,9 dB(A)
Rezgés (fogantyú)	10,2 m/s²
Tokmány típusa	Gyorskioldó fúrótokmány (2-13 mm)
Funkciók	Fúrás, ütvefúrás, két sebességfokozat, forgásirány-váltás, elektronikus fordulatszám-szabályozás
Sebességváltó kapcsoló	2 mechanikus sebességfokozat
Kiegészítő fogantyú	Igen, mélységütközővel
Kapcsoló reteszelése	Folyamatos működéshez
Dupla szigetelés	Igen
Karbantartás	Tisztítsa száraz ruhával, ellenőrizze a keféket túlzott szikrázás esetén, tartsa szabadon a szellőzőnyílásokat
Biztonság	Húzza ki a hálózati csatlakozót minden beavatkozás előtt, viseljen védőszemüveget és porvédő maszkot, kiegészítő fogantyú használata kötelező elektromos vezetékek közelében
Garancia	24 hónap a vásárlás időpontjától számítva

Gyakran ismételt kérdések - Bavaria BSM 850 E EINHELL

Hogyan lehet átkapcsolni a Bavaria BSM 850 E fúró sebességét?

A sebesség átkapcsolásához győződjön meg, hogy a készülék le van állítva. Használja a motor tetején található 5-ös kapcsolót (1. sebesség - 2. sebesség). 1-es pozíció kis sebesség (0-900 ford/perc), 2-es pozíció nagy sebesség (0-2700 ford/perc).

Hogyan használja az ütvefúró funkciót?

Fordítsa a 4-es forgókapcsolót 'ütvefúrás' állásba (kalapács szimbólum) csak akkor, amikor a fúró le van állítva. Csempe vagy lapok fúrásához használja a 'fúrás' állást (fúró szimbólum).

Mekkora a maximális fúrási átmérő betonban?

A maximális fúrási kapacitás betonban 16 mm. Acélban 13 mm, fában 30 mm.

Hogyan lehet beállítani a forgási sebességet?

A sebesség elektronikusan állítható a 9-es be/ki kapcsoló erősebb vagy gyengébb megnyomásával. A kapcsolóban lévő recés csavar elforgatásával is előválaszthat egy sebességet.

Használhatok más tartozékokat is, nem csak fúrókat?

Nem, a használati útmutató szerint a BSM 850 E nem alkalmas adaptálható szerszámok meghajtására. Csak jól élezett fúrókat és megfelelő csavarozóbetéteket használjon.

Hogyan tisztítsam meg a fúrót?

Először húzza ki a készüléket. Tisztítsa száraz ruhával, és ne használjon maró anyagokat a műanyagon. Tartsa szabadon a szellőzőnyílásokat. Ha túlzott szikrázás lép fel, ellenőriztesse a szénkeféket szakemberrel.

Mi a fúró teljesítménye?

A Bavaria BSM 850 E fúró felvett teljesítménye 850 W 230 V - 50 Hz feszültség mellett.

Hogyan lehet megfordítani a forgásirányt?

Használja a kapcsoló felett található forgásirány-váltó kapcsolót (6-os jelölés). Balra tolva az óramutató járásával megegyező, jobbra tolva ellentétes forgás. Csak leállított állapotban kapcsoljon.

Milyen biztonsági intézkedéseket kell betartani?

Mindig viseljen védőszemüveget és porvédő maszkot. Használja a kiegészítő fogantyút, különösen elektromos vezetékek közelében. Húzza ki a dugót minden beállítás vagy tisztítás előtt. Ne dolgozzon gyúlékony gőzök vagy folyadékok közelében.

Hol szerezhetek be pótalkatrészeket?

Forduljon a viszonteladóhoz vagy az Einhell vevőszolgálathoz. Csak eredeti pótalkatrészeket használjon. A 24 hónapos garancia az anyag- és gyártási hibákra terjed ki, de nem a későbbi károkra.

HASZNÁLATI ÚTMUTATÓ Bavaria BSM 850 E EINHELL

①A összeszerelés és hasz nálatba vétel előtt kérjük a használati utasítást figyel mesen átolvasni.

Molimo da prije montaže i upotrebe pažljivo pročitate naputak za uporabu

©Seite 4 - 6

Page 7 - 9

⑤Page 10 - 12

NLBlz. 13 - 15

①Pagina 16 - 18

Side 19 - 21

©Pagina 22 -24

⑬Страница 25 - 27

Oldal 28 - 30

®Stranice 31 - 33

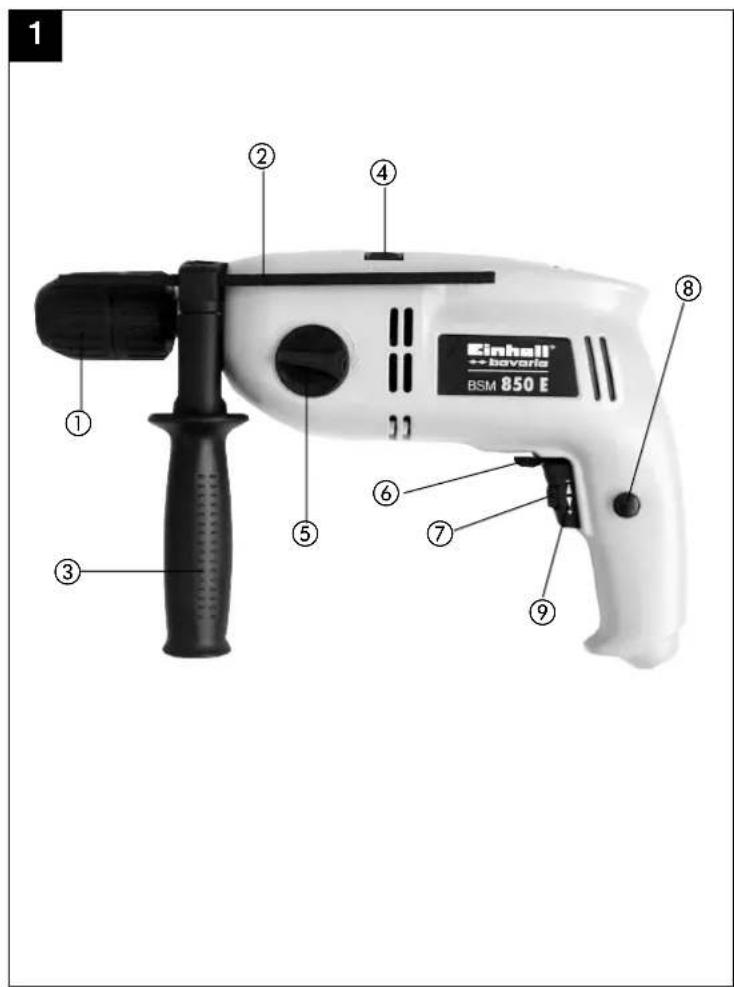

1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Einhall ++ bovaria BSM 850 E

D

Lieferumfang

BSM 850 E

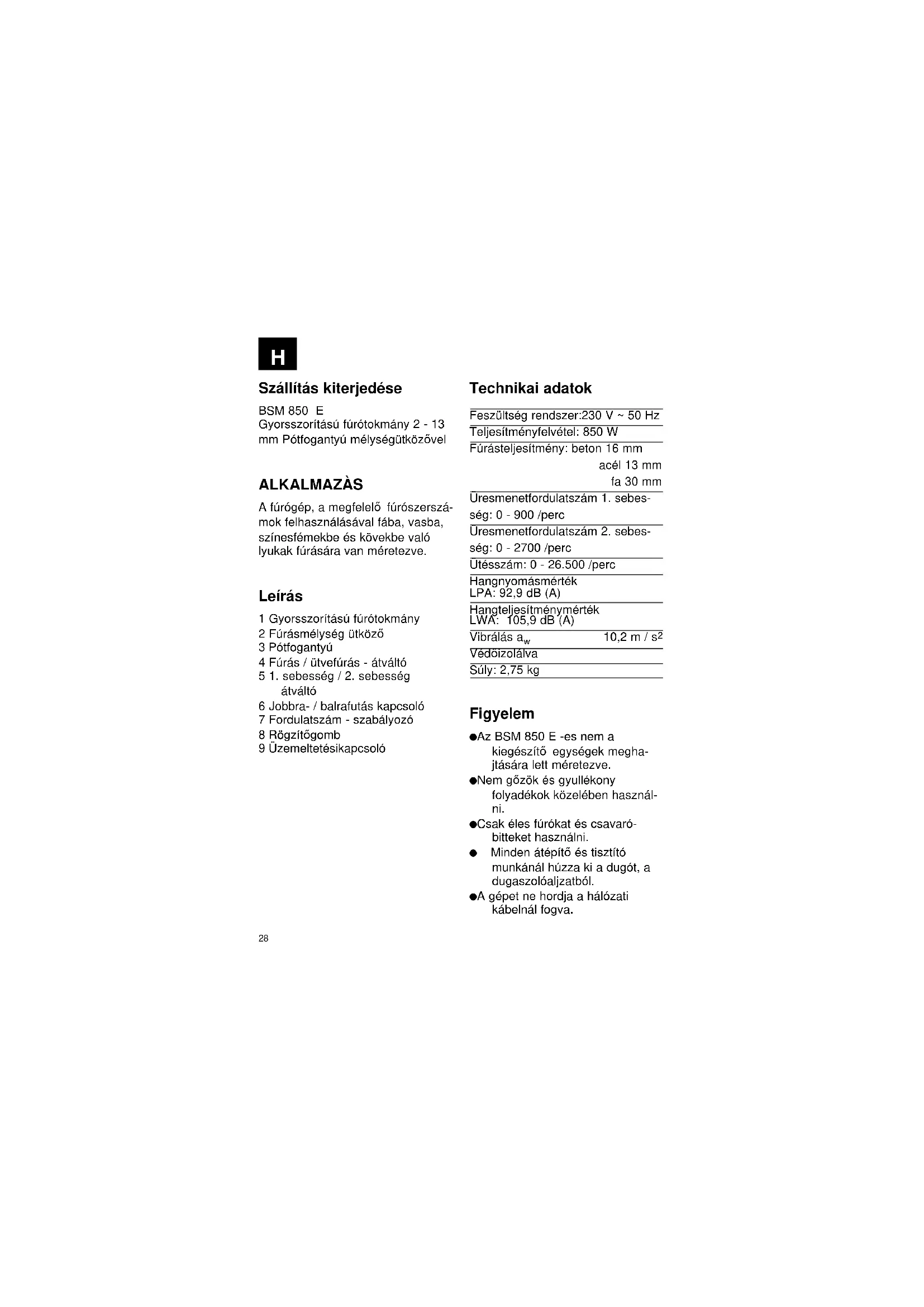

Szállítás kiterjedése

BSM 850 E Gyorsszorítású fúrótokmány 2 - 13 mm Pótfogantyú mélységütközövel

ALKALMAZÀS

A fúrógép, a megfelelő fúrószerszá- mok felhasználásával fába, vasba, színesfémekbe és kövekbe való lyukak fúrására van méretezve.

Leírás

1 Gyorsszorítású fúrótokmány
2 Fúrásmélység ütköző
3 Pótfogantyú
4 Fúrás / ütvefúrás - átváltó
5 1. sebesség / 2. sebesség átváltó
6 Jobbra- / balrafutás kapcsoló
7 Fordulatszám - szabályozó
8 Rögzítógomb
9 Üzemeltetésikapcsoló

Technikai adatok

Feszültség rendszer:230 V \~ 50 Hz

Teljesítményfelvétel: 850 W

Fúrásteljesítmény: beton 16 mm

acél 13 mm

fa 30 mm

Üresmenetfordulatszám 1. sebes-

ség: 0 - 900 /perc

Üresmenetfordulatszám 2. sebes-

ség: 0 - 2700 /perc

Útésszám: 0 - 26.500 /perc

Hangnyomásmérték

LPA: 92,9 dB (A)

Hangteljesítménymérték

LWA: 105,9 dB (A)

Vibrálás a_w 10,2 m / s²

Védőizolálva

Súly: 2,75 kg

Figyelem

●Az BSM 850 E -es nem a kiegészítő egységek meghajtására lett méretezve.
●Nem gözök és gyullékony folyadékok közelében használni.
- Csak éles fúrókat és csavaró-bitteket használni.
- Minden átépítő és tisztító munkánál húzza ki a dugót, a dugaszolóaljzatból.
●A gépet ne hordja a hálózati kábelnál fogva.

H

• A hálózati dugót, ne a hálózati kábelnál fogva húzza ki a hálózati aljzatból.
• A hálózati dugó bedugása előtt ügyeljen arra, hogy az üzemeltetési kapcsoló nincs rögzítve.
• Egy kábelhordó felhasználásakor, a kábelt teljesen letekerni. Kábelátmérő legalább 1,5 mm ^2 .
  ●Ne terhelje túl a gépet.
• Kielégítően biztosítson minden megmunkálandó munkadarabot.
  ●Gyerekeknek elérhetetlenné tenni!
• Ügyeljen egy biztos állásra létrákon vagy állványokon, szabadkezű fúrásoknál.
• Falakban, ahol áram-, víz- vagy gázvezetékek láthatatlanul vannak elhelyezve, először a vezetékeket, vezetékkeresővel lokalizálni.
• Hordjon egy védőszemüveget és használjon porokozó munkáknál pormaszkot.
• Javításokat csak egy villamos-sági szakember végezheti el.ï Csak originális pótalkatrészeket használjon

●A munkahelyen a zajkifejtés túllépheti a 85 db-t (A). Ebben az esetben az üzemeltetők részére hallásvédő intézkedésekre van szükség. Ennek az elektromos szerszámnak a zaja a EN 50144-1 szerint lett lemérve.
●A kibocsájtott rezgések értéke, az En 50144-1 alapján lett meghatározva.

Karbantartás

●Tartsa a fúrógépet mindig tisz- tán.

●A műanyag részek tisztítására, ne használjon maró hatású szereket.

- Túl sok szikra képződésénél, vizsgálja meg a szénkeféket.

- Tartsa a szellőzőnyílásokat szabadon.

H

Az A üzemeltetési kapcsolót benyomni.

Tartós üzem:

A B rögzítögombbal az A üzemeltetési kapcsolót biztosítani.

Kikapcsolni:

Az A üzemeltetési kapcsolát röviden benyomni.

Az A üzemeltetési kapcsoló különböző

erösségü nyomásával válassza ki a fordulatszá- mot.

Az A üzemeltetési kapcsolóban levő recézett

lejú csavar csavarása állal, előre ki lehet

választani a fordulatszámot.

A hajtómű átváltó állása 1. sebesség

A hajtómű átváltó állása 2. sebesség

Tolókapcsolót az ütvelúrási állásba. Csak nyugalmi helyzetben átkapcsolni!

Utalás: Kőlapok és csempék fúrásánál, a fúrni állást kell beállítani!

Tolókapcsolót a fürás állásba. Csak nyugalmi helyzetben átkapcsolni!

Opseg isporuke

BSM 850E

Brzopodesiva stezna glava 2 - 13 mm,

Dodatna ručka s graničnikom dubi- ne

Upotreba

Bušilica je konstruirana za bušenje rupa u drvo, željezo, obojene metale i kamen, uz upotrebu odgovarajućeg alata za bušenje.

Opis

1 Brzopodesiva stezna glava
2 Graničnik dubine bušenja
3 Dodatna ručka
4 Sklopka bušenje/bušenje s čekićem
5 Sklopka 1. stupanj/2. stupanj
6 Sklopka desni hod/lijevi hod
7 Regulacija broja okretaja
8 Gumb za blokiranje
9 Prekidač

Tehnički podaci

Napon 230 V ~ 50 Hz
Primljena snaga 850 W
Bušenje beton 16 mm	čelik 13 mmdrvo 30 mm
Broj okretaja u praznom hodu 1. stupanj 0-900 m	-1
Broj okretaja u praznom hodu 2. stupanj 0-2700 m	-1
Broj udaraca 0 - 26.500 m	-1
Razina tlaka zvuka LPA 92,9 dB (A)
Razina snage zvuka LWA 105,9 dB (A)
Vibracija aw 10,2 m/s	2
Zaštitno izolirana
Težina: 2,75 kg

Pažnja

A gararcia dőlararna 24 hörap és a vásárás napjával kezoödik.

A szavatosság osakis a kivtelezési hiányokra vagy az anyagi és měködési hibékra terjed ki.

Az ehhez szükséges pótalkatrészeket és a munkaidót nem szám tjuk fól.

Nom szavato unk a másodágos kárckört.

Az Ör vevőszolgá ati partnere

© GARANCIJSKI LIST

Technikai vátozások jogát fenntartva

Tehn čno spremombo pridržano.
