Bavaria BSM 850 E - Wiertarka EINHELL - Bezpłatna instrukcja obsługi

Rodzaj produktu	Wiertarka udarowa
Marka	Einhell
Model	Bavaria BSM 850 E
Napięcie zasilania	230 V - 50 Hz
Moc pobierana	850 W
Wydajność wiercenia (beton)	16 mm
Wydajność wiercenia (stal)	13 mm
Wydajność wiercenia (drewno)	30 mm
Prędkość obrotowa biegu jałowego (1. bieg)	0 - 900 min⁻¹
Prędkość obrotowa biegu jałowego (2. bieg)	0 - 2700 min⁻¹
Częstotliwość udarów	0 - 26 500 min⁻¹
Waga	2,75 kg
Poziom ciśnienia akustycznego (LPA)	92,9 dB(A)
Poziom mocy akustycznej (LWA)	105,9 dB(A)
Drgania (uchwyt)	10,2 m/s²
Rodzaj uchwytu	Uchwyt szybkomocujący do wierteł (2 do 13 mm)
Funkcje	Wiercenie, wiercenie udarowe, dwa biegi, zmienny kierunek obrotów, elektroniczna regulacja prędkości
Przełącznik prędkości	2 biegi mechaniczne
Uchwyt dodatkowy	Tak, z ogranicznikiem głębokości
Blokada włącznika	Do pracy ciągłej
Podwójna izolacja	Tak
Konserwacja	Czyścić suchą szmatką, sprawdzać szczotki w razie nadmiernego iskrzenia, utrzymywać szczeliny wentylacyjne w czystości
Bezpieczeństwo	Odłączyć przed jakąkolwiek interwencją, używać okularów i maski przeciwpyłowej, obowiązkowy uchwyt dodatkowy w pobliżu przewodów elektrycznych
Gwarancja	24 miesiące od daty zakupu

Często zadawane pytania - Bavaria BSM 850 E EINHELL

Jak zmienić prędkość mojej wiertarki Bavaria BSM 850 E?

Aby zmienić prędkość, upewnij się, że urządzenie jest wyłączone. Użyj przełącznika 5 (Prędkość 1 - Prędkość 2) umieszczonego na górze silnika. Pozycja 1 dla małej prędkości (0-900 obr/min), a pozycja 2 dla dużej prędkości (0-2700 obr/min).

Jak używać funkcji udaru?

Obróć przełącznik obrotowy 4 w pozycję 'wiercenie udarowe' (symbol młotka) tylko gdy wiertarka jest wyłączona. Do wiercenia w płytkach lub płytach użyj pozycji 'wiercenie' (symbol wiertła).

Jaka jest maksymalna średnica wiercenia w betonie?

Maksymalna wydajność wiercenia w betonie to 16 mm. Dla stali to 13 mm, a dla drewna 30 mm.

Jak regulować prędkość obrotową?

Prędkość jest regulowana elektronicznie poprzez mniejsze lub większe naciśnięcie włącznika 9. Można również wstępnie ustawić prędkość obracając śrubę radełkowaną znajdującą się w włączniku.

Czy mogę używać akcesoriów innych niż wiertła?

Nie, zgodnie z instrukcją, BSM 850 E nie jest przeznaczona do napędzania narzędzi adaptowalnych. Używaj tylko dobrze naostrzonych wierteł i odpowiednich końcówek wkręcających.

Jak wyczyścić moją wiertarkę?

Najpierw odłącz urządzenie. Czyść suchą szmatką i nie używaj żrących środków na plastiku. Utrzymuj szczeliny wentylacyjne w czystości. Jeśli wystąpią nadmierne iskry, zleć sprawdzenie szczotek węglowych specjaliście.

Jaka jest moc wiertarki?

Wiertarka Bavaria BSM 850 E ma moc pobieraną 850 W przy napięciu 230 V - 50 Hz.

Jak odwrócić kierunek obrotów?

Użyj przełącznika zmiany kierunku obrotów (oznaczenie 6) umieszczonego nad włącznikiem. Przesuń go w lewo dla obrotów w prawo, w prawo dla obrotów w lewo. Przełączaj tylko przy zatrzymanym urządzeniu.

Jakie środki bezpieczeństwa należy zachować?

Zawsze noś okulary ochronne i maskę przeciwpyłową. Używaj uchwytu dodatkowego, szczególnie w pobliżu przewodów elektrycznych. Odłącz wtyczkę przed jakąkolwiek regulacją lub czyszczeniem. Nie pracuj w pobliżu par lub łatwopalnych cieczy.

Gdzie mogę otrzymać części zamienne?

Skontaktuj się ze swoim sprzedawcą lub serwisem posprzedażowym Einhell. Używaj tylko oryginalnych części zamiennych. 24-miesięczna gwarancja obejmuje wady materiałowe i produkcyjne, ale nie późniejsze uszkodzenia.

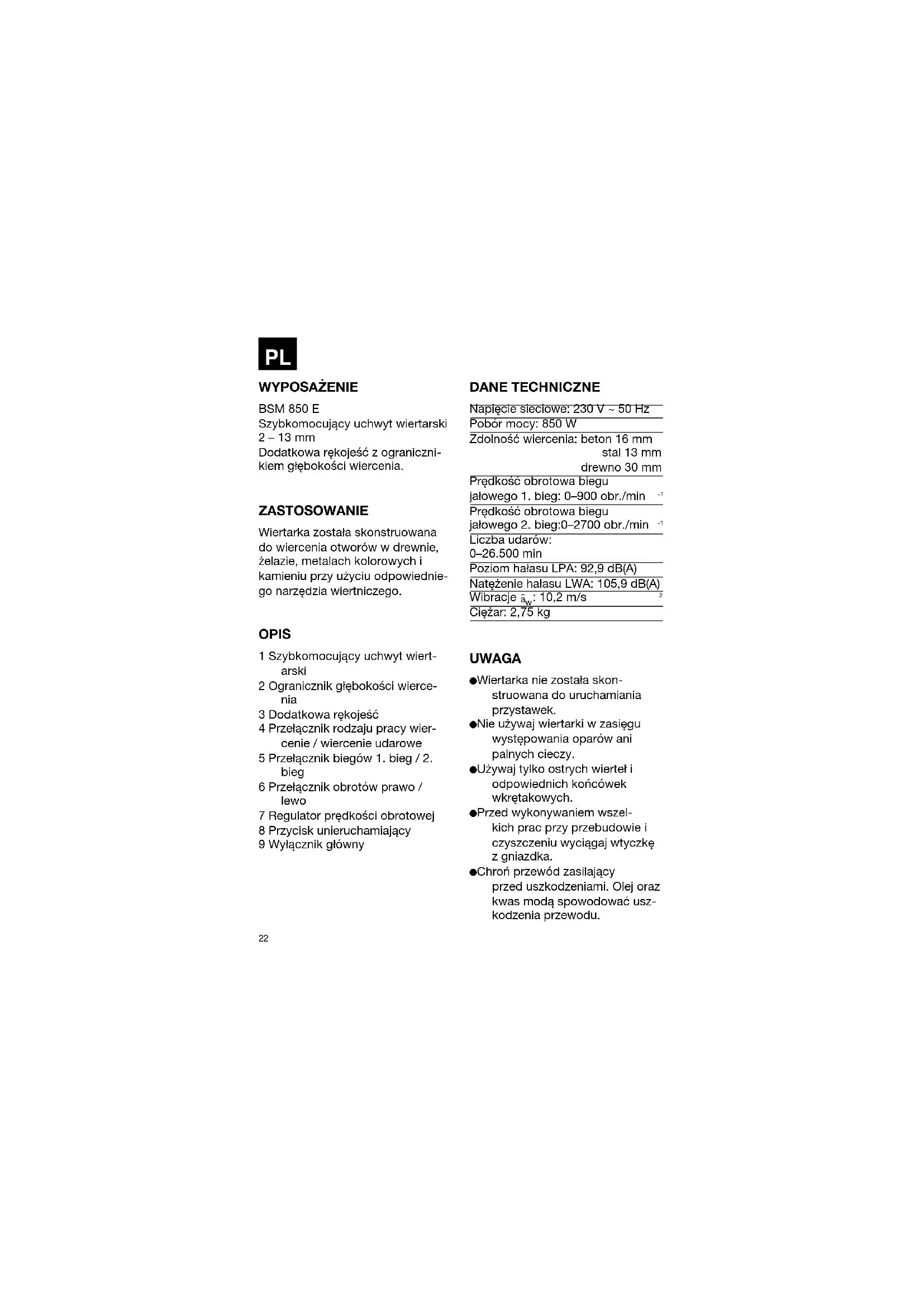

INSTRUKCJA OBSŁUGI Bavaria BSM 850 E EINHELL

Przed montażem i uruchomieniem proszę uważnie przeczytać instrukcję obsługi

Szybkomocujący uchwyt wiertarski 2 – 13 mm

Dodatkowa rękojeść z ograniczni- kiem głębokości wiercenia.

ZASTOSOWANIE

Wiertarka została skonstruowana do wiercenia otworów w drewnie, żelazie, metalach kolorowych i kamieniu przy użyciu odpowiednie- go narzędzia wiertniczego.

OPIS

1 Szybkomocujący uchwyt wiertarski
2 Ogranicznik głębokości wiercenia
3 Dodatkowa rękojeść
4 Przełącznik rodzaju pracy wier- cenie / wiercenie udarowe
5 Przełącznik biegów 1. bieg / 2. bieg
6 Przełącznik obrotów prawo / lewo
7 Regulator prędkości obrotowej
8 Przycisk unieruchamiający
9 Wyłącznik główny

DANE TECHNICZNE

Napięcie sieciowe: 230 V \~ 50 Hz

Pobór mocy: 850 W

Zdolność wiercenia: beton 16 mm

stal 13 mm

drewno 30 mm

Prędkość obrotowa biegu

jałowego 1. bieg: 0–900 obr./min

Prędkość obrotowa biegu

jałowego 2. bieg:0–2700 obr./min -1

Liczba udarów:

0–26.500 min

Poziom hałasu LPA: 92,9 dB(A)

Natężenie hałasu LWA: 105,9 dB(A)

Wibracje _w : 10,2 m/s

Cieżar: 2,75 kg

UWAGA

●Wiertarka nie została skon-struowana do uruchamiania przystawek.
●Nie używaj wiertarki w zasięgu występowania oparów ani palnych cieczy.
- Używaj tylko ostrych wiertel i odpowiednich końcówek wkrętakowych.
- Przed wykonywaniem wszel- kich prac przy przebudowie i czyszczeniu wyciągaj wtyczkę z gniazdka.
●Chroń przewód zasilający przed uszkodzeniami. Olej oraz kwas modą spowodować uszkodzenia przewodu.

PL

- Nie przenoś urządzenia za przewód zasilający.

●Nie wyciągaj wtyczki z gniazdka przez ciągnięcie za przewód zasilający.

- Przed włożeniem wtyczki zwróć uwagę na to, aby główny wyłącznik nie był zablokowany.

- Przy użyciu bębna do nawijania kabla całkowicie rozwiń przewód; przekrój drutu min. 1,5 mm².

●Nie przeciążaj wiertarki.

●Zabezpiecz odpowiednio wszystkie obrabiane przedmioty.

●Nie dopuszczaj dzieci!

●Wykonując wiercenia ręcznie, zwracaj uwagę na bezpieczeństwo na drabinie lub rusztowaniu.

●W ścianach, gdzie prąd, woda lub przewody gazowe biegną w sposób niewidoczny, najpierw zlokalizuj je przy pomocy przyrządu do odszukiwania przewodów.

- Noś okulary ochronne, a przy pracach wytwarzających pył – ochronną maskę przeciwpytową.

●Naprawy mogą być wykonywa- ne tylko przez wykwalifikowa- nego elektryka.

- Używaj wyłącznie oryginalnych części zamiennych.

●Natężenie hałasu na stanowisku pracy może przekraczać 85 dB(A). W takim wypadku niezbędne jest użycie nauszników ochronnych.

●Wartość drgań została ustalona według normy EN 50144-1.

KONSERWACJA

●Zawsze utrzymuj wiertarkę w czystości.

- Do czyszczenia tworzywa sztucznego nie używaj żrácych środków.

●W razie występowania nadmiernego iskrzenia sprawdź szczotki węglowe.

●Nie zatykaj otworu wentylacyjnego.

PL

Włączanie / wyłączanie

Włączanie:

Wciśnij wyłącznik A.

Praca ciągla

Zabezpiecz wyłącznik A z przyciskiem unieruchamiającym B.

Wyłączanie:

Krótko wciśnij wyłącznik A.

Poprzez silniejsze lub słabsze naciśnięcie wyłącznika A wybierasz prędkość obrotową. Przaz przekręcenie śruby radełkowanej w wyłączniku A możesz wstępnie wybrać prędkość obrotową.

Przostawionie przekładni Pozycia 1. bieg

Przestawionie przekładni Pozycja 2. bieg

Przełącznik przesuwny w pozycji: wiercenie udarowe.

Przełącać tylko w stanie spoczynkuł

Wskazówka: Podczas wiercenia dokonywanego w płytkach i kafelkach należy ustawić pozycje: wiercenie!

Przełącznik przesuwny w pozycji: wiercenie. Przełączać tylko w stanie spoczynkuł

Комплект поставки:

BSM 850 E

Okres gwarancyjny ro/poczyna się w dniu zakupu wynos 24 miesięcy.

Naprawa gwarancyjna obojmuło wady wykonawczo lub materiałowe oraz Justerki w dzieżaniu.

Potrzeore do naprawy gwarancyjnej części zamienne oraz koszły rocodileny są bezpłatno.

Gwarancja nie oecmuje szkód włórnych.

Vlasz serwis

Zastrzega się wprowadzanie zmian technicznych
