Bavaria BSM 850 E - Perceuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Einhell
Modèle	Bavaria BSM 850 E
Tension d'alimentation	230 V - 50 Hz
Puissance absorbée	850 W
Capacité de perçage (béton)	16 mm
Capacité de perçage (acier)	13 mm
Capacité de perçage (bois)	30 mm
Vitesse à vide (1ère vitesse)	0 - 900 min⁻¹
Vitesse à vide (2ème vitesse)	0 - 2700 min⁻¹
Fréquence de percussion	0 - 26 500 min⁻¹
Poids	2,75 kg
Niveau de pression acoustique (LPA)	92,9 dB(A)
Niveau de puissance acoustique (LWA)	105,9 dB(A)
Vibration (poignée)	10,2 m/s²
Type de mandrin	Mandrin porte-foret à serrage rapide (2 à 13 mm)
Fonctions	Perçage, perçage à percussion, deux vitesses, sens de rotation réversible, réglage de vitesse électronique
Commutateur de vitesse	2 vitesses mécaniques
Poignée auxiliaire	Oui, avec butée de profondeur
Blocage de l'interrupteur	Pour fonctionnement continu
Double isolation	Oui
Entretien	Nettoyer avec un chiffon sec, vérifier les balais en cas d'étincelles excessives, maintenir les fentes d'aération dégagées
Sécurité	Débrancher avant toute intervention, utiliser des lunettes et masque anti-poussière, poignée auxiliaire obligatoire près de conduites électriques
Garantie	24 mois à partir de la date d'achat

FOIRE AUX QUESTIONS - Bavaria BSM 850 E EINHELL

Comment changer la vitesse de ma perceuse Bavaria BSM 850 E ?

Pour changer la vitesse, assurez-vous que l'appareil est à l'arrêt. Utilisez le commutateur 5 (Vitesse 1 - Vitesse 2) situé sur le dessus du moteur. Position 1 pour petite vitesse (0-900 tr/min) et position 2 pour grande vitesse (0-2700 tr/min).

Comment utiliser la fonction percussion ?

Tournez le commutateur rotatif 4 en position 'perçage à percussion' (symbole marteau) uniquement lorsque la perceuse est à l'arrêt. Pour percer dans des carreaux ou dalles, utilisez la position 'perçage' (symbole foret).

Quel est le diamètre maximal de perçage dans le béton ?

La capacité de perçage maximale dans le béton est de 16 mm. Pour l'acier, c'est 13 mm et pour le bois, 30 mm.

Comment régler la vitesse de rotation ?

La vitesse est réglable électroniquement en appuyant plus ou moins fort sur l'interrupteur marche/arrêt 9. Vous pouvez également présélectionner une vitesse en tournant la vis moletée située dans l'interrupteur.

Puis utiliser des accessoires autres que des forets ?

Non, selon la notice, la BSM 850 E n'est pas prévue pour l'entraînement d'outils adaptables. Utilisez uniquement des forets bien affûtés et des embouts de vissage adaptés.

Comment nettoyer ma perceuse ?

Débranchez d'abord l'appareil. Nettoyez avec un chiffon sec et n'utilisez pas de produits corrosifs sur le plastique. Maintenez les fentes d'aération dégagées. Si des étincelles excessives se produisent, faites vérifier les balais de charbon par un spécialiste.

Quelle est la puissance de la perceuse ?

La perceuse Bavaria BSM 850 E a une puissance absorbée de 850 W sous une tension de 230 V - 50 Hz.

Comment inverser le sens de rotation ?

Utilisez le commutateur d'inversion du sens de rotation (repère 6) situé au-dessus de l'interrupteur. Poussez-le à gauche pour rotation horaire, à droite pour antihoraire. Ne commutez qu'à l'arrêt.

Quelles sont les mesures de sécurité à respecter ?

Portez toujours des lunettes de protection et un masque anti-poussière. Utilisez la poignée auxiliaire, surtout près de conduites électriques. Débranchez la fiche avant tout réglage ou nettoyage. Ne travaillez pas à proximité de vapeurs ou liquides inflammables.

Où puis-je obtenir des pièces de rechange ?

Adressez-vous à votre revendeur ou au service après-vente Einhell. Utilisez uniquement des pièces de rechange originales. La garantie de 24 mois couvre les défauts de matériel et de fabrication, mais pas les dommages ultérieurs.

MODE D'EMPLOI Bavaria BSM 850 E EINHELL

©Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service

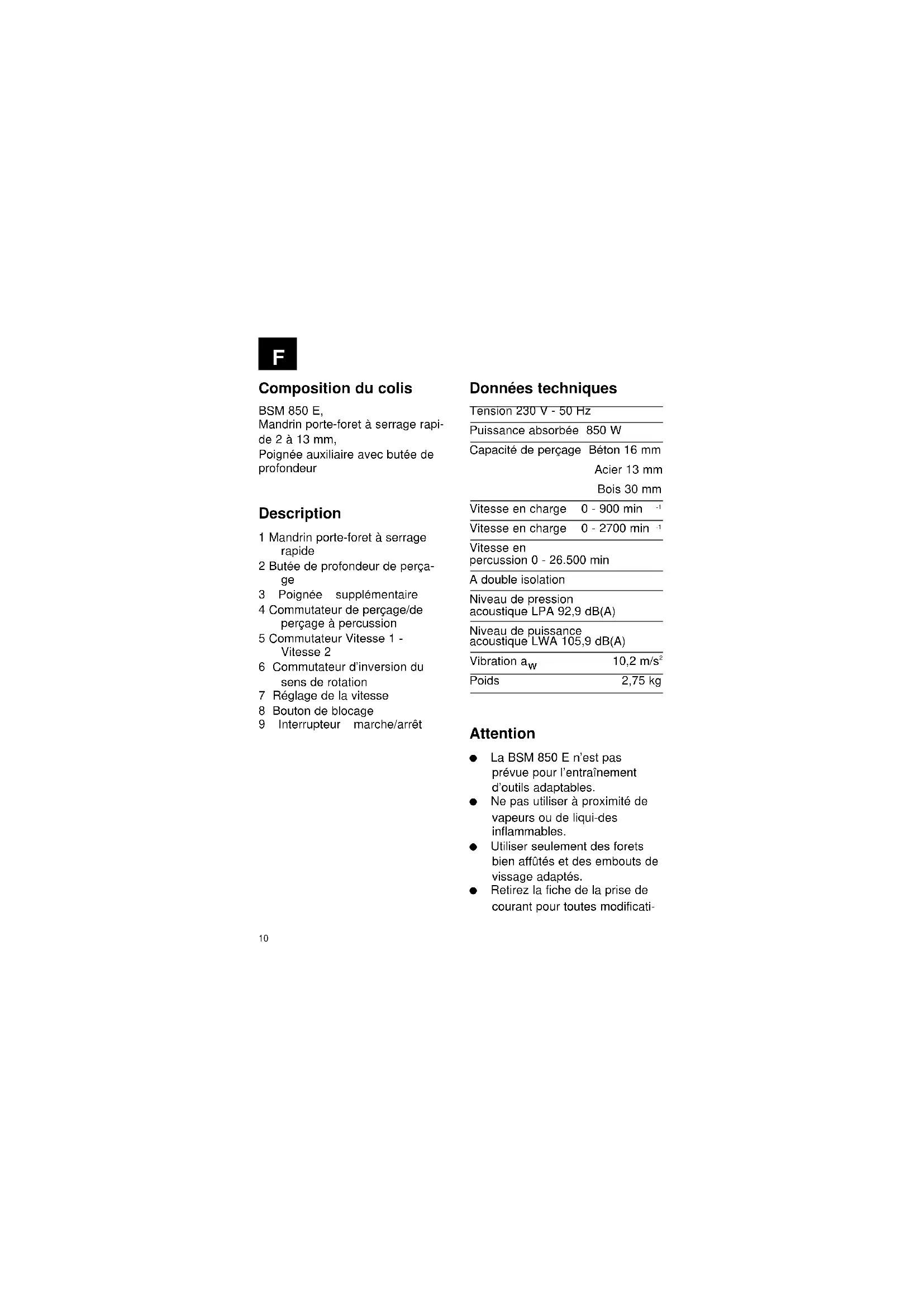

Composition du colis

BSM 850 E,

Mandrin porte-foret à serrage rapi-de 2 à 13 mm,

Poignée auxiliaire avec butée de profondeur

Description

1 Mandrin porte-foret à serrage rapide
2 Butée de profondeur de perça- ge
3 Poignée supplémentaire
4 Commutateur de perçage/de perçage à percussion
5 Commutateur Vitesse 1 - Vitesse 2
6 Commutateur d'inversion du sens de rotation
7 Réglage de la vitesse
8 Bouton de blocage
9 Interrupteur marche/arrêt

Données techniques

Tension 230 V - 50 Hz
Puissance absorbée	850 W
Capacité de perçage	Béton 16 mm
	Acier 13 mm
	Bois 30 mm

Vitesse en charge	0 - 900 min	-1
Vitesse en charge	0 - 2700 min	-1

Vitesse enpercussion 0 - 26.500 min

A double isolation

Niveau de pressionacoustique LPA 92,9 dB(A)

Niveau de puissanceacoustique LWA 105,9 dB(A)

Vibration aw	10,2 m/s2
Poids	2,75 kg

Attention

• La BSM 850 E n'est pas prévue pour l'entraînement d'outils adaptables.
• Ne pas utiliser à proximité de vapeurs ou de liqui-des inflammables.
• Utiliser seulement des forets bien affûtés et des embouts de vissage adaptés.
• Retirez la fiche de la prise de courant pour toutes modificati-

F

ons de l'utilisation et pour le nettoyage.

- Protégez le cordon d'alimentation contre les détériorations. Huile et acides peuvent endommagés le cordon.

- Ne pas porter l'appareil par le cordon d'alimentation.

- Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.

- Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.

●Avant le raccordement à la prise de courant, veillez à ce que l'interrupteur de service ne soit pas bloqué sur marche.

- En cas d'utilisation de câble sur enrouleur, dérouler entièrement le câble. Section du câble : min 1,5 mm ^2 .

●Ne pas surcharger la machine.

●Fixer fermement toutes les pièces à travailler.

- Empêcher l'accès aux enfants.

- Assurez-vous une bonne stabilité sur les échelles ou écha-faudages lors de perçage à main levée.

- Utilisez la poignée auxiliaire lorsque vous percez à proximité de conduites électriques.

- Mettez des lunettes de protection et utilisez un masque anti-poussière pour les travaux de

perçage dégageant de la poussière.

●Faites effectuer des réparations uniquement par un spécialiste.

●N'utilisez que des pièces de rechange originales.

●L'émission de bruit peut dépasser 85 dB (A) sur le lieu de travail. Si tel est le cas, des mesures d'insonorisation pour l'utilisateur doivent être prises. Le niveau sonore de cet outil électroportatif est mesuré selon EN 50144-1.

●La valeur de vibration mesureé sur la poignée selon EN 50144-1.

Entretien

●Gardez votre perceuse propre.

- N'utilisez pas de produits corrosifs pour nettoyer le plastique.

- En cas de formation excessive d'étincelles, vérifiez les balais des charbons.

●Maintenez les fentes d'aération dégagées.

F

Interrupteur marche/arrêt:

Mise en marche:

Appuyer sur l'interrupteur A

Marche continue:

Bloquer l'interrupteur A avec

le bouton de blocage B

Arrêt:

Appuyer rapidement sur l'interrupteur A

Une pression plus ou moins forte exercée sur l'interrupteur A vous permet de sélectionner la vitesse. En tournant la vis moletée dans l'interrupteur A, vous pouvez présélectionner la vitesse.

Commutation de l'engrenage Position: 1ère vitesse

Elchelt 1980 Commutation de l'engrenage Position: 2ème vitesse

Commutateur rotatif en position × perçage à percussionC. Ne commutez qu'à l'arrêt!

Remarque: Pour le perçage dans des carreaux et des

dalles amener l'interrupteur sur position xperçageC!

Commutateur rotatif en position ×perçageC. Ne commutez qu'à l'arrêt!

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

GARANTIEURKUNDE

Sous réserve de modifications

ou toutes informations ou service

après vente, merci de prendre contact

avec votre revendeur.
