Bavaria BSM 850 E - Boor EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Klopboor
Merk	Einhell
Model	Bavaria BSM 850 E
Voedingsspanning	230 V - 50 Hz
Opgenomen vermogen	850 W
Boordiepte (beton)	16 mm
Boordiepte (staal)	13 mm
Boordiepte (hout)	30 mm
Onbelast toerental (1e versnelling)	0 - 900 min⁻¹
Onbelast toerental (2e versnelling)	0 - 2700 min⁻¹
Klopfrequentie	0 - 26 500 min⁻¹
Gewicht	2,75 kg
Geluidsdrukniveau (LPA)	92,9 dB(A)
Geluidsvermogensniveau (LWA)	105,9 dB(A)
Trilling (handgreep)	10,2 m/s²
Type boorkop	Snelspanboorkop (2 tot 13 mm)
Functies	Boren, klopboren, twee snelheden, rechts/links draairichting, elektronische snelheidsregeling
Snelheidsschakelaar	2 mechanische versnellingen
Hulphandgreep	Ja, met diepte-aanslag
Schakelblokkering	Voor continu gebruik
Dubbele isolatie	Ja
Onderhoud	Reinigen met een droge doek, borstels controleren bij overmatig vonken, ventilatiesleuven vrijhouden
Veiligheid	Voor ingrepen stekker uittrekken, beschermbril en stofmasker gebruiken, hulphandgreep verplicht bij elektrische leidingen
Garantie	24 maanden vanaf aankoopdatum

Veelgestelde vragen - Bavaria BSM 850 E EINHELL

Hoe verander ik de snelheid van mijn Bavaria BSM 850 E boor?

Om de snelheid te wijzigen, zorg ervoor dat het apparaat is uitgeschakeld. Gebruik schakelaar 5 (Snelheid 1 - Snelheid 2) op de bovenkant van de motor. Stand 1 voor lage snelheid (0-900 tpm) en stand 2 voor hoge snelheid (0-2700 tpm).

Hoe gebruik ik de klopfunctie?

Draai de draaischakelaar 4 in de stand 'klopboren' (hamersymbool) alleen wanneer de boor is uitgeschakeld. Voor boren in tegels of platen gebruikt u de stand 'boren' (boorsymbool).

Wat is de maximale boordiepte in beton?

De maximale boordiepte in beton is 16 mm. Voor staal is dat 13 mm en voor hout 30 mm.

Hoe stel ik het toerental in?

Het toerental is elektronisch regelbaar door harder of zachter op de aan/uit-schakelaar 9 te drukken. U kunt ook een snelheid voorselecteren door aan de kartelschroef in de schakelaar te draaien.

Kan ik andere accessoires dan boren gebruiken?

Nee, volgens de handleiding is de BSM 850 E niet bedoeld voor het aandrijven van aanpasbaar gereedschap. Gebruik alleen goed geslepen boren en geschikte schroefbits.

Hoe maak ik mijn boor schoon?

Trek eerst de stekker eruit. Reinig met een droge doek en gebruik geen bijtende middelen op het plastic. Houd de ventilatiesleuven vrij. Als er overmatige vonken optreden, laat dan de koolborstels controleren door een specialist.

Wat is het vermogen van de boor?

De Bavaria BSM 850 E boor heeft een opgenomen vermogen van 850 W bij een spanning van 230 V - 50 Hz.

Hoe draai ik de draairichting om?

Gebruik de schakelaar voor het omkeren van de draairichting (markering 6) boven de aan/uit-schakelaar. Duw hem naar links voor rechtsom, naar rechts voor linksom. Alleen schakelen bij stilstand.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en een stofmasker. Gebruik de hulphandgreep, vooral in de buurt van elektrische leidingen. Trek de stekker eruit voor afstelling of reiniging. Werk niet in de buurt van ontvlambare dampen of vloeistoffen.

Waar kan ik reserveonderdelen krijgen?

Neem contact op met uw verkoper of de Einhell klantenservice. Gebruik alleen originele reserveonderdelen. De garantie van 24 maanden dekt materiaal- en fabricagefouten, maar niet vervolgschade.

GEBRUIKSAANWIJZING Bavaria BSM 850 E EINHELL

©Gelleve vóór montage en Ingebruik-neming de gebruik aanwijzing aan dachtig te lezen

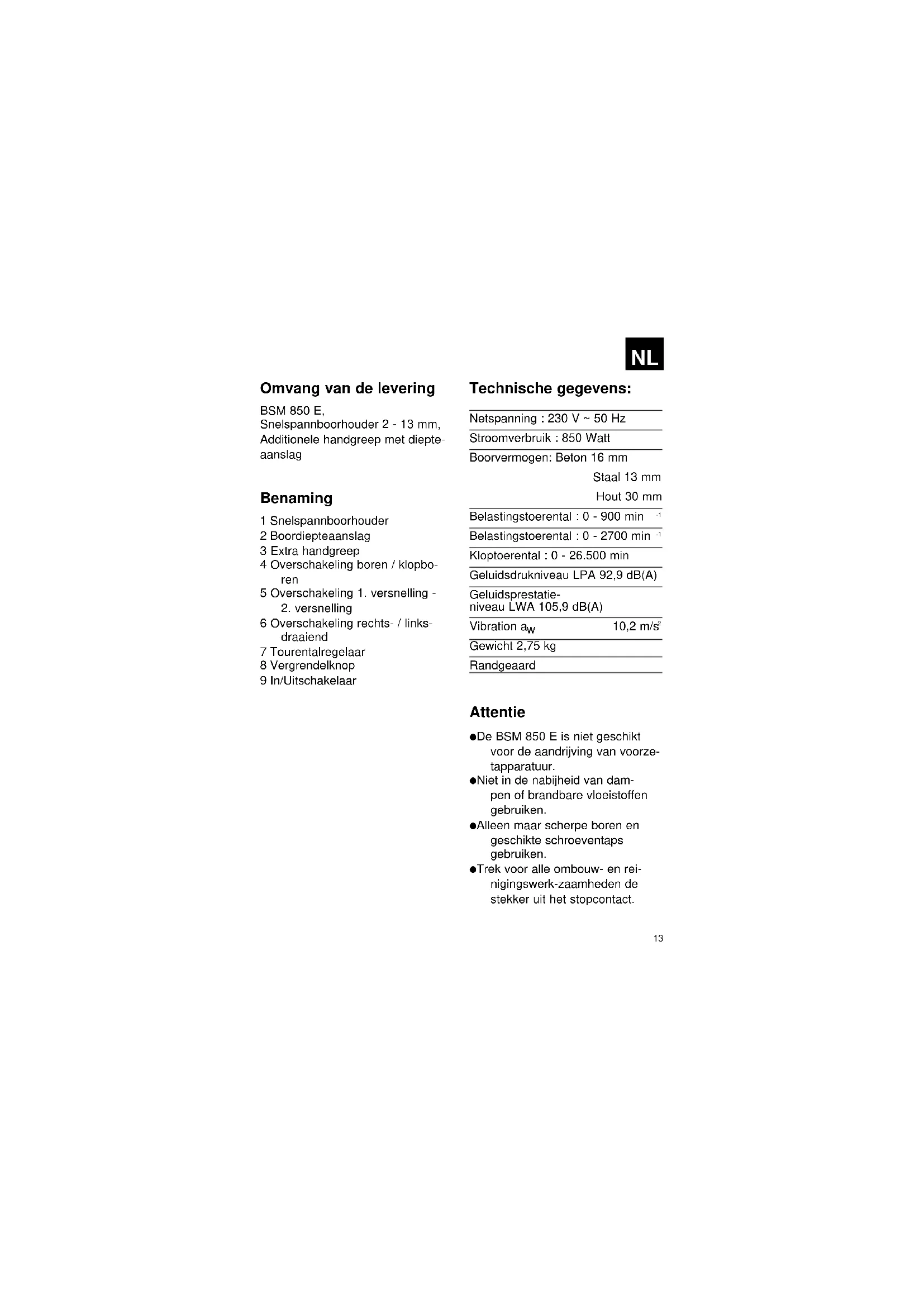

Omvang van de levering

BSM 850 E,

Snelspannboorhouder 2 - 13 mm, Additionele handgreep met diepte-aanslag

Benaming

1 Snelspannboorhouder
2 Boordiepteaanslag
3 Extra handgreep
4 Overschakeling boren / klopbo-ren
5 Overschakeling 1. versnelling - 2. versnelling
6 Overschakeling rechts- / links-draaiend
7 Tourentalregelaar
8 Vergrendelknop
9 In/Uitschakelaar

• De BSM 850 E is niet geschikt voor de aandrijving van voorzetapparatuur.
  ●Niet in de nabijheid van dampen of brandbare vloeistoffen gebruiken.
• Alleen maar scherpe boren en geschikte schroeventaps gebruiken.
• Trek voor alle ombouw- en reinigingswerk-zaamheden de stekker uit het stopcontact.

NL

• Bescherm de netkabel tegen beschadiging. Olie en zuren kunnen de kabel beschadigen.
• Het apparaat niet met de netka-bel dragen.
• Om de stekker uit het stopcontact te trekken niet aan de kabel trekken.
• Let er, wanneer u de stekker aanbrengt, op dat de bedrijfs-schakelaar niet vergrendeld is.
• Bij gebruik van een kabeltrommel, de kabel volle-dig ontrollen. Draaddoorsnede min. 1,5 mm ^2
  ●Machine niet overbelasten.
• Beveilig alle te bewerken stukken voldoende.
• Uit het bereik van kinderen houden.
  ●Zorg voor een stevige stand op ladders of steigers bij boren uit de hand.
  ●In muren waar elektrische, water of gasleidingen onzichtbaar verlopen, eerst de leidingen met een opsporingsapparaat localiseren.
  ●Draag een veiligheidsbril en gebruik een stof-masker bij werkzaamheden die veel stof veroor-zaken.
  ●Reparaties mogen enkel door een elektrovakman uitgevoerd worden.

-Gebruik alleen originele reservedelen.
- De geluidsontwikkeling aan de werkplaats kan 85 dB(A) overschrijden. In dit geval zijn geluidwer-ende maatregelen noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap werd gemeten volgens EN 50144-1.
●Trillingswaarde gemeten aan het handvat volgens En 50144-1 10,2 m/s²

Onderhoud

●Hou de boormachine steeds schoon
-Gebruik voor het schoonmaken van het oppervlak uit kunststof geen bijtende middelen
- Controleer bij overdreven veel vonkontwikkeling de koolborstels
●Hou de ventilatiegleuven vrij

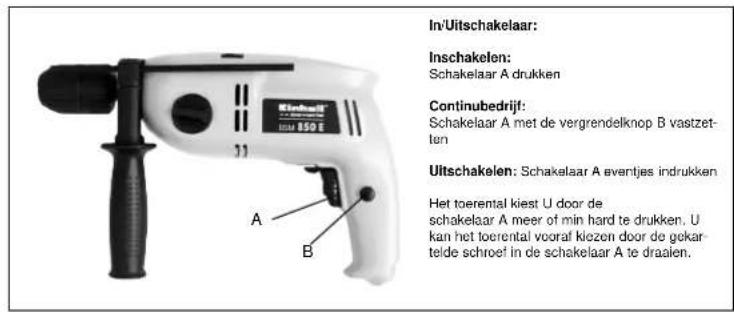

In/Uitschakelaar: Inschakelen: Schakelaar A drukken Continubedrijf: Schakelaar A met de vergrendelknop B vastzet- ten Ultschakelen: Schakelaar A eventjes indrukken Het toerental kiest U door de schakelaar A meer of min hard te drukken. U kan het toerental vooral kiozen door de gekar- telde schroef in de schakelaar A te draaien.

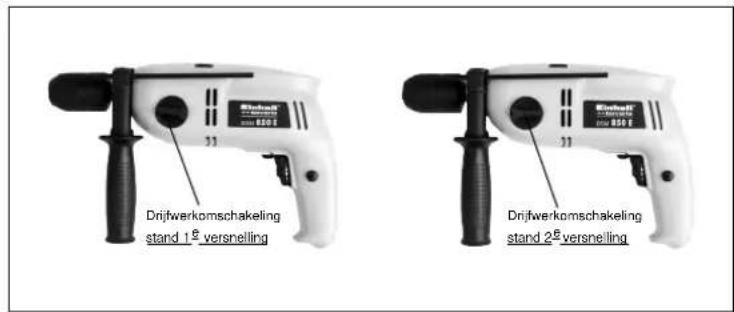

Drijfwerkomschakeling stand 1® versnelling Drijfwerkomschakeling stand 2® versnelling

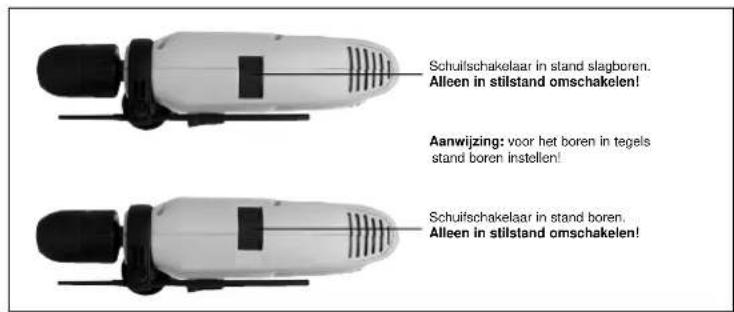

Schuilschakelaar in stand slagboren. Alleen in stilstand omschakelen! Aanwijzing: voor het boren in tegels stand boren instellen! Schuilschakelaar in stand boren. Alleen in stilstand omschakelen!

I

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

WARRANTY CERTIFICATE

Technische wijzigingen voorbehouden
