Bavaria BSM 850 E - Bohrmaschine EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Schlagbohrmaschine
Marke	Einhell
Modell	Bavaria BSM 850 E
Versorgungsspannung	230 V - 50 Hz
Leistungsaufnahme	850 W
Bohrfähigkeit (Beton)	16 mm
Bohrfähigkeit (Stahl)	13 mm
Bohrfähigkeit (Holz)	30 mm
Leerlaufdrehzahl (1. Gang)	0 - 900 min⁻¹
Leerlaufdrehzahl (2. Gang)	0 - 2700 min⁻¹
Schlagfrequenz	0 - 26 500 min⁻¹
Gewicht	2,75 kg
Schalldruckpegel (LPA)	92,9 dB(A)
Schallleistungspegel (LWA)	105,9 dB(A)
Vibration (Handgriff)	10,2 m/s²
Spannfuttertyp	Schnellspannbohrfutter (2 bis 13 mm)
Funktionen	Bohren, Schlagbohren, zwei Gänge, Rechts-/Linkslauf, elektronische Drehzahlregelung
Gangwahlschalter	2 mechanische Gänge
Zusatzhandgriff	Ja, mit Tiefenanschlag
Einschaltsperre	Für Dauerbetrieb
Doppelte Isolierung	Ja
Wartung	Mit einem trockenen Tuch reinigen, bei übermäßiger Funkenbildung Kohlebürsten prüfen, Lüftungsschlitze freihalten
Sicherheit	Vor allen Arbeiten Netzstecker ziehen, Schutzbrille und Staubmaske tragen, Zusatzhandgriff in der Nähe von elektrischen Leitungen obligatorisch
Garantie	24 Monate ab Kaufdatum

Häufig gestellte Fragen - Bavaria BSM 850 E EINHELL

Wie ändere ich die Geschwindigkeit meiner Bavaria BSM 850 E Bohrmaschine?

Um die Geschwindigkeit zu ändern, stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verwenden Sie den Schalter 5 (Gang 1 - Gang 2) oben am Motor. Position 1 für niedrige Drehzahl (0-900 U/min) und Position 2 für hohe Drehzahl (0-2700 U/min).

Wie verwende ich die Schlagfunktion?

Drehen Sie den Drehschalter 4 nur bei ausgeschalteter Bohrmaschine in die Position 'Schlagbohren' (Hammer-Symbol). Zum Bohren in Fliesen oder Platten verwenden Sie die Position 'Bohren' (Bohrer-Symbol).

Was ist der maximale Bohrdurchmesser in Beton?

Die maximale Bohrfähigkeit in Beton beträgt 16 mm. Für Stahl sind es 13 mm und für Holz 30 mm.

Wie stelle ich die Drehzahl ein?

Die Drehzahl ist elektronisch einstellbar, indem Sie den Ein-/Ausschalter 9 mehr oder weniger stark drücken. Sie können auch eine Drehzahl vorwählen, indem Sie die Rändelschraube im Schalter drehen.

Kann ich anderes Zubehör als Bohrer verwenden?

Nein, laut Anleitung ist die BSM 850 E nicht für den Antrieb von anpassbaren Werkzeugen vorgesehen. Verwenden Sie nur gut geschärfte Bohrer und geeignete Schraubendreherbits.

Wie reinige ich meine Bohrmaschine?

Ziehen Sie zuerst den Netzstecker. Reinigen Sie mit einem trockenen Tuch und verwenden Sie keine ätzenden Mittel auf Kunststoff. Halten Sie die Lüftungsschlitze frei. Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten von einem Fachmann überprüfen.

Welche Leistung hat die Bohrmaschine?

Die Bohrmaschine Bavaria BSM 850 E hat eine Leistungsaufnahme von 850 W bei einer Spannung von 230 V - 50 Hz.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter (Markierung 6) über dem Schalter. Drücken Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf. Schalten Sie nur im Stillstand um.

Welche Sicherheitsmaßnahmen sind zu beachten?

Tragen Sie stets eine Schutzbrille und eine Staubmaske. Verwenden Sie den Zusatzhandgriff, besonders in der Nähe von elektrischen Leitungen. Ziehen Sie vor Einstellungen oder Reinigung den Netzstecker. Arbeiten Sie nicht in der Nähe von entzündlichen Dämpfen oder Flüssigkeiten.

Wo erhalte ich Ersatzteile?

Wenden Sie sich an Ihren Händler oder den Einhell-Kundendienst. Verwenden Sie nur Original-Ersatzteile. Die 24-monatige Garantie deckt Material- und Herstellungsfehler ab, jedoch keine Folgeschäden.

BEDIENUNGSANLEITUNG Bavaria BSM 850 E EINHELL

Art.-Nr.: 42.585.30 I.-Nr.: 01011

BSM 850E

©Bitte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen

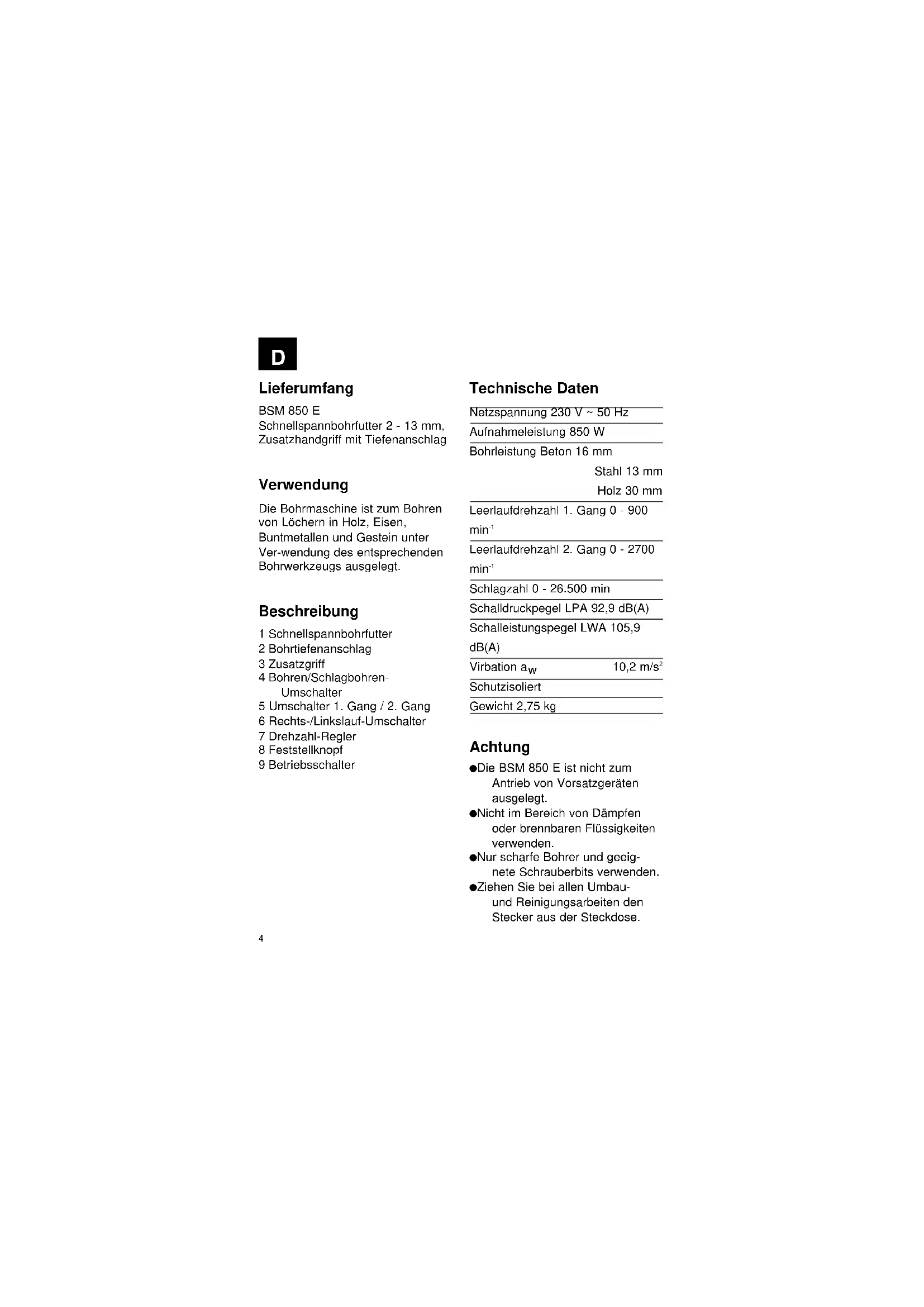

Schnellspannbohrfutter 2 - 13 mm, Zusatzhandgriff mit Tiefenanschlag

Verwendung

Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

Beschreibung

1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Umschalter 1. Gang / 2. Gang
6 Rechts-/Linkslauf-Umschalter
7 Drehzahl-Regler
8 Feststellknopf
9 Betriebsschalter

Technische Daten

Netzspannung 230 V \~ 50 Hz

Aufnahmeleistung 850 W

Bohrleistung Beton 16 mm

Stahl 13 mm

Holz 30 mm

Leerlaufdrehzahl 1. Gang 0 - 900 min ^-1

Leerlaufdrehzahl 2. Gang 0 - 2700 min ^-1

Schlagzahl 0 - 26.500 min

Schalldruckpegel LPA 92,9 dB(A)

Schalleistungspegel LWA 105,9 dB(A)

Virbation a_w 10,2 m/s ^2

Schutzisoliert

Gewicht 2,75 kg

Achtung

●Die BSM 850 E ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.

●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.

●Nur scharfe Bohrer und geeignete Schrauberbits verwenden.

●Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.

D

• Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.
  ●Das Gerät nicht am Netzkabel tragen.
  ●Den Stecker nicht durch Ziehen am Netzkabel aus der Steckdose entfernen.
• Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
• Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .
  ●Maschine nicht überlasten.
  ●Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.
  ●Kindern unzugänglich machen!
  ●Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
  ●In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
  ●Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
  ●Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.

●Verwenden Sie nur original Ersatzteile
●Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach En 50144-1 gemessen.
●Der Wert der ausgesendeten Schwingungen wurde nach EN 50144-1 ermittelt.

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.

●Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.

- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.

●Halten Sie die Lüftungsschlitze frei.

D

Schalter A mit Feststellknopf B sichern.

Ausschalten:

Schalter A kurz eindrücken.

Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl.

Durch Drehen der Rändelschraube im Schalter A können Sie die Drehzahl vorwählen.

Getriebeumschaltung Stellung 1. Gang

Ersteff Stellung 2. Gang

Schiebeschalter in Stellung Schlagbohren. Nur im Stillstand umschalten!

Hinweis: Beim Bohren in

Fliesen und Kacheln Stellung Bohren einstellen!

Schiebeschalter in Stellung Bohren. Nur im Stillstand umschalten!

Technische gegevens:

Netspanning : 230 V ~ 50 Hz
Stroomverbruik : 850 Watt
Boorvermogen: Beton 16 mm
	Staal 13 mm
	Hout 30 mm
Belastingstoerental : 0 - 900 min ^-1
Belastingstoerental : 0 - 2700 min ^-1
Kloptoerental : 0 - 26.500 min
Geluidsdrukniveau LPA 92,9 dB(A)
Geluidsprestatie-niveau LWA 105,9 dB(A)
Vibration a_w	10,2 m/s ^2
Gewicht 2,75 kg
Randgeaard

Attentie

Optagen effekt: 850 watt

Boreeffekt: Beton 16 mm

Stål 13 mm

Træ 30 mm

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB declares conformity with the EU Directive and standards marked below for the article disclosure in conformity suivants prior to
F declare la conformité suivante selon la directive CE et les normes concernant l'article
NL verklaart de volgende conformitelt in overeenstemming met de EU-richtlijn en normen voor het artikel
⑤ declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikel
Ilmolittaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
RUS заявляет о соответствии товара следующим директивам и нормам EC
HR izjavljuje sijedeću uskladjenost s odredbama I normama EU za artiki.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolui.

ürün ile ilgili olarak AB Yönetmelikleri ve Normlan gereğince aşağıdaki uygunluk açıkla masını sunar.
© ηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
attesterer følgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
© prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a norlem pre výrobok.
⑧ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Schlagbohrmaschine BSM 850 E

x 98/37/EG
87/404/EWG
x 73/23/EWG_93/68/EEC
R&TTED 1999/5/EG
97/23/EG
2000/14/EG: L_WM = dB; L_WA = dB
x 89/336/EWG_93/68/EEC
95/54/EG:
90/396/EWG
2002/88/EG:
89/686/EWG

EN 60745-1; EN 60745-2-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-4-2; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-11

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 42.585.30 I.-Nr.: 01011 Archivierung: BSM-0779-31-4175500-E

GARANTIE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GARANTIE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnir jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kocio, nachzuwissen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhatte Ausführung oder Materialienier zurückzutühren sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit besteht sich nicht auf natürliche Abnutzung oder Transportschädern, ferner nicht auf Schäden, die infolge Nichtbeschreibung der Montageanleitung und nicht normagermaßer Installation entstanden. Der Hersteller hallet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht emauert oder verlängt. Bei Garanteanspruch, Störungen oder Ersatzteilbestart wenden Sie sich bitte an.
