Bavaria BSM 850 E - Trapano EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano a percussione
Marca	Einhell
Modello	Bavaria BSM 850 E
Tensione di alimentazione	230 V - 50 Hz
Potenza assorbita	850 W
Capacità di foratura (calcestruzzo)	16 mm
Capacità di foratura (acciaio)	13 mm
Capacità di foratura (legno)	30 mm
Velocità a vuoto (1a marcia)	0 - 900 min⁻¹
Velocità a vuoto (2a marcia)	0 - 2700 min⁻¹
Frequenza di percussione	0 - 26 500 min⁻¹
Peso	2,75 kg
Livello di pressione acustica (LPA)	92,9 dB(A)
Livello di potenza acustica (LWA)	105,9 dB(A)
Vibrazione (impugnatura)	10,2 m/s²
Tipo di mandrino	Mandrino porta punte a serraggio rapido (2 a 13 mm)
Funzioni	Foratura, foratura a percussione, due velocità, senso di rotazione reversibile, regolazione elettronica della velocità
Commutatore di velocità	2 velocità meccaniche
Impugnatura ausiliaria	Sì, con arresto di profondità
Blocco dell'interruttore	Per funzionamento continuo
Doppio isolamento	Sì
Manutenzione	Pulire con un panno asciutto, controllare le spazzole in caso di eccessive scintille, mantenere libere le fessure di aerazione
Sicurezza	Scollegare prima di qualsiasi intervento, utilizzare occhiali e maschera antipolvere, impugnatura ausiliaria obbligatoria vicino a condutture elettriche
Garanzia	24 mesi dalla data di acquisto

Domande frequenti - Bavaria BSM 850 E EINHELL

Come cambiare la velocità del mio trapano Bavaria BSM 850 E?

Per cambiare la velocità, assicurarsi che l'apparecchio sia fermo. Utilizzare il commutatore 5 (Velocità 1 - Velocità 2) situato sulla parte superiore del motore. Posizione 1 per bassa velocità (0-900 giri/min) e posizione 2 per alta velocità (0-2700 giri/min).

Come utilizzare la funzione percussione?

Ruotare il commutatore rotante 4 in posizione 'foratura a percussione' (simbolo martello) solo quando il trapano è fermo. Per forare piastrelle o lastre, utilizzare la posizione 'foratura' (simbolo punta).

Qual è il diametro massimo di foratura nel calcestruzzo?

La capacità di foratura massima nel calcestruzzo è di 16 mm. Per l'acciaio è 13 mm e per il legno 30 mm.

Come regolare la velocità di rotazione?

La velocità è regolabile elettronicamente premendo più o meno forte l'interruttore di accensione/spegnimento 9. È anche possibile preselezionare una velocità ruotando la vite zigrinata situata nell'interruttore.

Posso utilizzare accessori diversi dalle punte?

No, secondo le istruzioni, la BSM 850 E non è prevista per l'azionamento di utensili adattabili. Utilizzare solo punte ben affilate e inserti per avvitamento adatti.

Come pulire il mio trapano?

Scollegare prima l'apparecchio. Pulire con un panno asciutto e non utilizzare prodotti corrosivi sulla plastica. Mantenere libere le fessure di aerazione. Se si verificano scintille eccessive, far controllare le spazzole di carbone da un specialista.

Qual è la potenza del trapano?

Il trapano Bavaria BSM 850 E ha una potenza assorbita di 850 W sotto una tensione di 230 V - 50 Hz.

Come invertire il senso di rotazione?

Utilizzare il commutatore di inversione del senso di rotazione (riferimento 6) situato sopra l'interruttore. Spingerlo a sinistra per rotazione oraria, a destra per antioraria. Commutare solo a motore fermo.

Quali sono le misure di sicurezza da rispettare?

Indossare sempre occhiali di protezione e una maschera antipolvere. Utilizzare l'impugnatura ausiliaria, specialmente vicino a condutture elettriche. Scollegare la spina prima di qualsiasi regolazione o pulizia. Non lavorare in prossimità di vapori o liquidi infiammabili.

Dove posso ottenere pezzi di ricambio?

Rivolgersi al proprio rivenditore o al servizio post-vendita Einhell. Utilizzare solo ricambi originali. La garanzia di 24 mesi copre difetti di materiale e fabbricazione, ma non danni successivi.

MANUALE UTENTE Bavaria BSM 850 E EINHELL

①SI prega, prima di assemblare ed avvi- are il trapano, di leggere attentamente le istruzioni sul funzionamento

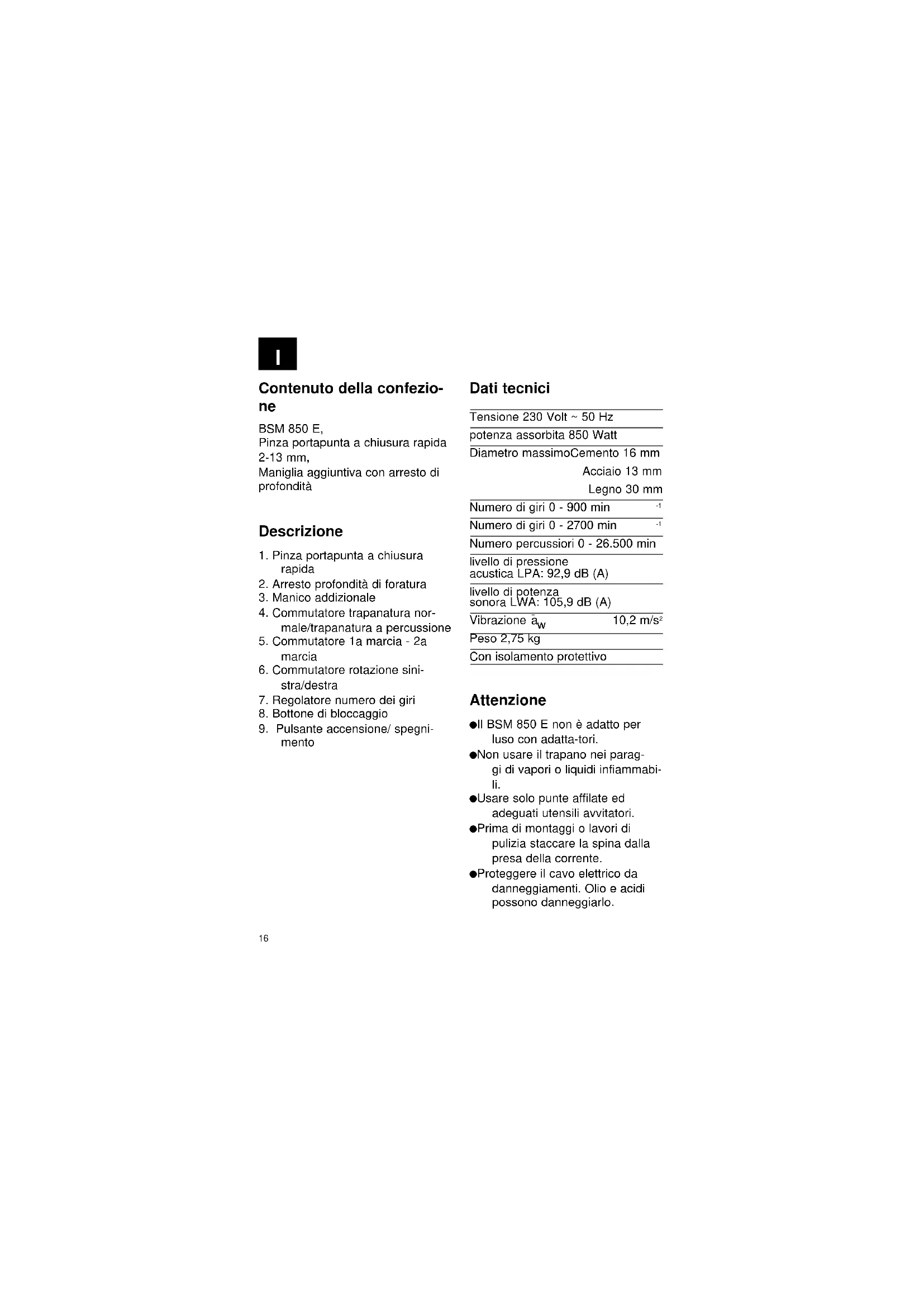

Contenuto della confezione

BSM 850 E,

Pinza portapunta a chiusura rapida 2-13 mm,

Maniglia aggiuntiva con arresto di profondità

Descrizione

1. Pinza portapunta a chiusura rapida
2. Arresto profondità di foratura
3. Manico addizionale
4. Commutatore trapanatura nor- male/trapanatura a percussione
5. Commutatore 1a marcia - 2a marcia
6. Commutatore rotazione sinistra/destra
7. Regolatore numero dei giri
8. Bottone di bloccaggio
9. Pulsante accensione/ spegnimento

Dati tecnici

Tensione 230 Volt ~ 50 Hz

potenza assorbita 850 Watt

Diametro massimoCemento 16 mm

Acciaio 13 mm

Legno 30 mm

Numero di giri 0 - 900 min -1

Numero di giri 0 - 2700 min

Numero percussiori 0 - 26.500 min

livello di pressione acustica LPA: 92,9 dB (A)

livello di potenza sonora LWA: 105,9 dB (A)

Vibrazione _w 10,2 m/s ^2

Peso 2,75 kg

Con isolamento protettivo

Attenzione

●II BSM 850 E non è adatto per luso con adatta-tori.
●Non usare il trapano nei paraggi di vapori o liquidi infiammabili.
●Usare solo punte affiliate ed adeguati utensili avvitator
- Prima di montaggi o lavori di pulizia staccare la spina dalla presa della corrente.
●Proteggere il cavo elettrico da danneggiamenti. Olio e acidi possono danneggiarlo.

1

● Non trasportare lapparecchio tramite il cavo.
●Non staccare la spina dalla presa della corrente tirando il cavo.
●Fare attenzione che linterrutto- re del trapano non sia bloccato quando si innesta la spina
●Srotolare completamente il cavo se si usa un tamburo per cavi. Sezione minima del conduttore: 1,5 mm.
●Non sovraccaricare la macchina.
- Assicure sufficientemente tutti i pezzi di lavoro.
●Lapparecchio non deve essere raggiungibile da bambini
●Lavorando a mani libere su scale o impalcature, assicurarsi di avere uno stabile appoggio.
- Localizzare eventuali cavi o condotte dellacqua o del gas nelle pareti, utilizzando un rivelatore di metalli.
- Usare maschere contro la polvere e portare occhiali di protezione durante lavori che producono polvere.
- Affidare eventuali lavori di riparazione soltanto a specialista elettrico.
- Impiegare soltanto pezzi di ricambio originali.
- Il rumore causato sul posto di lavoro può superare gli 85 dB

(A); in tal caso prendere le misure neces-sarie per proteggere l'operatore dal rumore. Il ru-more di questo apparecchio elettrico. È stato rilevato in funzione di EN 50144-1.

- Valore di vibrazione secondo la EN 50144-1, rilevato sullaim-pugnatura, corrisponde a 10,2 m/s ^2

Manutenzione

●Mantenere il trapano sempre pulito.
●Per la pulizia di parti di plastica non usare sostanze corrosive.
- Controllare le spazzole qualora si noti un elevato scintillio.
●Non otturare le fessure per laria.

I

Erinhardt E50 E 11 A B

Avviamento/Spegnimento

Per avviare: premere il pulsante A

Per funzionamento continuo:

arrestare il pulsante A con bottone di bloccaggio B

Per spegnere:

premere brevemente sul pulsante A

Scegliere il numero dei giri agendo pi" o meno forte sul pulsante A. Potete prescogliere il numero dei giri girando liapposita vite godronata sul pulsante A.

Cambio di velocità. Posizione per la 1ª marcia

Eltenati ELTA 800 T 33 Cambio di velocità Posizione per la 2ª marcia

Commutatore rotante in posizione per perforazione a percussione. Cambiare solo con utensile fermo!

Avvertenza: volendo trapanare piastrelle o marmette, commutare su trapanatura normale!

Commutatore rotante in posizione per perforazione. Cambiare solo con utensile termo!

Leverancens omfang

BSM 850 E,

I periodo di garanzia inizia nel glomo dell'acquisto e dura 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza

DK GARANTIBEVIS

Con riserva di apportare modifiche tecniche
