KVC 3122 A - Porszívó Koenic - Ingyenes használati útmutató

Készülék típusa	Szán alakú porszívó
Márka	Koenic
Modell	KVC 3122 A
Névleges teljesítmény	700 W
Tápfeszültség	220-240 V~, 50/60 Hz
Védelmi osztály	II
Tájékoztató éves energiafogyasztás	24,4 kWh/év
Hangteljesítményszint	78 dB(A)
Energiahatékonysági osztály	A
Szőnyegtisztítási hatékonyság	C
Kemény padlótisztítási hatékonyság	A
Porszennyezési osztály	A
A csomag tartalma	Porszívó, padlókefe, portörlő kefe, kerek bútor kefe, négyzet alakú bútor kefe, kemény padló kefe, használati útmutató, garanciajegy
Porgyűjtő típusa	Zsák nélküli, porgyűjtő tartállyal
Teleszkópos cső	Igen, reteszelő gombbal
Automatikus kábelfeltekercselő	Igen, visszahúzó gombbal
Teljesítménybeállítás	Teljesítményszabályozó +/- gombok
Szűrők	Főszűrő, motorszűrő, levegőkimeneti szűrő
Rendeltetésszerű használat	Száraz por és szennyeződések felszívása
Fontos biztonsági utasítások	Ne szívjon fel folyadékot, forró hamut, gyúlékony anyagokat. Tartsa távol a hőforrásoktól.

Gyakran ismételt kérdések - KVC 3122 A Koenic

Hogyan szereljem össze a porszívót?

Helyezze a szívótömlőt a tömlőcsatlakozóba, amíg be nem kattan. Rögzítse a padlókefét a teleszkópos cső alsó végéhez, a fogantyút pedig a felső végéhez. Állítsa be a cső hosszát a reteszelő mechanizmus csúsztatásával.

Hogyan ürítsem ki a porgyűjtő tartályt?

Nyomja meg a kioldó gombot a tartály aljának kinyitásához egy szemetes felett. Távolítsa el a szűrőt az ürítés előtt. Szerelje össze fordított sorrendben, ügyelve arra, hogy a szűrő nyila a fogantyú felé mutasson.

Hogyan tisztítsam meg a főszűrőt?

Távolítsa el a szűrőegységet a tartályból. Szedje szét és kopogtassa meg a por eltávolításához, majd mossa le tiszta vízzel. Teljesen szárítsa meg, mielőtt újra összeszereli. Győződjön meg arról, hogy a szűrő nyila a fogantyú felé mutat.

Mit tegyek, ha csökken a szívóteljesítmény?

Először ellenőrizze, hogy a tartály tele van-e, vagy a szűrők eltömődtek-e. Tisztítsa meg vagy cserélje ki a szűrőket (főszűrő, motorszűrő, levegőkimeneti szűrő). Ellenőrizze azt is, hogy a tömlő vagy a cső nincs-e eltömődve.

Szívhatok folyadékot ezzel a porszívóval?

Nem, a porszívó kizárólag száraz porhoz készült. Soha ne szívjon fel folyadékot, forró hamut vagy gyúlékony anyagokat, mert ez károsíthatja a készüléket vagy tüzet okozhat.

Hogyan állítsam be a szívóteljesítményt?

Használja a készüléken található +/- gombokat (G gombok) a teljesítmény beállításához. Nyithatja a segédlevegőterelőt a fogantyún a teljesítmény csökkentéséhez szőnyegeken.

Hogyan használjam a különböző keféket?

A padlókefe rendelkezik egy billenőkapcsolóval: nyomja le a kemény padlók szívásához, emelje fel a szőnyegekhez. A kerek és négyzet alakú kefék a kárpitozott bútorokhoz, a portörlő kefe a redők és rések, a kemény padló kefe pedig a parketták tisztításához való.

Hogyan tároljam a porszívót használat után?

Kapcsolja ki a készüléket és húzza ki a konnektorból. Tekerje fel a kábelt a visszahúzó gomb (H) megnyomásával. A teleszkópos csövet a padlókefével együtt akaszthatja a porszívó hátuljára a függőleges tároláshoz.

Mit tegyek, ha a kábel nem tekeredik fel megfelelően?

Győződjön meg arról, hogy a kábel feszes a visszahúzás során. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a kábel nincs-e megcsavarodva vagy elakadva. Soha ne használjon túlzott erőt.

Hol találok alkatrészeket?

Lépjen kapcsolatba a hivatalos vevőszolgálattal, vagy látogassa meg a www.koenic-online.com weboldalt. Csak a gyártó által ajánlott tartozékokat használja.

HASZNÁLATI ÚTMUTATÓ KVC 3122 A Koenic

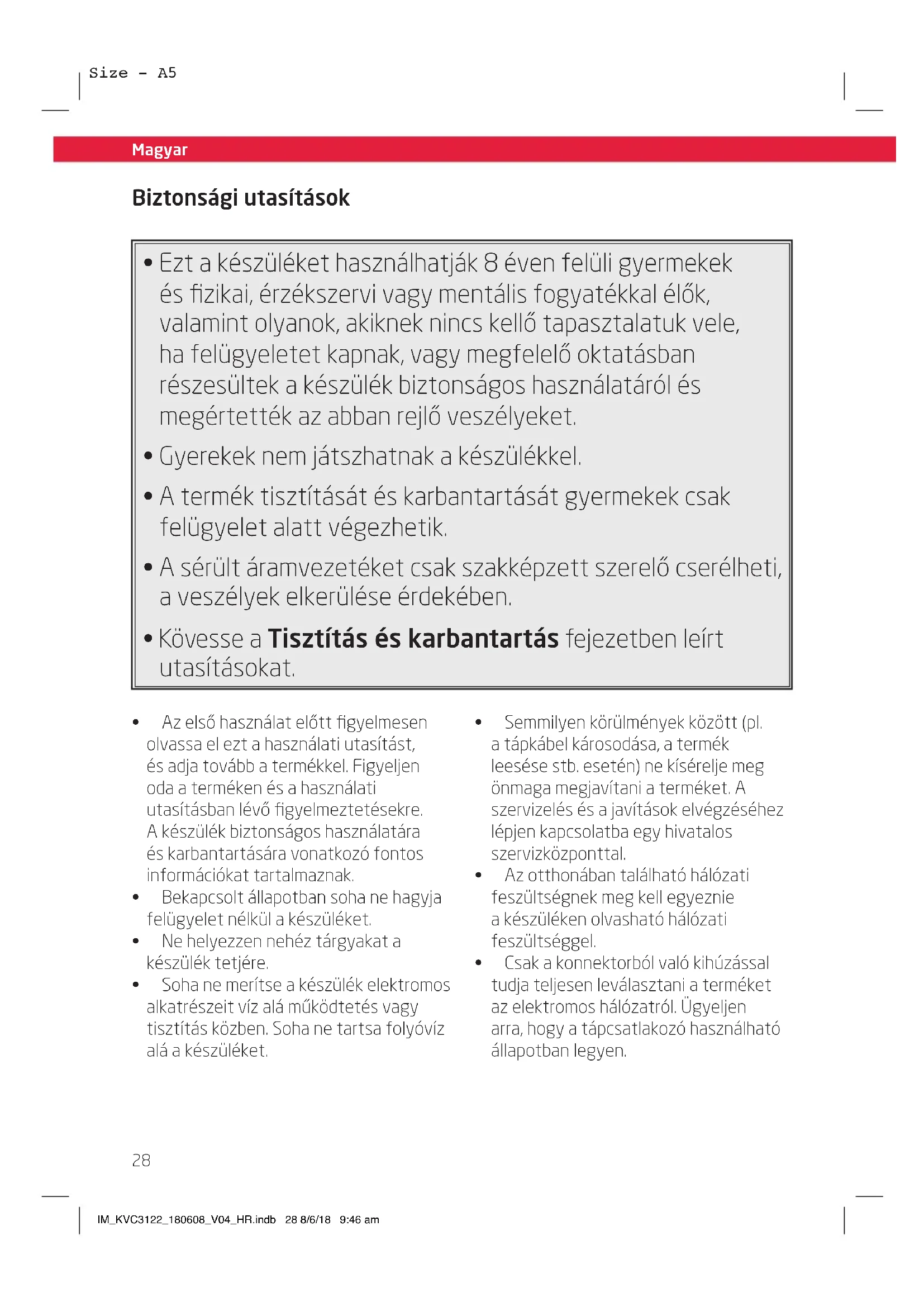

Biztonsági utasítások

• Ezt a készüléket használhatják 8 éven felüli gyermekek és fizikai, érzékszervi vagy mentális fogyatékkal élők, valamint olyanok, akiknek nincs kellő tapasztalatuk vele, ha felügyeletet kapnak, vagy megfelelő oktatásban részesültek a készülék biztonságos használatáról és megértették az abban rejlő veszélyeket.
• Gyerekek nem játszhatnak a készülékkel.
• A termék tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.
• A sérült áramvezetéket csak szakképzett szerelő cserélheti, a veszélyek elkerülése érdekében.

• Kövesse a Tisztítás és karbantartás fejezetben leírt utasításokat.

• Az első használat előtt figyelmesen olvassa el ezt a használati utasítást, és adja tovább a termékkel. Figyeljen oda a terméken és a használati utasításban lévő figyelmeztetésekre. A készülék biztonságos használatára és karbantartására vonatkozó fontos információkat tartalmaznak.

• Bekapcsolt állapotban soha ne hagyja felügyelet nélkül a készüléket.
• Ne helyezzen nehéz tárgyakat a készülék tetjére.

• Soha ne merítse a készülék elektromos alkatrészeit víz alá működtetés vagy tisztítás közben. Soha ne tartsa folyóvíz alá a készüléket.

• Semmilyen körülmények között (pl. a tápkábel károsodása, a termék leesése stb. esetén) ne kísérelje meg önmaga megjavítani a terméket. A szervizelés és a javítások elvégzéséhez lépjen kapcsolatba egy hivatalos szervizközponttal.

• Az otthonában található hálózati feszültségnek meg kell egyeznie a készüléken olvasható hálózati feszültséggel.
• Csak a konnektorból való kihúzással tudja teljesen leválasztani a terméket az elektromos hálózatról. Ügyeljen arra, hogy a tápcsatlakozó használható állapotban legyen.

Biztonsági utasítások Biztonsági utasítások

• Vigyázzon, hogy az áramvezeték ne sérüljön, ha éles sarkokkal vagy kiszögellésekkel kerül kapcsolatba.
• Tartsa távol a készüléket, beleértve az áramvezetéket és a csatlakozót is, mindenféle hőforrástól, mint például sütők, főzőlapok, vagy más hőtermelő készülékek/tárgyak.
• Csak a csatlakozónál fogva húzza ki a készüléket a konnektorból. A vezetéket ne húzza.
• A készüléket húzza ki a konnektorból, ha nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt kiegészítő alkatrészeket szerel fel vagy le.
• Csak száraz beltéri helységben használja a készüléket, odakint soha.
• Ez a termék nem alkalmas kereskedelmi használatra. Csak otthoni használatra való.
• Ügyeljen rá, hogy a motoregység és tápkábel ne legyenek vizesek.
• Ne használjon olyan alkatrészt, mely nem ehhez a készülékhez lett mellékelve, illetve amit nem a gyártó ajánll!
• Ez a készülék kizárólag háztartási használatra alkalmas.
• Mindig kapcsolja ki a készüléket, mielőtt a vezetékét kihúzná a konnektorból.
• A por eltávolítása előtt hagyja a készüléket megfelelő mértékben lehűlni.
• Ne fedje le a készüléket használat közben. Gyulladásveszély!

• A készülékkel ne szippantson fel semmiféle folyadékot. Ne szívjon fel a készülékkel égő cigarettacsikket, izzó parazsat, gyufát és hasonló tágyakat. Gyulladásveszély!

• Ne szívjon fel a készülékkel gyúlékony anyagokat és gázokat. Ne használjla a készüléket olyan helyiségben, ahol gyúlékony gázok vagy folyadékok vannak.

• Különös tekinettel járjon el szönyegek tisztításakor.
• Használat közben a készüléket tartsa távol a ruhájától, testétől (ujjak, ruhadarabok, arc stb.).
• Ne porszívózzon embert vagy állatot.
• Győződjön meg róla, hogy a hálózati kábel nem okoz boltásveszélyt.

Magyar

Gratulálunk!

Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, fi gyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra.

Rendeltetésszerű használat

A porszívó csak száraz por és kosz porszívózására alkalmas. A készülék bármi másra való felhasználása károsíthatja a készüléket vagy személyi sérülést okozhat. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatározott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövetkezett károkért, vagy személyi sérülésekért.

Az első használat előtt

Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal. Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval. A kicsomagolás után a Tisztítás és

karbantartás fejeztben leírtak szerint járjon el.

Ártalmatlanítás

Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal.

Tartalom

1 x porszívó
1 x padlókefe
1 x sarokszívófej
1 x kerek kárpittisztító fej
1 x szögletes kárpittisztító fej
1 x padlókefe kemény padlóhoz
1 x használati útmutató
1 x garancia kártya

Alkatrészlista

A Szívótömlő-markolat
B Szívótömlő-markolat kioldógomb
c Teleszkópos cső rögzítő mechanizmussal
D Portartály kioldógombok
€ Be-/kikapcsoló gomb
F Hordozófogantyú
G Szívóerő gomb +/-
H Kábelfelcsévélés gomb
Teleszkópos cső tartója
J Padlószívófej
K Kerék
L Résszívó fúvóka
M Szögletes bútorhuzat fúvóka
N Kerek bútorhuzat fúvóka
o Keménypadló kefe
P Szívótömlő-keret
Q Portartály
R Szívótömlő
S Légbeeresztő retesz

Műszaki adatok

Névleges feszültség : 220 - 240 V\~, 50/60 Hz

Névleges teljesítmény : 700 W

Védelmi osztály : II

• Ez egy általános célú porszívó
- Az Erp teszt módszer megfelel az (EU) No 666/2013, (EU) No 665/2013 & EN 60312:2013 szabványnak
- Részletes műszaki információkért látogasson el az alábbi honlapra, vagy lépjen kapcsolatba a gyártóval a műszaki dokumentáció miatt:

www.koenic-online.com

A porszívó összeszerelése

1 ábra. Illessze be a szívócsövet a csőcsatlakozóba. Győződjön meg róla, hogy a helyére kattant.
2 ábra. Tegye a padlószívófejet a teleszkópos cső alsó végére és a szívócső-markolatot a felső végére (rögzítő mechanizmussal rendelkező oldal).
3 ábra. Állítsa be a teleszkópcsövet a kívánt hosszra a zárszerkezet felcsúsztatásával, majd a teleszkópcső kihúzásával vagy összenyomásával.

A leszállított tartozékok használata Padlókefe

4 ábra. Kemény padlók porszívásához nyomja le a váltókapcsolót.
5 ábra. Kárpitozott területek porszívásához nyomja meg ismét a váltókapcsolót a kefék visszahúzásához.

Porkefe

6 ábra. Kárpitos bútorok, matracok, párnák, függönyök stb. porszívásához.

Sarokszívófej

7 ábra. Hajlatok, rések és sarkok porszívásához.

Padlókefe kemény padlóhoz

8 ábra. Kemény padlók és fa padlók porszívózásához. Védi a padlót az összekarcolódástól.

Működés

9 ábra. Húzza ki a csatlakozókábelt a kívánt hosszra, és illessze a csatlakozódugót az aljzatba.
10 ábra. Nyomja meg a be/kikapcsoló gombot a porszívó be- és kikapcsolásához. A teljesítményszabályozó +/- gomb segítségével állíthatja be a kívánt szívóerőt.

Ötlet: Ha csak nehezen lehet kárpitozott területeken húzni a porszívó fejét a túl nagy szívóerő miatt, állítsa lejjebb a szívási teljesítményt a fogantyún a segéd levegő csapószelep megnyitásával.

11 ábra. Kapcsolja ki a porszívót használat után, és húzza ki a csatlakozódugót, amikor végzett a munkával.
12 ábra. Az automata kábel visszahúzó kapcsoló megnyomásával tekercselje vissza a tápkábelt a kábeltároló eszköz köré. Eközben tartsa kifeszítve a kábelt, ha lehetséges.

Készenléti rendszer a porszívózás szüneteire

13 ábra. A padlokefe együtt a porszívón tárolhatja a teleszkópcsövet, ha rövid időkre szünetet tart a porszívózás alatt. Helyezze a padlokefe a készenlétbe helyezett tartozékokkal együtt a készenléti rendszerbe.

Szállítás és tárolás

14 ábra. A porszívót a portartály fedelén levő mélyedésben a fogantyú megfogásával viheti. A porszívó tárolásához a szívócső a padlókefével együtt álló helyzetben szerelhető a porszívó hátuljára.

Tisztítás és karbantartás

Vigyázat

• Tisztítás során soha ne használjon oldóvagy súrolószereket, kemény keféket, fémes vagy éles tárgyakat. Az oldatok károsak lehetnek az emberi szervezetre és a műanyag alkatrészekre, míg a súrolószerek és eszközök felsérthetik a felszín(eke)t.
• Soha ne merítse vízbe a készülék elektromos alkatrészeit működés vagy tisztítás közben. Soha ne tartsa a készüléket folyóvíz alá.

Magyar

A portartály ürítése

15 ábra. Ha a szívási teljesítmény csökken, ki kell üríteni a portartályt, a szűrőket pedig meg kell tisztítani. A porgyűjtő tartályt tanácsos házon kívül kiüríteni.
a) Vegye le a szívócsövet a portartályról. Nyomja meg a kioldó eszközt, és vegye ki a szűrőt előrehúzással.
b) A portartály ürítéséhez egyszerűen nyomja meg alul a kioldást, hogy a tartály alja kinyíljon, a por pedig kihullhasson. Tartsa a portartályt egy szeméttartó fölé, miközben üríti.
c) Lazítsa meg a szűrő fedelét, majd vegye ki a teljes szűrőbetétet a portartályból.
d) Szerelje ossze az előzőleg eltavolitott valamennyi komponenst. Forditott sorrendben vegezze az osszeszerelest. A szűrőbetét behelyezésekor figyeljen oda arra, hogy a szűrőn levő nyíl a tartály markolata felé mutasson.

A főszűrő tisztítása

16 ábra. a) Lazítsa meg a szűrő fedelét, majd vegye ki a teljes szűrőbetétet a portartályból. Teljesen szedje szét a szűrőt darabjaira. Mozgassa meg a szűrőt, hogy eltávolítsa a port és vízzel tisztítsa meg az összes alkatrészt. majd alaposan szárítsa meg.

b) Szerelje ossze az előzőleg eltavolitott valamennyi komponenst. Forditott sorrendben vegezze az osszeszerelest. A szűrőbetét beillesztésekor figyeljen oda arra, hogy a szűrőn levő nyíl a tartály markolata felé mutasson.

A motorszűrő tisztítása

17 ábra. Vegye ki a motorszűrőt, és ütögetéssel távolítsa el a port. Majd tegye vissza. Szerelje össze az előzőleg eltávolított valamennyi komponenst. Fordított sorrendben végezze az összeszerelést.

Figyelmeztetés

Sohase használja a porszívót motorszűrő nélkül, ellenkező esetben a motor hamarosan szennyeződik, és kopás éri. Ha a motorszűrő elszennyeződik, a szívási teljesítmény lecsökken. Szerelje össze az előzőleg eltávolított valamennyi komponenst. Fordított sorrendben végezze az összeszerelést.

Az elszívó levegőszűrő tisztítása

18 ábra. Nyissa fel a csapószelepet, vegye ki a szűrőt, és ütögetéssel távolítsa el a port. Fordított sorrendben végezze az összeszerelést. A helyes irányban helyezze vissza a szűrőt úgy, hogy a megfelelő oldal nézzen a motor felé.

Hibaelhárítás

Amennyiben üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Amennyiben a probléma nem oldódik meg a Megoldás, részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval.

Hiba Lehetséges okok Megoldás
A készülék nem indul el	Megszakadt az áramellátás Ellenőrizze az áramellátást
A termék nem szívja fel a port vagy veszít a szívóteljesítményéből	A szűrők eltömődtekA portartály megteltA szívótömlőt/teleszkópos csövet eldugította a szennyeződésTisztítsa ki és mossa ki a szűrőketÜrítse ki a portartálytTisztítsa ki és mossa ki a szívótömlőt/teleszkópos csövet

• Energiahatékonysági osztály: A
- Tájékoztató jellegű éves energiafogyasztás 24,4 kWh/év, 50 tisztítási ciklus alapján. A tényleges Éves energiafogyasztás a készülék használati módjától függ.
• Tisztítási hatékonyság szönyegen: C
• Tisztítási hatékonyság kemény padlón: A
- Porkibocsátási hatékonyság: A
• Hangteljesítmény szint: 78 dB
• A névleges bemenő teljesítmény: 700 W

PRODUKTDATENBLATT // PRODUCT FICHE // FICHA DE PRODUCTO // FICHE PRODUIT

Imtron GmbH

KVC 3122 A
