CW 5 Klean!Star Q - Automata autómosó Kärcher - Ingyenes használati útmutató

Terméktípus	Automatikus portálos autómosó
Modell	CW 5 Klean!Star Q
Márka	Kärcher
Mosási magasság	2100-2900 mm, konfigurációtól függően
Teljes magasság	2930-3730 mm
Teljes szélesség (oldalsó kefékkel)	4040 mm
Mélység	2170 mm
A kefék átmérője (oldalsó és tető)	975 mm
Oldalsó kefék forgási sebessége	107 ford./perc
Tetőkefe forgási sebessége	127 ford./perc
Portál sebessége	0-24 m/perc
Elektromos táplálás	400 V / 50 Hz / 10-16 kW
Vízcsatlakozás	1 hüvelyk, nyomás 0,4-0,6 MPa, max 50 °C
Sűrítettlevegő-csatlakozás	1/2 hüvelyk, nyomás 0,6-0,8 MPa
Zajszint (mosás + szárítás)	87 dB(A)
Vízfogyasztás mosásonként (4,5 m-es jármű)	Körülbelül 50 liter (fagyálló nélkül)
Fő funkciók	Nagynyomású mosás, kefélés, habosítás, viaszolás, szárítás, zsírtalanítás, keréktisztítás
Biztonság	Vészleállító, biztonsági kapcsolók, borulásgátló védelem, biztonsági szelep
Karbantartás	Fúvókák, szűrők, sorompók napi tisztítása; heti, havi, féléves és éves karbantartás
Pótalkatrészek	Kizárólag Kärcher eredeti alkatrészek használata

Gyakran ismételt kérdések - CW 5 Klean!Star Q Kärcher

Hogyan indítsak el egy mosási programot?

Helyezze a járművet középre, állítsa le a motort, húzza be a kéziféket és hagyja el a járművet. Válassza ki a kívánt programot a képernyőn vagy a kártyaolvasón, majd nyomja meg a Indítás gombot.

Milyen típusú járművek moshatók?

Ez a berendezés személygépkocsik és zárt szállítójárművek mosására készült, a határméreteken belül (lásd műszaki adatok). Nem alkalmas speciális járművekhez, nyitott kabriókhoz, pótkocsikhoz vagy ikerabroncsos járművekhez.

Mit tegyek vészhelyzet esetén?

Azonnal nyomja meg a Vészleállító gombot a vezérlőpulton vagy a kártyaolvasón. A berendezés leáll. Az újraindításhoz oldja ki a gombot, és nyomja meg a kék vezérlőfeszültség gombot.

Hogyan karbantartsam a keféket?

Naponta ellenőrizze vizuálisan, hogy nincsenek-e idegen testek. Ellenőrizze a kopást: a minimális sörteszálhossz 50 mm-rel kevesebb, mint az új állapot. A szennyezett keféket nagynyomású tisztítóval tisztítsa.

Mit tegyek, ha a tisztítás nem megfelelő?

Ellenőrizze a tisztítószer szintjét, légtelenítse az adagolószivattyút, ellenőrizze a levegőnyomást (0,6 MPa) és a fúvókák állapotát. Ha a kefék elkoptak, cserélje ki őket.

Hogyan légtelenítsem az adagolószivattyút?

Forgassa a légtelenítő kart az óramutató járásával ellentétes irányba, állítsa az adagolást 100%-ra, nyomja meg a légtelenítő gombot, amíg a folyadék buborékmentesen nem jön ki, majd tegye vissza a kart zárt helyzetbe, és állítsa be az adagolást.

Mi a hosszabb idejű üzemen kívül helyezés menete?

Fejezze be az aktuális programot, kapcsolja a főkapcsolót 0 állásba, zárja el a víz- és sűrített levegő bevezetését, és távolítsa el a tisztítószereket. Fagy esetén aktiválja a fagyvédelmet.

Hol találom a pótalkatrészeket?

Kizárólag Kärcher eredeti alkatrészeket használjon. Látogasson el a www.karcher.com weboldalra, vagy lépjen kapcsolatba a Kärcher vevőszolgálattal.

Hogyan értelmezzem a pozícionáló lámpa jelzőfényeit?

Váltakozva villogó zöld jelzőfény = kézi üzemmód aktív; folyamatosan világít = mosás folyamatban; gyors váltakozó villogás = hiba; rövid villogás = vészleállító aktiválva.

Milyen napi karbantartást kell elvégeznem?

Tesztelje a vészleállító gombot és a biztonsági kapcsolókat, ellenőrizze az utasítótáblákat, ellenőrizze a tisztítószer szinteket, vizsgálja meg a nagynyomású tömlőket, tisztítsa meg a fúvókákat, ha eltömődtek, és ellenőrizze a fotoelektromos sorompókat.

HASZNÁLATI ÚTMUTATÓ CW 5 Klean!Star Q Kärcher

Tél. : [phone]

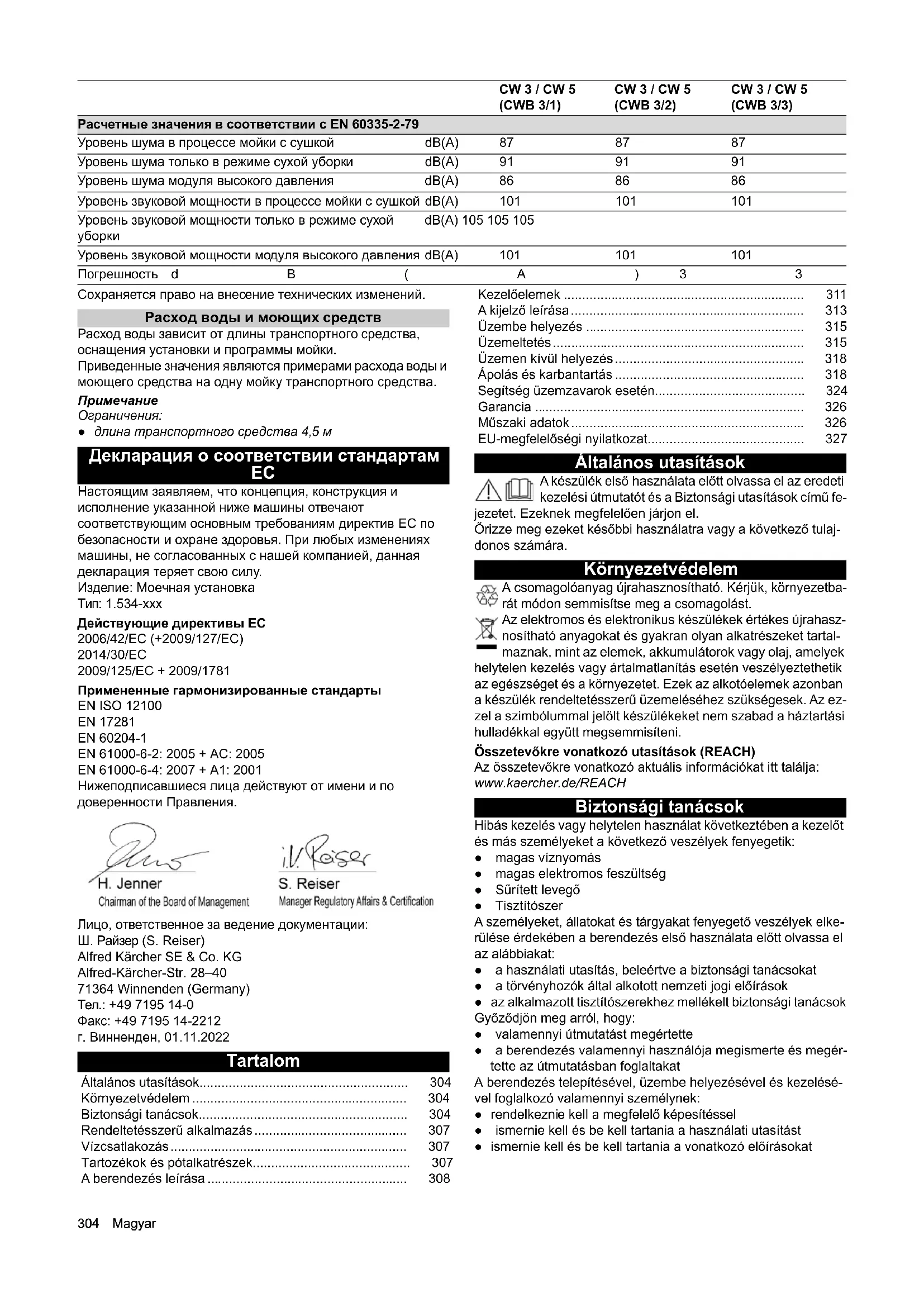

Általános utasítások	304
Környezetvédelem	304
Biztonsági tanácsok	304
Rendeltetésszerű alkalmazás	307
Vízcsatlakozás	307
Tartozékok és pótalkatrészek	307
A berendezés leírása	308

Kezelőelemek	311
A kijelző leírása	313
Üzembe helyezés	315
Üzemeltetés	315
Üzemen kívül helyezés	318
Ápolás és karbantartás	318
Segítség üzemzavarok esetén	324
Garancia	326
Műszaki adatok	326
EU-megfelelőségi nyilatkozat	327

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a Biztonsági utasítások című fekeknek megfelelően járjon el.

Örizze meg ezeket későbbi használatra vagy a következő tulajdonos számára.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartal-

maznak, mint az elemek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Biztonsági tanácsok

Hibás kezelés vagy helytelen használat következtében a kezelőt és más személyeket a következő veszélyek fenyegetik:

• magas víznyomás
  • magas elektromos feszültség
• Sürített levegő
• Tisztítószer

A személyeket, állatokat és tárgyakat fenyegető veszélyek elke-rülése érdekében a berendezés első használata előtt olvassa el az alábbiakat:

• a használati utasítás, beleértve a biztonsági tanácsokat
• a törvényhozók által alkotott nemzeti jogi előírások
• az alkalmazott tisztítószerekhez mellékelt biztonsági tanácsok Győződjön meg arról, hogy:
• valamennyi útmutatást megértette
• a berendezés valamennyi használója megismerte és megér-tette az útmutatásban foglaltakat

A berendezés telepítésével, üzembe helyezésével és kezelésével foglalkozó valamennyi személynek:

• rendelkeznie kell a megfelelő képesítéssel
• ismernie kell és be kell tartania a használati utasítást
• ismernie kell és be kell tartania a vonatkozó előírásokat

Ügyeljen arra, hogy önkiszolgáló üzemmód esetén a berendezés valamennyi használója jól látható információs táblák segítségével tájékoztatást kapjon:

• a lehetséges veszélyekröl
• a biztonsági berendezésekröl
• a készülék kezeléséről

A használati utasítást a mosó berendezés üzemeltetője vezeti be a helyi és a személyzeti feltételeknek megfelelően egy kézikönyvben. A kézikönyvet a munkahelyen történő elhelyezéssel vagy kihelyezéssel kell közzétenni.

Veszélyfokozat

⚠ VESZÉLY

- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sé- rülésekhez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sé-rülésekhez vagy halálhoz vezethet.

⚠ VIGYÁZAT

- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

Előírások és irányelvek

A berendezés működtetésére a Német Szövetségi Köztársaság következő előírásai és irányelvei vonatkoznak (elérhetőség: Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• BGV A1 balesetmegelőzési előírás, „Általános rendelkezések”
  • EN 17281 Jármű mosóberendezések biztonsága
• Működési biztonságról szóló rendelet

Jármű mosóberendezések

A jármű mosóberendezések működtetése, felügyelete, ápolása, karbantartása és ellenőrzése csak olyan személyek által végezhető, akik ismerik a munkát és a használati utasítást, valamint a berendezéssel kapcsolatos veszélyeket.

Ásványi olajat tartalmazó szennyvíz

FIGYELEM

A járművek általi környezetszennyezés

Szivárgó olajok.

Védje a talajt, és a használt olajat környezetbarát módon ártalmatlanítsa.

Ne engedje, hogy a gépolaj vagy az ásványi olajat tartalmazó szennyvíz a talajba vagy vizekbe jusson.

Dolgozza fel a szennyvizet, mielőtt a szennyvízcsatornába engedné.

Tartsa be a vonatkozó helyi jogszabályokat és a szennyvízre vonatkozó rendelkezéseket.

Önkiszolgálás

Az önkiszolgáló autómosók esetén az üzemeltetés során elérhetőnek kell lennie egy olyan személynek, aki ismeri az autómosót, és meghibásodás esetén végre tudja hajtani a veszélyek elkerülése érdekében szükséges intézkedéseket, vagy gondoskodni tud azok végrehajtásáról.

A mosó berendezés felhasználója számára a mosóhelyen jól láthatóan közzé kell tenni a mosó berendezés kezeléséről és rendeltetésszerű használatáról szóló információkat.

Karbantartás és állagmegőrzés

A karbantartási és állagmegőrzési munkákat csak akkor szabad elvégezni, ha az autómosó ki van kapcsolva.

⚠ FIGYELMEZTETÉS

A gép mozgása okozta sérülésveszély

A karbantartási és állagmegőrzési munkák elvégzése előtt kapcsolja ki a berendezést.

Gondoskodjon róla, hogy a fökapcsolót ne lehessen újra bekapcsolni, pl. lakat használatával.

Tisztítószerrel együtt történő használat

⚠️FIGYELMEZTETÉS

A tisztítószerekben lévő egészségre káros anyagok veszélye Vegye figyelembe a tisztítószerek biztonsági adatlapjait.

Tartsa be az előírt biztonsági intézkedéseket.

Viselje az előírt védőruházatot, például védőszemüveget és vé-dőkesztyűt.

FIGYELEM

A korrózió fokozott kockázata a nem megfelelő tisztítósze- rek alkalmazása miatt

Ne alkalmazza a következő tisztítószereket a berendezésen:

A mosócsarnok tisztítására szolgáló tisztítószerek.

A mosó berendezés külső tisztítására szolgáló tisztítószerek.

Savas tisztítószerek.

Olyan tisztítószerek, amelyeket külön berendezéssel kell a járművön alkalmazni (pl. felnitisztító).

Szennyvízkezelésre szolgáló szerek.

A portálmosó berendezés kezelése

⚠ VESZÉLY

A portálmosó berendezés kezelésével kapcsolatos veszélyek

Akadályozza meg az illetéktelen személyek belépését a portálmosó berendezésbe.

Jelenítsen meg egyértelmű és állandó hivatkozást a hozzáférés tilalmára.

Csúszásveszély

FIGYELEM

Nedvesség okozta csúszásveszély

A berendezés területére lépve viseljen megfelelő lábbelit és mo- zogjon óvatosan.

Tájékoztassa az ügyfeleket a csúszásveszély megfelelő és tartós kitáblázásával.

A berendezés kezelése

⚠ FIGYELMEZTETÉS

A hibás működtetés miatti veszélyek

A berendezést kezelő személyek:

ismerniük kell a berendezés üzemeltetését,

igazolniuk kell, hogy tudják üzemeltetni a berendezést,

kifejezett jogosultsággal kell rendelkezniük a berendezés üzemeltetésére.

A használati utasításnak minden üzemeltető számára hozzáférhetőnek kell lennie.

A berendezést 18 éven aluli személyek nem működtethetik. Ez nem vonatkozik a 16 éven felüli tanulók általi, felügyelet alatti üzemeltetésre.

⚠ FIGYELMEZTETÉS

A földön fekvő tárgyak vagy vezetékek miatti botlásveszély

A berendezés üzembe helyezése előtt távolítsa el a mosóhelyen fekvő tárgyakat.

Fagyveszély

⚠️FIGYELMEZTETÉS

A berendezés jegesedéséből eredő sérülés és károsodás veszélye

Fagyveszély esetén ürítse ki a vizet a berendezésből.

Gondoskodjon a közlekedési útvonalak csúszásmentességéről (pl. padlófűtés, kavicsszórás).

Munkahely

A berendezés üzembe helyezése a kezelőpanel vagy egy mosó-kártya/kódleolvasó használatával történik.

• A mosás előtt az utasoknak el kell hagyniuk a járművet.
• A mosási folyamat alatt tilos a berendezés területére lépni.

Veszélyforrások

Általános veszélyek

⚠ VESZÉLY

Sérülésveszély a kifúvott sűrített levegő, a fúvóka kimeneténél jelentkező magasnyomású víz, valamint a levegőben lévő szennyrészecskék vagy hasonlók miatt a forgó kefék területén!

A feloldódó szennyrészecskék vagy tárgyak sérülést okozhatnak az embereknek vagy állatoknak.

A sürített levegő vagy a magasnyomású víz kikapcsolt berendezés mellett is nyomás alatt állhat.

Gondoskodjon róla, hogy a csarnok padlóján ne feküdjenek la- zán rögzített tárgyak.

Óvatosan működtesse a sürítettlevegő-berendezést és a magasnyomású rendszert.

A karbantartási munkálatok során viseljen védőszemüveget.

Robbanásveszély

⚠ VESZÉLY

Robbanásveszély

Ne üzemeltesse a berendezést robbanásveszélyes területek közelében. Ez alól kivételt képeznek a kifejezetten kijelölt és a megfelelő jelzéssel ellátott berendezések

Ne használjon tisztítószerként robbanásveszélyes vagy mérgező anyagokat, például:

• benzin
• fütőolaj vagy dízel üzemanyag
• oldószer
  • oldószert tartalmazó folyadékok
• savak
• aceton

Megjegyzés

Ha nem biztos a dolgában, érdeklődjön a gyártótól.

Halláskárosodás

A berendezés által kibocsátott zaj a rövid távú terhelés miatt biztonságos a mosó vendégei számára.

Megjegyzés

A berendezés bejárati oldalán a zajterhelés száraz üzem esetén 91 dB(A).

⚠️FIGYELMEZTETÉS

A kezelőszemélyek halláskárosodása száraz üzem esetén Száraz üzem során viseljen fülvédőt.

A géptérben uralkodó nagy hangerő miatt halláskárosodás léphet fel

Ha a géptérben tartózkodik, viseljen megfelelő hallásvédőt.

Elektromos veszélyek

⚠ VESZÉLY

Áramütés veszélye!

Soha ne érintse meg az elektromos alkatrészeket és vezetékeket nedves kézzel.

Bizonyosodjon meg arról, hogy az elektromos csatlakozó vezetékek vagy a hosszabbító kábelek átkelés, nyomás, rángatózás vagy hasonlók miatt nem sérülhetnek.

Védje a kábeleket a hőtől, az olajtól és az élektől.

Soha ne irányítsa a vízsugarat elektromos eszközre vagy berendezésre.

Védje meg a munkaterületen lévő összes feszültség alatt álló részt a vízsugaraktól.

A berendezést csak megfelelően földelt áramforráshoz csatlakoztassa.

A berendezés elektromos részein csak szakképzett villanyszere- lő végezhet munkát.

Egészségre veszélyes anyagok

⚠ VESZÉLY

Életveszélyes anyagok miatti veszélyek

Kérjük, vegye figyelembe a tisztítószerekre vonatkozó mellékelt és kinyomtatott utasításokat.

Soha ne igyon a berendezésből kifolyó vízből! A hozzáadott tisz-títószerek miatt nem ivóvíz-minőségű.

Vegye figyelembe az előkészítő berendezés gyártójának csírázásgátlásra vonatkozó előírásait, ha az üzem működtetéséhez ipari vizet használ.

Gondoskodjon róla, hogy ne jussanak a mosó berendezésbe olyan anyagok, amelyek általában a járművek kültéri tisztitása során nem alkalmazandók (például nehézfémek, peszticidek, radioaktív anyagok, széklet vagy fertőző anyagok).

Az áramkimaradás veszélye

A berendezés áramkimaradás utáni, ellenőrizetlen újraindítását konstruktív intézkedésekkel ki kell zárni.

Szennyvíz miatti környezeti veszély

Tartsa be a helyi szennyvízelvezetési előírásokat.

Karbantartás és felügyelet

A berendezés biztonságos üzemeltetése és a karbantartás, felügyelet és ellenőrzés során fellépő veszélyek megelőzése érdekében a vonatkozó utasításokat be kell tartani.

Karbantartás és állagmegőrzés

A karbantartási és állagmegőrzési munkákat szakképzett személynek kell elvégeznie rendszeres időközönként a gyártó utasításainak megfelelően. Tartsa be a vonatkozó rendelkezéseket és biztonsági előírásokat. Csak szakképzett villamos szakember végezhet munkát az elektromos berendezésen.

⚠️FIGYELMEZTETÉS

A gép mozgása okozta sérülésveszély

A karbantartási és állagmegőrzési munkák elvégzése előtt kapcsolja ki a berendezést.

Gondoskodjon róla, hogy a főkapcsolót ne lehessen újra bekapcsolni, pl. lakat használatával.

⚠️FIGYELMEZTETÉS

A berendezés lekapcsolása után a nyomás alatt lévő sürített levegős tartályok és vezetékek sérülésének veszélye

Nyomásmentesítse a berendezést a berendezésen történő munkavégzés előtt.

Ellenőrizze a nyomásmentességet a karbantartó egység ma- nométerén.

⚠️FIGYELMEZTETÉS

Sérülésveszély a nyomás alatt lévő magasnyomású rendszer miatt a berendezés kikapcsolása után

Mielőtt bármilyen munkát végezne a berendezésen, kapcsolja le a magasnyomású rendszert a nyomás alól.

Felügyelet

A mosó berendezés biztonságos állapotát az első üzembe helyezés előtt, majd ezt követően legalább félévente szakképzett személynek kell ellenőriznie.

Az ellenőrzésnek ki kell terjednie a következőkre:

- A külsőleg látható kopás vagy károsodás vizuális vizsgálata

- Funkcionális ellenőrzés

- Az önkiszolgáló berendezéshez tartozó biztonsági berendezések teljességének és hatékonyságának ellenőrzése naponta a működés megkezdése előtt, a megfigyelt berendezések esetén szükség szerint, de legalább havonta egyszer.

Eredeti alkatrészek alkalmazása

Kizárólag a gyártó eredeti alkatrészeit vagy a gyártó által ajánlott alkatrészeket alkalmazza, eltérő esetben a jótállás megszűnik.

Tartsa be az ezekhez az alkatrészekhez mellékelt biztonsági és használati utasításokat.

Ez a következőkre vonatkozik:

• Pótalkatrészek és kopó alkatrészek
• Tartozék alkatrészek
- Üzemanyagok
- Tisztítószer

Biztonsági berendezések

Az alvázmosó készülék ellátására szolgáló nagynyomású szivattyúk és a nagynyomású mosók a következő biztonsági berendezésekkel rendelkeznek.

Biztonsági szelep

A biztonsági szelep a megengedett üzemi túlnyomás túllépése- kor kinyílik és a víz nyomásmentesen a szabadba folyik.

Rendeltetésszerű alkalmazás

Ez az autómosó kizárólag alapfelszereltségű személygépkocsik és zárt furgonok külső tisztítására szolgál.

A rendeltetésszerű használat a következőket is magába foglalja:
- Tartsa be az ebben a használati utasításban található útmutatásokat.
- Vegye figyelembe az ellenőrzési és karbantartási utasításokat.

FIGYELEM

A CareTouch kefék használata során bekövetkező járműkárosodás veszélye

Szerelje fel a berendezést magasnyomású beépítő készlettel vagy tisztítsa meg a járműveket a Care Touch kefék használata előtt.

Vegye figyelembe a méreteket

A járművek és a mosó berendezés károsodásának elkerülése érdekében, a berendezéssel kizárólag személygépkocsik és zárt tehergépjárművek tisztíthatók, a megadott határértékek betartásával, lásd a következő fejezetet Műszaki adatok.

Vízcsatlakozás

Az ivóvízhálózat védelmének céljából cselekedjen az EN 1717 szabvány előírásainak megfelelően és használjon, 5-ös típusú hálózati elválasztót a berendezés és az ivóvízhálózat között.

Üzembe helyezés

A berendezést csak szakképzett személyzet helyezheti üzembe. Az üzembe helyezés során be kell tartani a helyileg érvényes biztonsági előírásokat (pl. a berendezés és épület közötti távolság).

Előrelátható hibás használat

A berendezés nem rendeltetésszerű használata tilos.

A nem rendeltetésszerű használatból eredő veszélyeztetésekért a kezelőszemély vállal felelősséget. A dokumentációban leírtaktól eltérő célú használat tilos.

FIGYELEM

A járművek és a berendezés rongálódása a gépjárművekre vonatozó határértékek mellőzése miatt

Vegye figyelembe a jármű méreteire vonatkozó határértékeket, lásd az alábbi fejezetet: Műszaki adatok.

A portálmosó berendezés nem alkalmas a következők tisztítására:

• Speciális járművek, például a szélvédő üveg fölött előre néző, vagy a hátsó ablak fölött hátra néző tető- vagy alkóvfelépít-ménnyel rendelkező járművek
• Építőipari gépek
• Utánfutós járművek
• Két- és háromkerekű jármüvek
• Dupla gumiabroncsokkal / ikerkerekekkel rendelkező járművek
  • Kisteherautók (opcionálisan lehetséges)
  • Nyitott tetejű kabriók
• Zárt tetővel rendelkező, de a mosó berendezéssel történő tisz-tításra való alkalmassággal kapcsolatos gyártói utasítással nem rendelkező kabriók

Ha nem tartja be az utasításokat, a gyártó nem vállal felelősséget az ebböl következő

• személyes károkért,
• anyagi károkért,
• állatoknak okozott sérülésekért.

Nem megfelelő tisztítószer

FIGYELEM

A korrózió fokozott kockázata a nem megfelelő tisztítósze- rek alkalmazása miatt

A berendezés nem használható a következő tisztítószerekkel:

• A mosócsarnok tisztítására szolgáló tisztítószerek.
• A mosó berendezés külső tisztítására szolgáló tisztítószerek.
• Savas tisztítószerek.
• Olyan tisztítószerek, amelyeket külön berendezéssel kell a jármüvön alkalmazni (pl. felnitisztító).
• Szennyvízkezelésre szolgáló szerek.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

A berendezés leírása

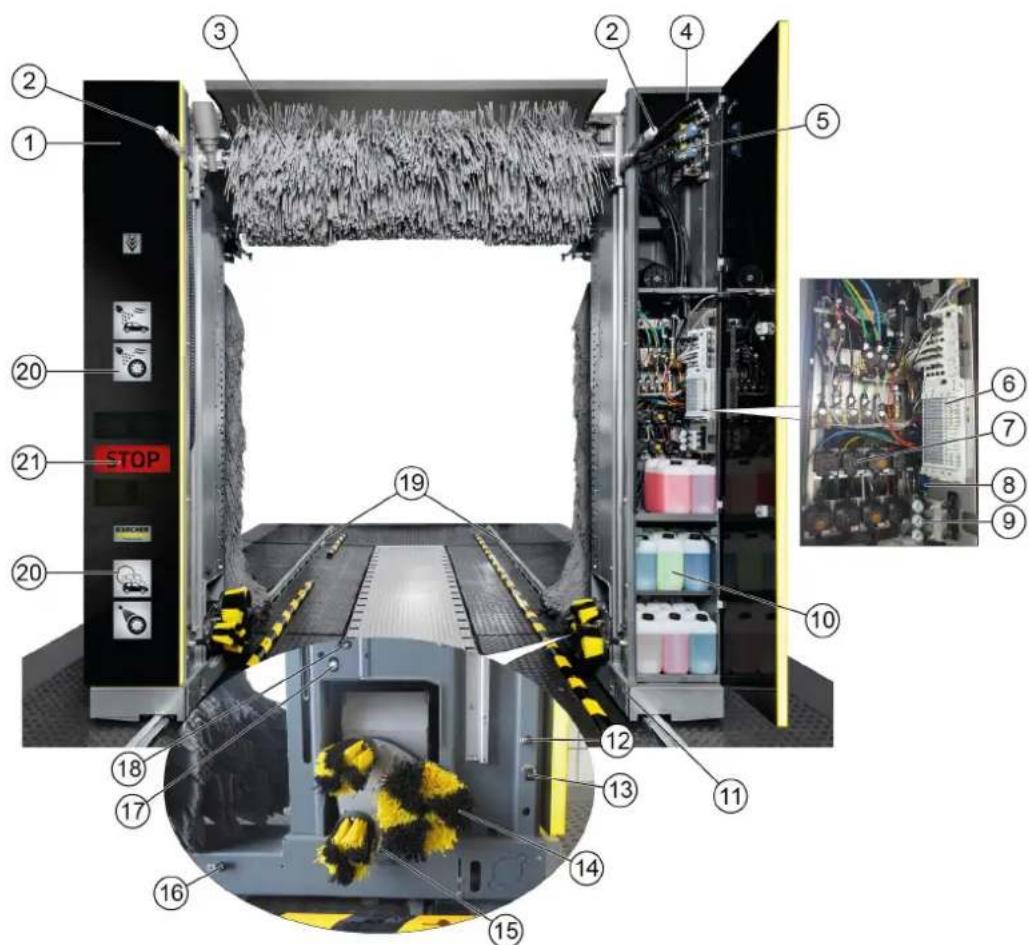

A berendezés áttekintése, bemeneti oldal

①1. oszlop
② A kefe bevizezésére szolgáló fúvóka (A1 / A2 / A3 kör opcionálisan a C3 helyett)
③Tetőkefe
④2.oszlop
⑤Magas nyomású szelepek
⑥Pneumatikus szelepsziget
⑦Adagoló szivattyúk
⑧Karbantartási egység
⑨Nyomáscsökkentő
⑩Tisztító- és ápolószerek
⑪Alváz
⑫Fúvókák: friss víz, szárítást támogató vegyi anyag, viasz (A1 kör)
⑬ Fúvókák: abroncshab / Abroncsok előpermetezése
14 Kerékmosó berendezés
⑮ Kerékmosásra szolgáló magasnyomású fúvóka / A kerékjárat tisztítása
⑯Fúvókák: hab, rovarok, intenzív alapmosás (B2 kör)
⑰Fúvókák: ipari víz, sampon (B1 kör)
⑱Magasnyomású fúvókák
19Járósínek
⑳Mosási fázis kijelző
21Pozicionáló lámpa

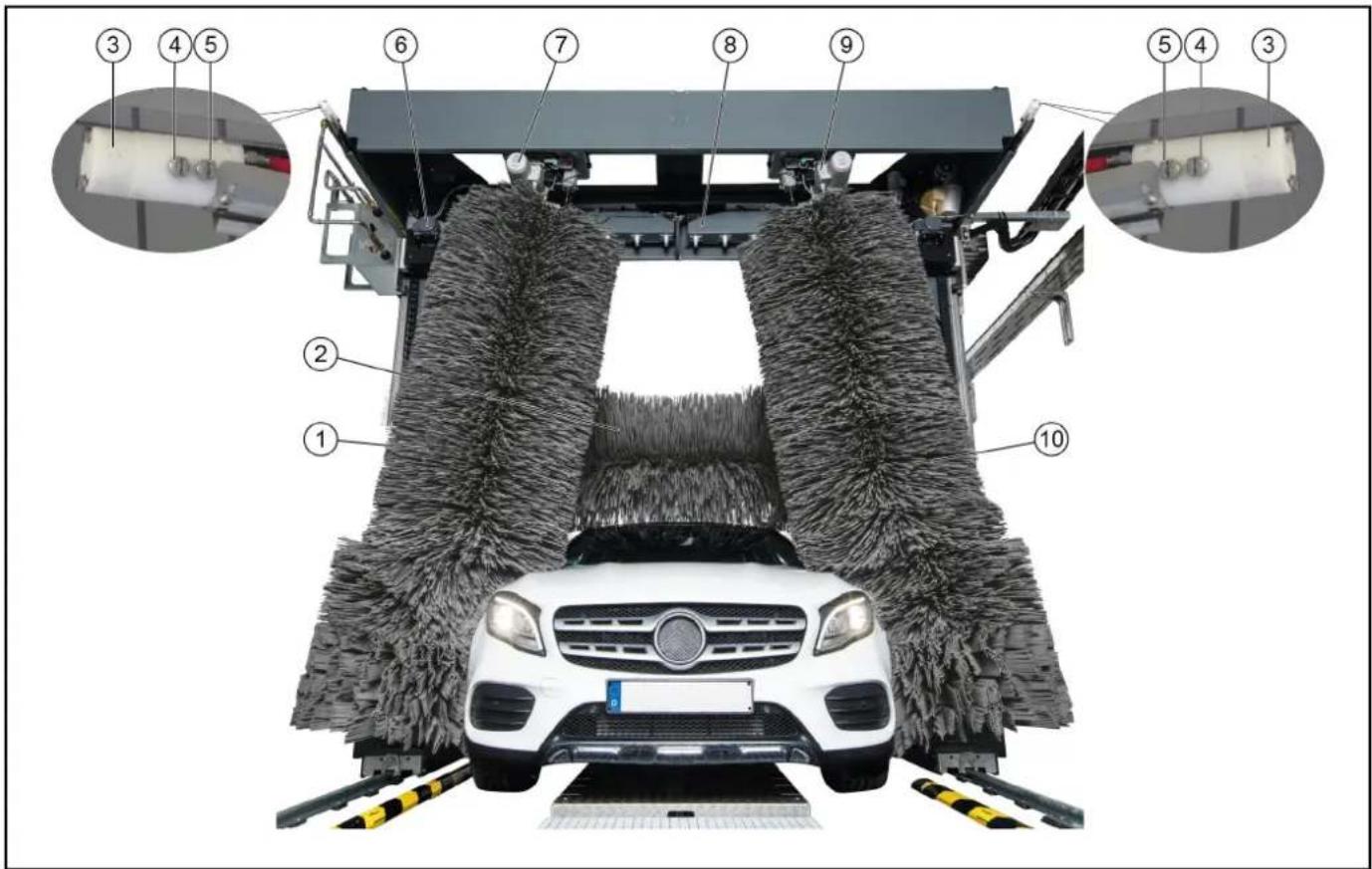

A berendezés áttekintése, kimeneti oldal

①2. oldalkefe
②Tetőkefe
③Fúvókák: polírozás (C3 kör)
④ Fúvókák: friss víz, szárltást támogató vegyi anyag, viasz (C2 kör)
⑤Fúvókák: ipari víz, sampon (C1 kör)
⑥Tető-ventilátormotor
⑦2. oldalkefe, forgómotor
⑧Tetőszárító
⑨1. oldalkefe, forgómotor
⑩1. oldalkefe

Standardkivitel

Oldalkefék

A forgó oldalkefék oldalról tisztítják meg a járművet az elülső és hátsó részeken.

Tetökefe

A forgó tetőkefe a jármű felső részét tisztítja meg a szennyeződéstől.

Kerékmosó berendezés (tányérkefe)

Az alapos felnitisztításhoz a mosó berendezés két kerékmosó berendezéssel van felszerelve. A kerekek helyzetét egy fénysorompó érzékeli.

A forgó keféket pneumatikus hengerek nyomják az abroncshoz. A kefék vízellátásáról a középen elhelyezett fúvóka gondoskodik.

Megjegyzés

Opcionálisan elérhető az állítható magasságú kerékmosó berendezés.

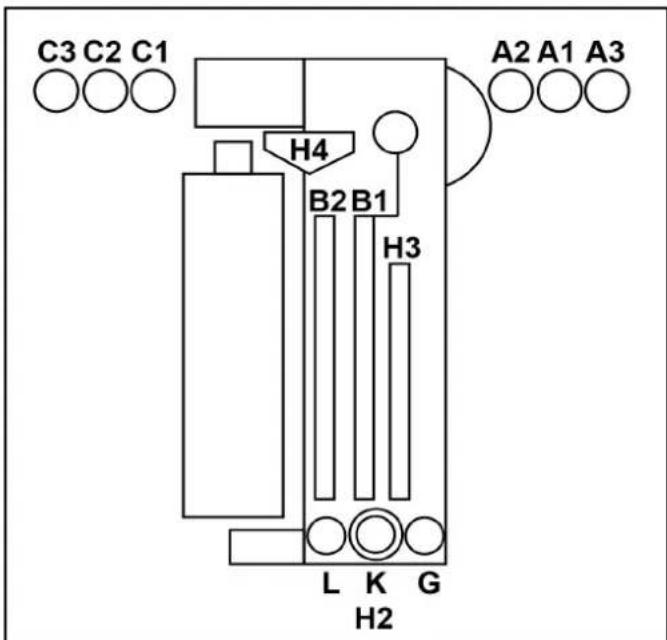

Fúvókák és szóróívek

A fúvókák és szóróívek gondoskodnak az ipari víz és friss víz jármüre juttatásáról.

Mosóprogramtól függően a vizet a berendezés tisztítószerrel és ápolószerrel keveri össze.

A1 = friss víz, száritást támogató vegyi anyag (CTH), viasz

A2 = ipari víz, sampon

A3 = polírozás (opcionális, C3 helyett)

B1 = ipari víz, sampon

B2 = hab, rovarok, intenzív alapmosás

C1 = ipari víz, sampon

C2 = friss víz, CTH, viasz

C3 = polírozás

G = Abroncsok elöpermetezése

L = Kátrányeltávolító

K = Gumifényezés

H 2 = magasnyomású kerékmosás

H 3 = oldalsó magasnyomású fúvókák

H4 = tetőmosó magasnyomású fúvókák

Habos mosás

Az elötisztításra szolgáló tisztítószer a hatóidő meghosszabbítása érdekében habként kerül felvitelre.

Szennyeződésszűrők

A szennyeződésszűrők összegyűjtik azokat a részecskéket, amelyek eltömíthetik a fúvókákat.

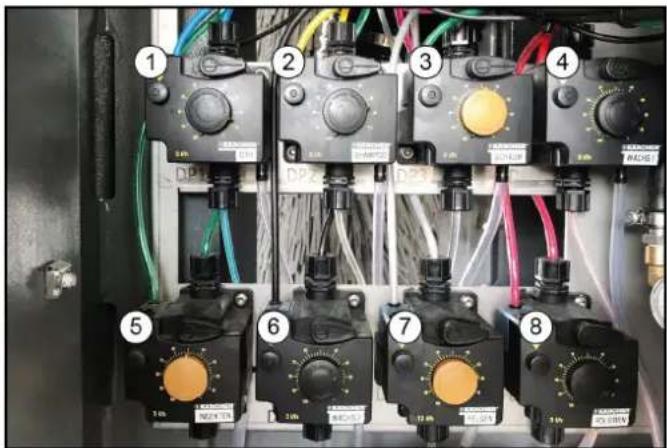

Adagoló szivattyúk

Az adagoló szivattyúk tisztítószereket és ápolószereket adnak a vízhez.

Szárító oldalsó fúvókák

A szárító fúvókák bocsátják ki a jármű oldalainak szárításához szükséges levegőt.

Tetőszárító

A szárító fúvókákat tartó rudak követik a jármű kontúrját. A beépített ventilátorok hozzák létre a jármű szárításához szükséges levegőáramlást.

Pozicionáló lámpa

A pozicionáló lámpának a következő funkciói vannak:

• A mosás elött a jármű pozicionálása.
• Mosás után a kihajtás irányának megjelenítése.
• Hibák jelzése.

Fénysorompó

A fénysorompó a következőket érzékeli:

• A jármű helyzete és kontúrjai.
• A járműkerekek helyzete.

Tisztító- és ápolószerek

A tisztítószer- és ápolószertartályok és adagoló szivattyúk a 2. oszlopban találhatók.

A 2. oszlopban maximum 8 tartály helyezhető el.

Ha több tartályra van szükség, az ellátás opcionálisan megoldható a müszaki helyiségből.

A szívótömlők, tartályok és hozzájuk tartozó adagoló szivattyúk ugyanolyan színnel vannak jelölve Az adagoló szivattyúk azono-sítása.

Név Megnevezés Fogyasz-		tás	Rendelési sz.
RM 896	Vehicle Pro Klear! RIM* 15-2	5ml 6.296-0	77.0
RM 890	Vehicle Pro Klear! Előmo-sás*	10-14ml 6.2	96-003.0
RM 891	Vehicle Pro Klear! Kefe* 7-10	ml 6 295-99	5.0
RM 892	Vehicle Pro Klear! Hab* 8-10	ml 6.295-99	8.0
RM 893	Vehicle Pro Klear! Száraz* 8-	12ml 6.296	001.0
RM 894	Vehicle Pro Klear! Csillogás*	10-15ml 6.2	95-993.0
RM 837	Vehicle Pro Klear! Plus** 15ml	6.2	95-779.0

* Hordóméret: 10 Liter
** Hordóméret: 20 Liter

Típustábla

A típustáblán találhatók a berendezés legfontosabb adatai.

Vezérlőszekrény

A berendezés vezérlőszekrénye az elosztónál található.

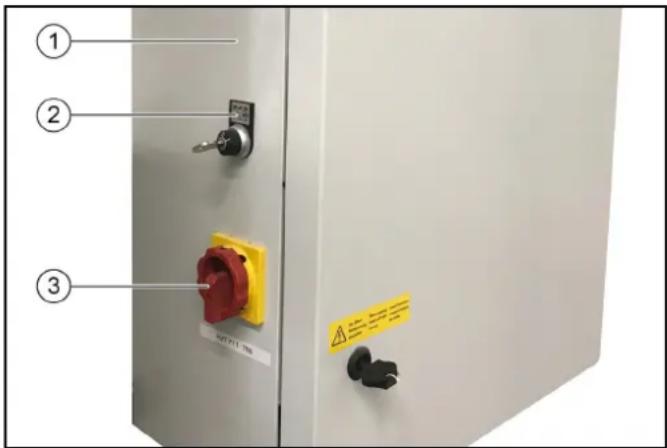

Elosztó

A berendezés fökapcsolója az elosztóra van telepítve.

Az elosztó a mosó berendezésen kívül, a műszaki helyiségben, vagy a mosó berendezés közelében található más alkalmas helyen található.

② Kulcsos kapcsoló, lásd Beépítő készlet - számrendszerek
- 0 = Berendezés KI
- 1 = Kezelés mosókártyaolvasóval
- 2 = Kezelés mosókártyaolvasóval és kezelőpanellel (kijelző)

③ Főkapcsoló, lásd Főkapcsoló

Vészleállítás

Személyek, vagyontárgyak és állatok veszélyeztetése esetén a rendszert azonnal ki kell kapcsolni a "VÉSZLEÁLLÍTÁS" gomb megnyomásával.

A "VÉSZLEÁLLÍTÁS" gomb helye:

• a mosókártya-/kódolvasó.
- a kezelőpanel.
- opcionálisan a mosócsarnok bejárata, ha nem található ott kezelőpanel vagy mosókártya-/kódolvasó.

Kezelöhely

A mosó berendezés a következőkkel együtt kerül szállításra:

• egy kijelzös kezelőpanel
  • egy mosókártya-/kódolvasó (opció)

billenés elleni védelem

Amennyiben az ügyfél a berendezést helytelenül használja, egy mechanikus biztosíték biztosítja a berendezés stabilitását a síneken.

Opciók

Mosókártyaolvasó/kódolvasó

Az önkiszolgáló mosó berendezés működtetéséhez mosókártya- olvasó vagy kódolvasó kerül alkalmazásra.

Megjegyzés

Az üzemeltetéshez szükséges mosókártyák/kódok az adott be-rendezésre vannak programozva.

Iparivíz-csatlakozás

Az iparivíz-csatlakozás teszi lehetővé az esővíz vagy újrafelhasznált víz alkalmazását a friss víz kiegészítéseként.

Bolygókefés kerékmosó berendezés

A tányérkefe helyett a bolygókefés kerékmosó berendezés 3 kefével van felszerelve.

Állítható magasságú kerékmosó berendezés

A kerékmosó berendezések továbbá kaphatók egy kiegészítő magasságátallítási lehetőséggel is.

Kerékjáratmosás

Mosó berendezésenként két további fúvókából érkező vízsugár gondoskodik a kerékjáratok, valamint a járműküszöb tisztításáról.

Alvázmosó berendezés

Az alvázmosó berendezéssel moshatók le a jármű alsó részei. Ebből a célból a berendezés két forgó fúvócsőn keresztül magas nyomással vizet permetez a teljes alsó részre.

Előpermetezés (rovarok oldása)

Az előpermetezésre szolgáló fúvókák felviszik a habot a jármű elülső felére. A hab vízből, előpermetező szerből és sürített levegőből áll.

Intenzív alapmosás

A helyhez kötött fúvókákból előtisztítószer kerül a jármüre.

A hab vízböl, előpermetező szerböl és sűrített levegőböl áll.

Abroncshab

A 2 helyhez kötött habosítófej víz és tisztítószer sürített levegővel habosított keverékével tisztítja az abroncsokat.

Magasnyomású mosás

A magasnyomású mosás megszünteti a jármű felületének durva szennyeződéseit. A homokszemcsékből vagy hasonlókból származó karcolások kockázatának minimalizálásával a HD-tisztítás jelentősen hozzájárul a festékbarát tisztításhoz.

Különböző változatok választhatók:

• Munkanyomás: 16 bar (1,6 MPa)
• Munkanyomás: 60 bar (6 MPa)
- Munkanyomás: 70 bar (7 MPa), magasnyomású pumpa ren-delkezésre áll (portál)

Habviasz

A szárítást támogató szerek fúvókái a szárítás előtt habviaszt visznek fel a járműre.

Hideg viasz

A hideg viasz fúvókák viasszal kevert vizet szórnak a jármüre. 2 különböző hideg viasz (1. viasz és 2. viasz) választható.

Fütés a tisztítószerekhez

A tisztítószerekhez tartozó fütés a 2. oszlopban található tisztító-szer-ellátás részen található.

Fagyvédő berendezés

A mosó berendezés fagyvédő berendezéssel is felszerelhető:

Ha fagyásveszély áll fenn, a víz automatikusan kiürül a vezeték-rendszerből.

A kiürítési folyamatot termosztát szabályozza.

Fordított ozmózis berendezés

A szárítást támogató szer fúvókáin keresztül a berendezés demi- neralizált vizet (helyszíni vagy opcionálisan kapható fordított oz- mózis berendezésből) vagy hozzáadott szárítást támogató szert tartalmazó friss vizet visz fel a járműre.

Habpolírozás

A 2 helyhez kötött habosítófej víz és tisztítószer sürített levegővel habosított keverékét juttatja a járműre. Ezt követi a mosókefékkel történő polírozási folyamat.

Biztonsági kapcsoló

A biztonsági kapcsolóra akkor van szükség, ha a mosó berendezés és a rögzített építmények (pl. falak, oszlopok, mosdók) közötti biztonsági távolságok nem tarthatók be. A biztonsági kapcsolók megakadályozzák, hogy ember szorulhasson a berendezés és fal közé.

Ha egy biztonsági kapcsoló akadályba ütközik, a mosó berendezés azonnal leáll.

Megjegyzés

Ellenőrizze az okot, ha a berendezést egy biztonsági kapcsoló állította le, és kérje meg a személyzet egy kompetens tagját a visszaállitására.

Fröcskölés elleni védelem

A fröcskölés elleni védelem védi a mosóhely közelében lévő területeket a fröccsenő szennyeződésektől és a forgó oldalkefék vízpermetétől.

A fröcskölés elleni védelem a futómű és az oszlopok külső felületéhez van rögzítve.

Kerékvetők

A kerékvetők feladata a jármű központi orientációjának biztosítása. Megakadályozzák, hogy a jármű túlságosan távol legyen a közepétől.

Távoli visszaállítás

A RESET (Visszaállítás) funkció megfelelő interfésszel támogatja a mosóberendezés távoli visszaállítását az alaphelyzetbe. A funkció külön paraméterrel aktiválható a berendezésvezérlésben.

• Használja ezt a funkciót kizárólag olyan országokban és helyeken, ahol a funkció használata engedélyezett.
• Biztosítsa a berendezés üzemeltetési helyszínének, pontosabban teljes mosócsarnok, illetve a berendezés teljes útvonalának videomegfigyelését és cselekedjen a létesítmény telepítési helye szerinti ország/önkormányzat által meghatározott előírások szerint.
• A távoli visszaállítást vezérlő személy köteles a videómegfigyelésen keresztül megbizonyosodni arról, a berendezés útvonalán senki sem tartózkodik. Ha egy adott személy inicializálja az említett funkciót, az adott személy köteles a kijelzett biztonsági megjegyzések (pl. előugró ablak) nyugtázására, így jelezve, hogy a berendezés és annak útvonala teljesen szabad.
• A berendezést saját rendszerében online integráló személy köteles a megfelelő biztonság, ill. kiberbiztonság biztosítására és a berendezéssel kapcsolatos kockázatok felmérésére.

Kapuvezérlés

A helyszíni portálvezérlést az autó-portálvezérlő szabályozza a mosási folyamathoz megfelelő jelekkel.

Különbséget tesz nyári kapuvezérlés és a téli kapuvezérlés között.

Nyári kapuvezérlés

• A mosás kezdete előtt a kapuk nyitva vannak.
  • A jármű behajthat.
• A mosás kezdetekor a kapuk becsukódnak.
• A mosás végét követően a kapuk kinyitnak, és nyitva is maradnak.

Téli kapuvezérlés

• A mosás kezdete előtt a bejáratí kapu be van csukva, ezért ki kell nyitni a járművel történő behajtás előtt. Ez például úgy történhet, ha mosókártyát helyezünk a mosókártyaolvasóba.
• A mosás kezdetekor (pl. a mosókártyaolvasón található "Start" gomb megnyomása) a bejárati kapu becsukódik.
• A mosás végén a kijárati kapu kinyílik, és a jármű kihajtása után ismét becsukódik.

Kezelőelemek

Vészleállítás

Személyek, vagyontárgyak és állatok veszélyeztetése esetén a rendszert azonnal ki kell kapcsolni a "VÉSZLEÁLLÍTÁS" gomb megnyomásával.

A "VÉSZLEÁLLÍTÁS" gomb helye:

• a mosókártya-/kódolvasó.
- a kezelőpanel.
- opcionálisan a mosócsarnok bejárata, ha nem található ott kezelőpanel vagy mosókártya-/kódolvasó.

Főkapcsoló

A főkapcsoló az elosztón található.

A berendezés bekapcsolásához állítsa "1"-re a főkapcsolót.

Beépítő készlet - számrendszerek

Az elosztón található kulcsos kapcsolóval, lásd Elosztó, választ-ható ki, hogy mely kezelőállásokban indíthatók el a mosóprogramok.

• 0 állás: A program indítása nem lehetséges
• 1-es állás: A program a mosókártya-/kódolvasóval lehetséges
• 2-es állás: A program a mosókártya-/kódolvasóval és a kezelőpanellel lehetséges

Mosókártya-/kódolvasó

A mosóprogram a mosókártya-/kódolvasó verziójától függően a következőképpen választható ki:

• A billentyüzet használatával.
  • A mosókártyán feltüntetett program.
  • Egy kódszám megadásával.

Megjegyzés

További útmutató a mosókártya-/kódolvasó különálló használati utasításában találhatók.

Kezelőpanel

①Vészleállítás
②Kijelző
③Vezérlési feszültség / Alapbeállítás gomb

Adagoló szivattyúk

A tisztító- és ápolószert a 2. oszlopban található adagoló szivat-tyúk adagolják.

Az adagoló szivattyúk kiosztása példa. Alapértelmezés szerint az 1-4 adagoló szivattyúk mindig az ábrán látható módon vannak ki-osztva.

Az 5-8 adagoló szivattyúkhoz 7 különböző tisztító- és ápolószer választható.

①Adagoló szivattyú
②Adagoló szivattyú - sampon
③Adagoló szivattyú - hab
④Adagoló szivattyú - 1. viasz
⑤ Adagoló szivattyú - előtisztítás (rovarok)
⑥Adagoló szivattyú - 2. viasz
⑦Adagoló szivattyú - Felnitisztító (abroncshab)
⑧Adagoló szivattyú - polírozás

Az adagoló szivattyúkkal a berendezés tisztító- és ápolószereket ad a mosóvízhez a mosóprogramnak és a berendezés felszerelt-ségének megfelelően.

Megjegyzés

Az adagolási mennyiséget a szerelő a rendszer első indításakor optimális értékre állítja. Rendszerint nincs szükség a beállítások módosítására.

Az adagoló szivattyúk azonosítása

Megjegyzés

Az adagoló szivattyúk elhelyezése berendezésspecifikus.

Adagoló szivattyú	Tisztító- és ápolószerek
	Szárítástáogatás
	Sampon
	Aktív hab
	1. viasz
	1. polírozás
	Felnitisztítás
	2. viasz
	Abroncsfény
	Rovar-előtisztítás
	2. polírozás

Adagoló szivattyú	Tisztító- és ápolószerek
	Intenzív alapmosás

Az adagolási mennyiség beállítása

IDONCHER 3 in

① Légtelenítő billentyű
②Légtelenítő kar
③Adagolási mennyiség beállítógomb

FIGYELEM

Az adagoló szivattyú szárazfutás miatt bekövetkező károsodása

Az adagolási mennyiséget csak az adagoló szivattyú működése közben állítsa be.

1. Húzza ki az adagolási mennyiséget beállító gombot.
2. Alternatívaként nyomja le és engedje fel a légtelenítő gombot, miközben a beállítógombot az óhajtott értékre állítja.
3. Engedje el a légtelenítógombot.
4. Nyomja be az adagolási mennyiség beállító gombot.

Adagoló szivattyú légtelenítése

A berendezés sűritett levegő ellátásának üzemben kell lennie.

① Légtelenítő billentyű
②Légtelenítő kar
③Adagolási mennyiség beállítógomb

1. Forgassa el ütközésig a légtelenítő kart az óramutató járásával ellentétes irányba.
2. Állítsa az adagolási mennyiséget 100%-ra.
3. Nyomja meg ismételten a légtelenítögombot, míg a tisztítószer buborékmentesen szivárog az adagolószivattyú alsó részénél.

4. Állítsa vissza az adagolási mennyiséget az óhajtott értékre, lásd Az adagolási mennyiség beállítása.

5. Forgassa el ütközésig a légtelenítő kart az óramutató járásával megegyező irányba.

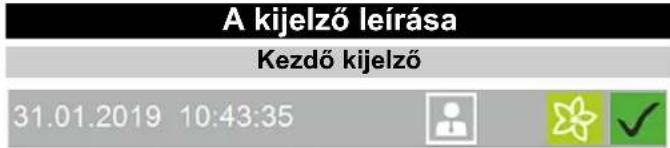

A kijelző leírása Kezdő kijelző 31.01.2019 10:43:35

Mosás

Szerviz

Beállitások

Alt információk

Megjegyzés

A nyelv a kezdeti inditáskor kerül beállításra, és a Beállítások / Általános menüben módosítható.

A kijelzön pl. beállítások végezhetők a berendezésen, beállíthatjuk a kijelzön kijelzett adatokat, információkat jeleníthetünk meg a berendezésről.

Állapotsor ① ② ③ ④ ⑤ ⑥ 07.06.2018 10:04:08

①Dátum
②Idópont
③Aktuálisan bejelentkezett felhasználó
④Karbantartás esedékes
⑤aktuális szezon (ha aktivált)
⑥aktuális berendezésstátusz

Szimbólumleírás

A rendszer állapotától vagy az aktuálisan megnyitott menütől függően a következő szimbólumok jelennek meg a kijelzön

A berendezés üzemkész

A berendezés hibát jelez

Kezdölap gomb

A Kezdőlap gomb segítségével egy almenüböl léphet vissza egy szintet.

Belépési jogosultság - Felhasználó bejelentkezve

Belépési jogosultság - Tiszítószer-szállító bejelentkezve

Belépési jogosultság - Üzemeltető bejelentkezve

Belépési jogosultság - Szerviz bejelentkezve

Tavaszi szezonális mosóprogram beállítva

Nyári szezonális mosóprogram beállítva

Öszi szezonális mosóprogram beállítva

Téli szezonális mosóprogram beállítva

Mosás

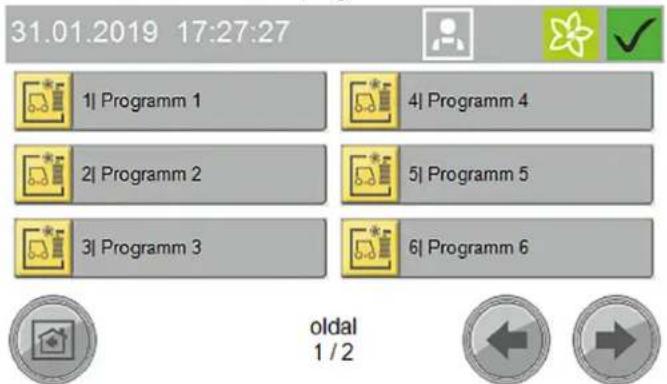

A mosás menüben programok és kiegészítő programok választhatók ki és indíthatók el.

Az aktuálisan futó program megszakítható, és a folyamatjelző sáv százalékban jelenik meg.

31.01.2019 17:27:27

1| Programm 1

4|Programm 4

2| Programm 2

5| Programm 5

3| Programm 3

6|Programm 6

oldal 1 / 2

Indítsa el a mosóprogramot, lásd A program indítása a kijelzón.

Szerviz

A Szerviz menüben manuális funkciók választhatók ki, és manuális fagyvédelem indítható.

31.01.2019 12:26:32

Kézi üzem

Diagnosztika

Szerviz

A Szerviz menü a következő almenüket tartalmazza:

• Kézi üzem (manuális funkciók: portál, fagyás elleni védelem manuális indítása, manuális funkciók: vízrendszer)
• Diagnózis (csak üzemeltetők és szervizszemélyzet) Lefuttatja a berendezés önellenőrzési funkcióit

Beállítások

A Beállítások menüben elvégezhető a felhasználói adminisztráció és a rendszer beállításainak megadása.

31.01.2019 12:05:07

Felhasználó kezelése

Mosóprogram beállításai

Berendezések

Általános

Beállítások

A Beállítások menü a következő almenüket tartalmazza:

• Felhasználói adminisztráció

• Mosási program beállításai (portálsebesség az előtisztítás, kefés mosás, ápolás és száritás során, szezonális beállítás)
• Berendezés (tisztítószer, vízellátás, kapukezelés, ügyfélszöveg előnézet megjelenítése)
• Általános (dátum, idő és nyitvatartási idő beállítása, nyelv kiválasztása, rendszerinformációk megjelenítése)

Általános információk

A menüben megjeleníthetők a rendszer elemzései és a tisztító- szerek aktuális töltési szintjei.

31.01.2019 17:20:28

Mosószámláló

Üzemórák

Karbant. diagn.

Tisztítószer töltési szintjei

Ált. információk

Az Általános információ menü az alábbi almenüket tartalmazza:

• Mosásszámláló (csak üzemeltető) - Az elvégzett és törölt mosások megtekintése
• Üzemórák
• Karbantartási diagnosztika - Következő karbantartás ideje, rendszerinformációk, hibanapló, eseménynapló
• Folyékony tisztítószer - a tisztítószer százalékos szintje (opció)

Üzenetek a kijelzön

A berendezés működése közben az alábbi push üzenetek jelenhetnek meg.

Kritikus hiba

Kritikus hiba

SB2 végálláskap., nem logikai

Belső-külső végállás egyidejű, végálláskapcsoló ellenőrzése, szerviz tájék.

F0212 31.01.2019 14:35:29

Üzenet 2/2

⚠ VESZÉLY

Kritikus hiba okozta veszély

Kapcsolja ki a készüléket, és tájékoztassa a Szervizt.

A kritikus hibákat csak a berendezés szerviztevékenységeiben képzett személyek oldhatják meg.

Ha több hiba lép fel, azok egymás után jelennek meg.

A nyílbillentyük használhatók a kijelzők közötti váltásra.

Üzemzavar

Üzemzavar

TD fotocella középen

Szárító középső fotocellája ellenőrzés, tisztítás

Az üzemzavarok a mosóprogram során fellépő hibák. A mosóprogram ilyenkor megszakad, és a hiba kijavítása után folytatható.

Több üzemzavar esetén ezeket a kijelző egymás után mutatja.

A nyílbillentyük használhatók a kijelzők közötti váltásra.

A hibaelháritás részletes leírása a következő fejezetben található: Segítség üzemzavarok esetén.

Esemény

Esemény

2. Rawa helyzete

Nincs alaphelyzet

légnyomás, mechanika ellenőrzése

Alaphelyzet (kék billentyű)

E5017 31.01.2019 14:24:48

Üzenet 2/2

Az esemény olyan hiba, amely akkor jelentkezik, ha nincs aktív mosóprogram.

Több esemény esetén ezeket a kijelző egymás után mutatja.

A nyílbillentyűk használhatók a kijelzők közötti váltásra.

A hibaelháritás részletes leírása a következő fejezetben található: Segítség üzemzavarok esetén.

A berendezés nem alaphelyzetben van

31.01.2019 17:11:57

Berendezés nincs alaphelyzetbenl

Nyomja meg a gombot a berendezés alap- helyzetbe járatásához

Ez az üzenet akkor jelenik meg, ha egy aggregát nem alaphelyzetben van.

Megjegyzés

Aktiválja a gombot (> 2 másodperc), vagy nyomja meg a kék gombot (> 2 másodperc), hogy a rendszert alaphelyzetbe mozgassa.

Karbantartás esedékes

31.01.2019 13:44:50

Karbantartás esedékes, kérjük, egyeztessen időpontot

Az üzenet akkor jelenik meg, ha esedékessé válik a karbantartás.

Megjegyzés

Egyeztessen karbantartást a Szerviz csapattal.

Üzembe helyezés

1. Nyissa meg a víz és sürített levegő elzárószelepét.

2. Állítsa az elosztón található főkapcsolót „1” helyzetbe.

3. Nyomja meg a kék, Vezérlési feszültség/Alapbeállítás gombot a kezelöpanelen.

A berendezés üzemkész. Be lehet hajtani a lemosandó járművel.

Üzemeltetés

⚠ VESZÉLY

A mozgó berendezésrészek miatti veszély

Személyek, vagyontárgyak és állatok veszélyeztetése esetén azonnal kapcsolja ki a berendezést a vészleállító gomb megnyomásával.

FIGYELEM

A nem eltávolított tisztítószer okozta járműkárosodás veszélye

Ha a tisztítószer felvitele után a mosó berendezés meghibásodik, akkor a rendszer leállítása után azonnal el kell távolítani a tisztítószert alapos vizes mosással, hogy elkerülje a festék túl hosszú hatóidő miatti esetleges károsodását.

Megjegyzés

Önkiszolgáló berendezés esetén mindig rendelkezésre kell állnia egy olyan szakképzett személynek, aki ismeri a berendezést, és aki végre tudja hajtani a veszélyek elkerülése érdekében szükséges intézkedéseket, vagy gondoskodni tud azok végrehajtásáról.

Vészleállítás utáni bekapcsolás

Megjegyzés

Az újraindítás előtt szüntesse meg a vészleállító gomb működés- be lépésének okát.

Személyek vagy állatok nem tartózkodhatnak a munkaterületen.

A járművekkel el kell hagyni a berendezés területét.

19:04.2018 16:07:02 Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher Searcher

①Vészleállító
②Vezérlési feszültség / Alapbeállítás gomb

1. Húzza meg a vészleállító gombot.
2. Nyomja meg a kék, Vezérlési feszültség/Alapbeállítás gombot a kezelöpanelen.

Alaphelyzetben a pozícionáló lámpa "Előre" felső zöld jelző-lámpája világít. A berendezés újra üzemkész, és be lehet haj-tani a lemosandó járművel.

A felhasználó bejelentkezése a kijelzőn

1. A fömenüben válassza a Beállítások / Felhasználói adminisztráció lehetőséget.

Megjelenik a lehetséges felhasználók listája.

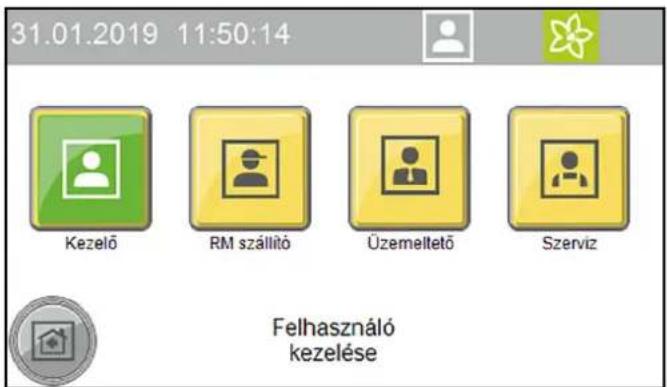

31.01.2019 11:50:14 Kezelő RM szállító Üzemeltető Szerviz Felhasználó kezelése

1. Válassza ki a felhasználót.

Megnyílik a kód megadására szolgáló ablak.

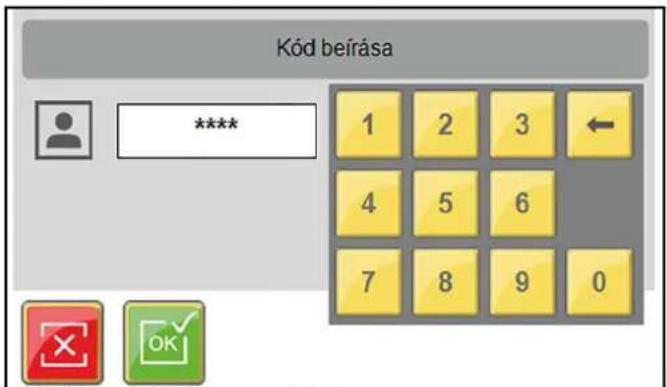

Kód beírása **** 1 2 3 ← 4 5 6 7 8 9 0

1. Irja be és erősítse meg a kódot.

A bejelentkezett felhasználó ikonja a felső sorban jelenik meg.

Megjegyzés

A felhasználói szint 30 perc inaktivitás után automatikusan visszaáll a felhasználó szintjére.

A jármű előkészítése

FIGYELEM

A berendezés és a jármű károsodása

Győződjön meg róla, hogy a berendezés elindítása előtt sor kerül a következő óvintézkedésekre a jármű károsodásának megelőzése érdekében.

1. Zárja be az ablakokat, ajtókat és tetőablakokat.
2. Az antennákat csúsztassa be, hajtsa hátra vagy távolítsa el.
3. Hajtsa be a nagy vagy széles tükröket.
4. Bizonyosodjon meg a jármű alkatrészeinek megfelelő rögzítéséről és távolítsa el a meglazult alkatrészeket, pl.

• Díszléc
• Légterelő
- Lökhárító
- Ajtófogantyúk
- Kipufogócső
- Szélfogó
- Ponyvakötelek
• Tömitögumik
- Kívülre szerelt napellenzók
• Csomagtartó

Behajtás a járművel

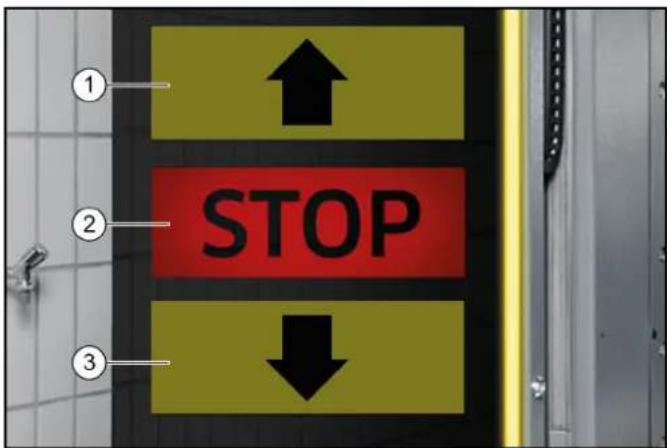

A pozicionáló lámpa segít a mosó ügyfelének a jármű helyes pozicionálásában.

①Hajtson elöre
②Állj, a pozíció megfelelő
③Tolasson

1. A járműnek a járósínek között kell állnia egyenesen és középen.

A pozicionálás után

1. Állítsa le a motort.
2. Helyezzen egy sebesség fokozatot.
3. Automata váltó esetén válassza ki a "P" állást.
4. Húzza be a kéziféket.
5. Bizonyosodjon meg az utasítások A jármű előkészítése betartásáról.
6. Bizonyosodjon meg arról, hogy a jármű üres (nincs bent egyetlen személy sem).
7. Inicializálja a mosási programot, az indítás típusának függvényében.

Program indítása

A mosókártya-/kódolvasón

Megjegyzés

A mosókártyával / kódolvasóval történő üzemeltetést a mosókártya / kódolvasó külön használati utasítása ismerteti.

A program indítása a kijelzön

1. Nyomja meg a „Mosás” gombot.

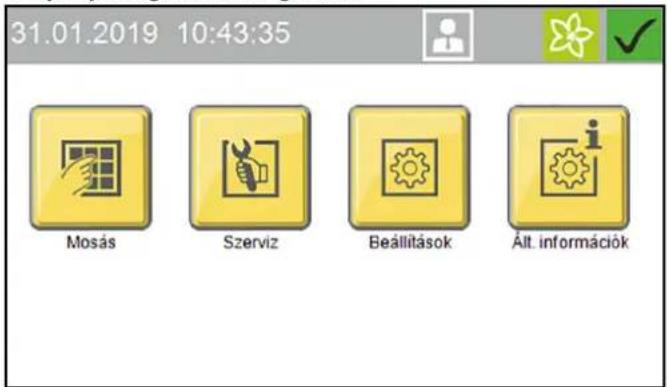

31.01.2019 10:43:35 Mosás Szerviz Beállítások Ált. információk

1. Válassza ki a kívánt mosóprogramot.

31.01.2019 17:27:27 1| Programm 1 2| Programm 2 3| Programm 3 4| Programm 4 5| Programm 5 6| Programm 6 oldal 1 / 2

1. Válassza ki a kívánt opciókat, majd nyomja meg az OK gombot.

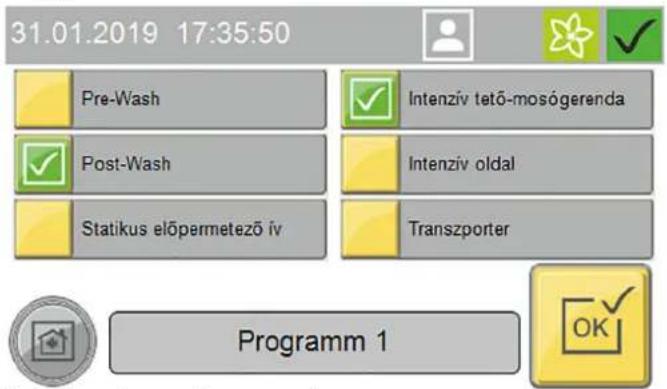

31.01.2019 17:35:50 Pre-Wash Post-Wash Statikus előpermetező iv Intenzív tető-mosógerenda Intenzív oldal Transzporter Programm 1

1. Indítsa el a mosóprogramot.

Mosás indítása

Nyomja meg a START gombot

1. A mosóprogram futása közben az alábbi manuális müveletek hajthatók végre:

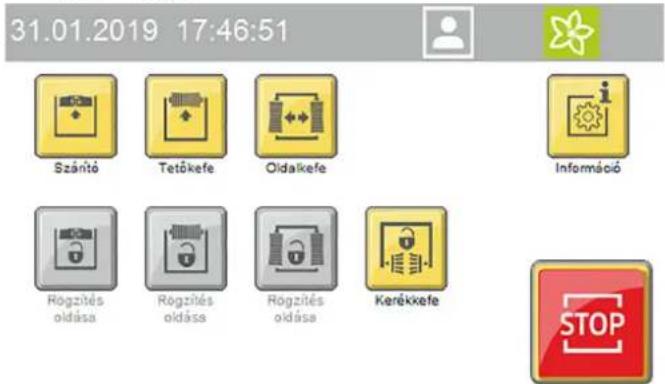

31.01.2019 17:46:51 Szántó Tetőkefe Oldalkefe Információ Rogzítés oldása Rogzítés oldása Rogzítés oldása Kerékkefe STOP

a Szárító rögzítése/felemelése
b T e t ökefe rögzítése/felemelése
c Oldalkefék rögzítése/kifelé mozgatása
d Kerékkefék megállítása

Az „Információ” gomb megnyomásával megjelenítheti a program folyamatsávját.

Az aktuális program szüneteltetése

1. Nyomja meg a „Stop" gombot.

A program megszakad.

1. A program folytatásához nyomja meg a „Start" gombot.

A program vége

A program végén a pozicionáló lámpa jelzi, hogy a járművel előre vagy hátra kell kihajtani a berendezésből.

1. Távolítsa el a jármüvet a berendezésböl.

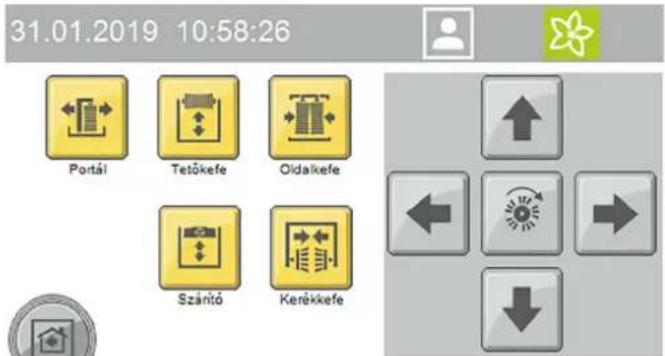

Kézi üzem

A manuális funkciók az alábbi részegységek esetében hajthatók végre:

• Portál - mozgatás
• Tetőkefe - mozgatás fel és le, be- és kikapcsolás
• Oldalkefe - mozgstás befele és kifele, be- és kikapcsolás
• Szárító - mozgatás fel és le, be- és kikapcsolás

• Kerékkefe - mozgatás előre és hátra, be és kikapcsolás

• A fömenüben válassza a Szerviz / Kézi üzem / Kézi portál lehetőséget.

Megnyílik a futtatható manuális funkciók menüje.

31.01.2019 10:58:26 Portál Tetőkefe Oldalkefe Szántó Kerékkefe

1. Válassza ki a részegységet.

A kiválasztható manuális funkciók sárga színnel jelennek meg.

1. Indítsa el a manuális funkciót.

Mielött kiválasztana egy másik részegységet, meg kell szün- tetnie a kiválasztott modul kijelölését.

Tisztító- és ápolószerek utántöltése

⚠ FIGYELMEZTETÉS

Vegyszerek miatti veszély

Vegye figyelembe a tisztító- és ápolószerek biztonsági adatlapja- it.

Megjegyzés

A kijelzőn nyomja meg az "Általános információk" és a "Tisztítószer töltési szintje" gombokat a töltési szintek megjelenítéséhez, lásd: Általános információk.

A töltési szint megjelenítése opcionális.

①10 literes utántöltő

② Kivezető cső

1. Csatlakoztassa a kivezető csövet az utántöltöre.
2. Nyissa ki a megfelelő tisztítószer- vagy ápolószertartályt.
3. Töltse meg a tartályt, majd zárja vissza újra.

Üzemen kívül helyezés

Rövid távú üzemen kívül helyezés

1. Fejezze be az aktuális mosóprogramot.
2. A főkapcsolót hagyja az „1”-es állásban, így biztosítva az op- cionális fagyvédő berendezés aktivált állapotát.

Hosszú távú üzemen kívül helyezés

1. Fejezze be a futtatott mosóprogramot.
2. Víztelenítse az összes vízvezetéket, ha az üzemen kívüli állapot során fagy várható.
3. Állítsa a főkapcsolót a „0” állásba.
4. Zárja el a vízellátást.
5. Zárja le a sürített levegő adagolását.
6. Távolítsa el a tisztító- és ápolószereket.

Üzemen kívül helyezés automatikus fagyvédő berendezéssel (opció)

FIGYELEM

A nem bekapcsolt fagyvédő berendezés okozta berendezéskárosodás veszélye

Ha fagyveszély áll fenn, győződjön meg arról, hogy a fökapcsoló be van kapcsolva és nincs lenyomva a vészleállító gomb.

Ha a levegő hőmérséklete nem éri el a minimális szintet, a berendezés automatikusan végrehajtja a következő lépéseket:

1. Az aktuális mosási program befejeződik.
2. A mosóprogram befejezése után a berendezés a tömlőket és fúvócsöveket átfújja sürített levegővel.
3. Nem indíthatók további mosási programok.

Megjegyzés

A fagyveszély megszűnése után a rendszer automatikusan visszaáll üzemkész állapotra

Az automatikus fagyvédelmi folyamat manuális elindítása

FIGYELEM

Fagypont alatti hömérséklet okozta berendezéskárosodás Végezze el a fagyvédelmet a berendezésen.

Megjegyzés

Az automatikus fagyvédelemmel rendelkező berendezéseken a fagyvédelem elindul, amint elérte a hőmérséklet az előre beállított szintet.

Kézi portál

Kézi fagyvédelem

Kéz viz

Kézi üzem

1. A fömenüben válassza a Szerviz / Kézi üzem lehetőséget.
2. Nyomja meg a "Kézi fagyvédelem" gombot a fagyvédelem elindításához.
   A fagyvédelem elindul, és a kijelzön megjelenik a fennmaradó idő.

31.01.2019 13:22:09

60 ℃

Kézi fagyvédelem

Ápolás és karbantartás

Karbantartási utasítások

A berendezés üzembiztonságát a karbantartási terv szerinti rendszeres karbantartás alapozza meg.

⚠ FIGYELMEZTETÉS

A gép mozgása okozta sérülésveszély

A karbantartási és állagmegőrzési munkák elvégzése előtt kapcsolja ki a berendezést.

Gondoskodjon róla, hogy a főkapcsolót ne lehessen újra bekapcsolni, pl. lakat használatával.

⚠ FIGYELMEZTETÉS

A berendezés lekapcsolása után a nyomás alatt lévő sűrített levegős tartályok és vezetékek sérülésének veszélye

Nyomásmentesítse a berendezést a berendezésen történő munkavégzés előtt.

Ellenőrizze a nyomásmentességet a karbantartó egység ma- nométerén.

⚠ FIGYELMEZTETÉS

Sérülésveszély a nyomás alatt lévő magasnyomású rendszer miatt a berendezés kikapcsolása után

Mielött bármilyen munkát végezne a berendezésen, kapcsolja le a magasnyomású rendszert a nyomás alól.

⚠ VESZÉLY

Sérülésveszély a kifúvott sürített levegő, a fúvóka kimeneténél jelentkező magasnyomású víz, valamint a levegőben lé-

vő szennyrészecskék vagy hasonlók miatt a forgó kefék területén!

A feloldódó szennyrészecskék vagy tárgyak sérülést okozhatnak az embereknek vagy állatoknak.

A sürített levegő vagy a magasnyomású víz kikapcsolt berendezés mellett is nyomás alatt állhat.

Gondoskodjon róla, hogy a csarnok padlóján ne feküdjenek la- zán rögzített tárgyak.

Óvatosan működtesse a sürítettlevegő-berendezést és a magasnyomású rendszert.

A karbantartási munkálatok során viseljen védőszemüveget.

Ápolási és karbantartási célcsoportok

Ki végezheti el az ellenőrzési, karbantartási és állagmegőrzési munkákat?

Üzemeltető

Az „Üzemeltető” megjelölésű munkálatokat kizárólag olyan képzett személyek végezhetik el, akik a berendezést biztonságosan tudják kezelni és karbantartani.

Ügyfélszolgálat

Az „Ügyfélszolgálat” megjelölésű munkálatokat kizárólag a Kärcher ügyfélszolgálat szerelői vagy a Kärcher által felhatalmazott szerelők végezhetik el.

Karbantartási szerződés

A rendszer megbízható működése érdekében karbantartási szerződés megkötését javasoljuk. E célból, kérjük, forduljon a helyi KÄRCHER ügyfélszolgálathoz.

Előkészületek

Saját és mások biztonsága miatt a rendszernek lekapcsolt állapotban kell lennie a karbantartási és javítási munkák során. Mivel nem minden berendezésrész szabadon hozzáférhető, bizonyos berendezéselemeket a karbantartási és javítási munkák során el kell mozgatni. Erre a "kézi üzem" üzemmód szolgál.

A kézi üzem a kijelzön keresztül történik.

⚠ VESZÉLY

Sérülésveszély

Feltétlenül tartsa be a következő lépések sorrendjét.

FIGYELEM

Kézi üzem alatti károsodás veszélye

Ne alkalmazza a kézi üzemet a járművek mosásához.

1. Hajtson ki a járművel a berendezésböl.
2. Győződjön meg róla, hogy nincsenek személyek vagy állatok a berendezésben.
3. Kapcsolja be a berendezést.
4. Válassza ki a kézi üzemet kijelzön.
5. Mozgassa a berendezésrészeket.
6. Kapcsolja ki a berendezést, és biztosítsa az újrabekapcsolás ellen.
7. Végezze el a karbantartási és állagmegőrzési munkákat.

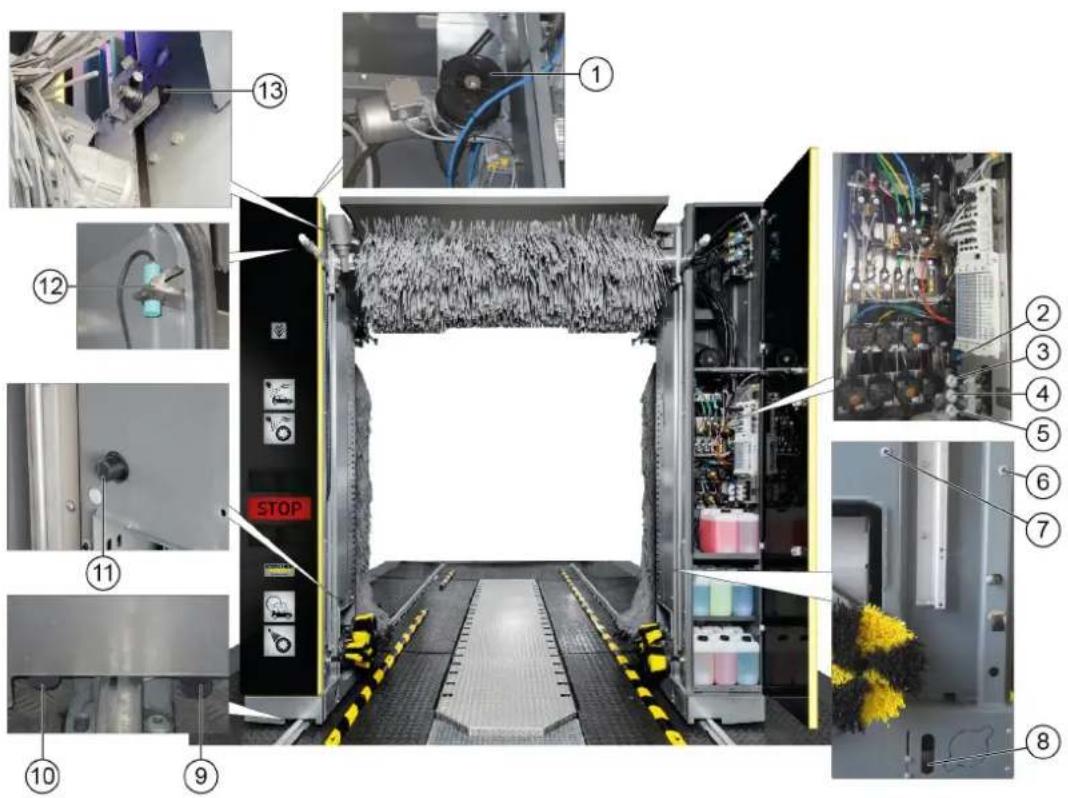

Karbantartási áttekintés – Portál eleje

① Hajtószíj és szíjtárcsa – Tetőkefe
②Karbantartási egység
③ Nyomáscsökkentő – Oldalkefék döntése
④ Nyomáscsökkentő – Oldalkefék rögzítése
⑤Nyomáscsökkentő – Kerékmosás
⑥ Fénysorompó – 1. jármű pozíció
⑦ Fénysorompó – 2. jármű pozíció

⑧Fénysorompó – Kerék észlelése
⑨Végkapcsoló – a Portál a kezdeti állásba áll
⑩ Végkapcsoló – a Portál a végállásba áll
⑪ Végkapcsoló – Tetőkefe lent
⑫ Végkapcsoló – Aktókapcsoló, 1. oszlop
⑬ Végkapcsoló – Tetőkefe fent

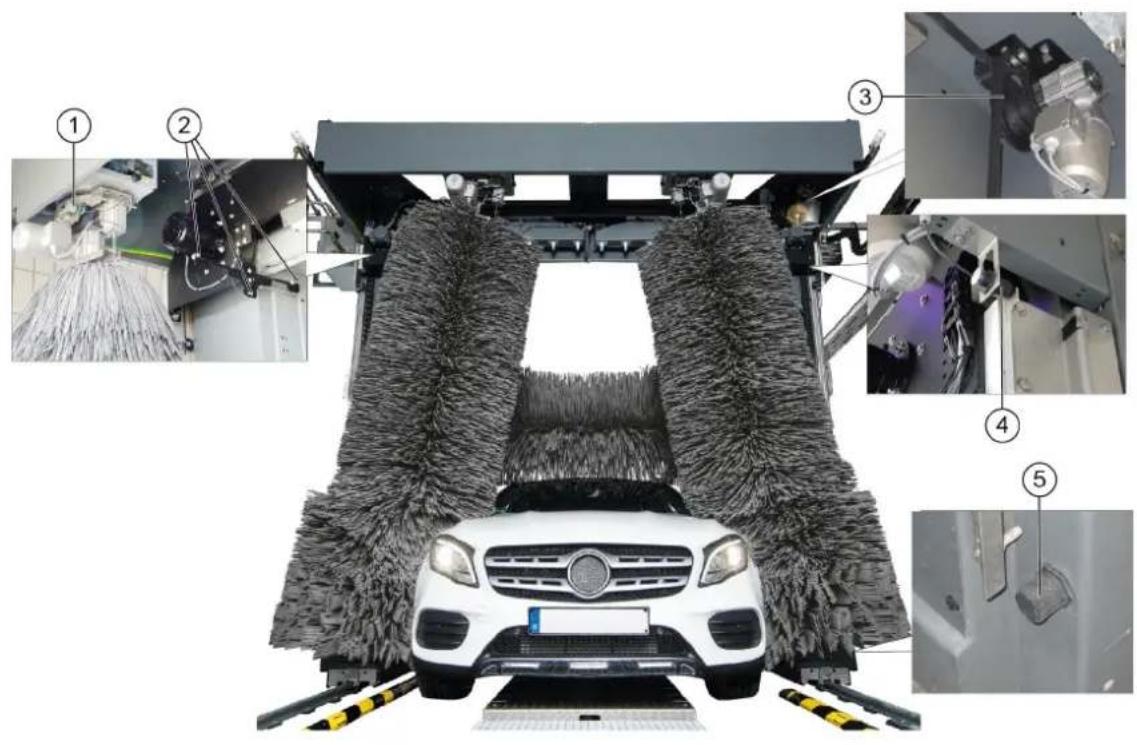

Karbantartási áttekintés – Portál hátulja

①Megszakító – Oldalkefék elhajlása

② Fénysorompó – Tetőszárító

③ Hajtószíj és szíjtárcsa – Tetőszárító

④ Végkapcsoló – Tetőszárító fent

⑤ Végkapcsoló – Tetőszárító lent

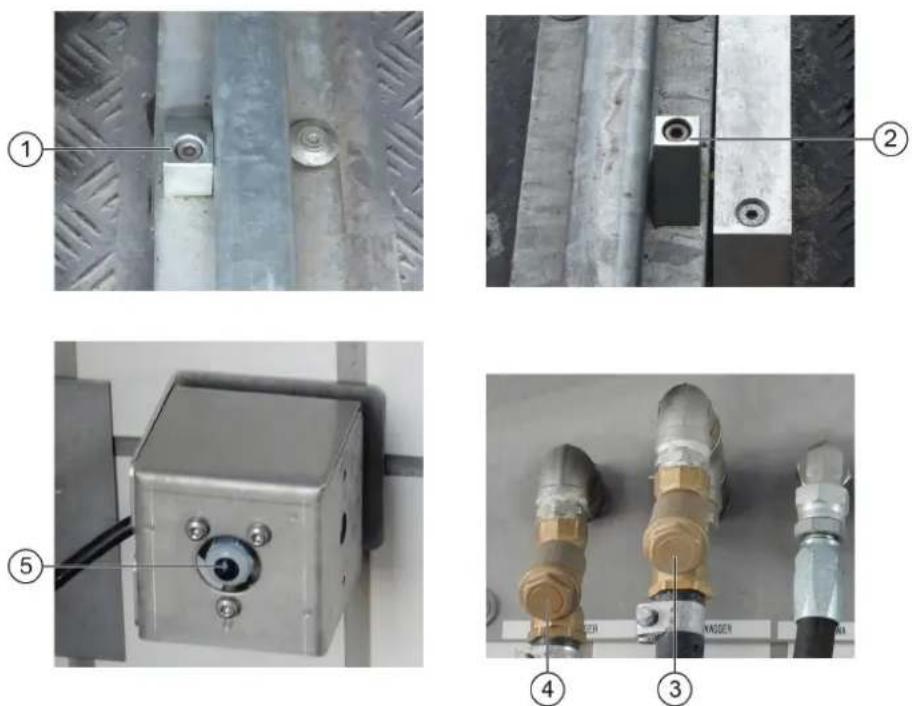

Karbantartási áttekintés – Csarnok

① Mechanikus végütköző – Portál végállása, kihajtás

② Mechanikus végütköző – Portál végállása, behajtás

③ Friss víz szenyeződésszűrő

④ Ipari víz szenyeződésszűrő

⑤Fénysorompó – Csarnok – Be- és kihajtás

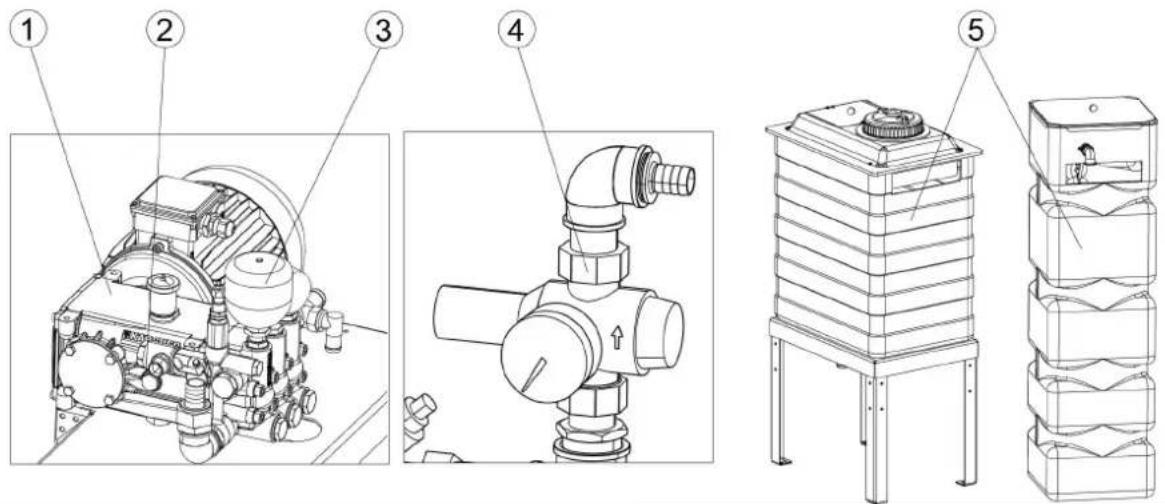

Géptermi szerviz státusz

①Magasnyomású szivattyú
②Olajszint-kijelző
③Nyomástartó
④Nyomáscsökkentő
⑤Frissvíz-tartály

Napi karbantartási terv

Részegység	Tevékenység	Elvégzendő feladat	Célcsoport
Vészleállítás Biztonsági kapcsoló	Ellenőrzés Indítsa el a mosóp	rogramot, nyomja meg a vészleál-lás-gombot vagy a biztonsági kapcsolót, a berende-zés leáll; kapcsolja vissza a berendezést, lásd a Vészleállítás utáni bekapcsolás fejezetet.	Üzemeltető
A kezelői utasítást és a rendelte-tésszerű használatot jelző táblák	Az önkiszolgáló ügyfelekre vonatkozó megjegyzések (ki-zárólag az önkiszolgáló be-rendezések esetében)	Ellenőrizze a teljességet és az olvashatóságot.Cserélje le a károsodott jelzéseket.	Üzemeltető
Tisztító- és ápolószerek tartálya	A töltési szint ellenőrzése	Feltöltés, vagy szükség esetén csere.	Üzemeltető
A magasnyomású szivattyú és a mosóberendezés közötti magas-nyomású tömlök	Ellenőrzés	Bizonyosodjon meg a tömlök épsegéről. Azonnal cserélje ki a hibás tömlöket. Balesetveszély.	Üzemeltető
Fúvókák / sziták	Eltömődés ellenőrzése	Szemrevételezéses ellenőrzés (szórókép), szükség esetén tisztítás.	Üzemeltető
	Eltömődés eltávolítása Figyel	em: ne cserélje fel a fúvókákat.A keveredés elkerülésének céljából a fúvókákat csavarja ki egyenként.Tisztítsa meg sürített levegővel vagy tegye tisztító-szeres oldatba, majd kefével vagy túvel tisztítsa megőket. Csavarja be ismét a fúvókákat.	Üzemeltető
Fénysorompó	Ellenőrizze szennyeződés te-kintetében, szükség esetén tisztítsa meg	Enyhe szennyezettség esetén nedves kendővel,enyhe nyomással, tisztítószer nélkül törölje le a fény-sorompókat. Nagyobb mértékű szennyezettség esetén a ruhadarabot permetezzen be egy kímélő tisztítószerrel.	Üzemeltető
Végkapcsoló	Szemrevételezés	Ellenőrizze a mechanikus károkat és rögzítettséget.	Üzemeltető
Oldalkefék, tetőkefe, kerékkefék	Idegen tárgyak ellenőrzése	Szemrevételezéses ellenőrzés, az idegen tárgy eltá-volítása, a szennyezett kefék tisztítása magasnyo-mású mosóval.	Üzemeltető
Öblítő- és permetezőkörök	Vízellátás ellenőrzése	Mosóüzem során ellenőrizze, hogy elegendő víz állrendelkezésre a jármű mosásához.Ha nincs, vagy túl kevés a víz, károk keletkezhetnek a mosandó jármüben.	Üzemeltető
Pozicionáló lámpa	Funkcionális ellenőrzés	Szakítsa meg az „1 pozíció” és „2. pozíció“ fényso-rompókat; a fénysorompó pozíciókat a Karbantartás áttekintése című fejezet tartalmazza.A pozicionáló lámpának meg kell jelenítenie a meg-felelő jelzéseket.	Üzemeltető

Karbantartási terv hetente, vagy 500 jármű mosás után

Részegység Tevékenység Elháritás Célcsoport
TetőkefehengerekOldalkefehengerek	Szemrevételezés	A kefetengely futásának ellenőrzése.A kefék rögzítésének ellenőrzése.A kefék kopásának ellenőrzése.Minimális sörtehossz = újkori állapot, mínusz 50 mm Szükség esetén cserélje ki a keféket.	Üzemeltető
Tömlők és csővezetékek	Szemrevételezés	Ellenőrizze a tömítettséget.	Üzemeltető Ügyfélszolgálat
Magasnyomású szivattyú(k)	A tömítettség ellenőrzése	Szivattyú és vezetékrendszer ellenőrzése szivárgás, tömítetlenség tekintetében. Értesítse az ügyfélszolgálatot, ha szivárog az olaj, vagy ha percenként több mint 10 csepp víz távozik.	Üzemeltető
	Az olajszint ellenőrzése	Célszint az olajszint-kijelzőközepén. Töltse fel olajjal, ha szükséges (megrendelési szám: 6.288-020.0), és értesítse haladéktalanul az ügyfélszolgálatot.	Üzemeltető
	A nyomástartó ellenőrzése	A magasnyomású szivattyú erősebb rezgése esetén a nyomástartó meghibásodott. Értesítse az ügyfélszolgálatot.	Üzemeltető Ügyfélszolgálat
Frissvíz-tartály	Úszószelep ellenőrzése	Ellenőrizze az úszószelep működését (lásd „Karban-tartási munkák”).	Üzemeltető
Kezelőállás kijelzővel	Tisztítás / ápolás	Törölje le a felületet egy nedves kendővel, erősebb szennyezettség esetén permetezzen be egy kendőt tisztítószerrel, és azzal tisztítsa le	Üzemeltető
Berendezésburkolata/üvegfrontja	Tisztítás	Permetezze be a felületet savas tisztítószerrel, tisz-títsa meg egy puha tisztítópárnával, öblítse le tiszta vízzel, majd húzza le ablaklehúzóval	Üzemeltető

Karbantartási terv 1000 mosás után

Részegység	Tevékenység	Elvégzendő feladat	Célcsoport
Oldalkefehengerek futógörgői	Szemrevételezés	Az oldalkefék mozgásában jelentező játék ellenőrzése.Ha túl nagy a játék a menetkocsi és a megvezetés között, értesítse az ügyfélszolgálatot.	Üzemeltető Ügyfélszolgálat
A tetőkefe és tetőszárító vezetősínek csavarjai	Meghúzás	Ellenőrizze a csavarok rögzítését, és szükség esetén húzza meg újra.Meghúzási nyomaték: 25 Nm	Üzemeltető Ügyfélszolgálat

Karbantartási terv havonta, vagy 2000 mosás után

Részegység Tevékenység Elháritás Célcsoport
Karbantartási egység	A szűrő tisztítása	Állítsa le a sűrített levegőt, és mozgassa a kerékmosó berendezést ki-be kézi üzemmódban, amíg a nyomás le nem csökken.Ellenőrizze a manométeren, hogy a berendezés nyomásmentes-e.Csavarja ki a szűrőházat, vegye ki a szűrőbetétet,tisztítsa meg a szűrőt sűrített levegővel, majd csavarozza vissza a szűrőházat.	Üzemeltető
Ipari víz és friss víz szennyező-désszűrő	Tisztítás	Kapcsolja ki a vízellátást, csavarja le a szennyező-désszűrő fedelét, vegye ki a szűrőt, öblítse le a szűrőt vízzel, helyezze vissza a szűrőt, csavarja be afedelet.	Üzemeltető
Nyomáscsökkentő	A szűrő megtisztítása	Lásd: „Karbantartás”.	Üzemeltető
Tetőkefe és tetőszárító	A hajtószíj szemrevételezéses ellenőrzése	A hajtószíj állapotának ellenőrzése, szükség esetén csere.	Ügyfélszolgá-lat

Részegység Tevékenység Elháritás Célcsoport
Minden végkapcsoló Rögzítés és távolság ellenőrzése	Mérje meg a végkapcsoló és a kapcsolókar közötti távolságot hézagmérővel.Szükség esetén állítsa be a végkapcsolót a két műanyag anyával.A végkapcsolók távolságai:∅30 mm = 5,0 mm∅18 mm = 2,0 mmSzámláló – Oldalkefék mozgatása∅12 mm = 3,0/ ±0,1 mmSzámláló – Tetőkefe/tetőszárító emelése∅12 mm = 3,5/ ±0,1 mm	Ügyfélszolgálat
Mosócsarnok Tisztítás A felületeket, például a padlót, a falakat és a csempéket permetezze be savas tisztítószerrel, hagyja hatni, majd törölje le a tisztítószert puha tisztítópár-nával (fehér)	Üzemeltető

Karbantartási terv félévente vagy 5000 mosás után

Részegység Tevékenység Elhárítás Célcsoport
Kábelek és tömlők:• Támaszték vagy• Energialánc vagy• Kábelvezető	Szemrevételezés	A kábelek és tömlők ellenőrzése.A kábelek és kötöelemek tömítettsége.	Üzemeltető
Oldalkefék, tetőkefe, kerékkefék	Alaptisztítás	Permetezze be a keféket tisztítószerrel (előtisztítóval vagy csarnoktisztítóval), hagyja hatni, majd alaposan öblítse le magasnyomású mosóval és max. 40 °C-os meleg vízzel	Üzemeltető

Karbantartási terv évente vagy 10 000 mosás után

Részegység Tevékenység Elhárítás Célcsoport
Önkiszolgáló traverz	Állvány kopásának ellenőrzése		Üzemeltető Ügyfélszolgálat
Kerékmosó kefék	Szemrevételezés A keféket kb. 15 000 mosás után cserélni kell.A kerékmosó kefék cseréje: Lazítsa meg a csavarokat a sörtegyűrűben, vegye ki a kerékmosó kefét,csavarja be az új kerékmosó kefét, és rögzítse a csavarokkal.		Üzemeltető Ügyfélszolgálat
Magasnyomású berendezés	Biztonsági ellenőrzés	Végezzen biztonsági ellenőrzést a folyadéksugárzóberendezésekre vonatkozó irányelvek szerint.	Szakértői ügy-félszolgálat

Karbantartási munkálatok

A nyomáscsökkentő szűrőjének megtisztítása

1. Zárja el a vízbefolyást.
2. Csavarja le a fedelet.

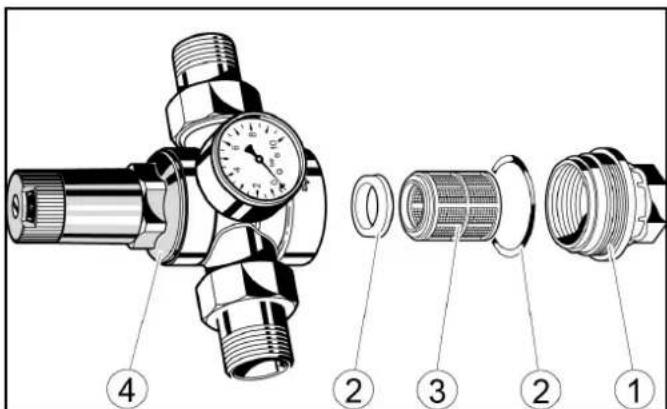

①Fedél
②Tömités
③Szita
④Nyomáscsökkentő

1. Vegye ki a szitát és öblítse le vízzel.
2. Helyezze be a szitát a nyomáscsökkentőbe. Ellenőrizze, hogy a tömítések megfelelően vannak-e rögzítve.
3. Csavarja be és húzza meg jól a fedelet.

Úszószelep ellenőrzése

1. Ellenőrizze, hogy nem szivárog-e víz a túlfolyónyílásból.

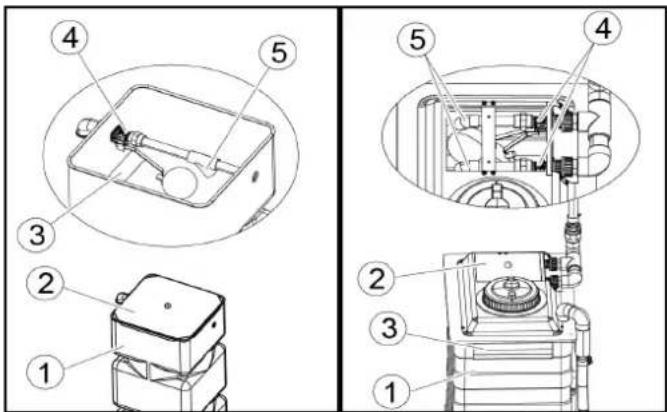

①Frissvíz-tartály
②Fedél
③Túlfolyónyílás
④Úszószelep
⑤Kivezetés

1. Vegye le a frissvíztartály fedelét.

2. Ellenőrizze, hogy az úszószelep teljesen bezárul-e, amikor a frissvíztartály megtelt.

Megjegyzés

Amikor az úszószelep teljesen zárt, nem szivárog víz a kifolyón.
4. Helyezze vissza a fedelet.

Segítség üzemzavarok esetén

⚠ FIGYELMEZTETÉS

A gép mozgása okozta sérülésveszély

A karbantartási és állagmegőrzési munkák elvégzése előtt kapcsolja ki a berendezést.

Gondoskodjon róla, hogy a főkapcsolót ne lehessen újra bekapcsolni, pl. lakat használatával.

⚠ FIGYELMEZTETÉS

A berendezés lekapcsolása után a nyomás alatt lévő sűrített levegős tartályok és vezetékek sérülésének veszélye

Nyomásmentesítse a berendezést a berendezésen történő munkavégzés előtt.

Ellenőrizze a nyomásmentességet a karbantartó egység ma- nométerén.

⚠ FIGYELMEZTETÉS

Sérülésveszély a nyomás alatt lévő magasnyomású rendszer miatt a berendezés kikapcsolása után

Mielött bármilyen munkát végezne a berendezésen, kapcsolja le a magasnyomású rendszert a nyomás alól.

Üzemzavarelhárítási célcsoportok

Ki szüntetheti meg az üzemzavart?

Üzemeltető

Az „Üzemeltető” megjelölésű munkálatokat kizárólag olyan képzett személyek végezhetik el, akik a berendezést biztonságosan tudják kezelni és karbantartani.

Elektromos szakemberek

Az elektromos szakemberek az elektrotechnika területén rendelkeznek szakképesítéssel.

Ügyfélszolgálat

Az „Ügyfélszolgálat” megjelölésű munkálatokat kizárólag a Kärcher ügyfélszolgálat szerelői vagy a Kärcher által felhatalmazott szerelők végezhetik el.

Üzemzavarjelzések a kijelzön

Megjegyzés

Az üzemzavarok az okokkal és megoldással szöveges formában jelennek meg a kijelzön.

Kritikus hiba

SB2 végálláskap., nem logikai

Belső-külső végállás egyidejű, végálláskapcsoló ellenőrzése, szerviz tájék.

F0212 31.01.2019 14:35:29

Üzenet 2/2

Szüntesse meg az üzemzavart a kijelzőnek megfelelően, majd nyugtázza az OK gombbal.

A pozicionáló lámpa jelzései

Jelzés Villogó		kód	Ok Megoldás
		felvált-va villog	A kézi üzem aktív	Üzenet
		világít Mosás fut Üzenet
		világít Mosás le-állítva		Üzenet
		felvált-va villog	Hiba aktív	Hiba megszüntetése
		röviden villog	A vészle-állító aktív	Az okok megálla-pítása és a vész-leállító feloldása
		világít A	pozíció előre mozgatása	A jármű előre mozgatása

Jelzés Villogó		kód	Ok Megoldás
		világít A	pozício-nálás megállítása	A jármű megállítása
		világít P	pozíció hátra mozgatása	A jármű hátra mozgatása
		villog Mosás vége		Kihajtás a jármű-vel előre
		villog Mosás vége		Kihajtás a jármű-vel hátra

Üzemzavarok kijelzés nélkül

Hiba	Ok	Elhárítás	Felelős
Tisztítási hatás elégtelen Nincs, vagy kevés tisztítószerNincs, vagy kevés légnyomás a vezetékbenElhasználódott kefék		Ellenőrizze a tisztítószer szintjét, és haszükséges, töltse fel, valamint légtelenít-se az adagoló szivattyút.Ellenőrizze, és szükség esetén állítsa bea légnyomást (0,6 MPa (6 bar) a ma-nométer karbantartási egységen).Tisztítsa meg a tisztítószer felszívó szű-rőjét, ellenőrizze, hogy a tisztítószer-vezetékek nem sérültek.Ellenőrizze és szükség esetén cserélje ki a keféket.	Üzemeltető
A magasnyomású szivattyúnem kerül nyomás alá	A szívóoldali csőrendszer szivárogVízhiány	Ellenőrizze a csavarkötéseket és a töm-lőket.Távolítsa el a vízhiányt.	Üzemeltető, Ügyfél-szolgálat
A magasnyomású szivattyúnyomásmérő mutatója erő-sen rezeg	A szivattyú levegőt szív beA nyomástartó elem hibás	Ellenőrizze a szívóvezetéket.Cserélje ki a nyomástartót.	Ügyfélszolgálat
Megnyílik a magasnyomásúszivattyú biztonsági szelepe	A mosó fúvókái eldugultak	Ellenőrizze, tisztítsa meg, cserélje ki afúvókákat.	Üzemeltető
	A tömlő vagy a nagynyomású sze-lep eldugult	Háritsa el a dugulást. Ügyfélszolgálat
A fúvókákból túl kevés, vagysemennyi viz nem jön	A szennyeződésszűrő eltömődöttA víznyomás nem megfelelőA fúvóka eltömődöttLevegő a forgódugattyús szivattyú-banA mágnesszelep vagy vezeték eltö-mődött	A szennyeződésszűrő tisztításaEllenőrizze a bemenő víznyomást és aszivattyútTisztítsa meg a fúvókákat sürített le-vegővelA forgódugattyús szivattyú légtelenítésea légtelenítő csavar meglazításávalMágnesszelepek és vezetékek (víz és elektromos) ellenőrzése és szükség esetén javítása	Üzemeltető
Mosás után további viz jön kia fúvókákból	A mágnesszelep elszennyeződött	A mágnesszelep tisztítása	Ügyfélszolgálat
A szárítás nem megfelelő	Túl kevés vagy túl sok szárítást tá-mogató szerRossz szárítást támogató szerNincs, vagy kevés légnyomás	Az adag növelése vagy csökkentéseA tisztítószer töltöttségi szintjének ellenőrzéseA felszívó szűrő tisztításaAdagoló szivattyú légtelenítéseHasználjon eredeti Kärcher szárítás tá-mogató szertA szárító fúvó működésének ellenőrzése	Üzemeltető
A kerékmosó kefe nem forog	A kapcsolószekrényben találhatómotorvédő kapcsoló kioldottTúl magas a felületi nyomás	A kapcsolószekrényben található motor-védő kapcsoló ellenőrzéseA nyomáscsökkerő felületi nyomásá-nak csökkentése a kerékmosás során	Üzemeltető
A kerékmosó kefe lassan,vagy egyáltalán nem mozog	Nincs, vagy kevés légnyomás	Légnyomás ellenőrzése és szükség esetén beállításaA nyomáscsökkentő felületi nyomásá-nak növelése a kerékmosás során	Üzemeltető, Ügyfél-szolgálat
A kerékmosó kefe rossz he-lyen nem mozog	A fénysorompó elszennyeződött	Fénysorompó tisztítása, szükség esetén a beállítás ellenőrzése	Üzemeltető
A kefék gyorsan koszolódnak	Túl kevés a samponozás	A samponadagolás beállításaA vízmennyiség ellenőrzése és szükség esetén beállítása	Üzemeltető
Az alvázmosó fúvócsövek túllassúak / gyorsak vagy egyál-talán nem mozognak	Nincs, vagy kevés légnyomásA forgó egység erősen szennyezettA fojtók helytelenül vannak beállít-va	A vezetékben lévő légnyomás ellenőrz-se, szükség esetén beállításaA forgó egység tisztításaA fojtók utánállítása	Üzemeltető, Ügyfél-szolgálat
A berendezést nem lehet be-kapcsolni	Hiba az áramellátásban	A csatlakozási értékeknek megfelelő, hi-bamentes áramellátás biztosítása	Üzemeltető, Villa-mos szakember

Centrifugális szivattyú légtelenítése

1. Lazítsa meg a légtelenítő csavart.

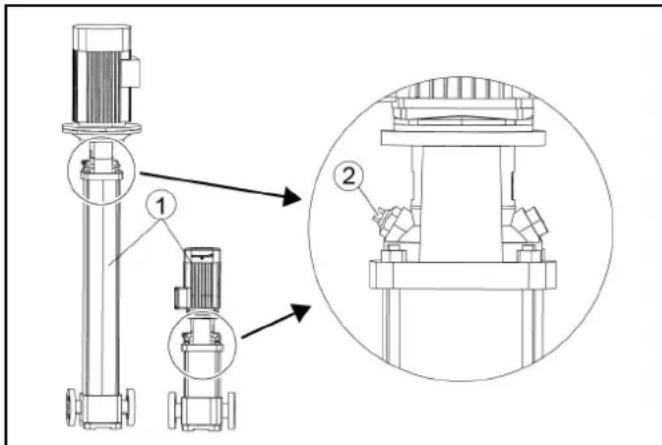

①Centrifugális szivattyú

②Légtelenítő csavar

1. Amennyiben vízszivárgást észlel, rögzítse ismét a légtelenítő csavart.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérfük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Berendezésméretek
Mosási magasság mm 2100, 2200, 2300 2400, 2500, 2600 2700, 2800, 2900
Keretmagasság mm 2900 3200 3500
Teljes magasság mm 2930, 3030, 3130 3230, 3330, 3430 3530, 3630, 3730
Keretszélesség mm 3500 3500 3500
Oldalkefék teljes szélessége mm 4040 4040 4040
Fröcskölés elleni védelem teljes szélessége	mm 4060 4060 4060
Keretmélység / mélység forgó kefékkel	mm	1600 / 2170	1600 / 2170	1600 / 2170
Csarnok teljes hosszúsága, rövid	mm 2070 2070 2070
A berendezés szélessége a tükör magasságában	mm 2450 2450 2450
A berendezés szélessége a kerékmosás területén	mm 2100 2100 2100
Járósínek nyomtávja	mm	2550, 2700, 2800	2550, 2700, 2800	2550, 2700, 2800
Csarnok szélessége biztonsági távolsággal	mm 4500 4500 4500
Mosókefék
Kefeátmérő, oldal	mm	975	975	975
Kefe fordulatszám, oldal	1/min	107	107	107
Kefe átmérője, tető	mm	975	975	975
Kefe fordulatszám, tető	1/min	127	127	127
Portálsebesség	m/min	0 - 24	0 - 24	0 - 24
Elektromos csatlakozás
Hálózati feszültség	V	400	400	400
Frekvencia	Hz	50	50	50
Csatlakozási teljesítmény	kW	10-16	10-16	10-16
max. előbiztosíték vezérlés	A	35-50	35-50	35-50
Vízcsatlakozás
Névleges átmérő	Hüvelyk	1	1	1
Áramlási nyomás a DIN 1988 szerint (100 l / perc)	MPa	0,4 - 0,6	0,4 - 0,6	0,4 - 0,6
Max. hömérséklet	°C	50	50	50
Sűrített levegő csatlakozás
Névleges átmérő	Hüvelyk	1/2	1/2	1/2
Nyomás	MPa	0,6 - 0,8	0,6 - 0,8	0,6 - 0,8
Fogyasztás/mosás (fagyvédő berendezés nélkül, program-függő, 4,5 m-es jármühossz esetén)	l	50	50	50
Fogyasztás fagyvédelemmel, kb.	l	700	700	700
Az EN 60335-2-79 szerint meghatározott értékek
A szárítást is tartalmazó mosási zajszintje	dB(A)	87	87	87
Zajszint Szárító üzemmódban	dB(A)	91	91	91
Magasnyomású modul zajszintje	dB(A)	86	86	86
A szárítást is tartalmazó mosási hangteljesítmény	dB(A)	101	101	101
Hangteljesítményű Szárító üzemmódban	dB(A)	105	105	105
Hangteljesítmény magasnyomásos üzemmódban	dB(A)	101	101	101
Bizonytalanság	dB(A)	3	3	3

A müszaki változtatások jogát fenntartjuk.

Víz- és tisztítószer-fogyasztás

A vízfogyasztás a jármű hosszától, a berendezés felszereltségétől és a mosóprogramtól függ.

A megadott értékek példák a jármű mosásonkénti fogyasztásra.

Megjegyzés

Határfeltételek:

• 4,5 m-es járműhossz

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU

2009/125/EK + 2009/1781

Alkalmazott harmonizált szabványok

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4: 2007 + A1: 2001

Az aláírók a cégvezetőség megbízásából és teljes körü meghatalmazásával járnak el.

H. Jenner

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]
