| Termék típusa | Akváriumi klímaberendezés elektronikus szabályozással |
| Márka | EHEIM |
| Modell | climacontrol+ S (3750 típus) |
| Méretek (H x Sz x M) | 310 x 310 x 447 mm |
| Súly | 17,0 kg |
| Tápellátás | 230 V / 50 Hz |
| Felvett teljesítmény (hűtés) | 260 W |
| Felvett teljesítmény (fűtés) | 300 W |
| Hűtési teljesítmény | Akár 500 L (25 °C-os víz) / akár 200 L (12 °C-os víz) |
| Fűtési teljesítmény | ΔT ~15 °C |
| Ajánlott vízátfolyás | 500 – 800 l/h |
| Maximális rendszernyomás | 1 bar / 14,4 psi |
| Tömlőcsatlakozás (IN/OUT) | ∅ 16/22 mm (19/27 mm-es redukcióval) |
| Zajszint (80 cm távolságban, hűtés) | ~47 – 50 dB |
| Üzemi környezeti hőmérséklet | 10 °C – 38 °C |
| Maximális beépítési magasság | 180 cm a vízszint alatt |
| Hűtőközeg | R290 (gyúlékony) |
| Védettségi fokozat (klímaberendezés) | IP I |
| Védettségi fokozat (WiFi vezérlő) | IP III |
| Fő funkciók | Elektronikus hűtés és fűtés, állandó hőmérséklet-szabályozás, digitális kijelző, WiFi vezérlés |
| Karbantartás és tisztítás | Tisztítsa meg a légszűrőt 2-3 hetente langyos vízzel |
| Biztonság | Karbantartás előtt húzza ki a csatlakozót, ne használja vízáramlás nélkül, túlmelegedés elleni védelem |
| Alkatrészek és javíthatóság | Pótalkatrészek elérhetők az EHEIM-nél; javításokat kizárólag hivatalos szervizközpont végezhet |
| Általános információk | Édesvízi és tengeri akváriumokhoz 500 L-ig; kizárólag magánhasználatra |
Gyakran ismételt kérdések - climacontrol+ S EHEIM
Felhasználói kérdések a következőről climacontrol+ S EHEIM
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Klímavezérlés PDF formátumban ingyenesen! Találja meg kézikönyvét climacontrol+ S - EHEIM és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. climacontrol+ S márka EHEIM.
HASZNÁLATI ÚTMUTATÓ climacontrol+ S EHEIM
hu Használati utasítás
sl Navodila za uporabo
sr Uputstvo za upotrebu
ro Manual de utilizare

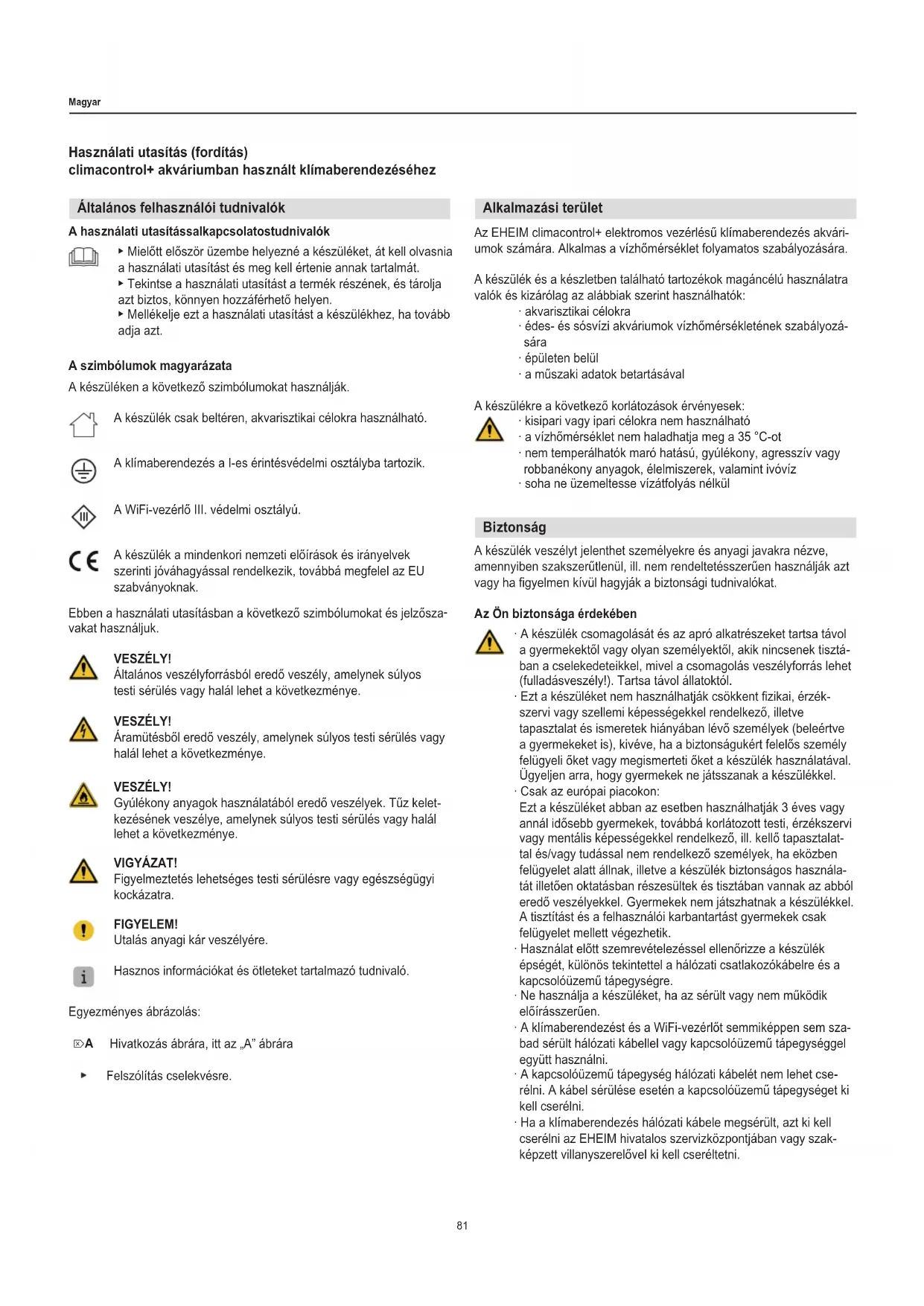

Használati utasítás (fordítás)
climacontrol+ akváriumban használt klímaberendezéséhez
Általános felhasználói tudnivalók
A használati utasítássalkapcsolatostudnivalók
▶ Mielőtt először üzembe helyezné a készüléket, át kell olvasnia a használati utasítást és meg kell értenie annak tartalmát.
- Tekintse a használati utasítást a termék részének, és tárolja azt biztos, könnyen hozzáférhető helyen.
▶ Mellékelje ezt a használati utasítást a készülékhez, ha tovább adja azt.
A szimbólumok magyarázata
A készüléken a következő szimbólumokat használják.
A készülék csak beltéren, akvarisztikai célokra használható.
A klímaberendezés a l-es érintésvédelmi osztályba tartozik.
A WiFi-vezérlő III. védelmi osztályú.
A készülék a mindenkori nemzeti előírások és irányelvek szerinti jóváhagyással rendelkezik, továbbá megfelel az EU szabványoknak.
Ebben a használati utasításban a következő szimbólumokat és jelzőszavakat használjuk.
VESZÉLY!
Általános veszélyforrásból eredő veszély, amelynek súlyos testi sérülés vagy halál lehet a következménye.
VESZÉLY!
Áramütésböl eredő veszély, amelynek súlyos testi sérülés vagy halál lehet a következménye.
VESZÉLY!
Gyülékony anyagok használatából eredő veszélyek. Tüz keletkezésének veszélye, amelynek súlyos testi sérülés vagy halál lehet a következménye.
VIGYÁZAT!
Figyelmeztetés lehetséges testi sérülésre vagy egészségügyi kockázatra.
FIGYELEM!
Utalás anyagi kár veszélyére.
Hasznos információkat és ötleteket tartalmazó tudnivaló.
Egyezményes ábrázolás:
☒A Hivatkozás ábrára, itt az „A” ábrára
Felszólítás cselekvésre.
Alkalmazási terület
Az EHEIM climacontrol+ elektromos vezérlésű klímaberendezés akváriumok számára. Alkalmas a vízhőmérséklet folyamatos szabályozására.
A készülék és a készletben található tartozékok magáncélú használatra valók és kizárólag az alábbiak szerint használhatók:
- akvarisztikai célokra
- édes- és sósvízi akváriumok vízhőmérsékletének szabályozására
· épületen belül - a műszaki adatok betartásával
A készülékre a következő korlátozások érvényesek:
- kisipari vagy ipari célokra nem használható
- a vízhőmérséklet nem haladhatja meg a 35 °C-ot
- nem temperálhatók maró hatású, gyúlékony, agresszív vagy robbanékony anyagok, élelmiszerek, valamint ivóvíz
- soha ne üzemeltesse vízátfolyás nélkül
Biztonság
A készülék veszélyt jelenthet személyekre és anyagi javakra nézve, amennyiben szakszerűtlenül, ill. nem rendeltetésszerűen használják azt vagy ha figyelmen kívül hagyják a biztonsági tudnivalókat.
Az Ön biztonsága érdekében
A készülék csomagolását és az apró alkatrészeket tartsa távol a gyermekektől vagy olyan személyektől, akik nincsenek tisztában a cselekedeteikkel, mivel a csomagolás veszélyforrás lehet (fulladásveszély!). Tartsa távol állatoktól.
Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalat és ismeretek hiányában lévő személyek (beleértve a gyermekeket is), kivéve, ha a biztonságukért felelős személy felügyeli öket vagy megismerteti öket a készülék használatával. Ügyeljen arra, hogy gyermekek ne játsszanak a készülékkel.
Csak az európai piacokon:
Ezt a készüléket abban az esetben használhatják 3 éves vagy annál idősebb gyermekek, továbbá korlátozott testi, érzékszervi vagy mentális képességekkel rendelkező, ill. kellő tapasztalattal és/vagy tudással nem rendelkező személyek, ha eközben felügyelet alatt állnak, illetve a készülék biztonságos használatát illetően oktatásban részesültek és tisztában vannak az abból eredő veszélyekkel. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek csak felügyelet mellett végezhetik.
Használat előtt szemrevételezéssel ellenőrizze a készülék épségét, különös tekintettel a hálózati csatlakozókábelre és a kapcsolóüzemű tápegységre.
Ne használja a készüléket, ha az sérült vagy nem működik előírásszerűen.
A klímaberendezést és a WiFi-vezérlőt semmiképpen sem szabad sérült hálózati kábellel vagy kapcsolóüzemű tápegységgel együtt használni.
A kapcsolóüzemű tápegység hálózati kábelét nem lehet cserélni. A kábel sérülése esetén a kapcsolóüzemű tápegységet ki kell cserélni.
Ha a klímaberendezés hálózati kábele megsérült, azt ki kell cserélni az EHEIM hivatalos szervizközpontjában vagy szakképzett villanyszerelővel ki kell cseréltetni.
- Ne húzza vagy vigye a készüléket a tápkábelnél fogva. A hálózatról való leválasztáshoz mindig a dugót húzza ki, ne a kábelt vagy a berendezést.
- Soha ne dugja át ujjait vagy tárgyait a szellőzőrács nyílásain. A ventilátorkerékkel való érintkezés sérülésekhez vezethet.
· Csak a jelen útmutatóban leírt munkákat végezze el. - A hálózati csatlakozókábelt óvja a hötöl, az olajoktól és az éles szegélyektől.
- Soha ne hajtson végre a készüléken műszaki változtatást.
- A készülékhez kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
- Javításokat kizárólag EHEIM szerviz végezhet.
- Azt ajánljuk, hogy az akváriumban elhelyezett minden készüléket legfeljebb 30 mA névleges hibaáramú hibaáram-védőkapcsolóval (Fl-relé) biztosítsanak.
- Alapszabály, hogy alkatrészek be- vagy kiszerelését, ill. a tisztítási és karbantartási munkákat megelőzően válassza le az akváriumban található összes készüléket az elektromos hálózatról, ha nem használja azokat.
A csatlakozóaljzatot és a kapcsolöüzemű tápegységet óvja a nedvességtől. A hálózati csatlakozókábelen feltétlenül képezzen cseppentőhurkot. Ez megakadályozza, hogy a kábelen esetleg végigfolyó víz a csatlakozóaljzatba kerüljön és ezáltal rövidzárlatot okozzon.
A berendezés és a kapcsolóüzemű tápegység villamossági adatainak egyezniük kell az elektromos hálózat adataival. Az adatok megtalálhatók a típustáblán, a csomagoláson vagy ebben az útmutatóban. - Ne csatlakoztasson többcsatlakozós dugaszolóaljzatot vagy hordozható tápegységet a készülék hátuljára.
A készülék megfelel a 2014/53/EU rádióberendezésekről szóló irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.eheim.com. - Kizárólag a WiFi-vezérlőhöz mellékelt kapcsolóüzemű tápegységet használja. A cseréhez az eredeti EHEIM kapcsolóüzemű tápegységet kell használni.
A készülék gyúlékony R290 hűtőközeget tartalmaz. A munkát csak tapasztalt és az R290 gázkezelési eljárásra kiképzett személyzet végezheti.
- A hűtőközegkör nem sérülhet meg.
- Ha a készüléket ártalmatlanítani kell, járjon el az „Üzemen kívül helyezés és ártalmatlanítás” című fejezetben leírtak szerint.
Összeszerelés és telepítés
Kicsomagolás
FIGYELEM! Anyagi kár.
▶ Vegye figyelembe a készülék tömegét. A készüléket mindig a két süllyesztett markolatnál fogva vigye.
Örizze meg a csomagolóanyagot a későbbi biztonságos tárolás vagy szállítás érdekében.
- Nyissa ki a csomagolást és vegye ki a tartozékokat.
- Húzza ki a készüléket felfelé a csomagolásból a süllyesztett markolatoknál fogva.
-
Távolítsa el a polisztírol elemeket és a műanyag zacskókat.
-
Ellenőrizze a csomag teljességét.
- Ellenőrizze az összes alkatrészt az esetleges szállítási sérülések szempontjából.
Felállítási hely
A berendezés rendeltetésszerű használatának megfelelő biztonságos működésének biztosítása érdekében soha nem szabad kitenni az időjárás vagy közvetlen höforrások hatásának. A berendezés 10°C és 38°C közötti környezeti hőmérséklet-tartományban használható.
- A berendezést mindig az akvárium vízszintje alá kell helyezni. Kérjük, vegye figyelembe a 180 cm-es maximális beépítési magasságot.
Előkészítés (☒E/F)
- Helyezz fel a burkolatot ① a klímaberendezésre.
- A burkolat rögzítéséhez a csavarkulccsal ② fordítsa el egy negyedfordulattal az óramutató járásával megegyezően balra és jobbra.
- Az RJ45 adatkábelen ③ keresztül kösse össze a WiFi-vezérlőt ⑤ a klímaberendezéssel.
- Csatlakoztassa a WiFi-vezérlőt a kapcsolóüzemű tápegységre ④.
- Vegye le a zárdugaszt a IN (BE) ⑥ és a OUT ⑦ (KI) csatlakozóról.
Örizze meg a záródugaszt. Ezeket használhatja szállítási biztosítóként a szivárgó maradékvíz ellen.
Elhelyezés akváriumi alapszekrényben vagy szekrényekben (☒G/H/I)
A szekrény oldalfalához és az ajtókhoz tartson legalább 50 mm távolságot. Tartsa szabadon a szellőző- és elszívonyílásokat.
- Válasszon sík felületet a berendezés elhelyezéséhez.
- Készítsen egy ⑨ kb. 200 × 200 mm méretű (kb. 400 cm²) kivágást a szekrény hátoldalán, hogy biztosítsa a frisslevegő-el-látást, valamint a tömlő elhelyezés és az elektromos szerelés helyigényét.
- Fűrészeljen egy kivágást a szekrénybe ⑩ a melegtávozólevegő-akna ⑪ elhelyezésére, hogy a berendezés meleg levegőjét kivezesse a szekrényből.
- Használja az öntapadós sablont a mélyedés kijelöléséhez.
- Javasoljuk, hogy a szekrény hátsó falába építse be a meleg távozólevegő aknájának mélyedését. Ezáltal a digitális kijelző előlről is jól láthatóvá válik. Kérjük, vegye figyelembe a következő táblázatban szereplő méreteket:
| Melegtávozólevegő-akna méretei | ||
| S 260 mm | ||
| T 74 mm | ||
| U > 60 mm | ||
| V | climacontrol+ S 343 mm | |
| climacontrol+ M 385 mm | ||
| climacontrol+ L 427 mm | ||
- A tömlő felszerelése után tolja a berendezést a megfelelő falra, és helyezze a melegtávozólevegő-aknát hátulról a mélyedésen keresztül a berendezésre.
Elhelyezés szabadon álló berendezésként
Tartsa be a falak, a bútorok stb. és a készülék között az előírt legalább 50 mm-es távolságot az optimális frisslevegő-ellátás és meleglevegő-elvezetés biztosítása érdekében.
- Válasszon sík felületet a berendezés elhelyezéséhez.
Tömlök beszerelése (☒J/K)
FIGYELEM! Anyagi kár.
▶ A berendezést csak szürt, tiszta vízzel üzemeltesse.
i · Tekintse meg a ☒B/C/D telepítési példákat.
A szűrő optimális és hatékony keringtetési teljesítményének biztosítása érdekében javasoljuk, hogy az akváriumszűrőket és a klímaberendezéseket külön vízkörrel üzemeltesse. (☒C).
A könnyebb beszerelés érdekében javasoljuk, hogy az összekötő részeket enyhén kenje be vazelinnel.
- Vezess át a tömlőt (∅ 16/22) a tömlőkapcson ⑫ és a tömlőbiztosítón ⑬.
- Tolja a hollandi anyát ⑭ a tömlöcsonkra ⑯.
- Helyezze be a tömítést ⑮ a hollandi anyába.
- Kösse össze a tömlöt a tömlöcsonkkal.
i ∅ 19/27 tömlő esetén először a szükítőkarmantyút ⑰ húzza rá a tömlőcsonkra. Majd csatlakoztassa a tömlőt.
- Biztosítsa a tömlőcsatlakozást a tömlőzárral. Használjon fogót.
- Csatlakoztassa a szűrő vagy a szivattyú nyomóoldalát (viszszatérés az akváriumba) a klímaberendezés IN (BE) csatlakozójára. Csatlakoztassa az akváriumba visszavezetett vizet a klímaberendezés OUT (KI) csatlakozójára.
- A két tömlőcsonk hollandi anyáit csak kézzel szabad meghúzni. NE használjon fogót.
Karbantartás
VESZÉLY! Áramütés!
▶ A karbantartási munkálatok elvégzése előtt húzza ki a WiFi-vezérlő dugaszolható tápegységét és a klímaberendezés hálózati csatlakozóját.
FIGYELEM! Anyagi kár.
▶ A tisztításhoz ne használjon kemény tárgyakat vagy maró hatású tisztítószert.
- Az alkatrészek nem helyezhetők mosogatógépbe.
i A következő fejezetek az optimális és zavarmentes üzemeltetéshez szükséges karbantartási munkákat ismertetik. A rendszeres karbantartás meghosszabbítja a klímaberendezés élettartamát és hosszú időn át biztosítja annak működését.
Légszűrő tisztítása
i Karbantartási javaslat
Tisztítsa meg a légszüröt ⑲ kb. 2-3 hetente, de legalább havonta egyszer.
- Hajtsa előre a klímaberendezés elülső oldalán található műanyag rácsot 20.
- Vegye ki a légszüröt, és tisztítsa meg a szüröt langyos vízzel.
- Helyezze vissza a száraz levegőszűrőt az elülső oldalon, és zárja be a műanyag rácsot.
i Mielőtt leválasztja a tömlőket a klimaberendezésről, szakítsa meg a vízkört a szivattyú vagy a szűrő kikapcsolásával. Nyomja össze a két tömlőbilincset ⑫, hogy megakadályozza a víz szivárgását.
Üzembe helyezés
FIGYELEM! Anyagi kár.
▶ Ne üzemeltesse a klímaberendezést úgy, hogy ne folyjon át rajta víz.
- Győződjön meg arról, hogy a vízkör létrejött, és a csörendszer teljesen légtelenített.
- Indítsa be a szivattyút vagy a szűrőt a vízkör létrehozásához.
- Várjon kb. 2 percet, amíg a csőrendszer teljesen légtelenítődik.
- Ellenőrizze a klímaberendezés tömlőcsatlakozásainak ⑥/⑦ tömítettségét (☒F).
- Csatlakoztassa a kapcsolóüzemű tápegységet ④ a WiFi-vezérlő hálózati csatlakozóaljzatába.
- Dugja a klímaberendezés hálózati csatlakozódugóját ⑧ a hálózati csatlakozóaljzatba. A homlokoldali kijelzőn az OFF (KI) felirat jelenik meg (☒L).
Kezelés WLAN-hálózattal
FIGYELEM! Anyagi kár.
▶ Ne csatlakoztasson semmilyen más eszközt, kivéve a mellékelt WiFi-vezérlőt.
Rendszerkövetelmények
WLAN-képes végkészülék (okostelefon, táblagép, notebook stb.)
Hálózat létrehozása
- Csatlakoztassa a kapcsolóüzemű tápegységet a hálózati csatlakozóaljzatba. Az állapotjelző LED ^18 világít.
i · Az állapotjelző LED fehéren villog: Hálózat keresése, ill. létrehozása
- Az állapotjelző LED kéken világít: Létrehozott egy új hálózatot
- A készülék kijelzője az aktuális vízhőmérsékletet mutatja.
- A kompresszor az első indításkor 2 perces késleltetéssel kapcsol be.
Csatlakozás WLAN-hálózatra
- Nyissa meg a végkészüléke (okostelefon, táblagép, notebook stb. hálózati beállításait).
- Csatlakoztassa a végkészüléket a WLAN-hálózatra (SSID) EHEIM clima XXXXXXXX.
- Írja be a hálózati biztonsági kódot (key).
i A hálózati biztonsági kulcsot (key) a WiFi-vezérő hátoldalán elhelyezett címkén találja. Alternatív megoldásként a kapcsolat létrejöttéhez beolvashatja a „QR-Code 1” kódot is (lásd a címkét).
Weboldal behívása
- Nyissa meg a webböngészöt, és írja be a következő webcímet:: http://192.168.1.1, eheimdigital vagy eheimdigital.local
Alternatívaként beolvashatja a „QR-Code 2” kódot is (lásd a címkét) a szoftver megnyitásához a böngészőben.
Elsö konfigurálás
- Válassza ki a kívánt nyelvet a rendelkezésre álló nyelvek közül, és kövesse az első konfigurációhoz szükséges utasításokat.
i A szoftver részletes használati utasítása letölthető a címlapon található QR-kóddal vagy a www.eheim.com weboldalon ke-resztül.
Az állapotjelző LED-ek jelentése
- Az állapotjelző LED fehéren villog: Hálózat keresése, ill. létrehozása
Az állapotjelző LED kéken világít: A készülék létrehozta a hálózatot. - Az állapotjelző LED zölden világít: A készülék egy másik EHEIM digital készülékre csatlakozik
A kijelző megjelenő kijelzések (☒L)
Üzemelés során a kijelző az aktuális vízhömérsékletet mutatja.
| Szimbólyumok jelentése | |
| OFF A készülék ki van kapcsolva. | |
| °C A víz hőmérséklet mérése Celsius fokban. | |
| °F | A víz hőmérséklet mérése Fahrenheit fokban. |
| Villog: Hűtési üzemmód előkészítése.Világít: A hűtés be van kapcsolva. A klímaberendezés hűt. | |
| Világít: A fűtés be van kapcsolva. A klímaberendezés fűt. | |
Üzemen kívül helyezés és ártalmatlanítás
Ártalmatlanítás
A készülék ártalmatlanításakor vegye figyelembe a mindenkori törvényes előírásokat. Információk elektromos és elektronikus készülékek Európai Közösségen belüli ártalmatlanítására vonatkozóan: Az Európai Közösségen belül az elektromos meghajtású készülékek hulladékainak ártalmatlanítását az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) irányelven alapuló nemzeti rendelkezések szabályozzák. Ennek megfelelően a készüléket a továbbiakban nem szabad kommunális vagy háztartási hulladékként kezelni. A készüléket ingyenesen átveszik a települési gyűjtőhelyeken, ill. a hulladékgyűjtő udvarokban. A termék csomagolása újrahasznosítható anyagokból készült. Ezeket az anyagokat környezetbarát módon ártalmatlanítsa és adja le azokat újrahasznosításra.
Az üzemzavarok elhárítása
VESZÉLY! Áramütés!
- Az üzemzavarok elhárítása előtt húzza ki a hálózati csatlakozódugót és a kapcsolóüzemű tápegységet.
Üzemzavar Lehetséges ok Elhárítás
| A kijelző nem kapcsol be | Nincs áramellátás | ► Ellenőrizze, hogy a hálózati csatlakozódugó teljesen be van-e dugva a hálózati aljzatba. |
| A kijelzön folyamatosan az OFF kijelzés látszik | A WiFi-vezérlő nem üzemkész | ► Ellenőrizze, hogy a kapcsolóüzemű tápegység teljesen be van-e dugva a hálózati aljzatba.► Ellenőrizze, hogy a kapcsolóüzemű tápegység kábele csatlakozik-e a WiFi-vezérlőhöz és teljesen be van-e dugva. |
| Elégtelen vízhűtés vagy vízme-legítés, az előírt hőmérséklet nem érhető el | Elégtelen vízkörforgás ► Ellenőrizze, hogy az akvárium szűrője vagy szivattyúja működik-e.► Ellenőrizze a tömlő szerelését, hogy nincsenek-e elgörbülések vagy keresztmetszeti szűkületek.► Tisztítsa meg az akvárium szűrőjét vagy szivattyúját► Tisztítsa meg a vezetékrendszert | |
| Túl alacsony hűtőteljesítmény vagy hő-teljesítmény a vízmennyiséghez képest | ► Ellenőrizze a teljesítményadatokat (lásd: Műszaki adatok) | |
| Az akvárium és/vagy a csőrendszer nem eléggé szigetelt, vagy a tömlővezetékek túl hosszúak. | ► Szigetelje a csőrendszert vagy az akvárium falait.► A tömlővezetékeket a lehető legrövidebbre szerelje be | |
| A tömlőrendszerben lévő további tartozékok (pl. CO2-reaktorok, UVC-tisztítók vagy hasonló egységek) miatt megnövekedett áramlási ellenállás. | ► Csökkentse az áramlási ellenállást► A klímaberendezést külön vízkörön keresztül működtesse | |
| A melegtávozólevegő-aknából nem távozik meleg levegő | ► A hűtőkompresszor nem működik megfelelően. Forduljon az EHEIM ügyfélszolgálatához: www.eheim.com | |
Egyéb üzemzavar esetén, kérjük, forduljon az EHEIM szervizéhez.
Hibaüzenetek (kijelző)
VESZÉLY! Áramütés!
- Az üzemzavarok elhárítása előtt húzza ki a hálózati csatlakozódugót és a kapcsolóüzemű tápegységet.
Üzenet Lehetséges ok Elhárítás
| P1 | A vízhőmérséklet-érzékelő meghibásodott | ▸ Forduljon az EHEIM ügyfélszolgálatához: www.eheim.com |
| P2 A túlhevülés elleni védelem hőmérséklet-érzékelője meghibásodott | ▸ Forduljon az EHEIM ügyfélszolgálatához: www.eheim.com | |
| HA A víz hőmérséklete meghaladja a beállított előírt hőmér sékletet | - | ▸ Ellenőrizze, hogy az akvárium szűrője vagy szivattyúja működik-e.▸ Ellenőrizze a tömlő szerelését, hogy nincsenek-e elgörbülések vagy keresztmetszeti szűkületek.▸ Tisztítsa meg az akvárium szűrőjét vagy szivattyúját▸ Tisztítsa meg a vezetékrendszert |
| ▸ Ellenőrizze, hogy a hűtési funkció be van-e kapcsolva | ||
| HA2(túlhevülés) | A légszűrő és/vagy a szellőzőrács elszennyeződött | ▸ Tisztítsa meg a légszűrőt |
| A környezeti hőmérséklet túl magas | ▸ Ügyeljen arra, hogy a berendezést legfeljebb +38 °C-os környezeti hőmérsékleten üzemeltesse. | |
| A berendezés szellőzőrendszere megsérült | ▸ Forduljon az EHEIM ügyfélszolgálatához: www.eheim.com | |
| LA A víz hőmérséklete nem éri el a beállított előírt hőmér sékletet | - | ▸ Ellenőrizze, hogy az akvárium szűrője vagy szivattyúja működik-e.▸ Ellenőrizze a tömlő szerelését, hogy nincsenek-e elgörbülések vagy keresztmetszeti szűkületek.▸ Tisztítsa meg as akvárium szűrőjét vagy szivattyúját▸ Tisztítsa meg a vezetékrendszert |
| ▸ Ellenőrizze, hogy a fűtési funkció be van-e kapcsolva | ||
Egyéb üzemzavar esetén, kérjük, forduljon az EHEIM szervizéhez.
Müszaki adatok
| climacontrol+ S M L | ||||
| Tipus 3750 3751 3752 | ||||
| Akvárium mérete, max: 500 l | 1 000 l | 2 000 l | ||
| Hálózati feszültség/frekvencia | 230 V / 50 Hz | |||
| Teljesítményfelvétel (hűtési mód) | 260 W (230 V) | 300 W (230 V) | 400 W (230 V) | |
| Hűtőteljesítmény: * | ||||
| Vízhőmérséklet 25°C1 | max. | 500 l | 1 000 l | 2 000 l |
| Vízhőmérséklet 12°C2 | max. | 200 l | 300 l | 500 l |
| Zajszint / 80 cm (hűtési mód) | ~47 – 50 dB | ~50 – 53 dB | ~51 – 54 dB | |
| Teljesítményfelvétel (fűtési mód) | 300 W | |||
| Fűtési teljesítmény Δt** | ~15°C | ~10°C | ~6°C | |
| Tömlőcsatlakozó következő ∅ tömlőkhöz | IN | ∅ 16/22 mm / szűkitőkarmantyúval 19/27 mm | ||
| OUT | ||||
| Vízátfolyás | min. | 500 l/h | ||
| max. | 800 l/h | |||
| Rendszemyomás | max. | 1 bar / 14,4 psi | ||
| Tömeg | 17,0 kg | 18,7 kg | 19,7 kg | |
| Méretek (H × Sz × M) | 310 × 310 × 447 mm | 310 × 310 × 489 mm | 310 × 310 × 531 mm | |
| Kapcsolóüzemű tápegység | ||||
| Tipus | 7341218 | |||
| Dugasz | EUR | |||
| Bemenet | 100 – 240 V / 50/60 Hz / 0,4 A | |||
| Kimenet | 5 V DC / 1 A / 5 W | |||
* = érték meghatározása: 1× akvárium tetővel, szobahőmérséklet 30°C, höterhelés
^1 S és M modell = 0,3 W/l, L modell = 0,2 W/l,
^2 = 0,1 W/I
** = érték meghatározása 1× akvárium tetövel, szobahőmérséklet 20°C,
Δt = a helyiség és a víz hömérséklete közötti hömérsékletkülönbség
Pótalkatrészek
Lásd a 3. oldalon.
