Typ produktu	Klimatyzator do akwarium z regulacją elektroniczną
Marka	EHEIM
Model	climacontrol+ S (Typ 3750)
Wymiary (Dł x Gł x Wys)	310 x 310 x 447 mm
Waga	17,0 kg
Zasilanie	230 V / 50 Hz
Pobór mocy (chłodzenie)	260 W
Pobór mocy (ogrzewanie)	300 W
Wydajność chłodzenia	Do 500 l (woda 25 °C) / do 200 l (woda 12 °C)
Wydajność ogrzewania	ΔT ~15 °C
Zalecany przepływ wody	500 – 800 l/h
Maks. ciśnienie w układzie	1 bar / 14,4 psi
Przyłącze węża (IN/OUT)	∅ 16/22 mm (z redukcją 19/27 mm)
Poziom hałasu (80 cm, chłodzenie)	~47 – 50 dB
Temperatura otoczenia podczas pracy	10 °C – 38 °C
Maks. wysokość montażu	180 cm poniżej poziomu wody
Czynnik chłodniczy	R290 (łatwopalny)
Klasa ochronności (klimatyzator)	IP I
Klasa ochronności (sterownik WiFi)	IP III
Główne funkcje	Elektroniczne chłodzenie i ogrzewanie, stała regulacja temperatury, wyświetlacz cyfrowy, sterowanie przez WiFi
Konserwacja i czyszczenie	Czyścić filtr powietrza co 2-3 tygodnie ciepłą wodą
Bezpieczeństwo	Odłączyć od zasilania przed konserwacją, nie używać bez cyrkulacji wody, ochrona przed przegrzaniem
Części zamienne i naprawialność	Części zamienne dostępne u firmy EHEIM; naprawy wyłącznie przez autoryzowany serwis
Informacje ogólne	Do akwariów słodkowodnych i morskich do 500 l; tylko do użytku prywatnego

Często zadawane pytania - climacontrol+ S EHEIM

Jaka jest różnica między modelami climacontrol+ S, M i L?

Modele S, M i L różnią się mocą chłodzenia i zalecaną maksymalną pojemnością akwarium. Model S nadaje się do 500 litrów, M do 1000 litrów, a L do 2000 litrów. Wymiary i waga również rosną wraz z rozmiarem.

Jak zainstalować klimatyzator EHEIM climacontrol+ S?

Umieść urządzenie poniżej poziomu akwarium, zachowaj minimalną odległość 50 mm wokół dla wentylacji. Podłącz węże (∅ 16/22 mm) na wejściu (IN) i wyjściu (OUT). Podłącz sterownik WiFi przez kabel RJ45 i zasilacz sieciowy. Upewnij się, że cyrkulacja wody jest aktywna przed włączeniem zasilania.

Jak podłączyć sterownik WiFi do sieci domowej?

Podłącz zasilacz sterownika. Na swoim urządzeniu połącz się z siecią WiFi 'EHEIM clima XXXXXXXX' z kluczem bezpieczeństwa podanym na etykiecie z tyłu. Otwórz przeglądarkę pod adresem http://192.168.1.1 lub eheimdigital.local, aby uzyskać dostęp do interfejsu konfiguracyjnego.

Co zrobić, jeśli ekran urządzenia pozostaje wyłączony?

Sprawdź, czy zasilacz sterownika WiFi jest podłączony i gniazdko sieciowe jest zasilane. Upewnij się, że kabel zasilający klimatyzatora jest prawidłowo włożony.

Jak wyczyścić filtr powietrza klimatyzatora?

Otwórz przednią plastikową kratkę, wyjmij filtr powietrza i umyj go ciepłą wodą. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. Wykonuj tę czynność co 2-3 tygodnie, przynajmniej raz w miesiącu.

Dlaczego woda nie chłodzi się wystarczająco?

Możliwe przyczyny: niewystarczająca cyrkulacja wody (sprawdź filtr i pompę), zagięte lub zatkane węże, zbyt wysoka temperatura otoczenia lub nieodpowiednia moc klimatyzatora do objętości wody. Upewnij się również, że tryb chłodzenia jest włączony.

Czy mogę używać klimatyzatora bez sterownika WiFi?

Nie, sterownik WiFi jest niezbędny do działania. Zapewnia regulację temperatury i wyświetlanie informacji. Bez niego ekran pokazuje 'OFF', a urządzenie nie działa.

Jakie typy akwariów są kompatybilne?

Klimatyzator nadaje się do akwariów słodkowodnych i morskich, do użytku prywatnego. Temperatura wody nie powinna przekraczać 35 °C. Nie używać do wody pitnej ani cieczy ściernych, łatwopalnych lub wybuchowych.

Co oznaczają kody błędów na ekranie?

Kody obejmują P1 i P2 (uszkodzone czujniki), HA (zbyt wysoka temperatura), HA2 (przegrzanie z powodu brudnego filtra powietrza lub nadmiernej temperatury otoczenia), LA (zbyt niska temperatura). Patrz instrukcja obsługi w celu podjęcia działań naprawczych.

Jak wyłączyć urządzenie z eksploatacji i je zutylizować?

Odłącz zasilanie, opróżnij wodę z węży. W celu utylizacji należy przestrzegać dyrektywy WEEE: nie wyrzucać z odpadami domowymi, oddać do punktu zbiórki. Opakowanie nadaje się do recyklingu.

INSTRUKCJA OBSŁUGI climacontrol+ S EHEIM

pl Instrukcja obsługi

cs Návod k obsluze

sk Návod na obsluhu

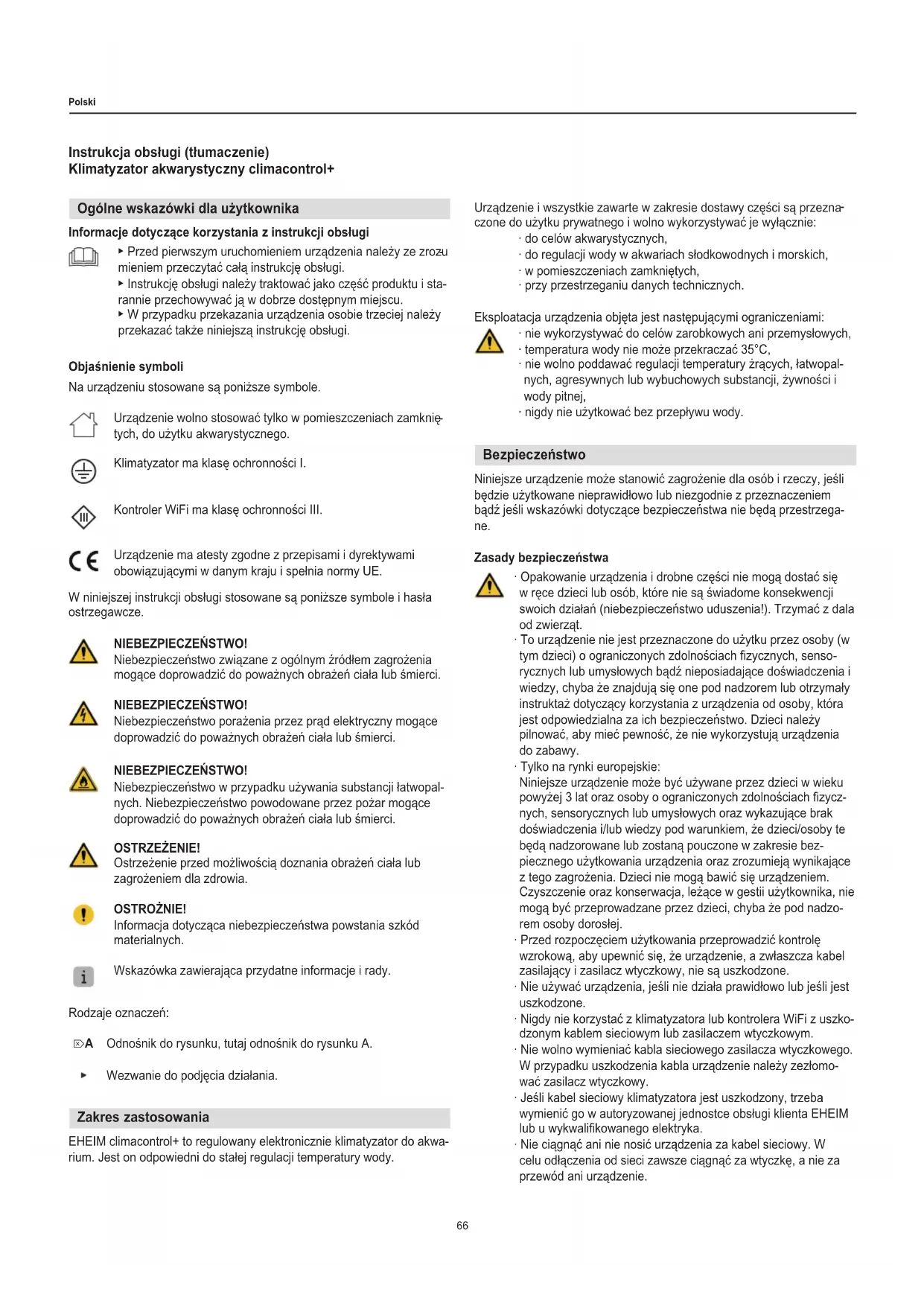

Instrukcja obsługi (tłumaczenie)

Klimatyzator akwarystyczny climacontrol+

Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozu mieniem przeczytać całą instrukcję obsługi.
• Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
  ▶ W przypadku przekazania urządzenia osobie trzeciej należy przekazać także niniejszą instrukcję obsługi.

Objaśnienie symboli

Na urządzeniu stosowane są poniższe symbole.

Urządzenie wolno stosować tylko w pomieszczeniach zamkniętych, do użytku akwarystycznego.

Klimatyzator ma klasę ochronności I.

Kontroler WiFi ma klasę ochronności III.

Urządzenie ma atesty zgodne z przepisami i dyrektywami obowiązującymi w danym kraju i spełnia normy UE.

W niniejszej instrukcji obsługi stosowane są poniższe symbole i hasła ostrzegawcze.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo związane z ogólnym źródłem zagrożenia mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo porażenia przez prąd elektryczny mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo w przypadku używania substancji łatwopalnych. Niebezpieczeństwo powodowane przez pożar mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

OSTRZEŻENIE!

Ostrzeżenie przed możliwością doznania obrażeń ciała lub zagrożeniem dla zdrowia.

OSTROŻNIE!

Informacja dotycząca niebezpieczeństwa powstania szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

Rodzaje oznaczeń:

☒A Odnośnik do rysunku, tutaj odnośnik do rysunku A.

Wezwanie do podjęcia działania.

Zakres zastosowania

EHEIM climacontrol+ to regulowany elektronicznie klimatyzator do akwarium. Jest on odpowiedni do stałej regulacji temperatury wody.

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie:

· do celów akwarystycznych,
· do regulacji wody w akwariach słodkowodnych i morskich,
- w pomieszczeniach zamkniętych,
- przy przestrzeganiu danych technicznych.

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• nie wykorzystywać do celów zarobkowych ani przemysłowych,
• temperatura wody nie może przekraczać 35°C,
• nie wolno poddawać regulacji temperatury żraçych, łatwopalnych, agresywnych lub wybuchowych substancji, żywności i wody pitnej,
• nigdy nie użytkować bez przepływu wody.

Bezpieczeństwo

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wskazówki dotyczące bezpieczeństwa nie będą przestrzegane.

Zasady bezpieczeństwa

• Opakowanie urządzenia i drobne części nie mogą dostać się w ręce dzieci lub osób, które nie są świadome konsekwencji swoich działań (niebezpieczeństwo uduszenia!). Trzymać z dala od zwierząt.
• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, senso- rycznych lub umysłowych bądź nieposiadające doświadczenia i wiedzy, chyba że znajdują się one pod nadzorem lub otrzymały instruktaż dotyczący korzystania z urządzenia od osoby, która jest odpowiedzialna za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie wykorzystują urządzenia do zabawy.
  • Tylko na rynki europejskie:

Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 3 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wykazujące brak doświadczenia i/lub wiedzy pod warunkiem, że dzieci/osoby te będą nadzorowane lub zostaną pouczone w zakresie bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie oraz konserwacja, leżące w gestii użytkownika, nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.

• Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, a zwłaszcza kabel zasilający i zasilacz wtyczkowy, nie są uszkodzone.
• Nie używać urządzenia, jeśli nie działa prawidłowo lub jeśli jest uszkodzone.
• Nigdy nie korzystać z klimatyzatora lub kontrolera WiFi z uszkodzonym kablem sieciowym lub zasilaczem wtyczkowym.
• Nie wolno wymieniać kabla sieciowego zasilacza wtyczkowego. W przypadku uszkodzenia kabla urządzenie należy zezłomować zasilacz wtyczkowy.
• Jeśli kabel sieciowy klimatyzatora jest uszkodzony, trzeba wymienić go w autoryzowanej jednostce obsługi klienta EHEIM lub u wykwalifikowanego elektryka.
• Nie ciągnąć ani nie nosić urządzenia za kabel sieciowy. W celu odłączenia od sieci zawsze ciągnąć za wtyczkę, a nie za przewód ani urządzenie.

W żadnym razie nie wkładać palców ani przedmiotów w szczeliny kratki wentylacyjnej. Kontakt z wirnikiem wentylatora może prowadzić do urazów.
- Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
- Chronić przewód sieciowy przed wysoką temperaturą, olejami i ostrymi krawędziami.
- Nigdy nie dokonywać zmian technicznych urządzenia.
- Stosować wyłącznie oryginalne części zamienne i akcesoria przeznaczone do tego urządzenia.
- Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.

- Rekomendujemy zabezpieczenie wszystkich elektrycznych urządzeń akwariowych za pomocą wyłącznika różnicowo-prądowego ze znamionowym prądem uszkodzeniowym maksymalnie 30 mA.

- Zasadniczo należy odłącać od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium w następujących sytuacjach: gdy nie są one używane, przed ich zamontowaniem lub wymontowaniem oraz przed wszystkimi pracami związanymi z czyszczeniem lub konserwacją.

- Chronić gniazdko, wtyczkę sieciową i zasilacz wtyczkowy przed wilgocią. Utworzyć pętlę zabezpieczającą na kablu zasilającym. Uniemożliwi ona dostawanie się wody ewentualnie płynącej wzdłuż kabla do gniazdka, co mogłoby spowodować zwarcie. - Dane elektryczne urządzenia i zasilacza wtyczkowego muszą być zgodne z danymi sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.

- Nie wolno podłączać wielu gniazdek ani przenośnych zasilaczy do tylnej części urządzenia.

- Urządzenie jest zgodne z dyrektywą dotyczącą instalacji radiowych 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eheim.com.

- Stosować tylko dostarczony z kontrolerem WiFi zasilacz wtyczkowy. W razie potrzeby należy korzystać z oryginalnego zasilacza wtyczkowego EHEIM.

Urządzenie zawiera palne chłodziwo R290. Prace mogą być wykonywane wyłącznie przed doświadczony i wykwalifikowany personel do procesów zarządzania gazem R290.

- Obieg chłodziwa nie może zostać uszkodzony.

- Jeśli urządzenie ma zostać zutylizowane, należy stosować się do opisu podanego w rozdziale Wyłączenie z użytkowania i utylizacja.

Montaż i instalacja

Rozpakowanie

OSTROŻNIE! Szkoda rzeczowa.

- Uwzględniać wagę urządzenia. Zawsze nosić urządzenie za oba uchwyty.

Zachować opakowanie w celu późniejszego bezpiecznego prze- chowywania lub transportowania.

1. Otworzyć opakowanie i wyjąć akcesoria.
2. Pociągnąć urządzenie za uchwyty do góry z opakowania.
3. Wyjąć osłony styropianowe i worek z tworzywa sztucznego.

4. Sprawdzić kompletność dostawy.

5. Skontrolować wszystkie części pod względem ewentualnych szkód transportowych.

Miejsce ustawienia

• Aby zapewni zgodną z przeznaczeniem i bezpieczną eksploatację urządzenia, nie należy wystawiać go na oddziaływanie czynników atmosferycznych lub bezpośrednich źródeł ciepła. Urządzenie może być stosowane w zakresie temperatury otoczenia od 10°C do 38°C.
• Urządzenie zawsze musi być umieszczane niżej niż poziom wody w akwarium. Należy przy tym przestrzegać maks. wysokości ustawienia 180 cm.

Przygotowanie (☒E/F)

1. Nałożyć osłone ① na klimatyzator.
2. Zabezpieczyć osłonę kluczem do śrub ② poprzez obrót o jedną czwartą śrub w lewo i prawo w kierunku ruchu wskazówek zegara.
3. Połączyć kontroler WiFi ⑤ kablem danych RJ45 ③ z klimatyzatorem.
4. Połączyć kontroler WiFi z zasilaczem wtyczkowym ④.
5. Wyjąć zaślepkę zamykającą na przyłączu IN ⑥ i na przyłączu OUT ⑦.

Zachować zatyczkę. Można jej użyć jako zabezpieczenie transportowe do zabezpieczenia przed wyciekiem pozostałej wody.

Umieszczanie w szafce dolnej akwarium lub w szafkach (☒G/H/I)

Zachowywać odstępy minimalne co najmniej 50 mm od ścian i drzwi szafek. Nie zastawiać otworów wentylacyjnych i odpowietrzających.

1. Wybierać równą powierzchnię do umieszczenia urządzenia.
2. Wyciąć wylot ⑨ ok. 200 × 200 mm (ok. 400 cm²) np. w ścianie tylnej szafki, aby zapewnić dopływ świeżego powietrza i ułożenie instalacji weżowej i elektrycznej.
3. Wyciąć wylot w szafce ⑩ na umieszczanie kanału gorącego powietrza odlotowego ⑪, aby odprowadzać ciepłe powietrze urządzenia z szafki.

• Zastosować samoprzylepny szablon do oznaczania wycięcia.
• Rekomendujemy wycięcie do kanału odprowadzania ciepłego powietrza odlotowego w tylnej ściance szafki. Przykładowo wskaźnik cyfrowy jest dobrze widoczny od przodu. Należy przy tym przestrzegać danych wymiarowych w poniższej tabeli:

Wymiary kanału ciepłego powietrza odlotowego
S 260 mm
T 74 mm
U > 60 mm
V	climacontrol+ S 343 mm
	climacontrol+ M 385 mm
	climacontrol+ L 427 mm

1. Po instalacji węża dosunąć urządzenie do odpowiedniej ścianki i włożyć kanał ciepłego powietrza odlotowego od tyłu przez wycięcie do urządzenia.

Umieszczenie wolno stojące

Zachowywać minimalne odstępy co najmniej 50 mm od ścian, elementów mebli itp., aby zapewnić optymalne doprowadzanie świeżego powietrza i odprowadzanie ciepłego powietrza.

1. Wybierać równą powierzchnię do umieszczenia urządzenia.

Instalacja węży (☒J/K)

OSTROŻNIE! Szkoda rzeczowa.

▶ Użytkować urządzenie wyłącznie z przefiltrowaną czystą wodą.

i · Przestrzegać przykładów instalacji ➕ B/C/D.

Aby zapewnić optymalną i efektywną moc cyrkulacji filtra, rekomendujemy użytkowanie filtra do akwarium i klimatyzatorów z oddzielnymi obiegami wody (☒C).

Dla prostszej instalacji rekomendujemy lekko nasmarować części połączeniowe wazeliną.

1. Poprowadzić wąż (Ø 16/22) przez zacisk wężowy ⑫ i zabezpieczenie węża ⑬.
2. Nasunąć nakrętkę złączkową ⑭ na króciec węża ⑯.
3. Włożyć uszczelkę ⑮ do nakrętki złączkowej.
4. Połączyć wąż z króścem węża.

i Przy ∅ węża 19/27 najpierw naciągnąć złączkę redukcyjną ⑰ na króciec węża. Następnie połączyć wąż.

1. Zabezpieczyć połączenie węża za pomocą zabezpieczenia węża. Użyć w tym celu zacisku.

2. Połączyć stronę tłoczenia filtra lub pompy (powrót do akwa- rium) z przyłączem IN klimatyzatora. Powrót wody do akwa- rium połączyć z przyłączem OUT na klimatyzatorze.

3. Ręcznie dokręcić nakrętki złączkowe obu króćców wężowych. Nie stosować zacisku!

Konserwacja

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

▶ Przed wszystkimi pracami konserwacyjnymi wyjąć zasilacz wtyczkowy kontrolera WiFi i wtyczkę sieciową klimatyzatora.

OSTROŻNIE! Szkoda rzeczowa.

▶ Do czyszczenia nie stosować żadnych twardych przedmiotów ani agresywnych środków czyszczących.
- Żadna część nie nadaje się do mycia w zmywarce.

i W dalszej części opisano prace konserwacyjne, które są wymagane w celu zapewnienia optymalnej i bezawaryjnej eksploatacji. Regularne wykonywanie prac konserwacyjnych przedłuża żywotność i zapewnia prawidłowe działanie klimatyzatora przez długi czas.

Czyszczenie filtra powietrza

i Rekomendacja konserwacji

Czyścić filtr powietrza ⑲ co ok. 2–3 tygodnie, ale co najmniej raz w miesiącu.

1. Odchylić kratkę z tworzywa sztucznego ⑳ na stronie przedniej klimatyzatora do przodu.
2. Wyjąć filtr powietrza i oczyścić filtr letnią woda.
3. Ponownie włożyć suchy filtr powietrza na stronie przedniej i zamknąć kratkę z tworzywa sztucznego.

i Przed odłączeniem przewodów wężowych od klimatyzatora przewwać obieg wody przez wyłączenie pompy lub filtra. Ścisnąć oba zaciski węża ⑫, aby uniknąć wydostającej się wody.

Uruchamianie

OSTROŻNIE! Szkoda rzeczowa.

▶ Nie użytkować klimatyzatora bez przepływu wody.
- Upewnić się, że utworzono obieg wody i że system przewodowy został całkowicie odpowietrzony.

1. Uruchomić pompę lub filtr, aby utworzyć obieg wody.
2. Poczekać ok. 2 minuty, aż system przewodowy całkowicie się odpowietrzy.
3. Sprawdzić przyłącza węża ⑥/⑦ klimatyzatora pod względem szczelności (☒F).
4. Włożyć zasilacz wtykowy ④ kontrolera WiFi do gniazdka sieciowego.
5. Włożyć wtyczkę sieciową ⑧ klimatyzatora do gniazdka sieciowego. Wyświetlacz na stronie przedniej wskazuje OFF (☒L).

Obsługa poprzez połączenie WLAN

OSTROŻNIE! Szkoda rzeczowa.

▶ Nie podłączać żadnych innych urządzeń, z wyjątkiem zawartego w zakresie dostawy kontrolera WiFi.

Wymagania systemowe

Urządzenie końcowe z obsługą WLAN (smartfon, tablet, notebook, itp.)

Tworzenie sieci

1. Zasilacz sieciowy włożyć do gniazda sieciowego. Świeci się dioda LED stanu ⑱.

i · Dioda LED stanu miga na biało: sieć jest wyszukiwana lub tworzona.

• Dioda LED stanu świeci na niebiesko: utworzono nową sieć.
• Wyświetlacz urządzenia wskazuje aktualną temperaturę wody.
• Sprężarka włącza się przy pierwszym uruchomieniu z opóźnie niem 2 minut.

Połączenie z siecią WLAN

1. Otworzyć ustawienia sieciowe urządzenia końcowego (smartfona, tabletu, notebooka itp.).
2. Połączyć urządzenie końcowe z siecią WLAN (SSID) EHEIM clima XXXXXXXX.
3. Wprowadzić klucz zabezpieczenia sieci (Key).

i Klucz zabezpieczenia sieci (Key) znajduje się na etykiecie na tylnej stronie kontrolera WiFi. Alternatywnie można również zeskanować kod QR 1 (patrz etykieta), aby nawiązać połączenie.

Uruchomienie strony internetowej

1. Otworzyć przeglądarkę internetową i wprowadzić następujący adres internetowy: http://192.168.1.1, eheimdigital lub eheim-digital.local

i Można również zeskanować kod QR 2 (patrz etykieta), aby otworzyć oprogramowanie w przeglądarce.

Pierwsza konfiguracja

1. Wybrać żądany język z listy języków do wyboru i postępować zgodnie z instrukcjami dotyczącymi pierwszej konfiguracji.

i Szczegółowe instrukcje dotyczące oprogramowania można pobrać za pomocą kodu QR znajdującego się na stronie tytułowej lub ze strony www.eheim.com.

Znaczenie statusowej diody LED

• Dioda LED stanu miga na biało: sieć jest wyszukiwana lub tworzona.
  Dioda LED stanu świeci na niebiesko: urządzenie utworzyło sieć.
• Dioda LED stanu świeci na zielono: urządzenie jest połączona z innym urządzeniem cyfrowym EHEIM.

Wskazania na wyświetlaczu (L)

Wyświetlacz wskazuje w trybie roboczym stale aktualną temperaturę wody.

Znaczenie symboli
OFF Urządzenie jest wyłączone.
°C Temperatura wody jest mierzona w stopniach Celsjusza.
°F	Temperatura wody jest mierzona w stopniach Fahrenheit.
	Miga: Przygotowywany jest tryb chłodzenia.Świeci: Chłodzenie jest włączone. Klimatyzator chłodzi.
	Świeci: Ogrzewanie jest włączone. Klimatyzator grzeje.

Zakończenie użytkowania i utylizacja

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych. Informacja dotycząca utylizacji urządzeń elektrycznych i elektronicznych we Wspólnocie Europejskiej: Na terenie Wspólnoty Europejskiej obowiązują przepisy krajowe dotyczące utylizacji urządzeń zasilanych elektrycznie, które oparte są na dyrektywie UE 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zgodnie z nimi niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

Usuwanie usterek

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyczkę sieciową i zasilacz wtykowy.

Usterka Możliwa przyczyna Sposób usunięcia

Wyświetlacz nie włącza się.	Brak zasilania.	► Sprawdzić, czy wtyczka sieciowa jest w całości włóżona do gniazdka.
Wyświetlacz wskazuje stale OFF.	Kontroler WiFi nie jest gotowy do pracy.	► Sprawdzić, czy zasilacz wtyczkowy jest w całości włóżony do gniazdka.► Sprawdzić, czy kabel zasilacza wtyczkowego jest połączony z kontrolerem WiFi i został całkowicie włóżony.
Niewystarczające chłodzenie wody lub podgrzewanie wody, temperatura zadana nie jest osiągana.	Niewystarczający obieg wody.	► Sprawdzić, czy filtr do akwariów lub pompa są użytkowane.► Sprawdzić instalację węża pod względem zagięć lub zwiężeń przekroju.► Oczyścić filtr do akwarium lub pompę.► Wyczyścić system przewodowy.
	Moc chłodzenia lub moc grzania dla danej ilości wody za niska	► Sprawdzić dane mocy (patrz dane techniczne).
	Akwarium i/lub system przewodowy niewystarczająco zaizolowane(-y) lub przewody wężowe są za długie.	► Zaizolować system przewodowy lub ścianki akwarium.► Instalować przewody wężowe tak, by były tak krótkie, jak to możliwe.
	Zwiększone opory przepływu przez dodatkowe akcesoria w systemie wężowym (np. reaktory CO^2 , oczyszczacze UVC i inne agregaty).	► Zredukować opory przepływu.► Użytkować klimatyzator w oddzielnym obiegu wody.
	Nie stosować ciepłego powietrza odlotowego z kanału ciepłego powietrza odlotowego.	► Sprężarka chłodząca nie pracuje prawidłowo. Zwrócić się do obsługi klienta EHEIM: www.eheim.com.

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

Komunikaty błędów (wyświetlacz)

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

▶ Przed rozpoczęciem usuwania usterek wyjąć wtyczkę sieciową i zasilacz wtykowy.

Komunikat Możliwa przyczyna Sposób usunięcia

P1	Czujnik temperatury do temperatury wody jest wadliwy.	► Zwrócić się do obsługi klienta EHEIM: www.eheim.com.
P2 Czujnik temperatury do zabezpieczenia przed przegrza niem jest wadliwy.	-	► Zwrócić się do obsługi klienta EHEIM: www.eheim.com.
HA Temperatura wody jest wyższa niż ustawiona temperatura zadana.	-	► Sprawdzić, czy filtr do akwariów lub pompa są użytkowane.► Sprawdzić instalację węża pod względem zagięć lub zwiężeń przekroju.► Oczyścić filtr do akwarium lub pompę.► Wyczyścić system przewodowy.
		► Sprawdzić, czy funkcja chłodzenia jest włączona.
HA2(Przegrzanie)	Filtr powietrza lub kratka wentylacyjna zanieczyszczone.	► Wyczyścić filtr powietrza.
	Temperatura otoczenia za wysoka.	► Upewnić się, że urządzenie jest użytkowane przy maks. temperatu-rze otoczenia +38°C.
	System wentylacyjny urządzenia uszkodzony.	► Zwrócić się do obsługi klienta EHEIM: www.eheim.com.
LA Temperatura wody jest niższa niż ustawiona temperatura zadana.		► Sprawdzić, czy filtr do akwariów lub pompa są użytkowane.► Sprawdzić instalację węża pod względem zagięć lub zwiężeń przekroju.► Oczyścić filtr do akwarium lub pompę.► Wyczyścić system przewodowy.
		► Sprawdzić, czy funkcja ogrzewania jest włączona.

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

Dane techniczne

climacontrol+ S M L
Typ 3750 3751 3752
Wielkość akwarium do 500 l		1000 l	2000 l
Napięcie sieciowe/częstotliwość		230 V / 50 Hz
Pobór mocy (tryb chłodzenia)		260 W (230 V)	300 W (230 V)	400 W (230 V)
Moc chłodzenia: *
Temperatura wody 25°C1	maks.	500 l	1000 l	2000 l
Temperatura wody 12°C2	maks.	200 l	300 l	500 l
Poziom hałasu / 80 cm (tryb chłodzenia)		~47 – 50 dB	~50 – 53 dB	~51 – 54 dB
Pobór mocy (tryb ogrzewania)		300 W
Moc grzewcza Δt**		~15°C	~10°C	~6°C
Przyłącze dla ∅ węża	IN	∅ 16/22 mm / ze złączką redukcyjną 19/27 mm
	OUT
Przepływ wody	min.	500 l/h
	maks.	800 l/h
Ciśnienie systemowe	maks. 1 bar / 14,4 psi
Masa		17,0 kg	18,7 kg	19,7 kg
Wymiary (dl. × szer. × wys.)		310×310×447 mm	310×310×489 mm	310×310×531 mm
Zasilacz sieciowy
Typ		7341218
Wtyczka		EUR
Wejście		100–240 V / 50/60 Hz / 0,4 A
Wyjście		5 V DC / 1 A / 5 W

* = określanie wartości: 1× akwarium z osłoną, temperatura pomieszczenia 30°C, obciążenie cieplne

^1 Model Si M = 0,3 W/l, Model L = 0,2 W/l,

^2 = 0,1 W/I

** = Określanie wartości 1× akwarium z osłoną, temperatura pomieszczenia 20°C,

Δt = różnica między temperaturą pomieszczenia i wody

Części zamienne

Patrz strona 3.

Umiestnenie do skrine pod akvárium, príp. skrín (☒G/H/I)

Zobrazenia na displeji (☒L)

POZOR! Materialna škoda.

▶ Upoštevajte težo naprave. Napravo vedno prenašajte tako, da jo držite za oba poglobljena ročaja.

POZOR! Materialna škoda.

POZOR! Materialna škoda.

POZOR! Materialna škoda.

• Klimatske naprave nikoli ne uporabljajte brez kroženja vode.
  ▶ Poskrbite, da bo zagotovljen vodni tokokrog in da bo napeljava odzračena.

• Zaženite črpalko oz. filter, da vzpostavite kroženje vode.

• Počakajte pribl. 2 minuti, da se sistem v celoti odzrači.
• Preverite priključke gibkih cevi ⑥/⑦ klimatske naprave glede tesnosti (▷F).
• Vtaknite vtič omrežnega napajalnika ④ krmilnika WiFi v omrežno vtičnico.
• Vtaknite vtič ⑧ klimatske naprave v omrežno vtičnico. Zaslon na sprednji strani kaže OFF (☒L).

POZOR! Materialna škoda.

▶ Ne priključujte drugih naprav, razen tistih, ki so vključene v obseg dobave krmilnika WiFi.

Sistemski predpogoji
