KBM 50 auto - Fúró Fein - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen KBM 50 auto Fein PDF formátumban.
| Terméktípus | Mágneses oszlopfúrógép |
| Márka | Fein |
| Modell | KBM 50 auto |
| Kategória | Fúrógép |
| Meghajtás típusa | Elektromos, váltakozó áramú motorral |
| Alap | Elektromágneses alaplemez |
| Fő funkciók | Fúrás magfúrókkal, csigafúrókkal, dörzsárazás, süllyesztés, menetfúrás |
| Előtolás | Automatikus, áttörésfelismeréssel és visszatéréssel a kiindulási helyzetbe |
| Sebesség | Lépcsőzetesen állítható, az utolsó sebesség tárolása |
| Elektromos védelem | Beépített hibaáram-védőkapcsoló (PRCD) |
| Mechanikai védelem | Forgácsvédő, kézvédő |
| Hűtés | Vizes bázisú kenőanyag (olaj/víz keverék) |
| Kompatibilis anyagok | Mágneses acél (ajánlott vastagság ≥ 12 mm) |
| Biztonság | Automatikus leállítás túlterhelés vagy áramkimaradás esetén, újraindításgátlás |
| Karbantartás | Szellőzőnyílások tisztítása sűrített levegővel, elhasználódott matricák cseréje |
| Elérhető pótalkatrészek | Betétek, hüvelyek, hűtőtartály, kézvédő |
| Garancia | A jogszabályi előírásoknak és a gyártói garancianyilatkozatnak megfelelően |
| Megfelelőség | CE, UKCA (a piac szerint) |
Gyakran ismételt kérdések - KBM 50 auto Fein
Felhasználói kérdések a következőről KBM 50 auto Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét KBM 50 auto - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. KBM 50 auto márka Fein.
HASZNÁLATI ÚTMUTATÓ KBM 50 auto Fein
Az eredeti kezelési útmutató fordítása.

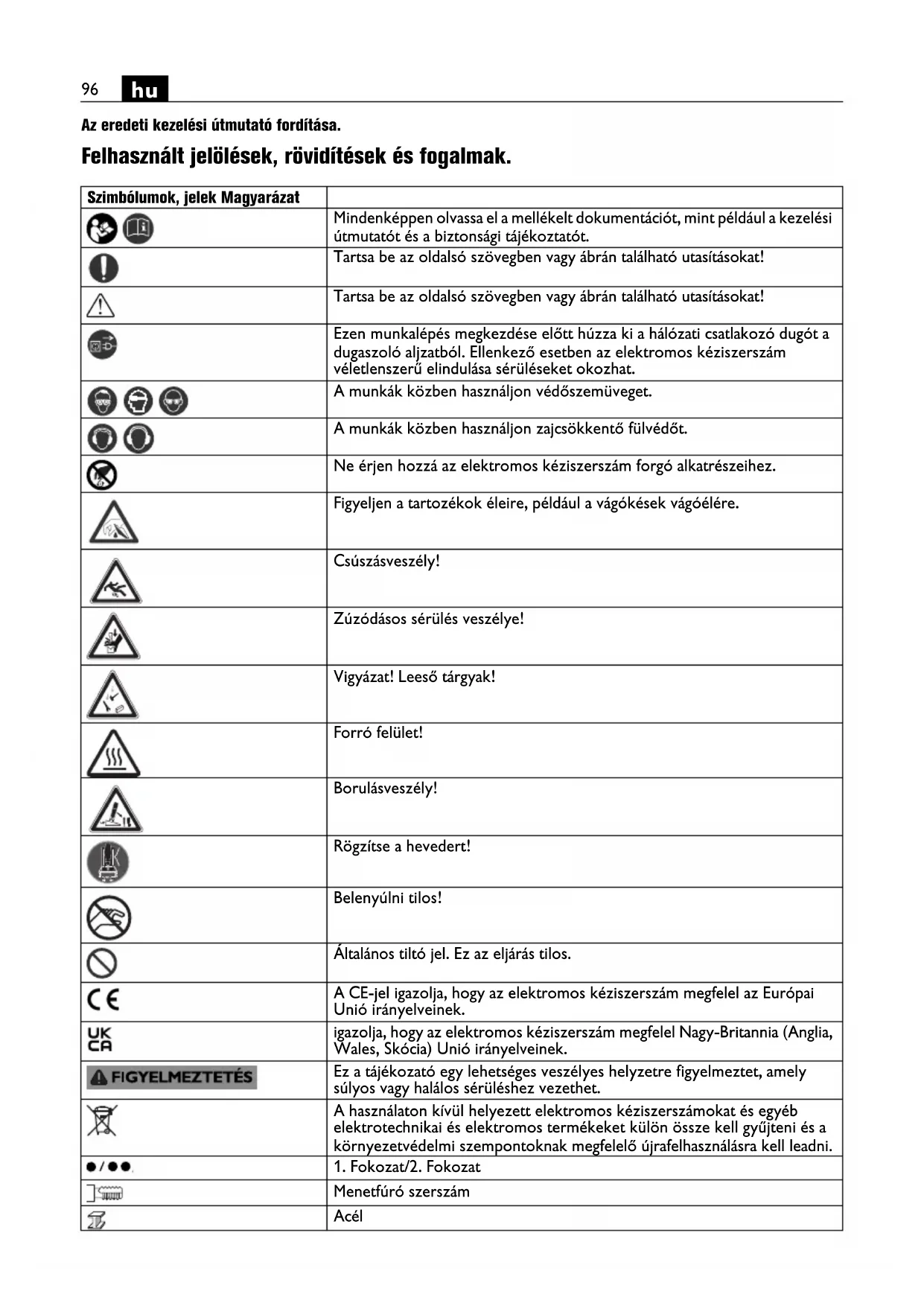

Felhasznált jelölések, rövidítések és fogalmak.
| Szimbólumok, jelek Magyarázat | |||
 |  | Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. | |
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | ||
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | ||
 | Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. | ||
 |  |  | A munkák közben használjon védőszemüveget. |
 |  | A munkák közben használjon zajcsökkentő fülvédőt. | |
 | Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez. | ||
 | Figyeljen a tartozékok éleire, például a vágókések vágóélére. | ||
 | Csúszásveszély! | ||
 | Zúzódásos sérülés veszélye! | ||
 | Vigyázat! Leeső tárgyak! | ||
 | Forró felület! | ||
 | Borulásveszély! | ||
 | Rögzítse a hevedert! | ||
 | Belenyúlni tilos! | ||
 | Általános tiltó jel. Ez az eljárás tilos. | ||
 | A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. | ||
 | igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. | ||
 |  | Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. | |
 | A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. | ||
 | 1. Fokozat/2. Fokozat | ||
 | Menetfúró szerszám | ||
| [SA4F] | Acél | ||
| Szimbólumok, jelek Magyarázat | ||
 | Alacsony fordulatszám | |
 | Magas fordulatszám | |
 | A mágnes tartóereje kielégítő | |
 | A mágnes tartóereje nem kielégítő | |
 | Folyadékbevezetés nyitva. | |
 | Folyadékbevezetés zárva. | |
 | Meghajtómotor elindítása. Forgásirány jobbra | |
 | Motor leállítása | |
 |  | Meghajtómotor elindítása. Forgásirány jobbra |
 |  | Meghajtómotor léptető üzemmódban való elindítása. Forgásirány balra |
 |  | A fordulatszám fokozatos csökkentése |
 |  | A fordulatszám fokozatos növelése |
 |  | Motor leállítása |
 |  | Mágnes be-/kikapcsolása |
 | A (***) PRCD személyi védőkapcsoló be van kapcsolva és az ellenőrző lámpa piros színben világít. | |
 | A (***) PRCD személyi védőkapcsoló ki van kapcsolva és az ellenőrző lámpa nem világít. | |
| [kZZO] | Alapszigeteléssel ellátott és ezen felül a védővezetékhez csatlakoztatott megérinthető elektromosan vezetőképes alkatrészeket tartalmazó termék. | |
| * Az érték a KBM 50 auto-ra vonatk | kozik, kézi előtolással | |
| (**) Számjegyeket vagy betűket tartalmazhat | ||
| (***) A személy védőkapcsoló (PRCD) az adott országban érvényes munkavédelmi előírások vagy törvények alapján lehet a forgalombahozatali országban beépítve. | ||
| (Ax - Zx) Jelölés belső célokra | ||
| Jel Nemzetközi | egység | Magyarországon használatos egység | Magyarázat |
| P_1 | W W Teljesítmény | felvétel | |
| P_2 | W W Leadott teljesítmény | ||
| n_OR | /min, min ^-1 , rpm,r/min | /perc Üresjárati fordulatszám (Jobbra forgás) | |
| n | /min, min ^-1 , rpm,r/min | /perc Méretezési fordulatszám | |
| n_OL | /min, min ^-1 , rpm,r/min | /perc Üresjárati fordulatszám (Balra forgás) | |
| in | inch coll Méret | ||
| Jel | Nemzetközi egység | Magyarországon használatos egység | Magyarázat |
| UV V | F | e s | |
| fHz Hz Frekvencia | |||
| M... | mm mm Méret, metrikus menet | ||
| ∅ mm mm Egy körkeresztmetszetű alkatrész átmérője | |||
| HM mm mm Maxofúróátmérő legfeljebb 400 N/mm | 2_ szilárdságú acélban, keményfém (magfúró) | ||
| HSS mm mm Maxofúróátmérő legfeljebb 400 N/mm | 2_ szilárdságú acélban, nagyteljesítményű gyorsacél (magfúró) | ||
| HSS mm mm Maxefúróátmérő legfeljebb 400 N/mm | 2_ szilárdságú acélban, nagyteljesítményű gyorsacél (spirálfúró) | ||
| mm mm A fúrótokmány max. befogóképessége | |||
| mm mm Dörzsár átmérő | |||
| mm mm Süllyesztő átmérő | |||
| kg kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint | |||
| T_a | °C | °C | Megengedett környezeti hőmérséklet |
| L_pA | dB | dB | Hangnyomás szint |
| L_wA | dB | dB | Hangteljesítmény szint |
| L_pCpeak | dB | dB | Hangnyomásszint csúcsérték |
| K... | Szórás | ||
| a | m/s2 | m/s2 | A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően |
| a_h | m/s2 | m/s2 | Közepes rezgési érték (magfúráshoz) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, perc, m/s2 | Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. |
Az Ön biztonsága érdekében.
FIGYELMEZTETÉS
Olvassa el az összes biztonsági figyelmeztetést
és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.
Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz örizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak. Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.
Az elektromos kéziszerszám rendeltetése:
Ez a mágnesállványos fúrógép az időjárás hatásaitól védett helyen, a FEIN cég által engedélyezett szerszámokkal és tartozékokkal mágnesállványos fúrógépként, mágnesezhető felületű anyagok koronafúrókkal és csigafúrókkal való fúrására, dörzsárazására és süllyesztésére valamint menetfúrásra szolgál.
Olyan környezetekben, ahol zavaró hatások lépnek fel, az üzemelési minőség csökkenhet, például korlátozott időtartamú leállások, a működés vagy a rendeltetésszerű viselkedés korlátozott időtartamú legyengülése léphetfel, és előfordulhat, hogy a problémák megszüntetéséhez a kezelő személy beavatkozására van szükség.
Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól.
Vegye figyelembe a Kezelési Útmutatót, valamint az adott országban a váltakozó áramú generátor telepítésével és üzemeltetésével kapcsolatos érvényes előírásokat.
Biztonsági előírások.
Az olyan fúrási munkák végrehajtásánál, amelyeknél folyadék használatára van szükség, vezesse el a folyadékot a munkaterülettől vagy használjon egy folyadék felfogó berendezést. Az ilyen
óvóintézkedések a munkaterületet szárazon tartják és csökkentik egy áramütés kockázatát.
Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a vágószerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha egy vágószerszám egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
A fúráshoz viseljen zajcsökkentő fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet.
Ha a szerszám leblokkol, ne folytassa az előtolást és kapcsolja ki az elektromos kéziszerszámot. Vizsgálja meg és hárítsa el a szerszám beékelődésének okát.
Ha újra el akarja indítani a magfúrógépet, amely benne van a munkadarabban, a bekapcsolás előtt ellenőrizze, hogy a szerszámot szabadon lehet-e forgatni. Ha a szerszám beszorult, lehet hogy nem forog és ez a kéziszerszám túlterheléshez vezethet. Esetleg a magfúró elválhat a munkadarabtól.
Ha a fúróállványt egy vákuumlap segítségével rögzíti a munkadarabhoz, ügyeljen arra, hogy a felület sima és tiszta legyen és ne legyen porózus. Ne rögzítse a fúróállványt laminált felületekre, például csempe vagy rétegelt falemez. Ha a munkadarab felülete nem sima és sík, vagy ha az nincs kielégítően rögzítve, a vákuumlap leválhat a munkadarabról.
A fúrás előtt és a fúrás közben gondoskodjon arról, hogy kielégítő vákuum álljon rendelkezésre. Ha a vákuum nem kielégítő, a vákuumlap leválhat a munkadarabról.
Ne fúrjon a feje felett vagy egy falon, ha a berendezés csak egy vákuumlap segítségével van rögzítve. Ha a vákuum megszűnik, a vákuumlap leválik a munkadarabról.
Az oldalfalon vagy mennyezeten történő fúrás során gondoskodjon arról, hogy a fal vagy a mennyezet túlsó oldalán található személyek vagy tárgyak védve legyenek. A fúrás végén a fal másik oldalán a kifúrt magot a gép kilőheti.
Ne használja ezt a kéziszerszámot a feje felett végzett, folyadékhozzávezetést is igénylő munkákhoz. Ha folyadék hatol be az elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
Ha a kábelvédő tömlő megrongálódott, azonnal cseréltesse ki. Egy meghibásodott kábelvédő tömlő a berendezés túlmelegedéséhez vezethet.
Biztonsági információk.
Használjon védőfelszerelést. Használjon az alkalmazásnak megfelelően védőálarcot vagy védőszemüveget. Viseljen zajtompító fülvédőt. A védőszemüvegnek védelmet kell nyújtania a különböző munkák során kirepített részecskék ellen. Egy tartósan magas zajszennyezés halláscsökkenéshez vezethet.
Ne érintse meg a magfúró éles éleit. Ellenkező esetben sérülésveszély áll fenn.
A sérülések megelőzésére a munkák megkezdése előtt vizsgálja felül a magfúrót. Csak hibátlan, nem deformálódott magfúrókat használjon. Megrongálódott vagy deformálódott magfúrók súlyos sérüléseket okozhatnak.
Az első üzembevétel előtt: Biztosítsa az érintésvédelmet a berendezésen!
Mindig biztosítsa a berendezést az azzal együtt szállított feszítő hevederrel. A biztosítatlan berendezéseknél főleg ferde vagy egyenetlen felületeken felborulási veszély áll fenn.
A feje felett végzett munkák során vigyázzon, mert a leeső tárgyak, például magok és forgácsok, sérüléseket okozhatnak.
A függőlegesen álló elemeken vagy fej feletti helyzetben végzett munkáknál a hűtőanyag tartály nélkül dolgozzon. Ilyen helyeken használjon hűtőanyag sprayt. Ha az elektromos kéziszerszámba folyadék jut, ez áramütéseket okozhat.
Kerülje el a munkamenet befejezésekor a központosító csap által automatikusan kivetésre kerülő fúrómag megérintését. A forró vagy leeső mag megérintése sérülést okozhat.
Az elektromos kéziszerszámot csak egy előírásszerű védőérintkezővel ellátott dugaszoló aljzathoz csatlakoztatva szabad üzemeltetni. Csak hibátlan csatlakozó vezetéket és szükség esetén csak hibátlan, védővezetéket is tartalmazó hosszabbítót használjon, és rendszeresen ellenőrizze azok hibátlan állapotát. Védővezeték hiánya áramütéshez vezethet.
A személyi sérülések megelőzésére tartsa mindig távol a kezeit, ruháját stb. a forgó forgácsoktól. A forgácsok személyi sérüléseket okozhatnak. Használja mindig a érintésvédőt.
Ne próbálja meg eltávolítani a szerszámot, amíg az még forog. Ez súlyos sérüléseket okozhat.
Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket.
Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tűzveszély lép fel.
Né munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak.
Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.
Ne terhelje túl az elektromos kéziszerszámot vagy a tároló koffert és ne használja azt sem létraként, sem állványként. Ha túlterheli az elektromos kéziszerszámot/a tároló koffert, vagy ha rááll ezekre, akkor az elektromos kéziszerszám/a tároló koffer súlypontja felfelé eltolódhat és a berendezés felbillenhet.
Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte.
Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.
Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyilásait. A
motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.
Tárolás előtt: Távolítsa el a betétszerszámot.
Az elektromos kéziszerszámot csak a tároló kofferben vagy a csomagolásában tárolja.
Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó.
Az elektromos kéziszerszámot mindig csak a (*** ) PRCD személyi védőkapcsolóval együtt üzemeltesse.
A munkák megkezdése előtt mindig ellenőrizze a (***) PRCD személyi védőkapcsoló előírásszerű működését (lásd a 101. oldalon).
Kéz-kar vibráció
Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.
Kezelési tájékoztató.
Hűtőanyagként kizárólag hűtő-kenő emulziót (olaj, vízben) használjon.
Vegye figyelembe a gyártónak a hütőanyaggal kapcsolatos tájékoztatóját.
Ügyeljen arra, hogy a mágnestalp felállítására szolgáló felület sík, tiszta és jégmentes legyen. A lakk, malter és egyéb anyagmaradékokat előzőleg el kell távolítani. Kerülje el levegőrés kialakulását a mágnestalp és a felállításra szolgáló felület között. A légrés csökkenti a mágnes tartóerejét.
Ne használja ezt a berendezést forró felületeken, mert ez a mágnes tartóerejének tartós csökkenéséhez vezethet.
A munkához használja mindig a mágnestalpat, ügyeljen arra, hogy a mágnes tartóereje kielégítő legyen:
- Ha a kezelőmezőben elhelyezett zöld gomb folytonosan világít, a mágnes tartóereje kielégítő és a berendezést kézi vagy automatikus előtolással is lehet üzemeltetni.
- Ha a kezelőmezőben elhelyezett Mágnes gomb villog, lehet, hogy a mágnes tartóereje nem kielégítő, és ezért a berendezést kézi üzemben, csökkentett előtolási erővel kell üzemeltetni. A KBM 50 auto-t ebben az esetben nem lehet automata előtolással üzemeltetni.
A nem mágnesezhető anyagokon végzett munkákhoz azokhoz megfelelő, tartozékként kapható FEIN gyártmányú rögzítő szerkezeteket, mint például vákuumlapot vagy csőfúró szerkezetet, kell használni. Ehhez vegye figyelembe a mindenkori Üzemeltetési útmutatót.
A mágnes tartóerejét a 12 mm-nél vékonyabb acéllemezekre való felerősítés során úgy kell biztosítani, hogy az acéllemez alá egy másik acéllemezt kell elhelyezni.
A mágnestalp áramellátását egy áramérzékelő állandóan ellenőrzi. Ha a mágnestalp hibás, a motort nem lehet bekapcsolni.
Egy túlterhelés esetén a motor automatikusan leáll és újra el kell indítani.
Csak a feltétlenül szükséges előtolóerőt használja. A túl magas előtolóerő a szerszám széttöréséhez és a mágnes tartóerejének megszűnéséhez vezethet.
Ha az áramellátás működő motor mellett megszakad, egy biztonsági védőkapcsolás meggátolja a motor automatikus újraindulását. Kapcsolja be ismét a motort.
A hajtómű fokozatot csak lassuló vagy álló motor mellett kapcsolja át.
A legutoljára beállított fordulatszám automatikusan mentésre kerül (Memória funkció). Ha az elektromos kéziszerszámot a legutoljára beállított fordulatszámmal akarja elindítani, nyomja be és tartsa benyomva a jellel ellátott gombot, majd nyomja be a jellel ellátott gombot.
Fúrás közben sohase állítsa le a fúrómotort.
A koronafúrót csak működő motor mellett húzza ki a furatból.
Ha a koronafúró beakad az anyagba, állítsa le a fúrómotort és óvatosan forgassa el a koronafúrót az óramutató járásával ellenkező irányban, és hajtsa így ki az anyagból.
Minden egyes fúrás után távolítsa el a forgácsot és a kifúrt magot.
Sohase fogja meg puszta kézzel a forgácsokat. Mindig használjon egy forgácshorgot (6 42 01 001 00 0).
Égési veszély! A mágnesek felülete magas hőmérsékleteket érhet el. Sohase fogja meg pusztá kézzel a mágneseket.
A fúró kicserélésekor ügyeljen arra, hogy ne rongálja meg az éleit.
Rétegelt anyagban végzett koronafúráshoz a magot és a forgácsokat minden egyes réteg átfúrása után el kell távolítani.
A magfúrót megrongálódott hűtőközegrendszerrel ne használja. Minden üzemeltetés előtt ellenőrizze a tömlők tömítettségét és hogy nincsenek-e rajtuk repedések. Kerülje el, hogy folyadék juthasson az elektromos alkatrészekbe.
KBM 50 auto: Csigafúró alkalmazásakor, süllyesztéshez, menetfúráshoz és dörzsöléshez ne használja az automatikus előtolást.
A KBM 50 auto magfúrógép felismeri a fúró áttörését. A fúrási folyamat befejeződésekor a berendezés felismeri az áttörést és a fúrómotor automatikusan visszaáll a kiindulási helyzetbe. A fúrómotor csak a kiindulási helyzetben kerül kikapcsolásra.
(\*\*\*) PRCD személyi védőkapcsoló (lásd a 9 oldalon)
A PRCD egyéni védőkapcsoló külön az Ön védelmére szolgál, ezért azt be- és kikapcsolóként ne használja. Ha a PRCD egyéni védőkapcsoló, például a vízzel való érintkezés következtében meghibásodott, ne használja tovább.
Az egyéni védőkapcsolóra okvetlenül szükség van, ez az elektromos kéziszerszám kezelőjének az áramütés elleni védelmére szolgál. Hibátlan üzem során az egyéni védőkapcsoló jelzőlámpája piros színben világít.
A munka megkezdése előtt ellenőrizze az egyéni védőkapcsoló működőképességét:
- Csatlakoztassa az egyéni védőkapcsoló csatlakozó dugóját a hálózati csatlakozó aljzathoz.
- Nyomja meg a RESET-gombot. Az egyéni védőkapcsoló jelzőlámpája piros színben világít.
- Húzza ki a csatlakozó dugót a dugaszoló aljzatból. A piros jelzőlámpa kialszik.
- Ismételje meg az 1. és 2. lépést.
- Nyomja meg a TEST-gombot, a piros jelzőlámpa kialszik. Ha a piros jelzőlámpa nem alszik ki, ne üzemeltesse a berendezést. Ebbez az esetben lépjen kapcsolatba a javítóműhellyel.
- Nyomja meg a RESET-gombot, az elektromos kéziszerszámot most pirosan világító jelzőlámpa mellett be lehet kapcsolni.
Ne használja az egyéni védőkapcsolót az elektromos kéziszerszám ki- és bekapcsolására.
Üzembentartás és vevőszolgálat.
Különösen kedvezötlen körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe
elektromosan vezetőképes por rakódhat le. Ez kedvezőtlen hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel.
Ha elhalványul, vagy elkopik, tegyen fel új figyelmeztető címkéket az elektromos kéziszerszámra.
Néhány üzemóra elteltével a fecskefark megvezetés játéka megnövekedhet. Ennek következtében a fúrómotor magától elcsúszhat a fecskefark megvezetés mentén. Automatikus előtolási üzem esetén ez, az automatikus visszavezetésben zavarokat okozhat.
Húzza meg ilyen esetben megfelelő mértékben valamennyi menetes csapot a fecskefark megvezetésen, úgy hogy a meghajtómotort még könnyen lehessen állítani, de magától ne csúszhasson tovább (lásd a 19 oldalon).
Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni.
Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.
Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.
Csak eredeti pótalkatrészeket használjon.
A következő alkatrészeket szükség esetén Ön is kicserélheti:
Alkalmazott szerszámok, hütőanyagtartály, érintésvédelem
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.
Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.
Megfelelőségi nyilatkozat.
A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti.
A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.
A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Környezetvédelem, hulladékkezelés.
A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
