Type product	Magnetische kolomboormachine
Merk	Fein
Model	KBM 50 auto
Categorie	Boormachine
Aandrijvingstype	Elektrisch met wisselstroommotor
Basis	Elektromagnetische voet
Hoofdfuncties	Boren met kernboren, spiraalboren, ruimen, verzinken, tappen
Voeding	Automatisch met doorbraakherkenning en terugkeer naar beginpositie
Snelheid	In stappen instelbaar, geheugen voor laatste snelheid
Elektrische beveiliging	Ingebouwde aardlekschakelaar (PRCD)
Mechanische beveiliging	Spanenafscherming, handbescherming
Koeling	Watergedragen smeermiddel (olie/water mengsel)
Geschikte materialen	Magnetisch staal (dikte ≥ 12 mm aanbevolen)
Veiligheid	Automatische uitschakeling bij overbelasting of stroomuitval, anti-herstart
Onderhoud	Reinigen van ventilatieopeningen met perslucht, vervangen van versleten stickers
Reserveonderdelen beschikbaar	Inzetstukken, bussen, koelvloeistofreservoir, handbescherming
Garantie	Conform wettelijke voorschriften en garantieverklaring van de fabrikant
Conformiteit	CE, UKCA (afhankelijk van de markt)

Veelgestelde vragen - KBM 50 auto Fein

Hoe gebruik ik de magnetische voet van de KBM 50 auto?

Zorg ervoor dat het contactoppervlak vlak, schoon en roestvrij is. Verwijder lagen verf, kit of andere materialen. Vermijd elke luchtspleet tussen de voet en het oppervlak. De magnetische kracht is voldoende als het groene lampje continu brandt. Als de MAGNET-toets knippert, is de kracht onvoldoende en kunt u de automatische voeding niet gebruiken.

Wat te doen als het MAGNET-lampje knippert?

Als de MAGNET-toets op het bedieningspaneel knippert, duidt dit op onvoldoende magnetische kracht. In dat geval moet de machine handmatig worden gebruikt met een verminderde voedingskracht. De automatische voeding is niet beschikbaar. Controleer de reinheid en vlakheid van het contactoppervlak.

Hoe controleer ik de goede werking van de aardlekschakelaar (PRCD)?

Steek vóór elk gebruik de stekker in, druk op RESET (lampje brandt), druk vervolgens op TEST (lampje uit). Als het lampje niet uitgaat, gebruik de machine dan niet. Druk opnieuw op RESET; als het lampje rood brandt, kan de machine worden gebruikt. De PRCD is een veiligheidsvoorziening, gebruik deze niet als aan/uit-schakelaar.

Kan ik boren in niet-magnetische materialen met de KBM 50 auto?

Ja, maar u moet geschikte FEIN-bevestigingsinrichtingen gebruiken die als accessoires verkrijgbaar zijn, zoals een vacuümplaat of een boorapparaat voor buizen. Raadpleeg de bijbehorende handleidingen. De magnetische voet werkt alleen op magnetisch staal.

Hoe stel ik het toerental in?

Stel de snelheid in bij stilstaande motor of terwijl deze stopt. Gebruik de toetsen om de snelheid in stappen te verhogen of te verlagen. De laatst ingestelde snelheid wordt automatisch opgeslagen (Memory Function). Om met deze snelheid te starten, drukt u tegelijkertijd op de start- en geheugentoets.

Hoe vervang ik het snijgereedschap veilig?

Trek vóór het vervangen van het gereedschap de stekker uit het stopcontact. Gebruik een spaanderhaak om spanen te verwijderen. Raak de snijkanten niet aan. Gebruik gereedschap in perfecte staat, niet vervormd. Draag beschermende handschoenen om verwondingen te voorkomen.

Wat te doen bij vastlopen van het gereedschap tijdens het boren?

Als het gereedschap vastloopt, stop dan onmiddellijk met voeden en schakel de machine uit. Controleer de oorzaak van het vastlopen. Om het vastzittende gereedschap te verwijderen, draait u het voorzichtig tegen de klok in. Probeer het niet met geweld te verwijderen.

Hoe onderhoud ik de machine?

Reinig regelmatig de ventilatieopeningen met droge, olievrije perslucht. Vervang versleten stickers. Als de speling in de dubbele zwaluwstaart toeneemt, draai dan de schroefdraadstangen op de juiste manier aan. Laat de beschadigde voedingskabel vervangen door de fabrikant of zijn vertegenwoordiger.

Kan ik de KBM 50 auto gebruiken met een aggregaat?

Ja, op voorwaarde dat het aggregaat voldoende vermogen heeft en voldoet aan ISO 8528, klasse G2. De harmonische vervormingsfactor mag niet hoger zijn dan 10%. Bij twijfel, informeer naar het gebruikte aggregaat. Neem de gebruiksaanwijzing en nationale voorschriften in acht.

Waar vind ik reserveonderdelen voor de KBM 50 auto?

U vindt de actuele lijst met reserveonderdelen op de website www.fein.com. Gebruik alleen originele onderdelen. U kunt zelf de inzetstukken, bussen, het koelvloeistofreservoir en de handbescherming vervangen. Neem voor andere reparaties contact op met de klantenservice.

GEBRUIKSAANWIJZING KBM 50 auto Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

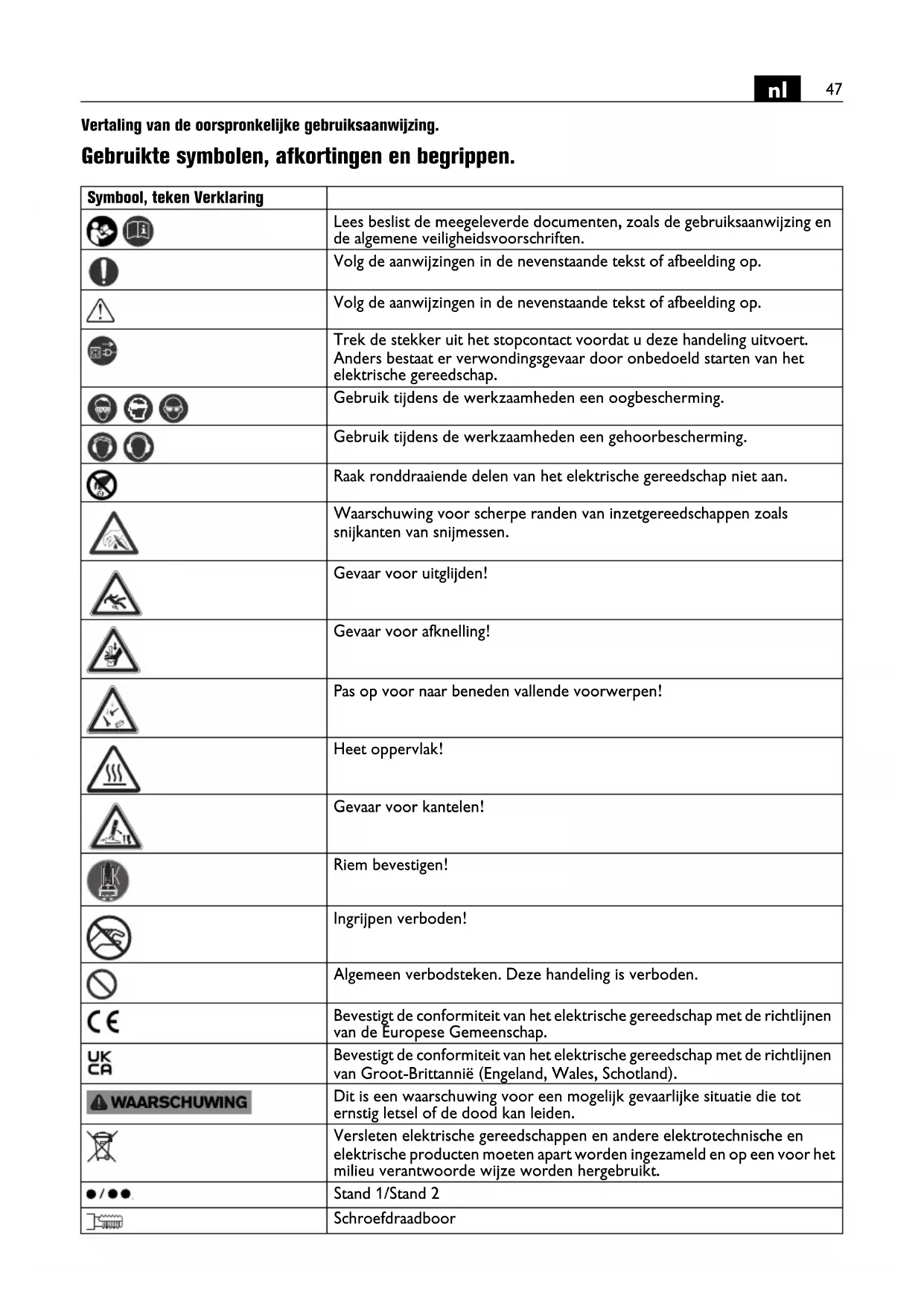

Gebruikte symbolen, afkortingen en begrippen.

Symbol, teken Verklaring
			Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
			Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
			Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
			Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
			Gebruik tijdens de werkzaamheden een oogbescherming.
			Gebruik tijdens de werkzaamheden een gehoorbescherming.
			Raak ronddraaiende delen van het elektrische gereedschap niet aan.
			Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen.
			Gevaar voor uitglijden!
			Gevaar voor afknelling!
			Pas op voor naar beneden vallende voorwerpen!
			Heet oppervlak!
			Gevaar voor kantelen!
			Riem bevestigen!
			Ingrijpen verboden!
			Algemeen verbodsteken. Deze handeling is verboden.
			Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
			Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
[10W8X]	[7028]		Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
			Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
			Stand 1/Stand 2
[7TH]			Schroefdraadboor

Symbool, teken Verklaring
		Staal
		Laag toerental
		Hoog toerental
		Magnetische vasthoudkracht voldoende
		Magnetische vasthoudkracht onvoldoende
		Vloeistofoevoer geopend.
		Vloeistofoevoer gesloten.
		Boormotor starten. Draairichting rechts
		Motor stoppen
		Boormotor starten. Draairichting rechts
		Boormotor starten in tastbedrijf. Draairichting links
		Toerental trapsgewijs verminderen
		Toerental trapsgewijs verhogen
		Motor stoppen
		Magneet in- en uitschakelen
		De PRCD-veiligheidsschakelaar (***) staat in de ingeschakelde stand.De controlelamp brandt rood.
		De PRCD-veiligheidsschakelaar (***) staat in de uitgeschakelde stand. De controlelamp brandt niet.
		Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen.
	aarde geldt voor KBM 50 auto	in handmatig machinebedrijf
	Kan cijfers of letters bevatten
	) De PRCD-veiligheidsschakelaar kan aanwezig zijn op grond van nationale arbeidsveiligheidsbepalingen of wettelijke regelingen in het land waar het product op de markt wordt gebracht.
(Ax - Zx) Aanduiding voor interne doeleinden

Teken Eenheid internationaal Eenheid nationaal Verklaring
P_1	W	W	O p
P_2	W W Afgegeven vermogen
n_OR	/min, min ^-1 , rpm, r/min min ^-1	min ^-1	Onbelast toerental (rechtsdraaien)
n	/min, min ^-1 , rpm, r/min min ^-1	min ^-1	Ontwerptoerental
n_OL	/min, min ^-1 , rpm, r/min min ^-1	min ^-1	Onbelast toerental (linksdraaien)
Teken	Eenheid internationaal	Eenheid nationaal	Verklaring
in	inch inch Maat
UV V Meetspanning
fHz Hz Frequentie
M...	mm mm Maat, metrische schroefdraad
∅ mm mm Diameter van	een rond deel
HM mm mm Max door	diameter in staal tot		400 N/mm2-hardmetaal (kernboor)
HSS Fe 400	mm mm Max. boordiameter in staal tot		400 N/mm2-sneldraaistaal (kernboor)
HSS Fe 400	mm mm Max. boordiameter in staal tot		400 N/mm2-sneldraaistaal (spiraal-boor)
	mm mm Max. opnamevermogen van boorhou-der
	mm mm Diameter wrijforiem
	mm mm Diameter verzinken
	kg	kg	Gewicht volgens EPTA-Procedure 01
T_a	°C	°C	Toegestane omgevingstemperatuur
L_pA	dB	dB	Geluidsdrukniveau
L_wA	dB	dB	Geluidsvermogenniveau
L_pCpeak	dB	dB	Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s2	m/s2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
a_h	m/s2	m/s2	Gemiddelde trillingswaarde (kernbo-ren)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde

„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Kernboormachine voor het boren met kernboren en volle boren, voor het wrijven, verzinken en schroefdraadsnijden op materialen met magnetiseerbaar oppervlak met de door FEIN toegelaten inzetgereedschappen en toebehoren in tegen weersinvloeden beschermde omgeving.

In een omgeving met storingen is een verminderde kwaliteit van de werking mogelijk, zoals tijdelijke uitval, tijdelijk vermindering van functie of van beoogde prestaties. Voor het herstel daarvan is een ingreep van de bediener vereist.

Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.

Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht.

Veiligheidsvoorschriften.

Voer tijdens boorwerkzaamheden met vloeistof de vloeistof af van de plaats waar u werkt of gebruik een opvangvoorziening voor vloeistoffen. Met dergelijke voorzorgsmaatregelen houdt u de werkomgeving droog en beperkt u het risico van een elektrische schok.

Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het snijdende inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken.

Contact van snijdend inzetgereedschap met een spanningvoerende leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

Draag tijdens het boren een gehoorbescherming. De invloed van lawaai kan gehoorverlies tot gevolg hebben.

Als het inzetgereedschap blokkeert, duwt u niet verder en schakelt u het elektrische gereedschap uit. Controleer de reden van het vastklemmen en maak de oorzaak ongedaan.

Controleer voordat u een in het werkstuk stekende kernboormachine opnieuw inschakelt of het inzetgereedschap vrij draait. Als het inzetgereedschap vastklemt, draait het mogelijk niet. Dit kan leiden tot overbelasting van het gereedschap of loslaten van de kernboormachine uit het werkstuk.

Bij bevestiging van de boorstandaard op het werkstuk met een vacuumplaat dient u erop te letten dat het oppervlak glad, schoon en niet poreus is. Bevestig de boorstandaard niet op gelamineerde oppervlakken zoals tegels en coatings van combinatiemateriaal. Als het oppervlak van het werkstuk niet glad, vlak of voldoende bevestigd is, kan de vacuumplaat van het werkstuk losraken.

Controleer vóór en tijdens de boorwerkzaamheden dat de onderdruk voldoende is. Is de onderdruk niet voldoende, kan de vacuïmplaat van het werkstuk losraken.

Nooit boven het hoofd boren of in de wand boren als de machine alleen met de vacuümplaat bevestigd is. Bij verlies van het vacuum raakt de vacuumplaat los van het werkstuk.

Zorg er bij het boren door wanden of plafonds voor dat personen en werkomgeving aan de andere zijde beschermd zijn. De boorkroon kan het boorgat verla- ten en de boorkern kan aan de andere kant naar buiten vallen.

Gebruik dit gereedschap niet voor boorwerkzaamheden boven het hoofd met vloeistoftoevoer. Het binnendringen van vloeistof in het elektrische gereedschap vergroot het risico van een elektrische schok.

Laat de kabelbeschermslang bij beschadiging onmiddellijk vervangen. Een defecte kabelbeschermslang kan tot oververhitting van de machine leiden.

Bijzondere veiligheidsvoorschriften.

Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheidsbril. Gebruik een gehoorbescherming. De veiligheidsbril moet geschikt zijn om bij verschillende werkzaamheden weggeslingerde deeltjes af te weren. Een langdurig hoge geluidsbelasting kan tot gehoorverlies leiden.

Raak de scherpe randen van de kernboor niet aan. Er bestaat verwondingsgevaar.

Om letsel te voorkomen, controleert u voor het begin van de werkzaamheden de kernboormachine. Gebruik alleen onbeschadigde, niet vervormde kernboren.

Beschadigde of vervormde kernboren kunnen ernstig letsel veroorzaken.

Voor de eerste ingebruikneming: monteer de aanraakbeveiliging op de machine.

Borg de machine altijd met de meegeleverde spanriem. In het bijzonder op hellende en ongelijke oppervlakken bestaat gevaar voor kantelen als de machine niet is geborgd.

Let bij werkzaamheden boven het hoofd op naar beneden vallende voorwerpen zoals boorkernen en spanen.

Gebruik het koelmiddelreservoir niet tijdens werkzaamheden aan verticale bouwelementen of werkzaamheden boven het hoofd. Gebruik in deze gevallen een koelmiddelspray. Door vloeistoffen die in het elektrische gereedschap binnendringen ontstaat het gevaar van een elektrische schok.

Voorkom aanraking met de boorkern, die automatisch door de centreerstift wordt uitgestoten bij het afsluiten van de boring. Het contact met de hete of naar beneden vallende kern kan tot verwondingen leiden.

Gebruik het elektrische gereedschap alleen als het aangesloten is op een volgens de voorschriften geaard stopcontact. Gebruik alleen onbeschadigde aansluitkabels en geaarde verlengkabels die regelmatig worden nagezien. Een niet doorgaande aardleiding kan tot een elektrische schok leiden.

Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen kunnen letsel veroorzaken. Gebruik altijd de aanraak-bescherming.

Probeer niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Overbelast het elektrische gereedschap en de opbergkoffer niet en gebruik deze niet als ladder of steiger.

Overbelasting of staan op het elektrische gereedschap of de opbergkoffer kan ertoe leiden dat het zwaartepunt van het elektrische gereedschap of de opbergkoffer naar boven verplaatst wordt en het gereedschap of de opbergkoffer omvalt.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Voor het opbergen: Verwijder het inzetgereedschap.

Bewaar het elektrische gereedschap alleen in de koffer of in de verpakking.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Gebruik altijd het elektrische gereedschap samen met een PRCD-veiligheidsschakelaar (***). Controleer altijd voor het begin van de werkzaamheden de PRCD-veiligheidsschakelaar (***) op juiste werking (zie pagina 52).

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Bedieningsvoorschriften.

Gebruik als koelmiddel uitsluitend koelsmeeremulsie (olie in het water).

Neem de aanwijzingen van de fabrikant van het koel-middel in acht.

Let erop dat het opstellingsoppervlak voor de magneetvoet vlak, schoon en vrij van roest en ijs is. Verwijder, lak, plamuur en andere materialen. Voorkom een lege tussenruimte tussen magneetvoet en opstellingsoppervlak. Door de tussenruimte is de magnetische vast-houdkracht minder.

Gebruik deze machine niet op hete oppervlakken.

Anders kan de magneetvasthoudkracht voor lange tijd minder worden.

Gebruik bij werkzaamheden altijd de magneetvoet en let erop dat de magnetische vasthoudkracht voldoende is:

• Brandt de groene toets in het bedieningsveld permanent, is de magnetische vasthoudkracht voldoende en kan de machine met handmatige of automatische aandrukkeracht gebruikt worden.
• Knippert de toets Magneet van het bedieningsveld, is de magnetische vasthoudkracht eventueel niet voldoende en moet de machine handmatig met gereduceerde aandrukkracht worden gebruikt. De KBM 50 auto kan in dit geval niet automatisch worden gebruikt.

Bij werkzaamheden aan niet-magnetiseerbare materialen moeten geschikte, als toebehoren verkrijgbare FEIN-bevestigingsvoorzieningen zoals een vacuumplaat of pijpboorvoorziening worden gebruikt. Neem daarvoor de desbetreffende gebruiksaanwijzingen in acht.

Bij werkzaamheden aan staalmateriaal met een materiaaldikte van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt.

De magneetvoet wordt door een stroomsensor bewaakt. Als de magneetvoet defect is, loopt de motor niet.

Bij overbelasting stopt de motor zelfstandig en moet deze opnieuw worden gestart.

Gebruik alleen de beslist noodzakelijke voorwaartse kracht. Te hoge voorwaartse krachten kunnen leiden tot breuk van het inzetgereedschap en tot verlies van de magnetische vasthoudkracht.

Als de stroomtoevoer wordt onderbroken terwijl de motor loopt, voorkomt een veiligheidsschakeling het automatisch opnieuw starten van de motor. Schakel de motor opnieuw in.

Verstel de transmissiestand alleen als de motor stilstaat of uitloopt.

Het laatst ingestelde toerental wordt automatisch opgeslagen (Memory Function). Als u het elektrische gereedschap met het laatst ingestelde toerental wilt starten, bedient u de toets met het symbool en houdt u deze vast. Druk vervolgens op de toets met het symbool .

Stop de boormotor tijdens het boren niet.

Trek de kernboor alleen terwijl de motor loopt uit het- boorgat.

Stop de boormotor en draai de kernboor tegen de wijzers van de klok in voorzichtig naar buiten, in het gevaldat de kernboor in het materiaal blijft steken.

Verwijder na elke boorbewerking de spanen en de uitgeboorde kern.

Raak de spanen niet met uw blote hand aan. Gebruik altijd een spanenhaak (6 42 01 001 00 0).
Verbrandingsgevaar! Het oppervlak van de magneet kan hoge temperaturen bereiken. Raak de magneet niet met uw blote hand aan.

Beschadig bij het vervangen van de boor de snijkanten niet.

Verwijder bij het kernboren van gelaagd materiaal na elke doorboorde laag de kern en de spanen.

Gebruik de kernboormachine niet met een defect koelmiddelsysteem. Controleer voor elk gebruik de dichtheid en of er scheuren in de slangen zitten. Voorkom dat er vloeistof in elektrische delen binnendringt.

KBM 50 auto: Gebruik de automatische aandrukkeracht niet bij het boren met een spiraalboor, het verzinken, het snijden van schroefdraad en het wrijven.

De kernboormachine KBM 50 auto beschikt over een herkenning van de boordoorbraak. Bij het beëindigen van de boorbewerking herkent de machine de doorbraak en de boormotor beweegt automatisch naar de uitgangspositie terug. De boormotor wordt pas in de uitgangspositie uitgeschakeld.

PRCD-veiligheidsschakelaar ( ^*** ) (zie pagina 9)

De PRCD-schakelaar ter bescherming van personen is speciaal bedoeld voor uw veiligheid. Gebruik deze daarom niet als aan/uit-schakelaar.

Is de PRCD-schakelaar ter bescherming van personen beschadigd, bijv. door contact met water, dient u deze niet meer te gebruiken.

De PRCD-schakelaar is absoluut noodzakelijk. Deze dient ter bescherming van de bediener van het elektrische gereedschap tegen een elektrische schok. Bij storingsvrije werking brandt de controlelamp van de PRCD-schakelaar rood.

Controleer vóór het begin van de werkzaamheden de juiste werking van de PRCD-schakelaar:

1. Steek de stekker van de PRCD-schakelaar in de netcontactdoos.
2. Druk op de RESET-toets. De controlelamp op de PRCD-schakelaar brandt rood.
3. Trek de stekker uit de contactdoos De rode controlelamp gaat uit.
4. Herhaal de stappen 1. en 2.
5. Druk op de TEST-toets. De rode controlelamp gaat uit. Als de rode controlelamp niet uitgaat, machine niet in gebruik nemen. Neem contact op met de service.
6. Druk op de RESET-toets. Bij een rode controlelamp kan het elektrische gereedschap worden ingeschakeld.

Gebruik de PRCD-schakelaar niet voor het in- en uit- schakelen van het elektrische gereedschap.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas het inwendige van het elektrische gereedschap door de ventilatieopeningen met droge en olievrije perslucht uit.
