KBM 50 auto - Vrtačka Fein - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma KBM 50 auto Fein ve formátu PDF.
| Typ produktu | Magnetická stojanová vrtačka |
| Značka | Fein |
| Model | KBM 50 auto |
| Kategorie | Vrtačka |
| Typ pohonu | Elektrický s motorem na střídavý proud |
| Základna | Elektromagnetická základna |
| Hlavní funkce | Vrtání s korunkovými frézami, šroubovité vrtáky, vystružování, zahlubování, řezání závitů |
| Posuv | Automatický s rozpoznáním průniku a návratem do výchozí polohy |
| Rychlost | Nastavitelná po stupních, paměť poslední rychlosti |
| Elektrická ochrana | Integrovaný proudový chránič (PRCD) |
| Mechanická ochrana | Odstřikovač třísek, chránič rukou |
| Chlazení | Mazivo na vodní bázi (směs oleje a vody) |
| Kompatibilní materiály | Magnetická ocel (doporučená tloušťka ≥ 12 mm) |
| Bezpečnost | Automatické zastavení při přetížení nebo výpadku proudu, zabránění opětovnému spuštění |
| Údržba | Čištění ventilačních otvorů stlačeným vzduchem, výměna opotřebených nálepek |
| Dostupné náhradní díly | Nástavce, pouzdra, nádoba na chladicí kapalinu, chránič rukou |
| Záruka | V souladu s právními předpisy a prohlášením o záruce výrobce |
| Shoda | CE, UKCA (podle trhu) |
Často kladené otázky - KBM 50 auto Fein
Dotazy uživatelů ohledně KBM 50 auto Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod KBM 50 auto - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KBM 50 auto značky Fein.
NÁVOD K OBSLUZE KBM 50 auto Fein
Překlad původního návodu k obsluze.

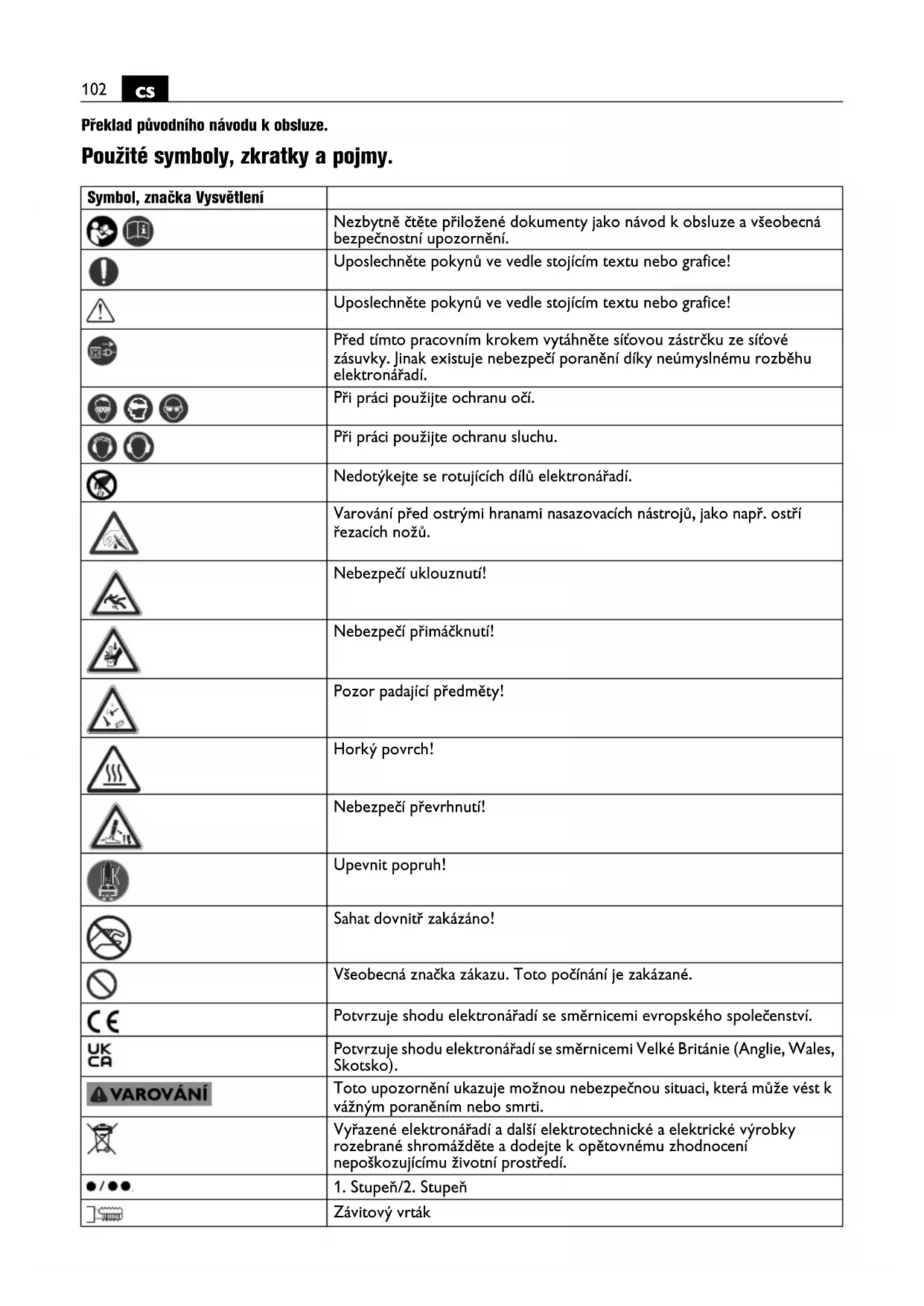

Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |||
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. | ||
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! | ||
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! | ||
 | Před tímto pracovním krokem vytáhněte síťovou zástrčku ze síťové zásuvky. Jinak existuje nebezpeči poranění díky neúmyslnému rozběhu elektronářadí. | ||
 |  |  | Při práci použijte ochranu očí. |
| [9Y5Z] |  | Při práci použijte ochranu sluchu. | |
 | Nedotýkejte se rotujících dílů elektronářadí. | ||
 | Varování před ostrými hranami nasazovacích nástrojů, jako např. ostří řezacích nožů. | ||
 | Nebezpečí uklouznutí! | ||
 | Nebezpečí přimáčknutí! | ||
 | Pozor padající předměty! | ||
 | Horký povrch! | ||
 | Nebezpečí převrhnutí! | ||
 | Upevnit popruh! | ||
 | Sahat dovnitř zakázano! | ||
 | Všeobecná značka zákazu. Toto počínání je zakázané. | ||
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. | ||
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). | ||
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. | ||
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. | ||
 | 1. Stupeň/2. Stupeň | ||
 | Závitový vrták | ||
| Symbol, značka Vysvětlení | |||
| Ocel | |||
 | Malý počet otáček | ||
 | Velký počet otáček | ||
 | Dostačující přilnavá síla magnetu | ||
 | Nedostačující přilnavá síla magnetu | ||
 | Přívod kapaliny otevřený. | ||
 | Přívod kapaliny uzavřený. | ||
 | Nastartování vrtacího motoru. Směr otáčení vpravo | ||
 | Zastavení motoru | ||
 |  | Nastartování vrtacího motoru. Směr otáčení vpravo | |
 |  | Nastartování vrtacího motoru v tlačítkovém provozu. Směr otáčení vlevo | |
 |  | Stupňovité snižování počtu otáček | |
 |  | Stupňovité zvyšování počtu otáček | |
 |  | Zastavení motoru | |
 |  | Zapnutí/vypnutí magnetu | |
| [SW4T] | Individuální proudový chránič (***) PRCD je zapnutý, kontrolka svítí červeně. | ||
 | Individuální proudový chránič (***) PRCD je vypnutý, kontrolka nesvítí. | ||
| [1248] | Výrobek se základní izolací a navíc dotknutelné vodivé díly připojené na ochranný vodič. | ||
| * | Hodnota platí pro KBM 50 auto v manuálním provozu stroje | ||
| (**) může obsahovat číslice nebo písmena | písmena | ||
| (***) Individuální proudový chránič (PRCD) může být k dispozici na základě národních předpisů o ochraně práce nebo zákonných ustanovení v zemi uvedení na trh. | (PRCD) může být k dispozici na základě národních předpisů o ochraně práce nebo zákonných ustanovení v zemi uvedení na trh. | ||
| (Ax - Zx) Označení pro interní účely | y | ||
| Značka Jednotka | mezinárodní | Jednotka národní | Vysvětlení |
| P_1 | W | W | P rí í |
| P_2 | W | W | V y k |
| n_OR | /min, min ^-1 , rpm, r/min | min ^-1 | Otáčky naprázdno (Běh vpravo) |
| n | /min, min ^-1 , rpm, r/min | min ^-1 | Jmenovitý počet otáček |
| Značka | Jednotka mezinárodní | Jednotka národní | Vysvětlení |
| n_OL | /min, min ^-1 , rpm, r/min | min ^-1 | Otáčky naprázdno (Běh vlevo) |
| in | inch palec Rozměr | ||
| UV V | J | m | e n |
| fHz Hz Frekvence | |||
| M... | mm mm Rozměr, metrický závit | ||
| ∅ mm mm Průměr kulatého dílu | |||
| HM mm mm Maxuprůměr vrtání do oceli 400 N/mm | 2 tvrdokov (korunkový vrták) | ||
| HSS Fe 400 | mm mm Max. průměr vrtání do oceli 400 N/mm | 2 vysoce výkonná rychlořezná ocel (korunkový vrták) | |
| HSS Fe 400 | mm mm Max. průměr vrtání do oceli 400 N/mm | 2 vysoce výkonná rychlořezná ocel (spirálový vrták) | |
| mm mm Max. upínací schopnost sklíčidla | |||
| mm mm Průměr výstružníku | |||
| mm mm Průměr zahloubení | |||
| kg | kg | Hmotnost podle EPTA-Procedure 01 | |
| T_a | °C | °C | Dovolená teplota okolí |
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s2 | m/s2 | Hodnota emise vibrací podle EN 62841 (vektorový součet tří os) |
| a_h | m/s2 | m/s2 | Střední hodnota vibrací (korunkové vrtání) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. | |
Pro Vaši bezpečnost.
⚠️ VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při
dodržování varovných upozornění a pokýnu mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým
„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
Korunková vrtačka pro vrtání pomocí korunkových a plných vrtáků, pro vystružování, zahlubování a řezání závitů na materiálech s magnetizovatelným povrchem s firmou FEIN dovolenými pracovními nástroji a příslušenstvím v prostředím chráněném před povětrnostními vlivy.
V rušivém prostředí je možné snížení kvality provozu, jako dočasný výpadek, dočasné omezení funkce nebo určeného provozního chování, pro jehož odstranění je zapotřebí zásah obsluhující osoby.
Toto elektronářadí je zamýšleno i pro používání na generátorech střídavého proudu s dostatečným výkonem, jež vyhovují normě ISO 8528, třída provedení G2. Této normě nevyhovují zejména tehdy, když takzvaný činitel harmonického zkreslení překračuje 10 %. Při pochybnosti se na Vámi používaný generátor informujte.
Dbejte prítom návodu k obsluze a národních predpisů pro instalaci a provoz generátorů střídavého proudu.
Bezpečnostní upozornění.
Při provádění vrtacích prací, jež vyžadují použití kapaliny, odvádějte kapalinu pryč z pracovní oblasti nebo použijte připravek na zachytávání kapaliny.
Taková preventivní opatření udržují pracovní oblast suchou a snižují riziko zásahu elektrickým proudem.
Když provádíte práce, u nichž může řezný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak provozujte elektronářadí na izolovaných uchopovacích plochách. Kontakt řezného nástroje s elektrickým vedením pod napětím může přivést napětí i na kovové části elektronářadí a vést k zásahu elektrickým proudem.
Noste při vrtání ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Pokud se pracovní nástroj zablokuje, nevykonávejte už žádný posuv a elektronářadí vypněte. Zkontrolujte důvod vzpřičení a odstraňte příčinu sevřených pracovních nástrojů.
Pokud chcete opět nastartovat korunkovou vrtačku, která vězí v obrobku, zkontrolujte před zapnutim, zda se pracovní nástroj volně otáčí. Pokud je pracovní nástroj vzpříčený, možná se netočí a to může vést k přetížení nástroje nebo k tomu, že se korunková vrtačka uvolní z obrobku.
Při upevňování vrtacího stojanu na obrobek pomocí vakuové desky dbejte na to, aby byl povrch hladký, čistý a neporézní. Vrtací stojan neupevňujte na vrstvené povrchy, jako např. na dlaždice a vrstvy laminovaných materiálů. Pokud není povrch obrobku hladký, rovinný nebo dostatečně připevněný, může se vakuová deska z obrobku uvolnit.
Před ním a při vrtání zajistěte, aby byl podtlak dostatečný. Není-li podtlak dostatečný, může se vakuová deska z obrobku uvolnit.
Nikdy neprovádějte vrtání nad hlavou nebo do stěny, pokud je stroj upevněný pouze pomocí vakuové desky. Při ztrátě vakua se vakuová deska uvolní z obrobku.
Při vrtání skrz stěny či stropy se postarejte o to, aby byly chráněny osoby a pracovní oblast na druhé straně.
Vrtací korunka může vyběhnout nad vrtaný otvor a vyvrtané jádro může na druhé straně vypadnout.
Toto nářadí nepoužívejte pro vrtací práce nad hlavou s přívodem kapaliny. Vniknutí kapaliny do elektronářadí zvyšuje riziko zásahu elektrickým proudem.
Při poškození nechte ochrannou hadici kabelu neprodleně vyměnit. Vadná ochranná hadice kabelu může vést k přehřátí stroje.
Speciální bezpečnostní předpisy.
Používejte ochranné vybavení. Používejte podle aplikace ochranu obličeje nebo ochranné brýle. Používejte chrániče sluchu. Ochranné brýle musí být vhodné, musí při rozličných pracech odmrštěné částice odrazit. Trvale vysoké zatížení hlukem může vést ke ztrátě sluchu.
Nedotýkejte se ostrých hran korunkového vrtáku. Existuje nebezpečí poranění.
Pro zamezení zraněním zkontrolujte před začátkem prací korunkový vrták. Používejte pouze nepoškozené, nedeformované korunkové vrtáky. Poškozené nebo deformované korunkové vrtáky mohou způsobit těžká zranění.
Před prvním uvedením do provozu: namontujte na stroj ochranu proti dotyku.
Stroj vždy zajistěte dodaným upínacím popruhem. Zejména na skloněných či nerovných plochách existuje u strojů bez zajištění nebezpečí převrhnutí.
Při pracech nad hlavou věnujte pozornost padajícím předmětům jako např. vyvrtaným jádrům a šponám.
Práce na svislých prvcích konstrukce nebo nad hlavou provádějte bez použití nádobky na chladící kapalinu.
Použijte zde chladící sprej. Prostřednictvím kapaliny vniklé do elektronářadí vzniká nebezpečí úderu elektrickým proudem.
Při skončení pracovního postupu se vyvarujte doteku s automaticky středícím kolíkem vyraženým vyvrtaným jádrem. Kontakt s horkým nebo odpadajícím jádrem může vést k poraněním.
Elaktronářadí provozujte pouze na předpisům vyhovujících zásuvkách s ochranným kontaktem. Používejte pouze nepoškozené připojovací vedení a pravidelně kontrolované prodlužovací kabely s ochranným kontaktem. Přerušený ochranný vodič může vést k úderu elektrickým proudem.
Pro zabránění zraněním vždy udržujte své ruce, oděv atd. daleko od otáčejících se špon. Špony mohou způsobit zranění. Vždy používejte ochranu proti doteku.
Nepokoušejte se odstranit pracovní nástroj, když se ještě točí. To může způsobit těžká poranění.
Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.
Neopracovávejte žádný materiál s obsahem hořčíku. Existuje nebezpečí požáru.
Neopracovávejte žádnou umělou hmotu zesílenou uhlíkovými vlákny a žádný materiál s obsahem azbestu. Tyto materiály jsou považovány za karcinogenní.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.
Elektronářadí ani úložný kufr nadměrně nezatěžujte a nepoužívejte je jako žebřík nebo stojan. Přílišné zatížení nebo stání na elektronářadí či úložném kufru může vést k tomu, že se těžiště elektronářadí nebo úložného kufru přemístí nahoru a ten se převrátí.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
Před uskladněním: odstraňte pracovní nástroj.
Elektronářadí skladujte pouze v kufru nebo obalu.
Před uvedením do provozu zkontrolujte vedení síťové přípojky a síťovou zástrčku na poškození.
Elektronářadí provozujte vždy spolu s Individuálním proudovým chráničem (*** ) PRCD.
Pred začátkem prací vždy zkontrolujte rádnou funkci Individuálního proudového chrániče (*** ) PRCD (viz strana 106).
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Pokyny k obsluze.
Jako chladicí prostředek používejte výhradně chladicí a mazací emulzi (olej ve vodě).
Respektujte upozornění výrobce k chladicímu prostředku.
Dbejte na to, aby plocha pro umístění magnetické paty byla rovná, čistá a bez rzi a ledu. Odstraňte lak, vrstvy tmelu a další materiály. Vyvarujte se vzduchové mezery mezi magnetickou patou a plochou instalování.
Vzduchová mezera zmenšuje přilnavou sílu magnetu. Stroj nepoužívejte na horkých površích, mohlo by dojít k trvalé redukci přilnavé síly magnetu.
Při práci použijte vždy magnetickou patu, dbejte na to, aby přilnavá síla magnetu byla dostačující:
- Švítí-li trvale zelené tlačitko v ovládacím poli, je přilnavá síla magnetu dostatečná a stroj lze provozovat s manuálním nebo s automatickým posuvem.
- Bliká-li tlačitko Magnet ovládacího pole, je případně přilnavá síla magnetu nedostatečná a stroj se musí provozovat manuálně se sniženou sílou posuvu. Stroj KBM 50 auto nelze v tomto případě provozovat automaticky.
Při práci na nemagnetizovatelných materiálech se musí použít vhodné, jako příslušenství dostupné upevňovací přípravky firmy FEIN, např. vakuová deska nebo přípravek na vrtání trubek. K tomu dbejte příslušných návodů k obsluze.
Při práci i na ocelových materiálech s tloušťkou materiálu menší než 12 mm musí být k zaručení přilnavé magnetické síly obrobek zesílen dodatečnou ocelovou deskou.
Magnetická pata je kontrolována senzorem proudu. Je- li magnetická pata vadná, motor se nerozeběhne.
Při přetížení se motor automaticky zastaví a musí být nově nastartován.
Vynaložte pouze nezbytně nutnou sílu posuvu. Příliš vysoké síly posuvu mohou vést k prasknutí pracovního nástroje a k ztrátě přilnavé síly magnetu.
Je-li při běžícím motoru přerušen přívod proudu, zabráni ochrana samočinnému znovurozběhnutí motoru. Motor opětovně zapněte.
Stupeň převodu přepněte za stavu klidu nebo při doběhu motoru.
Naposledy nastavený počet otáček se automaticky uloží (Memory Function). Pro nastartování elektronářadí s naposledy nastaveným počtem otáček stiskněte a podržte tlačítko se symbolem a poté stiskněte tlačítko se symbolem
Vrtací motor během vrtání nezastavujte.
Korunkový vrták vytáhněte z vrtaného otvoru jen s běžícím motorem.
Pokud zůstane korunkový vrták vězet v materiálu, zastavte vrtací motor a opatrně vytáčejte korunkový vrták proti směru hodinových ručiček ven.
Po každém vrtání odstraňte špony a vyvrtané jádro.
Nedotýkejte se špon holou rukou. Vždy použijte háček na špony (6 42 01 001 00 0).
Nebezpečí popálení! Povrch magnetů může dosáhnout vysokých teplot. Nesahejte na magnety holou rukou.
Při výměně vrtáku nepoškodte jeho břity.
Při korunkovém vrtání vrstvených materiálů odstraňte po každé provrtané vrstvě jádro a špony.
Nepoužívejte korunkovou vrtačku s vadným systémem chlazení. Zkontrolujte před každým provozem těsnost a zda nejsou v hadicích praskliny. Zabraňte, aby kapalina vnikla do elektrických dílů.
KBM 50 auto: Automatický posuv nepoužívejte při vrtání pomocí spirálových vrtáků, při zahlubování, řezání závitů a vystružování.
Korunková vrtačka KBM 50 auto disponuje rozpoznáním proražení otvoru. Při ukončení procesu vrtání rozpozná stroj provrtání a motor vrtačky vyjede automaticky zpátky do výchozí polohy. Motor vrtačky se vypne teprve ve výchozí poloze.
Individuální proudový chránič (\*\*\* ) PRCD (viz strana 9)
Individuální proudový chránič PRCD je míněný speciálně pro Vaši ochranu, nepoužívejte jej tedy jako spínač.
Je-li individuální proudový chránič PRCD poškozený např. díky kontaktu s vodou, už jej nepoužívejte. Individuální proudový chránič je nepostradatelný, slouží k ochraně obsluhy elekronářadí proti zásahu elektrickým proudem. V bezchybném provozu svítí kontrolka individuálního proudového chrániče červeně.
Před začátkem práce zkontrolujte funkčnost individuálního proudového chrániče:
- Zapojte zástrčku individuálního proudového chrániče do sítové zástrčky.
- Stiskněte tlačítko RESET. Kontrolka na individuálním proudovém chrániči svítí červeně.
- Vytáhněte zástrčku ze zásuvky. Červená kontrolka zhasne.
- Opakujte kroky 1. a 2.
- Stiskněte tlačitko TEST, červená kontrolka zhasne. Pokud červená kontrolka nezhasne, neuvádějte stroj do provozu. V tomto případě kontaktujte servis.
- Stiskněte tlačitko RESET; při červené kontrolce lze nyní stroj zapnout.
Nepoužívejte individuální proudový chránič pro zapnutí a vypnutí elektronářadí.
Údržba a servis.
Při extrémních podmínkách nasazení se při opracování kovů může uvnitř elektronářadí usazovat vodivý prach. Může být negativně ovlivněna ochranná izolace elektronářadí. Vyfukujte často vnitřní prostor elektronářadí skrz větrací otvory pomocí suchého vzduchu bez oleje.
Při vyblednutí nebo opotřebení obnovte samolepky a varovná upozornění na elektronářadí.
Po několika provozních hodinách se může vůle v rybinovém vedení zvýšit. Následně může vrtací motor tímto rybinovým vedením samovolně klouzat. Při automatickém provozu stroje to může vést k poruše automatického zpětného chodu. V tom případě dotáhněte přiměřeně všechny stavěcí šrouby na rybinovém vedení, aby se vrtacím motorem dalo rukou lehce pohybovat, ale neklouzal samovolně (viz strana 19).
Pokud je poškozený připojovací kabel, musí být vyměněn výrobcem nebo jeho obchodním zastoupením.
Výrobky, které příšly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Používejte pouze originální náhradní díly.
Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, nádobku chladicí kapaliny, ochranu proti doteku
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost.
Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Pre Vašu bezpečnost.
POZOR
Bezpečnostné pokyny.
Nedotýkajte sa ostrých hrán jadrového vrtáka. Hrozí nebezpečenstvo poranenia.
Pravidelne čistite vetracie otvory ručného elektrického náradia pomocou nejakých nekovových nástrojov.
Návod na používanie.
Ako chladiace médium používajte výlučne chladiacu a mastiacu emulziu (olej vo vode).
Pätka magnetu je kontrolovaná pomocou prúdového senzora. Ked'je pätka magnetu pokazená, motor sa nerozbehne.
Jadrový vrták vytáhujte z vrtného otvoru len pri bežiacom motore vítačky.
Po každom vrtaní odstráňte triesky a vyvrtané jadro.
Nedotýkajte sa triesok holou rukou. Vždy použite hák na triesky (6 42 01 001 00 0).
Nedotýkajte sa magnetov holými rukami.
Pri výmene vrtáka dávajte pozor na to, aby ste nepoškodili jeho rezné hrany.
KBM 50 auto:Nepoužívajte automatický posuv pri vřtaní špirálovým vrtákom, zahlbovaní, rezaní závitov a pri strúhaní.
Jadrová vřtačka KBM 50 auto má zariadenie na identifikáciu zlomenia vrtáka. Pri ukončení vrtania vřtačka automaticky rozozná zlomenie vrtáka a motor vřtačky sa automaticky presunie spät do východiskovej polohy. Motor vřtačky sa vypne až vo východiskovej polohe.
Ak je ochranný vypínač PRCD poškodený, napr. kontaktom s vodou, už ho viac nepoužívajte.
Nepoužívajte ochranný vypínač PRCD na zapínanie a na vypínanie ručného elektrického náradia.
Údržba a autorizované servisné stredisko.
