RB38T605DS9 - Fagyasztó SAMSUNG - Ingyenes használati útmutató

Termék típusa	Fagyasztó
Márka	Samsung
Modell	RB38T605DS9
Méretek (M x Sz x Mé)	1850 x 595 x 670 mm
Nettó tömeg	70 kg
Tápellátás	220-240 V, 50 Hz
Hasznos térfogat	320 L
Energiaosztály	E
Hűtési típus	No Frost
Kompresszor	Digital Inverter
Világítás	LED
Üzemidő áramkimaradás esetén	20 óra
Fagyasztási kapacitás	10 kg/24 óra
Zajszint	38 dB
Karbantartás és tisztítás	Kivehető tömítések, kivehető fiókok és polcok
Pótalkatrészek és javíthatóság	Fogantyúk, tömítések, fiókok, zsanérok (felhasználó által cserélhető)
Szükséges szerszámok	Phillips csavarhúzó, laposfejű csavarhúzó, 8, 10, 11 mm-es kulcsok
Biztonság	Áramtalanítsa beavatkozás előtt, két személyes beavatkozás

Gyakran ismételt kérdések - RB38T605DS9 SAMSUNG

Hogyan cseréljem ki a fagyasztó fogantyúját?

Távolítsa el a csavarfedeleket egy laposfejű csavarhúzó segítségével, majd csavarja ki a csavarokat egy Phillips csavarhúzó segítségével. Vegye le a fogantyút, és tegye vissza a csavarfedeleket. Az új fogantyúhoz kövesse a fordított eljárást, jól húzza meg a csavarokat.

Hogyan kell eltávolítani és újra behelyezni egy fiókot?

Emelje fel óvatosan a fiók elejét, és csúsztassa ki. Az újrabehelyezéshez kövesse a fordított eljárást, ellenőrizve, hogy a fiók megfelelően illeszkedik a sínbe.

Hogyan cseréljem ki az ajtótömítést?

Nyissa ki az ajtót, és távolítsa el a régi tömítést. Rögzítsen egy új tömítést az ajtóra, ügyelve arra, hogy ne legyen rés a tömítés és az ajtó között a hideg levegő szivárgás elkerülése érdekében.

Hogyan lehet megfordítani a hűtőszekrény ajtaját?

Húzza ki a készüléket. Távolítsa el a felső fedelet, és húzza ki a csatlakozókat. Csavarja ki a felső, középső és alsó zsanérokat egy 8 mm-es csavarkulccsal, miközben szorosan tartja az ajtókat. Szerelje vissza fordított sorrendben, ellenőrizze a csatlakozásokat.

Milyen szerszámok szükségesek a javításokhoz?

A szükséges szerszámok közé tartozik egy Phillips csavarhúzó, egy laposfejű csavarhúzó, egy 11 mm-es csavarkulcs, egy 10 mm-es csavarkulcs, egy 8 mm-es csavarkulcs és egy 10 mm-es csavarkulcs.

Magam is megjavíthatom a fagyasztómat?

Igen, bizonyos alkatrészek, mint a fogantyúk, tömítések, fiókok és zsanérok a felhasználó által cserélhetők. Összetett javítások esetén hívjon egy szakmai technikai szervizt a károk elkerülése érdekében.

Hol találom a teljes használati útmutatót?

A 208 oldalas teljes útmutató ingyenesen letölthető a notice-facile.com oldalról vagy a Samsung weboldaláról. Kérhet fordítást is, ha az Ön nyelve nem érhető el.

Mit tegyek, ha az ajtó nem záródik rendesen?

Ellenőrizze, hogy a tömítés megfelelően van-e felszerelve, és nincs-e rés. Győződjön meg arról, hogy az ajtó megfelelően illeszkedik a zsanérokhoz. Szükség esetén állítsa be vagy cserélje ki a tömítést.

Hogyan kell tisztítani a tömítéseket?

Tisztítsa a tömítéseket egy puha ruhával és langyos szappanos vízzel. Alaposan szárítsa meg. Kerülje a koptató termékeket, amelyek károsíthatják a tömítést.

Hol vásárolhatok pótalkatrészeket?

Látogasson el a samsung.com oldalra a pótalkatrészek szakaszban. Adja meg a modellkódot RB38T605DS9 az elérhető alkatrészek megtekintéséhez. Ellenőrizze az alkatrész pontos nevét a termék bal alsó sarkában található vonalkód címkén.

HASZNÁLATI ÚTMUTATÓ RB38T605DS9 SAMSUNG

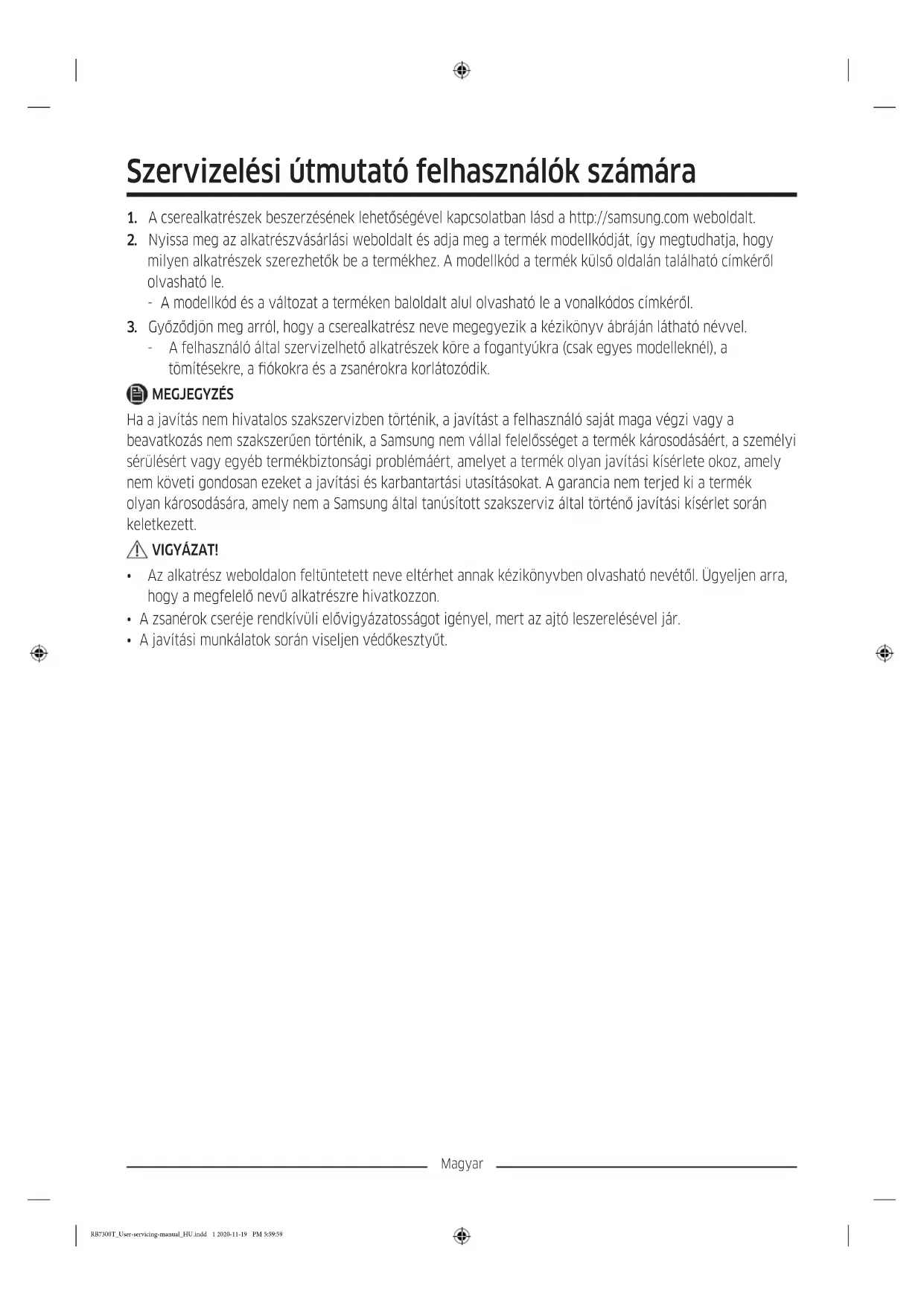

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weboldalt.
2. Nyissa meg az alkatrészvásárlási weboldalt és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésért vagy egyéb termékbiztonsági problémáért, amelyet a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által tanúsított szakszerviz által történő javítási kísérlet során keletkezett.

⚠ VIGYÁZAT!

• Az alkatrész weboldalon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és a kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés
03 Fiók 04 Fogantyúk (csak adott modelleknél)
05 Középső zsanér 06 Vonalkódos címke
07 Alsó zsanér

Magyar

Fogantyúcsere

A modellnév így épül fel: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

A csillagok helyén az adott modellre jellemző betük vagy számok állnak.

A modellkódban a csillag(ok) helyén a változat modellje szerinti szám (0–9) vagy betű (A-Z) található.

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
• A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan rögzült-e.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó

A fogantyúk leszerelése

MEGJEGYZÉS

Ez az eljárás követendő a hűtő és a fagyasztó hűtőtere esetében is.

1. Lapos csavarhúzóval távolítsa el a csavarfedeleket.

2. A fogantyú leszerelése után szerelje vissza a csavarfedeleket a csavarfuratokra.

3. Csillagcsavarhúzóval távolítsa el a csavarokat és vegye le a fogantyút.

MEGJEGYZÉS

Ezekkel a csavarokkal rögzítse a fogantyút az átellenes oldalon.

1. Szerelje fel az új fogantyút az eltávolítással fordított sorrendben.

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ha nincs így, hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot.

A fiókok visszaszerelése

A fiókok visszaszerelése az eltávolításukhoz képest a lépések fordított sorrendjében történik.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• A leszerelésüket különös körültekintéssel végezze, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a sarokpántot, hogy eközben nem tartja az ajtót, az leeshet és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan rögzül-e a szekrényhez.
• Ellenőrizze, hogy a vezetékcsatlakozók megfelelően csatlakoznak-e.
• Ügyeljen arra, hogy ne sértse meg a vezetékeket a felső burkolat rögzítésekor.

FIGYELEM!

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs 8 mm-es dugókulcs 10 mm-es csavarkulcs

Magyar

Az ajtók felcserélése

MEGJEGYZÉS

A fogantyúval szerelt modellek esetében először a fogantyút fordítsa meg. (A részletes információkért tekintse át a következő részt: „Fogantyúcsere (rúdfogantyúval szerelt modellek esetében)“.)

1. A hűtőajtó csukott helyzetében csillagcsavarhúzó segítségével távolítsa el a felső burkolatot (A) rögzítő csavarokat.

2. Finoman emelje fel a felső burkolatot (A), és helyezze a hűtőszekrény tetejére.

- Járjon el körültekintően a felső burkolat (A) felemelésekor. Alatta egy vezeték van hozzá csatlakoztatva.

1. Távolítsa el a felső burkolat alatt elhelyezett tartóban lévő vezetéket és a csatlakozót.

- Előfordulhat, hogy ez a lépés bizonyos modellekre nem vonatkozik.

VIGYÁZAT!

Ne nyomja túl erősen a csatlakozókat.

1. Válassza le a vezetékcsatlakozót (A).

- Előfordulhat, hogy ez a lépés bizonyos modellekre nem vonatkozik.

Magyar

1. Dugókulcs (8 mm-es) segítségével távolítsa el a felső zsanért (A) rögzítő csavarokat.

VIGYÁZAT!

A csavarok eltávolítása során tartsa erősen a hűtőajtót, hogy az nehogy véletlenül leessen.

1. Nyissa ki a hűtőajtót, majd emelje fel az ajtót a középső zsanérról való levételéhez. Tartsa az ajtót biztonságos helyen.

VIGYÁZAT!

Az ajtó nehéz. A károk vagy sérülések megelőzése érdekében legyen elővigyázatos az ajtó eltávolítása közben.

1. Nyissa ki a fagyasztó ajtaját, majd (8 mm-es) dugókulcs segítségével szerelje ki az alsó zsanért (A) rögzítő csavarokat.

Magyar

1. Amikor a fagyasztó ajtaja az alsó zsanéron (A) ül, lassan húzza meg az alsó zsanért (A) a hűtőszekrény alján lévő tartóból való eltávolításához. Az alsó zsanér (A) tartóból való eltávolítása után vegye le a fagyasztó ajtajáról, majd húzza le a fagyasztó ajtaját a középső zsanérról (B) való levételéhez.

VIGYÁZAT!

A középső zsanér (B) biztonságos eltávolításáig tartsa erősen a fagyasztóajtót, nehogy az véletlenül leessen.

1. Egy csillagcsavarhúzó és egy (10 mm-es) dugókulcs segítségével szerelje ki a középső zsanért (A) rögzítő csavarokat.

2. A felső, a középső és/vagy az alsó zsanér cseréjét követően végezze el az összeszerelést a szétszereléshez képest fordított sorrendben.

VIGYÁZAT!

- Ellenőrizze, hogy a vezetékcsatlakozók megfelelően csatlakoznak-e.

- Ügyeljen arra, hogy ne sértse meg a vezetékeket a felső burkolat rögzítésekor.

Magyar
