Producttype	Vriezer
Merk	Samsung
Model	RB38T605DS9
Afmetingen (H x B x D)	1850 x 595 x 670 mm
Nettogewicht	70 kg
Voeding	220-240 V, 50 Hz
Nuttige inhoud	320 L
Energieklasse	E
Koeltype	No Frost
Compressor	Digital Inverter
Verlichting	LED
Autonomie bij stroomuitval	20 h
Vriescapaciteit	10 kg/24h
Geluidsniveau	38 dB
Onderhoud en reiniging	Verwijderbare afdichtingen, laden en legplanken
Reserveonderdelen en repareerbaarheid	Grepen, afdichtingen, laden, scharnieren (vervangbaar door de gebruiker)
Benodigde gereedschappen	Kruiskopschroevendraaier, platte schroevendraaier, sleutels van 8, 10, 11 mm
Veiligheid	Uitschakelen voor ingreep, ingreep met twee personen

Veelgestelde vragen - RB38T605DS9 SAMSUNG

Hoe vervang ik de handgreep van de vriezer?

Verwijder de schroefafdekkingen met een platte schroevendraaier, draai vervolgens de schroeven los met een kruiskopschroevendraaier. Verwijder de handgreep en plaats de schroefafdekkingen terug. Voor de nieuwe handgreep, volg de omgekeerde procedure en draai de schroeven goed vast.

Hoe verwijder en herinstalleer ik een lade?

Til voorzichtig de voorkant van de lade op en schuif deze eruit. Voor herinstallatie, volg de omgekeerde procedure en controleer of de lade correct in de rail is geplaatst.

Hoe vervang ik de deurafdichting?

Open de deur en verwijder de versleten afdichting. Bevestig een nieuwe afdichting aan de deur en zorg dat er geen ruimte tussen de afdichting en de deur is om koude luchtlekken te voorkomen.

Hoe draai ik de deuren van de vriezer om?

Haal de stekker uit het apparaat. Verwijder de bovenste afdekking en koppel de connectoren los. Draai de bovenste, middelste en onderste scharnieren los met een dopsleutel van 8 mm terwijl u de deuren stevig vasthoudt. Monteer in omgekeerde volgorde en controleer de aansluitingen.

Welke gereedschappen zijn nodig voor reparaties?

De benodigde gereedschappen zijn een kruiskopschroevendraaier, een platte schroevendraaier, een 11 mm sleutel, een 10 mm dopsleutel, een 8 mm dopsleutel en een 10 mm sleutel.

Kan ik mijn vriezer zelf repareren?

Ja, bepaalde onderdelen zoals handgrepen, afdichtingen, lades en scharnieren zijn vervangbaar door de gebruiker. Voor complexe reparaties, schakel een professionele technische dienst in om schade te voorkomen.

Waar vind ik de volledige gebruikershandleiding?

De volledige handleiding van 208 pagina's is gratis te downloaden op notice-facile.com of op de Samsung-website. U kunt ook een vertaling aanvragen als uw taal niet beschikbaar is.

Wat te doen als de deur niet goed sluit?

Controleer of de afdichting correct is geïnstalleerd en geen openingen vertoont. Zorg ervoor dat de deur goed is uitgelijnd op de scharnieren. Indien nodig, pas de afdichting aan of vervang deze.

Hoe reinig ik de afdichtingen?

Reinig de afdichtingen met een zachte doek en warm zeepwater. Droog ze grondig. Vermijd schurende producten die de afdichting kunnen beschadigen.

Waar kan ik reserveonderdelen kopen?

Ga naar samsung.com in het onderdeel reserveonderdelen. Voer de modelcode RB38T605DS9 in om de beschikbare onderdelen te bekijken. Controleer de exacte naam van het onderdeel op het barcode-etiket linksonder op het product.

GEBRUIKSAANWIJZING RB38T605DS9 SAMSUNG

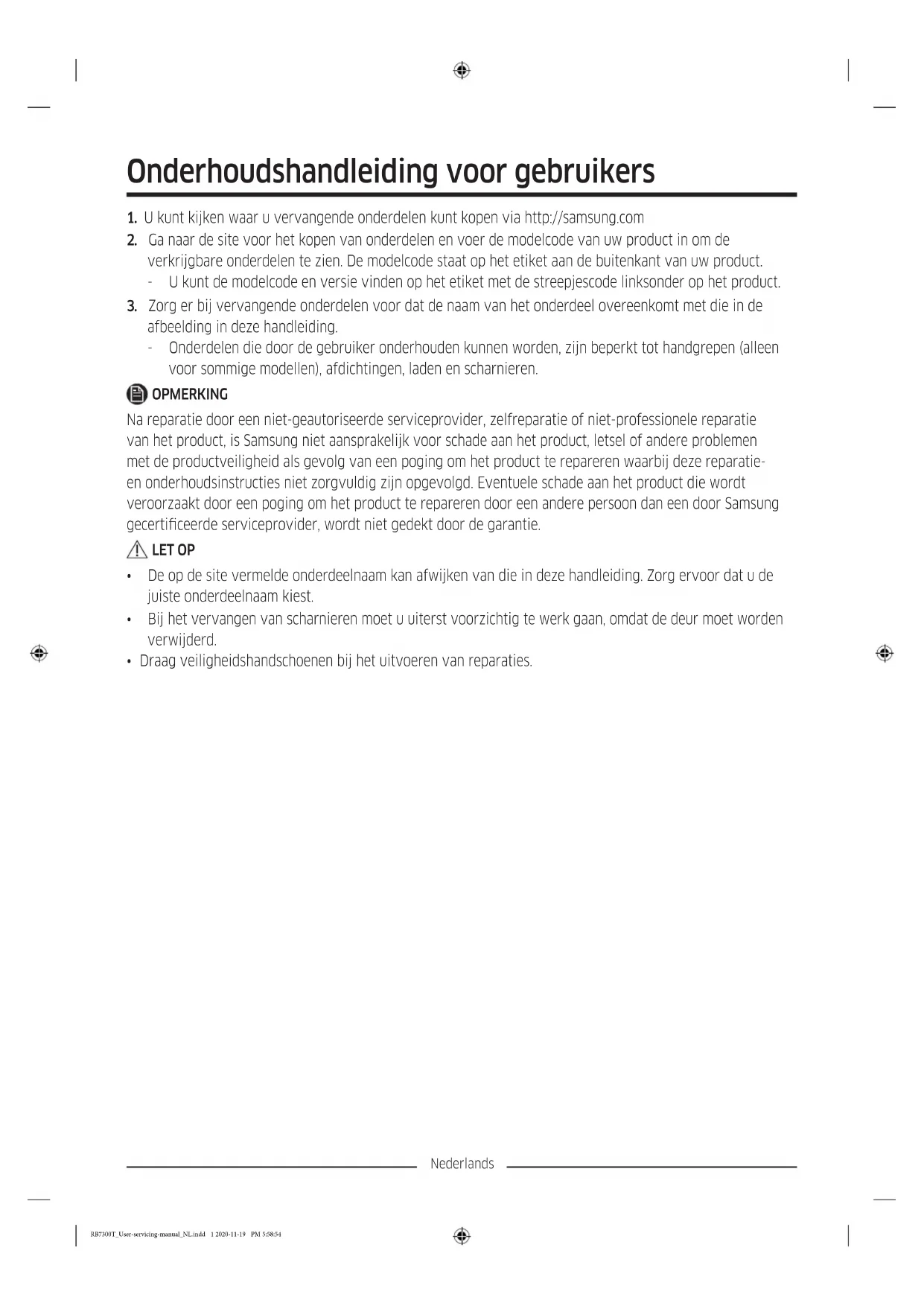

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.
3. U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
4. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
5. Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Afdichting
03 Lade 04 Handgrepen (alleen bepaalde modellen)
05 Middelste scharnier 06 Etiket met streepjescode
07 Onderste scharnier

Nederlands

Vervangen van handgrepen

De modelnaam ziet er zo uit: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Wat er in plaats van de sterretjes staat, kan per model verschillen.

Een of meerdere sterretjes in de modelcode geven een modelvariant aan en kunnen een vervanging zijn voor (0-9) of (A-Z) in de modelcode.

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte

schroevendraaier

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartiment.

1. Gebruik de platte schroevendraaier om de schroefafdekkingen te verwijderen.
2. Na het verwijderen van de handgreep plaatst u de schroefafdekkingen terug op de schroefgaten.
3. Gebruik een kruiskopschroevendraaier om de schroeven en de handgreep te verwijderen.

OPMERKING

Gebruik de schroeven om de handgreep op de tegenoverliggende zijde te bevestigen.

1. Monteer de nieuwe handgreep in omgekeerde volgorde van het demonteren.

Nederlands

Vervangen van afdichtingen

LET OP

Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De afdichting verwijderen

Open de deur en verwijder de afdichting van de deur.

De afdichting vervangen

Bevestig een nieuwe afdichting aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe afdichting en de deur.

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De lade verwijderen

Til de voorkant van de lade voorzichtig op en schuif deze eruit.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlands

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

⚠ WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm

dopsleutel van 10 mm copsleutel van 8 mm steeksleutel van 10 mm

Nederlands

De deur omkeren

OPMERKING

Keer bij modellen met handgrepen eerst de handgrepen om. (Raadpleeg het gedeelte 'Vervangen van handgrepen (voor modellen met stanghandgrepen)' voor uitgebreide informatie.)

1. Sluit de koelkastdeur en verwijder met een kruiskopschroevendraaier de schroeven waarmee de bovenkap (A) vastzit.

2. Til de bovenkap (A) voorzichtig op en plaats deze bovenop de koelkast.

- Wees voorzichtig bij het optillen van de bovenkap (A). Eronder is een draad aangesloten.

1. Verwijder de draad en kabelaansluiting die op de houder onder de bovenkap zijn geplaatst.

- Deze stap is op sommige modellen mogelijk niet van toepassing.

LET OP

Trek niet te hard aan de aansluitingen.

1. Koppel de kabelaansluiting (A) los.

- Deze stap is op sommige modellen mogelijk niet van toepassing.

Nederlands

1. Gebruik een dopsleutel (8 mm) om de schroeven te verwijderen waarmee het bovenste scharnier (A) is bevestigd.

LET OP

Voorkom dat de koelkastdeur valt door deze stevig vast te houden terwijl u de schroeven verwijdert.

1. Open de koelkastdeur en til de deur op om deze van de middelste scharnier te verwijderen. Bewaar de deur op een veilige plaats.

LET OP

De deur is zwaar. Om schade en letsel te voorkomen, moet u voorzichtig zijn met het verwijderen van de deur.

1. Open de vriezerdeur en gebruik een dopsleutel (8 mm) om de schroeven te verwijderen waarmee het onderste scharnier (A) is bevestigd.

Nederlands

1. Terwijl de vriezerdeur op het onderste scharnier (A) steunt, trekt u langzaam het onderste scharnier (A) los om dit uit de houder op de bodem van de koelkast te verwijderen. Zodra het onderste scharnier (A) uit de houder is verwijderd, verwijdert u dit van de vriezerdeur. Vervolgens trekt u de vriezerdeur naar beneden om deze van het middelste scharnier (B) te verwijderen.

LET OP

Voorkom dat de vriezerdeur valt door de deur stevig vast te houden totdat deze veilig verwijderd is van het middelste scharnier (B).

1. Gebruik een kruiskopschroevendraaier en een dopsleutel (10 mm) om de schroeven te verwijderen waarmee het middelste scharnier (A) is bevestigd.

2. Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

Nederlands
