RB38T605DS9 - Mrazák SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Mraznička
Značka	Samsung
Model	RB38T605DS9
Rozměry (V x Š x H)	1850 x 595 x 670 mm
Hmotnost netto	70 kg
Napájení	220-240 V, 50 Hz
Užitný objem	320 L
Energetická třída	E
Typ chlazení	No Frost
Kompresor	Digital Inverter
Osvětlení	LED
Výdrž při výpadku	20 h
Mrazicí kapacita	10 kg/24h
Hlučnost	38 dB
Údržba a čištění	Odnímatelná těsnění, zásuvky a police
Náhradní díly a opravitelnost	Rukojeti, těsnění, zásuvky, panty (vyměnitelné uživatelem)
Požadované nářadí	Křížový šroubovák, plochý šroubovák, klíče 8, 10, 11 mm
Bezpečnost	Odpojte před zásahem, zásah provádějte ve dvou

Často kladené otázky - RB38T605DS9 SAMSUNG

Jak vyměnit rukojeť mrazničky?

Odstraňte krytky šroubů pomocí plochého šroubováku, poté odšroubujte šrouby křížovým šroubovákem. Sejměte rukojeť a vraťte krytky. U nové rukojeti postupujte obráceně a řádně utáhněte šrouby.

Jak vyjmout a znovu nainstalovat zásuvku?

Jemně nadzvedněte přední část zásuvky a vysuňte ji ven. Při opětovné instalaci postupujte obráceně a zkontrolujte, že je zásuvka správně zasunuta do kolejnice.

Jak vyměnit těsnění dveří?

Otevřete dveře a odstraňte staré těsnění. Na dveře upevněte nové těsnění a ujistěte se, že mezi těsněním a dveřmi není žádná mezera, aby nedošlo k úniku studeného vzduchu.

Jak převěsit dveře chladničky?

Odpojte spotřebič. Sejměte horní kryt a odpojte konektory. Odšroubujte horní, střední a spodní pant pomocí nástrčkového klíče 8 mm a přitom pevně držte dveře. Sestavte v opačném pořadí a zkontrolujte připojení.

Jaké nářadí je potřeba pro opravy?

Požadované nářadí zahrnuje křížový šroubovák, plochý šroubovák, klíč 11 mm, nástrčkový klíč 10 mm, nástrčkový klíč 8 mm a klíč 10 mm.

Mohu opravit svou mrazničku sám?

Ano, některé díly jako rukojeti, těsnění, zásuvky a panty jsou vyměnitelné uživatelem. U složitějších oprav kontaktujte odborný technický servis, abyste předešli poškození.

Kde najít úplný návod k použití?

Kompletní návod o 208 stranách je k dispozici zdarma ke stažení na notice-facile.com nebo na webu Samsung. Můžete také požádat o překlad, pokud váš jazyk není k dispozici.

Co dělat, když dveře správně nezavírají?

Zkontrolujte, zda je těsnění správně nainstalováno a bez mezer. Ujistěte se, že jsou dveře správně vyrovnány na pantech. V případě potřeby těsnění seřiďte nebo vyměňte.

Jak čistit těsnění?

Těsnění čistěte měkkým hadříkem a vlažnou mýdlovou vodou. Důkladně osušte. Vyhněte se abrazivním prostředkům, které by mohly těsnění poškodit.

Kde koupit náhradní díly?

Navštivte samsung.com v sekci náhradní díly. Zadejte kód modelu RB38T605DS9 pro zobrazení dostupných dílů. Zkontrolujte přesný název dílu na štítku s čárovým kódem umístěném vlevo dole na výrobku.

NÁVOD K OBSLUZE RB38T605DS9 SAMSUNG

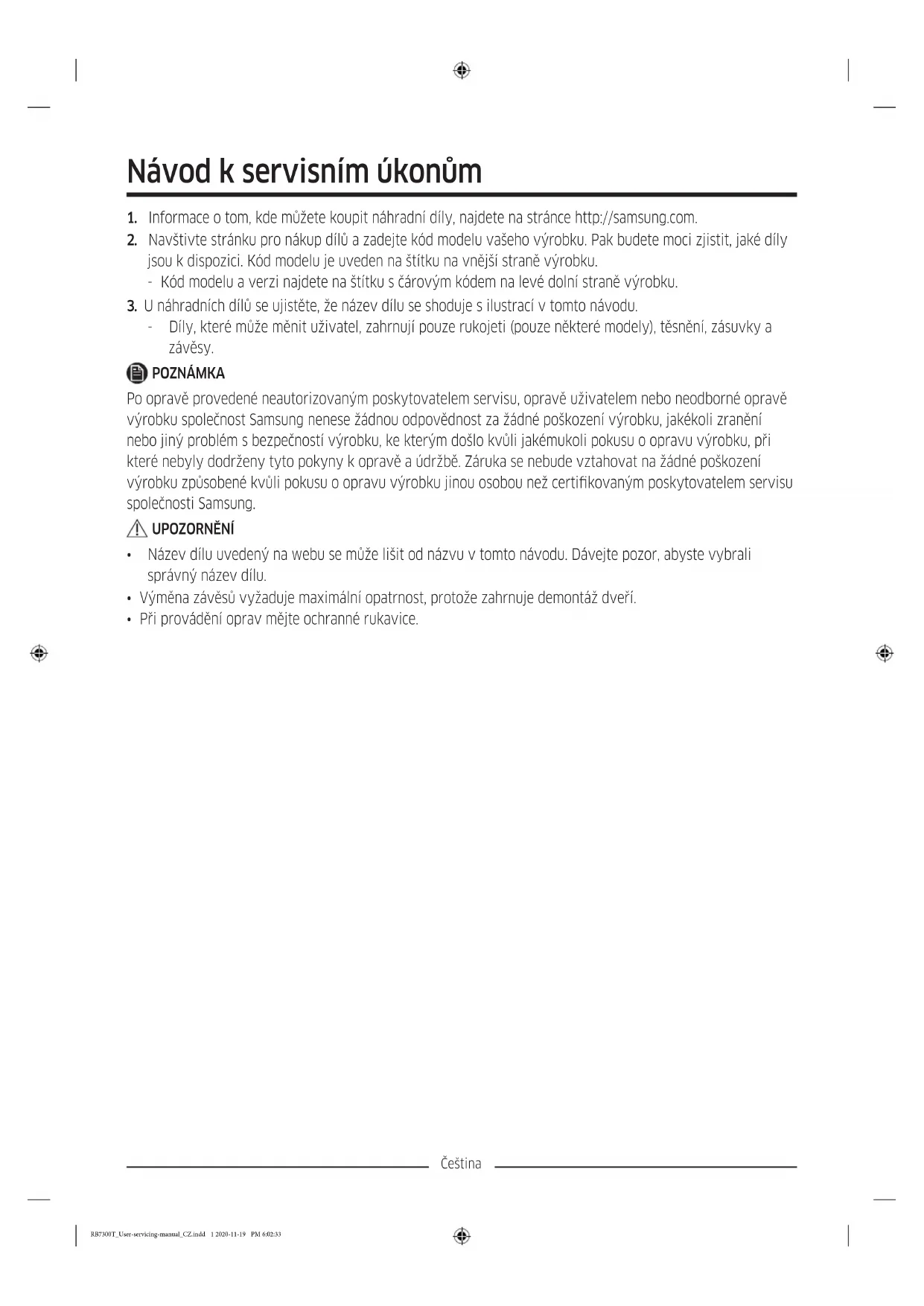

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Rukojeti (pouze vybrané modely)
05 Prostřední závěs 06 Štítek s čárovým kódem
07 Spodní závěs

Čeština

Výměna rukojeti

Název modelu vypadá následovně: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

To, co symbolizují hvězdičky, se může u jednotlivých modelů lišit.

Hvězdičky v kódu modelu značí variantu modelu a v kódu modelu mohou nahrazovat číslice (0–9) nebo písmena (A–Z).

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Použijte plochý šroubovák k sejmutí krytů šroubů.

2. Po sejmutí rukojeti nasadte kryty šroubů. zpět na otvory šroubů.

3. Křížovým šroubovákem vyšroubujte šrouby a sejměte rukojeť.

POZNÁMKA

Těmito šrouby upevněte rukojeť na opačné straně.

1. Novou rukojeť sestavte podle stejného postupu, který jste použili při demontáži, ale v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

Mírně zvedněte předek zásuvky a vysuňte ji.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budte velmi opatrní, protože dveře jsou těžké.
• Pred výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Pred obrácením směru otvíráni dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Nástrčkový klíč 8 mm Plochý klíč 10 mm

Čeština

Změna směru otevírání dveří

POZNÁMKA

U modelů s rukojeťmi nejprve rukojeti přemístěte na druhou stranu. (Podrobné informace najdete v části „Výměna rukojeti (u modelů s tyčovým typem rukojeti)“.)

1. Se zavřenými dveřmi chladničky křížovým šroubovákem vyšroubujte šrouby upevnůjící horní kryt (A).

2. Lehce nadzvedněte horní kryt (A) a položte jej nahoru na chladničku.

- Při zvedání horního krytu (A) postupujte opatrně. Pod ním se nachází připojený kabel.

1. Odstraňte kabel a konektor kabelu, umístěné na držáku pod horním krytem.

- Tento krok se nemusí vztahovat na některé modely.

UPOZORNĚNÍ

Netahejte za konektory príliš silně.

1. Odpojte konektor kabelu (A).

- Tento krok se nemusí vztahovat na některé modely.

Čeština

1. Pomocí nástrčkového klíče (8 mm) demontujte šrouby upevňující horní závěs (A).

⚠ UPOZORNĚNÍ

Abyste zabránili pádu dveří chladničky, pevně je při demontáži šroubů přidržujte.

1. Otevřete dveře chladničky a poté je nadzvedněte, abyste je vysadili z prostředního závěsu. Uložte dveře na bezpečném místě.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně.

1. Otevřete dveře mrazničky a poté pomocí nástrčkového kliče (8 mm) demontujte šrouby upevňující spodní závěs (A).

Čeština

1. S dveřmi mrazničky stále nasazenými na spodním závěsu (A) pomalu zatáhněte za spodní závěs (A), abyste jej demontovali z držáku ve spodní části chladničky. Po demontáži spodního závěsu (A) z držáku jej sejměte ze dveří mrazničky a poté zatáhněte dveře mrazničky směrem dolů, abyste je vysadili z prostředního závěsu (B).

⚠️ UPOZORNĚNÍ

Abyste zabránili pádu dveří mrazničky, pevně je až do bezpečné demontáže prostředního závěsu (B) přidržujte.

1. Pomocí křížového šroubováku a nástrčkového klíče (10 mm) vyšroubujte šrouby upevnující prostřední závěs (A).

2. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely.

Čeština

Opatrne zdvihnite prednú stranu zásuvky a vytiahnite ju.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

10 mm nástrčkový klůč 8 mm nástrčkový klůč 10 mm klůč

Slovenčina

Zmena smeru otvárania dvierok

POZNÁMKA

- Pri zdvíhaní horného krytu (A) postupujte opatrne. Nájdete pod ním káblové pripojenie.

1. Odpojte káblový konektor (A).

- Nemusi to platit pre všetky modely.

Slovenčina

1. Otvorte dvierka chladničky a následne ich nadvihnutím zložte zo stredného pántu. Dvierka odložte na bezpečnom mieste.

POZOR

V snahe predíst pádu dvierok mrazničky ich nezabudnite pevne držať, až pokým ich bezpečne nezložíte zo stredného pántu (B).
