RB38T605DS9 - фризер SAMSUNG - Безплатно ръководство за потребителя

Тип продукт	Фризер
Марка	Samsung
Модел	RB38T605DS9
Размери (В x Ш x Д)	1850 x 595 x 670 mm
Нетно тегло	70 kg
Захранване	220-240 V, 50 Hz
Полезен обем	320 L
Енергиен клас	E
Тип охлаждане	No Frost
Компресор	Digital Inverter
Осветление	LED
Автономия при повреда	20 h
Капацитет на замразяване	10 kg/24h
Ниво на шум	38 dB
Поддръжка и почистване	Подвижни уплътнения, чекмеджета и рафтове
Резервни части и ремонтопригодност	Дръжки, уплътнения, чекмеджета, панти (сменяеми от потребителя)
Необходими инструменти	Кръстова отвертка, плоска отвертка, ключове 8, 10, 11 мм
Безопасност	Изключване преди намеса, намеса от двама души

Често задавани въпроси - RB38T605DS9 SAMSUNG

Как да сменим дръжката на фризера?

Отстранете капачките на винтовете с плоска отвертка, след това развийте винтовете с кръстова отвертка. Отстранете дръжката и поставете обратно капачките. За новата дръжка следвайте обратната процедура, като затегнете добре винтовете.

Как да извадите и поставите отново чекмедже?

Повдигнете леко предната част на чекмеджето и го плъзнете, за да го извадите. За повторно поставяне следвайте обратната процедура, като проверите дали чекмеджето е правилно поставено в релсата.

Как да сменим уплътнението на вратата?

Отворете вратата и отстранете старото уплътнение. Закрепете ново уплътнение на вратата, като се уверите, че няма празнина между уплътнението и вратата, за да избегнете изтичане на студен въздух.

Как да обърнем вратите на хладилника?

Изключете уреда. Отстранете горния капак и изключете конекторите. Развийте горните, средните и долните панти с гнездов ключ 8 мм, като държите вратите здраво. Сглобете в обратен ред, като проверите връзките.

Какви инструменти са необходими за ремонти?

Необходимите инструменти включват кръстова отвертка, плоска отвертка, ключ 11 мм, гнездов ключ 10 мм, гнездов ключ 8 мм и ключ 10 мм.

Мога ли да ремонтирам сам фризера си?

Да, някои части като дръжки, уплътнения, чекмеджета и панти са сменяеми от потребителя. За сложни ремонти се обърнете към професионална техническа служба, за да избегнете повреди.

Къде мога да намеря пълното ръководство за употреба?

Пълното ръководство от 208 страници е достъпно за безплатно изтегляне на notice-facile.com или на сайта на Samsung. Можете да поискате и превод, ако вашият език не е наличен.

Какво да направя, ако вратата не затваря правилно?

Проверете дали уплътнението е правилно монтирано и без празнини. Уверете се, че вратата е добре подравнена на пантите. Ако е необходимо, регулирайте или сменете уплътнението.

Как да почистя уплътненията?

Почистете уплътненията с мека кърпа и топла сапунена вода. Изсушете внимателно. Избягвайте абразивни продукти, които могат да повредят уплътнението.

Къде мога да купя резервни части?

Посетете samsung.com в секцията за резервни части. Въведете код на модела RB38T605DS9, за да видите наличните части. Проверете точното име на частта върху етикета с баркод, разположен в долния ляв ъгъл на продукта.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB38T605DS9 SAMSUNG

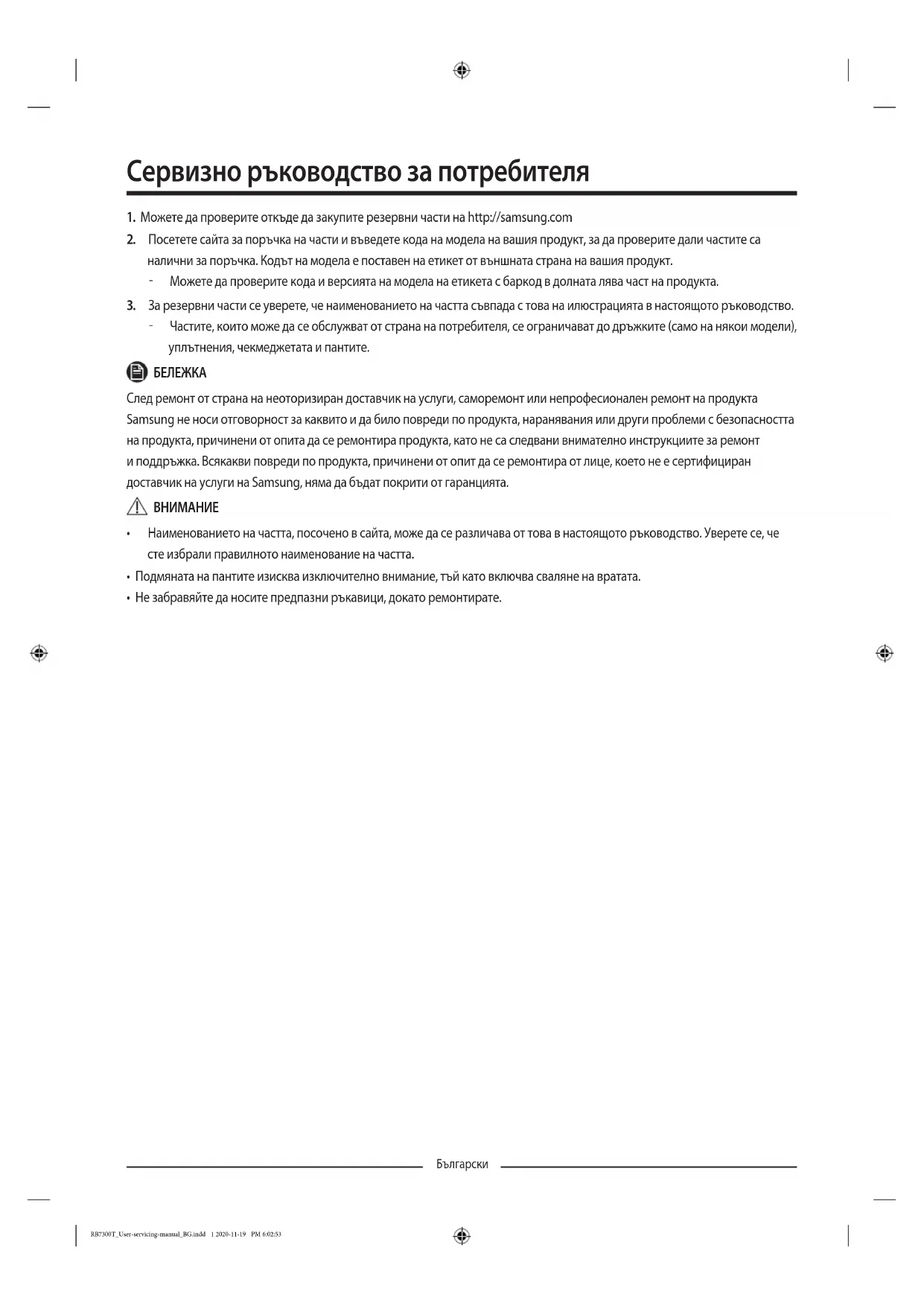

Сервизно ръководство за потребителя

1. Можете да проверите откъде да закупите резервни части на http://samsung.com
2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт.
3. Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на продукта.
4. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.
5. Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

БЕЛЕЖКА

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
• Не забравяйте да носите предпазни ръкавици, докато ремонтирате.

Български

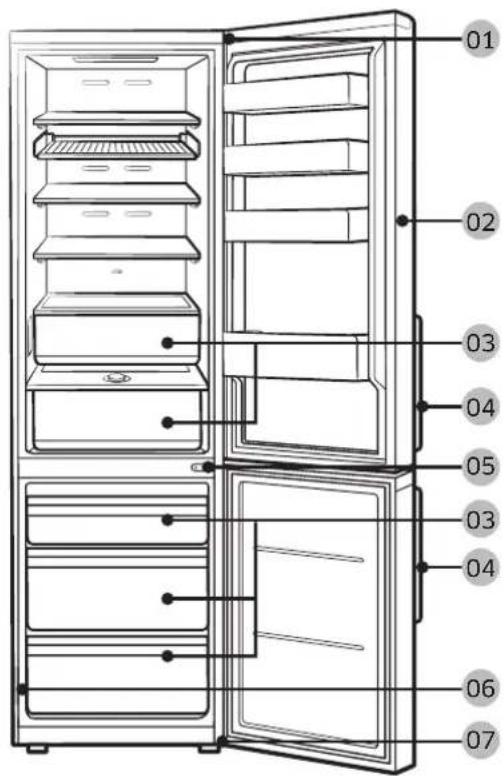

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение
03 Чекмедже 04 Дръжки (само за приложими модели)
05 Средна панта 06 Етикет с баркод
07 Долна панта

Български

Смяна на дръжките

Наименованията на моделите изглеждат така: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Това, което замества звездичките, може да се различава в зависимост от модела.

Звездичката(ите) в кода на модела посочват вариант на модела и може да заместват (0-9) или (A-Z) в кода на модела.

ВНИМАНИЕ

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на вратата.
• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.
  • Здраво затегнете винтовете, когато поставите дръжката.
• Проверете дали дръжката е здраво закрепена, преди да използвате продукта.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка

За сваляне на дръжките

БЕЛЕЖКА

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

1. Като използвате плоска отвертка, свалете капачетата на винтовете.

-След като свалите дръжката, върнете обратно капачетата на винтовете върху отворите за винтовете.

1. С помощта на кръстата отвертка свалете винтовете, а след това и дръжката.

БЕЛЕЖКА

С помощта на тези винтове можете да затегнете дръжката от противоположната страна.

1. Сглобете новата дръжка в обратния ред на разглобяването.

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе.

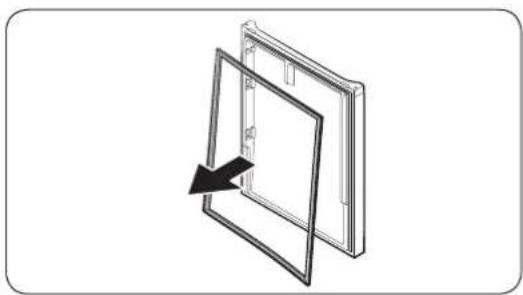

За премахване на уплътнението

Отворете вратата и премахнете уплътнението от вратата.

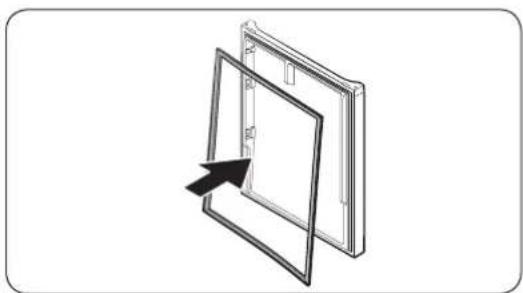

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Смяна на чекмеджета

ВНИМАНИЕ

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето.

За премахване на чекмеджето

Внимателно повдигнете предната част на чекмеджето и го издърпайте навън.

За повторно поставяне на чекмеджетата

Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване.

Български

Смяна на панти

За да смените пантите, трябва първо да свалите вратите.

ВНИМАНИЕ

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.
  • Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.
• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.
• Уверете се, че оста е здраво затегната на пантата.
• Проверете дали пантата е здраво закрепена към основната част на уреда.
• Проверете дали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягате горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11-мм гаечен ключ

10-мм тръбен ключ 8-мм тръбен ключ 10-мм гаечен ключ

Български

Обръщане на вратата

БЕЛЕЖКА

При моделите с дръжки най-напред трябва да обърнете дръжките. (За подробна информация вижте раздел „Смяна на дръжките (за модели с дръжки с лост)“.)

1. При затворена врата на хладилника с помощта на кръста отвертка свалете винтовете, с които е затегнат горния капак (A).

2. Внимателно повдигнете горния капак (А) и го поставете върху хладилника.

- Бъдете внимателни при повдигането на горния капак (А). Под него е разположен проводник.

1. Извадете проводника и конектора на проводника, поставен върху дръжката под горния капак.

- Възможно е тази стъпка да не се отнася за някои модели.

ВНИМАНИЕ

Не дърпайте конекторите прекалено силно.

1. Изключете конектора на проводника (А).

-Възможно е тази стъпка да не се отнася за някои модели.

Български

1. С помощта на глух ключ (8 мм) премахнете винтовете, с които е затегната горната панта (А).

ВНИМАНИЕ

За да не допуснете падане на вратата на хладилника, погрижете се да я държите здраво, докато изваждате винтовете.

1. Отворете вратата на хладилника и след това я повдигнете, зад а я извадите от шарнира на хладилника. Запазете вратата на сигурно място.

⚠️ ВНИМАНИЕ

Вратата е тежка. За да не допуснете повреда или нараняване, внимавайте, докато сваляте вратата.

1. Отворете вратата на фризера и с помощта на глух ключ (8 мм) премахнете винтовете, с които е затегната долната панта (A).

Български

1. Докато вратата на фризера е закачена само на долната панта (A), бавно издърпайте долната панта (A), за да го освободите от дръжката отделу на хладилника. След като долната панта (A) се освободи от дръжката, извадете я от вратата на фризера и след това плъзнете вратата на фризера надолу, за да я освободите от средната панта (B).

ВНИМАНИЕ

За да не допуснете падане на вратата на фризера, погрижете се да държите здраво вратата на фризера, докато я освободите по безопасен начин от средната панта (В).

1. С помощта на кръстата отвертка и глух ключ (10 мм) извадете винтовете, с които е затегната средната панта (A).

2. Сглобете отново в обрания ред на разглобяването, след като поставите горната, средната и/или долната панта.

ВНИМАНИЕ

• Проверете дали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягате горния капак

Замена на заптивката

ВНИМАНИЕ

За замена на заптивката
