RB38T605DS9 - Pakastin SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Merkki	Samsung
Malli	RB38T605DS9
Mitat (K x L x S)	1850 x 595 x 670 mm
Nettopaino	70 kg
Virransyöttö	220-240 V, 50 Hz
Käyttötilavuus	320 L
Energialuokka	E
Kylmätyyppi	No Frost
Kompressori	Digital Inverter
Valaistus	LED
Käyttöaika sähkökatkon aikana	20 h
Pakastuskapasiteetti	10 kg/24h
Melutaso	38 dB
Huolto ja puhdistus	Irrotettavat tiivisteet, laatikot ja hyllyt
Varaosat ja korjattavuus	Kahvat, tiivisteet, laatikot, saranat (käyttäjän vaihdettavissa)
Tarvittavat työkalut	Ristipääruuvimeisseli, litteäpääruuvimeisseli, 8, 10, 11 mm:n avaimet
Turvallisuus	Irrota pistoke ennen toimenpiteitä, toimenpiteet kahden henkilön avulla

Usein kysytyt kysymykset - RB38T605DS9 SAMSUNG

Kuinka vaihdan pakastimen kahvan?

Poista ruuvien suojukset litteäpääruuvimeisselillä, ja irrota ruuvit ristipääruuvimeisselillä. Poista kahva ja aseta suojukset takaisin. Uudelle kahvalle noudata päinvastaista menettelyä kiristäen ruuvit kunnolla.

Kuinka irrotan ja asennan laatikon uudelleen?

Nosta varovasti laatikon etuosaa ja liu'uta se pois. Uudelleenasennuksessa noudata päinvastaista menettelyä varmistaen, että laatikko on asetettu oikein kiskoon.

Kuinka vaihdan oven tiivisteen?

Avaa ovi ja poista vanha tiiviste. Kiinnitä uusi tiiviste oveen varmistaen, ettei tiivisteen ja oven välillä ole rakoa kylmäilman vuotojen välttämiseksi.

Kuinka käännän jääkaapin ovet?

Irrota laite verkkovirrasta. Poista yläsuojus ja irrota liittimet. Kierrä ylä-, keski- ja alasaranat irti 8 mm:n hylsyavaimella pitäen ovia tukevasti. Kokoa päinvastaisessa järjestyksessä tarkistaen liitännät.

Mitä työkaluja tarvitaan korjauksiin?

Tarvittaviin työkaluihin kuuluvat ristipääruuvimeisseli, litteäpääruuvimeisseli, 11 mm:n avain, 10 mm:n hylsyavain, 8 mm:n hylsyavain ja 10 mm:n avain.

Voinko korjata pakastimen itse?

Kyllä, jotkin osat kuten kahvat, tiivisteet, laatikot ja saranat ovat käyttäjän vaihdettavissa. Monimutkaisissa korjauksissa ota yhteys ammattimaiseen tekniseen huoltoon vaurioiden välttämiseksi.

Mistä löydän täydellisen käyttöohjeen?

Täydellinen 208-sivuinen ohje on ladattavissa ilmaiseksi notice-facile.com-sivustolta tai Samsungin verkkosivuilta. Voit myös pyytää käännöstä, jos kieltäsi ei ole saatavilla.

Mitä tehdä, jos ovi ei sulkeudu kunnolla?

Tarkista, että tiiviste on asennettu oikein ja ilman rakoa. Varmista, että ovi on kohdistettu oikein saranoihin. Tarvittaessa säädä tai vaihda tiiviste.

Kuinka puhdistan tiivisteet?

Puhdista tiivisteet pehmeällä liinalla ja haalealla saippuavedellä. Kuivaa huolellisesti. Vältä hankaavia aineita, jotka voivat vahingoittaa tiivistettä.

Mistä ostaa varaosia?

Mene samsung.com-sivustolle varaosat-osioon. Syötä mallikoodi RB38T605DS9 nähdäksesi saatavilla olevat osat. Tarkista osan tarkka nimi tuotteen vasemmassa alakulmassa olevasta viivakooditarran etiketistä.

KÄYTTÖOHJE RB38T605DS9 SAMSUNG

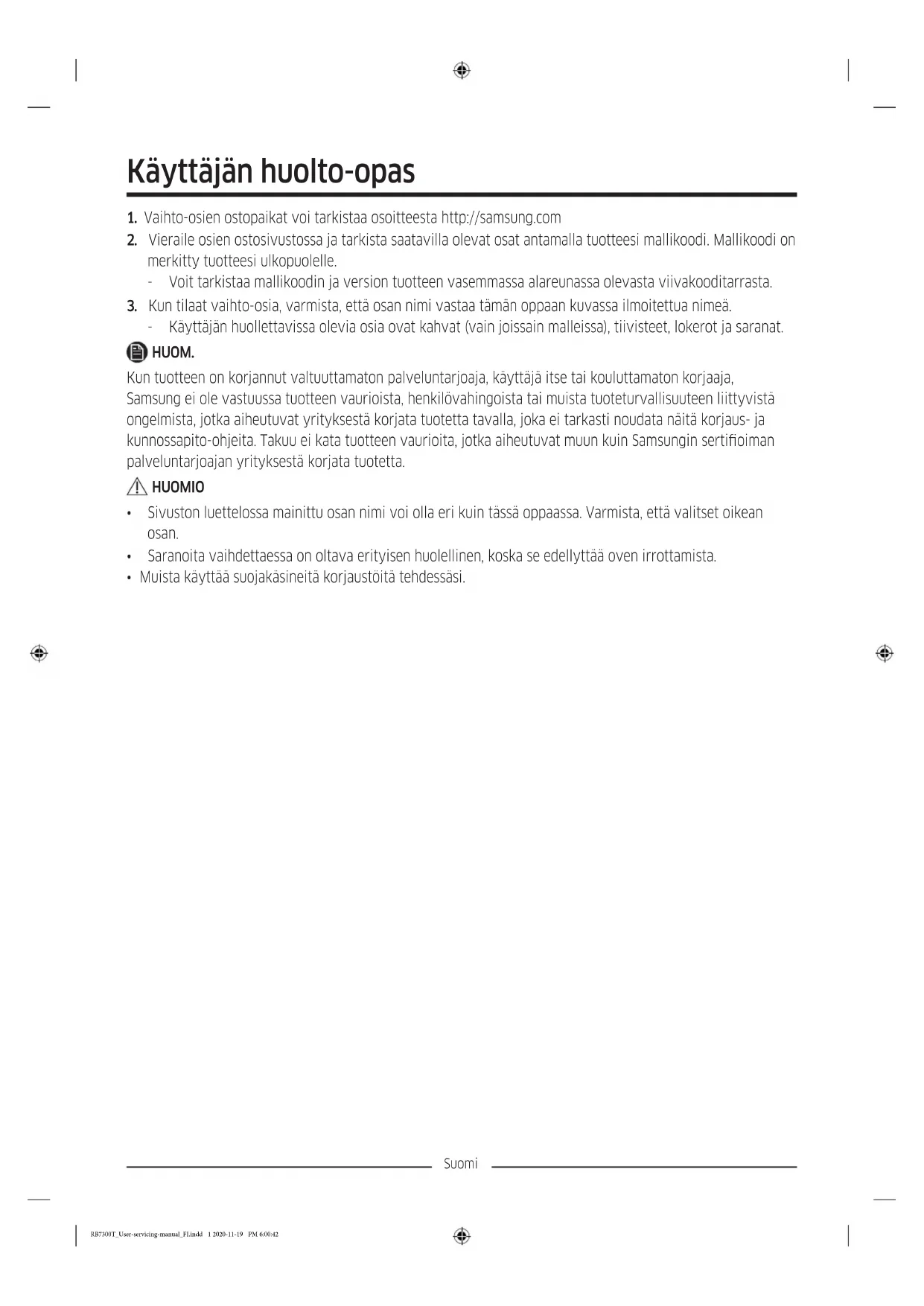

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste
03 Lokero 04 Kahvat (vain soveltuvissa malleissa)
05 Keskisarana 06 Viivakooditarra
07 Alasarana

Suomi

Kahvan vaihto

Mallinimi on seuraavaa muotoa: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskien tilalla olevat merkit vaihtelevat malleittain.

Mallikoodin asteriskien tilalla voi olla numeroita (0–9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin.

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen
ruuvimeisseli

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

1. Irrota ruuvien suojukset litteäpäisellä ruuvimeisselillä.

2. Kun kahva on irrotettu, kiinnitä ruuvien suojukset takaisin paikoilleen ruuvinkoloihin.

3. Irrota ruuvit ristipääruuvimeisselillä ja irrota kahva.

HUOM.

Kiinnitä kahva ruuvien avulla vastakkaiselle puolelle.

1. Asenna uusi kahva noudattamalla irrotusohjeita päinvastaisessa järjestyksessä.

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
• Varmista, että tappi on kiristetty saranaan tiukasti.
  • Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain 8 mm hylsyavain 10 mm ruuviavain

Suomi

Oven kätisyyden vaihtaminen

HUOM.

Malleissa, joissa on kahvat, vaihda kahvan puoli ensin. (Saat lisätietoja osiosta Kahvan vaihto (tankokahvalla varustetut mallit).)

1. Jääkaapin oven ollessa suljettuna irrota yläsuojuksen (A) kiinnitysruuvi ristipääruuvitaltalla.

2. Nosta yläsuojus (A) varovasti pois ja aseta se jääkaapin päälle.

- Ole varovainen, kun nostat yläsuojusta (A). Sen alle on kytketty johto.

1. Irrota yläsuojuksen alle pidikkeeseen sijoitettu johto ja johdinliitin.

- Tämä vaihe ei ehkä koske joitakin malleja.

HUOMIO

Älä vedä liittimiä liian kovaa.

1. Irrota johtoliitin (A).

- Tämä vaihe ei ehkä koske joitakin malleja.

Suomi

1. Käytä yläsaranan (A) kiinnitysruuvien irrottamiseen hylsyavainta (8 mm).

HUOMIO

Pidä jääkaapin ovesta kunnolla kiinni ruuveja irrottaessasi, jotta ovi ei putoaisi.

1. Avaa jääkaapin ovi ja nosta sitten ovea irrottaaksesi sen keskisaranasta. Pidä ovi tallessa.

HUOMIO

Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen välttämiseksi.

1. Avaa pakastimen ovi ja irrota sitten alasaranan (A) kiinnitysruuvit hylsyavaimella (8 mm).

Suomi

1. Pakastimen oven levätessä alasaranan (A) varassa vedä hitaasti alasaranaa (A) irrottaaksesi sen jääkaapin alaosan pidikkeestä. Kun alasarana (A) on irrotettu pidikkeestä, irrota se pakastimen ovesta ja vedä pakastimen ovea alaspäin irrottaaksesi sen keskisaranasta (B).

HUOMIO

Pidä pakastimen ovesta tiukasti kiinni irrottaessasi keskisaranaa (B), jotta se ei putoa.

1. Käytä keskisaranan (A) kiinnitysruuvien irrottamiseen ristipääruuvitalttaa ja hylsyavainta (10 mm).

2. Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

- Varmista, että johtoliittimet on liitetty oikein. - Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

Suomi
