RB38T605DS9 - Zamrażarka SAMSUNG - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka
Marka	Samsung
Model	RB38T605DS9
Wymiary (W x S x G)	1850 x 595 x 670 mm
Waga netto	70 kg
Zasilanie	220-240 V, 50 Hz
Pojemność użytkowa	320 L
Klasa energetyczna	E
Rodzaj chłodzenia	No Frost
Sprężarka	Digital Inverter
Oświetlenie	LED
Czas pracy bez zasilania	20 h
Wydajność zamrażania	10 kg/24h
Poziom hałasu	38 dB
Konserwacja i czyszczenie	Uszczelki wyjmowane, szuflady i półki wyjmowane
Części zamienne i naprawialność	Uchwyty, uszczelki, szuflady, zawiasy (wymienialne przez użytkownika)
Wymagane narzędzia	Śrubokręt krzyżakowy, śrubokręt płaski, klucze 8, 10, 11 mm
Bezpieczeństwo	Odłączyć przed interwencją, interwencja przez dwie osoby

Często zadawane pytania - RB38T605DS9 SAMSUNG

Jak wymienić uchwyt zamrażarki?

Zdejmij zaślepki śrub za pomocą śrubokręta płaskiego, następnie odkręć śruby za pomocą śrubokręta krzyżakowego. Zdejmij uchwyt i załóż zaślepki. W przypadku nowego uchwytu postępuj odwrotnie, dokręcając śruby.

Jak wyjąć i ponownie zamontować szufladę?

Delikatnie podnieś przód szuflady i wysuń ją, aby wyjąć. Aby ponownie zamontować, postępuj odwrotnie, upewniając się, że szuflada jest prawidłowo włożona w prowadnicę.

Jak wymienić uszczelkę drzwi?

Otwórz drzwi i usuń zużytą uszczelkę. Zamocuj nową uszczelkę do drzwi, upewniając się, że nie ma szczeliny między uszczelką a drzwiami, aby uniknąć wycieków zimnego powietrza.

Jak odwrócić drzwi lodówki?

Odłącz urządzenie. Zdejmij górną osłonę i odłącz złącza. Odkręć zawias górny, środkowy i dolny za pomocą klucza nasadowego 8 mm, trzymając drzwi mocno. Zamontuj w odwrotnej kolejności, sprawdzając połączenia.

Jakie narzędzia są potrzebne do napraw?

Wymagane narzędzia obejmują śrubokręt krzyżakowy, śrubokręt płaski, klucz 11 mm, klucz nasadowy 10 mm, klucz nasadowy 8 mm i klucz 10 mm.

Czy mogę samodzielnie naprawić zamrażarkę?

Tak, niektóre części, takie jak uchwyty, uszczelki, szuflady i zawiasy, są wymienialne przez użytkownika. W przypadku skomplikowanych napraw skontaktuj się z profesjonalnym serwisem technicznym, aby uniknąć uszkodzeń.

Gdzie znaleźć pełną instrukcję obsługi?

Pełna instrukcja (208 stron) jest dostępna do bezpłatnego pobrania na stronie notice-facile.com lub na stronie Samsung. Możesz również poprosić o tłumaczenie, jeśli Twój język nie jest dostępny.

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Sprawdź, czy uszczelka jest prawidłowo zamontowana i czy nie ma szczelin. Upewnij się, że drzwi są dobrze wyrównane na zawiasach. W razie potrzeby wyreguluj lub wymień uszczelkę.

Jak czyścić uszczelki?

Czyść uszczelki miękką ściereczką i ciepłą wodą z mydłem. Dokładnie osusz. Unikaj szorstkich środków, które mogą uszkodzić uszczelkę.

Gdzie kupić części zamienne?

Wejdź na samsung.com do sekcji części zamiennych. Wprowadź kod modelu RB38T605DS9, aby zobaczyć dostępne części. Sprawdź dokładną nazwę części na etykiecie kodu kreskowego znajdującej się w lewym dolnym rogu produktu.

INSTRUKCJA OBSŁUGI RB38T605DS9 SAMSUNG

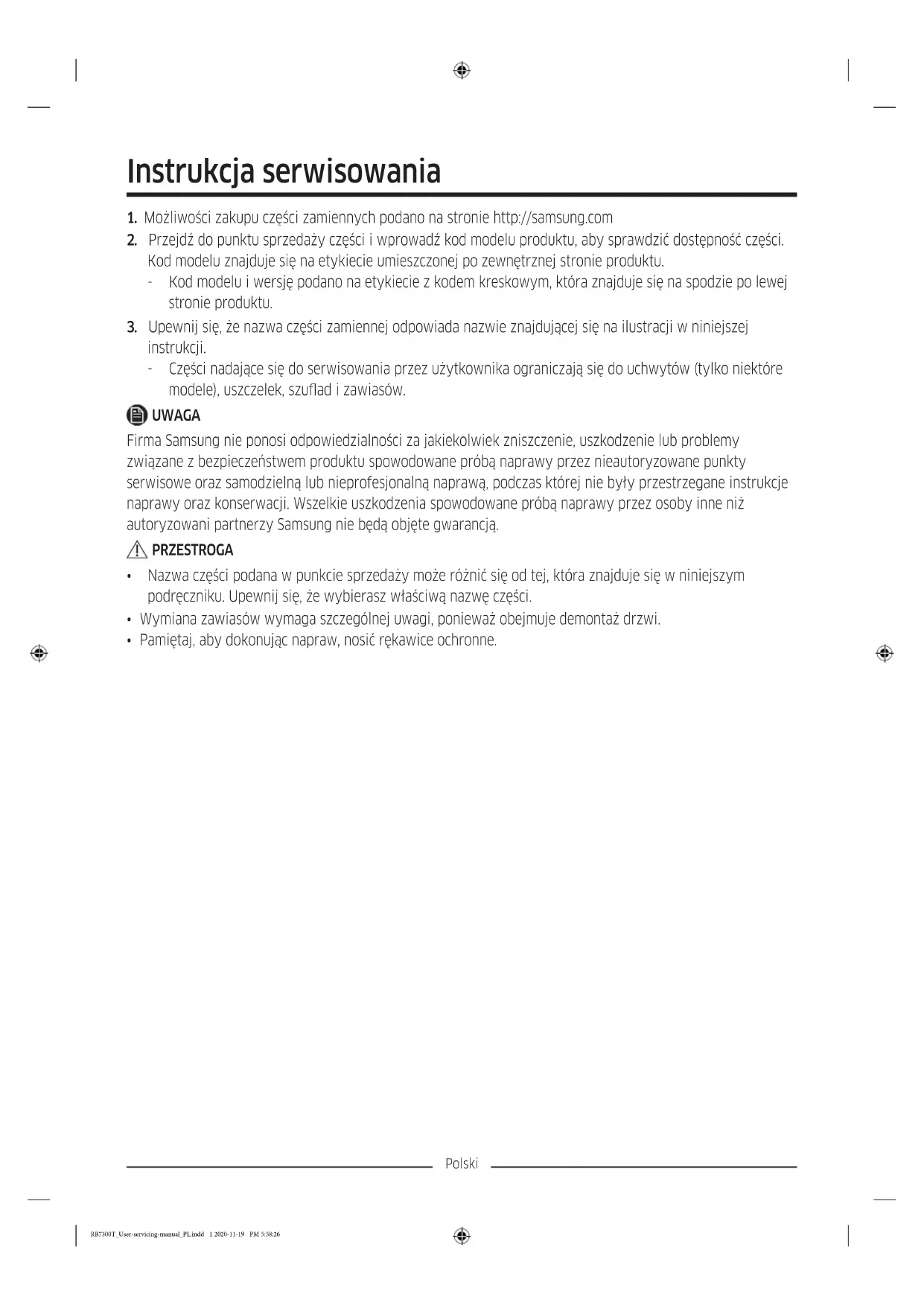

Instrukcja serwisowania

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka
03 Szuflada 04 Uchwyty (tylko w określonych modelach)
05 Zawias środkowy 06 Etykieta z kodem kreskowym
07 Zawias dolny

Polski

Wymiana uchwytu

Nazwa modelu przedstawia się następująco: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Fragment zastąpiony gwiazdkami może różnić się w zależności od modelu.

Gwiazdki w kodzie modelu wskazują model wariantu i mogą zastępować cyfry (0–9) lub litery (A–Z).

PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.
• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.
• Montując uchwyt, mocno dokręć wkręty.
• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski

Demontaż uchwytów

UWAGA

Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Za pomocą wkrętaka płaskiego zdejmij pokrywy wkrętów.

- Po zdjęciu uchwytu zasłoń otwory pokrywami wkrętów.

1. Za pomocą wkrętaka krzyżakowego wykręć wkręty i zdejmij uchwyt.

UWAGA

Wkrętów tych należy użyć do zamocowania uchwytu po przeciwnej stronie.

1. Przymocuj nowy uchwyt, wykonując opisane wyżej kroki demontażu w odwrotnej kolejności.

Polski

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

Zdejmowanie uszczelki

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin.

Wymiana szuflady

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

Wyjmowanie szuflady

Delikatnie unieś przód szuflady i wysuń ją.

Ponowny montaż szuflad

Ponowny montaż szuflady wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Polski

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz płaski 10 mm

Polski

Zmiana kierunku otwierania drzwi

UWAGA

W przypadku modelu wyposażonego w uchwyty najpierw należy zmienić ich położenie. (Więcej informacji można znaleźć w części „Wymiana uchwytu (dotyczy modeli z uchwytami prętowymi)”.

1. Przy zamkniętych drzwiach lodówki wykręć wkręty mocujące górną osłone (A) za pomocą wkrętaka krzyżakowego.

2. Delikatnie unieś górną osłone (A) i położ ją na lodówce.

3. Zachowaj ostrożność przy unoszeniu górnej osłony (A). Pod spodem znajduje się przewód.

4. Wyjmij przewód i złącze przewodu umieszczone w uchwycie pod górną osłoną.

5. Ta czynność może nie dotyczyć niektórych modeli.

PRZESTROGA

Za złącza nie należy ciągnąć ze zbyt dużą siłą.

1. Odłącz złącze przewodu (A).
2. Ta czynność może nie dotyczyć niektórych modeli.

Polski

1. Za pomocą klucza nasadowego (8 mm) wykręć wkręty mocujące zawias górny (A).

⚠️ PRZESTROGA

Aby drzwi lodówki nie spadły przy demontażu wkrętów, mocno je przytrzymuj.

1. Otwórz i unieś drzwi lodówki, żeby je zdjąć ze środkowego zawiasu. Drzwi odstaw w bezpieczne miejsce.

PRZESTROGA

Drzwi są ciężkie. Aby uniknąć uszkodzenia drzwi lub obrażeń ciała, zachowaj ostrożność przy zdejmowaniu drzwi.

1. Otwórz drzwi zamrażarki i za pomocą klucza nasadowego (8 mm) wykręć wkręty mocujące zawias dolny (A).

Polski

1. Gdy drzwi zamrażarki opierają się na zawiasie dolnym (A), wysuwaj powoli zawias dolny (A) z uchwytu na spodzie lodówki. Po wysunięciu zawiasu dolnego (A) z uchwytu zdemontuj zawias z drzwi zamrażarki i obniż drzwi zamrażarki, aby je zdjąć z zawiasu środkowego (B).

⚠️ PRZESTROGA

Aby zapobiec spadnięciu drzwi zamrażarki, mocno je przytrzymuj do czasu ich bezpiecznego demontażu z zawiasu środkowego (B).

1. Za pomocą wkrętaka krzyżakowego i klucza nasadowego (10 mm) wykręć wkręty mocujące zawias środkowy (A).

2. Zamocuj ponownie, wykonując instrukcję demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i (lub) dolnego.

⚠️ PRZESTROGA

- Sprawdź, czy złącza przewodów są prawidłowo podłączone.

- Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

Polski
