RB38T605DS9 - Congelador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Congelador
Marca	Samsung
Modelo	RB38T605DS9
Dimensões (A x L x P)	1850 x 595 x 670 mm
Peso líquido	70 kg
Alimentação	220-240 V, 50 Hz
Volume útil	320 L
Classe energética	E
Tipo de frio	No Frost
Compressor	Digital Inverter
Iluminação	LED
Autonomia em caso de falha	20 h
Capacidade de congelamento	10 kg/24h
Nível sonoro	38 dB
Manutenção e limpeza	Juntas removíveis, gavetas e prateleiras removíveis
Peças sobressalentes e reparabilidade	Puxadores, juntas, gavetas, dobradiças (substituíveis pelo utilizador)
Ferramentas necessárias	Chave de fenda Phillips, chave de fenda plana, chaves de 8, 10, 11 mm
Segurança	Desligar da tomada antes da intervenção, intervenção com duas pessoas

Perguntas frequentes - RB38T605DS9 SAMSUNG

Como substituir o puxador do congelador?

Remova os protetores dos parafusos com uma chave de fenda plana e, em seguida, desaperte os parafusos com uma chave de fenda Phillips. Retire o puxador e coloque novamente os protetores. Para o novo puxador, siga o procedimento inverso apertando bem os parafusos.

Como remover e reinstalar uma gaveta?

Levante suavemente a frente da gaveta e deslize-a para removê-la. Para a reinstalação, siga o procedimento inverso verificando se a gaveta está corretamente inserida no trilho.

Como substituir a junta da porta?

Abra a porta e remova a junta usada. Fixe uma junta nova na porta, certificando-se de que não há espaço entre a junta e a porta para evitar fugas de ar frio.

Como inverter as portas do frigorífico?

Desligue o aparelho. Remova o protetor superior e desconecte os conectores. Desaperte as dobradiças superior, central e inferior com uma chave de soquete de 8 mm segurando as portas firmemente. Monte novamente na ordem inversa verificando as conexões.

Quais ferramentas são necessárias para os reparos?

As ferramentas necessárias incluem uma chave de fenda Phillips, uma chave de fenda plana, uma chave de 11 mm, uma chave de soquete de 10 mm, uma chave de soquete de 8 mm e uma chave de 10 mm.

Posso reparar eu mesmo o meu congelador?

Sim, algumas peças como puxadores, juntas, gavetas e dobradiças são substituíveis pelo utilizador. Para reparos complexos, chame um serviço técnico profissional para evitar danos.

Onde encontrar o manual de instruções completo?

O manual completo de 208 páginas está disponível gratuitamente para download em notice-facile.com ou no site da Samsung. Você também pode solicitar uma tradução se o seu idioma não estiver disponível.

O que fazer se a porta não fechar corretamente?

Verifique se a junta está corretamente instalada e sem espaço. Certifique-se de que a porta está bem alinhada nas dobradiças. Se necessário, ajuste ou substitua a junta.

Como limpar as juntas?

Limpe as juntas com um pano macio e água morna com sabão. Seque cuidadosamente. Evite produtos abrasivos que possam danificar a junta.

Onde comprar peças sobressalentes?

Acesse samsung.com na seção de peças de reposição. Digite o código do modelo RB38T605DS9 para ver as peças disponíveis. Verifique o nome exato da peça na etiqueta do código de barras localizada no canto inferior esquerdo do produto.

MANUAL DE UTILIZADOR RB38T605DS9 SAMSUNG

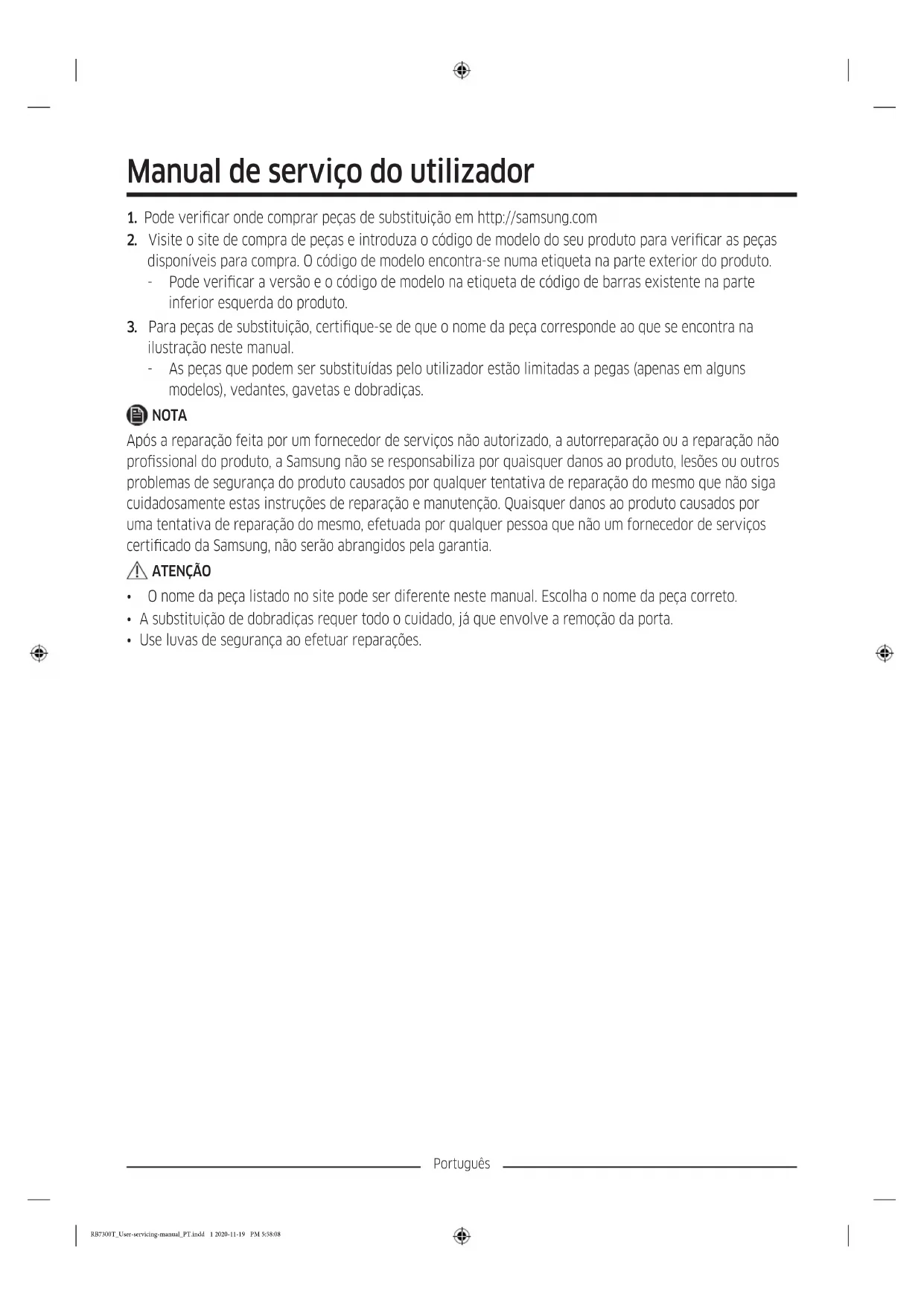

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Pegas (apenas em modelos aplicáveis)
05 Dobradiça central 06 Etiqueta de código de barras
07 Dobradiça inferior

Português

Substituição da pega

O nome do modelo tem o seguinte formato: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

O que substitui os asteriscos pode diferir, dependendo do modelo.

Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo.

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

1. Utilize uma chave de fendas para retirar as tampas dos parafusos.

- Após soltar a pega, fixe as tampas dos parafusos novamente nos respetivos orifícios.

1. Utilize uma chave Phillips para retirar os parafusos e solte a pega.

NOTA

Utilize estes parafusos para apertar a pega no lado oposto.

1. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituição do vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm

Português

Inversão da porta

NOTA

Para os modelos com pegas, inverta as pegas primeiro. (Para obter informações detalhadas, consulte a secção "Substituição da pega (para modelos com pegas em barra)".)

1. Com a porta do frigorífico fechada, utilize uma chave Phillips para retirar os parafusos que fixam a tampa superior (A).

2. Levante cuidadosamente a tampa superior (A) e coloque-a na parte superior do frigorífico.

- Tenha cuidado ao levantar a tampa superior (A). Existe um fio ligado debaixo da mesma.

1. Retire este fio e o conector localizados no suporte sob a tampa superior.

- Este passo poderá não ser aplicável a alguns modelos.

ATENÇÃO

Não puxe os conectores com demasiada força.

1. Desligue o conector dos fios (A).

- Este passo poderá não ser aplicável a alguns modelos.

Português

1. Utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça superior (A).

ATENÇÃO

Para evitar a queda da porta do frigorífico, segure-a com firmeza quando retirar os parafusos.

1. Abra a porta do frigorífico e, em seguida, levante a porta para a remover da dobradiça central. Guarde a porta num local seguro.

ATENÇÃO

A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

1. Abra a porta do congelador e utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça inferior (A).

Português

1. Com a porta do congelador assente na dobradiça inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Quando a dobradiça inferior (A) tiver sido removida do suporte, remova-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B).

ATENÇÃO

Para evitar a queda da porta do congelador, segure-a com firmeza até a retirar em segurança da dobradiça central (B).

1. Utilize uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos que fixam a dobradiça central (A).

2. Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

- Certifique-se de que os conectores dos fios estão devidamente ligados.

- Tenha cuidado para não danificar os fios ao fixar a tampa superior

Português
