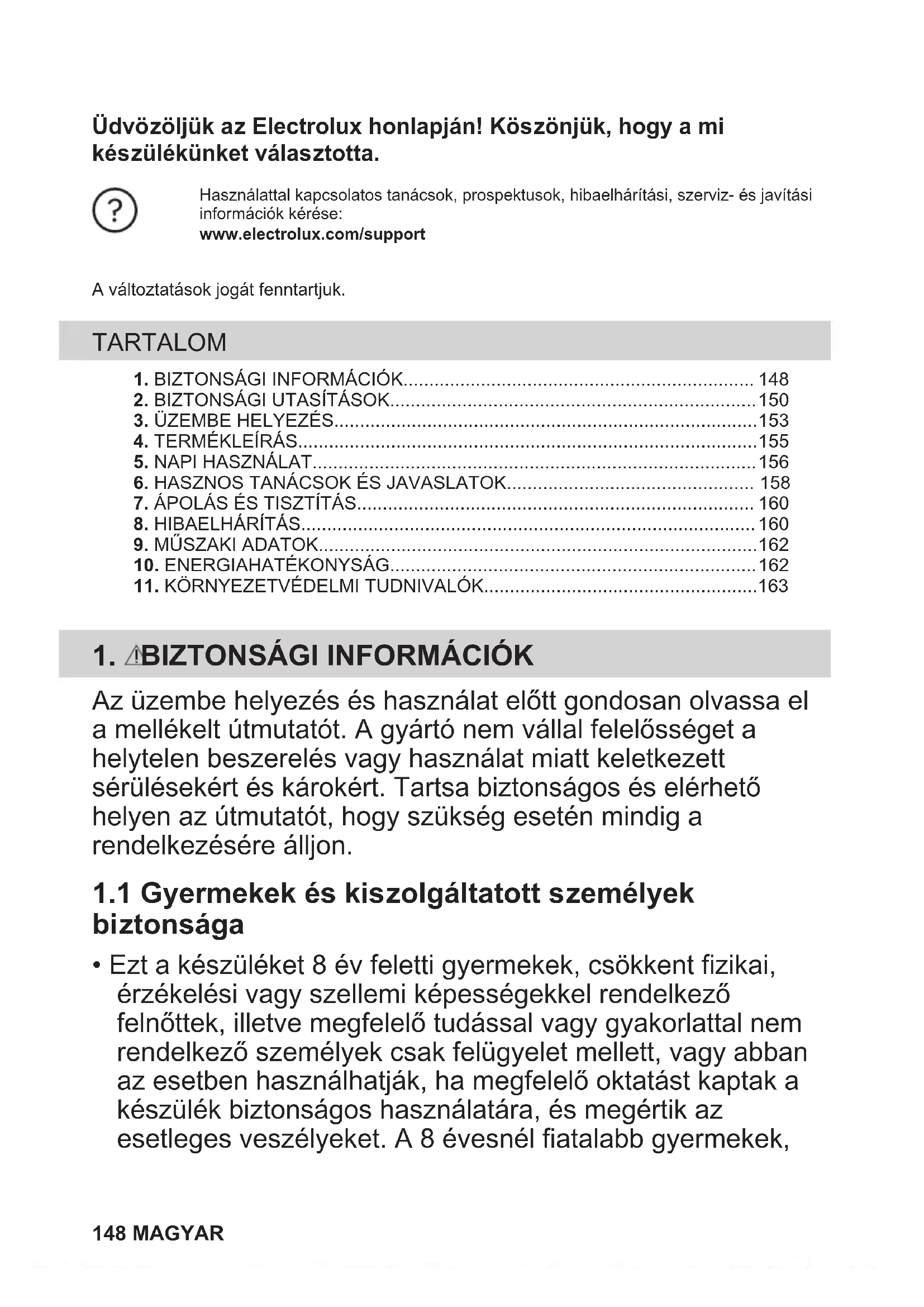

HASZNÁLATI ÚTMUTATÓ LIB60420CK ELECTROLUX

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek

• Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, 148 MAGYARilletve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodjon a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.

• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehűléskor.

• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.

• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• A készülék kizárólag ételkészítési célra szolgál.

• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.

• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.

• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.

• FIGYELEM: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet.

• A füst a túlmelegedés jele. A főzéskor keletkezett tüzet soha ne vízzel oltsa el. Kapcsolja ki a készüléket, és fedje le a lángokat pl. egy tűzálló takaróval vagy fedővel.

• FIGYELEM: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak. MAGYAR 149• VIGYÁZAT: A főzési folyamatot felügyelni kell Rövid időtartamú főzéskor a készüléket tartsa folyamatosan felügyelet alatt.

• FIGYELEM: Tűzveszély: Ne tároljon semmit a főzőfelületeken.

• Soha ne tegyen a főzőlap felületére fémtárgyakat, mint pl. kések, kanalak, fedők, mivel azok felforrósodhatnak.

• A bútorba való beépítés előtt ne használja a készüléket.

• A készülék tisztításához ne használjon nagy nyomású gőzt.

• Használat után saját gombjával kapcsolja ki a főzőlap adott elemét, és ne hagyatkozzon az edényérzékelésre.

• Ha repedést lát az üvegkerámia / üveg felületen, kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját. Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, vegye ki a biztosítékot a készülék elektromos hálózatról történő leválasztásához. Egyéb esetben forduljon a márkaszervizhez.

• Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek, illetve más hasonlóan képzett személynek kell kicserélnie az elektromos veszélyhelyzet elkerülésének érdekében.

• FIGYELEM: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.

FIGYELMEZTETÉS! A készüléket csak képesített személy helyezheti üzembe. FIGYELMEZTETÉS! Személyi sérülés vagy a készülék károsodásának veszélye áll fenn!

• Távolítsa el az összes csomagolóanyagot.

• Ne helyezzen üzembe, és ne is használjon sérült készüléket.

• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat. 150 MAGYAR• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.

• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.

• A szekrény vágott felületeit megfelelő tömítőanyaggal védje a nedvesség okozta felpúposodás ellen.

• Védje a készülék alját a gőztől és nedvességtől.

• Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.

• Mindegyik készülék alján hűtőventilátorok találhatók.

• Ha a készüléket fiók fölött helyezi üzembe: – Ne tároljon semmi olyan kisméretű tárgyat vagy papírlapot, melyet a ventilátorok beszívhatnak, mivel az megsértheti a hűtőventilátorokat, vagy megrongálhatja a hűtőrendszert. – A készülék alja és a fiókban tárolt tárgyak között hagyjon legalább 2 cm távolságot.

• A készülék alatti szekrényből minden elválasztó lapot távolítson el.

2.2 Elektromos csatlakozás

FIGYELMEZTETÉS! Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a.

• A készüléket földelni kell, ha a ( ) szimbólum nincs feltüntetve az adattábláján.

• Bármilyen beavatkozás előtt a készüléket válassza le az elektromos hálózatról.

• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.

• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték dugója (ha van) és a konnektor közötti gyenge vagy rossz érintkezés miatt a csatlakozás túlságosan felforrósodhat

• Használjon megfelelő típusú hálózati kábelt.

• Ügyeljen arra, hogy a hálózati kábel ne gubancolódjon össze.

• Ellenőrizze, hogy az érintésvédelem ki van-e építve.

• Használjon feszültségmentesítő bilincset a kábel rögzítéséhez.

• Ügyeljen arra, hogy a hálózati kábel vagy dugasza (ha van) ne érjen a forró készülékhez vagy főzőedényekhez, amikor a készüléket a csatlakozóaljzathoz csatlakoztatja.

• Ne használjon hálózati elosztókat és hosszabbító kábeleket.

• Ügyeljen arra, hogy ne okozzon sérülést a hálózati csatlakozódugón (ha van) és a hálózati kábelen. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizhez vagy egy villanyszerelőhöz.

• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.

• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.

• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.

• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.

• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie. MAGYAR 1512.3 Használat FIGYELMEZTETÉS! Sérülés-, égés- és áramütésveszély.

• Ne változtassa meg a készülék műszaki jellemzőit.

• Az első használat előtt távolítsa el az összes csomagolóanyagot, tájékoztató címkét és védőfóliát (ha van ilyen).

• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi.

• Működés közben ne hagyja felügyelet nélkül a készüléket.

• Minden használat után kapcsolja ki a főzőzónát.

• Soha ne tegyen a főzőzónákra evőeszközöket vagy fedőket. Ezek felforrósodhatnak.

• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.

• Ne használja a készüléket munka- vagy tárolófelületként.

• Amennyiben a készülék felülete megrepedt, azonnal válassza le a készüléket az elektromos hálózatról. Ez a lépés az áramütés elkerüléséhez szükséges.

• A szívritmus-szabályozóval rendelkező személyek tartsanak legalább 30 cm távolságot a bekapcsolt indukciós főzőzónáktól.

• Amikor az élelmiszert forró olajba helyezi, az olaj kifröccsenhet.

• Ne használjon alufóliát vagy más anyagot a főzőfelület és a főzőedény között, hacsak a készülék gyártója másként nem rendelkezik.

• Csak a gyártó által a készülékhez ajánlott tartozékokat használja. FIGYELMEZTETÉS! Tűz- és robbanásveszély!

• A felforrósított zsírok és olajok gyúlékony gőzöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.

• A nagyon forró olaj által kibocsátott gőzök öngyulladást okozhatnak.

• Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat.

• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére. FIGYELMEZTETÉS! A készülék károsodásának veszélye áll fenn!

• Ne helyezzen forró főzőedényt a kezelőpanelre.

• Ne helyezzen forró fedőt a főzőlap üvegfelületére.

• Ne hagyja, hogy a főzőedényből elforrjon a folyadék.

• Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.

• Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.

• Az öntöttvasból készült, illetve sérült aljú edények megkarcolhatják az üveg / üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni őket.

2.4 Ápolás és tisztítás

• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.

• Tisztítás előtt kapcsolja ki a készüléket, és hagyja lehűlni.

• A készülék tisztításához ne használjon vízsugarat vagy gőztisztítót.

• Tisztítsa meg a készüléket egy puha, nedves kendővel. Csak semleges tisztítószert használjon. Ne használjon súrolószereket, súrolószivacsokat, oldószereket vagy fémtárgyakat, hacsak nincs másként megadva.

• A készülék javítását bízza a márkaszervizre. Mindig eredeti cserealkatrészt használjon.

• A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb 152 MAGYARfelhasználásra, valamint helyiségek megvilágítására.

FIGYELMEZTETÉS! Sérülés- vagy fulladásveszély áll fenn.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.

• Válassza le a készüléket ez elektromos hálózatról.

• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

3.1 Az üzembe helyezés előtt

A főzőlap üzembe helyezése előtt másolja le az adattábláról az alábbi adatokat. Az adattábla a főzőlap alján található. Sorozatszám ...........................

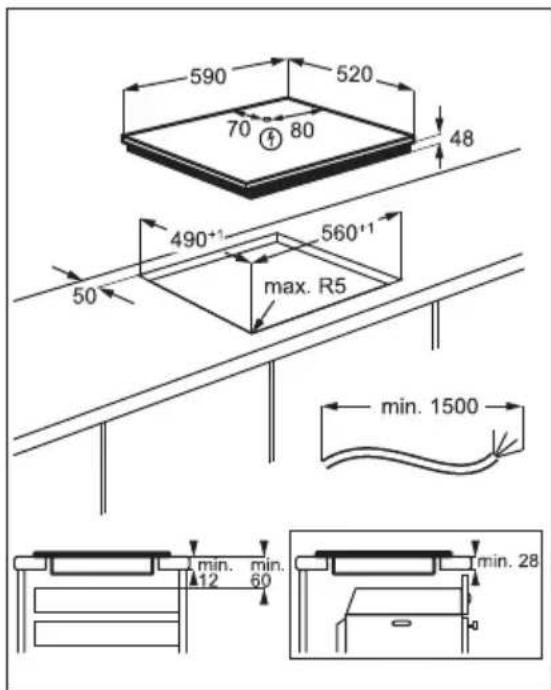

3.2 Beépített főzőlapok

Csak azután használhatja a beépített főzőlapot, miután beszerelte azt a szabványoknak megfelelő beépített szekrénybe és munkafelületbe.

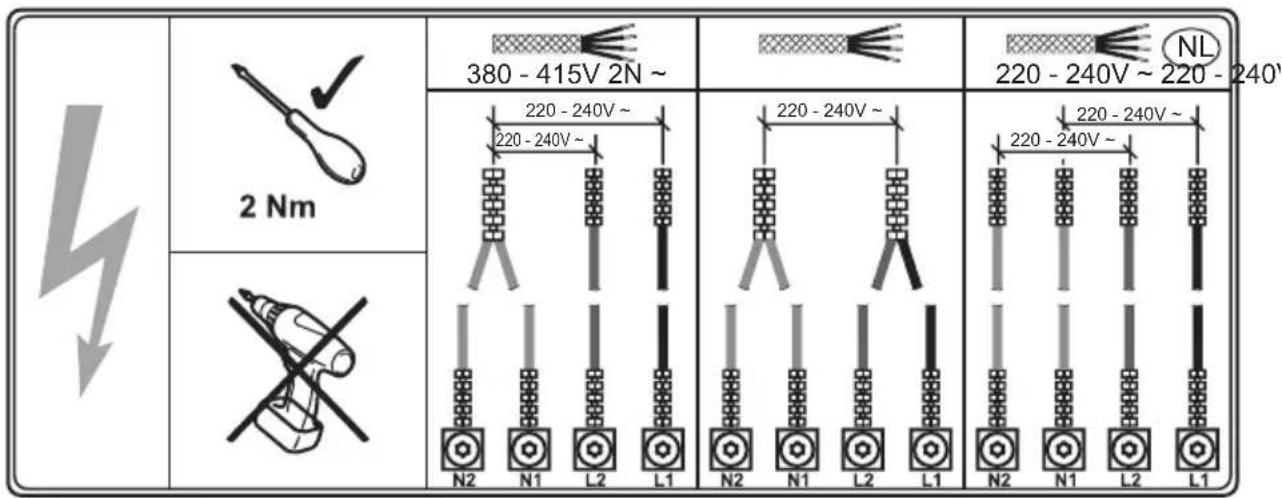

• A főzőlap egy csatlakozókábellel. A csatlakozókábel beszerelését csak képzett villanyszerelő végezheti.

• A megsérült hálózati kábel pótlásához használja a következő vezetéktípust: H05V2V2-F vagy ezzel egyenértékűvel, mely ellenáll a 90 °C-os vagy magasabb hőmérsékletnek. Vegye fel a kapcsolatot egy hivatalos szervizzel. A csatlakozókábel cseréjét csak képzett villanyszerelő végezheti.

• A készülék 50 Hz-on vagy 60 Hz-on működik, és nem igényel további beavatkozást szakképzett villanyszerelő részéről a frekvenciák közötti váltás végett.

MAGYAR 153Vezeték színek N2 N1 L2 L1 Kék Kék - Szürke Barna Fekete

Amennyiben a főzőlapot páraelszívó alá építi be, tekintse meg a készülékek között minimálisan betartandó távolságokat a páraelszívó üzembe helyezési útmutatójában. min. 50mm min. 500mm Ha a készüléket egy fiók fölé szereli fel, a főzőlap ventilátora főzés közben felmelegítheti a fiókban elhelyezett és tárolt eszközöket. Keresse meg az „Electrolux indukciós főzőlap telepítése - munkalapba szerelés” című video oktatóanyagot az alábbi ábrán látható teljes név beírásával. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation

154 MAGYAR4. TERMÉKLEÍRÁS

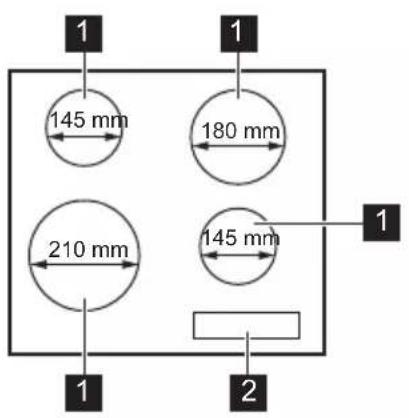

4.1 Főzőfelület elrendezése

4.2 Kezelőpanel elrendezése

A készülék üzemeltetéséhez használja az érzékelőmezőket. Kijelzések, visszajelzők és hangok jelzik, hogy mely funkciók működnek. Érzékelő‐ mező Funkció Megjegyzés

Be / Ki A főzőlap be- és kikapcsolása. Funkciózár / Gyermekbizton‐sági eszközA kezelőpanel lezárása/a lezárás feloldása. - A főzőzóna kiválasztása. - Hőfokbeállítás kijelzése Jelzi a hőfokbeállítást.

- A hőfok beállítása.

4.3 Hőfokbeállítás kijelzései

Kijelző Megnevezés A főzőzóna ki van kapcsolva. A főzőzóna működik. MAGYAR 155Kijelző Megnevezés A Booster funkció működik. + számjegy Üzemzavar lépett fel. Egy főzőzóna még mindig forró (maradékhő). A Funkciózár / Gyermekbiztonsági eszköz funkció működik. Nem megfelelő vagy túl kicsi a főzőedény, vagy nincs főzőedény a főzőzónán. A Automatikus kikapcsolás funkció működik.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

5.1 Be- és kikapcsolás

Érintse meg a gombot 1 másodpercig a főzőlap be- vagy kikapcsolásához.

5.2 Automatikus kikapcsolás

A funkció automatikusan leállítja a főzőlapot, ha:

• valamennyi főzőzóna ki van kapcsolva,

• nem végzett hőfokbeállítást a főzőlap bekapcsolása után,

• több mint 10 másodpercig valamivel (pl. edény, konyharuha stb.) letakarta a kezelőpanelt, vagy ráöntött valamit. Hangjelzés hallható, és kikapcsol a főzőlap. Távolítsa el a tárgyat, vagy tisztítsa meg a kezelőpanelt.

• a főzőlap túlságosan felmelegszik (pl. egy lábasból elforr a folyadék). Mielőtt ismét használná a főzőlapot, várja meg, hogy a főzőzóna lehűljön.

• nem megfelelő főzőedényt használ. A szimbólum világítani kezd, és 2 perc múlva a főzőzóna automatikusan leáll.

• nem állított le egy főzőzónát, illetve nem módosította a hőfokbeállítást. Bizonyos idő után a szimbólum világítani kezd, és a főzőlap kikapcsol. A hőfokbeállítás és azon időtartam közötti kapcsolat, melynek elteltével a főzőlap kikapcsol: Hőfokbeállítás Az alábbi idő eltelté‐ vel a főzőlap kikap‐ csol

5.3 A főzőzóna kiválasztása

Az adott főzőzónához tartozó érzékelőmező segítségével válassza ki a főzőzónát. A kijelzőn a hőfokbeállítás látható

5.4 A hőfokbeállítás

Válassza ki főzőzónát. Érintse meg a gombot a hőbeállítás növeléséhez. Érintse meg a gombot a hőbeállítás csökkentéséhez. A főzőzóna kikapcsolásához érintse meg egyszerre a és gombot. 156 MAGYAR5.5 Maradékhő visszajelző FIGYELMEZTETÉS! Amíg a visszajelző világít, a maradékhő miatt égési sérülés veszélye áll fenn. Az indukciós főzőzónák közvetlenül a főzőedény alján adják át az ételkészítéshez szükséges hőt. Az üvegkerámiát a főzőedény hője melegíti fel. A visszajelző megjelenik, amikor egy főzőzóna forró. A visszajelző akkor is megjelenhet, ha:

• ha a szomszédos zónákat használja, az adott zónát azonban nem,

• forró főzőedényt helyez hideg főzőzónára,

• a főzőlapot úgy kapcsolja be, hogy a főzőzóna még mindig forró. A főzőzóna visszajelzője eltűnik, amikor a főzőzóna lehűlt.

A funkció nagyobb teljesítményt tesz elérhetővé az indukciós főzőzónák számára. A funkció csak bizonyos ideig működtethető az indukciós főzőzónák esetén. Ezután az indukciós főzőzóna automatikusan visszakapcsol a legmagasabb hőfokbeállításra. Lásd a „Műszaki adatok” című fejezetet. A funkció bekapcsolása egy főzőzónánál: először válassza ki a főzőzónát, majd állítsa be a maximális hőfokbeállításra. Érintse meg a gombot, míg a világítani nem kezd. A funkció kikapcsolása: érintse meg a gombot.

Amikor a főzőzónák működnek, zárolhatja a kezelőpanelt. Ezzel megelőzheti a hőfokbeállítás véletlen módosítását. Először végezze el a hőfokbeállítást. A funkció bekapcsolásához: érintse meg a gombot. A 4 másodpercre megjelenik. A funkció kikapcsolása: érintse meg a gombot. Az előző hőfokbeállítás jelenik meg. A főzőlap kikapcsolása ezt a funkciót is kikapcsolja.

5.8 Gyermekbiztonsági eszköz

Ez a kiegészítő funkció megakadályozza a főzőlap véletlen üzemeltetését. A funkció bekapcsolásához: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal. A funkció kikapcsolása: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal. A funkció hatálytalanítása egyetlen főzési műveletre: indítsa el a főzőlapot a gombbal. A megjelenik. Érintse meg a gombot 4 másodpercig. Végezze el a hőfokbeállítást 10 másodpercen belül. Működtetheti a főzőlapot. Amikor a főzőlapot a gombbal kikapcsolja, a funkció ismét működik.

5.9 OffSound Control (Hangjelzések

ki- és bekapcsolása) Kapcsolja ki a főzőlapot. Nyomja meg a gombot 3 másodpercig. Nyomja meg a gombot 3 másodpercig. A kijelző a bal első zónáján és a jobb első zónáján és vagy látható. Érintse meg az érzékelőmezőt a jobb hátsó zónához az alábbiak egyikének kiválasztásához:

• - a hangjelzések ki vannak kapcsolva

- a hangjelzések be vannak kapcsolva MAGYAR 157Amikor a funkció beállítása , a hangjelzések csak akkor szólalnak meg, amikor:

• Hiba lépett fel a főzőlapban.

5.10 Teljesítménykezelés

Ha több zóna aktív, és felvett teljesítményük meghaladja az elektromos hálózat teljesítmény-korlátját, akkor a funkció elosztja a rendelkezésre álló teljesítményt az összes főzőzóna között. A főzőlap szabályozza a hőfokbeállításokat a lakás/ház biztosítékainak védelme érdekében.

• Ha a főzőlap eléri a maximális felvehető teljesítményt (lásd az adattáblát), a főzőzónák teljesítményét automatikusan lecsökkenti.

• Mindig elsőbbséget élvez az utolsóként kiválasztott főzőzóna hőfokbeállítása. A fennmaradó teljesítmény a korábban bekapcsolt főzőzónák között lesz elosztva, azok kiválasztásának ellentétes sorrendjében.

• A csökkentett teljesítményű zónák hőfokbeállításának kijelzőjén az eredetileg kiválasztott hőfokbeállítás és a csökkentett hőfokbeállítás értéke váltakozik.

• Várjon, amíg a kijelző abbahagyja a villogást, vagy csökkentse az utoljára kiválasztott főzőzóna hőfok-beállítását. A főzőzónák a csökkentett hőfokbeállítással folytatják a működést. Kézzel módosítsa a főzőzónák hőfokbeállítását, ha szükséges.

6. HASZNOS TANÁCSOK ÉS JAVASLATOK

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

Az indukciós főzőzónáknál egy erős elektromágneses mező hozza létre nagyon gyorsan a hőt a főzőedényben. Az indukciós főzőzónákat megfelelő edényekkel használja.

• A főzőedény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.

• Ügyeljen arra, hogy a serpenyők alja tiszta és száraz legyen, mielőtt a főzőlapra helyezi azokat.

• A karcolódás elkerülése érdekében ne csúsztassa és ne húzza az edényt az üvegkerámián. A főzőedény anyaga

• megfelelő: öntöttvas, acél, zománcozott acél, rozsdamentes acél, többrétegű főzőedényalj (a gyártó által megfelelőnek jelölve).

• nem megfelelő: alumínium, réz, sárgaréz, üveg, kerámia, porcelán. A főzőedény akkor megfelelő indukciós tűzhelylaphoz, ha:

• egy kevés víz nagyon gyorsan felforr a legmagasabb hőfokra beállított zónán.

• a mágnes rátapad a főzőedény aljára. Főzőedényméretek

• Az indukciós főzőzónák automatikusan alkalmazkodnak a főzőedény aljának méretéhez.

• A főzőzóna hatékonysága összefügg a főzőedény átmérőjével. Az ajánlott minimumnál kisebb átmérőjű főzőedény csak egy részét veszi fel a főzőzóna által leadott energiának.

• Az optimális főzési eredmény érdekében ne használjon olyan főzőedényt, amely nagyobb a „Főzőzónák specifikációi” részben megadott méretnél. Főzés közben ne tartsa közel a főzőedényt a kezelőpanelhez. Ez befolyásolhatja a kezelőpanel funkcióit vagy véletlenül bekapcsolhatja a főzőlap funkcióit. Lásd a „Műszaki adatok” c. részt. 158 MAGYAR6.2 Működés közben hallható hangok Ha a következőt hallja:

• recsegés: a főzőedény különböző anyagokból készült (szendvicskonstrukció).

• fütyülés: a főzőzónát magas teljesítményszinten használja, és az edény különböző anyagokból készült (szendvicskonstrukció).

• zümmögés: magas teljesítményszintet használ.

• kattogás: elektromos kapcsolás megy végbe.

• sziszegés, zümmögés: a ventilátor üzemel. Ezek a zajok normális jelenségnek számítanak, és nem jelentenek meghibásodást.

6.3 Példák a főzési alkalmazásokra

A főzőzóna hőfokbeállítása és energiafogyasztása közötti kapcsolat nem lineáris. A hőfokbeállítás növelésekor a főzőzóna energiafogyasztása nem arányosan emelkedik. Azaz, a közepes hőfokbeállítású főzőzóna a névleges energiafogyasztásának felénél kevesebb energiát fogyaszt. A táblázatban szereplő adatok csak útmutatásul szolgálnak. Hőfokbeállítás Használja az alábbiakhoz: Idő (perc) Tippek 1 Főtt ételek melegen tartása. szükség szerint Tegyen fedőt a főzőedényre.

1 - 2 Hollandi mártás készítése, vaj, csoko‐

ládé, zselatin olvasztása.

5 - 25 Időnként keverje meg.

2 Könnyű omlett és sült tojás megszilár‐ dítása.

10 - 40 Fedővel lefedve készítse.

2 - 3 Rizs és tejalapú ételek főzése, kész‐

ételek felmelegítése.

25 - 50 A folyadék mennyisége legalább két‐

szerese legyen a rizsének, a főzés fél‐ idejében keverje meg a tejalapú étele‐ ket.

3 - 4 Párolt zöldség, hal, hús. 20 - 45 Adjon hozzá néhány evőkanál vizet.

Ellenőrizze a víz mennyiségét a folya‐ mat során.

4 - 5 Párolt burgonya és más zöldségek. 20 - 60 Az edény alját töltse fel 1-2 cm vízzel.

Ellenőrizze a víz szintjét a folyamat során. Tartsa a fedelet az edényen.

4 - 5 Nagyobb mennyiségű étel, raguk és le‐

60 - 150 Legfeljebb 3 l folyadék plusz a hozzá‐

6 - 7 Kíméletes sütés: bécsi szelet, borjú

cordon blue, borda, húspogácsa, kol‐ bász, máj, rántás, tojás, palacsinta és fánk. szükség szerint Szükség esetén fordítsa meg.

7 - 8 Erős sütés, pirított vagdaltak, bélszín,

5 - 15 Szükség esetén fordítsa meg.

9 Víz forralása, tészta kifőzése, hús barnítása (gulyás, serpenyős sültek), burgonya bő olajban sütése. Nagy mennyiségű víz forralása. Booster bekapcsolva. MAGYAR 1597. ÁPOLÁS ÉS TISZTÍTÁS FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

7.1 Általános információ

• Minden használat után tisztítsa meg a főzőlapot.

• Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja.

• A felületen található kis karcolások vagy foltok nem befolyásolják a főzőlap működését.

• A főzőlap felületének tisztításához megfelelő tisztítószert használjon.

• Az üvegfelületekhez használjon speciális kaparót.

7.2 A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, folpackot, sót, cukrot, valamint a cukortartalmú ételeket, ellenkező esetben a szennyeződés károsíthatja a főzőlapot. Az égési sérülés megelőzésére körültekintéssel járjon el. Állítsa éles szögben az üvegkerámia felületre a kaparókést, majd csúsztassa végig a pengét a felületen.

• Akkor távolítsa el, ha a főzőlap már megfelelően lehűlt: a vízkő foltokat, vízmaradványokat, zsírfoltokat, fémes elszíneződéseket. Nem karcoló tisztítószerrel és megnedvesített ruhával tisztítsa meg a főzőlapot. A tisztítás után puha ruhával törölje szárazra a főzőlapot.

• Fényes, fémes elszíneződés eltávolítása: ecetes vízzel megnedvesített ruhával tisztítsa meg az üvegfelületet.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

8.1 Mi a teendő, ha ...

Probléma Lehetséges ok Megoldás Nem lehet elindítani vagy üze‐ meltetni a főzőlapot. A főzőlap nincs csatlakoztatva az elektromos hálózathoz, vagy csatla‐ koztatása nem megfelelő. Ellenőrizze, hogy a főzőlap megfelelő‐ en van-e csatlakoztatva az elektromos hálózathoz. Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okozza-e a meghibásodást. Ha a biztosíték többször is leolvad, hívjon szakképzett villanyszerelőt. Nem végezte el a hőfokbeállítást 10 másodpercen belül. Indítsa el újra a főzőlapot, és 10 má‐ sodpercen belül állítsa be a hőfokot. 2 vagy több érzékelőmezőt érintett meg egyszerre. Csak egy érzékelőmezőt érintsen meg. Víz vagy zsírfoltok vannak a kezelő‐ panelen. Tisztítsa meg a kezelőpanelt. 160 MAGYARProbléma Lehetséges ok Megoldás Folyamatos hangjelzés hallható. Az elektromos csatlakoztatás nem megfelelő. Feszültségmentesítse a főzőlapot. A készülék telepítésének ellenőrzéséhez forduljon szakképzett villanyszerelő‐ höz. Hangjelzés hallható, és a főzőlap kikapcsol. Hangjelzés hallható amikor a fő‐ zőlap kikapcsol. Letakart egy vagy több érzékelőme‐ zőt. Vegyen le minden tárgyat az érzékelő‐ mezőkről. A főzőlap kikapcsol. Letakarta a érzékelőmezőt. Vegyen le minden tárgyat az érzékelő‐ mezőről. Nem kezd világítani a maradékhő visszajelző. A főzőzóna még nem forrósodott fel, mert csak rövid ideje van működés‐ ben, vagy az érzékelő sérült/meghi‐ básodott. Ha a főzőzóna elég ideig működött, és forrónak kellene lennie, forduljon a márkaszervizhez. A hőbeállítás két szint között vál‐ tozik. A Teljesítménykezelés funkció mű‐ ködik. Lásd a „Napi használat” című részt. A kezelőpanel használat közben felforrósodik. A főzőedény túl nagy, vagy túl közel helyezte a kezelőpanelhez. Ha lehetséges, tegye a nagy főzőedé‐ nyeket a hátsó főzőzónákra. Nincs hangjelzés, amikor meg‐ érinti a kezelőpanel érzékelőme‐ zőit. A hangjelzések ki vannak kapcsolva. Kapcsolja be a hangjelzéseket. Lásd a „Napi használat” című részt. visszajelző világítani kezd. A Gyermekbiztonsági eszköz vagy Funkciózár funkció működik. Lásd a „Napi használat” című részt. visszajelző világítani kezd. Nincs főzőedény a zónán. Tegyen főzőedényt a zónára. A főzőedény nem megfelelő típusú. Használjon indukciós főzőlapokhoz megfelelő főzőedényeket. Olvassa el a „Hasznos tanácsok és javaslatok” c. fejezetet. A főzőedény aljának átmérője túl ki‐ csi a zónához. Megfelelő méretű főzőedényt használ‐ jon. Lásd a „Műszaki adatok” c. részt. és egy szám jelenik meg. Hiba lépett fel a főzőlapban. Kapcsolja ki a főzőlapot, majd 30 má‐ sodperc elteltével kapcsolja be újra. Amennyiben a jelzés ismét megje‐ lenik, feszültségmentesítse a főzőla‐ pot. 30 másodperc múlva csatlakoz‐ tassa újra a főzőlapot. Ha a probléma továbbra is fennáll, forduljon a márka‐ szervizhez.

8.2 Ha nem talál megoldást...

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez. Adja meg az adatokat az adattábláról. Adja meg az üvegkerámia három karakterből álló betűkódját is (az üvegfelület sarkában található), valamint a megjelent hibaüzenetet. Ellenőrizze, hogy a főzőlapot megfelelően üzemeltette-e. Ha nem megfelelően üzemeltette a készüléket, az ügyfélszolgálat szerelője vagy az eladó kiszállása nem lesz ingyenes, még a garanciális időszakban sem. A garanciális időszakkal és a márkaszervizekkel kapcsolatos tájékoztatást a jótállási jegyben találja meg.

Modell: LIB60420CK Termékszám (PNC) 949 492 519 00 Típus: 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz Indukció 6.9 kW Készült: Románia Sorozatszám ................. 6.9 kW ELECTROLUX

9.2 Főzőzónák jellemzői

Főzőzóna Névleges teljesít‐ mény (maximális hőfokbeállítás) [W] Booster [W] Booster maxi‐ mális időtartam [perc] Főzőedény átmé‐ rője [mm] Bal első 2200 2400 4 125 - 210 Bal hátsó 1400 1500 4 125 - 145 Jobb első 1400 1500 4 125 - 145 Jobb hátsó 1700 1800 4 150 - 180 A főzőzónák teljesítménye kis mértékben különbözhet a táblázatban megadott adatoktól. A főzőedény anyagától és méretétől függően változhat. Az optimális főzési eredmény érdekében olyan főzőedényt használjon, melynek átmérője nem haladja meg a táblázatban szereplő átmérőt.

10. ENERGIAHATÉKONYSÁG

10.1 Termékismertető

Modellazonosító LIB60420CK Főzőlap típusa Beépített főzőlap Főzőzónák száma 4 Fűtési technológia Indukció Kör alakú főzőzónák átmérője (Ø) Bal első Bal hátsó Jobb első Jobb hátsó

Energiafogyasztás főzőzónánként (EC electric coo‐ king) Bal első Bal hátsó Jobb első Jobb hátsó

Főzőlap energiafogyasztása (EC electric hob) 177.0 Wh/kg 162 MAGYARIEC / EN 60350-2 - Háztartási elektromos főzőkészülékek – 2. rész: Főzőlapok – A teljesítmény mérésének módszerei.

10.2 Energiatakarékosság

A mindennapi főzés során energiát takaríthat meg, ha követi az alábbi tanácsokat.

• Víz melegítésekor csak a szükséges vízmennyiséget használja.

• Lehetőség szerint mindig tegyen fedőt a főzőedényre.

• A főzőedényt a főzőzóna közepére helyezze.

• A maradékhőt használja az étel melegen tartásához vagy felolvasztásához.

11. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal. MAGYAR 163Laipni lūdzam Electrolux pasaulē! Pateicamies jums, ka iegādājāties mūsu ierīci. saņemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa unremonta informāciju:www.electrolux.com/supportIzmaiņu tiesības rezervētas. SATURS
