HASZNÁLATI ÚTMUTATÓ LKK560011X ELECTROLUX

HU Használati útmutató | Tűzhely

Üdvözöljük az Electrolux világában! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

www.electrolux.com/support

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK....2
2. BIZTONSÁGI UTASÍTÁSOK....5
3. ÜZEMBE HELYEZÉS....8
4. TERMÉKLEÍRÁS....14
5. AZ ELSÖ HASZNÁLAT ELÖTT.... 15
6. FÖZÖLAP - NAPI HASZNÁLAT 15
7. FÖZÖLAP – HASZNOS TANÁCSOK ÉS JAVASLATOK....16
8. FÖZÖLAP - ÁPOLÁS ÉS TISZTÍTÁS.... 17
9. SÜTÖ – NAPI HASZNÁLAT 18
10. SÜTÖ – ÓRAFUNKCIÓK.... 19
11. SÜTÖ – TARTOZÉKOK HASZNÁLATA....20
12. SÜTÖ - HASZNOS TANÁCSOK ÉS JAVASLATOK.... 21
13. SÜTŐ – ÁPOLÁS ÉS TISZTÍTÁS 25
14. HIBAELHÁRÍTÁS....28
15. ENERGIAHATÉKONYSÁG 29
16. KÖRNYEZETVÉDELMI TUDNIVALÓK....31

1. ⚠BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban

az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehüléskor.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• A készülék kizárólag ételkészítési célra szolgál.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• A készülék üzembe helyezését és a hálózati kábel cseréjét csak képesített személy végezheti el.
• A készülék a tengerszint felett legfeljebb 2000 m magasságig történő használatra készült.
• A készülék nem használható hajón, csónakon vagy egyéb úszó alkalmatosságon.
• A túlmelegedés elkerülése érdekében ne telepítse a készüléket dekorációs ajtó mögé.
• Ne telepítse a készüléket emelvényre.

• A készüléket ne működtesse külső időzítővel vagy külön távvezérlő rendszerrel.

• FIGYELEM: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet.

• A főzéskor keletkezett tüzet soha ne vízzel oltsa el. Kapcsolja ki a készüléket, és fedje le a lángokat pl. egy tűzálló takaróval vagy fedővel.
• VIGYÁZAT: Főzéskor a készüléket ne hagyja felügyelet nélkül. Rövid időtartamú főzéskor a készüléket tartsa folyamatosan felügyelet alatt.
• FIGYELEM: Tüzveszély: Ne tároljon semmit a főzőfelületeken.
• A készülék tisztításához ne használjon nagy nyomású gözt.
• Ne használjon súrolószert vagy éles fém kaparóeszközt a sütőajtó üvegének és a főzőlap zsanéros üvegfedelének tisztítására, mivel ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.
• Soha ne tegyen a főzőlap felületére fémtárgyakat, mint pl. kések, kanalak, fedők, mivel azok felforrósodhatnak.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.
• Amikor a sütőből kiveszi vagy behelyezi a tartozékokat vagy edényeket, mindig használjon konyhai edényfogó kesztyűt.
• A karbantartás megkezdése előtt húzza ki a hálózati dugaszt a fali aljzatból.
• FIGYELEM: Az izzó cseréje előtt győződjön meg arról, hogy a készülék ki van kapcsolva, hogy megelőzze áramütést.
• Ha a hálózati kábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.

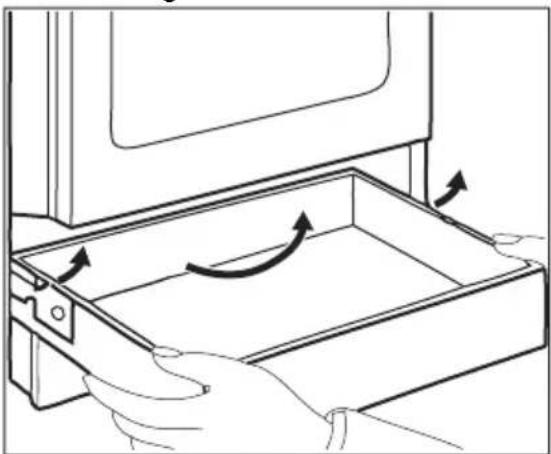

• Legyen óvatos, amikor megérinti a tárolórekeszt. Ez felforrósodhat.
• A polctartók eltávolításához először a polctartó elejét, majd a hátulját húzza el az oldalfaltól. A polctartókat a kiszereléssel ellentétes sorrendben helyezze vissza.

- FIGYELEM: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.

2. BIZTONSÁGI UTASÍTÁSOK

Ezt a készüléket a következő piacokra

terveztük: HU

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

A készüléket csak képesített személy helyezheti üzembe.

• Távolítsa el az összes csomagolóanyagot.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• Soha ne húzza a készüléket a fogantyújánál fogva.
• A konyhai készülék házának és a fülkének megfelelő méretűnek kell lenniük.
• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.
• A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.
• A készülék alkatrészei feszültség alatt állnak. A készüléket bútorban helyezze el, hogy megelőzze veszélyes részeinek megérintését.
• A készüléket azonos magasságú készülékek vagy egységek mellett helyezze el.
• Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.
• Szereljen fel egy stabilizáló eszközt a készülék megbillenésének

megakadályozására. Olvassa el az „Üzembe helyezés” c. szakaszt.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS!

Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást, szakképzett villanyszerelőnek kell elvégeznie.
• A készüléket kötelező földelni.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Ügyeljen arra, hogy a hálózati kábelek ne kerüljenek közel, illetve ne érjenek hozzá a készülék ajtajához vagy a készülék alatti rekeszhez, különösen akkor, ha a készülék működik, vagy ajtaja forró.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.

• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.

• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.
• Teljesen csukja be a készülék ajtaját, mielőtt csatlakoztatja a dugaszt a hálózati aljzatba.

2.3 Gázcsatlakoztatás

• Valamennyi gázcsatlakoztatást szakképzett személynek kell elvégeznie.
• Beszerelés előtt ellenőrizze, hogy a helyi szolgáltatási feltételek (gáztípus és gáznyomás), valamint a készülék beállítása összhangban van-e egymással.
• Győződjön meg róla, hogy a készülék körül jól jár a levegő.
• A gázcsatlakozással kapcsolatos információk az adattáblán találhatók.
• A készülék nem csatlakozik égéstermékelvezető eszközhöz. A készüléket a hatályos telepítési szabályoknak megfelelően csatlakoztassa. Tartsa be a megfelelő szellőzésre vonatkozó követelményeket.

2.4 Használat

FIGYELMEZTETÉS!

Sérülés- és égésveszély. Áramütés veszélye.

VIGYÁZAT!

A gáz főzőkészülék használata hő, pára és égéstermékek keletkezésével jár abban a helyiségben, ahol a készüléket elhelyezték. Gondoskodjon a konyha jó szellőzéséről, különösen a készülék használatakor.

A készülék hosszabb ideig tartó intenzív használata további szellőztetést tehet szükségessé, például a gépi szellőztetés növelését (ha van ilyen), azaz szükség lehet kiegészítő szellőztetés biztosítására az égéstermékek kültéri levegőbe történő biztonságos eltávolítása érdekében, a helyiség levegőjének további szellőztetéssel végzett cseréjén kívül. A kiegészítő szellőztetés felszerelése előtt konzultáljon egy szakemberrel.

• Ne változtassa meg a készülék műszaki jellemzőit.
• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi.
• Működés közben ne hagyja felügyelet nélkül a készüléket.
• Minden használat után kapcsolja ki a készüléket.
• Körültekintően járjon el, ha működés közben kinyitja a készülék ajtaját. Forró levegő távozhat a készülékböl.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Ne használja a készüléket munka- vagy tárolófelületként.
• Ne használjon alufóliát vagy más anyagot a főzőfelület és a főzőedény között, hacsak a készülék gyártója másként nem rendelkezik.
• Csak a gyártó által a készülékhez ajánlott tartozékokat használja.
• Mindig tartósításra jóváhagyott üvegeket és beföttesüvegeket használjon.

FIGYELMEZTETÉS!

Tüz- és robbanásveszély!

• A felforrósított zsírok és olajok gyúlékony gözöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.

• A nagyon forró olaj által kibocsátott gözök öngyulladást okozhatnak.

• Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat.

• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.
• Ügyeljen arra, hogy szikra vagy nyílt láng ne legyen a készülék közelében, amikor kinyitja az ajtót.
• Óvatosan nyissa ki a készülék ajtaját. Az alkoholtartalmú alkotóelemek alkoholos levegőelegyet hozhatnak létre.

FIGYELMEZTETÉS!

A készülék károsodásának veszélye áll fenn!

• A zománc károsodásának vagy elszíneződésének megelőzéséhez:
  – ne tegyen edényt vagy egyéb tárgyat közvetlenül a készülék sütöterének aljára.
  – ne tegyen alufóliát közvetlenül a készülék sütöterének aljára.
  – ne engedjen vizet a forró készülékbe.
  – a főzés befejezése után ne tárolja a nedves edényeket vagy az ételt a készülékben.
  – a tartozékok kivételekor vagy berakásakor óvatosan járjon el.

- A zománc vagy rozsdamentes acél elszíneződése nincs hatással a készülék teljesítményére.

- A nagy nedvességtartalmú sütemények esetében mély tepsit használjon a sütéshez. A gyümölcsök leve maradandó foltokat ejthet.

- Ne helyezzen forró főzőedényt a kezelőpanelre.

- Ne hagyja, hogy a főzőedényből elforrjon a folyadék.

- Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.

- Soha ne hagyja működni az égőket üres főzőedénnyel vagy főzőedény nélkül.

- Az öntöttvasból vagy alumínium öntvényből készült, illetve sérült aljú edények megkarcolhatják az üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni őket.

• A készüléket jó szellőzéssel rendelkező helyiségben helyezze üzembe.

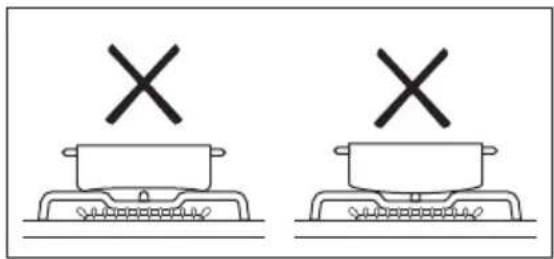

• Kizárólag stabil főzőedényt használjon, melynek formája megfelelő, átmérője pedig meghaladja az égők méretét.
• Ellenőrizze, hogy a láng nem alszik-e ki az erős lángról kis lángra való gyors átváltásnál.
• Ne helyezzen lángelosztókat az égőkre.

2.5 Ápolás és tisztítás

FIGYELMEZTETÉS!

Személyi sérülés, tűz vagy a készülék károsodásának veszélye áll fenn!

• Karbantartás előtt kapcsolja ki a készüléket.
  Húzza ki a hálózati csatlakozódugót a konnektorból.
• Ellenőrizze, hogy lehült-e a készülék. Máskülönben fennáll a veszély, hogy az üveglapok eltörnek.
• A sütőajtó sérült üveglapját haladéktalanul cserélje ki. Forduljon a márkaszervizhez.
• Legyen óvatos, amikor az ajtót leszereli a készülékről. Az ajtó nehéz!
• A készülékben maradt zsír vagy étel tüzet okozhat.
• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.
• Tisztítsa meg a készüléket egy puha, nedves kendővel. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.
• Amennyiben sütötisztító aeroszolt használ, tartsa be a tisztítószer csomagolásán feltüntetett biztonsági utasításokat.
• A katalitikus zománcréteget (ha van) semmilyen mosószerrel ne tisztítsa.
• Az égőket tilos mosogatógépben tisztítani.

2.6 Belső világítás

FIGYELMEZTETÉS!

Vigyázat! Áramütés-veszély!

- A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben

fennálló szélsőséges fizikai feltételeknek, mint például hömérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

• Ez a termék egy G energiahatékonysági osztályú fényforrást tartalmaz.
• Kizárólag az eredetivel megegyező műszaki jellemzőkkel rendelkező lámpát használjon.

2.7 Szolgáltatások

- A készülék javítását bízza a márkaszervizre.

- Mindig eredeti cserealkatrészt használjon.

2.8 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély áll fenn.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Feszültségmentesítse a készüléket.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.
  • Lapítsa ki a külső gázvezetékeket.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 A készülék elhelyezése

Ne helyezze a tűzhelyet a mosogató vagy a mosogatóval felszerelt szekrény közelébe. A pára vagy a vízcseppek bejuthatnak az oldalpanel és a szekrény közé, és idővel károsíthatják az oldalpanel festékét.

Szabadon álló készülékét elhelyezheti úgy, hogy szekrények álljanak mellette egy vagy két oldalon, illetve elhelyezheti a sarokba is.

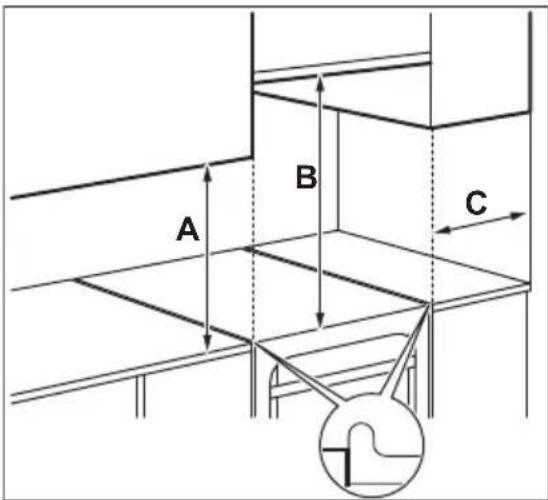

Az elhelyezéshez szükséges minimális távolságokért tekintse meg a táblázatot.

Minimális távolságok

Méretek mm

A 400

B 650

C 150

3.2 Müszaki adatok

Feszültség 230 V

Frekvencia 50 - 60 Hz

Készülékbesorolási osztály 1

Méretek mm

Magasság 855

Szélesség 500

Mélység 600

3.3 Egyéb műszaki adatok

Készülék ka- II2HS3B/P tegóriája:

Eredeti gáz: G20 (2H) 25 mbar

Gázcsere: G25.1 (2HS) 25 mbar G30/G31 (3B/P) 30/30 mbar

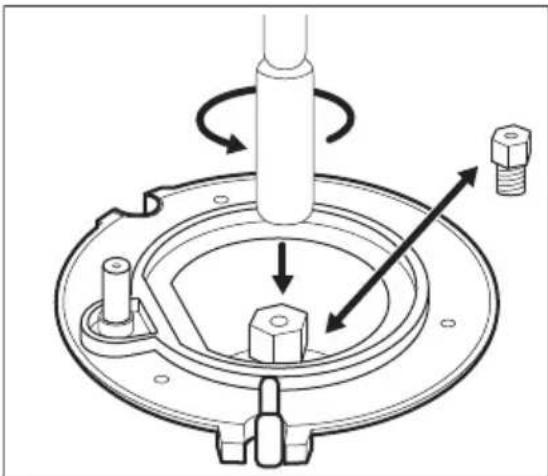

3.4 Kiegyenlítő fúvókák átmérői

ÉGÓ ∅ KIEGYENLÍTŐ FÚVÓKA 1/100 mm

Kisegítő 29

Félgyors 32

Gyors 42

3.5 Gázégők G20 25 mbar FÖLDGÁZHOZ

ÉGŐ NORMÁL TELJESÍT-MÉNY kW	CSÖKKENTETT TELJESÍT-MÉNY kW	BEFECSKENDEZŐJEL 1/100 mm
Gyors 3.0 0.72 113 o
Félgyors 1.9 0.43 92
Kisegítő 1.1 0.35 70

3.6 Gázégők G25.1 25 mbar FÖLDGÁZHOZ

ÉGŐ NORMÁL TELJESÍT-MÉNY kW		CSÖKKENTETT TELJESÍT-MÉNY kW	BEFECSKENDEZŐ JEL 1/100 mm
Gyors 3.0 0.72	127
Félgyors 2.0 0.43	106
Kisegítő 1.03	0.35 74

3.7 Gázégők G30 30 mbarjelzésű LPG gázhoz

ÉGŐ	NORMÁL TEL-JESÍTMÉNY kW	CSÖKKENTETT TELJESÍTMÉNY kW	BEFECSKENDE-ZŐ JEL 1/100 mm	NÉVLEGES GÁZÁ-RAMLÁS g/h
Gyors	3.0	0.72	88	218
Félgyors 1.9	0.43	71	138
Kisegítő	0.95	0.35	50	69

3.8 Gázégők G31 30 mbar LPG gázhoz

ÉGŐ NORMÁL TEL-

JESÍTMÉNY kW

CSÖKKENTETT

TELJESÍTMÉNY kW

BEFECSKEN-

DEZŐ JEL 1/100

mm

NÉVLEGES GÁZÁ-

RAMLÁS g/h

Gyors 2.6 0.63 88 186

Félgyors 1.6 0.38 71 114

Kisegítő 0.85 0.31 50 61

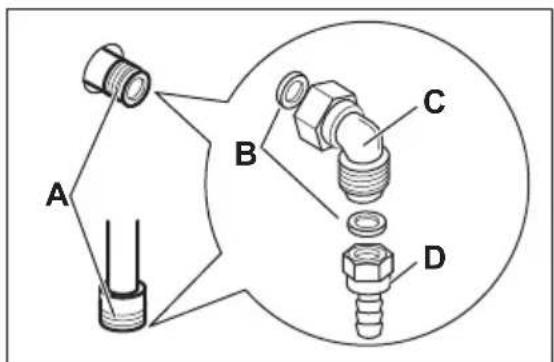

3.9 Gáz csatlakoztatása

FIGYELMEZTETÉS!

A gáz csatlakoztatása előtt húzza ki a hálózati csatlakozódugót a hálózati aljzatból, vagy a biztosítódobozban kapcsolja le a biztosítót. Zárja el a gázellátás főcsapját.

Használjon rögzített csatlakoztatást vagy rozsdamentes flexibilis csövet a hatályos rendelkezések szerint. Flexibilis fémcsövek alkalmazása esetén ügyeljen arra, hogy azok ne érintkezzenek mozgó alkatrészekkel, és ne nyomódjanak össze.

FIGYELMEZTETÉS!

A gázvezeték nem érintkezhet a készülék ábrán jelzett részével.

FIGYELMEZTETÉS!

Ha végzett a beszereléssel, győződjön meg róla, hogy a csövek illesztéseinél a tömítés nem szivárog. A tömítést szappanos oldattal ellenőrizze, ne lánggal.

3.10 Nemfém flexibilis csövek csatlakoztatása

Ha könnyen hozzáférhet a csatlakozáshoz, használhat flexibilis csövet. A flexibilis csövet szorítókengyellel kell szorosan rögzíteni.

Telepítéskor mindig használja a csőtartót és a tömítést. A flexibilis cső akkor alkalmazható, ha:

• nem melegedhet fel a szobahömérsékletnél, 30 °C-nál magasabb hömérsékletre,
• nem hosszabb, mint 1500 mm,
• sehol nem szükül,
• nincs megcsavarodva vagy megszorítva,
• nem érintkezik éles szélekkel vagy sarkokkal,
• az állapota könnyen ellenőrizhető.
  A flexibilis cső ellenőrzésekor ügyeljen arra, hogy:
• nem láthatók rajta repedések, vágások, égésnyomok, sem a végződéseknél, sem pedig a cső teljes hosszán,
• az anyag nem keményedett meg, hanem megfelelő rugalmasságot mutat,
• a szorítóbilincsek nem rozsdásodtak el,
• nem járt le a szavatossági idő.
  Ha egy vagy több hibát észlel, ne javítsa meg a csövet, hanem cserélje ki.

A gázellátást biztosító rámpa a vezérlőpanel hátoldalán található.

3.11 Átállítás más gáztípusra

A különböző gáztípusoknak megfelelő beállításokat illetékes szakember végezze.

Ha a készüléket gyárilag földgázhoz állították be, akkor a megfelelő fúvókákkal átállíthatja azt cseppfolyós gázra.

A gázadagolást ennek megfelelően kell módosítani.

FIGYELMEZTETÉS!

Mielött a fúvókákat kicserélné, ellenőrizze, hogy az összes gázszabályzó gomb kikapcsolt állásban van-e. Feszültségmentesítse a készüléket. Hagyja lehűlni a készüléket. Sérülés veszélye áll fenn!

A készülék egy alapértelmezettnek tekintett gázhoz van beállítva. A beállítás módosításakor mindig használjon tömítést.

A. A gáz csatlakoztatási pontja (csak az egyik pontot kell bekötni)
B. Tömítés
C. Állítható csatlakozás
D. Cseppfolyós gáz csőtartó

3.12 A főzőlap fúvókáinak cseréje

A gáztípus módosításakor cserélje ki a fúvókákat.

1. Vegye le az edénytartókat.
2. Távolítsa el az égőfedeleket és a koronákat a gázégőkről.
3. Egy 7 mm-es cső-/dugókulcs segítségével távolítsa el a fúvókákat.
4. Cserélje ki a fúvókákat a használandó gáz típusának megfelelőre.

1. Az adattáblát (mely a gázcsatlakozó mellett található) cserélje ki az új gáztípusnak megfelelő táblára.

Ez a tábla a készülékhez mellékelt csomagban található.

Ha a gáznyomás ingadozik, vagy a szükséges nyomástól eltér, a gázcsatlakozóra megfelelő nyomásszabályozót kell szerelni.

3.13 A főzőlap égőjének minimum gáz helyzetéhez tartozó gázmennyiség beállítása

1. Húzza ki a konnektorból a készülék hálózati vezetékét.
2. Vegye le a főzőlap szabályozógombját. Amennyiben nem fér hozzá a kiegyenlítő csavarhoz, szerelje le a kezelőpanelt a beállítás megkedése előtt.

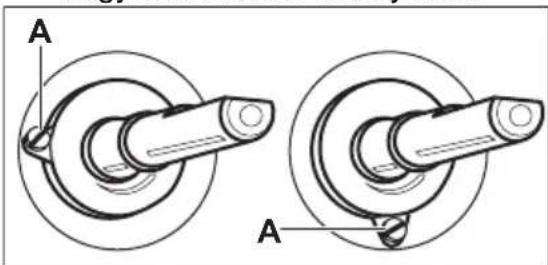

3. Egy vékony, laposfejű csavarhúzóval állítsa be a kiegyenlítő csavart A. A készülék típusa meghatározza a kiegyenlítő csavar A helyzetét.

Átállás földgázról cseppfolyós gázra

1. Teljesen hajtsa be a kiegyenlítő csavart.
2. Tegye vissza a szabályozógombot.

Átállás cseppfolyós gázról földgázra

1. Körülbelül egy fordulattal csavarja ki a kiegyenlítő csavart (A).
2. Helyezze vissza a főzőlap szabályozógombját.
3. Csatlakoztassa a készüléket az elektromos hálózathoz.

FIGYELMEZTETÉS!

Csak akkor csatlakoztassa a hálózati csatlakozódugót, ha minden alkatrészt visszaszerelt az eredeti helyére. Sérülés veszélye áll fenn!

1. Gyújtsa be az égőt.
   Olvassa el a „Főzőlap - Napi használat” című fejezetet.
2. A főzőlap gombját forgassa a minimum állásba.
3. Vegye le ismét a főzőlap szabályozógombját.
4. Lassan forgassa a kiegyenlítő csavart, míg eléri a legkisebb és stabil lángnagyságot.
5. Helyezze vissza a főzőlap szabályozógombját.

3.14 A készülék vízszintbe állítása

A készülék alján található kis lábak beállításával a készülék tetejét a többi felület magasságához igazíthatja.

3.15 Billenésgátló

Állítsa be a helyes magasságot és területet a készülék számára, mielőtt felszereli a billenésgátlót.

VIGYÁZAT!

Ellenőrizze, hogy a helyes magasságban szerelte-e fel a billenésgátlót.

Ügyeljen arra, hogy a készülék mögötti felület sima legyen.

Fel kell szerelnie a billenésgátlót. Ha nem szereli be, akkor megbillenhet a készülék.

Az Ön készülékén az alábbi képen látható szimbólum (nem minden típusnál) emlékeztet a billenésgátló felszerelésére.

1. A készülék felső felületétől lefelé számítva B - 328 mm-re és a készülék oldalától A - 67 mm-es távolságra, a tartón lévő kör alakú nyílásba szerelje be a billenésgátlót. Csavarozza szilárd anyagba vagy alkalmazzon (fali) megerősítést.

1. A nyílás a készülék hátulján, a bal oldalon található. Emelje meg a készülék elejét, és helyezze a készüléket a szekrények közötti tér közepére. Ha a konyhaszekrények közötti tér nagysága meghaladja a készülék szélességét, akkor a készülék középre állításához módosítania kell az oldalméretet.

Amennyiben módosulnak a tűzhely méretei, a billenésgátlót ismét be kell állítani.

VIGYÁZAT!

Ha a konyhaszekrények közötti tér nagysága meghaladja a készülék szélességét, akkor a készülék középre állításához módosítania kell az oldalméretet.

3.16 Elektromos bekötés

FIGYELMEZTETÉS!

A gyártó semmilyen felelősséget nem nem vállal, ha a „Biztonsági információk” c. fejezetben található óvintézkedéseket nem tartja be.

Ez a készülék hálózati csatlakozókábellel és dugasszal kerül szállításra.

FIGYELMEZTETÉS!

A hálózati kábel nem érintkezhet a készüléknek az ábrán árnyékolva jelzett részével.

4.1 Általános áttekintés

4.2 Főzőfelület elrendezése

1 Kisegítő égő
2 Gözkivezetés - száma és helye a modelltől függően változhat
3 Normál égő
4 Normál égő

1 Főzölapok gombjai
2 A percszámláló gombja
3 Hömérséklet gombja
4 Hőmérséklet-visszajelző / szimbólum
5 Sütöfunkciók gombja
6 Fütöbetét
7 Lámpa
8 Ventilátor
9 Polctartó, eltávolítható
10 Sütőtér mélyedése
11 Polcpozíciók

5 Gyors égő

4.3 Tartozékok

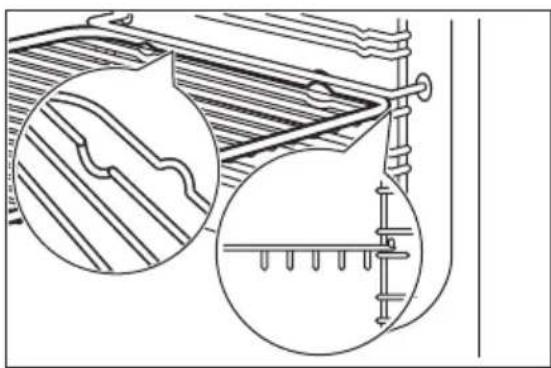

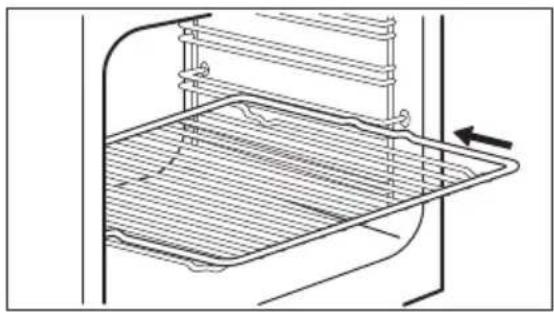

• Sütőrács
Főzőedényekhez, tortaformákhoz, valamint hússütéshez.
• Sütótálca
Tortákhoz és süteményekhez.
• Mély tepsi
Sütemények és húsok sütéséhez, illetve zsírfelfogó edényként.

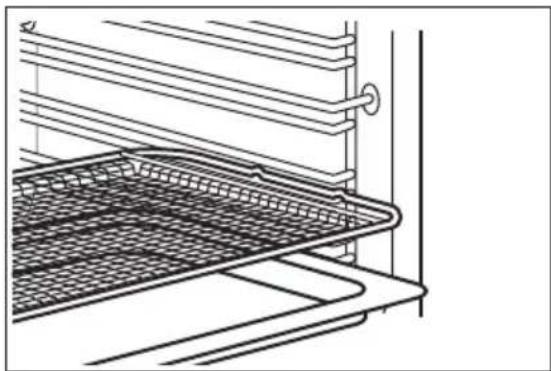

• AirFry tepsi
Étel kevesebb olajban vagy sütöpapír nélkül történő sütéséhez.
- Opcionális teleszkópos sütősínek
Polcok és tálcák számára. Ezek külön rendelhetők.
• Tároló fiók
A tárolófiók a sütőtér alatt található.

5. AZ ELSŐ HASZNÁLAT ELŐTT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

5.1 Kezdeti előmelegítés és tisztítás

Az első használat előtt, mielött élelmiszerrel érintkezne, melegítse elő az üres készüléket. A készülék kellemetlen szagot és füstöt bocsáthat ki. Az előmelegítés során szellőztesse ki a helyiséget.

1. Vegyen ki minden tartozékot a sütötérböl, és a kivehető polctartókat is távolítsa el.
2. Állítsa be a(z) funkciót. Állítsa be a maximális hőmérséklet. Hagyja működni a készüléket 1 ó ideig.
3. Állítsa be a funkciót, . Állítsa be a maximális hőmérsékletet.A funkció maximális hőmérséklete 210 °C. Hagyja a készüléket 15 perc időtartamig működni.
4. Állítsa be a funkciót, . Állítsa be a maximális hőmérsékletet.Hagyja működni a készüléket 15 perc ideig.

5. Kapcsolja ki a készüléket, és várja meg, hogy lehüljön.

6. Kizárólag mikroszálas ruhával, langyos vízzel és enyhe mosogatószerrel tisztítsa meg a készüléket és a tartozékokat.

7. Helyezze vissza a tartozékokat és a kivehető polctartókat az eredeti helyzetükbe.

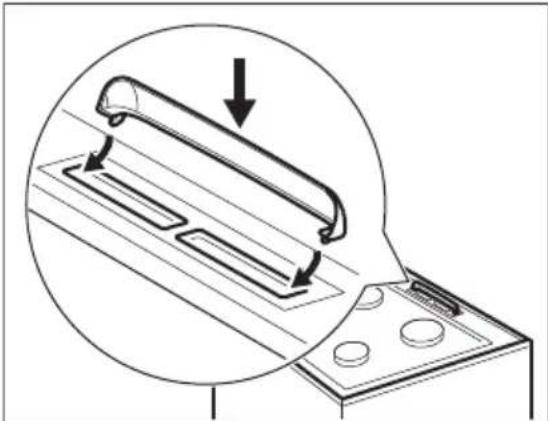

5.2 A gözkivezetés fedelének felszerelése

1. Illessze a fedél kampóit a gözkivezetés nyílásainak elülső éle alá.
2. A záráshoz nyomja le a fedél hátsó szélét.

Lásd a „Biztonság” című fejezetet.

6.1 A gázégő begyújtása

zöedény ráhelyezése előtt mindig tsa meg az égőt.

FIGYELMEZTETÉS!

Ha a konyhában nyílt lángot használ, legyen nagyon óvatos. Nyílt láng helytelen használata esetén a gyártó minden felelősséget elhárít.

1. A gázégő begyújtásához fordítsa el a főzőlap gombját az óramutató járásával

ellentétes irányban a maximális fokozatra ( ) majd nyomja le.

1. Legfeljebb 10 másodpercig tartsa nyomva a főzőlap gombját, hogy a hőérzékelő felmelegedjen. Ha nem tartja benyomva a gombot, a gázellátás megszakad.

2. Az égő begyújtása után állítsa be a lángot.

FIGYELMEZTETÉS!

Ne tartsa a gombot 15 másodpercnél tovább benyomva. Ha az égő 15 másodperc elteltével sem gyullad be, engedje fel a gombot, forgassa kikapcsolt helyzetbe, és legalább 1 perc várakozás után próbálja meg újra begyújtani az égőt.

Ha az égő néhány kísérlet után nem gyullad meg, ellenőrizze, hogy az égő koronája és fedele megfelelő helyzetben van-e.

Amennyiben nincs elektromos áram, begyújthatja az égőt az elektromos eszköz nélkül is. Ilyen esetben vigye a lángot az égő közelébe, nyomja be a megfelelő gombot, és forgassa a maximális gáznyitás állásába. Legfeljebb 10 másodpercig tartsa nyomva a gombot, hogy a hőérzékelő felmelegedjen.

Ha az égő véletlenül leáll, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 perc várakozás után próbálja meg újra begyújtani az égőt.

A szikragyújtó automatikusan elindulhat, amikor az elektromos hálózat főkapcsolóját felkapcsolja, illetve a készülék beszerelése vagy egy áramkimaradás után. Ez normális.

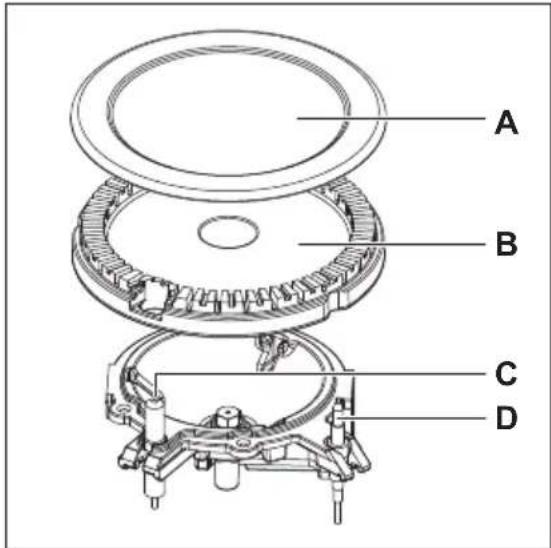

6.2 Égő áttekintése

A. Égőfedél
B. Égőkorona
C. Gyújtócsúcs
D. Hőérzékelő

6.3 Az égő kikapcsolása

A gázellátás megszakításához a gombot forgassa el a ki 0 állásra.

FIGYELMEZTETÉS!

Mielött az edényt az égőröl levenné, a lángot mindig vegye lejjebb, vagy kapcsolja le.

7. FÖZÖLAP – HASZNOS TANÁCSOK ÉS JAVASLATOK

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Főzőedény

FIGYELMEZTETÉS!

Ne tegye ugyanazt a serpenyöt két gázégőre.

FIGYELMEZTETÉS!

Ne tegyen az égőkre instabil vagy sérült edényeket – ezekböl kifolyhat az étel, és sérüléseket okozhat.

VIGYÁZAT!

Ellenőrizze, hogy az edény fülei ne legyenek a főzőlap elülső szélei felett.

VIGYÁZAT!

Ügyeljen arra, hogy az edények az égők felett központosan helyezkedjenek el a maximális stabilitás és az alacsonyabb gázfogyasztás érdekében.

FIGYELMEZTETÉS!

Ne használjon olyan edényt, melynek peremes vagy domború alakú alja van, mivel magas az edény felborulásának kockázata.

7.2 Főzőedények átmérői

FIGYELMEZTETÉS!

Az égők méretének megfelelő átmérőjű főzőedényeket használjon.

Égő Főzőedények átmé- rői (mm)

Kisegítő 120 - 180
Félgyors	140 - 220/240 ^1)
Gyors	160 - 220/260 ^1)

1) Amikor egyetlen főzőedény van használatban a főzölapon.

8. FÖZÖLAP - ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

8.1 Általános információ

• Minden használat után tisztítsa meg a főzőlapot.
• Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja.
• A felületen található kis karcolások vagy foltok nem befolyásolják a főzőlap működését.
• A főzőlap felületének tisztításához használjon megfelelő tisztítószert.
• A rozsdamentes acél részeket mossa le vízzel, majd törölje szárazra puha ruhával.

8.2 A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, folpackot, sót, cukrot, valamint a cukortartalmú ételeket, ellenkező esetben a szennyeződés károsíthatja a főzőlapot. Az égési sérülés megelőzésére körültekintéssel járjon el.
• Távolítsa el, ha a főzőlap kellően lehült: vízkőgyűrűk, vízgyűrűk, zsírfoltok, fényes fémes elszíneződések. Karcmentes

tisztítószerrel és nedves ronggyal tisztítsa meg a főzőlapot. Tisztítás után törölje szárazra a főzőlapot egy puha ronggyal.

- A zománcozott részek, az égőfedelek és a koronák tisztításához használjon meleg szappanos vizet, majd a visszahelyezés előtt gondosan törölje őket szárazra.

8.3 A szikragyújtó tisztítása

A gyújtást egy fém elektródát tartalmazó kerámia gyújtógyertya biztosítja. Ezeket az alkatrészeket a megfelelő gyújtás érdekében rendszeresen tisztítsa meg, és ellenőrizze, hogy az égőrózsa nyílásai nincsenek-e eltömődve.

8.4 Edénytartók

1. Az edénytartók a főzőlap könnyebb tisztítása érdekében levehetőek.

Legyen nagyon óvatos, amikor az edénytartókat visszahelyezi, hogy a főzőlap tetejének sérülését elkerülje.

1. A zománcbevonat esetenként durva élekkel rendelkezhet, ezért körültekintően

járjon el az edénytartók kézzel történő lemosásakor és száritásakor. A makacs szennyeződések eltávolításához szükség esetén használjon tisztítópasztát.

1. Az edénytartók tisztítása után ügyeljen arra, hogy megfelelően legyenek visszahelyezve.
2. Az égők megfelelő működése érdekében biztosítsa, hogy az edénytartókarok az égő közepére mutassanak.

9. SÜTÖ – NAPI HASZNÁLAT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

9.1 A sütő be-/kikapcsolása

1. A funkció kiválasztásához forgassa el a sütőfunkciók gombját.
2. A kívánt hömérséklet kiválasztásához forgassa el a hömérséklet-szabályozó gombot.

A lámpa a sütő működésekor kapcsol be.

A fütés nélküli funkcióknál nincs szükség a hőmérséklet beállítására.

1. A sütő kikapcsolásához forgassa a sütőfunkciók gombját és a hömérséklet-szabályzót kikapcsolt állásba.

9.2 Biztonsági termosztát

A sütő nem megfelelő használata vagy a részegységek meghibásodása veszélyes túlmelegedést okozhat. Ennek megakadályozása céljából a sütő biztonsági hőkapcsolóval rendelkezik, amely megszakítja az áramellátást. A sütő a hömérséklet csökkenése után automatikusan újra bekapcsol.

9.3 Sütőfunkciók

0

Kikapcsolt pozíció

A sütő ki van kapcsolva.

Sütölámpa

A sütőlámpa bekapcsolása sütőfunkció használata nélkül.

8.5 Időszakos karbantartás

A helyi márkaszervizzel időközönként ellenőriztesse a gázcső állapotát, és a nyomásszabályzó állapotát, ha ilyet felszereltek.

SteamBake

Nedvesség hozzáadása a sütés során. Megfelelő szín és ropogós kéreg elérése sütés közben. Újramelegítéskor szaftosabb állag elérése. Gyümölcsök vagy zöldségek tartósításához.

Alsó sütés

Ropogós aljú sütemények sütéséhez.

Hagyományos sütés / Víztisztítás

Egy sütőszinten történő sütéshez, valamint pörköléshez.

Olvassa el az „Ápolás és tisztítás” című fejezetet a használati útmutatóban a következőhöz: Víztisztítás.

Grill + felső sütés

Vékony szelet élelmiszerek nagy mennyiségben történő grillezéséhez és pirítós készítéséhez.

Infrasütés

Nagyobb húsdarabok vagy nem csontozott szárnyas sütéséhez egy polcszinten. Csőben sütéshez és pirításhoz.

Légkeveréses sütés

Többféle étel egyszerre történő sütése azonos főzési hőmérsékleten, egynél több polcmagasságon anélkül, hogy az egyik átvenné a másik ízét.

Konvekciós levegő (nedves)

A funkció megfelel a szabványok szerinti energiahatékonysági besorolásnak és az ökológiai kialakításra vonatkozó követelményeknek ( EU 65/2014 és EU 66/2014 szerint). Vizsgálati módszerek az alábbi szabványoknak megfelelően: IEC/EN 60350-1.

A sütőajtót sütés közben be kell csukni, hogy a funkció ne legyen megszakítva, és hogy a sütő a lehető legnagyobb energiahatékonysággal működjön.

A funkció használatakor a sütőtér hőmérséklete eltérhet a beállított hőmérséklettől. A fűtési teljesítmény lecsökkenhet. Az energiatakarékosságra vonatkozó általános javaslatokért olvassa el az „Energiahatékonyság” fejezet Energiatakarékosság c. szakaszát.

A funkciót arra tervezték, hogy energiát takarítson meg a főzés során. Főzési útmutatásokért olvassa el a „Hasznos tanácsok és javaslatok” című fejezetet, Konvekciós levegő (nedves).

AirFry/

Hölégbefúvás, nagy höfok

Étel kevesebb olajban vagy sütőpapír nélkül történő sütéséhez. Olyan ételekhez, mint a sült burgonya vagy pizza. /

Sütés egyszerre legfeljebb két polcszinten, il- letve aszalás. 20 - 40 °C-kal alacsonyabbra állítsa be a hömérsékletet, mint Hagyományos sütés esetén.

Kiolvasztás

Étel kiolvasztása. A felolvasztás időtartama a fagyasztott étel méretétől és mennyiségétől függ.

9.4 A funkció bekapcsolása: SteamBake

Ez a funkció növeli a páratartalmat a sütés ideje alatt.

FIGYELMEZTETÉS!

Égési sérülés és a készülék károsodásának veszélye áll fenn!

A kiszabaduló pára égési sérülést eredményezhet:

• Ne nyissa ki a készülék ajtaját a következő funkció használata közben: SteamBake.
• A következő funkció befejeződése után óvatosan nyissa ki a készülék ajtaját: SteamBake.

i

Olvassa el a „Hasznos tanácsok és javaslatok” c. fejezetet.

1. Nyissa ki a sütő ajtaját.
2. Csapvízzel töltse fel a sütőtér mélyedését.

A sütötér mélyedésének maximális ürtartalma 250 ml.

A sütötér mélyedését csak akkor töltse fel vízzel, ha a sütő hideg.

1. Állítsa be a funkciót: SteamBake 📋.
2. A kívánt hömérséklet kiválasztásához forgassa el a hömérséklet-szabályozó gombot.
3. Helyezze az ételt a készülékbe, és csukja be a sütő ajtaját.

VIGYÁZAT!

Ne töltsön vizet a sütőtér mélyedésébe sütés közben, vagy amikor a sütő forró.

1. A készülék kikapcsolásához majd forgassa a sütőfunkciók és a hőmérséklet szabályozó gombjait kikapcsolt pozícióba.
2. Távolítsa el a vizet a sütötér mélyedéséböl.

FIGYELMEZTETÉS!

Mielőtt hozzáfogna a megmaradt víznek a sütötér bemélyedéséből való eltávolításához, győződjön meg arról, hogy a készülék kihült.

10. SÜTÖ – ÓRAFUNKCIÓK

10.1 Percszámláló

A visszaszámlálási idő beállítására használhatja.

Ez a funkció nincs hatással a készülék működésére.

1. Állítsa be a sütőfunkciót és a hőmérsékletet.
2. Forgassa el ütközésig az időzítő gombját, majd forgassa a kívánt időtartamra.

Amikor az idő letelt, egy hangjelzés hallható.

11. SÜTÖ – TARTOZÉKOK HASZNÁLATA

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

11.1 A tartozékok behelyezése

Tepsi:

Ne nyomja a tepsit vagy a mély serpenyőt teljesen a sütőtér hátsó faláig. Ez megakadályozza, hogy a hő keringjen a tepsi körül. Az étel ezáltal megéghet, különösen a tepsi hátsó részén.

Csúsztassa be a tepsit vagy a mély tepsit a polctartó vezetősínjei közé. Ellenőrizze, hogy a polc nem ér-e a sütő hátsó falához.

Huzalpolc:

Csúsztassa be a polcot a polctartó vezetősínjei közé.

Helyezze az AirFry tálcát a második polcszintre. Helyezze a sütőtálcát vagy a mély serpenyőt az első polcszintre.

Lásd a „Biztonság” című fejezetet.

A táblázatban szereplő hőmérsékleti értékek és sütési időtartamok csak tájékoztatásként szolgálnak. A valós értékek a receptektől, a felhasznált összetevők minőségétől és mennyiségétől függenek.

12.1 SteamBake

Az előmelegítés előtt, amikor a sütő még hideg, töltse fel vízzel a sütötér mélyedését.

Lásd az alábbi szakaszt: „A következő funkció bekapcsolása: SteamBake.”

Pékáruk

Ételek Víz a sütőtér mélyedésében (ml)	Hőmérséklet (°C)	Idő (perc)	Polcpozíció	Tartozékok
Fehér kenyér1)	100 180 35 - 40 2	Használjon sütőtálcát.
Zsemle1)	100 200 20 - 25 2	Használjon sütőtálcát.
Otthoni pizza1)	100 230 10 - 20 1	Használjon sütőtálcát.
Focaccia1)	100 190 - 210 20 - 25 1	Használjon sütőtálcát.
Aprósütemények, pogácsák, croissant1)	100 150 - 180 10 - 20 2	Használjon sütőtálcát.
Szilvatorta, al-máspite, fahéjas tekercsek1)	100 180 20 2	Használjon sütőformát.

1) Melegítse elő az üres sütőben 5 percig a sütés előtt.

Sütés fagyasztott ételböl

Ételek Víz a sütőtér mélyedésében (ml)	Hőmérséklet (°C)	Idő (perc)	Polcpozíció	Tartozékok
Pizza, gyorsfagyasztott1)	150 200 - 210 10 - 20 2 Használjon huzalpol-			cot.
Croissant, fagyasztott1)	150 160 - 170 25 - 30 2 Használjon sütőtálcát.

1) Melegítse elő az üres sütőben 10 percig a sütés előtt.

Étel felfrissítése

Ételek Víz a sütőtér mélyedésében (ml)	Hőmérséklet (°C)	Idő (perc) Polcpozíció	Tartozékok
Fehér kenyér 100 110 15 - 25 2 Használjon sütőtálcát.
Zsemle 100 110 10 - 20 2 Használjon sütőtálcát.
Otthoni pizza 100 110 15 - 25 2 Használjon sütőtálcát.
Focaccia 100 110 10 - 20 2 Használjon sütőtálcát.
Zöldségek 100 110 15 - 25 2 Használjon sütőtálcát.
Rizs 100 110 15 - 25 2 Használjon sütőtálcát.
Tészta 100 110 15 - 25 2 Használjon sütőtálcát.
Húsok 100 110 15 - 25 2 Használjon sütőtálcát.

Pörkölés

Ételek Víz a sütőtér mélyedésében (ml)	Hőmérséklet (°C)	Idő (perc) Polcpozíció	Tartozékok
Sertéssült 200 180 65 - 80 2 A huzalpolcot sütő tál-			cával használja.
Marhasült 200 200 50 - 60 2 A huzalpolcot sütő tál-			cával használja.
Csirke 200 210 60 - 80 2 A huzalpolcot sütő tál-			cával használja.
Pulykasült	200 200 70 - 90 2 A huzalpolcot sütő tál-		cával használja.

12.2 Konvekciós levegő (nedves)

Ételek	Hőmér-séklet (°C)	Idő (perc)	Polcpo-zíció	Tartozékok
Kenyér és pizza
Péksütemény	190 25 - 30		2 sütő tálca vagy mély tepsi
Zsemle	200 40 - 45		2 sütő tálca vagy mély tepsi
Fagyasztott pizza 350 g	190 25 - 35		2 Huzalpolc
Sütemény sütő tálcán
Piskótatekercs	180 20 - 30		2 sütő tálca vagy mély tepsi
Csokoládés sütemény	180 35 - 45		2 sütő tálca vagy mély tepsi
Sütés sütőformában
Szufflé	210 35 - 45		2 hat kerámia ramekin huzalpolcon

Ételek Hőmér-	Idő (perc) Polcpo-zíció		Tartozékok
	séklet(°C)
Piskóta tortaalap 180 25 - 35 2 tortaforma rácson
Piskótatészta 150 35 - 45 2 tortasütő forma huzalpolcon
Hal
Hal tasakokban 300 g 180 25 - 35 2 sütő tálca vagy mély tepsi
Egész hal 200 g 180 25 - 35 2 sütő tálca vagy mély tepsi
Halfilé 300 g 180 30 - 40 2 Pizzaserpenyő rácson
Hús
Hús tasakban 250 g 200 35 - 45 2 sütő tálca vagy mély tepsi
Nyárson sült hús 500 g 200 30 - 40 2 sütő tálca vagy mély tepsi
Aprósütemény sütése
Cookie (amerikai csokis keksz)	170 25 - 35 2 sütő tálca vagy mély tepsi
Habcsók 170 40 - 50 2 sütő tálca vagy mély tepsi
Muffin 180 30 - 40 2 sütő tálca vagy mély tepsi
Sós aprósütemény 160 25 - 35 2 sütő tálca vagy mély tepsi
Aprósütemény omlós tész-tából	140 25 - 35 2 sütő tálca vagy mély tepsi
Gyümölcslepény 170 20 - 30 2 sütő tálca vagy mély tepsi
Vegetáriánus
Vegyes zöldségek tasak-ban 400 g	200 20 - 30 2 sütő tálca vagy mély tepsi
Omlett	200 30 - 40 2 Pizzaserpenyő rácson
Zöldségek tálcán 700 g	190 25 - 35 2 sütő tálca vagy mély tepsi

12.3 AirFry

Pékáruk

Ételek	Mennyiség	Hőmérséklet (°C)	Idő (perc)	Polcma-gasság
Croissant, fagyasztott	kb. 350 g	180 - 220	15 - 30	2
Aprósüt. leveles tésztából, fagyasztott	kb. 400 g	180 - 220	15 - 35	2
Aprósüt. leveles tésztából, friss	kb. 300 g	180 - 220	15 - 35	2
Pizza, gyorsfagyasztott	kb. 340 g	180 - 220	20 - 35	2

Burgonya termékek

Ételek Mennyiség Hőmérséklet(°C)	Idő (perc) Polcma-gasság
Sült burgonya, fagyasztott kb. 650 g 180 - 220 20 - 30 2
Sült burgonya, vastag, fagyasztott kb. 600 g 180 - 220 20 - 30 2
Hasábburgonya, gyorsfagyasztott kb. 650 g 180 - 220 15 - 25 2
Krokettek kb. 450 g 180 - 220 15 - 30 2

Friss zöldségek

Ételek Mennyiség Hőmérséklet	(°C)	Idő (perc) Polcma-gasság
Friss cukkini szeletek, 1)	kb. 500 g 180 - 220 25 - 35 2

1) adjon hozzá egy teáskanál olívaolajat, hogy megelőzze a letapadást

Egyéb

Ételek Mennyiség Hőmérséklet(°C)	Idő (perc) Polcma-gasság
Fésűs csiga, fagyasztott kb. 300 g 180 - 220 15 - 25 2
Garnélárák bundában, fagyasztott kb. 200 g 180 - 220 15 - 25 2
Tintahal gyűrűk, fagyasztott kb. 250 g 180 - 220 15 - 25 2
Csirkefalatok, fagyasztott kb. 300 g 180 - 220 15 - 25 2
Halrudacskák, fagyasztott kb. 500 g 180 - 220 15 - 25 2

12.4 Információ a bevizsgáló intézetek számára

Ételek	Funkció	Hőmér-séklet (°C)	Tartozékok	Polcpozí-ció	Idő (perc)
Aprósütemény, 16 db/tepsi	Hagyományos sü-tés	160	Sütő tálca 3	20 - 30
Aprósütemény, 16 db/tepsi	Légkeveréses sü-tés	150	Sütő tálca 3	20 - 30
Aprósütemény, 16 db/tepsi	Hőlégbefúvás,nagy hőfok	160	Sütő tálca 1 + 3 30 - 40
Almáspite (2 sütőforma,átmérő: 20 cm, átlósan el-helyezve)	Hagyományos sü-tés	190	Huzalpolc 1	65 - 75
Almáspite (2 sütőforma,átmérő: 20 cm, átlósan el-helyezve)	Légkeveréses sü-tés	180	Huzalpolc 2	70 - 80
Piskótatészta (zsiradék nélkül)	Hagyományos sü-tés	180	Huzalpolc 2	20 - 30

Ételek Funkció Hőmér-		séklet (°C)	Tartozékok Polcpozí-ció	Idő (perc)
Piskótatészta (zsiradék nélkül)	Légkeveréses sü-tés	160 Huzalpolc 2 25 - 35
Piskótatészta (zsiradék nélkül)	Hőlégbefúvás, nagy hőfok	170 Huzalpolc 1 + 3 30 - 40
Linzer / omlós tészták Hagyományos sü-tés		140 Sütő tálca 3 15 - 30
Linzer / omlós tészták Légkeveréses sü-tés		140 Sütő tálca 3 20 - 30
Linzer / omlós tészták Hőlégbefúvás, nagy hőfok		140 Sütő tálca 1 + 3 15 - 30
Pirítós Grill + felső sütés 250 Huzalpolc 3 5 - 10
Marhahús hamburger ^1)	Infrasütés 250 huzalpolc vagy mély	tepsi	3 15 - 20	egyik oldal;10 - 15 má-sik oldal

1) Melegítse elő a sütőt 10 percig.

13. SÜTÖ – ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

13.1 Megjegyzések a tisztítással kapcsolatban

A sütő elejét meleg vizes és enyhe tisztítószeres puha ruhával tisztítsa meg.

A fémfelületek tisztítását speciális tisztítószerrel végezze.

Minden használat után alaposan tisztítsa meg a sütő belsejét. A lerakódott zsír vagy egyéb ételmaradék tüzet okozhat. A veszély mértéke nagyobb a grillező edény esetében.

Minden használat után tisztítsa és szárítsa meg a tartozékokat. Meleg vizes és tisztítószeres puha ruhát használjon. A tartozékokat tilos mosogatógépben tisztítani (a AirFry tálca kivételével).

A makacs szennyeződéseket az erre a célra kifejlesztett speciális sütötisztító szerrel tisztítsa meg.

A teflonbevonatú tartozékokat és az AirFry tálcát ne tisztítsa súroló hatású tisztítószerekkel vagy éles tárgyakkal.

13.2 A AirFry tálca tisztítása

1. Helyezze a AirFry tálcát a sütő tálcára.
2. Töltsön bele mosogatószeres forró vizet, és hagyja ázni.
3. A AirFry tálcát szivaccsal tisztítsa, illetve az ételmaradványok eltávolításához használjon kefét.
   A mosogatógépben való tisztítás is megengedett.

13.3 Rozsdamentes acél vagy alumínium sütők

A sütőajtó tisztításához csak nedves szivacsot vagy törlőruhát használjon. Puha ronggyal törölje szárazra.

Soha ne használjon acélgyapotot, savtartalmú vagy súroló hatású szereket, mivel azok károsíthatják a sütő felületét. A sütő kezelőpaneljét ugyanilyen elővigyázatosan tisztítsa meg.

13.4 A sütőtér mélyedésének tisztítása

A tisztítási eljárás eltávolítja a gözsütés után a sütötér bemélyedésében lerakódott vízkő maradványokat.

Javasoljuk, hogy a tisztítási eljárást a következő funkció legalább minden 5 - 10. ciklusa után végezze el: SteamBake.

1. Tegyen 250 ml fehér ecetet a sütő alján lévő sütőtér mélyedésébe.
   Legfeljebb 6%-os füszernövény nélküli ecetet használjon.
2. 30 percig hagyja környezeti hőmérsékleten, hogy az ecet feloldja a vízkőmaradványokat.
3. Egy puha kendővel és meleg vízzel tisztítsa meg a sütöteret.

13.5 A polctartók

A sütő tisztításához vegye ki a polctartókat.

VIGYÁZAT!

Legyen óvatos, amikor kiveszi a polctartókat.

1. Húzza el a polctartó elülső részét az oldalfaltól.

1. Húzza el a polctartó hátulját az oldalfaltól, majd vegye ki.

Az eltávolított tartozékokat az ellentétes sorrend betartásával szerelje vissza.

13.6 Hogyan használja: Víztisztítás

Ez a tisztítási eljárás pára segítségével könnyíti meg a zsír- és ételmaradékok eltávolítását a készülékből.

1. Töltsön vizet a sütötér bemélyedésébe: 250ml.
2. Állítsa be a funkciót.
3. Állítsa be a hömérsékletet 90 °C-ra.
4. Hagyja 30 perc ideig működni a készüléket.
5. Kapcsolja ki a készüléket.
6. Várja meg, hogy a készülék lehüljön. Puha törlőruhával törölje szárazra a sütöteret.

13.7 A sütő üveglapjainak le- és felszerelése

A tisztításhoz a belső üveglapok eltávolíthatók. Az üveglapok száma modellenként változik.

FIGYELMEZTETÉS!

A sütő ajtaját résnyire hagyja nyitva a tisztítási munka során. Ha teljesen kinyitja, akkor véletlen becsukódhat, és sérülést okozhat.

FIGYELMEZTETÉS!

Ne használja a készüléket az üveglapok nélkül.

1. Nyissa ki az ajtót körülbelül 30°-os szögbe. Az ajtó önmagától megáll az enyhén nyitott helyzetben.

1. Tartsa meg két oldalon az ajtó felső szélénél lévő ajtószegélyt (B), majd nyomja befelé, hogy elengedjen a kapocs tömítése.

1. Húzza előre a díszlécet az eltávolításhoz

FIGYELMEZTETÉS!

Amikor kiveszi az üveglapokat, a sütőajtó megpróbál becsukódni.

1. Tartsa meg az ajtó üveglapjait egyenként a felső szélüknél fogva, és felfele húzza ki öket.

2. Tisztítsa meg az üveglapokat mosószeres vízzel. Óvatosan törölje szárazra az üveglapot.

A tisztítás befejeztével tegye vissza az üveglapokat és a sütőajtót a helyére. Ismételje meg fordított sorrendben a fenti lépéseket. Először a kisebb lapot helyezze vissza, majd a nagyobbat.

VIGYÁZAT!

Ügyeljen arra, hogy a belső üveglapot megfelelően helyezze be a helyére.

13.8 A rekesz eltávolítása

FIGYELMEZTETÉS!

Ne tároljon gyúlékony anyagokat (pl. tisztítószert, műanyag zacskót, edényfogó kesztyút, papírt vagy tisztító aeroszolt) a rekeszben. A sütő használata közben a rekesz felmelegszik. Tüzveszély!

A sütő alatti rekesz a könnyebb tisztításhoz kivehető.

1. Ütközésig húzza ki a rekeszt.

1. Óvatosan emelje felfelé a rekeszt.

2. Húzza ki teljesen a rekeszt.

A rekesz visszahelyezéséhez fordított sorrendben hajtsa végre a fenti műveletet.

13.9 A sütőlámpa cseréje

FIGYELMEZTETÉS!

Vigyázat! Áramütés-veszély! Az izzó forró lehet.

1. Kapcsolja ki a sütöt. Várja meg, míg a sütő lehül.

2. Húzza ki a sütőt a hálózati aljzatból.

3. Tegyen egy kendőt a sütőtér aljára.

A hátsó sütővilágítás

1. Eltávolításhoz fordítsa el a lámpa üvegbúráját.

2. Tisztítsa meg az üvegbúrát.

3. Cserélje ki az izzót egy megfelelő, 300 °C-ig hőálló izzóra.

4. Szerelje fel az üvegbúrát.

14. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

14.1 Mi a teendő, ha ...

Probléma Lehetséges ok Megoldás
A szikragyújtó működtetésekor nincs szikra.	A főzőlap nincs csatlakoztatva az elektromos hálózathoz, vagy csatla- koztatása nem megfelelő.	Ellenőrizze, hogy a főzőlap megfe- lelően van-e csatlakoztatva az elekt- romos hálózathoz. Lásd a bekötési rajzot.
Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okoz-		za-e a meghibásodást. Ha a biztosí- ték többször is leolvad, hívjon szak- képzett villanyszerelőt.
Az égőfedél és a korona helytelenül illeszkedik.		Megfelelően illessze az égőfedelet és a koronát.
Begyújtás után azonnal kialszik a láng.	A hőelem nem melegszik fel eléggé.	A láng begyújtása után legfeljebb 10 másodpercig tartsa nyomva a szik- ragyújtó gombot.
A lánggyűrű egyenetlen. Az égőkoronát ételmaradványok zárják el.		Ellenőrizze, hogy a fúvóka nincs-e eltömődve, és az égőkorona tiszta- e.
Az égők nem működnek. Nincs gázellátás. Ellenőrizze a gáz csatlakozását.
A láng színe narancssárga vagy sárga.	A láng az égő egyes részein na- rancssárgának vagy sárgának tün- het. Ez normális jelenség.
A sütő nem melegszik fel. A sütő ki van kapcsolva. Kapcsolja be a sütőt.
Ab szükséges beállítások nincsenek beállítva.		Ellenőrizze, hogy a beállítások he- lyesek-e.
A lámpa nem működik. A lámpa hibás. Cserélje ki az izzót.
Gőz- és páralecsapódás az ételen és a sütőtérben.	Túl hosszú ideig hagyta az ételt a sütőben.	A sütés befejezése után az ételeket ne hagyja 15 - 20 percnél hosszabb ideig a sütőben.
Túl hosszú időbe telik az ételek el- készítése, vagy túl gyorsan elké- szülnek.	A hőmérséklet túl alacsony vagy túl magas.	Szükség esetén módosítsa a hő- mérsékletet. Kövesse a felhasználói kézikönyv utasításait.
A következő funkció használatakor a sütés eredményessége nem meg- felelő: SteamBake.	Nem kapcsolta be a SteamBake funkciót.	Lásd az alábbi szakaszt: „A követ- kező funkció bekapcsolása: Steam- Bake”.
Nem töltötte fel vízzel a sütőtér mé- lyedését.		Lásd az alábbi szakaszt: „A követ- kező funkció bekapcsolása: Steam- Bake”.
A sütötér mélyedésében levő víz nem forr fel.	A hömérséklet túl alacsony. Állítsa be a hömérsékletet legalább 110 °C-ra.Olvassa el a „Sütő - Hasznos taná-csok és javaslatok” c. fejezetet.
A víz kifolyik a sütötér mélyedésé-ből.	Túl sok víz van a sütötér mélyedé-sében.	Kapcsolja ki a sütöt, és győződjön meg arról, hogy a készülék lehült. A kifolyt vizet egy szivaccsal vagy ru-hával távolítsa el. Megfelelő mennyi-ségű vizet töltsön a sütötér mélye-désébe. Lásd az adott eljárást.

14.2 A szerviz számára szükséges adatok

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez.

A márkaszerviz számára szükséges adatok az adattáblán találhatóak. Az adattábla a sütőtér elülső keretén található. Ne távolítsa el az adattáblát a készülék sütöterének keretéről.

Javasoljuk, hogy írja ide az adatokat:

Modell (Mod.) ....

Termékszám (PNC) ....

Sorozatszám (S.N.) ....

15. ENERGIAHATÉKONYSÁG

15.1 Termékinformáció a főzőlapra vonatkozó EU Ecodesign előírásoknak megfelelően

Modellazonosító LKK560011X
Főzőlap típusa Szabadon álló tűzhely főzőlappal
Gázégők száma 4
Energiaosztály gázégőnként (EE gas burner)	Bal hátsó - Kisegítő nem alkalmazható %
	Jobb hátsó - Félgyors 55.3 %
	Jobb első - Félgyors 55.3 %
	Bal első - Gyors 55.5 %
Energiaosztály gázfőzőlap esetén (EE gas hob) 55.4 %

EN 30-2-1:Háztartási gázüzemű főzőkészülékek - 2-1 rész: Észszerű energiafelhasználás – Általános rész.

15.2 Főzőlap – Energiatakarékosság

A mindennapi főzés során energiát takaríthat meg, ha követi az alábbi tanácsokat.

- Víz melegítésekor csak a szükséges vízmennyiséget használja.

• Lehetőség szerint mindig tegyen fedőt a főzőedényre.

• Használat előtt ellenőrizze, hogy az égők és az edénytartók megfelelően vannak-e összeszerelve.

• A főzőedény aljának az égő méretének megfelelő átmérőjűnek kell lennie.

• A főzőedényt közvetlenül az égő fölé és annak közepére helyezze.
• Amikor a folyadék forrni kezd, csökkentse a lángot, hogy a folyadék enyhén gyöngyözzön.

- Ha lehetséges, használjon kuktát. Lásd annak használati útmutatóját.

15.3 Termékismertető és termékismertető lap az EU sütőre vonatkozó Ecodesign és Energiacímkézési Szabályzatának megfelelően

Gyártó neve Electrolux
Modellazonosító LKK560011X 943005614
Energiahatékonysági szám 94.9
Energiahatékonysági osztály A
Villamosenergia-fogyasztás normál terhelés, alsó + felső sütés mellett	0,84 kWh/ciklus
Energiafogyasztás normál terhelésnél, légkeveréses üzemmód mellett	0,75 kWh/ciklus
Sütöterek száma 1
Hőforrás Elektromosság
Hangerő 58 l
A sütő fajtája Szabadon álló tűzhely a belsejében sütővel
Tömeg 39.0 kg
IEC/EN 60350-1 - Háztartási elektromos főzőkészülékek – 1. rész: Tűzhelyek, sütők, gözsütők és grillezők - A teljesítmény mérésére szolgáló módszerek.

15.4 Sütő – Energiatakarékosság

Az alábbi tippek segítenek energiát megtakarítani a készülék használata során.

Gondoskodjon arról, hogy a készülék működése közben az ajtó legyen becsukva. Sütés közben ne nyissa ki túl gyakran a készülék ajtaját. Tartsa tisztán az ajtótömítést, és ügyeljen rá, hogy megfelelően legyen a helyére rögzítve.

Az energiatakarékosság javítása érdekében fém főzőedényeket, valamint sötét, nem tükröződő sütőformákat és tárolóedényeket használjon

Ne melegítse elő a készüléket sütés előtt, kivéve, ha ez kifejezetten ajánlott.

Ha egyszerre több ételt készít, a sütések közötti szünet legyen a lehető legrövidebb.

Légkeveréses sütés

Amikor csak lehetséges, a sütőfunkciókat légkeveréssel használja az energiatakarékosság érdekében.

Maradékhő

A 30 percnél hosszabb ideig tartó sütés során a befejezés előtt 3 - 10 perccel csökkentse a készülék hőmérsékletét a minimum értékre. A készülékben levő maradékhő tovább folytatja a sütést.

Használja a maradékhőt az étel melegen tartásához vagy más ételek felmelegítéséhez.

Ételek melegen tartása

A maradékhőt használhatja az étel melegen tartásához. Ehhez válassza a lehető legalacsonyabb hőmérséklet-beállítást.

Konvekciós levegő (nedves)

A funkciót arra tervezték, hogy energiát takarítson meg a sütés során. További részletekért olvassa el a „Készülék – napi

használat" fejezet Sütöfunkciók című szakaszát.

15.5 Termékismertető az energiafogyasztáshoz és a megfelelő alacsony energiafogyasztású üzemmód eléréséhez szükséges maximális időhöz

Energiafogyasztás kikapcsolt üzemmódban 0.3 W

A készülék automatikus alacsony energiafogyasztású üzemmódjának eléréséhez szükséges maxi- 20 perc mállis idő

16. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott készüléket ne

dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

electrolux.com
