Kaubamärk	Electrolux
Mudel	LIB60420CK
Toote tüüp	Sisseehitatav induktsioonpliit
Mõõtmed (L x S x K)	59 cm x 52 cm x 4.8 cm
Ligikaudne kaal	12 kg
Toiteallikas	220-240 V / 400 V 2N, 50/60 Hz, 6.9 kW
Küttetsoonide arv	4 induktsioontsooni
Küttetsoonide läbimõõdud	Ees vasak: 21 cm, Taga vasak: 14.5 cm, Ees parem: 14.5 cm, Taga parem: 18 cm
Booster funktsioon	Jah, ajutine aktiveerimine iga tsooni jaoks
Automaatne väljalülitus	Jah, turvalisus pärast tegevusetust või ülekuumenemist
Nuppude lukustus	Jah, nuppude lukustus ja laste turvalukk
Jääksoojuse indikaator	Jah, sümbol H
Toitehaldus	Jah, automaatne võimsuse jaotamine
Pinna materjal	Klaaskeraamika
Puhastamine	Kasutage spetsiaalset kaabitsat ja klaaskeraamika puhastusvahendit
Remonditavus	Volitatud teenindus, originaalvaruosad
Laste turvalisus	Jah, aktiveerimine puutetundliku nupuga
Energiatarbimine	177,0 Wh/kg (pliit)
Seerianumber	949 492 519 00
Kaasasolevad tarvikud	Toitekaabel, kasutusjuhend

Korduma kippuvad küsimused - LIB60420CK ELECTROLUX

Kuidas aktiveerida laste turvalukk?

Lülitage pliit sisse nupuga ⏻, ilma küttetasemete valikuta. Vajutage 4 sekundiks nuppu . Ekraanile ilmub L. Lülitage pliit välja.

Mida tähendab kuvatav 'F' küttetsoonil?

Kuvatav F näitab, et nõu ei sobi või puudub, või selle läbimõõt on liiga väike. Kasutage induktsiooniga sobivat nõu ja kontrollige selle mõõtmeid.

Kuidas kasutada Booster funktsiooni?

Valige küttetsoon, seadke küttetase maksimumini, seejärel vajutage nuppu ^ kuni ekraanile ilmub P. Booster töötab maksimaalselt 4 minutit.

Kas ma saan kasutada alumiiniumnõusid sellel pliidil?

Ei, alumiiniumist, vasest, messingist, klaasist, keraamikast või portselanist nõud ei sobi induktsioonile. Kasutage malmist, terasest, emailitud terasest või roostevabast terasest nõusid.

Kuidas puhastada klaaskeraamilist pinda?

Eemaldage kohe mustus, nagu suhkur või sulanud plastik, spetsiaalse kaabitsaga. Lubja ja plekkide jaoks kasutage niisket lappi mitteabrasiivse pesuainega, seejärel pühkige pehme lapiga.

Mida teha, kui pliit lülitub välja ja kostub piiks?

Tõenäoliselt on puutetundlikule nupule sattunud ese. Eemaldage see. Kui piiks on pidev, kontrollige elektrilist ühendust. Kui probleem püsib, võtke ühendust teenindusega.

Kuidas keelata helisignaalid?

Lülitage pliit välja. Vajutage 3 sekundiks nuppu ⏻, seejärel 3 sekundiks nuppu . Kasutage eesmist paremat nuppu, et lülitada helirežiimi sisse/välja.

Mis on selle pliidi energiatarbimine?

Pliidi energiatarbimine on 177,0 Wh/kg vastavalt standardile IEC/EN 60350-2. Väärtused tsooni kohta varieeruvad 174,2 kuni 177,2 Wh/kg.

Mida teha, kui kuvatakse vilkuvad kaks küttetaset?

See tähendab, et Toitehaldus on aktiivne. Võimsust vähendatakse automaatselt elektrilise piiri järgimiseks. Vajadusel vähendage käsitsi ühe tsooni taset.

Kuidas aktiveerida nuppude lukustus toiduvalmistamise ajal?

Seadke esmalt soovitud küttetase, seejärel vajutage nuppu . Ekraanile ilmub L. Lukustuse eemaldamiseks vajutage uuesti nuppu .

KASUTUSJUHEND LIB60420CK ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet: www.electrolux.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....98
2. OHUTUSJUHISED....100
3. PAIGALDAMINE.... 102
4. TOOTE KIRJELDUS.... 104
5. IGAPÄEVANE KASUTAMINE....105
6. VIHJEID JA NÄPUNÄITEID....107
7. PUHASTUS JA HOOLDUS....108
8. VEAOTSING.... 109
9. TEHNILISED ANDMED....110
10. ENERGIATÕHUSUS....111
11. JÄÄTMEKÄITLUS.... 111

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

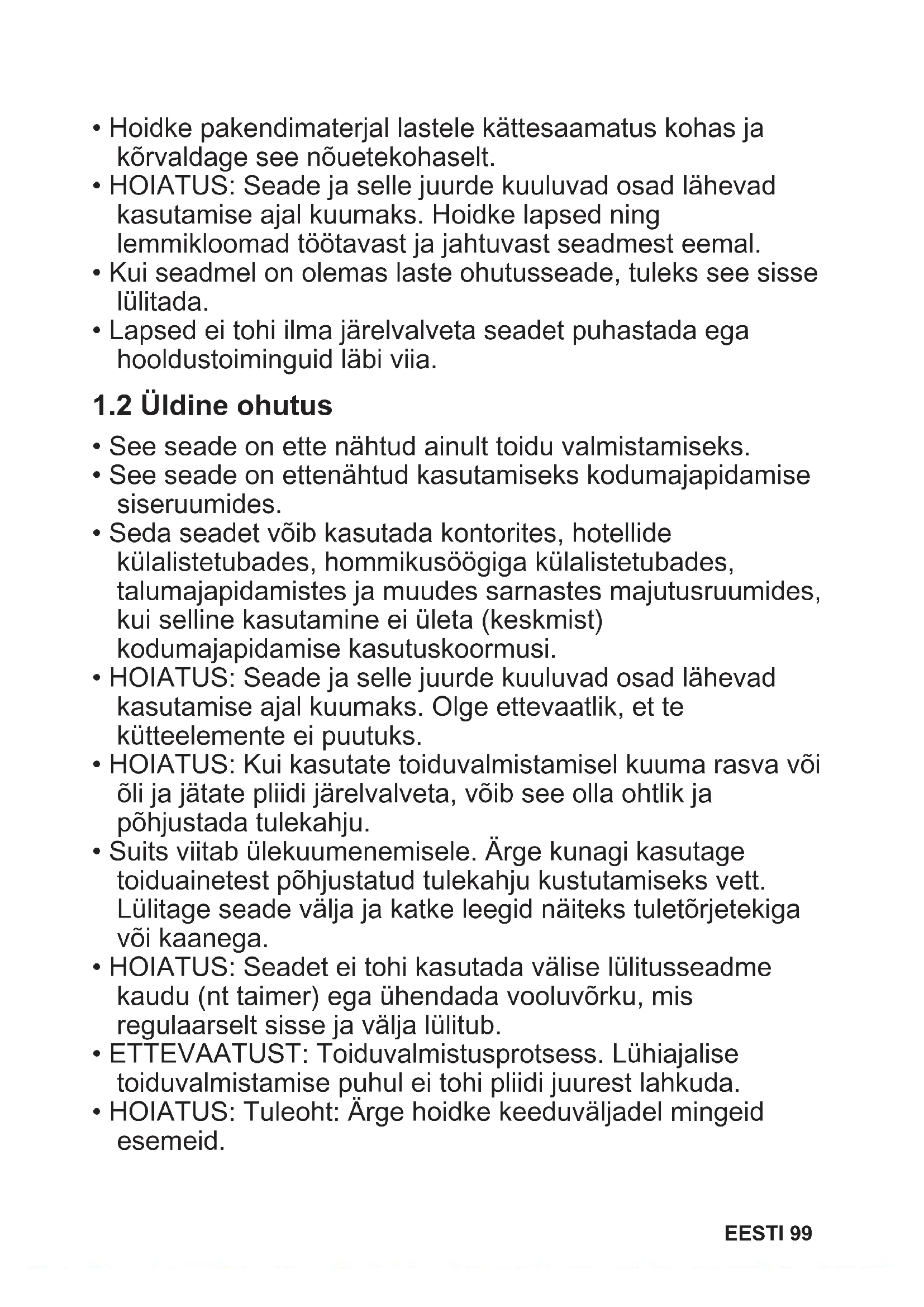

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

- Jälgige, et lapsed ei mängiks seadmega.

• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.

• HOIATUS: Kui kasutate toiduvalmistamisel kuuma rasva või õli ja jätate pliidi järelvalveta, võib see olla ohtlik ja põhjustada tulekahju.

- Suits viitab ülekuumenemisele. Ärge kunagi kasutage toiduainetest põhjustatud tulekahju kustutamiseks vett. Lülitage seade välja ja katke leegid näiteks tuletõrjetekiga või kaanega.

• HOIATUS: Seadet ei tohi kasutada välise lülitusseadme kaudu (nt taimer) ega ühendada vooluvõrku, mis regulaarselt sisse ja välja lülitub.

- ETTEVAATUST: Toiduvalmistusprotsess. Lühiajalise toiduvalmistamise puhul ei tohi pliidi juurest lahkuda.

• HOIATUS: Tuleoht: Ärge hoidke keeduväljadel mingeid esemeid.

• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Pärast kasutamist lülitage nupu abil pliidi element välja; ärge jääge lootma üksnes keedunõu detektorile.
• Kui klaaskeraamiline/klaasist pind on mõranenud, lülitage seade välja ja eemaldage vooluvõrgust. Juhul, kui seade on vooluvõrku ühendatud harukarbi abil, lülitage seade elektrivõrgust välja pealüliti kaudu. Mölemal juhul võtke ühendust teeninduskeskusega.
• Kui toitejuhe on kahjustatud, laske see ohutuse tagamiseks asendada tootja esindajal, tema volitatud hooldekeskuses või kvalifitseeritud isikul.
  • HOIATUS: Kasutage ainult selliseid pliidi kaitsevõresid, mis on seadme tootja poolt valmistatud või tootja poolt heaks kiidetud ja kasutusjuhendis loetletud, või seadmega kaasasolevaid pliidi kaitsevõresid. Ebasobiva kaitsevõre kasutamine võib kaasa tuua õnnetuse.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

HOIATUS!

Kehavigastuse või seadme kahjustamise oht.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

• Tihendage kapi lõikepinnad hermeetikuga, et niiskus ei tekitaks pundumist.
• Kaitske seadme põhja auru ja niiskuse eest.
• Årge paigaldage seadet ukse kõrvale ega akna alla. Vastasel korral võivad tulised anumad ukse või akna avamisel seadme pealt maha kukkuda.
• Kõigi seadmete põhjas on jahutusventilaator.
• Kui seade paigaldatakse sahtli kohale:
• Ärge hoidke seal väikseid esemeid või pabereid, mida õhupuhasti võib sisse imeda, sest see võib kahjustada jahutusventilaatorit või jahutussüsteemi.

– Jälgige, et seadme põhja ja lahtris olevate asjade vahele jääks vähemalt 2 cm vaba ruumi.

- Eemaldage köik seadme alla kappi paigaldatud eralduspaneelid.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Kõik elektriühendused peab tegema kvalifitseeritud elektrik.
• Seade peab olema maandatud kui sümbol (Pei ole trükitud andmesildile.
• Enne iga toimingu alustamist veenduge, et seade on vooluvõrgust lahutatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitekaablite või -pistikute kasutamisel (kui see on asjakohane) võib kontakt liigselt kuumeneda.
• Kasutage öiget elektrivörgu kaablit.
• Ärge laske elektrivõrgu kaablil keerduda.
• Veenduge, et löögikaitse on paigaldatud.
  • Paigaldage kaablile tömbetökise klamber.
• Veenduge, et toitekaabel või -pistik (kui see on asjakohane) ei puutu vastu kuuma seadet või toidunõusid, kui seadme pistikupessa ühendate.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Vältige toitepistiku ja -kaabli kahjustamist (kui see on asjakohane). Kahjustatud toitekaabli vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse löpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.

• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• Ärge muutke seadme tehnilisi omadusi.
• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui on olemas).
  • Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Pärast iga kasutuskorda lülitage keedualad „välja“.
• Ärge pange keeduväljadele söögiriistu ega kastrulikaant. Need võivad muutuda kuumaks.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Kui seadme pinda peaks tekkima mõra, tuleb seade kohe vooluvõrgust eemaldada. See hoiab ära elektrilöögi.
• Inimesed, kellel on südamestimulaator, peaksid töötavatest induktsiooniväljadest hoiduma vähemalt 30 cm kaugusele.
• Kui panete toitu kuuma öli sisse, vöib see pritsida.
• Ärge kasutage alumiiniumfooliumi ega muid materjale toiduvalmistuspinna ja keedunõu vahel, välja arvatud juhul, kui selle seadme tootja on määranud teisiti.
• Kasutage ainult selle seadme jaoks tootja poolt ettenähtud lisatarvikuid.

HOIATUS!

Tulekahju ja plahvatuse oht.

- Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamiseks rasva või õli, vältige

nende kokkupuudet leekide või kuumutatud esemetega.

• Väga kuumast ölist eralduvad aurud vöivad pöhjustada iseeneslikku süttimist.
• Toidujääke sisaldav kasutatud öli võib põhjustada tulekahju madalamal temperatuuril, kui esmakordselt kasutatav öli.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme kahjustamise oht.

• Ärge hoidke tuliseid nõusid juhtpaneelil.
• Årge pange kuuma panni katet pliidiklaaspinnale.
• Ärge laske nõul kuivaks keeda.
• Olge ettevaatlik ja ärge laske esemetel ega keedunõudel seadmele kukkuda. Pind võib kahjustuda.
• Årge aktiveerige keeduväljasid tühjade keedunõudega ega ilma keedunõudeta.
• Valumalmist või kahjustatud põhjaga kööginõud võivad tekitada klaasile/ klaaskeraamikale kriimustusi. Tõstke alati esemed üles, kui peate neid pliidiplaadil liigutama.

2.4 Puhastus ja hooldus

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.

• Lülitage seade välja ja laske sel enne puhastamist jahtuda.

• Ärge kasutage seadme puhastamiseks veepihustit ega aurupuhastit.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid, kui pole märgitud teisiti.

2.5 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.6 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Enne paigaldamist

Enne pliidi paigaldamist kirjutage üles järgmised andmesildil olevad andmed. Andmesilt asub seadme korpuse põhjal.

Seerianumber ......

3.2 Integreeritud pliidid

Integreeritud pliiti võib kasutada alles pärast seda, kui see on paigutatud sobivasse standardile vastavasse sisseehitatud mööblisse ja tööpinda.

3.3 Ühenduskaabel

• Pliit tarnitakse koos ühendusjuhtme. Ühenduskaabli tohib paigaldada ainult kvalifitseeritud elektrik.
• Kui toitekaabel on kahjustunud, tuleb see asendada kaablitüübiga: H05V2V2-F või samaväärsele mis talub 90 °C või

kõrgemat temperatuuri. Võtke ühendust volitatud teeninduskeskusega.

Ühenduskaabli tohib välja vahetada ainult kvalifitseeritud elektrik.

- Seade töötab kas 50 Hz või 60 Hz juures ega vaja kvalifitseeritud elektrikult lisatoiminguid sageduste vahetamiseks.

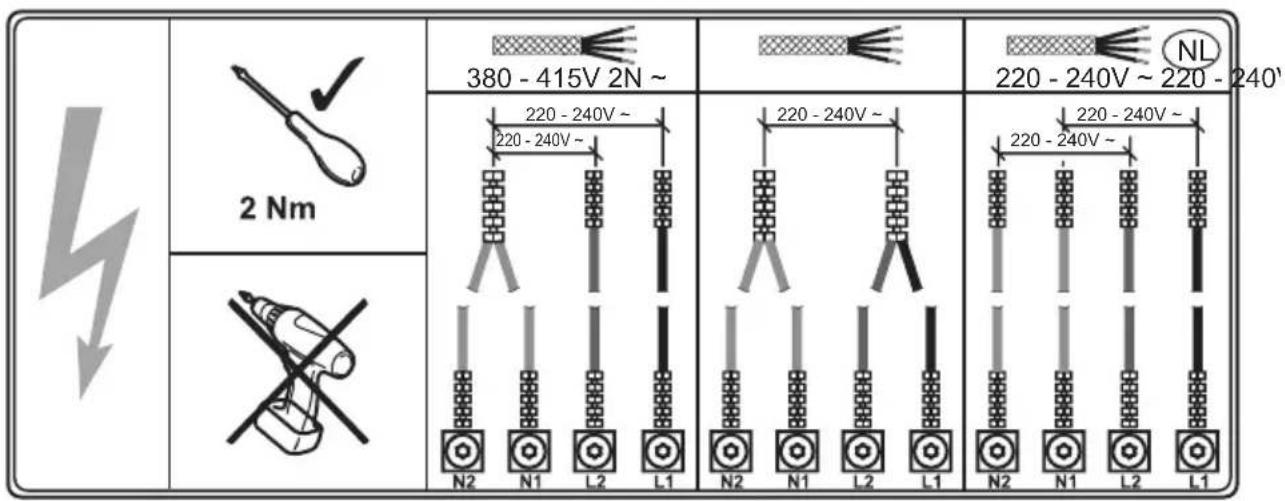

3.4 Pliidi ühendusskeem

Juhtmete värvid

N2 N1 L2 L1

Sinine Sinine - hall Pruun Must

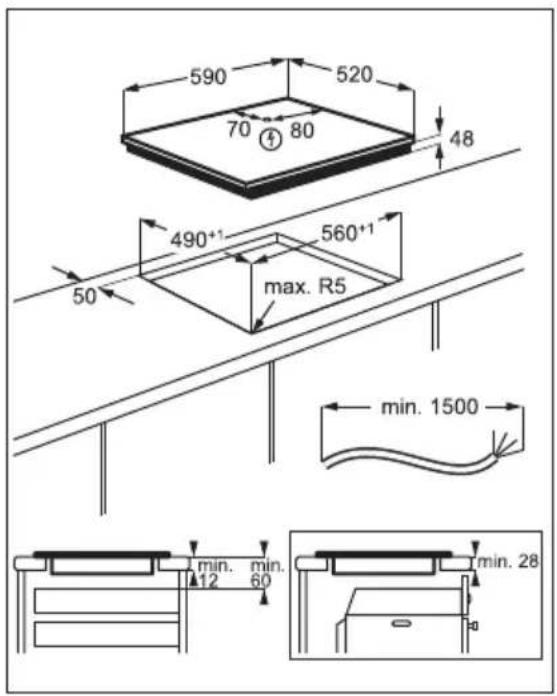

3.5 Monteerimine

Kui paigaldate pliidi ōhupuhasti alla, vaadake ōhupuhasti paigaldusjuhistest, milline peab olema seadmete vaheline minimaalne kaugus.

Kui seade paigaldatakse sahtli kohale, võivad seal olevad esemed toiduvalmistamise ajal pliidi ventilatsiooni tõttu soojaks minna.

Leidke videoõpetus "Kuidas paigaldada Electroluxi induktsioonpliiti – töölaua paigaldamine", tippides otsinguaknasse alloleval joonisel toodud täispika nime.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Induktsioonkeeduväli
2 Juhtpaneel

4.2 Juhtpaneeli paigutus

Kasutage seadmega töötamiseks sensorvälju. Ekraanid, indikaatorid ja helid annavad teada, millised funktsioonid on sees.

	Sensorväli Funktsioon Märkus
1	➊	Sees / Väljas Pliidiplaadi sisse- ja väljalülitamiseks.
2	➁	Lukk / Lapselukk Juhtpaneeli lukustamiseks/avamiseks.
3	➎	- Keeduvälja valimiseks.
4	- Soojusastme näit Soojusastme näitamiseks.
5	/	- Soojusastme määramiseks.

4.3 Soojusastme näit

Ekraan Kirjeldus
0	Keeduväli on välja lülitatud.
1 - 9	Keeduväli on sisse lülitatud.
P	Booster on sees.
E + number	Tegemist on rikkega.
H	Keeduväli on ikka veel tuline (jääkkuumus).
L	Lukk / Lapselukk on sees.
F	Sobimatu või liiga väike nõu, või ei ole keeduväljal üldse nõud.
-	Automaatne väljalülitus on sees.

5. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Sisse- ja väljalülitamine

Pliidi sisse- või väljalülitamiseks puudutage 1 sekundi vältel Ⓔ

5.2 Automaatne väljalülitus

Funktsioon seiskab pliidi automaatselt, kui:

• kõik keedualad on välja lülitatud,
• pärast pliidi käivitamist ei määrata soojusastet,
• kui juhtpaneelile on midagi maha läinud või asetatud (nõu, lapp vms) ja seda pole sealt 10 sekundi jooksul eemaldatud. Kõlab helisignaal ja pliit lülitub välja. Eemaldage objekt või puhastage juhtpaneel.
• Pliit läheb liiga kuumaks (nt nõu on kuivalt plaadil). Enne kui pliiti uuesti kasutama hakkate, laske keedualal maha jahtuda.
• kasutate sobimatut keedunõud. Sümbol F süttib ja 2 minuti pärast lülitub keeduväli automaatselt välja.

- te pole keeduala välja lülitanud või soojusastet muutnud. Mõne aja mõödudes süttib ja pliit lülitub välja.

Soojusastme ja pliidi väljalülitusaja vaheline seos:

Soojusaste Pliit lülitub välja pä-rast

1 - 2 6 tundi

3 - 4 5 tundi

5 4 tundi

6 - 9 1,5 tundi

5.3 Keeduvälja valimine

Keeduvälja valimiseks puudutage keeduväljale vastavat sensorvälja Ekraanil kuvatakse soojusaste

5.4 Soojusaste

Valige keeduväli.

Soojusastme suurendamiseks puudutage

A. Soojusastme vähendamiseks puudutage V. Keeduvälja väljalülitamiseks puudutage samaaegselt ja .

H Niikaua kui indikaator on sees, kaasneb põletusoht jääkkuumuse tõttu.

Induktsioonkeeduväljad toodavad toiduvalmistamiseks vajalikku kuumust otse keedunõude põhjas. Klaaskeraamikat kuumutatakse kööginõude kuumusega.

Indikaator Hülitub sisse, kui keeduväli on kuum.

Indikaatorid võivad sisse lülituda ka:

• külgnevatel keeduväljadel, isegi juhul, kui te neid parajasti ei kasuta,
• kui keedunõu pannakse külmale keeduväljale,
• kui pliit on deaktiveeritud, kuid keeduväli on endiselt kuum.

Indikaator kaob, kui keeduala on jahtunud.

5.6 Booster

See funktsioon võimaldab induktsiooniga keedualadel rohkem võimsust kasutada. Funktsiooni saab induktsioonkeeduala jaoks sisse lülitada ainult piiratud ajaks. Pärast seda lülitub induktsioonkeeduala automaatselt tagasi kõrgeimale soojusastmele.

Vt jaotist "Tehnilised andmed".

Keeduala jaoks funktsiooni sisselülitamiseks: valige esmalt keeduväli ja seejärel maksimaalne soojusaste. Puudutage ∧, kuni Ⓡsüttib.

Funktsiooni väljalülitamiseks: puudutage

5.7 Lukk

Keeduväljade kasutamise ajal saate juhtpaneeli lukustada. See hoiab ära soojusastme kogemata muutmise.

Valige köigepealt soojusaste.

Funktsiooni sisselülitamiseks: puudutage süttib 4 sekundiks.

Funktsiooni väljalülitamiseks: puudutage. Süttib viimati kasutatud soojusaste.

Pliidi väljalülitamisel lülitub välja ka see funktsioon.

5.8 Lapselukk

See funktsioon hoiab ära pliidiplaadi juhusliku sisselülitamise.

Funktsiooni sisselülitamiseks: käivitage pliit abil. Ärge valige soojusastet. Puudutage 4 sekundit. slittib. Lülitage pliit välja abil.

Funktsiooni väljalülitamiseks: käivitage pliit ① abil. Ärge valige soojusastet. Puudutage 4 sekundit. Süttib. Lülitage pliit välja abil.

Funktsiooni ignoreerimiseks ühe toiduvalmistamise ajaks: lülitage pliit sisse ① abil. §üttib. Puudutage 4 sekundi vältel. Valige soojusaste 10 sekundi jooksul. Pliiti saab nüüd kasutada. Kui lülitate pliidi välja ② abil, on funktsioon jälle sees.

5.9 OffSound Control (Helide aktiveerimine ja inaktiveerimine)

Lülitage pliit välja. Vajutage 3 sekundit nuppu ①. Vajutage 3 sekundit nuppu Ekraanil kuvatakse b eesmisel vasakul keeduväljal ja või eesmisel paremal keeduväljal.

Puudutage tagumise parema keeduvälja anduriala, et valida üks järgmistest:

• helid on väljas
• helid on sees

Kui funktsioon on seatud valikule ,kuulete heli ainult järgmistel juhtudel:

• puudutades ①;
• pliidiplaadil on tõrge.

5.10 Toitehaldus

Kui mitu ala on aktiivsed ja tarbitav võimsus ületab toitepinge piirväärtuse, jagab see funktsioon saadaoleva võimsuse kõigi keedualade vahel. Pliit reguleerib kuumusastmeid, et kaitsta kodupaigaldiste kaitsmeid.

• Kui pliit saavutab maksimaalse saadaoleva võimsustaseme (vt andmesilti), vähendatakse automaatselt keeduala võimsust.
• Viimati valitud keeduala kuumusaste on alati esmane prioriteet. Järelejäänud

võimsus jagatakse eelnevalt aktiveeritud keedualade vahel valimisele vastupidises järjekorras.

• Ekraanil olev soojusastme näit lülitub ümber algselt valitud soojusastme ja vähendatud soojusastme vahel.
• Oodake, kuni ekraani vilkumine lakkab või vähendage viimati valitud keeduala kuumusastet. Keedualad jätkavad töötamist väiksema kuumusastmega. Vajaduse korral muutke keedualade kuumusastet käsitsi.

6. VIHJEID JA NÄPUNÄITEID

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Keedunõud

Induktsioonaladel tekitab tugev elektromagnetväli kööginõus kuumuse väga kiiresti.

Kasutage induktsioonaladega sobivaid nõusid.

• Keedunõu põhi peaks olema võimalikult paks ja tasane.
• Enne panni asetamist pliidiplaadile kontrollige, kas selle põhi on kuiv ja puhas.
• Kriimustuste vältimiseks ärge libistage ega hõõruge nõusid keraamilisel klaasil.

Keedunõu materjal

• sobiv: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhjaga (vastava tootjapoolse tähistusega).
• mittesobiv: alumiinium, vask, messing, klaas, keraamika, portselan.

Keedunõud võib induktsioonpliidiplaadil kasutada, kui:

• vesi hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.
• magnet tömbub keedunõu põhjale.

Keedunōu mōōtmed

• Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega.
• Keeduala tõhusus sõltub keedunõu läbimõõdust. Minimaalsest väiksema põhjaga keedunõu kasutab keeduvälja saadaolevat võimsust ainult osaliselt.
• Nii ohutuse kui ka optimaalsete toiduvalmistulemuste huvides ärge kasutage keedunõusid, mis on suuremad jaotises "Keedualade spetsifikatsioon" nimetatutest. Vältige toiduvalmistamise ajal keedunõude hoidmist juhtpaneeli läheduses. See võib mõjutada juhtpaneeli funktsioneerimist või võib juhuslikult aktiveerida pliidiplaadi funktsioonid.

Vt jaotist "Tehnilised andmed".

6.2 Kasutamisega kaasnevad helid

Kui kuulete:

• pragisevat heli: nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).
• vilinat: kasutatakse ühte või mitut keeduvälja suurel võimsusel ja nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).
• surinat: kasutatakse suurt võimsust.
• klöpsumist: elektrilülitused.
• sisinat, suminat: ventilaator töötab.

Need helid on normaalsed ega ole märgiks pliidi rikkest.

6.3 Toiduvalmistamise rakenduste näited

Soojusastmete ja keeduvälja tarbitava energia vahel ei ole otsest seost. Soojusastet suurendades ei suurene energiatarve proportsionaalselt. See tähendab, et

keskmise soojusastmega keeduväli kasutab vähem kui poolt oma võimsusest.

Tabelis olevad andmed on üksnes suunavad.

Kuumusastme Kasutage järgmiseks: Aeg	Näpunäited(min.)
1 Toidu soojashoidmiseks. vastavalt	vajadusele	Pange nõule alati kaas peale.
1 - 2 Hollandi kaste; sulatamine: või, šoko-laad, želatiin.	5 - 25 Segage aeg-ajalt.
2 Tahkemaks muutmine: kohevad omle-tid, küpsetatud munad.	10 - 40 Küpsetage kaanega.
2 - 3 Riisi ja piimatoitude keetmine vaiksel tulel, valmistoidu soojendamine.	25 - 50 Vedeliku kogus peab olema riisi kogu-sest vähemalt kaks korda suurem, pii-matoite tuleb poole valmistamise järel segada.
3 - 4 Hautage köögivilju, kala, liha. 20 - 45 Lisage paar supilusikatäit vett. Kont-rollige protsessi ajal vee kogust.
4 - 5 Aurutage kartuleid ja muid köögivilju. 20 - 60 Katke poti põhi 1–2 cm veega. Kont-rollige protsessi ajal veetaset. Hoidke potil kaas peal.
4 - 5 Suurema koguse toidu, hautiste ja sup-pide valmistamine.	60 - 150 Kuni 3 l vedelikku koos koostisosade-ga.
6 - 7 Kerge praadimine: eskalopid, vasikali-hast cordon bleu, kotletid, karbonaad, vorstid, maks, keedutainas, munad, pannkoogid, sõõrikud.	vastavalt vajadusele	Vajadusel keerake ümber.
7 - 8 Tugev praadimine, kartulipannkoogid, seljatükid, steigid.	5 - 15 Vajadusel keerake ümber.
9 Keetke vesi, keetke pasta, pruunistage liha (guljašš, hautatud liha, frittige friikartulid).
[IMAGE]	Keetke suures koguses vett. Booster on sisse lülitatud.

7. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Üldteave

• Puhastage pliiti iga kord pärast kasutamist.

• Kasutage alati puhta põhjaga nõusid.

• Kriimustused või tumedad plekid pinnal ei mõjuta kuidagi pliidi tööd.

• Kasutage pliidi pinna jaoks sobivat puhastusvahendit.
• Kasutage spetsiaalse klaasikaabitsat.

7.2 Pliidi puhastamine

- Eemaldage kohe: sulanud plast, plastkile, sool, suhkur ja suhkrut sisaldavad

toiduained, vastasel korral võib kinnikõrbenud mustus pliiti kahjustada. Püüdke vältida toidu pinnale kõrbemist. Asetage spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage selle tera pliidi pinnal.

- Eemaldage, kui pliit on piisavalt jahtunud: katlakiviringid, veeringid, rasvaplekid, metalse läikega plekid.

Puhastage pliiti niiske lapi ja mitteabrasiivse pesuainega. Pärast puhastamist kuivatage pliiti pehme lapiga.

- Metalse läikega pleki eemaldamine:: kasutage vee ja äädika lahust ja puhastage selles niisutatud lapiga pliidipinda.

8. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu
Pliidiplaati ei saa käivitada või ka-sutada.	Pliidiplaat ei ole elektrivõrku ühenda-tud või ühendus ei ole korralik.	Kontrollige, kas pliidiplaat on õigesti elektrivõrku ühendatud.
Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on kait-se. Kui kaitse korduvalt uuesti vallan-dub, võtke ühendust elektrikuga.
Te ei vali 10 sekundi jooksul soojus-astet.		Käivitage pliidiplaat uuesti ja seadke soojusaste vähemalt 10 sekundi jook-sul.
Puudutasite samaaegselt 2 või ena-mat puuteala.		Puudutage ainult ühte puuteala.
Juhtpaneelil on vesi või rasvaplekid. Puhastage juhtpaneel.
Võite kuulda pidevat helisignaali. Elektriühendus ei ole nõuetekohane. Eemaldage pliidiplaat vooluvõrgust.Laske kvalifitseeritud elektrikul ühen-dused üle kontrollida.
Kostab helisignaal ja pliidiplaat lülitub välja.Pliidiplaadi välja lülitumisel kos-tab helisignaal.	Olete asetanud midagi ühele või enamale andurialale.	Eemaldage andurialadelt mistahes esemed.
Pliidiplaat lülitub välja. Olete asetanud midagi andurialale1.		Eemaldage andurialalt mistahes ese-med.
Jääkkuumuse indikaator ei lülitu sisse.	Ala ei ole kuum, sest see töötas vaid lühikest aega või andur on kahjustu-nud.	Kui ala kuumutamiseks kulub liiga pal-ju aega, siis pöörduge volitatud teenin-duskeskusesse.
Soojusaste lülitub ühelt astmelt teisele.	Toitehaldus on sees. Vt jaotist "Igapäevane kasutamine".
Juhtpaneeli on kuum puudutada. Kööginõu on liiga suur või on paigu-tatud juhtpaneelile liiga lähedale.		Võimalusel asetage suured nõud tagu-mistele väljadele.

Probleem Võimalik põhjus Kõrvaldamise abinõu
Kui puudutate paneeli andurala-sid, puudub heli.	Helid on välja lülitatud. Lülitage heli sisse. Vt jaotist "lgapäe-vane kasutamine".
L hakkab tööle.	Lapselukk või Lukk on sees. Vt jaotist "lgapäevane kasutamine".
F hakkab tööle.	Alal ei ole ühtegi keedunõud. Asetage alale kõöginõu.
Kasutate ebasobivat nõud. Kasutage ainult induktsioonpliidile so-
Nõu põhja läbimõõt on liiga väike. Kasutage sobivate mõõtudega keedu-nõusid. Vt jaotist "Tehnilised andmed".
E ja number lülitub sisse.	Pliidiplaadil on tõrge. Lülitage pliidiplaat välja ja käivitage

8.2 Kui te ei leia lahendust ...

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega. Esitage andmed andmesildilt. Esitage ka kolmetäheline klaaskeraamika kood (see asub klaaspinna

nurgas) ja ilmuv veateade. Veenduge, et kasutasite pliidiplaati õigesti. Vastasel juhul on hooldustehniku või edasimüüja poolt teostatav hooldus tasuline ka garantiiaja jooksul. Teavet garantiiperioodi ja volitatud hoolduskeskuste kohta leiate garantiivihikust.

9. TEHNILISED ANDMED

9.1 Andmesilt

Mudel LIB60420CK Tootekood (PNC) 949 492 519 00

Tüüp 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50/60 Hz

Induktsioon 6.9 kW Valmistatud: Rumeenia

Seerianr 6.9 kW

ELECTROLUX

9.2 Keeduväljade tehnilised näitajad

Keeduväli Nimivõimsus (mxsoojusaste) [W]	Booster [W] Booster maksi-mumkestus[min]	Kööginõu läbi-mõõt [mm]
Vasak eesmine 2200 2400 4 125 - 210
Vasak tagumine 1400 1500 4 125 - 145
Parem eesmine 1400 1500 4 125 - 145
Parem tagumine 1700 1800 4 150 - 180
Keeduväljade võimsus võib tabelis toodud andmetest veidi erineda. See muutub olenevalt keedunõude matrejalist ja mõõtmetest.	Parimate tulemuste saamiseks kasutage nõusid, mille läbimõõt ei ole tabelis toodust suurem.

10. ENERGIATÕHUSUS

10.1 Tooteteave

Mudeli tunnus LIB60420CK
Pliidi tüüp Sisseehitatud pliit
Toidukuumtöötlemisvööndite arv 4
Kuumutustehnoloogia Induktsioon
Ringikujuliste toidukuumtöötlemisvööndite läbimõõt (Ø)	Vasak eesmine	21.0 cm
	Vasak tagumine	14.5 cm
	Parem eesmine	14.5 cm
	Parem tagumine	18.0 cm
Toidukuumtöötlemisvööndi energiatarbimine (EC electric cooking)	Vasak eesmine	174.2 Wh/kg
	Vasak tagumine	177.2 Wh/kg
	Parem eesmine	177.2 Wh/kg
	Parem tagumine	177.2 Wh/kg
Pliidi energiatarbimine (EC electric hob) 177.0 Wh/kg

IEC / EN 60350-2 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 2. osa: Pliidiplaadid – Toimivuse mõõtemeetodid.

Alljärgnevate soovituste järgimisel saate igapäevase toiduvalmistamise ajal energiat säästa.

• Kui kuumutate vett, kasutage ainult vajalikku kogust.
  • Võimalusel pange nõule alati kaas peale.
• Pange nõu otse keeduala keskele.
• Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust.

11. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake

elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga ähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või

pöörduge abi saamiseks kohalikku omavalitsusse.
