ECC83443CZ - Pliit ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatud pliit koos integreeritud õhupuhastiga
Bränd	Electrolux
Mudel	ECC83443CZ
Küttetsoonide arv	4 (induktsioon)
Tehnoloogia	Induktsioon
Koguvõimsus	7,35 kW
Toide	220-240 V / 400 V 2N, 50 Hz
Erifunktsioonid	PowerBoost, Bridge, Paus, Lukustus, Sisselülitamise lukk, Auto Breeze, AUTO õhupuhasti režiim, Taimer, Minutilugeja, OptiHeat Control (jääksoojuse indikaator)
Integreeritud õhupuhasti	3 kiiruse taset + Boost, rasvafilter (mittevahetatav), pika kasutuseaga söefilter (regereeritav kuni 8 korda)
Puhastamine	Klaaspind kriimustuskindla kattega, õhupuhasti – alumiiniumrest, tilgakandik
Ohutus	Automaatne väljalülitumine, nõude tuvastamine, paneeli lukustus, sisselülitamise lukk, jääksoojuse indikaator
Energiatarve (pliit)	185,1 Wh/kg
Energiatõhususe klass (õhupuhasti)	A+
Garantii	Vastavalt tootja tingimustele – vt garantiibrošüüri

Korduma kippuvad küsimused - ECC83443CZ ELECTROLUX

Kuidas PowerBoost funktsiooni sisse lülitada?

PowerBoost sisselülitamiseks valitud küttetsoonil vajuta P sümbolit. Funktsioon töötab piiratud aja (nt vasakpoolsete tsoonide puhul 10 minutit), seejärel lülitub automaatselt maksimaalsele küttevõimsusele. Väljalülitamiseks muuda küttevõimsuse seadet.

Mida teha, kui pliit ei reageeri puudutusele?

Kontrolli, kas Lukustus või Sisselülitamise lukk on sisse lülitatud (indikaator tabaluku sümboli kohal). Kui jah, vajuta ja hoia tabaluku sümbolit 3 sekundit, et lukustus eemaldada. Võimalik, et paneel on määrdunud – puhasta seda niiske lapiga.

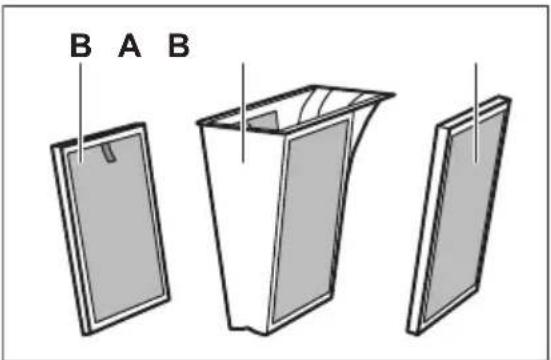

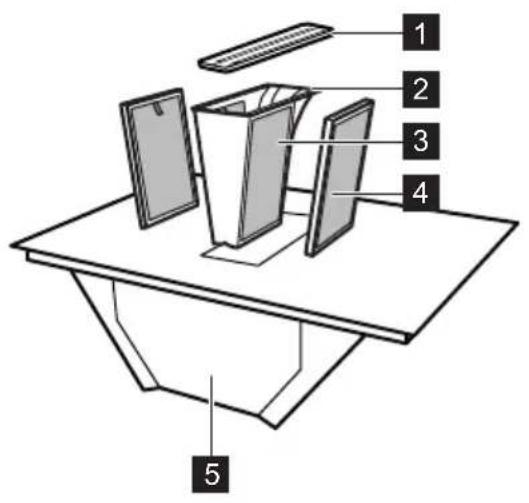

Kuidas puhastada õhupuhasti filtrit?

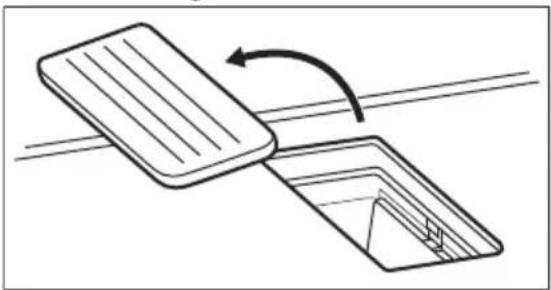

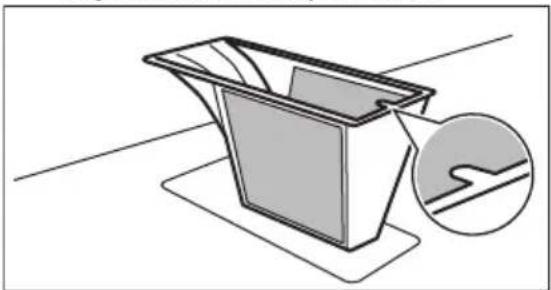

Eemalda rest ja rasvafiltri korpus. Pese rasvafiltrit koos korpusega käsitsi soojas vees pehme pesuvahendiga või nõudepesumasinas (standardtsükkel). Pika kasutuseaga söefiltreid pese käsitsi ainult vees (ilma pesuvahendita) või nõudepesumasinas temperatuuril 65-70°C ilma pesuvahendita. Pärast pesemist jäta kuivama.

Kuidas regereerida pika kasutuseaga söefiltrit?

Pärast söefiltri puhastamist (vt puhastamise küsimust) aseta see eelsoojendatud ahju 100°C juures 120 minutiks (ilma ventilaatorita). Pärast regereerimist aseta filter tagasi ja lähtesta loendur, vajutades lühidalt teavituse sümbolit. Maksimaalselt saab regereerida 8 korda (umbes 3 aastat).

Mida tähendab vilkuv sümbol E numbriga ekraanil?

Sümbol E + number tähistab pliidi viga. Lülita pliit välja ja oota 30 sekundit, seejärel lülita uuesti sisse. Kui viga kordub, ühenda pliit toiteallikast lahti 30 sekundiks ja ühenda uuesti. Kui see jätkub, võta ühendust volitatud teenindusega.

Kuidas seadistada pliidi võimsusepiiragu?

Sisene menüüsse: vajuta ja hoia nuppu ① 3 sekundit, seejärel vajuta ja hoia ⚡. Eesmisel taimeril kuvatakse P. Kasuta +/- nuppe, et valida võimsustase vahemikus P15 (1500 W) kuni P73 (7350 W). Väljumiseks vajuta ①.

Kuidas kasutada Bridge funktsiooni?

Bridge funktsioon ühendab kaks vasakpoolset küttetsooni üheks suureks tsooniks. Sisselülitamiseks sea esmalt küttevõimsus ühele vasakpoolsele tsoonile, seejärel vajuta ☐ sümbolit. Nüüd saad kasutada suurt nõu, mis katab mõlemad tsoonid. Väljalülitamiseks vajuta uuesti ☐.

Kuidas käivitada õhupuhasti AUTO režiim?

Veendu, et pliit on sisse lülitatud. Vajuta AUTO sümbolit – selle kohale ilmub indikaator. Õhupuhasti reguleerib automaatselt ventilaatori kiirust vastavalt küttetsoonide temperatuurile. Režiimi tundlikkust saad muuta seadete menüüs (sümbol H, valikud H1-H4). Väljalülitamiseks vajuta uuesti AUTO.

Mis on Auto Breeze funktsioon?

Auto Breeze on funktsioon, mis pärast küpsetamise lõppu ja pliidi väljalülitamist hoiab õhupuhasti ventilaatorit minimaalsel kiirusel kuni 20 minutit, et eemaldada järelejäänud lõhnad. See on vaikimisi sisse lülitatud. Saab välja lülitada seadete menüüs (sümbol dF, seadista --).

Kuidas juhtpaneel lukust vabastada?

Kui paneel on lukustatud (indikaator tabaluku sümboli kohal), vajuta ja hoia lukustuse sümbolit 3 sekundit, kuni indikaator kaob. Kui toimib Sisselülitamise lukk, lülita esmalt pliit sisse nupuga ①, seejärel vajuta ja hoia lukustuse sümbolit 3 sekundit.

KASUTUSJUHEND ECC83443CZ ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet leiate: www.electrolux.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....2
2. OHUTUSJUHISED....5
3. PAIGALDAMINE....7
4. TOOTE KIRJELDUS....11
5. ENNE ESIMEST KASUTAMIST....13
6. IGAPÄEVANE KASUTAMINE....13
7. LISAFUNKTSIOONID.... 17
8. NÕUANDED JA SOOVITUSED....19
9. PUHASTAMINE JA HOOLDUS 21
10. TÖRKEOTSING....24
11. TEHNILISED ANDMED....26
12. ENERGIATÕHUSUS....27
13. JÄÄTMEKÄITLUS....29

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

- Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise

puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Jälgige, et lapsed ei mängiks seadmega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.
  • HOIATUS: Kui kasutate toiduvalmistamisel kuuma rasva või õli ja jätate pliidi järelvalveta, võib see olla ohtlik ja põhjustada tulekahju.

• Suits viitab ülekuumenemisele. Ärge kunagi kasutage toiduainetest põhjustatud tulekahju kustutamiseks vett. Lülitage seade välja ja katke leegid näiteks tuletõrjetekiga või kaanega.
  • HOIATUS: Seadet ei tohi kasutada välise lülitusseadme kaudu (nt taimer) ega ühendada vooluvõrku, mis regulaarselt sisse ja välja lülitub.

• ETTEVAATUST: Toiduvalmistusprotsess. Lühiajalise toiduvalmistamise puhul ei tohi pliidi juurest lahkuda.
  • HOIATUS: Tuleoht: Ärge hoidke keeduväljadel mingeid esemeid.

• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Ärge kasutage seadme puhastamiseks veepihustit ega aurupuhastit.
• Pärast kasutamist lülitage nupu abil pliidi element välja; ärge jääge lootma üksnes keedunõu detektorile.
  • HOIATUS: Kui pind on mõranenud, lülitage võimaliku elektrilöögi vältimiseks seade välja. Juhul, kui seade on vooluvõrku ühendatud harukarbi abil, lülitage seade elektrivõrgust välja pealüliti kaudu. Mõlemal juhul võtke ühendust teeninduskeskusega.
• Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.
• Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.
• Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.
• Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt ja eemaldage seadmelt kogunenud rasvasetted.
• Kui toitejuhe on kahjustatud, laske see ohutuse tagamiseks asendada tootja esindajal, tema volitatud hooldekeskuses või kvalifitseeritud isikul.
• Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt

ülepinge III kategoorias sätestatud tingimustele.

Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• HOIATUS: Kasutage ainult selliseid pliidi kaitsevõresid, mis on seadme tootja poolt valmistatud või tootja poolt heaks kiidetud ja kasutusjuhendis loetletud, või seadmega kaasasolevaid pliidi kaitsevõresid. Ebasobiva kaitsevõre kasutamine võib kaasa tuua õnnetuse.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

HOIATUS!

Kehavigastuse või seadme kahjustamise oht.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Tihendage kapi lõikepinnad hermeetikuga, et niiskus ei tekitaks pundumist.
• Kaitske seadme põhja auru ja niiskuse eest.
• Ärge paigaldage seadet ukse kõrvale ega akna alla. Vastasel korral võivad tulised anumad ukse või akna avamisel seadme pealt maha kukkuda.
• Ärge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.
• Kinnisel paigaldamisel peab ventilaatori väljalaskeava asetsema otse vastu seina või olema eraldatud täiendava kapiseinaga, et vältida juurdepääsu ventilaatori labadele.

• Kõigi seadmete põhjas on jahutusventilaator.
- Kui seade paigaldatakse sahtli kohale:
– Ärge hoidke seal väikseid esemeid või pabereid, mida õhupuhasti võib sisse imeda, sest see võib kahjustada jahutusventilaatorit või jahutussüsteemi.
– Jälgige, et seadme põhja ja lahtris olevate asjade vahele jääks vähemalt 2 cm vaba ruumi.
- Eemaldage köik seadme alla kappi paigaldatud eralduspaneelid.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Kõik elektriühendused peab tegema kvalifitseeritud elektrik vastavalt ühendusskeemile või paigaldusjuhendile.
• Väljatõmbesüsteemi paigaldamise korral ja kui lisaseadmed on olemas või kohustuslikud (seinaventiil, aknalüliti ja/või akna avaja), peab elektriühendused tegema kvalifitseeritud elektrik vastavalt ühendusskeemile või paigaldusjuhendile.
  • Seade peab olema maandatud
• Enne iga toimingu alustamist veenduge, et seade on vooluvõrgust lahutatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitekaablite või -pistikute kasutamisel (kui

see on asjakohane) vöib kontakt liigselt kuumeneda.

• Kasutage öiget elektrivõrgu kaablit.
• Ärge laske elektrivõrgu kaablil keerduda.
• Veenduge, et löögikaitse on paigaldatud.
• Paigaldage kaablile tömbetökise klamber.
• Veenduge, et toitekaabel või -pistik (kui see on asjakohane) ei puutu vastu kuuma seadet või toidunõusid, kui seadme pistikupessa ühendate.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Vältige toitepistiku ja -kaabli kahjustamist (kui see on asjakohane). Kahjustatud toitekaabli vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• Ärge muutke seadme tehnilisi omadusi.
• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui on olemas).
• Veenduge, et ventilatsiooniavad pole kinni. Ventilatsiooni peab regulaarselt kontrollima kvalifitseeritud isik.

• Ärge jätke töötavat seadet järelvalveta.

• Pärast iga kasutuskorda lülitage keedualad „välja“.

• Årge pange keeduväljadele söögiriistu ega kastrulikaant. Need võivad muutuda kuumaks.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Kui seadme pinda peaks tekkima mõra, tuleb seade kohe vooluvõrgust eemaldada. See hoiab ära elektrilöögi.
• Inimesed, kellel on südamestimulaator, peaksid töötavatest induktsiooniväljadest hoiduma vähemalt 30 cm kaugusele.
• Kui panete toitu kuuma öli sisse, vöib see pritsida.
• Kui integreeritud õhupuhasti töötab, ärge kunagi kasutage avatud leeki.
• Ärge kasutage alumiiniumfooliumi ega muid materjale toiduvalmistuspinna ja keedunõu vahel, välja arvatud juhul, kui selle seadme tootja on määranud teisiti.
• Kasutage ainult selle seadme jaoks tootja poolt ettenähtud lisatarvikuid.

HOIATUS!

Tulekahju ja plahvatuse oht.

• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamiseks rasva või õli, vältige nende kokkupuudet leekide või kuumutatud esemetega.
• Väga kuumast ölist eralduvad aurud võivad põhjustada iseeneslikku süttimist.
• Toidujääke sisaldav kasutatud öli vöib pöhjustada tulekahju madalamal temperatuuril, kui esmakordselt kasutatav öli.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme kahjustamise oht.

• Põletuste vältimiseks ärge hoidke tuliseid nõusid juhtpaneelil.
• Ärge pange kuuma panni katet pliidiklaaspinnale.

• Ärge laske nõul kuivaks keeda.

• Olge ettevaatlik ja ärge laske esemetel ega keedunõudel seadmele kukkuda. Pind võib kahjustuda.

• Ärge aktiveerige keeduväljasid tühjade keedunõudega ega ilma keedunõudeta.
• Ârge kunagi eemaldage võret või õhupuhasti filtrit, kui integreeritud õhupuhasti või seade töötab.
• Ärge kunagi kasutage integreeritud õhupuhastit ilma õhupuhasti filtrita.
• Ärge katke integreeritud õhupuhasti sisendava kööginõudega.
• Ärge avage põhjakaant, kui integreeritud õhupuhasti või seade töötab.
• Kinnijäämise ärahoidmiseks ärge asetage väikseid või kergeid esemeid integreeritud õhupuhasti lähedale.
• Valumalmist või kahjustatud põhjaga kööginõud võivad tekitada klaasile/ klaaskeraamikale kriimustusi. Tõstke alati esemed üles, kui peate neid pliidiplaadil liigutama.

2.4 Puhastus ja hooldus

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Lülitage seade välja ja laske sel enne puhastamist jahtuda.
• Puhastage seadet sooja vee ja niiske pehme lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage

abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid, kui pole märgitud teisiti.

2.5 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.6 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
  • Lahutage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Enne paigaldamist

Enne pliidi paigaldamist kirjutage üles järgmised andmesildil olevad andmed. Andmesilt asub seadme korpuse põhjal.

Seerianumber ......

3.2 Integreeritud pliidid

Integreeritud pliiti võib kasutada alles pärast seda, kui see on paigutatud sobivasse standardile vastavasse sisseehitatud mööblisse ja tööpinda.

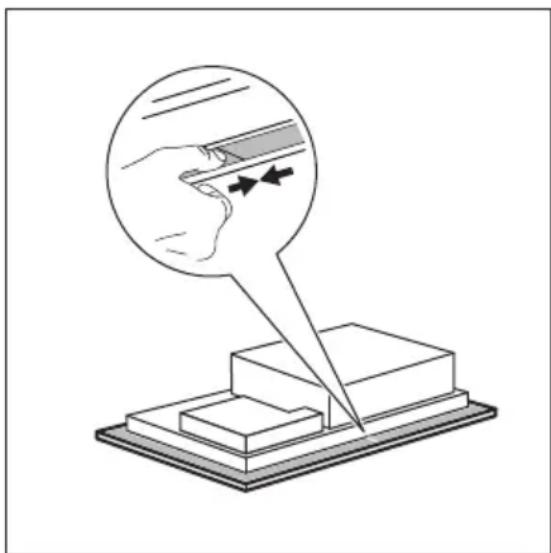

3.3 Tihendi kinnitamine

1. Puhastage tööpind väljalõigatud ala ümber.
2. Kinnitage pliidi alumise serva küljes olev 2x6 mmtihendiriba klaaskeraamilise välimise serva ümber. Årge seda venitage. Veenduge, et tihendusriba otsad asetsevad pliidi ühe külje keskel.
3. Tihendiriba lõikamisel lisage paar millimeetrit varupikkust.
4. Ühendage tihendiriba otsad.

INTEGREERITUD PAIGALDAMINE

1. Puhastage tööpinna valtsid (täisnurksed astmed).
2. Lõigake olemasolev 3x10 mm tihendiriba 4 ribaks. Ribad peavad olema sama pikkusega kui valtsid.
3. Löigake ribade otsad 45° nurga all. Need peaksid mahtuma täpselt valtside nurkadesse.
4. Kinnitage ribad valtsidele. Ärge venitage tihendiribasid. Ühendamisel ärge seadke tihendiribade otsi teineteise peale.
   Kui olete pliidiplaadi kohale asetanud, tihendage klaaskeraamilise plaadi ja tööpinna vahele jääv pilu silikooniga. Veenduge, et silikoon ei satuks klaaskeraamika alla.

3.4 Monteerimine

Pliidiplaadi kokkupaneku kohta leiate üksikasjalikku teavet paigaldusjuhendist.

Järgige pliidiplaadi ühendusskeemi ja aknalüliti ühendusskeemi (kui see on olemas), mis on esitatud paigaldusraamatus ja/või pliidiplaadi all olevatel siltidel.

Ainult valitud riikides

Väljalasketoru paigaldamise korral võib olla vajalik aknalüliti (pidage nõu volitatud tehnikuga). See tuleb osta eraldi, kuna see ei kuulu õhupuhasti komplekti. Aknalüliti peab paigaldama volitatud elektrik. Vaadake paigaldusjuhendit.

Kui seade paigaldatakse sahtli kohale, võivad seal olevad esemed toiduvalmistamise ajal pliidi ventilatsiooni tõttu soojaks minna.

Leidke videoõpetus „Kuidas paigaldada Electroluxi õhupuhastiga induktsioonpliidiplaati“, sisestades

otsinguaknasse järgneval joonisel toodud täispika nime.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Seadet tuleb alati kasutada köigi tarnekomplektis olevate filtritega.

Enne esmakordset kasutamist veenduge, et pika kasutusajaga söefiltrid asetatakse korpuse sisse nii, et käepidemed on suunatud sissepoole. Vaadake jaotist "Õhupuhasti filtrite puhastamine". Pärast filtrikorpuse kokkupanekut asetage see õhupuhasti süvendisse ja paigaldage õhupuhastile võre.

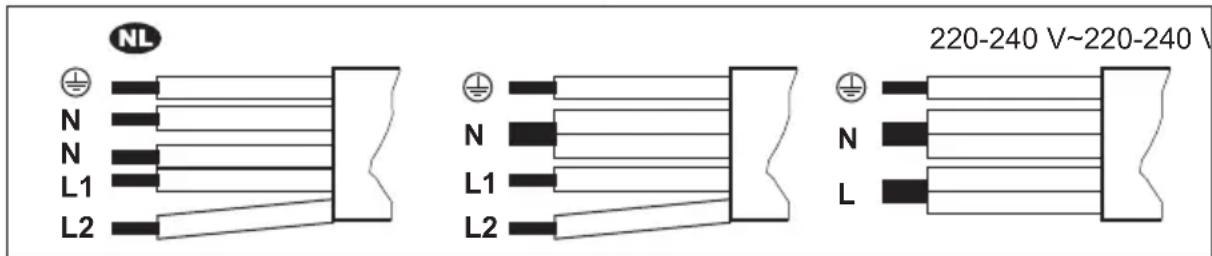

3.5 Ühenduskaabel

• Pliit tarnitakse koos ühendusjuhtme.
• Kahjustatud toitekaabli asendamiseks kasutage kaablitüüpi, mis talub 125 °C või kõrgemat temperatuuri.
• Ühe juhtme läbimõõt peab olema minimaalselt 1,5 mm ^2 .
• Pöörduge lähimasse teeninduskeskusesse. Ühenduskaabli tohib välja vahetada ainult kvalifitseeritud elektrik.

HOIATUS!

Kõik vajalikud elektritööd peab tegema kvalifitseeritud elektrik.

ETTEVAATUST!

Ühendamine kontaktpistikute kaudu on keelatud.

ETTEVAATUST!

Ärge puurige ega jootke juhtmeotsi. See on keelatud.

ETTEVAATUST!

Ärge ühendage kaablit ilma kaabliotsa muhvita.

Ühefaasiline ühendus

1. Eemaldage kaabliotsa muhv mustalt ja pruunilt juhtmelt.

2. Eemaldage osa isolatsiooni mustalt ja pruunilt kaabliotsalt.

3. Ühendage mustade ja pruunide kaablite otsad.
4. Paigaldage igale jagatud juhtmeostale (vajalik on spetsiaalne tööriist) uus kaabliotsa muhv.

NL ühendus

1. Eemaldage kaabliotsa muhv sinistelt juhtmetelt.

2. Eemaldage osa isolatsiooni sinistelt kaabliotstelt.

3. Paigaldage igale juhtmeotsale (vajalik on spetsiaalne tööriist) uus kaabliotsa muhv.

220 - 240 V\~

Kahefaasiline ühendus: 400 V2N\~ Ühefaasiline ühendus: 220 - 240 V\~

5x1,5 mm² 5x1,5 mm² või 4x2,5 mm² 5x1,5 mm² või 3x4 mm²

Roheline - kollane Roheline - kollane Roheline - kollane

N Sinine ja sinine N Sinine ja sinine N Sinine ja sinine

L1 Must L1 Must L Must ja pruun
L2 Pruun L2 Pruun

4. TOOTE KIRJELDUS

4.1 Toote ülevaade

1 Võre
2 Rasvafiltri korpus
3 Rasvafilter (mitte-eemaldatav)
4 Pika kasutusajaga söefilter
5 Tilgaalus (õhupuhasti süsteemi all)

6 Pliit
7 Öhukanali adapter
8 Õhukanali adapter tagaseinale

4.2 Keeduala paigutus

1 Induktsioonkeeduväli
2 Juhtpaneel
3 Öhupuhasti

4.3 Juhtpaneeli paigutus

Kasutage seadmega töötamiseks sensorvälju. Ekraanid, indikaatorid ja helid annavad teada, millised funktsioonid on sees.

Kriimustusvastasel klaaspinnal on ainulaadne viimistlustekstuur, mis võib muuta kasutajaliidese sümbolite ja elementide kuvamist erinevates valgustingimustes.

	Sen-sorväli	Funktsioon Kirjeldus
1	➊	Sees / Väljas Seadme sisse- ja väljalülitamiseks.
2	||	Paus Funktsiooni sisse- ja väljalülitamiseks.
3	💡	Taimer Funktsiooni seadmiseks.
4	+/-	- Aja pikendamiseks või lühendamiseks.
5	- Taimerinäidik Aja näitamiseks minutites.
6	☐	Bridge Funktsiooni sisse- ja väljalülitamiseks.
7	AUTO Ôhupuhasti automaatne režiim Funktsiooni sisse- ja väljalülitamiseks.
8	💡	Õhupuhasti käsitsirežiim	Funktsiooni sisse-/väljalülitamiseks ja ventilaatori 3 kii-rustaseme vahel ümber lülitumiseks.
9	💡	Boost	Funktsiooni sisse- ja väljalülitamiseks.
10	- Juhtriba	Soojusastme määramiseks.
11	P	PowerBoost	Funktsiooni sisselülitamiseks.
12	💡	Lukk / Lapselukk	Juhtpaneeli lukustamiseks/avamiseks.

4.4 Ekraani indikaatorid

Indikaator	Kirjeldus
+ number	Ilmnes tõrge.
	Pika kasutusajaga süsinikfilter vajab regenereerimist.

Indikaator Kirjeldus

OptiHeat Control (3-astmeline jääkkuumuse indikaator): jätka toiduvalmistamist / hoia soojas / jääkkuumus.

5. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Võimsuse piirang

Võimsuse piirang määratleb, pliidiplaadi poolt kasutatava koguvõimsuse majapidamise elektrikaitsmete võimsuse piirides. Pliidiplaat on vaikimisi seatud võimalikult suurele võimsusastmele.

Võimsusastme vähendamiseks või suurendamiseks:

1. Menüüsse sisenemine: vajutage ja hoidke 3 sekundit nuppu ⏻Vajutage ja hoidke nuppu 🔒
2. Vajutage esikülje taimeril ⏻ kuni ilmub P.
3. Puudutage taimeril nuppu , et valida võimsusaste.

4. Väljumiseks vajutage nuppu .① Võimsustasemed

Vt jaotist "Tehnilised andmed".

ETTEVAATUST!

Veenduge, et valitud võimsus vastab maja elektrikaitsele.

• P73 - 7350 W
  • P15 - 1 500 W
• P20 - 2 000 W
  • P25 - 2 500 W
  • P30 - 3 000 W
  • P35 - 3 500 W
  • P40 - 4 000 W
  • P45 - 4 500 W
  • P50 - 5 000 W
• P60 - 6 000 W

6. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Sisse- ja väljalülitamine

Pliidiplaadi sisse- ja väljalülitamiseks vajutage ja hoidke nuppu ⚠

6.2 Kööginõu tuvastamine

See funktsioon näitab keedunõude olemasolu pliidiplaadil ja lülitab keeduväljad välja, kui toiduvalmistamise ajal kööginõusid ei tuvastata.

Kui asetate kööginõud keeduväljale enne kuumutustaseme valimist, siis süttib 0 kohal indikaator.

Kui eemaldate kööginõud sisselülitatud keeduväljalt ja asetate need ajutiselt kõrvale, hakkavad vastava juhtriba kohal olevad näidikud vilkuma. Kui te ei aseta kööginõusid sisselülitatud keeduväljale tagasi 120 sekundi jooksul, lülitub keeduväli automaatselt välja.

Toiduvalmistamise jätkamiseks asetage kööginõud kindlasti näidatud ajavahemiku jooksul keeduväljale tagasi.

6.3 Keeduväljade kasutamine

Pange nõu valitud keeduvälja keskele. Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega.

Optimaalseks soojusülekandeks kasutage keedunõusid, mille põhja läbimõõt on sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised andmed" > "Keeduvälja spetsifikatsioon"). Veenduge, et kasutate induktsioonpliidi jaoks sobivaid keedunõusid. Lisateavet erinevate nõutüüpide kohta leiate jaotisest "Vihjeid ja näpunäiteid".

Kriimustuskindlal klaasipinnal on ainulaadne viimistlustekstuur, mis suurendab kriimustuskindlust. Hõõrdumine kööginõude ja klaaspinna vahel võib tekitada müra.

Bridge funktsiooni abil saate toitud valmistada kahele keeduväljale korraga asetatud suurte kööginõudega. Nõu peab katma mõlema keeduvälja keskmeid, kuid ei tohi ületada tähistatud ala. Kui nõu jääb kahe keeduala keskosade vahele, ei lülitu Bridge funktsioon sisse.

1. Vajutage juhtribal soovitud kuumusastet. Juhtimisriba kohal olevad indikaatorid ilmuvad kuni valitud kuumuse seadistustasemeni.
2. Küpsetusala välja lülitamiseks vajutage 0.

6.5 PowerBoost

See funktsioon võimaldab induktsiooniga keedualadel rohkem võimsust kasutada. Funktsiooni saab induktsioonkeeduala jaoks sisse lülitada ainult piiratud ajaks. Pärast seda lülitub induktsioonkeeduala automaatselt tagasi kõrgeimale soojusastmele.

Vt jaotist "Tehnilised andmed".

Keeduala jaoks funktsiooni sisselülitamiseks: puudutage P.

Funktsiooni väljalülitamiseks: muutke soojusastet.

6.6 OptiHeat Control (3-astmeline jääkkuumuse indikaator)

HOIATUS!

☐ / ☐ Niikaua kui indikaator on sees, kaasneb põletusoht jääkkuumuse töttu.

Induktsioonkeeduväljad toodavad toiduvalmistamiseks vajalikku kuumust otse keedunõude põhjas. Klaaskeraamikat kuumutatakse kööginõude kuumusega.

Indikaatorid lülituvad sisse, kui keeduväli on kuum. Need näitavad kasutatavate keeduväljade jääkkuumuse taset:

- jätka valmistamist,

- soojashoidmine,

- jääkkuumus.

Indikaatorid võivad sisse lülituda ka:

• külgnevatel keeduväljadel, isegi juhul, kui te neid parajasti ei kasuta,
• kui keedunõu pannakse külmale keeduväljale,
• kui pliit on deaktiveeritud, kuid keeduväli on endiselt kuum.

Indikaator kaob, kui keeduala on jahtunud.

6.7 Taimeri seadistamine

Pöördloendur

Kasutage seda funktsiooni selleks, et määrata, kui kaua keeduväli ühe toiduvalmistusseansi ajal töötama peab.

Kõigepealt valige keeduvälja kuumutustase ja seejärel funktsioon.

1. Vajutage nuppu . Taimeri ekraanile ilmub 00.
2. Aja seadmiseks (00–99 minutit) vajutage nuppu +või . —
3. Vajutage taimeri käivitamiseks nuppu või oodake 3 sekundit. Taimer alustab mahaloendust.

Aja muutmiseks: seadke küpsetusaeg nupuga ja vajutage nuppu vär.

Funktsiooni väljalülitamiseks: seadke küpsetusaeg nupuga ja vajutage nuppu —. Järelejäänud aega loetakse maha väärtuseni 00.

Kui taimer lõpetab mahaloenduse, kõlab helisignaal ja 00 hakkab vilkuma. Keeduala deaktiveerub. Signaali ja vilkumise peatamiseks vajutage mistahes sümbolit.

Minutilugeja

Seda funktsiooni saate kasutada, kui pliit on sisse lülitatud, kuid keeduväljad ei tööta. Kuumutustasemeks näidatakse 00.

1. Vajutage nuppu .
2. Aja valimiseks vajutage vol. — Kui taimer lõpetab mahaloenduse, kõlab helisignaal ja 00 hakkab vilkuma. Signaali ja

vilkumise peatamiseks vajutage mistahes sümbolit.

Funktsiooni väljalülitamiseks: vajutage nuppu ja . Järelejäänud aega loetakse maha väärtuseni 00.

6.8 Toitehaldus

Kui mitu ala on aktiivsed ja tarbitav võimsus ületab toitepinge piirväärtuse, jagab see funktsioon saadaoleva võimsuse kõigi keedualade vahel. Pliit reguleerib kuumusastmeid, et kaitsta kodupaigaldiste kaitsmeid.

• Kui pliit saavutab maksimaalse saadaoleva võimsustaseme (vt andmesilti), vähendatakse automaatselt keeduala võimsust.
• Esmalt valitud keeduala kuumusastmel on alati prioriteet. Järelejäänud võimsus jagatakse eelnevalt aktiveeritud keedualade vahel vastavalt valimise järjekorrare.
• Vähendatud võimsusega keedualade puhul hakkab juhtriba vilkuma ja näitab maksimaalseid võimalikke kuumusastmeid.
• Oodake, kuni ekraani vilkumine lakkab või vähendage viimati valitud keeduala kuumusastet. Keedualad jätkavad töötamist väiksema kuumusastmega. Vajaduse korral muutke keedualade kuumusastet käsitsi.
• Ôhupuhasti on alati võimsusallikana saadaval.

6.9 Öhupuhasti funktsioonid

HOIATUS!

Vt ohutust käsitlevaid peatükke.

Käsitsirežiim

Õhupuhasti võib töötada toiduvalmistamise ajal koos pliidiplaadiga ning ka väljalülitatud pliidiplaadi korral.

1. Ōhupuhasti aktiveerimiseks vajutage nuppu 🍼.

Kõlab helisignaal ja sümboli kohal asuvad indikaatorid süttivad.

1. Reguleerige ventilaatori kiirust vastavalt vajadusele, vajutades sümbolit. Indikaatorid muutuvad vastavalt ventilaatori hetkekiirusele.
2. Ōhupuhasti väljalülitamiseks vajutage korduvalt nuppu, ikuni sümboli kohal olevad indikaatorid kaovad.

AUTO

Funktsioon reguleerib ventilaatori kiirust automaatselt keeduvälja temperatuuri järgi. Funktsioon on tavaliselt vaikimisi aktiveeritud.

AUTO režiimis saab valida ventilaatori nelja kiiruse vahel: H1–H4 (väike kuni intensiivne). H4 on vaikimisi seatud. Režiimi saate muuta seadetes. Vaadake „Menüü struktuur“.

Funktsiooni saate sisse lülitada ajal, mil pliidiplaat on sisse lülitatud ja ükski keeduala pole aktiivne või mis tahes hetkel toiduvalmistamise ajal.

i

Kui lülitate funktsiooni sisse siis, kui pliidiplaat on välja lülitatud, ükski keeduala ei ole sisse lülitatud ja juhtpaneelil ei ole jääksoojust näha, lülitub funktsioon möne sekundi pärast iseenesest välja.

1. Pliidiplaadi sisselülitamiseks hoidke nuppu allavajutatud asendis.
2. Kui funktsioon ei ole vaikimisi sisse lülitatud, vajutage selle aktiveerimiseks nuppu AUTO.
   Kõlab helisignaal ja sümboli kohal asuv indikaatorid süttib.
3. Asetage kööginõu pliidiplaadile ja valige kuumutustase. Vajadusel suurendage või vähendage kuumutustaset.
   Öhupuhasti reageerib keeduvälja temperatuurile, suurendades või vähendades ventilaatori kiirust vastavalt. Ilmuvad öhupuhasti sümboli kohal olevad indikaatorid.
4. Keeduvälja väljalülitamiseks vajutage juhtribal nuppu 0 või pliidiplaadi väljalülitamiseks vajutage nuppu ⏻
   AUTO töötab mönda aega, olenevalt valitud režiimist (H1–H4).

i

Ventilaatori kiirust saab toidutegemise ajal käsitsi reguleerida, vajutades

nuppu

Funktsiooni väljalülitamiseks vajutage AUTO. Kõlab helisignaal ja sümboli kohal asuv indikaator kustub.

Kui lülitate pliidiplaadi välja AUTO töötamise ajal, siis salvestatakse see funktsioon järgmiseks toiduvalmistamise korraks.

Boost

See funktsioon lülitab öhupuhasti ventilaatori maksimaalsele pöörlemiskiirusele.

1. Funktsiooni sisselülitamiseks vajutage

nuppu

Kõlab helisignaal ja sümboli kohal asuv indikaatorid süttib.

1. Funktsiooni väljalülitamiseks vajutage

vajaduse korral uuesti nuppu

Funktsioon saab töötada katkematult maksimaalselt 8 minutit. Pärast seda seatakse ventilaatori pöörlemiskiiruseks automaatselt 3. Vajadusel saate funktsiooni uuesti sisse lülitada.

Auto Breeze

Funktsioon lülitab õhupuhasti režiimi, milles ventilaator jätkab automaatselt töötamist pärast toiduvalmistamise lõpetamist ja pliidiplaadi väljalülitamist. Ventilaator töötab minimaalsel kiirusel maksimaalselt 20 minutit. Funktsiooni eemaldab toiduvalmistamise järellõhnad.

Kui kasutate pliidiplaati esimest korda, siis on see funktsioon juba vaikimisi sisse lülitatud.

Kui funktsioon töötab, kuvatakse AUTO kohal olev indikaator. Kui tsükkel on löppenud, lülitub ventilaator automaatselt välja.

Funktsiooni välja lülitamiseks selle töötamise ajal tehke järgmist:

Vajutage AUTO või

Õhupuhasti lülitub välja.

Funktsiooni täielikuks välja lülitamiseks:

1. Menüüsse sisenemine: vajutage ja hoidke 3 sekundit nuppu ⏻Vajutage ja hoidke nuppu
2. Vajutage esikülje taimeril nuppu, kuni ekraanile ilmub dF.
3. Vajutage esikülje taimeril nuppu + või —, kuni ilmub Väljas (--).
4. Väljumiseks vajutage nuppu .①

Soovitatav on seda funktsiooni mitte välja lülitada ja lasta sellel kogu tsükli vältel katkestusteta töötada.

6.10 Menüü struktuur

Tabelis on näidatud põhistruktuur.

Kasutaja seaded

Süm-bol	Sätte Võimalikud vali-kud
b Heli Sees / Väljas (--)
P Võimsuse piirang 15 - 73
H AUTO Režiim 1 - 4
dF Auto Breeze Sees / Väljas (--)
E Häirete/rikete ajalu-gu		Hiljutiste häirete/rike-te loend.

7. LISAFUNKTSIOONID

7.1 Automaatne väljalülitus

Funktsioon lülitab pliidi automaatselt välja kui:

• kõik keeduväljad ning õhupuhasti lülitatakse välja,
• te ei muuda kuumutustaset ega ventilaatori pöörlemiskiirust pärast pliidiplaadi sisselülitamist,
• juhtpaneelile on midagi maha läinud või asetatud (nõu, lapp) ja seda pole sealt 10 sekundi jooksul eemaldatud. Kõlab helisignaal ja pliidiplaat lülitub välja. Eemaldage ese või puhastage juhtpaneel.
• seade muutub liiga kuumaks (nt kui kastrul on tühjaks keenud). Enne pliidi uuesti kasutamist laske keeduväljal jahtuda.

Kasutajasätete sisestamiseks: vajutage ja hoidke 3 sekundit nuppu 🟢 Seejärel vajutage ja hoidke nuppu 🟢 Sätted ilmuvad vasakpoolsete keeduväljade taimerile.

Menüüs navigeerimine: menüü koosneb seadistussümbolist ja väärtusest. Sümbol ilmub tagumisele taimerile ja väärtust kuvatakse eesmisel taimeril. Seadete vahel navigeerimiseks vajutage eesmisel taimeril nuppu ⚙️. Seade väärtuse muutmiseks vajutage eesmisel taimeril +või nuppu . —

Menüüst väljumiseks: vajutage nuppu Ⓘ

OffSound Control

Helisignaalid saate aktiveerida/deaktiveerida, valides Menu > User settings (Menüü > Kasutaja seaded).

Vaadake „Menüü struktuur“.

Kui helisignaalid on välja lülitatud, siis kuulete ikkagi helisignaali, kui:

• puudutades, ①
  • taimer lôpetab mahaloenduse,
• vajutate aktiveerimata sümbolile.

- te ei pea keeduvälja välja lülitatama või kuumusastet muutma; Mõne aja pärast lülitib pliit välja.

Seos kuumutustaseme / ventilaatori kiirusemäärangu ja aja vahel, mille järel seade välja lülitub:

Kuumusastme Pliidiplaat lülitub väl- ja

1 - 2 6 tundi

3 - 4 5 tundi

5 4 tundi

6 - 9 1,5 tundi

Ventilaatori kiiruse-määrang	Õhupuhasti lülitub välja
	10 tunni pärast

7.2 Paus

See funktsioon seab köik töötavad keeduväljade madalaimale kuumusastmele. Öhupuhasti ventilaatori pöörlemiskiirus väheneb tasemeni 1. Kui aktiveerite funktsiooni sel ajal, kui öhupuhasti töötab automaatrežiimis, öhupuhasti ventilaatori pöörlemiskiirus ei vähene.

Kui funktsioon on sees, saab kasutada ja ll. Kõik muud juhtpaneeli sümbolid on lukustatud.

Funktsioon ei peata taimerifunktsioone.

1. Funktsiooni sisselülitamiseks: vajutage nuppu ||.

Kuumusaste on langetatakse väärtusele 1. Öhupuhasti ventilaatori pöörlemiskiirus väheneb tasemeni 1.

1. Funktsiooni deaktiveerimiseks: vajutage ||.

Pliidi kasutamise ajal saate juhtpaneeli lukustada. See hoiab ära kuumutustaseme / öhupuhasti ventilaatori pöörlemiskiiruse juhusliku muutumise.

Kõigepealt seadke kuumutustase / õhupuhasti ventilaatori pöörlemiskiirus.

Funktsiooni sisselülitamiseks: vajutage nuppu 🔒.

Funktsiooni väljalülitamiseks: vajutage uuesti nuppu

i

Pliidiplaadi väljalülitamisel lülitub funktsioon välja.

7.4 Lapselukk

See funktsioon hoiab ära pliidi ja õhupuhasti juhusliku sisselülitamise.

Funktsiooni sisselülitamiseks: vajutage Ⓙ Ärge muutke mistahes kuumutustaset / õhupuhasti kiirust. Hoidke nuppu

3 sekundit allavajutatud asendis, kuni sümboli kohale ilmub indikaator. Lülitage pliit välja ① abil.

i

Pliidiplaadi väljalülitamisel jääb funktsioon sisselülitatuks. 📁kohal asuv indikaator lülitub sisse.

Funktsiooni väljalülitamiseks: vajutage ① Ärge muutke mistahes kuumutustaset /

õhupuhasti kiirust. Hoidke nuppu 3 sekundit allavajutatud asendis, kuni sümboli kohal asuv indikaator kustub. Lülitage pliit välja labil.

Toiduvalmistamine sisselülitatud

funktsiooniga: vajutage ①seejärel vajutage nuppu ② sekundit, kuni sümboli kohal asuv indikaator kustub. Nüüd saate pliiti kasutada. Kui lülitate pliidi välja ③abil, aktiveeritakse funktsioon uuesti.

7.5 Bridge

i

Funktsioon töötab siis, kui nõu katab kahe keeduvälja keskmisi osi. Lisateavet kööginõude õige paigutuse kohta leiate jaotisest "Keedualade kasutamine".

See funktsioon ühendab kaks vasakpoolset keeduvälja ja need töötavad ühe keeduväljana.

Määrake esmalt ühe vasakpoolse keeduvälja kuumutusaste.

Funktsiooni aktiveerimiseks: puudutage ■) Kuumutusastme seadistamiseks või muutmiseks puudutage ühte puuteregulaatoritest.

8. NÕUANDED JA SOOVITUSED

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Keedunõud

Induktsioonaladel tekitab tugev elektromagnetväli kööginõus kuumuse väga kiiresti.

Kasutage induktsioonaladega sobivaid nõusid.

• Ülekuumenemise vältimiseks ja keeduväljade töö parandamiseks peavad kööginõud olema võimalikult paksud ja lamedapõhjalised.
• Enne kööginõu asetamist pliidile kontrollige, kas selle põhi on kuiv ja puhas.
• Olge alati ettevaatlik, et te ei libistaks ega hõõruks kööginõusid klaasi servade ja nurkade vastu kuna see võib klaasi pinda purustada või kahjustada.

Keedunõu materjal

• sobiv: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhjaga (vastava tootjapoolse tähistusega).
• mittesobiv: alumiinium, vask, messing, klaas, keraamika, portselan.

Keedunõud võib induktsioonpliidiplaadil kasutada, kui:

• vesi hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.
• magnet tömbub keedunõu põhjale.

Keedunõu mõõtmed

• Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega. Sobivaid kööginõu mõõtmeid vt jaotisest „Tehnilised andmed“ > „Keeduväljade tehnilised näitajad“. Pange nõu valitud keeduvälja keskele.
• Keeduvälja tõhusus söltub kööginõu läbimõõdust. Optimaalseks

soojusülekandeks kasutage keedunõusid, mille põhja läbimõõt on sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised andmed" > "Keeduvälja spetsifikatsioon").

• Keeduväljast väiksema läbimõõduga kööginõud saavad ainult osa keeduvälja genereeritud võimsusest, mille tulemusena on kuumenemine aeglasem.
  – Nii ohutuse kui ka optimaalsete toiduvalmistulemuste huvides ärge kasutage keedunõusid, mis on suuremad jaotises "Keedualade spetsifikatsioon" nimetatutest. Vältige toiduvalmistamise ajal keedunõude hoidmist juhtpaneeli läheduses. See võib mõjutada juhtpaneeli funktsioneerimist või võib juhuslikult aktiveerida pliidiplaadi funktsioonid.

Vt jaotist "Tehnilised andmed".

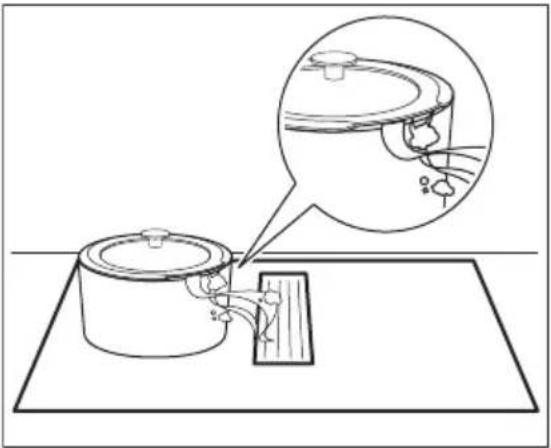

Auruavadega kaaned

Toiduvalmistamise edasiseks optimeerimiseks koos õhupuhastusega saate oma kööginõudega kasutada spetsiaalsete auruavadega kaasi. Kaaned on ette nähtud poti sees tekkinud auru juhtimiseks õhupuhasti suunas, vähendades köögis soovimatuid toiduvalmistamise lõhnu ja liigniiskust. Kaasi saab osta eraldi mitmes suuruses, et need sobiksid kõige tavapärasemat tüüpi kööginõudega. Lisateabe saamiseks külastage meie veebisaiti.

8.2 Müra töötamise ajal

i

Need helid on normaalsed ega ole märgiks pliidi rikkest. Kööginõuga seotud helid sõltuvad kööginõu materjalist ja kasutatavast võimsustasemest.

Kööginõuga seotud helid:

• praksumised: kööginõud on valmistatud erinevatest materjalidest (mitmekihiline konstruktsioon).
• vilinad: kasutate suure võimsusega keeduvälja ja kööginõud on valmistatud

erinevatest materjalidest (mitmekihiline konstruktsioon).

• pirin: kasutate suurt võimsust.

Pliidiga seotud helid:

• klöpsud: toimuvad elektrilised lülitused.
• susisemine, sumin: ventilaator töötab.
• rütmiline heli: kööginõu on tuvastatud.

Energia säästmiseks lülitub keeduala kütteseade välja enne, kui taimer kostub. Tööaja erinevus söltub kuumuse tasemest ja küpsetusperioodi pikkusest.

8.4 Lihtsustatud toiduvalmistamise juhend

Soojusastmete ja keeduvälja tarbitava energia vahel ei ole otsest seost. Soojusastet suurendades ei suurene energiatarve proportsionaalselt. See tähendab, et keskmise soojusastmega keeduväli kasutab vähem kui poolt oma võimsusest.

i

Tabelis olevad andmed on üksnes suunavad.

Kuumusastme Kasutage järgmiseks: Aeg	Näpunäited(min.)
1 Toidu soojashoidmiseks. vastavalt		Pange nõule alati kaas peale.vajadusele
1 - 2 Hollandi kaste; sulatamine: või, šoko-laad, želatiin.	5 - 25 Segage aeg-ajalt.
2 Tahkemaks muutmine: kohevad omle-tid, küpsetatud munad.	10 - 40 Küpsetage kaanega.
2 - 3 Riisi ja piimatoitude keetmine vaiksel tulel, valmistoidu soojendamine.	25 - 50 Vedeliku kogus peab olema riisi kogu-sest vähemalt kaks korda suurem, pii-matoite tuleb poole valmistamise järel segada.
3 - 4 Hautage köögivilju, kala, liha. 20 - 45 Lisage paar supilusikatäit vett. Kont-rollige protsessi ajal vee kogust.
4 - 5 Aurutage kartuleid ja muid köögivilju. 20 - 60 Katke poti põhi 1–2 cm veega. Kont-rollige protsessi ajal veetaset. Hoidke potil kaas peal.
4 - 5 Suurema koguse toidu, hautiste ja sup-pide valmistamine.	60 - 150 Kuni 3 l vedelikku koos koostisosade-ga.
Kuumusastme Kasutage järgmiseks: Aeg	(min.)	Näpunäited
6 - 7 Kerge praadimine: eskalopid, vasikali-hast cordon bleu, kotletid, karbonaad, vorstid, maks, keedutainas, munad, pannkoogid, sõõrikud.	vastavalt vajadusele	Vajadusel keerake ümber.
7 - 8 Tugev praadimine, kartulipannkoogid, seljatükid, steigid.	5 - 15 Vajadusel keerake ümber.
9 Keetke vesi, keetke pasta, pruunistage liha (guljašš, hautatud liha, frittige friikartulid).

Keetke suures koguses vett. PowerBoost on sisse lüllitatud.

8.5 Nõuanded ja soovitused õhupuhasti kasutamisel

• Kui õhupuhastit ei kasutata, saab restile asetada potte. See ei tekita kahjustusi.
• Kui režiim AUTO töötab, käivitub ventilaator iga toiduvalmistamise alguses

madala kiirusega. Kiirus suureneb astmeliselt. Vajaduse korral saate kiirust ka käsitsi reguleerida.

9. PUHASTAMINE JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

9.1 Üldteave

• Puhastage pliiti iga kord pärast kasutamist.
• Kasutage alati puhta põhjaga nõusid.
• Nii igapäevaseks klaaspinna puhastamiseks, kui ka paigaldusjärgseks puhastamiseks ja liimijääkide eemaldamiseks kasutage ainult kergelt abrasiivset puhastusvahendit ja kriimustusvastast örna käsna. Olenevalt määrdumisastmest puhastage klaasipinda väikeste ringjate liigutuste ja mõõduka survega. Pühkige klaasipind mikrokiudlapiga kuivaks.

HOIATUS!

Ärge kasutage klassikalist kollast ja rohelist käsna, kuna selle köval kihil olevad alumiiniumosakesed vöivad klaasi kahjustada ja muuta selle värvi.

Soovitatust erinevate puhastusvahendite kasutamine ei ole tõhus ja võib klaasipinda kahjustada või muuta selle värvi.

- Kasutage alati klaaspinnaga pliitide jaoks soovitatud kaabitsat. Kasutage kaabitsat ainult lisavahendina klaasi puhastamiseks pärast tavapärast puhastusprotseduuri.

HOIATUS!

Ärge kasutage klaaspinna puhastamiseks nuge ega muid teravaid metalltööriistu.

9.2 Pliidi klaaspinna puhastamine

• Eemaldage kohe: sulanud plast, plastkile, sool, suhkur ja suhkrut sisaldavad toiduained, vastasel korral võib kinnikõrbenud mustus pliiti kahjustada. Püüdke vältida toidu pinnale kõrbemist. Asetage spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage selle tera pliidi pinnal.
• Eemaldage, kui pliit on piisavalt jahtunud: katlakiviringid, veeringid, rasvaplekid, metalse läikega plekid.

Puhastage pliiti kergelt abrasiivse puhastusvahendiga ja kriimustusvastase örna käsnaga (vt Üldteave). Pärast puhastamist kuivatage pliiti mikrokiudlapiga.

- Püsivad jäljed ja plekid: rakendage mõõdukat survet ja hõõruge pinda kriimustusvastase õrna käsnaga (vt Üldteave) ja kergelt abrasiivse puhastusvahendiga, kuni plekid pole enam nähtavad.

Öhk suunatakse öhupuhastisse võre kaudu. Lisaks kaitseb see öhupuhasti süsteemi ja takistab võõrkehade juhuslikku sissekukkumist. Rest on valmistatud alumiiniumist. Võret saate pesta käsitsi või nõudepesumasinas. Pühkige võre pehme lapiga.

Tilgaalus

Tilgaalus asub õhupuhasti all. Sinna koguneb iga toiduvalmistamise käigus tekkinud kondensaat. Igal ajal võib õhupuhasti süsteemist veemahutisse tilgaalusele tilkuda vett. Ärge unustage tilgaalust regulaarselt tühjendada. Tilgaalus on ülalt nähtav, kui eemaldate võre ja filtrikorpuse koos filtritega.

Enne tilgaalusele juurdepääsemist kaitske pliidi all oleva sahtli või kapi sisu juhusliku mahavoolamise eest.

1. Tilgaalusele juurdepääsuks avage esmalt taga asuv keskmine riiv. Libistage riivi vastassuunas. Võtke kahe käega tilgaalusest kinni ja libistage seda ettevaatlikult paremale.

1. Liigutage tilgaalust vertikaalselt allapoole. Olge ettevaatlik ja vältige vee mahaloksumist.

1. Kallake vesi ära ja loputage tilgaalust. Alust saate pesta käsitsi (kasutades sooja vett, seepi ja pehmet lappi/käsna) või nõudepesumasinas (tavaline tsükkel).

HOIATUS!

Veenduge, et õhupuhasti sisse ei satuks vedelikku.

Kui õhupuhasti süsteemi pritsib vett või muud vedelikku:

1. Lülitage öhupuhasti välja.
2. Töstke rest üles ning puhastage öhupuhasti ala ettevaatlikult sooja vee, niiske lapi või käsna ja pehmetoimelise puhastusvahendiga.
3. Pühkige õhupuhasti süvendi põhja kogunenud üleliigne vesi ära käsna või kuiva lapiga.
4. Vajadusel puhastage filtrit (vt jaotist „Öhupuhasti filtri puhastamine“).
5. Vajadusel tühjendage tilgaalus.
6. Lülitage õhupuhasti sisse, seadke ventilaatori kiirus tasemele 2 või kõrgemale ja laske sellel järelejäänud niiskuse eemaldamiseks mõne aja jooksul töötada.

9.4 Öhupuhasti filtrite puhastamine ja regenereerimine

Filtreerimisseade koosneb järgmistest elementidest: rasvafiltrid koos rasvafiltri korpusega A ja eemaldatavad pika kasutuseaga söefiltrid B

Seadet tuleb alati kasutada köigi tarnekomplektis olevate filtritega.

Rasvafiltrid Akoguvad rasva, öli ja toidujääke ning takistavad nende sattumist öhupuhasti süsteemi. Aktiivsöe vahtu sisaldavad pika kasutuseaga söefiltrid Bneutraliseerivad suitsu ja toiduvalmistamise löhnad.

Puhastage filtreid regulaarselt ja regenereerige neid periodiliselt:

- Puhastage rasvafiltrid kõhe, kui kogunenud rasv on muutunud nähtavaks. Puhastussagedus sõltub toiduvalmistamisel kasutatud rasva ja öli hulgast. Filtreid on soovitatav puhastada üks kord kuus või vajadusel sagedamini.

- Puhastage pika kasutusajaga süsinikfiltreid Bainult siis, kui kogunenud rasv on muutunud nähtavaks.

- Regenereerige pika kasutuseaga filtreid B ainult siis, kui märguanne spõleb. Regenereerimistsüklite maksimaalne arv on 8 (umbes 3 aastat). Pärast seda aega tuleb filtrid asendada uute vastu.

- Lisaks on pliidil sisseehitatud loendur märguandega, mis tuletab meelde rasvafiltrite puhastamist ja pika kasutuseaga söefiltrite regenereerimist. Märguandega loendur käivitub automaatselt pärast seda, kui lülitate öhupuhasti esimest korda sisse. Pärast

140 töötundi hakkab indikaator vilkuma, andes märku, et on aeg puhastada rasvafiltrid Aja regenereerida pika kasutuseaga söefiltrid B Märguanne jääb aktiivseks 30 sekundiks pärast õhupuhasti ja pliidi väljalülitamist. Teavitus ei blokeeri pliidi kasutamist.

HOIATUS!

Üleküllastunud filter vöib pöhjustada tulekahju.

Filtrite lahtivõtmine / kokkupanek

Filtrid ja rasvafiltri korpus asuvad otse võre all pliidi keskel. Eemaldage need ettevaatlikult, kuna need võivad kogunenud rasva tõttu olla libedad.

1. Eemaldage vöre.

1. Võtke rasvafiltri korpus välja, haarates väljaulatuvast käepidemest.

1. Võtke pika kasutuseaga söefiltrid välja, haarates käepidemest.

1. Pärast puhastamist pange filtriüksus uuesti kokku:

a. Libistage pika kasutuseaga söefiltrid öhupuhasti süsteemi piki sisseehitatud suunajaid.

b. Asetage rasvafiltri korpus tagasi sisse.
c. Asetage võre oma kohale.

Rasvafiltrite ja rasvafiltri korpuse puhastamine

1. Peske rasvafiltri korpust koos rasvafiltritega ettevaatlikult soojas vees, kasutades pehmet puhastusvahendit, seejärel loputage seda sooja veega.
   Vajadusel võite toidujääkide eemaldamiseks kasutada pehmet käsna, pehmet lappi või mitteabrasiivset puhastusharja.
   Rasvafiltreid ja rasvafiltri korpust saate nõudepesumasinas pesta tavatsüklis koos teiste nõudega.

Sõltuvalt pesuvahendi tüübist ja nõudepesumasina tsüklite arvust võib võrgul loomulikult esineda kerget värvimuutust. See ei mõjuta rasvafiltri toimimist.

Filtri komponentide puhastamisel/kuivatamisel ei ole soovitatav kasutada paberrätikuid.

1. Jätke need mõneks ajaks toatemperatuuril kuivama.

2. Asetage rasvafiltri korpus koos rasvafiltritega tagasi oma kohale.

3. Kui märguanne on sisse lülitatud, vajutage loenduri lähtestamiseks lühidalt

Loendur käivitub uuesti.

Pika kasutuseaga filtrite puhastamine

1. Peske filtreid ettevaatlikult käsitsi soojas vees ilma puhastusvahenditeta.
   Pesuained võivad söefiltrit kahjustada. Vajadusel võite toidujääkide eemaldamiseks kasutada pehmet käsna, pehmet lappi või mitteabrasiivset puhastusharja. Lisavõimalusena võite pärast filtritelt jämeda mustuse eemaldamist pesta filtreid ka nõudepesumasinas temperatuuril 65-70 °C (kasutades programmi, mis on pikem kui 90 min), ilma pesuvahenditeta ja ilma nõudeta.

2. Laske filtritel vähemalt 24h toatemperatuuril kuivada. Enne uuesti kokkupanemist tuleb filter täielikult kuivatada.

3. Pange filtrid uuesti kokku ja asetage tagasi oma kohale.

Pika kasutuseaga filtrite regenereerimine

1. Puhastage köigepealt filtrid, nagu eespool kirjeldatud.
2. Pange filtrid ahju, mis on seadistatud 100 °C-ni 120 min-ks. Asetage filtrid keskmisele traatrestile. Kasutage ventilaatorita funktsiooni.
3. Pange filtrid uuesti kokku ja asetage tagasi oma kohale.
4. Loenduri lähtestamiseks vajutage korraks nuppu
   Loendur käivitub uuesti.

10. TÖRKEOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

10.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu

Pliidiplaati ei saa käivitada või ka-sutada.	Pliidiplaat ei ole elektrivõrku ühenda-tud või ühendus ei ole korralik.	Kontrollige, kas pliidiplaat on õigesti elektrivõrku ühendatud.
Probleem Võimalik põhjus Kõrvaldamise abinõu
Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on kait-se. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrikuga.
Te ei ole 60 sekundi jooksul kuumusastet valinud.		Käivitage pliit uuesti ja seadke kuumusaste vähemalt 60 sekundi jooksul.
Puudutasite samaaegselt 2 või enamat puuteala.		Puudutage ainult ühte puuteala.
Paus on sees. Vt jaotist "Paus".
Juhtpaneelil on vesi või rasvaplekid. Puhastage juhtpaneel.
Võite kuulda pidevat helisignaali. Elektriühendus ei ole nõuetekohane. Eemaldage pliidiplaat vooluvõrgust.Laske kvalifitseeritud elektrikul ühendused üle kontrollida.
Ühe keeduvälja maksimaalset soojusastet ei saa valida. Ühte keeduväljadest ei saa sisse lülitada.	Teised keeduväljad tarbivad maksimaalset saadaolevat võimsust.Teie pliidiplaat töötab õigesti.	Vähendage samasse faasi ühendatud teiste keedualade võimsust. Vt jaotist "Toitehaldus".
Kostab helisignaal ja pliidiplaat lülitub välja.Pliidiplaadi välja lülitumisel kos-tab helisignaal.	Olete asetanud midagi ühele või enamale andurialale.	Eemaldage andurialadelt mistahes esemed.
Pliidiplaat lülitub välja. Olete asetanud midagi andurialale1.		Eemaldage andurialalt mistahes esemed.
Jääkkuumuse indikaator ei lülitusisse.	Ala ei ole kuum, sest see töötas vaid lühikest aega või andur on kahjustunud.	Kui ala kuumutamiseks kulub liiga palju aega, siis põörduge volitatud teeninduskeskusesse.
Juhtpaneeli on kuum puudutada. Kööginõu on liiga suur või on paigutatud juhtpaneelile liiga lähedale.		Võimalusel asetage suured nõud tagumistele väljadele.
Kui puudutate paneeli anduralasid, puudub heli.	Helid on välja lülitatud. Lülitage heli sisse. Vt jaotist "Igapäevane kasutamine".
Sümboli kohal asuv indikaatorsüttib.	Lapselukk või Lukk on sees. Vt jaotist "Lapselukk" ja "Lukk".
Juhtriba vilgub. Keedualal pole keedunõud või alapole täielikult kaetud.		Asetage keedunõu keedualale nii, etsee kataks keeduala täielikult.
Kasutate ebasobivat nõud. Kasutage ainult induktsioonpliidile sobivaid nõusid. Vt jaotist "Vihjeid ja näpunäiteid".
Nõu põhja läbimõõt on liiga väike. Kasutage sobivate mõõtudega keedu-nõusid. Vt jaotist "Tehnilised andmed".
Kuumutamine võtab kaua aega. Kööginõu on liiga väike ja kasutab keeduvälja saadaolevat võimsust ainult osaliselt.		Optimaalseks soojusülekandeks kasutage keedunõusid, mille põhja läbimõõton sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised andmed" > "Keeduvälja spetsifikatsioon").
Õhupuhasti ei käivitu või lülitub välja. Õhupuhasti juhtsümbolite kohal olevad indikaatorid võivad samuti vilkuda.	Ventilaator võib teatud tingimustel ise välja lülituda, nt kui ruum pole korralikult ventileeritud.	Avage aken. Võimalik, et peate paigaldama aknalüliti. Vaadake jaotist "Kok-kupanek". Kui aknalüliti on juba ole-mas, veenduge, et see on õigesti pai-galdatud. Vaadake paigaldusjuhendit. Vajutage mõnda sümbolit. Õhupuhasti töötab jälle.
Õhupuhasti ventilaator ei tööta nõuetekohaselt, kui õhupuhasti funktsioonid on aktiveeritud.	Õhupuhastit ümbritseva õhu tempe-ratuur on liiga kõrge.Õhuringlus õhupuhasti sees ja selle ümber on ebapiisav.	Lülitage pliit välja ja lahutage see toite-võrgust. Oodake vähemalt 10 sekun-dit, seejärel ühendage uuesti.Muud soovitused:Üritage vähendada ümbritseva ala temperatuuri. Võtke õhupuhasti filter välja ja eemaldage õhupuhastist jääk-niiskus. Vt jaotist "Hooldus ja puhasta-mine". Laske õhupuhasti süsteemil ühe päeva jooksul kuivada, seejärel lü-litage õhupuhasti uuesti sisse.
Õhupuhasti ei suuda kogu toidu-valmistamisel tekkivat auru ära tõmmata.	Kööginõu kaas ei ole õigesti peal. Kui teie kööginõudel ei ole õhuavade-ga kaant, kallutage kaas selliselt, et vabanev aur oleks suunatud õhupu-hasti poole.Teavet sisseehitatud õhupuhastiga ka-sutamiseks soovitatavate spetsiaalsete auruavadega kaante kohta vt „Nõuan-ded ja soovitused“.
[TOWW]	Õhupuhasti filter on küllastunud. Puhastage ja regenereerige õhupu-hasti filter ning lähtestage teavitus. Vt jaotist "Hooldus ja puhastamine".
[TAHB] ja number lülitub sisse.	Pliidiplaadil on tõrge. Lülitage pliidiplaat välja ja käivitageuuesti 30 sekundi möödudes. Kui [E] süttib uuesti, eemaldage pliit vooluvõr-gust. Lülitage pliidiplaat vooluvõrku ta-gasi 30 sekundi pärast. Kui probleem püsib, pöörduge volitatud teenindus-keskusse.

10.2 Kui te ei leia lahendust ...

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüuja või teeninduskeskusega. Esitage andmed andmesildilt. Veenduge, et kasutasite

pliidiplaati õigesti. Vastasel juhul on hooldustehniku või edasimüüja poolt teostatav hooldus tasuline ka garantiiaja jooksul. Teavet garantiiperioodi ja volitatud hoolduskeskuste kohta leiate garantiivihikust.

11. TEHNILISED ANDMED

11.1 Andmesilt

Mudel: ECC83443CZ: Tootekood (PNC) 949 599 524 00

Tüüp 67 D4A 01 AD 220 - 240 V / 400 V 2N, 50 Hz

Induktsioon 7.35 kW Valmistatud: Saksamaa

11.2 Keeduväljade tehnilised näitajad

Keeduväli Nimivõimsus (mxsoojusaste) [W]	PowerBoost [W] PowerBoost maksimumkes-tus [min]	Kööginõu läbi-mõõt [mm]
Vasak eesmine 2300 3200 10 125 - 210
Vasak tagumine 2300 3200 10 125 - 210
Parem eesmine 1400 2500 4 125 - 145
Parem tagumine 1800 2800 10 145 - 180
Keeduväljade võimsus võib tabelis toodud andmetest veidi erineda. See muutub olenevalt keedunõude matrejalist ja mõõtmetest.Optimaalse soojusülekande tagamiseks kasutage kööginõusid, mille põhja läbimõõt	on sarnane keeduvälja suurusega (st max kööginõu läbimõõdu väärtusega tabelis).Ärge kasutage kööginõusid, mille läbimõõt on suurem keeduvälja läbimõõdust.

12. ENERGIATÕHUSUS

12.1 Tooteteave vastavalt ELi ökodisaini määrustele pliid kohta

Mudeli tunnus ECC83443CZ
Pliidi tüüp Sisseehitatud pliit
Toidukuumtöötlemisvööndite arv 4
Kuumutustehnoloogia Induktsioon
Ringikujuliste toidukuumtöötlemisvööndite läbimõõt (Ø)	Parem eesmine	14.5 cm
	Parem tagumine	18.0 cm
Mitte-ringikujulise toidukuumtöötlemisvööndi pikkus (P) ja laius (L)	Vasak eesmine P 22.42 cm
		L 21.8 cm
Mitte-ringikujulise toidukuumtöötlemisvööndi pikkus (P) ja laius (L)	Vasak tagumine P 22.42 cm
		L 21.8 cm
Toidukuumtöötlemisvööndi energiatarbimine (EC electric cooking)	Vasak eesmine	189.1 Wh/kg
	Vasak tagumine	189.1 Wh/kg
	Parem eesmine	187.5 Wh/kg
	Parem tagumine	174.6 Wh/kg
Pliidi energiatarbimine (EC electric hob)		185.1 Wh/kg

IEC / EN 60350-2 – Kodumajapidamises kasutatavad elektrilised

toiduvalmistusseadmed – 2. osa: Pliidiplaadid – Toimivuse mõõtemeetodid.

Toidukuumtöötlemisala puudutavad energianäidud on märgitud vastavate toidukuumtöötlemisvööndite tähistega.

12.2 Pliidiplaat – Energiasäästlik

Alljärgnevate soovituste järgimisel saate igapäevase toiduvalmistamise ajal energiat säästa.

• Kui kuumutate vett, kasutage ainult vajalikku kogust.
  • Võimalusel pange nõule alati kaas peale.
• Pange nõu otse keeduala keskele.
• Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust.

12.3 Tooteteave energiatarbimise ja kohaldatava vähese energiatarbega režiimini jõudmiseks kuluva maksimaalse aja kohta

Väljalülitatud režiimis tarbitav võimsus 0.3 W

Maksimaalne aeg, mis kulub seadmel automaatselt kohaldatavale väikese energia- 2 min tarbega režiimini jõudmiseks

12.4 Öhupuhasti tooteinfo ja toote infoleht vastavalt EL ökodisaini ja energiamärgistuse reeglitele

Toote teabeleht vastavalt (EÜ) nr 65/2014
Tarnija nimi või kaubamärk ELECTROLUX
Mudelitähis ECC83443CZ
Aastane energiatarbimin - AEChood 32.7 kWh/a
Energiatõhususe klass A+
Äratõmbetõhusus - FDEhood 32.0
Äratõmbetõhususe klass A
Pindalaühiku valgusviljakus - LEhood - lux/W
Pindalaühiku valgusviljakuse klass -
Rasva eraldamise tõhusus - GFEhood 85.1 %
Rasva eraldamise tõhususe klass B
Minimaalne õhuvool tavapärasel kasutamisel	270.0	m^3/h
Maksimaalne õhuvool tavapärasel kasutamisel	550.0	m^3/h
Õhuvool intensiivsel seadistusel	650.0	m^3/h
A-kaalutud helivõimsuse emissioon miinimumkiirusel	50	db(A), 1 pW võrd-lustase
A-kaalutud helivõimsuse emissioon maksimumkiirusel	66	db(A), 1 pW võrd-lustase
A-kaalutud helivõimsuse emissioon intensiivsel kiirusel	69	db(A), 1 pW võrd-lustase
Väljalülitatud seisundis mõõdetud tarbitav võimsus - Po	0.49 W
Ooteseisundis mõõdetud tarbitav võimsus - Ps	- W

Täiendav teave vastavalt (EÜ) nr 66/2014
Ajaline kasvutegur - f 0.8
Energiatõhususindeks - EEIhood 42.6
Mõõdetud õhuvooluhulk suurima tõhususega tööolukorras - QBEP 286.7 m3/h
Mõõdetud õhurõhk suurima tõhususega tööolukorras - PBEP 449 Pa
Suurim õhuvooluhulk - Qmax 650.0 m3/h
Suurima tõhususega tööolukorras möõdetud tarbitav sisendvõimsus - WBEP	111.9 W
Valgusallika nimivõimsus - WL - W
Valgusallika tekitatud keskmine valgustatus toiduvalmistamispinnal - Emidd- le	- lux

Seadet on testitud vastavalt: IEC / EN 61591, IEC / EN 60704-1, IEC / EN 60704-2-13, IEC / EN 50564.

Alljärgnevate soovituste järgimisel saate igapäevase toiduvalmistamise ajal energiat säästa.

- Toiduvalmistamise alguses seadke õhupuhasti ventilaator madalale kiirusele. Pärast toiduvalmistamise lõppu laske õhupuhastil mõni minut töötada.

• Suurendage ventilaatori kiirust ainult selleks, et vabaneda suurest kogusest aurust või suitsust. Boost funktsiooni on soovitatav kasutada ainult äärmuslikes olukordades.
• Ôhupuhasti filtri tõhususe tagamiseks puhastage õhupuhasti filtrit regulaarselt ja asendage see vajadusel.
• Tõhususe optimeerimiseks ja müra vähendamiseks kasutage maksimaalse läbimõõduga õhutorude süsteemi.

13. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
