LIV63431BW - Pliit ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatav pliit
Bränd	Electrolux
Mudel	LIV63431BW
Põletite arv	4 (induktsioon)
Mõõdud (L x S x K)	Ligikaudu 59 x 52 x 5 cm
Kaal	Ligikaudu 8 kg
Elektritoide	220-240 V / 400 V 2N, 50-60 Hz
Koguvõimsus	7.35 kW
PowerBoost funktsioon	Jah, iga põleti jaoks
Automaatkuumutuse funktsioon	Jah
Bridge funktsioon (põletite ühendamine)	Jah, vasakpoolsete põletite jaoks
Taimer	Jah, tagasiloendusega
Nuppude lukustus	Jah
Lastekaitse	Jah
Jääksoojuse indikaator	Kolm taset (OptiHeat Control)
Võimsuse haldamise süsteem	Jah, hoiab ära ülekoormuse
Automaatne väljalülitus	Jah
Pinna materjal	Klaaskeraamika
Hooldus ja puhastus	Pehme niiske riie, neutraalsed puhastusvahendid, klaasikaabits
Originaalsed varuosad	Volitatud teeninduskeskuse kaudu
Energiatarbimine (kg kohta)	181.5 Wh/kg
Energiatõhususe klass	A+ (hinnang)

Korduma kippuvad küsimused - LIV63431BW ELECTROLUX

Kuidas pliiti sisse lülitada?

Puudutage SEES/VÄLJAS andurivälja (sümbol Ⓛ) umbes 1 sekund, et pliit sisse või välja lülitada.

Kuidas taimerit seadistada?

Esmalt valige põleti, vajutades Ⓛ mitu korda, kuni soovitud põleti indikaator hakkab vilkuma. Seejärel puudutage taimeril + või -, et seadistada aeg 00 kuni 99 minutit. Tagasiloendus algab automaatselt.

Milliseid nõusid saab induktsioonil kasutada?

Sobivad nõud malmist, terasest, emailterasest, roostevabast terasest ferromagnetilise põhjaga. Kontrollige magnetiga: kui magnet tõmbub külge, sobivad nõud. Ärge kasutage alumiiniumi, vaske, klaasi, keraamikat.

Mida tähendab jääksoojuse indikaator?

Indikaator OptiHeat Control näitab jääksoojuse taset: • ≡ — põleti on kuum, • ☑ — soe, • ☐ — jahtub. Ärge puudutage, kuni indikaator kustub, et vältida põletusi.

Kuidas PowerBoost funktsiooni sisse lülitada?

Valige soovitud põleti, seejärel puudutage andurivälja ⚠️ (või PowerBoost). Ekraanile ilmub P. Funktsioon lülitub automaatselt välja pärast piiratud aega (vt tehniliste andmete tabelit).

Mida teha, kui ekraanil kuvatakse veakood?

Lülitage pliit välja nupuga SEES/VÄLJAS, oodake 30 sekundit ja lülitage uuesti sisse. Kui viga kordub, lülitage toide 30 sekundiks välja, seejärel lülitage sisse. Kui see ei aita, pöörduge volitatud teeninduskeskusesse.

Kuidas juhtpaneeli lukustada?

Töö ajal puudutage Nuppude lukustus andurivälja (sümbol ). 4 sekundiks ilmub sümbol L. Lukust vabastamiseks puudutage sama välja.

Kuidas lastekaitset sisse lülitada?

Lülitage pliit sisse (seadmata kuumutust), puudutage Lastekaitse välja (sümbol ) ja hoidke 4 sekundit. Süttib L. Lülitage pliit välja. Ajutiseks keelamiseks ühe tsükli jooksul: lülitage pliit sisse, puudutage välja 4 sekundit, seejärel valige kuumutustase 10 sekundi jooksul.

Kuidas pliiti puhastada?

Pärast jahtumist eemaldage mustus klaasikaabitsaga (kleepunud plast, suhkur). Seejärel pühkige niiske pehme lapiga neutraalse puhastusvahendiga. Vältige abrasiivseid vahendeid ja kõvasid käsnasid. Lubjaplekke eemaldage vee ja äädika lahusega.

Kuidas elektrit kokku hoida?

Katke nõud kaanega; asetage nõud põletile enne sisselülitamist; kasutage sobiva suurusega põleteid; kasutage jääksoojust järelkuumutuseks; ärge valage liigset vett.

KASUTUSJUHEND LIV63431BW ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....20
2. OHUTUSJUHISED....22
3. PAIGALDAMINE 24
4. TOOTE KIRJELDUS....26
5. IGAPÄEVANE KASUTAMINE....28
6. VIHJEID JA NÄPUNÄITEID....30
7. PUHASTUS JA HOOLDUS....32
8. VEAOTSING.... 32
9. TEHNILISED ANDMED....34
10. ENERGIATÕHUSUS....34
11. JÄÄTMEKÄITLUS....35

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud

paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
- Tuleb jälgida, et lapsed ei mängiks seadmega ega.
- Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• HOIATUS: Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab või jahtub. Kasutamisel võivad juurdepääsetavad osad minna kuumaks.
- Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
- Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.
• HOIATUS: Kui kasutate toiduvalmistamisel kuuma rasva või õli ja jätate pliidi järelvalveta, võib see olla ohtlik ja põhjustada tulekahju.
- Ärge KUNAGI üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga.
• HOIATUS: Seadet ei tohi kasutada välise lülitusseadme kaudu (nt taimer) ega ühendada vooluvõrku, mis regulaarselt sisse ja välja lülitub.

• ETTEVAATUST: Valmival toidul tuleb silm peal hoida. Lühiajalise toiduvalmistamise puhul ei tohi pliidi juurest lahkuda.
  • HOIATUS: Tuleoht: Ärge hoidke keeduväljadel mingeid esemeid.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Pärast kasutamist lülitage nupu abil pliidi element välja; ärge jääge lootma üksnes keedunõu detektorile.
• Kui klaaskeraamiline/klaasist pind on mõranenud, lülitage seade välja ja eemaldage vooluvõrgust. Juhul, kui seade on vooluvõrku ühendatud harukarbi abil, lülitage seade elektrivõrgust välja pealüliti kaudu. Mölemal juhul võtke ühendust teeninduskeskusega.
• Kui toitejuhe on kahjustatud, laske see ohutuse tagamiseks asendada tootja esindajal, tema volitatud hooldekeskuses või kvalifitseeritud isikul.
  • HOIATUS: Kasutage ainult selliseid pliidi kaitsevõresid, mis on seadme tootja poolt valmistatud või tootja poolt heaks kiidetud ja kasutusjuhendis loetletud, või seadmega kaasasolevaid pliidi kaitsevõresid. Ebasobiva kaitsevõre kasutamine võib kaasa tuua õnnetuse.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Eemaldage köik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Kaitske lõikepindu niiskuskahjustuste eest sobiva tihendi abil.
• Kaitske seadme põhja auru ja niiskuse eest.
• Årge paigaldage seadet ukse kõrvale ega akna alla. Vastasel korral võivad tulised

anumad ukse või akna avamisel seadme pealt maha kukkuda.

• Kõigi seadmete põhjas on jahutusventilaator.
• Kui seade paigaldatakse sahtli kohale:
• Ärge hoidke seal väikseid esemeid või pabereid, mida õhupuhasti võib sisse imeda, sest see võib kahjustada jahutusventilaatorit või jahutussüsteemi.
• Jälgige, et seadme põhja ja lahtris olevate asjade vahele jääks vähemalt 2 cm vaba ruumi.
• Eemaldage köik seadme alla kappi paigaldatud eralduspaneelid.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab tegema kvalifitseeritud elektrik.
• Seade peab olema maandatud.
• Enne iga toimingu alustamist veenduge, et seade on vooluvõrgust lahutatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitekaablite või -pistikute kasutamisel (kui see on asjakohane) võib kontakt liigselt kuumeneda.
• Kasutage öiget elektrivõrgu kaablit.
• Ärge laske elektrivõrgu kaablil keerduda.
• Veenduge, et löögikaitse on paigaldatud.
• Paigaldage kaablile tömbetökise klamber.
• Veenduge, et toitekaabel või -pistik (kui see on asjakohane) ei puutu vastu kuuma seadet või toidunõusid, kui seadme pistikupessa ühendate.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Vältige toitepistiku ja -kaabli kahjustamist (kui see on asjakohane). Kahjustatud toitekaabli vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist.

Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

- Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

- Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.

- Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

- Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• Enne esmakordset kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui on olemas).
• See seade on ette nähtud ainult koduseks (siseruumides) kasutamiseks.
• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Pärast iga kasutuskorda lülitage keedualad „välja“.
• Ärge pange keeduväljadele söögiriistu ega kastrulikaant. Need võivad muutuda kuumaks.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Kui seadme pinda peaks tekkima mõra, tuleb seade kohe vooluvõrgust eemaldada. See hoiab ära elektrilöögi.
• Inimesed, kellel on südamestimulaator, peaksid töötavatest induktsiooniväljadest hoiduma vähemalt 30 cm kaugusele.
• Kui panete toitu kuuma öli sisse, vöib see pritsida.

HOIATUS!

Plahvatuse või tulekahju oht!

• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamiseks rasva või õli, vältige nende kokkupuudet leekide või kuumutatud esemetega.
• Väga kuumast ölist eralduvad aurud vöivad põhjustada iseeneslikku süttimist.
• Toidujääke sisaldav kasutatud öli võib põhjustada tulekahju madalamal temperatuuril, kui esmakordselt kasutatav öli.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Ärge hoidke tuliseid nõusid juhtpaneelil.
• Årge pange pange kuuma nõukaant pliidiklaaspinnale.
• Ärge laske nõul kuivaks keeda.
• Olge ettevaatlik ja ärge laske esemetel ega keedunõudel seadmele kukkuda. Pind võib kahjustuda.
• Ärge aktiveerige keeduväljasid tühjade keedunõudega ega ilma keedunõudeta.
• Ärge asetage seadmele alumiiniumfooliumit.
• Valumalmist või alumiiniumist valmistatud või kahjustatud põhjaga kööginõud võivad tekitada klaasile/klaaskeraamikale kriimustusi. Tõstke alati esemed üles, kui peate neid pliidiplaadil liigutama.
• See seade on ette nähtud ainult toidu valmistamiseks. Seda ei tohi kasutada muudel eesmärkidel, näiteks ruumi soojendamiseks.

2.4 Puhastus ja hooldus

- Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.

• Lülitage seade välja ja laske sel enne puhastamist jahtuda.
• Ärge kasutage seadme puhastamiseks vee- või aurupihustit.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.

2.5 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.6 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Enne paigaldamist

Enne pliidi paigaldamist kirjutage üles järgmised andmesildil olevad andmed. Andmesilt asub seadme korpuse põhjal.

Seerianumber ......

3.2 Integreeritud pliidid

Integreeritud pliiti võib kasutada alles pärast seda, kui see on paigutatud sobivasse standardile vastavasse sisseehitatud mööblisse ja tööpinda.

3.3 Ühenduskaabel

• Pliit tarnitakse koos ühendusjuhtme.
• Kui toitekaabel on kahjustunud, tuleb see asendada kaablitüübiga: H05V2V2-F mis talub 90 °C või kõrgemat temperatuuri. Võtke ühendust volitatud teeninduskeskusega. Ühenduskaabli tohib välja vahetada ainult kvalifitseeritud elektrik.

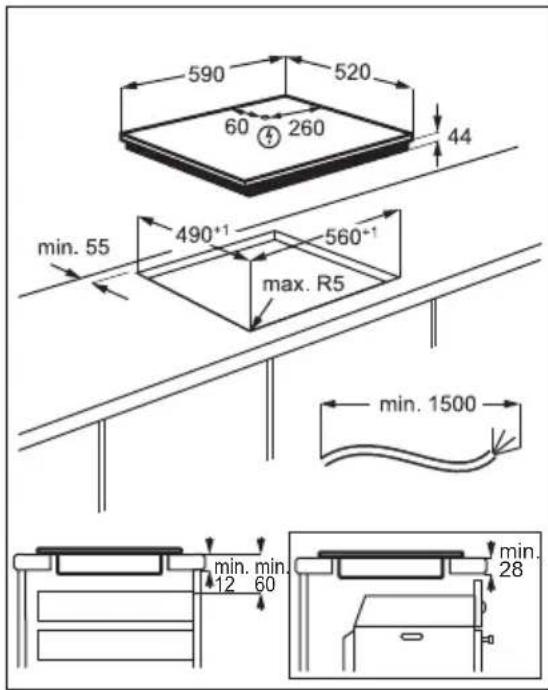

3.4 Monteerimine

Kui paigaldate pliidi õhupuhasti alla, vaadake õhupuhasti paigaldusjuhistest, milline peab olema seadmete vaheline minimaalne kaugus.

Kui seade paigaldatakse sahtli kohale, võivad seal olevad esemed toiduvalmistamise ajal pliidi ventilatsiooni tõttu soojaks minna.

Leidke videoõpetus "Kuidas paigaldada Electroluxi induktsioonpliiti – töölaua paigaldamine", tippides otsinguaknasse alloleval joonisel toodud täispika nime.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Induktsioonkeeduala
2 Juhtpaneel

4.2 Juhtpaneeli skeem

Kasutage seadmega töötamiseks sensorvälju. Ekraanid, indikaatorid ja helid annavad teada, millised funktsioonid on sees.

	Sen-sorväli	Funktsioon Märkus
1	➊	SISSE / VÄLJA Pliidiplaadi sisse- ja väljalülitamiseks.
2	➁	Lukk / Lapselukk Juhtpaneeli lukustamiseks/avamiseks.
3	➂	Bridge Funktsiooni sisse- ja väljalülitamiseks.
4	- Soojusastme näit Soojusastme näitamiseks.
5	- Keeduväljade taimerindikaatorid	Näitab, millise välja jaoks aeg on määratud.
6	- Taimerinäidik	Aja näitamiseks minutites.
7	➌	- Keeduvälja valimiseks.
[20WD]		- Aja pikendamiseks või lühendamiseks.
[GCBW]		- Soojusastme määramiseks.
[44HS]	[K=ΣΣ]	PowerBoost Funktsiooni sisselülitamiseks.

4.3 Soojusastme näit

Ekraan Kirjeldus
		Keeduväli on välja lülitatud.
	- [9] - [2] [6]	Keeduväli on sisse lülitatud.Täpp tähendab muudatust poole soojusastme võrra.
[4C06]		Automaatne kuumutamine on sees.
		PowerBoost on sees.
	+ number	Tegemist on rikkega.
	/ [7] [ ]	OptiHeat Control (3-astmeline jääkkuumuse indikaator): toiduvalmistamise jätkamine /soojashoidmine / jääkkuumus.
		Lukk / Lapselukk on sees.
[C50D]		Sobimatu või liiga väike nõu, või ei ole keeduväljal üldse nõud.
[380A]		Automaatne väljalülitus on sees.

4.4 OptiHeat Control (3-astmeline jääkkuumuse indikaator)

HOIATUS!

indikaator on sees, kaasneb põletusoht jääkkuumuse tõttu.

Induktsioonkeeduväljad toodavad toiduvalmistamiseks vajalikku kuumust otse keedunõude põhjas. Klaaskeraamikat kuumutatakse kööginõude kuumusega.

Indikaatorid ☐ / ☑ lülituvad sisse, kui keeduväli on kuum. Need näitavad

kasutatavate keeduväljade jääkkuumuse taset.

Indikaatorid võivad sisse lülituda ka:

• külgnevatel keeduväljadel, isegi juhul, kui te neid parajasti ei kasuta,
• kui keedunõu pannakse külmale keeduväljale,
• kui pliit on deaktiveeritud, kuid keeduväli on endiselt kuum.

Indikaator kaob, kui keeduala on jahtunud.

5. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Sisse- ja väljalülitamine

Pliidi sisse- või väljalülitamiseks puudutage 1 sekundi vältel ①

5.2 Automaatne väljalülitus

Funktsioon seiskab pliidi automaatselt, kui:

• köik keedualad on välja lülitatud,
• pärast pliidi käivitamist ei määrata soojusastet,
• kui juhtpaneelile on midagi maha läinud või asetatud (nõu, lapp vms) ja seda pole sealt 10 sekundi jooksul eemaldatud. Kõlab helisignaal ja pliit lülitub välja. Eemaldage objekt või puhastage juhtpaneel.
• Pliit läheb liiga kuumaks (nt nõu on kuivalt plaadil). Enne kui pliiti uuesti kasutama hakkate, laske keedualal maha jahtuda.
• kasutate sobimatut keedunõud. Sümbol F süttib ja 2 minuti pärast lülitub keeduväli automaatselt välja.
• te pole keeduala välja lülitanud või soojusastet muutnud. Mõne aja möödudes süttib ja pliit lülitub välja.

Soojusastme ja pliidi väljalülitusaja vaheline seos:

Soojusaste Pliit lülitub välja pärast

u, 1 - 2

6 tundi

3 - 4

5

tundi

5

4

tundi

6 - 9

1,5

tundi

5.3 Soojusaste

Soojusastme suurendamiseks puudutage A. Soojusastme vähendamiseks puudutage

V. Keeduvälja väljalülitamiseks puudutage samaaegselt ja.

5.4 Keedualade kasutamine

Pange nõu valitud keeduvälja keskele. Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega.

Suurema nõu puhul võite samaaegselt kasutada kahte keeduvälja. Nõu peab katma mõlema keeduvälja keskmeid ega tohi ületada tähistatud ala. Kui nõu jääb kahe keeduvälja keskmete vahele, ei lülitu Bridge funktsioon sisse.

Funktsioon töötab siis, kui nõu katab kahe keeduvälja keskmisi osi.

See funktsioon ühendab kaks vasakpoolset keeduvälja ja need töötavad ühe keeduväljana.

Määrake esmalt ühe vasakpoolse keeduvälja kuumutusaste.

Funktsiooni aktiveerimiseks: puudutage

1. Kuumutusastme seadistamiseks või

muutmiseks puudutage ühte puuteregulaatoritest.

Funktsiooni deaktiveerimiseks: puudutage ■]. Kaks keeduvälja töötavad teineteisest söltumatult.

Selle funktsiooni sisselülitamisel saavutate vajaliku soojusastme kiiremini. Selle funktsiooni puhul rakendatakse mönda aega kõrgeimat soojusastet; seejärel seda vähendatakse, kuni jõutakse õige soojusastmeni.

i

Funktsiooni sisselülitamiseks peab keeduväli olema külm.

Keeduala jaoks funktsiooni sisselülitamiseks: puudutage (P P süttib). Puudutage kohe (süttib). Puudutage kohe ,kuni ekraanil kuvatakse öige soojusaste. 3 sekundi pärast süttib R Funktsiooni väljalülitamiseks: puudutage V.

5.7 PowerBoost

See funktsioon võimaldab induktsiooniga keedualadel rohkem võimsust kasutada. Funktsiooni saab induktsioonkeeduala jaoks sisse lülitada ainult piiratud ajaks. Pärast seda lülitub induktsioonkeeduala automaatselt tagasi kõrgeimale soojusastmele.

i

Vt jaotist "Tehnilised andmed".

Keeduala jaoks funktsiooni sisselülitamiseks: puudutage 📄suttib.

Funktsiooni väljalülitamiseks: puudutage või

5.8 Taimer

• Pöördloendur

Seda funkitsiooni võite kasutada ühe küpsetusessiooni pikkuse valimiseks.

Kõigepealt valige keeduvälja soojusaste, seejärel funktsioon.

Keeduvälja valimine: puudutage järjest kuni ilmub keeduvälja indikaator.

Funktsiooni sisselülitamiseks või aja

muutmiseks: puudutage taimeri nuppu + või et valida aeg (00-99 minutit). Kui keeduvälja indikaator hakkab vilkuma, toimub aja pöördloendus.

Järelejäänud aja kontrollimiseks:

puudutage keeduvälja valimiseks. Keeduvälja indikaator hakkab vilkuma. Ekraanil kuvatakse järelejäänud aeg.

Funktsiooni väljalülitamiseks: puudutage ! keeduvälja valimiseks ja siis puudutage

—. Järelejäänud aega loetakse tagurpidi kuni näiduni 00. Keeduvälja indikaator kustub.

i

Kui aeg saab täis, vilgub 00 ja kostab helisignaal. Keeduväli lülitub välja.

Heli peatamine: puudutage

- Minutilugeja

Seda funktsiooni saate kasutada, kui pliit on sisse lülitatud, kuid keeduväljad ei tööta. Soojusastme ekraanil kuvatakse ☐.

Funktsiooni sisselülitamiseks: puudutage taimeril ja siis puudutage vär, et— valida aeg. Kui aeg saab täis, kostab helsignaal ja 00 vilgub.

Heli peatamine: puudutage

Funktsiooni väljalülitamiseks: puudutage ① ja seejärel .Järelejäänud aega loetakse tagurpidi kuni näiduni 00.

i

See funktsioon ei mõjuta keeduväljade tööd.

5.9 Lukk

Keeduväljade kasutamise ajal saate juhtpaneeli lukustada. See hoiab ära soojusastme kogemata muutmise.

Valige köigepealt soojusaste.

Funktsiooni sisselülitamiseks: puudutage süttib 4 sekundiks. Taimer jääb sisselülitatuks.

Funktsiooni väljalülitamiseks: puudutage . Süttib viimati kasutatud soojusaste.

Pliidi väljalülitamisel lülitub välja ka see funktsioon.

5.10 Lapselukk

See funktsioon hoiab ära pliidiplaadi juhusliku sisselülitamise.

Funktsiooni sisselülitamiseks: käivitage pliit ① abil. Ärge valige soojusastet. Puudutage ② sekundit. süttib. Lülitage pliit välja ③ abil.

Funktsiooni väljalülitamiseks: käivitage pliit 📐abil. Ärge valige soojusastet. Puudutage 📋 sekundit. süttib. Lülitage pliit välja ⏱ abil.

Funktsiooni ignoreerimiseks ühe toiduvalmistamise ajaks: lülitage pliit sisse ①abil. süttib. Puudutage 4 sekundi vältel. Valige soojusaste 10 sekundi jooksul. Pliiti saab nüüd kasutada. Kui lülitate pliidi välja ①abil, on funktsioon jälle sees.

5.11 Toitehaldus

Kui mitu ala on aktiivsed ja tarbitav võimsus ületab toitepinge piirväärtuse, jagab see funktsioon saadaoleva võimsuse kõigi keedualade vahel. Pliit reguleerib

kuumusastmeid, et kaitsta kodupaigaldiste kaitsmeid.

• Keedualad rühmitatakse vastavalt nende asukohale ja pliidi faaside arvule. Iga faasi maksimaalne elektrivõimsus on 3700 W. Kui pliit saavutab maksimaalse saadaoleva võimsustaseme ühel faasil, vähendatakse automaatselt keeduala võimsust.
• Viimati valitud keeduala kuumusaste on alati esmane prioriteet. Järelejäänud võimsus jagatakse eelnevalt aktiveeritud keedualade vahel valimisele vastupidises järjekorras.
• Ekraanil olev soojusastme näit lülitub ümber algselt valitud soojusastme ja vähendatud soojusastme vahel.
• Oodake, kuni ekraani vilkumine lakkab või vähendage viimati valitud keeduala kuumusastet. Keedualad jätkavad töötamist väiksema kuumusastmega. Vajaduse korral muutke keedualade kuumusastet käsitsi.

Vt illustratsiooni võimalikest kombinatsioonidest, mille korral saab võimust jagada erinevate keedualade vahel.

Vt ohutust käsitlevaid peatükke.

6.1 Keedunõud

Induktsioonaladel tekitab tugev elektromagnetväli kööginõus kuumuse väga kiiresti.

Kasutage induktsioonaladega sobivaid nõusid.

• Keedunõu põhi peaks olema võimalikult paks ja tasane.
• Enne panni asetamist pliidiplaadile kontrollige, kas selle põhi on kuiv ja puhas.
• Kriimustuste vältimiseks ärge libistage ega hõõruge nõusid keraamilisel klaasil.

Keedunõu materjal

• sobiv: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhjaga (vastava tootjapoolse tähistusega).
• mittesobiv: alumiinium, vask, messing, klaas, keraamika, portselan.

Keedunõud võib induktsioonpliidiplaadil kasutada, kui:

• vesi hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.
• magnet tömbub keedunõu põhjale.

Keedunōu mōōtmed

• Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega.
• Keeduala tõhusus sõltub keedunõu läbimõõdust. Minimaalsest väiksema põhjaga keedunõu kasutab keeduvälja saadaolevat võimsust ainult osaliselt.
• Nii ohutuse kui ka optimaalsete toiduvalmistulemuste huvides ärge kasutage keedunõusid, mis on suuremad jaotises "Keedualade spetsifikatsioon" nimetatutest. Vältige toiduvalmistamise ajal keedunõude hoidmist juhtpaneeli läheduses. See võib mõjutada juhtpaneeli funktsioneerimist või võib juhuslikult aktiveerida pliidiplaadi funktsioonid.

Vt jaotist "Tehnilised andmed".

6.2 Kasutamisega kaasnevad helid

Kui kuulete:

• pragisevat heli: nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).
• vilinat: kasutatakse ühte või mitut keeduvälja suurel võimsusel ja nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).
• surinat: kasutatakse suurt võimsust.
• klöpsumist: elektrilülitused.
• sisinat, suminat: ventilaator töötab.

Need helid on normaalsed ega ole märgiks pliidi rikkest.

6.3 Toiduvalmistamise rakenduste näited

Soojusastmete ja keeduvälja tarbitava energia vahel ei ole otsest seost. Soojusastet suurendades ei suurene energiatarve proportsionaalselt. See tähendab, et keskmise soojusastmega keeduväli kasutab vähem kui poolt oma võimsusest.

Tabelis olevad andmed on üksnes suunavad.

Kuumusastme Kasutage järgmiseks: Aeg		Näpunäited(min.)
- 1	Toidu soojashoidmiseks. vastavalt	Pange nõule alati kaas peale.vajadusele
1 – 2. Hollandi kaste; sulatamine: või, šoko-laad, želatiin.		5 - 25 Segage aeg-ajalt.
1 – 2. Tahkemaks muutmine: kohevad omle-tid, küpsetatud munad.		10 - 40 Küpsetage kaanega.
2. - 3. Riisi ja piimatoitude keetmine vaiksel tulel, valmistoidu soojendamine.		25 - 50 Vedeliku kogus peab olema riisi kogu-sest vähemalt kaks korda suurem, pii-matoite tuleb poole valmistamise järel segada.
3. - 4. Köögiviljade, kala, liha aurutamine. 20 - 45 Lisage paar supilusikatäit vedelikku.
4. - 5. Kartulite aurutamine. 20 - 60 Kasutage maks. 1⁄4 l vett 750 g kartuli-te kohta.
4. - 5. Suurema koguse toidu, hautiste ja sup-pide valmistamine.		60 - 150 Kuni 3 l vedelikku koos koostisosade-ga.
Kuumusastme Kasutage järgmiseks: Aeg	Näpunäited
	(min.)
5. - 7 Kerge praadimine: eskalopid, vasikali-hast cordon bleu, kotletid, karbonaad, vorstid, maks, keedutainas, munad, pannkoogid, söörikud.	vastavalt vajadusele	Pöörake poole valmistusaja möödu-des.
7 - 8 Tugev praadimine, kartulipannkoogid, seljatükid, steigid.	5 - 15 Pöörake poole valmistusaja möödu-des.
9 Keetke vesi, keetke pasta, pruunistage liha (guljašš, hautatud liha, frittige friikartulid).
	Keetke suures koguses vett. PowerBoost on sisse lülitatud.

7. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Üldteave

• Puhastage pliiti iga kord pärast kasutamist.
• Kasutage alati puhta põhjaga nõusid.
• Kriimustused või tumedad plekid pinnal ei mõjuta kuidagi pliidä tööd.
• Kasutage pliidi pinna jaoks sobivat puhastusvahendit.
• Kasutage spetsiaalse klaasikaabitsat.

7.2 Pliidi puhastamine

- Eemaldage kohe: sulav plast, plastkile, suhkur ja suhkrut sisaldavad plekid,

vastasel korral võib kinnikõrbenud mustus pliiti kahjustada. Püüdke vältida toidu pinnale kõrbemist. Asetage spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage selle tera pliidi pinnal.

• Eemaldage, kui pliit on piisavalt jahtunud: katlakiviplekid, veeplekid, rasvaplekid, läikivad metalsed plekid. Puhastage pliiti niiske lapi ja mitteabrasiivse pesuainega. Pärast puhastamist kuivatage pliiti pehme lapiga.

- Metalse läikega pleki eemaldamine: kasutage vee ja äädika lahust ja puhastage selles niisutatud lapiga pliidipinda.

8. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu

Pliidiplaati ei saa käivitada või ka-sutada.	Pliidiplaat ei ole elektrivõrku ühenda-tud või ühendus ei ole korralik.	Kontrollige, kas pliidiplaat on õigesti elektrivõrku ühendatud.
Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on kait-se. Kui kaitse korduvalt uuesti vallan-dub, võtke ühendust elektrikuga.

Probleem Võimalik põhjus Kõrvaldamise abinõu

Te ei vali 10 sekundi jooksul soojus-astet.		Käivitage pliidiplaat uuesti ja seadkesoojusaste vähemalt 10 sekundi jooks-sul.
Puudutasite samaaegselt 2 või ena-mat puuteala.		Puudutage ainult ühte puuteala.
Juhtpaneelil on vesi või rasvaplekid. Puhastage juhtpaneel.
Võite kuulda pidevat helisignaali. Elektriühendus ei ole nõuetekohane. Eemaldage pliidiplaat vooluvõrgust.Laske kvalifitseeritud elektrikul ühen-dused üle kontrollida.
Kostab helisignaal ja pliidiplaat lülitub välja.Pliidiplaadi välja lülitumisel kos-tab helisignaal.	Olete asetanud midagi ühele või enamale andurialale.	Eemaldage andurialadelt mistahes esemed.
Pliidiplaat lülitub välja. Olete asetanud midagi andurialale 1 .		Eemaldage andurialalt mistahes ese-med.
Jääkkuumuse indikaator ei lülitu sisse.	Ala ei ole kuum, sest see töötas vaid lühikest aega või andur on kahjustu-nud.	Kui ala kuumutamiseks kulub liiga pal-ju aega, siis pöörduge volitatud teenin-duskeskusesse.
Automaatne kuumutamine ei töö-ta.	Ala on kuum. Laske alal piisavalt maha jahtuda.
Valitud on kõrgeim soojusaste. Kõrgeimal soojusastmel on sama		võimsus kui funktsioonil.
Soojusaste lülitub ühelt astmelt teisele.	Toitehaldus on sees. Vt jaotist "Igapäevane kasutamine".
Juhtpaneeli on kuum puudutada. Kööginõu on liiga suur või on paigu-tatud juhtpaneelile liiga lähedale.		Võimalusel asetage suured nõud tagu-mistele väljadele.
Lhakkab tööle.	Lapselukk või Lukk on sees. Vt jaotist "Igapäevane kasutamine".
Fhakkab tööle.	Alal ei ole ühtegi keedunõud. Asetage alale kööginõu.
Kasutate ebasobivat nõud. Kasutage ainult induktsioonpliidile so-		bivaid nõusid. Vt jaotist "Vihjeid ja nä-punäiteid".
Nõu põhja läbimõõt on liiga väike. Kasutage sobivate mõõtudega keedu-nõusid. Vt jaotist "Tehnilised andmed".
Eja number lülitub sisse.	Pliidiplaadil on tõrge. Lülitage pliidiplaat välja ja käivitage

8.2 Kui te ei leia lahendust ...

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või

teeninduskeskusega. Esitage andmed andmesildilt. Esitage ka kolmetäheline klaaskeraamika kood (see asub klaaspinna

nurgas) ja ilmuv veateade. Veenduge, et kasutasite pliidiplaati õigesti. Vastasel juhul on hooldustehniku või edasimüüja poolt teostatav hooldus tasuline ka garantiiaja

jooksul. Teavet garantiiperioodi ja volitatud hoolduskeskuste kohta leiate garantiivihikust.

9. TEHNILISED ANDMED

9.1 Andmesilt

Mudel LIV63431BW Tootekood (PNC) 949 492 351 00

Tüüp 61 B4A 01 AA 220–240 V / 400 V 2N 50–60 Hz

Induktsioon 7.35 kW Valmistatud: Rumeenia

Seerianr 7.35 kW

ELECTROLUX

9.2 Keeduväljade tehnilised näitajad

Keeduväli Nimivõimsus(max soojusaste) [W]	PowerBoost [W]	PowerBoost maksimumkes-tus [min]	Nõu läbimõõt [mm]
Vasak eesmine 2300 3200 10 125 - 210
Vasak tagumine 2300 3200 10 125 - 210
Parem eesmine 1400 2500 4 125 - 145
Parem tagumine 1800 2800 10 145 - 180
Keeduväljade võimsus võib tabelis toodud andmetest veidi erineda. See muutub olenevalt keedunõude matrejalist ja mõõtmetest.		Parimate tulemuste saamiseks kasutage nõusid, mille läbimõõt ei ole tabelis toodust suurem.

10. ENERGIATÕHUSUS

10.1 Toote teave\*

Mudeli tunnus LIV63431BW

Pliidi tüüp Sisseehitatud pliit
Keedualade arv		4
Kuumutustehnoloogia		Induktsioon
Ringikujuliste keedualade läbimõõt (Ø)	Vasak eesmine	21,0 cm
	Vasak tagumine	21,0 cm
	Parem eesmine	14,5 cm
	Parem tagumine	18,0 cm
Energiatarbimine keeduvälja kohta (EC electric coo-king)	Vasak eesmine	179,3 Wh/kg
	Vasak tagumine	178,4 Wh/kg
	Parem eesmine	183,2 Wh/kg
	Parem tagumine	184,9 Wh/kg

Pliidi energiatarbimine (EC electric hob) 181,5 Wh/kg

* Euroopa Liidu puhul vastavalt määrusele EL 66/2014. Valgevene puhul vastavalt standardile STB 2477-2017, lisa A. Ukraina puhul vastavalt määrusele 742/2019.

EN 60350-2 - Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – Osa 2: Pliidid – Toimivuse mõõtemeetodid

10.2 Energiasääst

Järgmisi nõuandeid järgides saate igapäevaselt energiat kokku hoida.

• Vett kuumutades piirduge vajaliku kogusega.
- Võimalusel pange keedunõule alati kaas peale.
- Enne keeduvälja sisselülitamist asetage sellele keedunõu.
- Pange väiksem nõu väiksemale keeduväljale.
- Pange nõu otse keeduvälja keskele.
- Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust.

11. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

GONDOLUNK ÖNRE
