Тип виробу	Вбудована варильна панель
Бренд	Electrolux
Модель	LIV63431BW
Кількість конфорок	4 (індукційні)
Розміри (Ш x Г x В)	Приблизно 59 x 52 x 5 см
Вага	Приблизно 8 кг
Електроживлення	220-240 В / 400 В 2N, 50-60 Гц
Загальна потужність	7.35 кВт
Функція PowerBoost	Є, для кожної конфорки
Функція Автоматичне нагрівання	Є
Функція Bridge (об'єднання конфорок)	Є, для лівих конфорок
Таймер	Є, зі зворотним відліком
Блокування кнопок	Є
Захист від дітей	Є
Індикатор залишкового тепла	Трьохступеневий (OptiHeat Control)
Система керування потужністю	Є, запобігає перевантаженню
Автоматичне вимкнення	Є
Матеріал поверхні	Склокераміка
Догляд та чищення	М'яка волога тканина, нейтральні миючі засоби, скребок для скла
Оригінальні запасні частини	Через авторизований сервісний центр
Енергоспоживання (на кг)	181.5 Вт·год/кг
Клас енергоефективності	A+ (оцінка)

Часті запитання - LIV63431BW ELECTROLUX

Як увімкнути варильну панель?

Торкніться сенсорного поля ВКЛ/ВИКЛ (символ Ⓛ) приблизно на 1 секунду, щоб увімкнути або вимкнути панель.

Як встановити таймер?

Спочатку виберіть конфорку, натискаючи Ⓛ кілька разів, поки не заблимає індикатор потрібної конфорки. Потім торкніться + або - на таймері, щоб встановити час від 00 до 99 хвилин. Зворотний відлік розпочнеться автоматично.

Який посуд можна використовувати на індукції?

Підходить посуд з чавуну, сталі, емальованої сталі, нержавіючої сталі з феромагнітним дном. Перевірте магнітом: якщо магніт притягується, посуд підходить. Не використовуйте алюміній, мідь, скло, кераміку.

Що означає індикатор залишкового тепла?

Індикатор OptiHeat Control показує рівень залишкового тепла: • ≡ — конфорка гаряча, • ☑ — тепло, • ☐ — охолоджується. Не торкайтеся, поки індикатор не згасне, щоб уникнути опіків.

Як увімкнути функцію PowerBoost?

Виберіть потрібну конфорку, потім торкніться сенсорного поля ⚠️ (або PowerBoost). На дисплеї загориться P. Функція автоматично вимикається через обмежений час (див. таблицю технічних даних).

Що робити, якщо на дисплеї відображається код помилки?

Вимкніть панель кнопкою ВКЛ/ВИКЛ, зачекайте 30 секунд і увімкніть знову. Якщо помилка повторюється, вимкніть живлення на 30 секунд, потім увімкніть. Якщо не допомогло, зверніться до авторизованого сервісного центру.

Як заблокувати панель керування?

Під час роботи торкайтеся сенсорного поля Блокув. кнопок (символ ). На 4 секунди з'явиться символ L. Для розблокування торкніться того ж поля.

Як увімкнути захист від дітей?

Увімкніть панель (не задаючи нагрівання), торкніться поля Захист від дітей (символ ) і утримуйте 4 секунди. Загориться L. Вимкніть панель. Для тимчасового вимкнення на один цикл: увімкніть панель, торкніться поля 4 секунди, потім виберіть рівень нагрівання протягом 10 секунд.

Як очистити варильну панель?

Після охолодження видаліть забруднення скребком для скла (прилиплу пластмасу, цукор). Потім протріть вологою м'якою тканиною з нейтральним миючим засобом. Уникайте абразивних засобів та жорстких губок. Вапняні плями видаляйте розчином води з оцтом.

Як заощадити електроенергію?

Накривайте посуд кришкою; ставте посуд на конфорку до увімкнення; використовуйте конфорки відповідного розміру; використовуйте залишкове тепло для доготування; не наливайте зайву воду.

ПОСІБНИК КОРИСТУВАЧА LIV63431BW ELECTROLUX

1. ΔИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

Дякуємо, що придбали прилад Electrolux. Обраний вами виріб створено на основі багаторічного професійного досвіду та інновацій. Оригінальний і стильний — його сконструйовано з думкою про вас. Тому під час його використання ви можете бути впевнені в тому, що щоразу отримуватимете відмінні результати.

Ласкаво просимо до Electrolux.

Відвідайте наш веб-сайт, щоб:

Отримати поради з використання, брошури, інструкції з усунення несправностей, інформацію щодо сервісу та ремонту:

www.electrolux.com/support

Зареєструвати свій продукт для кращого обслуговування:

www.registerelectrolux.com

Придбати аксесуари, витратні матеріали й оригінальні запчастини для вашого приладу:

www.electrolux.com/shop

ДОПОМОГА КЛИЄНТАМ ТА ОБСЛУГОВУВАННЯ

Використовуйте лише оригінальні запасні частини.

Звертаючись до нашого авторизованого сервісного центру, необхідно мати таку інформацію: модель, номер виробу, серійний номер.

Інформацію можна знайти на табличці з технічними даними.

⚠️ Попередження / Важлива інформація про безпеку

① Загальна інформація та рекомендації

Інформація щодо захисту навколишнього середовища

Може змінитися без оповіщення.

3MICT

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ.... 105
2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ.... 108
3. ВСТАНОВЛЕННЯ.... 110
4. ОПИС ВИРОБУ....111
5. ЩОДЕННЕ ВИКОРИСТАННЯ....113
6. ПОРАДИ І РЕКОМЕНДАЦІЇ....116
7. ДОГЛЯД І ОЧИЩЕННЯ.... 118
8. УСУНЕННЯ ПРОБЛЕМ.... 119
9. ТЕХНІЧНІ ДАНІ.... 120
10. ЕНЕРГОЕФЕКТИВНІСТЬ.... 121
11. ОХОРОНА ДОВКІЛЛЯ....122

1. ΔΗΦΟΡΜΑΖΙΑ 3 ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе

відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов'язаних з цим ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

• Слідкуйте за тим, аби діти не бавилися з приладом.

- Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.

• ПОПЕРЕДЖЕННЯ: Не дозволяйте дітям та домашнім тваринам знаходитися поблизу приладу під час його роботи або охолодження. При роботі відкриті елементи сильно нагріваються.

- Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.

• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Необхідно поводитись обережно, щоб не торкатися нагрівальних елементів.

• ПОПЕРЕДЖЕННЯ: Готування без нагляду на варильній поверхні з використанням жиру чи олії може спричинити пожежу.

• НІКОЛИ не намагайтеся загасити вогонь водою. Натомість вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежним покривалом.

• ПОПЕРЕДЖЕННЯ: Прилад не повинен бути підключеним через зовнішній перемикач, наприклад таймер, або підключений до мережі, що регулярно вмикається та вимикається службовим пристроєм.

- ОБЕРЕЖНО: Необхідно стежити за процесом готування. Необхідно безперервно стежити за короткотривалим процесом готування.

• ПОПЕРЕДЖЕННЯ: Небезпека займання: Не зберігайте речі на поверхнях для готування.

- Не можна класти на прилад металеві предмети, наприклад, ножі, виделки, ложки та кришки, оскільки вони можуть нагрітися.

- Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.

- Не використовуйте пароочищувач для очищення приладу.

• Після користування елементом варильної поверхні вимкніть його за допомогою відповідної ручки. Не покладайтеся на детектор деко.

- Якщо склокерамічна/скляна поверхня трісне, вимкніть прилад та від'єднайте його від мережі живлення. Якщо прилад підключено до мережі живлення безпосередньо через розподільну коробку, вийміть запобіжник, щоб відключити прилад від джерела живлення. У будь-якому випадку, зверніться до авторизованого сервісного центру.

- Задля уникнення небезпеки в разі пошкодження електричного кабелю його заміну має здійснювати виробник, представник авторизованого сервісного центру або інша кваліфікована особа.

• ПОПЕРЕДЖЕННЯ: Використовуйте лише запобіжники вариальної поверхні, розроблені виробником пристрою для приготування, визнані придатними до використання

відповідно до інструкцій із експлуатації від виробника або вбудовані у пристрій. Використання неналежних запобіжників може призвести до нещасних випадків.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

2.1 Встановлення

ПОПЕРЕДЖЕННЯ!

Встановлювати цей прилад повинен лише кваліфікований фахівець.

ПОПЕРЕДЖЕННЯ!

Існує ризик травмування або пошкодження приладу.

• Повністю зніміть упаковку.
• Не встановлюйте й не використовуйте пошкоджений прилад.
• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.
• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.
• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.
• Захистіть зрізи за допомогою ущільнювального матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.
• Захистіть дно приладу від пари та вологи.
• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.
• На дні кожного приладу знаходяться охолоджувальні вентилятори.
• Якщо прилад встановлено над шухлядою, дотримуйтеся вказаних нижче правил.

– Не зберігайте невеликі шматки або аркуші паперу, які можуть потрапити всередину, оскільки вони можуть пошкодити охолоджувальні вентилятори або негативного вплинути на систему охолодження.

– Слідкуйте за тим, щоб між дном приладу та речами, що зберігаються в шухляді, залишалося щонайменше 2 см.

- Зніміть розділювальні панелі, встановлені в шафі під приладом.

2.2 Під'єднання до електромережі

ПОПЕРЕДЖЕННЯ!

Існує ризик займання та ураження електричним струмом.

• Усі електричні з'єднання мають виконуватися кваліфікованим електриком.
• Прилад повинен бути заземленим.
• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від'єднано від електромережі.
  • Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.
• Переконайтеся, що прилад установлено правильно. Незакріплений або невідповідний кабель живлення або штепсель (якщо є) можуть призвести до нагрівання роз'ємів.
• Використовуйте відповідний кабель живлення.
• Не допускайте заплутування кабелю живлення.
  • Переконайтеся, що встановлено захист від ураження електричним струмом.
  • Використовуйте на кабелі кабельний затискач.
• Під час підключення приладу до розетки переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду.

• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Стежте за тим, щоби не пошкодити штепсельну вилку (якщо є) або кабель живлення. Для заміни пошкодженого кабелю треба звернутися до нашого авторизованого сервісного центру або до електрика.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.
• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.
• Не вставляйте вилку в розетку, яка ненадійно закріплена.
• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну вилку.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.
• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

2.3 Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків і ураження електричним струмом.

• Перед першим використанням зніміть всю упаковку, маркування та захисну плівку (якщо застосовно).
- Прилад призначено виключно для застосування в домашніх умовах.
- Не змінюйте технічні специфікації цього приладу.
- Переконайтеся в тому, що вентиляційні отвори не заблоковано.
- Під час роботи приладу не залишайте його без нагляду.
• Вимикайте зону готування після кожного використання.

• Не кладіть столові прибори або кришки каструль на конфорки. Вони можуть нагрітися.
• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з водою.
• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.
• Якщо на поверхні приладу з'явилися тріщини, негайно від'єднайте його від електромережі. Це дозволить запобігти враженню електричним струмом.
• Користувачі з кардіостимуляторами мають дотримуватися мінімальної відстані 30 см від індукційних зон приготування під час роботи приладу.
• Коли ви кладете продукти в гарячу олію, вона може бризкати.

ПОПЕРЕДЖЕННЯ!

Існує небезпека пожежі та опіків

• При нагріванні жирів і олії можливе вивільнення легкозаймистих парів. Готуючи з використанням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.
• У результаті вивільнення парів при нагріванні жирів та олії до дуже високої температури можливе їх самозаймання.
  • Повторне використання олії, що містить залишки їжі, може спричинити пожежу за температури нижче тієї, при якій ця олія застосовувалася при першому приготуванні їжі.
• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах.

ПОПЕРЕДЖЕННЯ!

Існує ризик пошкодження приладу.

• Не тримайте гарячий посуд на панелі керування.
• Не кладіть кришку гарячої каструлі на скляну варильну поверхню.
• Не допускайте, щоб посуд грівся, коли в ньому немає рідини.

• Будьте обережні, щоб не допускати падіння предметів чи посуду на прилад. Поверхня може бути пошкоджена.

• Не вмикайте зони варіння, якщо посуд порожній або відсутній.

• Не кладіть алюмінієву фольгу на прилад.
• Кухонний посуд із чавуну, алюмінію або з пошкодженим дном може подряпати скло/склокераміку. Завжди піднімайте ці предмети, коли потрібно їх перемістити на варильній поверхні.
• Цей прилад призначено виключно для приготування їжі. Забороняється використовувати для інших цілей, наприклад, опалення приміщень.

2.4 Догляд і очищення

• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу поверхні.
• Перед чищення вимкніть прилад і дайте йому охолонути.
• Не застосовуйте водяні розпилювачі або пару для чищення.
• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, жорсткі серветки для очищення, розчинники або металеві предмети.

2.5 Сервіс

- Для ремонту приладу звертайтеся до авторизованого сервісного центру. Використовуйте лише оригінальні запасні частини.

- Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

2.6 Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

• По інформацію з належної утилізації приладу зверніться до органів муніципальної влади.
  • Від'єднайте прилад від електромережі.
  • Відріжте кабель електричного живлення близько до приладу та утилізуйте його.

Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

3. ВСТАНОВЛЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

3.1 Перед встановленням

Перш ніж встановлювати варильну поверхню, запишіть наступну інформацію з таблички з технічними даними. Ця табличка розташована внизу варильної поверхні.

Серійний номер ......

3.2 Вбудовані варильні поверхні

Експлуатувати вбудовані варильні поверхні можна лише після правильного вбудовування у шафки та робочі поверхні, які підходять для цього і відповідають нормам.

3.3 3'єднувальний кабель

• Варильну поверхню оснащено з'єднувальним кабелем.
• Щоби замінити пошкоджений кабель живлення, використовуйте кабель типу: H05V2V2-F який витримує температуру

90 °C або вище. Зверніться до авторизованого сервісного центру. З'єднувальний кабель має замінюватися лише кваліфікованим електриком.

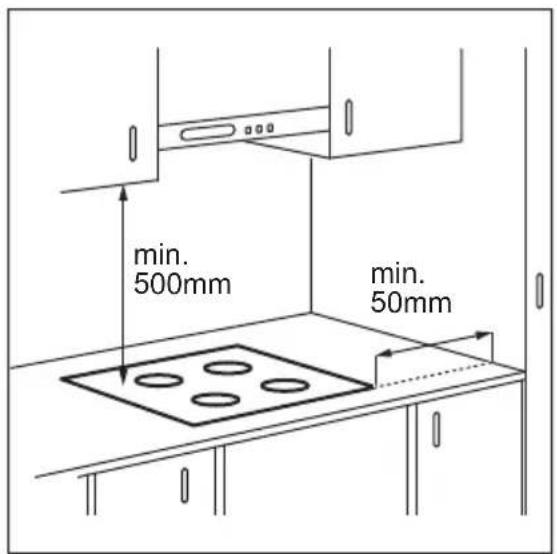

3.4 Збирання

Якщо варильна поверхня встановлюється під витяжкою, див. інструкції з монтажу витяжки, щоб дізнатися мінімальну відстань між приладами.

Якщо прилад встановлено над шухлядою, вентиляція варильної поверхні під час процесу готування може нагрівати речі, що зберігаються в шухляді.

Знайдіть відео «Як встановити індукційну варильну поверхню Electrolux — Встановлення робочої поверхні», шляхом введення повної назви, зазначеної на малюнку нижче.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

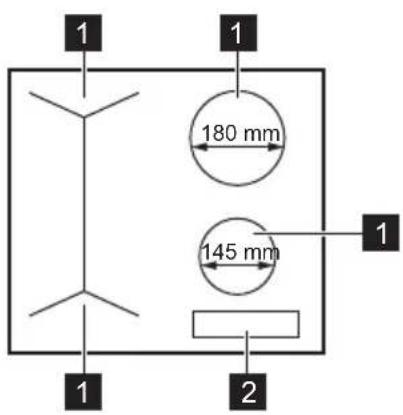

4.1 Оснащення варильної поверхні

1 Індукційна зона нагрівання
2 Панель керування

4.2 Структура панелі керування

Керування приладом здійснюється за допомогою сенсорних кнопок. Символи на дисплеї, індикатори та звукові сигнали вказують на активовані функції.

	Сен-сорна кнопка	Функція Коментар
1	➊	ВКЛ/ВИМК Увімкнення та вимкнення варильної поверхні.
2		Блокування / Захист від доступу блокування та розблокування панелі керування.дітей
3		Bridge Увімкнення та вимкнення функції.
4	- Дисплей установленого ступеня нагрівання	Відображення встановленого ступеня нагрівання.
5	- Індикатори таймера зон нагрі-вання	Показує, для якої зони встановлюється час.
6	- Дисплей таймера Показує час у хвилинах.
7		- Вибір зони нагрівання.
8	+/-	- Збільшення або зменшення тривалості.
9		- Установлення ступеня нагрівання.
10		PowerBoost Увімкнення функції.

4.3 Відображення ступеня нагріву

Дисплей	Опис
	Зону нагрівання вимкнено.
	Зона нагрівання працює.Точка означає зміну ступеня нагрівання наполовину.
Дисплей Опис
A	Працює Автоматичний розігрів.
P	Працює PowerBoost.
E+ цифра	Виникла несправність.
≡/≡	OptiHeat Control (3-ступеневий індикатор залишкового тепла): продовження готування / підтримання страви теплою / залишкове тепло.
L	Працює Блокування / Захист від доступу дітей.
F	Посуд невідповідний, надто малий або на зоні нагрівання немає посуду.
-	Працює Автоматичне вимикання.

4.4 OptiHeat Control (3-ступеневий індикатор залишкового тепла)

ПОПЕРЕДЖЕННЯ!

/Поки світиться

індикатор, залишається ризик отримання опіків від залишкового тепла.

Тепло для процесу готування їжі генерується індукційними зонами нагрівання безпосередньо в дні посуду. Склокераміка нагрівається від тепла посуду.

Індикатори ☐ / ☐ з'являється, коли зона нагрівання гаряча. Вони показують

рівень залишкового тепла для зон нагрівання, які використовуються в даний момент.

Також може з'явитися індикатор:

• для сусідніх зон нагрівання, навіть якщо ви їх не використовуєте,
• коли посуд стоіть на холодній зоні нагрівання,
• коли варильна поверхня вимкнена, але зона нагрівання ще гаряча.

Індикатор зникає, коли зона нагрівання охолоне.

5. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

5.1 Увімкнення та вимкнення

Торкніться ④утримуйте впродовж 1 секунди, щоб увімкнути або вимкнути варильну поверхню.

5.2 Автоматичне вимикання

Функція автоматично вимикає варильну поверхню в разі, якщо:

• усі зони нагрівання вимкнені,
  • після увімкнення варильної поверхні ви не налаштували ступінь нагріву,
• ви вилили або поклали щось на панель керування більш, ніж на 10 секунд (каструлю, ганчірку тощо). Варильна панель вимикається після звукового сигналу. Приберіть сторонній предмет або очистіть панель керування.
• варильна поверхня занадто нагрілася (наприклад, це може статися після википання усієї води в каструлі). Дочекайтеся, доки зона нагрівання

охолоне, перш ніж знову використовувати варильну поверхню.

• використовується непідходящий посуд.
Починає світитися символ F, через 2 хвилини зона нагрівання автоматично вимикається.
- ви не вимикаєте зону нагрівання й не змінюєте ступінь нагрівання. Через певний час починає світитися індикатор -, після чого варильна поверхня вимикається.

Співвідношення між ступенем нагрівання та часом, після якого вимикається варильна поверхня:

Рівень нагрівання Варильна поверхня вимикається через

u, 1 - 2

6 години

3 - 4 5 години

5 4 години

6 - 9 1,5 години

5.3 Ступінь нагріву

Щоб збільшити ступінь нагріву, використовуйте сенсорну кнопку. Щоб зменшити ступінь нагріву, використовуйте сенсорну кнопку. Одночасно торкніть І і, щоб вимкнути зону нагрівання.

5.4 Використання зон нагрівання

Поставте посуд у центр обраної зони. Індукційні зони нагрівання автоматично пристосовуються до розміру дна посуду. Ви можете готувати у великому посуді на двох зонах нагрівання одночасно. Посуд має накривати центри обох зон, але не виходити за позначки зони. Якщо посуд розташовано між двома центрами, функція Bridge не активується.

i Ця функція працює, лише коли каструля накриває центри двох зон.

Ця функція поєднує дві ліві зони готування, і вони працюють як одна зона готування.

Спочатку встановіть ступінь нагрівання для однієї лівої зони готування.

Щоб увімкнути функцію: торкніться ■1. Щоби встановити або змінити ступінь нагрівання, торкніться одного із сенсорів керування.

Щоб вимкнути функцію, торкніться Зони готування працюють незалежно.

5.6 Автоматичний розігрів

Якщо ця функція увімкнена, можна швидше отримати потрібний ступінь нагріву. Функція встановлює найвищий ступінь нагріву на певний час, а потім знижує його до належного рівня.

i Щоб увімкнути цю функцію, зона нагрівання має бути холодною.

Щоб увімкнути функцію для зони нагрівання: торкніться (загорається Ⓟ). Одразу торкніться (на дисплеї з'явиться ⚫) Одразу торкніться й утримуйте, доки на дисплеї не відобразиться належний ступінь нагріву. Через 3 секунди на дисплеї з'явиться ⚫

Вимкнення функції: торкніться V.

5.7 PowerBoost

Ця функція забезпечує індукційні зони нагрівання додатковою потужністю. Функцію можна ввімкнути для однієї індукційної зони нагрівання лише на обмежений період часу. Після цього індукційна зона нагрівання автоматично перемикається на найвищий ступінь нагрівання.

i

Див. розділ «Технічні дані».

Щоб увімкнути функцію для зони нагрівання: торкніться загорається Ⓞ.

Вимкнення функції: торкніться □або

5.8 Таймер

• Таймер зворотного відліку часу За допомогою цієї функції можна встановити тривалість одного сеансу готування.

Спочатку встановіть ступінь нагріву для зони нагрівання, а потім налаштуйте функцію.

Вибір зони нагрівання: торкніться ⚙️ декілька разів, доки не з'явиться індикатор зони нагрівання.

Щоб увімкнути функцію або змінити

час: торкніться або таимера, щоб встановити час (00–99 хвилин). Коли індикатор зони нагрівання починає блимати, відбувається зворотний відлік часу.

Щоб дізнатися, скільки часу

залишилося: торкніться для вибору зони нагрівання. Індикатор зони нагрівання почне блимати. На дисплеї відобразиться час, що залишився.

Для вимкнення функції: торкніться ⚠️ для вибору зони нагрівання, а потім торкніться —. Час, що залишився, відраховується назад до значення 00. Індикатор зони нагрівання згасне.

i

Коли відлік закінчиться, пролунає звуковий сигнал і почне блимати 00. Зона нагрівання вимкнеться.

Щоб вимкнути звуковий сигнал, торкніться ⏻

• Таймер

Цю функцію можна використовувати коли варильна поверхня ввімкнена та зони нагрівання не працюють. На дисплеї відображається ступінь нагрівання 📄.

Для активації функції: торкніться, а потім +або таймера, щоб встановити час. Коли відлік закінчиться, пролунає звуковий сигнал і почне блимати 00.

Щоб вимкнути звуковий сигнал, торкніться ⏻

Для вимкнення функції: торкніться потім – час, що залишився, відраховується назад до значення 00.

i

Функція не впливає на роботу зон нагрівання.

5.9 Блокування

Можна заблокувати панель керування, коли працюють зони нагрівання. Це запобігає випадковій зміні встановленого ступеня нагрівання.

Встановіть спочатку ступінь нагріву.

Для активації функції: торкніться загорається на 4 секунди. Таймер залишається увімкненим.

Вимкнення функції: торкніться Загорається попередній ступінь нагрівання.

При вимиканні варильної поверхні ця функція також вимикається.

5.10 Захист від доступу дітей

Ця функція запобігає випадковому вмиканню варильної поверхні.

Для активації функції: увімкніть варильну поверхню за допомогою ①. Не встановлюйте ступінь нагріву. Торкніться і утримуйте протягом 4 секунд. Загорається Вимкніть варильну поверхню за допомогою ①

Для вимкнення функції: увімкніть варильну поверхню за допомогою ①. Не встановлюйте ступінь нагріву. Торкніться і утримуйте ☑ протягом 4 секунд. Загорається ☐ вимкніть варильну поверхню за допомогою ①.

Щоб скасувати функцію лише на один період готування: увімкніть варильну поверхню за допомогою ① загорається ②. Торкніться та утримуйте протягом 4 секунд. Встановіть ступінь нагріву не пізніше ніж через 10 секунд. Варильною поверхнею можна користуватися. Коли варильна поверхня вимикається за допомогою ①, функція знову працюватиме.

5.11 Управління потужністю

Якщо активні декілька зон, а споживана потужність перевищує можливості електромережі, ця функція розподіляє доступну потужність між усіма зонами

готування. Варильна поверхня контролює налаштування підігріву для захисту запобіжників будинку.

- Зони готування згруповано за розташуванням і кількістю фаз у варильній поверхні. Кожна фаза витримує максимальне електричне навантаження (3700 Вт). Якщо потужність варильної поверхні в межах однієї фази досягає максимально допустимого значення, потужність зон готування буде автоматично знижено.

- Пріоритет завжди надається налаштуванням ступеню нагрівання тієї зони готування, яку було обрано останньою. Потужність буде розділено між попередньо активованими зонами готування у зворотному порядку.

- На дисплеї ступеня нагрівання зон зі зниженою потужністю встановлене значення ступеня нагрівання змінюється зниженим показником ступеня нагрівання.

- Зачекайте, доки показник на дисплеї не припинить блимати, або зменште ступінь нагрівання обраної зони готування. Зони готування і далі працюватимуть зі зниженою потужністю. За потреби змініть ступінь нагрівання зон готування вручну.

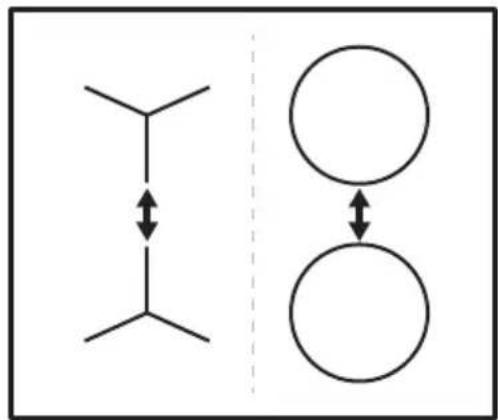

Можливі комбінації розподілу потужності між зонами готування зображено на ілюстрації.

6. ПОРАДИ І РЕКОМЕНДАЦІЇ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

6.1 Посуд

Завдяки сильному електромагнітному полю індукційних зон нагрівання вміст посуду нагрівається дуже швидко.

Використовуйте відповідний посуд на індукційних зонах нагрівання.

• Дно посуду має бути товстим і рівним.
- Перш ніж ставити посуд на варильну поверхню, переконайтеся, що його дно чисте та сухе.
- Щоб уникнути подряпин, не слід пересовувати посуд по склокерамічній поверхні.

Матеріал посуду

• рекомендовано: чавун, сталь, емальована сталь, неіржавна сталь, посуд з багатошаровим дном (позначений як придатний виробником).

- не рекомендовано: алюміній, мідь, латунь, скло, кераміка, порцеляна.

Посуд є придатним для індукційної варильної поверхні, якщо:

- вода швидко закипає в посуді на зоні, для якої встановлено найвищий ступінь нагрівання;

• до дна посуду притягується магніт.

Розміри посуду

- Індукційні зони нагрівання автоматично пристосовуються до розміру дна посуду.

- Ефективність зони нагрівання залежить від діаметра посуду. Посуд з діаметром менше мінімального отримує лише частину енергії, що виробляється зоною нагрівання.

- 3 міркувань безпеки та для отримання оптимальних результатів готування не використовуйте посуд більшого

розміру, ніж зазначено в розділі «Специфікації зон нагрівання». Не залишайте посуд близько до панелі керування під час процесу готування. Це може вплинути на функціонування панелі керування або випадково активувати функції варильної поверхні.

Див. розділ «Технічні дані».

6.2 Шуми під час роботи

Якщо чути:

• потріскування: посуд виготовлено з різних матеріалів (складається з багатьох шарів).
• посвистування: увімкнено зону нагрівання на високому рівні потужності, а посуд виготовлено з різних матеріалів (складається з багатьох шарів).
  • гудіння: встановлено високий рівень потужності.
• клацання: виконується вмикання або вимикання функцій.
  • шипіння, шум: працює вентилятор.

Шуми є нормальними і не свідчать про несправність.

6.3 Приклади застосування

Співвідношення між ступенем нагрівання та споживанням електроенергії зоною нагрівання не є лінійним. Збільшення ступеня нагрівання не є пропорційним збільшенню споживання електроенергії. Це означає, що зона нагрівання з середнім ступенем нагрівання використовує менш ніж половину своєї потужності.

Дані в таблиці є орієнтовними.

Ступені нагрів Використовуйте для: Час (хв) Поради ву

Підтримання готової страви теплою. у разі не- обхідності Накрийте посуд кришкою.

1 – 2. Голландський соус, розтоплювання: масло, шоколад, желатину.

5 - 25 Час від часу перемішуйте.

Ступені нагріву Використовуйте для: Час (хв) Поради
1 – 2. Замочити: збитих омлетів, запіканки з яєць.	10 - 40 Готуйте з кришкою.
2. – 3. Приготування рису та страв на основі молока, розігрівання готових страв.	25 - 50 Додайте до рису щонайменше вдвічі більше рідини, перемішайте молочні страви через половину часу готування.
3. – 4. Приготування овочів, риби, м'яса. 20 - 45 Додайте кілька столових ложок рідни.
4. – 5. Приготування картоплі на парі. 20 - 60 Використовуйте макс. 1⁄4 л води на 750 г картоплі.
4. – 5. Готуйте більшу кількість їжі, тушко-ваних супів та супів.	60 - 150 До 3 л рідини плюс інгредієнти.
5. – 7 Лагідне смаження: шніцелів, кордон блю, відбивних, фрикадельок, сардельок, печінки, борошняної підливки, яєць, омлетів, оладок.	у разі не-обхідності переверніть по завершенні половини часу.
7 - 8 Інтенсивне смаження дерунів, філе, стейків.	5 - 15 переверніть по завершенні половини часу.
9 Кип'ятіння води, готування макаронів, обсмажування м'яса (гуляш, тушковане м'ясо), приготування картоплі фрі.
Кип'ятіння великої кількості води. PowerBoost увімкнено.

7. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

7.1 Загальна інформація

• Очищуйте варильну поверхню після кожного використання.
  • Дно посуду, в якому ви готуєте, має бути завжди чистим.
• Подряпини або темні плями на поверхні не впливають на роботу варильної поверхні.
• Використовуйте спеціальний засіб для чищення, що підходить для цієї варильної поверхні.
• Використовуйте спеціальний шкребок для скла.

7.2 Чищення варильної поверхні

• Негайно видаляйте такі типи забруднень: розплавлену пластмасу й полімерну плівку, цукор та залишки страв, що містять цукор, якщо цього не зробити, то забруднення може призвести до пошкодження вариальної поверхні. Будьте обережні, щоб уникнути опіків. Використовуйте спеціальний шкребок для вариальних поверхонь під гострим кутом до скляної поверхні і пересувайте лезо по поверхні.

- Видаляйте залишки після того, як прилад достатньо охолоне: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Очищуйте поверхню вологою ганчіркою з нейтральним миючим засобом. Після чищення витріть поверхню м'якою тканиною.

8. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

8.1 Дії в разі виникнення проблем

Проблема Можлива причина Спосіб вирішення

Варильна поверхня не вми-кається або не працює.	Варильну поверхню не під'єднано до мережі або під'єднано неправильно.	Перевірте, що варильну поверхню правильно під'єднано до мережі.
Запобіжник перегорів. Переконайтеся в тому, що запобіж-		ник є причиною несправності. Якщо запобіжник перегорить ще раз, зверніться до кваліфікованого електрика.
Ви не встановили ступінь нагріван-ня протягом 10 секунд.		Увімкніть варильну поверхню знову та встановіть ступінь нагрівання не пізніше ніж через 10 секунд.
Ви торкнулися двох або більшоїкількості сенсорних кнопок одно-часно.		Торкніться лише однієї сенсорної кнопки.
На панелі керування є плями водиабо жиру.		Очистіть панель керування.
Ви можете почути безперерв-ний звуковий сигнал.	Неправильне підключення до електромережі.	Від'єднайте прилад від електроме-режі. Зверніться до кваліфікованого електрика, щоб перевірити встано-влення.
Лунає звуковий сигнал, і ва-рильна поверхня вимикається.Коли варильна поверхня вими-кається, лунає звуковий сигнал.	Ви щось поставили на одну абокілька сенсорних кнопок.	Заберіть предмет із сенсорних кнопок.
Варильна поверхня вимикається.	Ви поставили щось на сенсорнукнопку Ⓙ	Заберіть предмет із сенсорної кноп-ки.
Не вмикається індикатор зали-шкового тепла.	Зона не нагрівається, тому щопрацює недового або датчик пош-коджено.	Якщо зона працювала достатньо,щоб нагрітися, зверніться до автори-зованого сервісного центру.
Автоматичний розігрів не пра-цює.	Зона гаряча. Зачекайте, доки зона охолоне.
Встановлено найвищий ступінь на-грівання.		Найвищий ступінь нагрівання має таку саму потужність, як і функція.
Ступінь потужності змінюєтьсяміж двома значеннями.	Працює Управління потужністю. Див. розділ «Щоденне користуван-ня».
Проблема Можлива причина Спосіб вирішення
Панель керування стане гаря-чою на дотик.	Посуд завеликий або ви розташу-вали його занадто близько до па- нелі керування.	За можливості ставте великий посуд на задні зони нагрівання.
Відображається	Працює Захист від доступу дітей або Блокування.	Див. розділ «Щоденне користуван- ня».
Відображається	На зоні готування немає посуду. Поставте посуд на зону готування.
Невідповідний посуд. Використовуйте посуд, придатний		для індукційних конфорок. Див. роз- діл «Поради та рекомендації».
Діаметр дна посуду занадто малий для зони готування.		Користуйтеся посудом відповідного розміру. Див. розділ «Технічні дані».
і відображається число.	Сталася помилка роботи вариль- ної поверхні.	Вимкніть варильну поверхню та ввімкніть її знову через 30 секунд. Якщо загоряється знову, від'єд- найте варильну поверхню від елек- тромережі. Через 30 секунд знову підключіть варильну поверхню. Як- що проблема не зникає, зверніться до авторизованого сервісного цент- ру.

8.2 Якщо ви не можете знайти рішення...

Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до служби технічної підтримки. Повідомте інформацію з таблички з технічними даними. Також повідомте тризначний буквений код склокераміки (він знаходиться у кутку скляної поверхні) та текст повідомлення

про помилку, який відображається на дисплеї. Переконайтеся, що ви правильно користувались варильною поверхнею. Якщо ви неправильно користувалися приладом, візит майстра або дилера буде платним навіть у гарантійний період. Інформація про гарантійний період та авторизований сервісний центр вказані у гарантійному буклеті.

9. ТЕХНІЧНІ ДАНІ

9.1 Табличка з технічними даними

Індукція 7.35 кВт Вироблено в: Румунія

Серійний номер 7.35 кВт

ELECTROLUX

CE

9.2 Специфікація зон готування

Зона готування Номінальна потужність (макс. ступінь нагрівання) [Вт]	PowerBoost [Вт] PowerBoost макс. тривалість [хв]	Діаметр посуду [мм]
Передня ліва 2300 3200 10 125 - 210
Задня ліва 2300 3200 10 125 - 210
Передня права 1400 2500 4 125 - 145
Задня права 1800 2800 10 145 - 180
Потужність зон готування може дещо відрізнятися від значень, наведених у таблиці. Вона змінюється залежно від матеріалу та розмірів посуду.	Задля оптимальних результатів готування не використовуйте посуд, діаметр якого перевищує вказаний у таблиці.

10. ЕНЕРГОЕФЕКТИВНІСТЬ

10.1 Інформація про продукт\*

Ідентифікатор моделі LIV63431BW

Тип варильної поверхні Вбудована варильна по-верхня
Кількість зон для готування 4
Технологія підігріву Індукція
Діаметр круглих зон для готування (∅) Передня ліва	Задня ліва	21,0 см
	Передня права	21,0 см
	Задня права	14,5 см
		18,0 см
Споживання електроенергії однією зоною для го-тування (EC electric cooking)	Передня ліва	179,3 Вт·год/кг
	Задня ліва	178,4 Вт·год/кг
	Передня права	183,2 Вт·год/кг
	Задня права	184,9 Вт·год/кг

Споживання електроенергії варильною поверхнею (EC electric hob) 181,5 Вт·год/кг

* Для Європейського Союзу відповідно до положень ЄС 66/2014. Для Білорусі — відповідно до STB 2477-2017, Додаток А. Для України — відповідно до 742/2019.

EN 60350-2 - Електричні побутові пристрої для готування їжі. Частина 2. Варильні поверхні. Способи вимірювання продуктивності

10.2 Енергозбереження

Скористайтеся нижченаведеними порадами для щоденного енергозбереження.

• При нагріванні води використовуйте лише потрібну кількість.

• По можливості завжди накривайте посуд кришкою.
  • Перед увімкненням зони нагрівання розмістіть на ній посуд.

• На менших зонах нагрівання розміщуйте менший посуд.

• Розміщуйте посуд безпосередньо в центрі зони нагрівання.

- Використовуйте залишкове тепло для підтримання страви теплою або розтоплювання продуктів.

11. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров'я інших людей і забезпечити вторинну переробку електричних і електронних

приладів. Не викидайте прилади, позначені відповідним символом разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

CE

867372825-B-402022
