KULLANIM KILAVUZU LIB60420CK ELECTROLUX

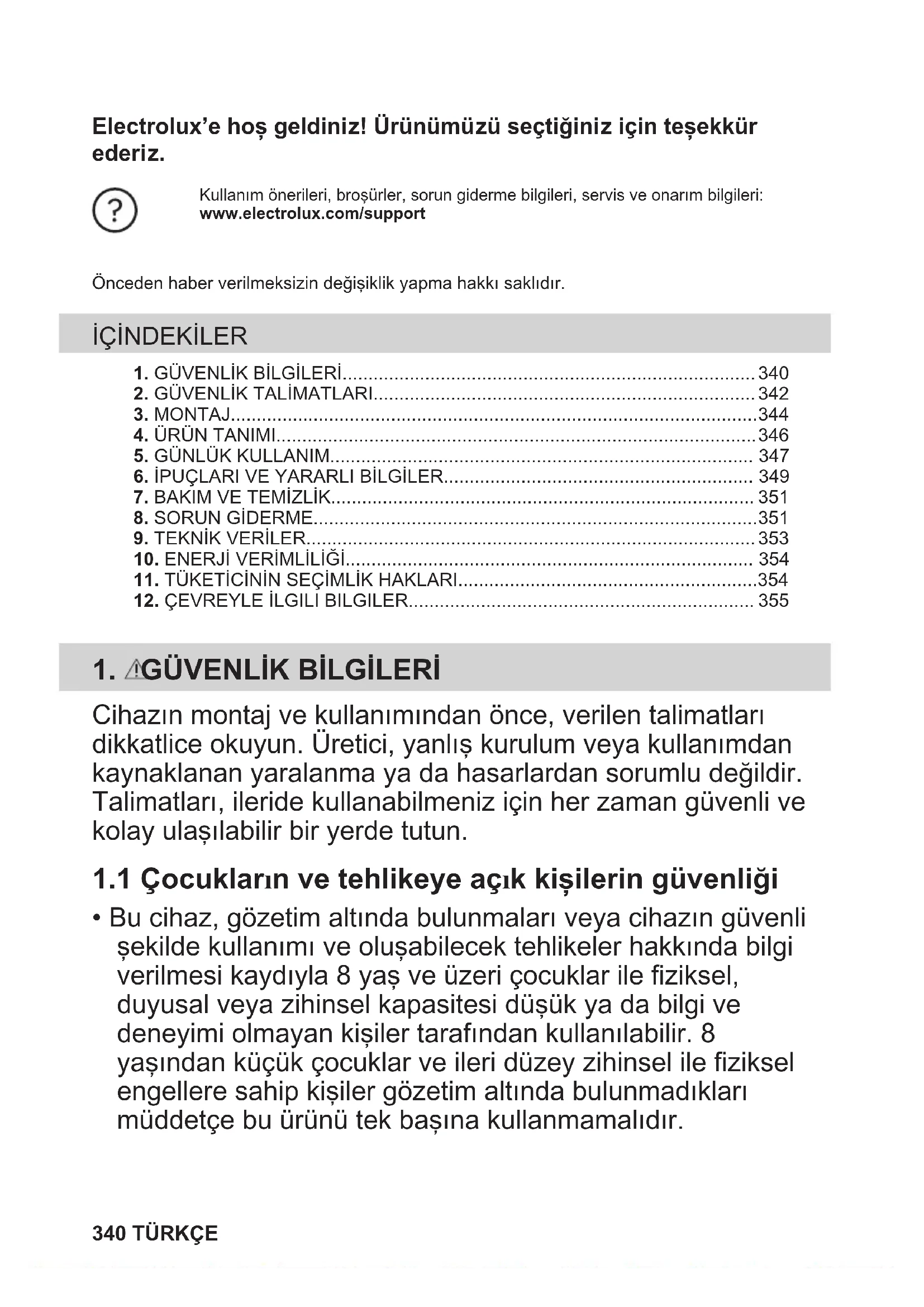

1. GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8 yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır. 340 TÜRKÇE• Çocuklar, cihazlarla içeren mobil cihazlarla oynamadıklarından emin olmak için gözetilmelidir.

• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınabilir. Cihaz kullanılırken ve soğurken, çocukları ve hayvanları cihazdan uzak tutun.

• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.

• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

• Bu cihaz sadece pişirme amaçlıdır.

• Bu cihaz tek bir evde kapalı bir ortamda ev içi kullanım için tasarlanmıştır.

• Bu cihaz; ofislerde, otel misafir odalarında, oda-kahvaltı misafir odalarında, çiftlik konukevlerinde ve bu tür kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde kullanılabilir.

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınır. Isıtma elemanlarına dokunmaktan kaçının.

• UYARI: Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangına neden olabilir.

• Duman, aşırı ısınmanın bir göstergesidir. Pişirme esnasında oluşan alev için asla su kullanmayın. Cihazı kapatın ve ateşi bir yangın battaniyesi veya kapak vb. ile örtün.

• UYARI: Cihaz, zamanlayıcı gibi harici bir bağlantı cihazından güç almamalıdır veya yardımcı bir cihaz tarafından düzenli olarak kapatılıp açılan bir devreye bağlanmamalıdır.

• DİKKAT: Pişirme işlemi gözlemlenmelidir. Kısa süreli pişirme süreçleri sürekli olarak kontrol edilmelidir.

• UYARI: Yangın tehlikesi: Pişirme yüzeyleri üzerine eşya koymayın. TÜRKÇE 341• Isınma ihtimali bulunduğundan ocak yüzeyi üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

• Cihazı, yerleşik yapıya kurmadan kullanmayın.

• Cihazı temizlemek için buharlı temizleyici kullanmayın.

• Her kullanımdan sonra kontrolleri vasıtasıyla ocağı kapatın ve yalnızca tencere saptama özelliğine güvenmeyin.

• Cam seramik yüzeyin / cam yüzeyin çatlak olması halinde, cihazı kapatın ve fişini prizden çekin. Cihazın doğrudan bağlantı kutusu yoluyla elektrik şebekesine bağlanması durumunda, cihazın elektrik bağlantısını kesmek için sigortayı çıkarın. Her iki durumda da Yetkili Servis Merkezi ile iletişim kurun.

• Elektrik kablosunun zarar görmesi durumunda, bir hasarının meydana gelmesine engel olmak için, kablonun değişimi, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından yapılmalıdır.

• UYARI: Sadece pişirme cihazının üreticisi tarafından tasarlanmış veya cihazın üreticisi tarafından talimatlarda kullanıma uygun gösterilmiş ya da cihazdaki dahili ocak korumalarını kullanın. Uygunsuz korumaları kullanmak kazalara neden olabilir.

2. GÜVENLİK TALİMATLARI

UYARI! Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır. UYARI! Yaralanma veya cihazın zarar görme riski söz konusudur.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.

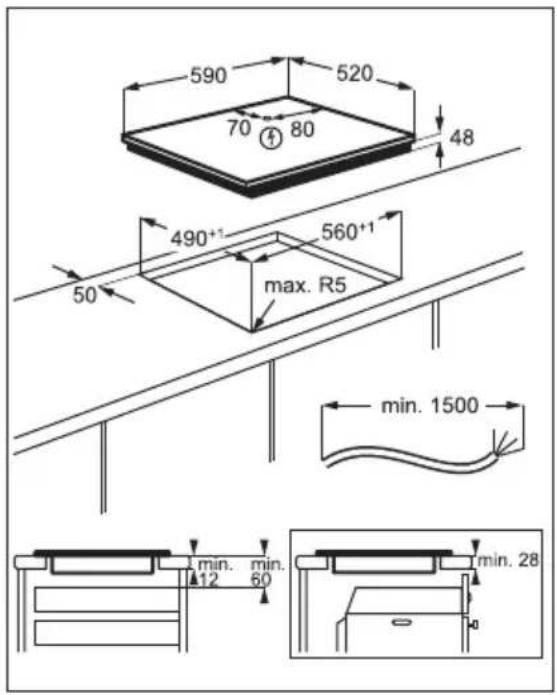

• Cihazla birlikte verilen montaj talimatlarını takip edin.

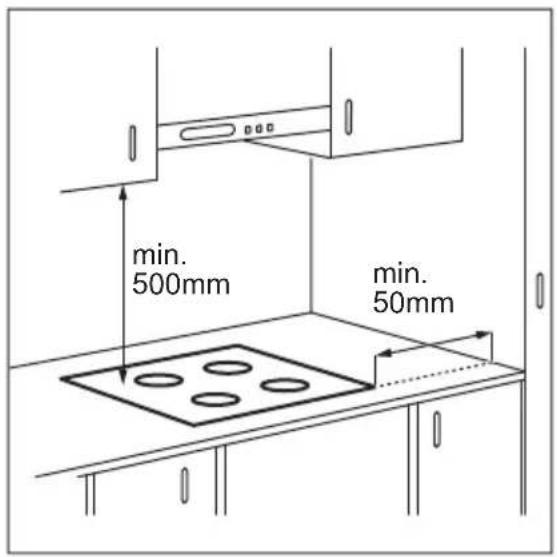

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.

• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.

• Nemin kabarmaya neden olmasını önlemek için dolabın kesik yüzeylerini yalıtkan malzeme ile kaplayın.

• Cihazın altını buhar ve nemden koruyun.

• Cihazı kapının yanına veya pencere altına monte etmeyin. Böylece, kapı ya da pencere açıldığında sıcak pişirme kaplarının cihazın üstünden düşmesini önleyebilirsiniz.

• Her cihazın altında bir soğutma fanı bulunmaktadır.

• Cihaz bir çekmece üzerine konulursa: 342 TÜRKÇE– İçeri çekilebilecek küçük kağıt parçalarını çekmece içinde tutmayın, aksi taktirde soğutucu fanlar zarar görebilir ya da soğutma sistemi bozulabilir. – Cihazın altı ile çekmecede saklı parçalar arasında en az 2 cm boşluk kalmasına dikkat edin.

• Cihazın altındaki dolapta bulunan tüm bölme panellerini çıkarın.

2.2 Elektrik Bağlantısı

UYARI! Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları yetkin bir elektrikçi tarafından yapılmalıdır.

• Sembol ( ) bilgi etiketinde yazılı değilse, cihaz topraklanmalıdır.

• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.

• Anma değeri plakasındaki parametrelerinin ana güç kaynağının elektrik gücüne uygun olduğundan emin olun.

• Cihazın doğru şekilde monte edildiğinden emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin aşırı ısınmasına neden olabilir.

• Kriterlere uygun elektrik kablosu kullanın.

• Elektrik kablosunun dolaşmasına izin vermeyin.

• Bir şok korumasının bulunduğundan emin olun.

• Kablo üzerinde gerilme azaltıcı kelepçe kullanın.

• Cihazı yakındaki prize takarken, elektrik bağlantılarının ve, varsa, fişin sıcak cihazlara ve sıcak pişirme kaplarına temas etmesini önleyin.

• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.

• Varsa, elektrik fişine ve elektrik kablosuna hasar vermemeye özen gösterin. Hasarlı bir elektrik kablosunu değiştirmek için Yetkili Servis Merkezimize ya da bir elektrikçiye başvurun.

• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.

• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.

• Priz gevşemişse fişi takmayın.

• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.

• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

UYARI! Yaralanma, yanma ya da elektrik çarpması riski vardır.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.

• İlk kullanımdan önce tüm ambalajları, etiketleri ve (varsa) koruyucu filmi sökün.

• Havalandırma deliklerinin kapalı olmadığından emin olun.

• Çalışır durumdayken cihazı denetimsiz bırakmayın.

• Her kullanımdan sonra pişirme bölgesini "kapalı" konumuna ayarlayın.

• Pişirme bölgesinin üzerinde çatal bıçak takımı, saplı tencere ya da kalıp gibi gereçler bulundurmayınız. Pişirme sırasında bu gereçler ısınabilir.

• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.

• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.

• Eğer cihazın yüzeyinde çatlak oluşursa hemen cihazın güç kaynağı ile bağlantısını kesin. Bunu elektrik çarpmasını önlemek için yapmalısınız.

• Kalp pili bulunan kullanıcılar, cihaz çalışırken indüksiyonlu pişirme bölgelerinden minimum 30 cm uzakta durmalıdırlar.

• Yiyecekleri sıcak yağa koyduğunuzda, yağ sıçrayabilir. TÜRKÇE 343• Bu cihazın üreticisi tarafından aksi belirtilmedikçe, pişirme yüzeyi ve pişirme kabı arasında alüminyum folyo veya başka malzemeler kullanmayın.

• Yalnızca bu cihaz için üretici tarafından önerilen aksesuarları kullanın. UYARI! Yangın ve patlama riski söz konusudur.

• Katı ve sıvı yağlar ısıtıldığında yanıcı buhar salabilir. Yağla pişirirken alevleri veya ısıtılmış nesneleri yağdan uzak tutun.

• Çok sıcak yağdan çıkan buhar, kendiliğinden yanmaya neden olabilir.

• Gıda kalıntıları içerebilen kullanılmış yağ, ilk kez kullanılan yağdan daha düşük bir sıcaklıkta yangına neden olabilir.

• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın. UYARI! Cihazın zarar görme riski söz konusudur.

• Sıcak pişirme kaplarını kontrol panelinde tutmayın.

• Sıcak tencere kapağını ocağın cam yüzeyinin üzerine koymayın.

• Pişirme kaplarını boş iken ısıtmayın.

• Cihazın üzerinde nesne veya pişirme kabı bırakmamaya dikkat edin. Yüzey zarar görebilir.

• Pişirme bölgelerini boş pişirme kapları ile veya pişirme kapları olmadan etkinleştirmeyin.

• Döküm demir veya alt kısmı hasarlı pişirme kapları, cam / cam seramik üzerinde çiziklere neden olabilir. Bu nesneleri pişirme yüzeyinde hareket ettirmeniz gerektiğinde daima yukarı kaldırın.

2.4 Bakım ve temizlik

• Yüzey malzemesinin görüntüsünün bozulmasını önlemek için cihazı düzenli olarak temizleyin.

• Temizlemeden önce cihazı kapatın ve soğumasını bekleyin.

• Cihazı temizlemek için su spreyi ve buhar kullanmayın.

• Cihazı nemli yumuşak bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aksi belirtilmediği sürece aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun. Yalnızca orijinal yedek parçaları kullanın.

• Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun değillerdir.

UYARI! Yaralanma ve boğulma riski.

• Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.

• Cihazın fişini prizden çekin.

• Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.

UYARI! Güvenlik bölümlerine bakın.

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır. Seri numarası ........................... 344 TÜRKÇE3.2 Ankastre ocaklar Ankastre ocakları sadece standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın.

3.3 Bağlantı kablosu

• Ocakla birlikte bir bağlantı kablosu. Bağlantı kablosu yalnızca kalifiye bir elektrikçi tarafından takılabilir.

• Hasar gören ana kabloları değiştirmek için kullanılacak kablo türü: H05V2V2-F veya eş değeri 90 °C veya üstü sıcaklıklara dayanır. Yetkili Servis Merkezini arayın. Bağlantı kablosu yalnızca kalifiye bir elektrikçi tarafından değiştirilebilir.

• Cihaz 50 Hz veya 60 Hz ile çalışır ve frekanslar arasında geçiş yapmak için kalifiye bir elektrikçi tarafından herhangi bir ek işlem yapılmasını gerektirmez.

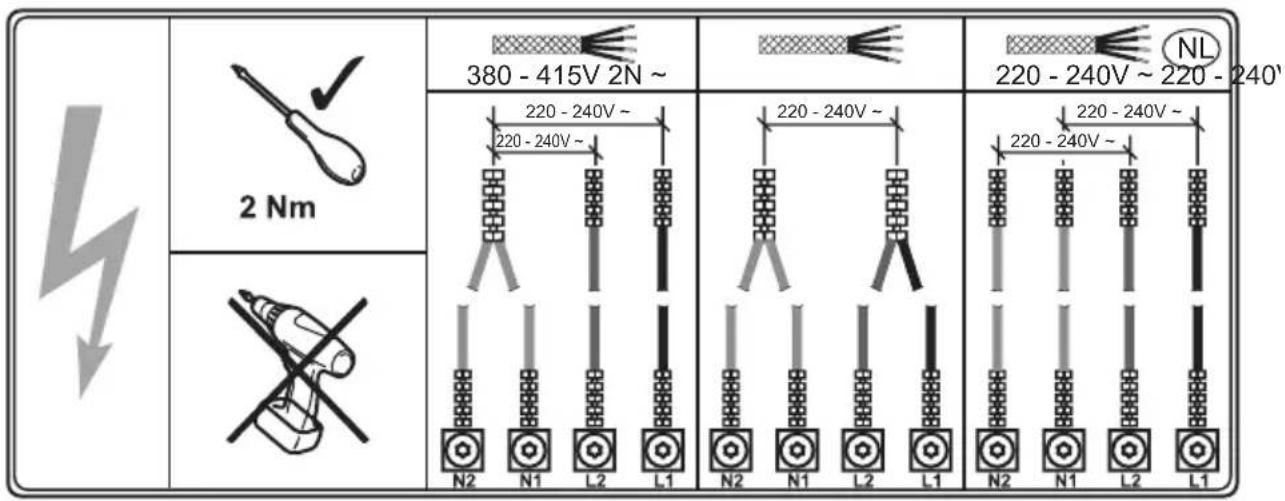

3.4 Bağlantı diyagramı

Ocağı bir davlumbazın altına kuracaksanız, lütfen davlumbaz kılavuzundan cihazlar arasındaki minimum mesafeye bakın. min. 50mm min. 500mm TÜRKÇE 345Cihaz bir çekmece üzerine monte edilmişse, ocak havalandırması, pişirme işlemi sırasında çekmecede saklanan eşyaları ısıtabilir. Aşağıdaki şekilde belirtildiği gibi “Electrolux İndüksiyonlu Ocak nasıl kurulur - Tezgah üzeri kurulum” yazarak video eğitimini bulabilirsiniz. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation

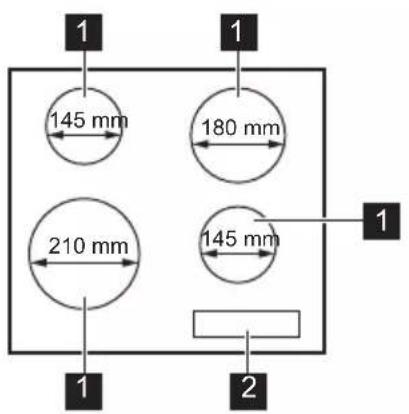

4.1 Pişirme yüzeyi düzeni

İndüksiyonlu pişirme bölgesi

4.2 Kontrol paneli düzeni

346 TÜRKÇECihazı çalıştırmak için sensör alanlarını kullanın. Gösterge ekranları, göstergeler ve sesler hangi fonksiyonların çalışmakta olduğunu bildirir. Sensör alanı Fonksiyon Açıklama

Açık / Kapalı Ocağı etkinleştirmek ve devre dışı bırakmak içindir.

Kilitle / Çocuk Emniyet Cihazı Kontrol panelini kilitlemek / kilidini açmak içindir.

- Pişirme bölgesini seçmek içindir.

- Isı ayarı gösterge ekranı Isı ayarını göstermek içindir.

- Isı ayarını yapmak içindir.

4.3 Isı ayarı göstergeleri

Gösterge Açıklaması Pişirme bölgesi devre dışı.

Pişirme bölgesi çalışıyor. Booster çalışıyor. + basamak Bir arıza vardır. Bir pişirme alanı halen sıcak (atıl ısı). Kilitle / Çocuk Emniyet Cihazı çalışıyor. Pişirme kabı uygun değil veya çok küçük ya da pişirme bölgesinin üzerinde pişirme ka‐ bı yok. Otomatik Kapanma çalışıyor.

UYARI! Güvenlik bölümlerine bakın.

5.1 Etkinleştirme ve devre dışı

bırakma Ocağı etkinleştirmek veya devre dışı bırakmak için tuşuna 1 saniye süreyle basın.

5.2 Otomatik Kapanma

Fonksiyon, aşağıdaki durumlarda ocağı otomatik olarak devre dışı bırakır:

• tüm pişirme bölgeleri kapalı olduğunda,

• ocağı açtıktan sonra ısı ayarını yapmadığınızda,

• kontrol paneli üzerine 10 saniyeden daha uzun süre bir nesne (tava, bez vb.) koyduğunuzda ya da bir sıvı döküldüğünde. Bir sesli sinyal duyuluyor ve ocak devre dışı kalıyor. TÜRKÇE 347Nesneyi çıkarın ve kontrol panelini temizleyin.

• ocak çok ısındığında (örn. tencere içinde su kalmadığında). Ocağı tekrar kullanmadan önce pişirme bölgesinin soğumasını bekleyin.

• uygun olmayan pişirme kabı kullandığınızda. sembolü belirir ve 2 dakika sonra pişirme bölgesi otomatik olarak kapanır.

• bir pişirme bölgesini kapamadığınızda veya ısı ayarını değiştirmediğinizde. Bir süre sonra yanar ve ocak devre dışı kalır. Isı ayarı ile ocağın devre dışı bırakılmasından sonraki zaman arasındaki ilişki: Isı ayarı Ocak, sıralanan sü‐ reden sonra devre dışı kalır

5.3 Pişirme bölgesini seçer

Pişirme bölgesini ayarlamak için bu bölgeyle ilgili olan sensör alanına dokunun. Gösterge ısı ayarını ( ) gösterir.

Pişirme bölgesini ayarlayın. Isı ayarını artırmak için tuşuna dokunun. Isı ayarını azaltmak için tuşuna dokunun. Pişirme bölgesini kapamak için ve tuşuna aynı anda dokunun.

5.5 Atıl ısı göstergesi

UYARI! Gösterge açık olduğu sürece atıl ısı nedeniyle yanma riski vardır. İndüksiyonlu pişirme bölgeleri pişirme için gerekli ısının doğrudan pişirme kabının tabanına yayılmasını sağlar. Cam seramik, pişirme kaplarının ısısı ile ısınır. Pişirme bölgesi sıcak olduğunda göstergesi yanar. Gösterge aşağıdaki durumlarda yanabilir:

• kullanmıyor olsanız bile yandaki pişirme bölgeleri sebebiyle,

• soğuk pişirme bölgesine sıcak pişirme kabı yerleştirildiğinde,

• ocak devre dışı bırakıldığında ancak pişirme bölgesi hala sıcak olduğunda. Pişirme bölgesi soğuduğunda gösterge kaybolur.

Bu fonksiyon, indüksiyonlu pişirme bölgelerine daha fazla güç sağlar. Fonksiyon sınırlı bir süreyle indüksiyonlu pişirme bölgesi için etkinleştirilebilir. Bu süreden sonra, indüksiyonlu pişirme bölgesi otomatik olarak eski en yüksek ısı ayarına döner. "Teknik veriler" bölümüne bakın. Fonksiyonu bir pişirme bölgesinde etkinleştirmek için: ilk olarak pişirme bölgesini ardından maksimum ısıtma ayarını ayarlayın. yanana kadar öğesine dokunun. Fonksiyonu devre dışı bırakmak için: öğesine dokunun.

Pişirme bölgeleri çalışırken kontrol panelini kilitleyebilirsiniz. Bu, ısı ayarının kazara değiştirilmesini engeller. Öncelikle ısı ayarını yapın. Fonksiyonu etkinleştirmek için: öğesine dokunun. 4 saniye boyunca yanar. Fonksiyonu devre dışı bırakmak için: öğesine dokunun. Önceki ısı ayarı gelir. Ocağı devre dışı bıraktığınızda, bu fonksiyonu da devre dışı bırakırsınız. 348 TÜRKÇE5.8 Çocuk Emniyet Cihazı Bu fonksiyon, ocağın kazara çalışmasını önler. Fonksiyonu etkinleştirmek için ocağı ile etkinleştirin. Hiçbir ısı ayarı yapmayın. Fonksiyonu etkinleştirmek için tuşuna dokunun. görünür. Ocak şununla devre dışı bırakın

Fonksiyonu devre dışı bırakmak için ocağı ile etkinleştirin. Hiçbir ısı ayarı yapmayın. Fonksiyonu etkinleştirmek için tuşuna dokunun. görünür. Ocak şununla devre dışı bırakın

Fonksiyonu sadece bir pişirme süresinde geçersiz kılmak için: ocağı ile etkinleştirin. görünür. Fonksiyonu etkinleştirmek için tuşuna dokunun. Isı ayarını 10 saniye içinde yapın. Ocağı çalıştırabilirsiniz. Ocağı ile devre dışı bırakırsanız, fonksiyon tekrar çalışır.

5.9 OffSound Control (Seslerin

devre dışı bırakılması ve etkinleştirilmesi) Ocağı devre dışı bırakın. öğesini 3 saniye basılı tutun. öğesini 3 saniye basılı tutun. Gösterge ekranının sol ön bölgesinde

sağ ön bölgesinde veya görüntülenir. Aşağıdakilerden birini seçmek için sağ arka bölge için sensör alanına dokunun:

• - sesler açık Fonksiyon olarak ayarlandığında, cihazın seslerini yalnızca şu durumlarda duyabilirsiniz:

• tuşuna dokunduğunuzda,

• ocakta bir hata var.

Birden fazla pişirme bölgesi kullanılırken; güç tüketimi güç kaynağının sınırını aştığında; bu fonksiyon devreye girerek kaynaktan gelen sınırlı gücü orantılı bir şekildeolan tüm pişirme bölgelerine dağıtır. Ocak, evin sigorta tesisatını korumak için ısı ayarlarını kontrol eder.

• Eğer ocak, maksimum kullanılabilir güç sınırına ulaşırsa (bilgi etiketine bakınız) pişirme bölgelerinin gücü otomatik olarak azaltılır.

• Her zaman, son seçilen pişirme bölgesinin ısı ayarına öncelik verilir. Kalan güç, seçimin tersi sırayla önceden etkinleştirilmiş pişirme bölgeleri arasında bölüştürülür.

• Isı ayarı düşürülen alanların göstergesinde, ayarlanan kademe ve düşürülmüş olan kademe sırayla gösterilir.

• Göstergenin yanıp sönmesi durana kadar bekleyin veya son seçilen pişirme bölgesinin ısı ayarını azaltın. Pişirme bölgeleri, azaltılmış ısı ayarıyla birlikte çalışmaya devam eder. Gerektiğinde pişirme bölgelerinin ısı ayarlarını manuel olarak değiştirin.

6. İPUÇLARI VE YARARLI BİLGİLER

UYARI! Güvenlik bölümlerine bakın.

İndüksiyonlu pişirme bölgeleri için güçlü bir elektromanyetik alan pişirme kabında çok hızlı şekilde ısı oluşturur. İndüksiyonlu pişirme bölgelerini uygun pişirme kapları ile kullanın. TÜRKÇE 349• Pişirme kaplarının tabanı mümkün olduğunca kalın ve düz olmalıdır.

• Ocak yüzeyine yerleştirdiğiniz kapların tabanları temiz ve kuru olmalıdır.

• Çizilmeleri önlemek için, tencereyi seramik camın üzerinde kaydırmayın veya sürtmeyin. Pişirme kaplarının malzemesi

• uygun: dökme demir, çelik, emaye çelik, paslanmaz çelik, çok katmanlı taban (üretici tarafından uygun olduğuna dair işaret taşıyan).

• uygun değil: alüminyum, bakır, pirinç, cam, seramik, porselen. Şu durumlarda pişirme kabı indüksiyonlu ocak ile kullanıma uygundur:

• Kap içine doldurulan su, en yüksek ısı kademesi seçilerek pişirme alanına yerleştirildiğinde çok hızlı şekilde kaynıyorsa.

• Pişirme kabının altına tutulan mıknatıs yapışıyorsa. Pişirme kabı boyutları

• İndüksiyonlu pişirme bölgeleri, pişirme kabının alt kısmının boyutlarına otomatik olarak uyum sağlar.

• Pişirme yüzeyinin verimliliği pişirme kabının çapı ile orantılıdır. Minimum değerden küçük çaplı pişirme kapları pişirme bölgesi ile üretilen gücün bir kısmını alabilir.

• Hem güvenlik nedeniyle hem de en iyi pişirme sonuçlarını elde etmek için, "Pişirme bölgelerinin özellikleri" bölümünde belirtilenden daha büyük pişirme kapları kullanmayın. Pişirme işlemi sırasında pişirme kaplarını kontrol paneline yakın tutmaktan kaçının. Bu, kumanda panelinin çalışmasını etkileyebilir veya yanlışlıkla farklı ocak fonksiyonlarını etkinleştirebilir. Bkz. "Teknik veriler".

6.2 Çalışma esnasında gelen sesler

Şu sesleri duyabilirsiniz:

• çatlama sesi: pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.

• ıslık sesi: pişirme bölgesi yüksek güç seviyesinde kullanılıyordur ve pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.

• uğultu: yüksek güç seviyesi kullanıyorsunuzdur.

• tıkırtı: elektrik anahtarlama oluşur.

• tıslama, vızıltı: fan çalışıyordur. Bu sesler normaldir ve herhangi bir arızanın belirtisi değildir.

6.3 Pişirme uygulaması örnekleri

Isı ayarı ile pişirme bölgesi güç tüketimi arasındaki ilişki doğrusal değildir. Isı ayarlarını artırdığınızda, bu durum güç tüketimindeki artış ile orantılı olmaz. Bu durum, orta ısı ayarlanmış pişirme bölgesinin gücünün yarısından azını kullanması anlamına gelir. Tablodaki veriler sadece yol göstermek için verilmiştir. Isı ayarı kullanım yerleri: Süre (dk.) İpuçları 1 Pişmiş yemeği sıcak tutun. gerektiğin‐

Tencereyi kapakla kapatın.

5 - 25 Ara sıra karıştırın.

2 Katılaştırma: yumuşak omlet, fırında yumurta.

10 - 40 Üzerine bir kapak kapatarak pişirin.

2 - 3 Pirinç ve süt ihtiva eden yemekleri hafif

ateşte pişirme, hazır yemekleri ısıtma.

25 - 50 Pirincin iki katı su ekleyin, sütlü ye‐

mekleri pişirme süresinin ortalarında karıştırın. 350 TÜRKÇEIsı ayarı kullanım yerleri: Süre (dk.) İpuçları

3 - 4 Buharda sebze, balık, et. 20 - 45 Birkaç yemek kaşığı su ekleyin. İşlem

sırasında su miktarını kontrol edin.

4 - 5 Buharda patates ve diğer sebzeler. 20 - 60 Tencerenin alt kısmını 1-2 cm su ile

kaplayın. İşlem sırasında su seviyesini kontrol edin. Tencerenin kapağını ka‐ patın.

4 - 5 Çok miktarda yemek ve çorba pişirin. 60 - 150 En fazla 3 litre sıvı ve diğer malzeme‐

bleu, külbastı, köfte, sosis, meyane, yumurta, pancake, donat. gerektiğin‐

Gerektiğinde ters çevirin.

7 - 8 Uzun kızartma, baharatlı patates, bon‐

5 - 15 Gerektiğinde ters çevirin.

9 Su kaynatın, makarna pişirin, et kavurun (gulaş, güveç), yağda patates kızartın. Bol miktarda su kaynatın. Booster etkin.

7. BAKIM VE TEMİZLİK

UYARI! Güvenlik bölümlerine bakın.

• Her kullanımdan sonra ocağı temizleyin.

• Daima temiz tabanlı pişirme kapları kullanın.

• Yüzey üzerinde bulunan çizikler ve koyu lekeler, ocağın çalışmasını etkilemez.

• Ocak yüzeyi için uygun bir temizleyici kullanın.

• Cam için uygun özel bir kazıyıcı kullanın.

7.2 Ocağın temizliği

• Şunları bekletmeden temizleyin: erimiş plastik, plastik folyo, tuz, şeker ve şekerli yiyecekler; aksi halde kir ocaklara zarar verebilir. Yanmamak için dikkatli olun. Özel raspayı camın üzerine dar bir açıyla koyup, bıçağını yüzeyin üzerinde kaydırın.

• Ocak yeterince soğuduktan sonra şunları temizleyin: kireç halkaları, su halkaları, yağ lekeleri, parlak metalik renk atmaları. Ocağı nemli bir bezle ve aşındırıcı olmayan deterjanla temizleyin. Temizlik sonrasında, ocağı yumuşak bir bezle kurulayın.

• Parlak metalik renk atmalarını temizleyin: sirkeli su çözeltisi kullanın ve cam yüzeyleri bir bez ile silin.

UYARI! Güvenlik bölümlerine bakın. TÜRKÇE 3518.1 Bu durumlarda ne yapmalı... Sorun Olası sebep Çözüm Ocağı açamadınız veya çalıştıra‐ madınız. Ocak, elektrik beslemesine bağlan‐ mamıştır ya da elektrik bağlantısı doğru şekilde yapılmamıştır. Ocağın elektrik beslemesine doğru bir şekilde bağlı olup olmadığını kontrol edin. Sigorta atmıştır. Arızaya sigortanın neden olduğundan emin olun. Sigortanın tekrar tekrar at‐ ması halinde, kalifiye bir elektrikçiye danışın. 10 saniye içerisinde ısı ayarını yap‐ madınız. Ocağı tekrar açın ve 10 saniyeden da‐ ha kısa bir süre içinde ısı ayarını ya‐ pın. Aynı anda 2 veya daha fazla sensör alanına dokundunuz. Sadece bir sensör alanına dokunun. Kontrol panelinde su veya yağ leke‐ leri var. Kontrol panelini temizleyin. Sabit bir bip sesi duyabilirsiniz. Elektrik bağlantısı doğru değil. Ocağın elektrik beslemesini kesin. Te‐ sisatı kontrol etmesi için kalifiye bir elektrikçiye başvurun. Sesli bir sinyal duyuluyor ve ocak devre dışı kalıyor. Ocak devre dışı kalırken sesli bir sinyal duyuluyor. Bir veya daha fazla sensör alanına bir şeyler koymuşsunuz. Nesneleri sensör alanından kaldırın. Ocak devre dışı kalıyor. Sensör alanına bir şeyler koymuşsu‐ nuz . Nesneleri sensör alanından kaldırın. Kalan sıcaklık göstergesi yanmı‐ yor. Bölge, sadece kısa bir süreliğine ça‐ lıştırıldığı veya sensor hasar gördü‐ ğü için sıcak olmayabilir. Bölge sıcak olmaya yetecek kadar uzun süre çalıştırıldıysa, Yetkili Servis Merkezi ile görüşün. Isı ayarı iki seviye arasında deği‐ şiyor. Güç yönetimi çalışıyor. "Günlük kullanım" bölümüne bakın. Kontrol paneli dokunulamayacak kadar ısındı. Pişirme kabı çok büyük veya kontrol paneline çok yakın koymuşsunuz. Mümkünse büyük pişirme kaplarını ar‐ ka bölgelere koyun. Kontrol paneli dokunmatik sensör alanlarına basıldığında ses gel‐ miyor. Sesler devre dışı bırakılmıştır. Sesleri etkinleştirin. "Günlük kullanım" bölümüne bakın. yanıyor. Çocuk Emniyet Cihazı veya Kilitle çalışıyor. "Günlük kullanım" bölümüne bakın. yanıyor. Bölgede hiçbir pişirme kabı yok. Bölgeye pişirme kabı yerleştirin. Kullanılan pişirme kabı uygun değil‐ dir. İndüksiyonlu ocaklara uygun pişirme kapları kullanın. Bkz. "İpuçları ve öne‐ riler". Pişirme kabının taban çapı bu bölge için çok küçük. Doğru ölçülere sahip pişirme kabını kullanın. Bkz. "Teknik veriler". 352 TÜRKÇESorun Olası sebep Çözüm ve bir sayı yanıyor. Ocakta bir hata var. Ocağı kapatın ve 30 saniye sonra ye‐ niden çalıştırın. tekrar yanarsa, ocağın elektrik beslemesi bağlantısını kesin. 30 saniye sonra ocağın elektrik bağlantısını tekrar sağlayın. Sorun de‐ vam ederse, Yetkili Servis ile iletişime geçin.

bulamadıysanız... Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun. Bilgi etiketindeki verileri verin. Cam seramiğin üç haneli harf kodunu (cam yüzeyin köşesindeki) ve gösterilen hata mesajını verin. Ocağı doğru çalıştırdığınızdan emin olun. Doğru çalıştırmadığınız takdirde servis teknisyeni veya satıcı tarafından yapılacak servis işlemi, garanti süresi içinde dahi olsa ücretlendirilecektir. Garanti süresi ve Yetkili Servis Merkezleri ile ilgili bilgiler garanti kitapçığındadır.

Model LIB60420CK PNC 949 492 519 00 Tür 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz İndüksiyon 6.9 kW Üretildiği Yer: Romanya Seri No ................. 6.9 kW ELECTROLUX

9.2 Pişirme bölgelerinin özellikleri

Pişirme bölgesi Nominal güç (maksimum ısı ayarı) [W] Booster [W] Booster maksi‐ mum süre [dk] Pişirme kabı çapı [mm] Sol ön 2200 2400 4 125 - 210 Sol arka 1400 1500 4 125 - 145 Sağ ön 1400 1500 4 125 - 145 Sağ arka 1700 1800 4 150 - 180 Pişirme bölgelerinin gücü tablodaki verilerden biraz farklı olabilir. Tencerenin malzemesi ve boyutlarına göre değişir. En iyi sonuçları elde etmek için çapı tabloda belirtilenlerden daha küçük olan pişirme kapları kullanın. TÜRKÇE 35310. ENERJİ VERİMLİLİĞİ

10.1 Ocak için Ürün Bilgileri

Model tanımlaması LIB60420CK Ocak tipi Ankastre Ocak Pişirme bölgelerinin sayısı 4 Isıtma teknolojisi İndüksiyon Dairesel pişirme bölgelerinin çapı (Ø) Sol ön Sol arka Sağ ön Sağ arka

Pişirme bölgesi başına enerji tüketimi (EC electric cooking) Sol ön Sol arka Sağ ön Sağ arka

Ocağın enerji tüketimi (EC electric hob) 177.0 Wsa/kg IEC / EN 60350-2 - Ev tipi elektrikli pişirme cihazları - Bölüm 2: Ocaklar - Performans ölçüm yöntemi.

10.2 Enerji tasarrufu

Aşağıda belirtilen ipuçlarını takip ederseniz günlük pişirmeleriniz sırasında enerji tasarrufu sağlayabilirsiniz.

• Su ısıttığınızda sadece ihtiyacınız olan miktarı kullanın.

• Mümkünse pişirme kaplarının üzerine daima kapakları koyun.

• Pişirme kaplarını doğrudan pişirme bölgesinin merkezine koyun.

• Yiyeceğinizi sıcak tutmak veya eritmek için daha önce pişirme yapılan bölgelerde kalan sıcaklığı kullanın.

11. TÜKETİCİNİN SEÇİMLİK HAKLARI

1. Malın ayıplı olduğunun anlaşılması

durumunda tüketici; a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

2. Ücretsiz onarım veya malın ayıpsız misli

ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

3. Ücretsiz onarım veya malın ayıpsız misli

ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. 354 TÜRKÇEOrantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

4. Ücretsiz onarım veya malın ayıpsız misli

ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

5. Tüketicinin sözleşmeden dönme veya

ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

6. Seçimlik hakların kullanılması nedeniyle

ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir. Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir. Üretici / İhracatçı :

SE-105 45 STOCKHOLM SWEDEN TEL: [phone] FAX: [phone] www.electrolux.com İthalatcı: Electrolux Dayanıklı Tüketim Mamulleri San. ve Tic. AŞ. TR-34435 Taksim-Beyoğlu-İstanbul Müşteri Hizmetleri: 0 850 250 35 89 [e-mail] WEB: www.electrolux.com.tr Kullanım Ömrü Bilgisi : Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder. AEEE Yönetmeliğine Uygundur.

12. ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri dönüştürülebilir . Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin. TÜRKÇE 355Ласкаво просимо до Electrolux! Дякуємо, що обрали наш
