KULLANIM KILAVUZU EGG6043NOX ELECTROLUX

Bir Electrolux ürünü aldığınız için teşekkür ederiz. Size onlarca yıllık profesyonel deneyim ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve sık bir ürün. Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz.

Electrolux'e hoş geldiniz.

Web sitemizi aşağıdaki için ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın: www.electrolux.com

Ürününüzü daha iyi servis için kaydedin: www.electrolux.com/productregistration

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ VE SERVİS

Orijinal yedek parça kullanılmasını tavsiye ederiz. Servis ile iletişim sırasında, aşağıdaki verilerin bulunduğunu kontrol edin. Bilgiler, bilgi etiketinde yazılıdır. Model, PNC, Seri Numarası.

Uyarı / Dikkat-Güvenlik bilgileri.

Genel bilgiler ve ipuçları

Çevresel bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

1. GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olması durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

UYARI

Boğulma, yaralanma ya da kalıcı sakatlık riski vardır.

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafından gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamalarına izin vermeyin.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun.
• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve evcil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcakır.
• Cihazda çocuk güvenliği aygıtı varsa bu aygıtı etkinleştirmenizi tavsiye ederiz.
• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında bulunmadıkları müddetçe, yapılmamalıdır.

1.2 Genel Güvenlik

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınırlar. Isıtıcı elemanlara dokunmayın.
• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi kullanmayın.
• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sı- vi yağ kullanarak pişirme yapmanız yangınla sonuçlanabilir.
• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın battaniyesi ile kapatın.
• Pişirme alanları üzerinde bir şey bırakmayın.
• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.

- Isinabileceklerinden dolayı ocak yüzeyleri üzerine biçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

2. GÜVENLİK TALİMATLARI

Bu cihaz aşağıdaki pazarlar için uygundur:

TR

2.1 Montaj

UYARI

Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarına uyun.

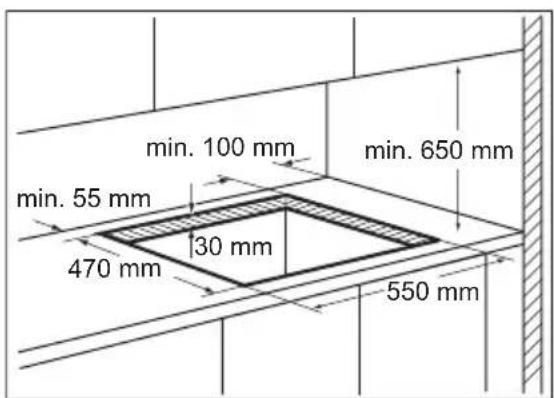

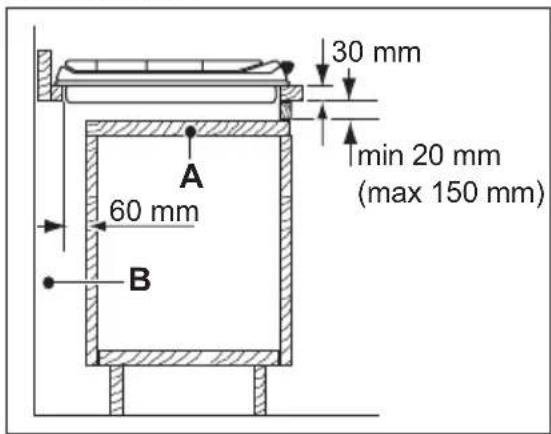

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Ağır olduğundan, cihazı taşırken daima dikkat edin. Her zaman güvenlik eldivenleri kullanın.
• Nemin kabarmaya neden olmasını önlemek için kesik yüzeyleri yalıtkan malzeme ile yalı- tin.
• Cihazın altını buhar ve nemden koruyun.
• Cihazı kapının yakınına veya pencere altına monte etmeyin. Bu durum, sıcak pişirme kaplarının kapı ya da pencere açıldığında cihazdan düşmesini önler.
• Cihaz çekmecelerin üzerine takılmış ise, cihaz ile üst çekmece arasındaki boşluğun hava dolasımı için yeterli olduğundan emin olun.
• Cihazın alt kısmı isinabilir. Cihazın altına, yere temas etmesini engelleyecek ısıya dayanıklı bir panel konmasını tavsiye ediyoruz.

Elektrik bağlantısı

UYARI

Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrikçi tarafından yapılmalıdır.
• Cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.

• Doğru elektrik kablosunu kullanın.

• Elektrik bağlantılarının dolanmasını önleyin.

• Cihazı yakındaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini önleyin.
• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısınmasına neden olabilir.
• Bir şok korumasının bulunduğundan emin olun.
• Kablo üzerinde gerilim azaltıcı kelepçe kullanın.
• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için yetkili servise ya da bir elektrikçiye başvurun.
• Elektrik tesisatı cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.
• Sadece doğru yalıtım malzemelerini kullanın: hat koruyucu devre kesiciler, sigortalar (yuva- sından çıkarılan vidalı tip sigortalar), toprak kaçağı kesicileri ve kontaktörler.

Gaz bağlantısı

• Tüm gaz bağlantıları, kalifiye bir personel tarafından yapılmalıdır.
• Montaj öncesinde, yerel dağıtım koşullarının (gaz tipi ve gaz basıncı) ve cihaz ayarlarının uyumlu olduğundan emin olun.

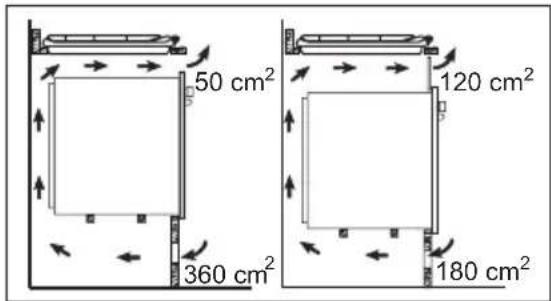

• Cihaz çevresinde hava devridaimi olduğundan emin olun.
• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.
• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlı değildir. Cihazı mutlaka geçerli montaj yönetmeliklerine göre bağlayın. Yeterli havalandırma ile ilgili gereksinimlere dikkat edin.

2.2 Kullanım

UYARI

Yaralanma, yanma ya da elektrik çarp-ması riski vardır.

• Kullanımdan önce tüm ambalaj, etiketleme ve koruyucu filmleri (varsa) çıkarın.
• Bu cihazı ev ortamında kullanın.
• Bu cihazın teknik özelliklerini değiştirmeyin.
• Cihazı çalışır durumdayken denetimsiz bırakmayın.
• Cihazı suyla temas halindeyken veya ıslak ellerle kullanmayın.
• Pişirme bölgelerinin üzerine çatal-bıçak veya tencere kapağı koymayın. Isınabilirler.
• Kullandıktan sonra pişirme bölgelerini "kapalı" konumuna getirin.
• Cihazı bir çalışma tezgahı veya bir eşya koyma masası gibi kullanmayın.
• Kızgın yağa yiyecek koyarken yağ sıçrayabilir.

UYARI

Patlama veya yangın riski vardır.

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buhar çıkarabilirler. Bunlarla pişirme yaparken açık alevi ya da ısınmış nesneleri yağlardan uzak tutun.
• Çok sıcak yağdan çıkan buhar, anlık yanmaya neden olabilir.
• Yiyecek artıkları içerebilen kullanılmış yağ, ilk kez kullanılan yağa göre daha düşük sıcaklık-lardayken yanabilir.
• Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.

UYARI

Cihazın zarar görme riski vardır.

• Kontrol paneli üzerine sıcak pişirme kapları koymayın.
• Pişirme kaplarını kuruyana dek kaynatmayın.
• Nesnelerin ya da pişirme kaplarının cihaz üzerine düşmesine izin vermeyin. Yüzey zarar görebilir.
• Pişirme bölgelerini, üzerindeki pişirme kapları boşken veya üzerinde pişirme kabı yokken kullanmayın.
• Cihazın üzerine alüminyum folyo koymayın.

• Sirke, limon suyu veya kireç sökücü temizlik maddeleri gibi asitli sıvıların ocağa temas etmesini önleyin. Aksi takdirde mat lekeler oluşabilir.

• Bu cihaz sadece pişirme amacı taşır. Cihazı bu amaçlar dışında, örneğin odayı ısıtmak için kullanmayın.

• Gazlı bir pişirme cihazının kullanımı ısı ve nem oluşumuna sebep olur. Cihazın yerleştirildiği odayı iyice havalandırın.
• Havalandırma boşluklarının kapalı olmadığını dan emin olun.
• Cihazın uzun süre yoğun bir şekilde kullanılması ek bir havalandırma gerektirebilir, örneğin bir pencere açılması gibi, veya varsa aspiratörün havalandırma gücü seviyesinin artırılması gibi daha etkin bir havalandırma gerektirebilir.
• Ocak bekinin boyutlarından büyük olan doğru şekil ve çapa sahip, sağlam yapıdaki pişirme kaplarını kullanın. Cam plakanın (varsa) aşırı ısınması ve kırılması riski vardır.
• Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.
• Tavaların halkaların ortasına konumlandığından ve ocak bölmesinin kenarlarından taşımadığından emin olun.
• Sadece cihaz ile verilen aksesuarları kullanın.
• Ocak bekine bir alev dağılıcı takmayın.

2.3 Bakım ve Temizlik

UYARI

Cihazın zarar görme riski vardır.

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Cihazı temizlemek için su spreyi ve buhar kullanmayın.
• Ocak beklerini bulaşık makinesinde yıkamayın.
• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözü- cüleri veya metal cisimleri kullanmayın.

2.4 Elden çıkarma

UYARI

Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağınıza ilişkin bilgi için belediyenize başvurun.
• Cihazın fişini prizden çekin.
• Elektrik kablosunu kesin ve atın.
• Harici gaz borularınının bağlantısını kesin.

Üretici / İhracatçı :

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

3. ÜRÜN TANIMI

3.1 Pişirme yüzeyi düzeni

1 Yarı-hızlı ocak beki
2 Yarı-hızlı ocak beki
3 Kontrol düğmeleri
4 Yardımcı ocak beki
5 Triple Crown ocak beki

3.2 Kontrol düğmeleri

Sembol Açıklaması
	gaz beslemesi yok / kapalı konum
	ateşleme konumu / maksimum gaz beslemesi

Sembol Açıklaması
	minimum gaz beslemesi

4. GÜNLÜK KULLANIM

UYARI

Güvenlik bölümlerine bakın.

4.1 Ocak bekini yakma

UYARI

Mutfakta açık ateş kullanırken çok dikkatli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiçbir şekilde sorumlu değildir

Ocak bekini her zaman pişirme kabı koymadan önce yakın.

Ocak bekinin yakılması:

1. Kontrol düğmesini aşağı bastırın ve maksimum konuma ( ☆ ① kadar saatin tersi yönde çevirin.
2. Kontrol düğmesine basın ve düğmeyi en fazla 10 saniye boyunca basılı tutun. Bu sayede gaz kesme emniyeti ısınacaktır. Aksi takdirde gaz beslemesi kesilir.
3. Normal hale geldikten sonra alevi ayarlayın.

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve ka-pağının doğru yerleştirildiğinden emin olun.

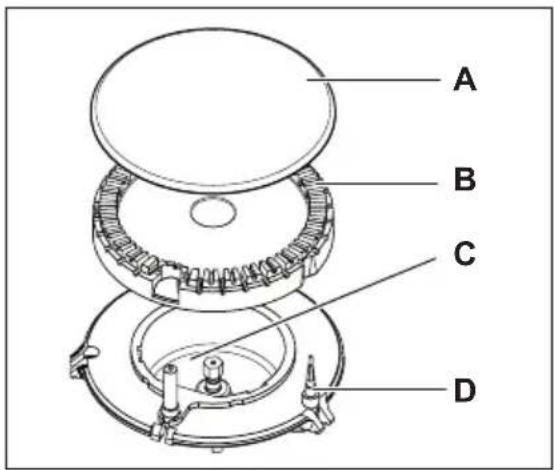

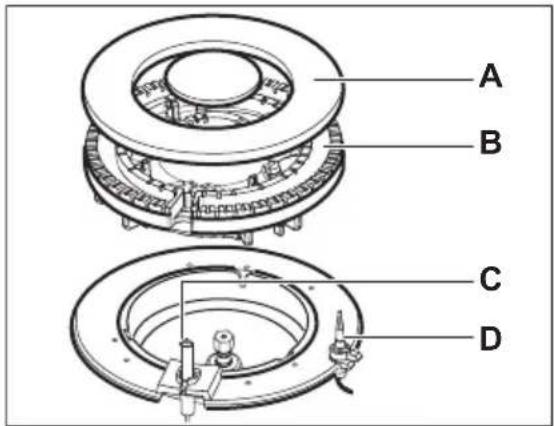

A) Ocak beki kapağı
B) Ocak beki başlığı
C) Ateşleme ucu
D) Gaz kesme emniyeti

UYARI

Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayın.

Ocak beki 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakın, düğmeyi kapalı konumuna getirin ve ocak bekini tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin.

Elektrik olmaması halinde, ocak beki elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, ilgili düğmeye basın ve maksimum gaz konumuna gelene kadar saatin tersi yönde çevirin.

Bek yanlışlıkla söndürülürse, kontrol düğmesini kapalı konuma getirin ve en az 1 dakika bekledikten sonra beki yeni- den yakmayı deneyin.

Montaj veya elektrik kesintisi sonrasında elektriğin gelmesiyle birlikte kıvılcım jeneratörü otomatik olarak çalışmaya başlayabilir. Bu normal bir durumdur.

4.2 Ocak bekini kapama

Alevi söndürmek için, düğmeyi çevirerek ● sembolüne getirin.

UYARI

Pişirme kaplarını ocak bekinden almadan önce, mutlaka alevi kısın veya tamamen söndürün.

5. YARARLI İPUÇLARI VE BİLGİLER

UYARI

Güvenlik bölümlerine bakın.

5.1 Enerji tasarrufu

• Mümkünse, tavaların kapaklarını daima kapalı tutun.
• Kaptaki sıvı kaynamaya başladığında alevin şiddetini azaltarak sıvının yavaş yavaş kaynamaya devam etmesini sağlayın.

UYARI

Çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.

Ocak beki Pişirme kaplarının çapları
Triple Crown 180 - 260 mm
Yarı-hızlı (sol arka)	120 - 220 mm
Yarı-hızlı (sağ arka)	120 - 220 mm
Yardımcı 80 - 180 mm

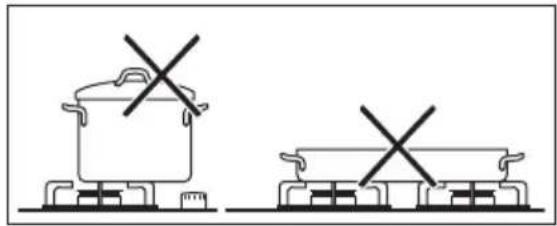

UYARI

Tencere diplerinin kontrol düğmelerinin üzerinde durmadığından emin olun. Tencere dipleri kontrol düğmelerinin üzerine gelirse, alev düğmeleri de ıstır. İki ocak beki üzerine aynı tavayı koymayın.

6. BAKIM VE TEMİZLİK

UYARI

Güvenlik bölümlerine bakın.

UYARI

Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin. Bakım işlemi veya temizlik yapmadan önce cihazın fişini elektrik prizinden çekin.

Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, cihazın çalışması üzerinde etkisi yoktur.

• Izgaraları ocağın kolayca temizlenmesi için çıkarabilirsiniz.
• Emaye kısımları, kapak ve alev başlığını temizlerken ılık sabunlu su ile yıkayın ve yerlerine takmadan önce iyice kurutun.
• Paslanmaz çelik kısımları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.
• Ocak izgaraları bulaşık makinesinde yıkanamaz. Bunların elde yıkanması gerekir.

Tencere kulplarının ocağın ön kısmından dışarı taşmadığından emin olun. Maksimum denge ve daha düşük gaz tüketimi elde etmek için tencerelerin halkalara ortalanmış olarak konumlandırılmalarını sağlayın.

Dökülme ve yaralanmaları önlemek için halkaların üzerine dengesiz veya hasarlı tencereler koymayın.

UYARI

Alev dağıtıcı kullanmayın.

• Emaye kaplama keskin uçlara sahip olabilir, bu yüzden tencere desteklerini elinizle yıkarken ve kuruturken dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunu kullanarak çıkarın.
• Ocak izgaralarını temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun.
• Ocak beklerinin doğru çalışmasını sağlamak için, ocak ızgarası kollarının ocak bekinin merkezinde olduğundan emin olun.
• Ocak yüzeyinin zarar görmemesi için, ocak ızgaralarını yerine koyarken çok dikkatli olun. Temizlik sonrasında, cihazı yumuşak bir bezle kurulayın.

Kirlerin temizlenmesi:

1. – Şunları derhal uzaklaştırın: erimiş plastik, plastik folyo ve şeker içeren yiyecekler.
   – Şunları temizlemeden önce cihazı kapa-yıp soğumaya bırakın: kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk

atmaları. Ocak yüzeyi için uygun bir temizlik maddesi kullanın.

1. Cihazı nemli bir bezle ve biraz deterjanla temizleyin.
2. Son olarak cihazı temiz bir bezle kurulayın. Paslanmaz çelik, aşırı ısınmaya maruz kalırsa kararabilir. Bu nedenle, taş kapları, pişmiş toprak kapları veya dökme demir saçları kullanarak pişirme yapmayın.

6.1 Ateşleme ucunun temizlenmesi

Bu özellik için metal elektrotlu bir seramik ateşleme ucu kullanılır. Ateşlemede zorluk yaşamamak

için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kontrol edin.

6.2 Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısını (eger varsa) yetkili servisinize periyodik olarak kontrol ettirin.

7. SORUN GİDERME

Sorun Olası neden Çözüm
Gazı ateşlerken kıvılcım çık-mıyor.	• Elektrik beslemesi yoktur. • Cihazın bağlantılarının ya-pildiğindan ve elektrik kay-nağının açık olduğundan emin olun.• Sigortayı kontrol edin. Si-gortanın birkaç defa atması durumunda, kalifiye bir elektrikçi çağırın.
• Ocak beki kapağı ve bek	alev başlığı dengesiz yer-leştirilmiştir.	• Ocak beki kapağının vebek alev başlığının doğru yerleştirildiğinden emin olun.
Ateşlendikten sonra alev he-men sönyor.	• Gaz kesme emniyeti yete-rince ısınmamıştır.	• Ateşi yaktıktan sonra,düğmeyi 10 saniyeyi aşma-yacak bir süre boyunca ba-sılı tutun.
Gaz halkası düzensiz yanıyor. • Ocak beki alev başlığı yiye-cek artıkları ile tıkanmıştır.		• Enjektörün tıkalı olmadığından ve ocak beki alev baş-lığında yemek kalıntıları ol-madığından emin olun.

Eğer bir arıza varsa önce sorunu kendiniz gidermeye çalışın. Sorunu kendiniz gideremediğiniz takdirde, ürünü satın aldığınız yere veya yetkili servise başvurun.

Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, servis teknisyeninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir.

Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir. Bu bilgiler verilen bilgi etiketinde mevcuttur.

• Model tanımı ......
• Ürün numarası (PNC) ......
  • Seri Numarası (S.N.) ......

Sadece orijinal yedek parçalar kullanın. Bu parçalar, yetkili servisten veya onaylı yedek parça dükkanından temin edilebilir.

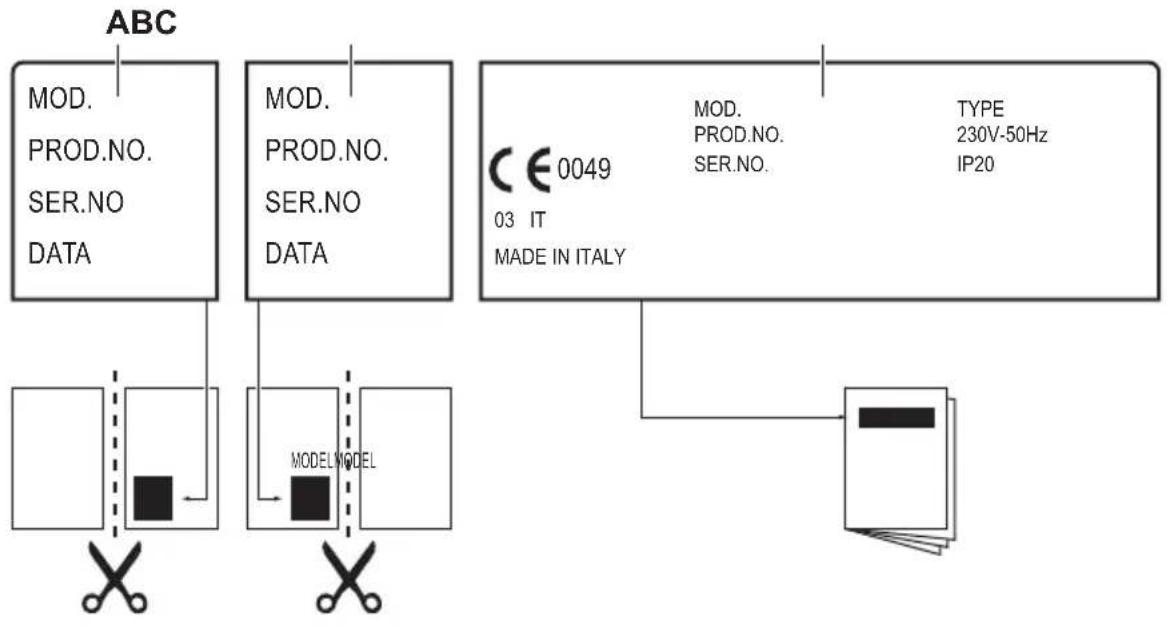

7.1 Aksesuar çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi ya- pıştırın:

A) Garanti Kartına yapıştırın ve bu kısmı gönderin (varsa)

B) Garanti Kartına yapıştırın ve bu kısmı saklayın (varsa)

C) Kullanma kılavuzuna yapıştırın.

8. MONTAJ

UYARI

Güvenlik bölümlerine bakın.

UYARI

Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçekleştirilmelidir.

8.1 Gaz Bağlantısı

Yürürlükteki yönetmeliklere uygun olarak, sabit bağlantılar seçin veya paslanmaz çelikten yapılma esnek bir boru kullanın. Eğer esnek metal borular kullanıyorsanız, bunların hareketli kısımlara temas etmemesine veya sıkışmamasına dikkat edin. Ocak bir fırın ile birlikte monte edildiğinde de aynı dikkati gösterin.

Cihazın gaz besleme basıncının tavsiye edilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2" dişli bir somun ile çıkış kısmına bağlanır. Parçaları zorlamadan birbirine vida-layın, bağlantıyı gereken yönde ayarlayın ve her şeyi sıkın.

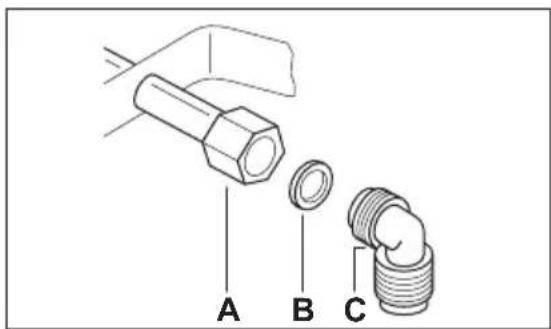

Likit gaz için lastik boru tutucu kullanın. Her zaman conta takın. Ardından, gaz bağlantısını yap-maya başlayın.

Esnek boru aşağıdaki durumlarda kullanılması için hazırlanmıştır:

– Oda sıcaklığından ve 30°C'den daha fazla isınmamalıdır.
- 1500 mm'den daha uzun olmamalıdır.
– Herhangi bir boğum yapmamalıdır.
– Çekilme veya burdensme olmamalıdır.
– Keskin kenarlara veya köşelere temas etmemelidir.
– Ne durumda olduğunu kontrol edilebilmesi için kolaylıkla incelenebilir şekilde konumlandırılmalıdır.

Esnek borunun koruma kontrolü, aşağıdaki kontrol aşamalarını içermektedir:

– Her iki ucunda ve tamamında çatlak, kesik ve yanık izleri olmamalıdır.
– Malzeme sertleşmemiş halde, ancak doğru esneklikte olmalıdır.
– Sıkma kelepçeleri paslanmamış olmalıdır.
– Son kullanma tarihi geçmemiş olmalıdır.

Bir veya daha fazla kusur görülürse, boruyu tamir etmeye çalışmayın, yenisiyle değiştirin.

Montaj tamamlandıktan sonra boru bağlantılarının doğru şekilde yapılip yapılmadığını kontrol edin. Bir sabun çözeltisi kullanın, alev kullanmayın!

8.2 Enjektörlerin değiştirilmesi

1. Ocak izgaralarını çıkarın.
2. Ocak beki kapaklarını ve alev başlıkları çıkarın.
3. Bir 7 numara lokma anahtarı kullanarak enjektörleri sökün ve bunların yerine kullan-dığınız gaz tipine uygun enjektörler takın ("Teknik Bilgi" bölümündeki tabloya bakın).
4. Aynı prosedürü geriye uygulayarak parçaları yerine takın.
5. Bilgi etiketini (gaz besleme borusunun yanındadır) kullanılacak yeni gaz beslemesi tipine uygun etiketle değiştirin. Bu etiketi, cihazla birlikte verilen paket içerisinde bulabilirsiniz.

Eğer gaz beslemesi basıncı değişkense veya gerekli olan basınçtan farklıysa, gaz beslemesi borusuna uygun bir basınç regülatörü takın.

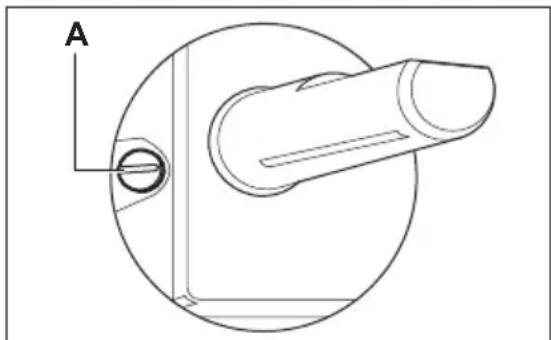

8.3 Minimum seviye ayarlaması

Ocak beklerinin minimum seviyelerinin ayarlanması:

1. Ocak bekini ateşleyin.
2. Düğmeyi minimum pozisyonuna getirin.
3. Düğmeyi çıkarın.
4. İnce uçlu bir tornavidayla, baypas vidasının konumunu ayarlayın.

• G20 20 mbar'lık doğal gazdan likit gaza dönüşüm yapıliyorsa, bypass vidasını sonuna kadar sıkın.
• Likit gazdan G20 20 mbar doğal gaza geçiyor-sanız, baypas vidasını yaklaşık 1/4 tur gevşetin (Triple Crown ocak beki için 1/2 tur).

UYARI

Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürken alevin sönmediğinden emin olun.

8.4 Elektrik bağlantısı

• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştüğundan emin olun.
• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerlerini kaldırabilecek uygun bir fiş ile birlikte kullanılması gerekir. Fişi doğru prize taktığınızdan emin olun.
• Her zaman doğru monte edilmiş, darbelere dayanıklı bir priz kullanın.
• Montajdan sonra elektrik fişine erişilebildiğinden emin olun.
• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Cihaz bir uzatma kablosu, adaptör veya çoklu priz üzerinden bağlıyken yangın riski vardır. Toprak bağlantısının standartlar ve yönetmelikler ile uyumlu olduğundan emin olun.
• Elektrik kablosunun 90°C üzerinde sıcaklığa çıkmasına izin vermeyin.

Mavi toprak kablosunu üzerinde "N" harfi bulunan terminale bağladığınızdan emin olun. Kahverengi (ya da siyah) faz kablosunu "L" harfli terminale bağlayın. Faz kablosunu her zaman bağlı tutun.

8.5 Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 veya eşdeğer tipte bir kablo kullanın. Kablo kesitinin gerilime ve çalışma sıcaklığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kablosundan yaklaşık 2 cm daha uzun olmalıdır.

8.6 Ankastre Montaj

A) cihazla birlikte verilen conta
B) cihazla birlikte verilen braketler

DİKKAT

Cihazı sadece yüzeyi düz olan bir tezgaha yerleştirin.

9. TEKNİK BİLGİLER

Ocak boyutları

Genişlik : 580 mm

8.7 Yerleştirme olanakları

Kapaklı mutfak ünitesi

Ocağın altına monte edilen panel, teknik servis işlemi gerektiğiinde kolay erişim için kolayca çıkarılabilir olmalıdır.

A) Çıkarılabilir panel

B) Bağlantılar için alan

Fırınlı mutfak ünitesi

Ocak çıkıntısının boyutları talimatlara uygun olmalı ve mutfak ünitesi sürekli hava dolaşımı sağlayacak deliklerle donatılmalıdır. Ocak ve fırının elektrik bağlantısı güvenlik nedeniyle ve fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapılmalıdır.

Uzunluk: 500 mm

Ocak ankastre montaj boyutları

Genişlik : 550 mm

Uzunluk: 470 mm

Isı girişi

Triple Crown ocak beki 4.0 kW

Yarı-hızlı ocak beki: 2.0 kW

Yardımcı ocak beki: 1.0 kW

TOPLAM GÜÇ: G20 (2H) 20 mbar = 9.0 kWG30/G31 (3B/P) 30/30 mbar = 654 g/sa.

Elektrik beslemesi: 230 V ~ 50 Hz

Kategori: II2H3B/P

Gaz bağlantısı: G 1/2"

Gaz beslemesi: G20 (2H) 20 mbar

Cihaz sınıfı: 3

Baypas çapları

Ocak beki ∅ Baypas 1/100 mm'de		Ocak beki ∅ Baypas 1/100 mm'de
Yardımcı 28 Triple Crown 56
Yarı hızlı	32

G20 20 mbar'lık DOĞAL GAZ için gazlı ocak beki

OCAK BEKİ	NORMAL GÜÇ kW	enj. 1/100 mm
Yardımcı	1.0	70
Yarı hızlı	2.0	96
Triple Crown	4.0	146

LPG G30/G31 30/30 mbar için gazlı brülörler

OCAK BEKİ	NORMAL GÜÇkW	enj.1/100 mm	g/sa.
Yardımcı	1.0	50	73
Yarı hızlı	2.0	71	145
Triple Crown	4.0	98	291

10. ÇEVREYLE İLGİLİ BİLGİLER

Şu sembole sahip malzemeler geri dönüştürülebilir. Ambalajı geri dönüşüm için uygun konteynerlere koyun.

Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı olun. Ev atığı sembolü

bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

AEEE Yönetmeliğine Uygundur.
