Markė	Electrolux
Modelis	LIB60420CK
Produkto tipas	Įmontuojama indukcinė kaitlentė
Matmenys (Ilgis x Plotis x Aukštis)	59 cm x 52 cm x 4.8 cm
Apytikslis svoris	12 kg
Elektros maitinimas	220-240 V / 400 V 2N, 50/60 Hz, 6.9 kW
Kaitinimo zonų skaičius	4 indukcinės zonos
Kaitinimo zonų skersmuo	Priekinė kairė: 21 cm, Galinė kairė: 14.5 cm, Priekinė dešinė: 14.5 cm, Galinė dešinė: 18 cm
Booster funkcija	Taip, laikinas įjungimas kiekvienai zonai
Automatinis išjungimas	Taip, saugumas po neveiklumo ar perkaitimo
Mygtukų užrakinimas	Taip, Verrouil mygtukas ir vaikų saugos įtaisas
Likutinės šilumos indikatorius	Taip, simbolis H
Maitinimo valdymas	Taip, automatinis galios paskirstymas
Paviršiaus medžiaga	Vitrokeramika
Valymas	Naudokite specialų grandiklį ir vitrokeramikos valiklį
Remontabilumas	Įgaliotas remonto centras, originalios atsarginės dalys
Vaikų sauga	Taip, įjungiama jutikliniu mygtuku
Energijos suvartojimas	177.0 Wh/kg (kaitlentė)
Serijos numeris	949 492 519 00
Priedai	Maitinimo laidas, naudojimo instrukcija

Dažnai užduodami klausimai - LIB60420CK ELECTROLUX

Kaip įjungti vaikų saugos įtaisą?

Įjunkite kaitlentę ⏻ nepasirinkę kaitinimo lygio. Paspauskite mygtuką 4 sekundes. Ekrane pasirodo L. Išjunkite kaitlentę.

Ką reiškia rodmuo 'F' ant kaitinimo zonos?

Rodmuo F rodo, kad indas netinkamas arba nėra, arba jo skersmuo per mažas. Naudokite indukciniam virimui tinkamą indą ir patikrinkite jo matmenis.

Kaip naudoti Booster funkciją?

Pasirinkite kaitinimo zoną, nustatykite maksimalų kaitinimo lygį, tada spauskite mygtuką ^ kol pasirodys P. Booster veikia ne ilgiau kaip 4 minutes.

Ar galiu naudoti aliumininius indus ant šios kaitlentės?

Ne, aliumininiai, variniai, žalvariniai, stikliniai, keraminiai ar porcelianiniai indai netinka indukcijai. Naudokite ketaus, plieno, emaliuoto ar nerūdijančio plieno indus.

Kaip valyti vitrokeraminį paviršių?

Nedelsiant pašalinkite nešvarumus, pvz., cukrų ar išlydytą plastiką, specialiu grandikliu. Nuo kalkių ir dėmių naudokite drėgną šluostę su neabrazyviniu valikliu, tada nuvalykite sausa šluoste.

Ką daryti, jei kaitlentė išsijungia ir pypsi?

Ant jutiklinio mygtuko tikriausiai padėtas daiktas. Nuimkite daiktą. Jei pypsi nuolat, patikrinkite elektros jungtį. Jei problema išlieka, kreipkitės į remonto centrą.

Kaip išjungti garso signalus?

Išjunkite kaitlentę. Paspauskite mygtuką ⏻ 3 sekundes, tada 3 sekundes. Naudokite priekinį dešinį mygtuką, kad perjungtumėte tarp įjungto / išjungto garso režimo.

Kokios yra šios kaitlentės energijos sąnaudos?

Kaitlentės energijos sąnaudos yra 177.0 Wh/kg pagal IEC/EN 60350-2 standartą. Kiekvienos zonos vertės svyruoja nuo 174.2 iki 177.2 Wh/kg.

Ką daryti, jei rodmuo mirksi tarp dviejų kaitinimo lygių?

Tai reiškia, kad Maitinimo valdymas aktyvus. Galia automatiškai sumažinama, kad būtų laikomasi elektros ribos. Jei reikia, rankiniu būdu sumažinkite vienos zonos lygį.

Kaip įjungti mygtukų užrakinimą gaminimo metu?

Pirmiausia nustatykite norimą kaitinimo lygį, tada paspauskite mygtuką . Ekrane pasirodo L. Norėdami atrakinti, dar kartą paspauskite .

NAUDOJIMO INSTRUKCIJA LIB60420CK ELECTROLUX

Indikators nodziest, kad gatavošanas zona ir atdzisusi.

5.6 Booster

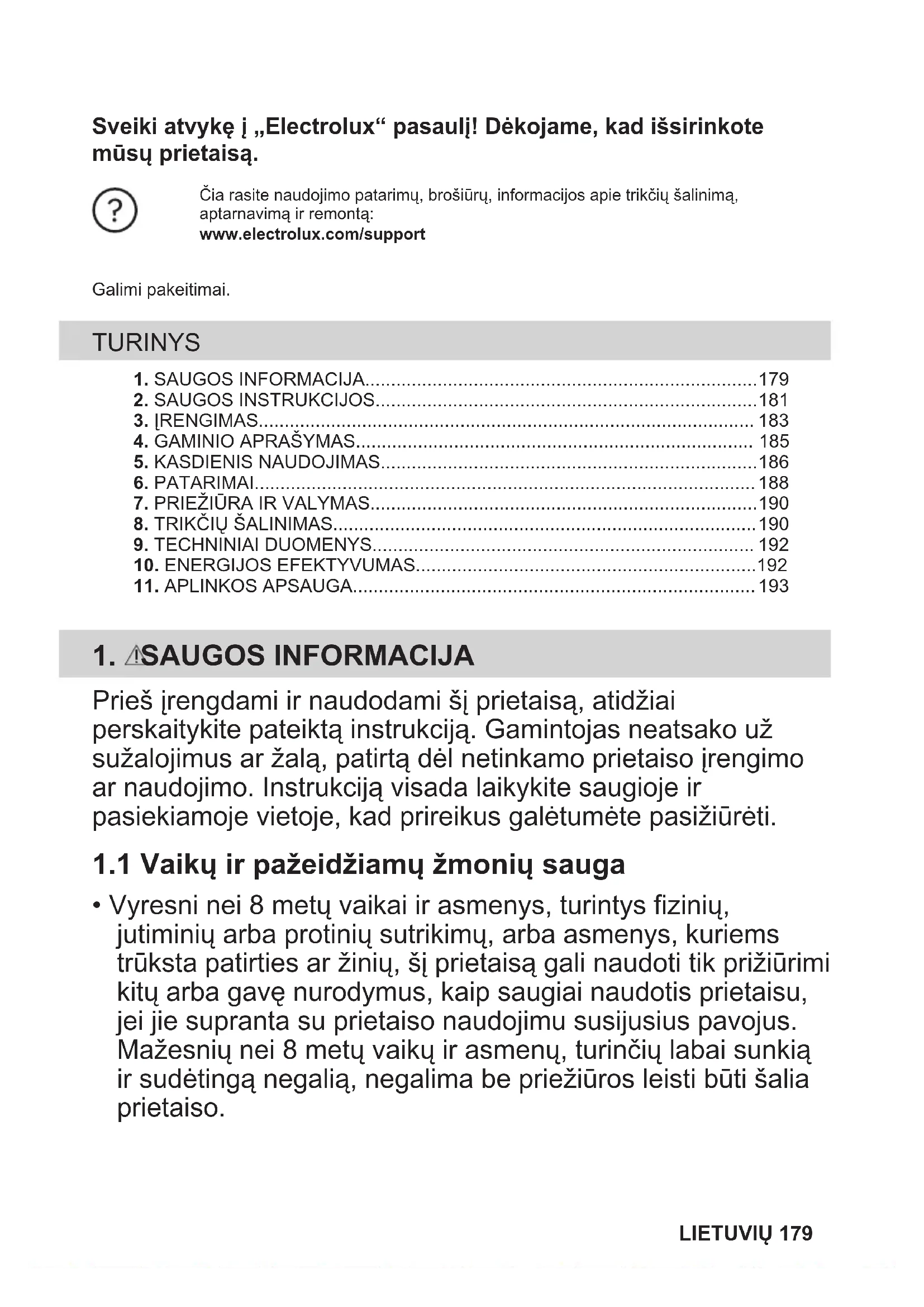

Sveiki atvykę i „Electrolux“ pasauli! Dékojame, kad išsirinkote mūsų prietaisą.

Čia rasite naudojimo patarimų, brošiūrų, informacijos apie trikčių šalinimą, aptarnavimą ir remontą:

www.electrolux.com/support

Galimi pakeitimai.

TURINYS

1. SAUGOS INFORMACIJA....179
2. SAUGOS INSTRUKCIJOS....181
3. IRENGIMAS....183
4. GAMINIO APRAŠYMAS.... 185
5. KASDIENIS NAUDOJIMAS....186
6. PATARIMAI....188
7. PRIEŽIŪRA IR VALYMAS....190
8. TRIKČIŲ ŠALINIMAS....190
9. TECHNINIAI DUOMENYS.... 192
10. ENERGIJOS EFEKTYVUMAS....192
11. APLINKOS APSAUGA....193

1. ⚠SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žalą, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

- Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutiminių arba protinių sutrikimų, arba asmenys, kuriems trūksta patirties ar žinių, šį prietaisą gali naudoti tik prižiūrimi kitų arba gavę nurodymus, kaip saugiai naudotis prietaisu, jei jie supranta su prietaiso naudojimu susijusius pavojus. Mažesnių nei 8 metų vaikų ir asmenų, turinčių labai sunkią ir sudėtingą negalią, negalima be priežiūros leisti būti šalia prietaiso.

• Nuolat prižiūrėkite vaikus ir pasirūpinkite, kad jie nežaistų su šiuo buitiniu prietaisu.
• Visas pakuotės medžiagas saugokite nuo vaikų ir tinkamai pašalinkite.
• DĖMESIO! Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Neleiskite vaikams ir naminiams gyvūnams būti šalia prietaiso jam veikiant arba vėstant.
• Jeigu prietaise yra apsaugos nuo vaikų įtaisas, jį reikia suaktyvinti.
• Vaikai be priežiūros negali atlikti prietaiso valymo ir naudotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

• Šis prietaisas yra skirtas tik maistui gaminti.
  • Tai buitinis prietaisas, skirtas naudoti patalpose, vienam šeimos ūkiui.
• Ši prietaisą galima naudoti biuruose, viešbučių kambariuose, nakvynės ar svečių namuose ir kitoje panašioje aplinkoje, kur prietaiso naudojimo intensyvumas neviršija įprasto buitinio naudojimo.
• DÈMESIO: Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Būkite atsargūs, kad neprisiliestumėte prie kaitinimo elementų.
• DÈMESIO: Palikę veikiančią kaitlentę su riebiais patiekalais ar aliejumi galite sukelti gaisrą.
• Dūmai yra perkaitinimo ženklas. Užsidegusio gaminamo maisto gesinimui niekada nenaudokite vandens. Išjunkite prietaisą ir uždenkite liepsną nedegančiu uždangalu ar dangčiu.
• DĖMESIO: Prietaiso negalima jungti prie maitinimo per išorini įjungimo įtaisą, pavyzdžiui, laikmatį ar kitą elektros grandinę, kurią komunalinės tarnybos reguliariai įjungia ir išjungia.

• ATSARGIAI Maisto gaminimo procesą būtina nuolat prižiūrėti, . Greitai ruošiamą maistą būtina prižiūrėti nuolat.

• DĖMESIO! Gaisro pavojus: Nelaikykite daiktų ant maisto gaminimo paviršių.

• Niekada nedėkite dangčių, peilių, šaukštų ar kitų metalinių daiktų ant prietaiso viršaus, nes jie gali įkaisti.
• Nenaudokite prietaiso, prieš jo įrengimą balduose.
• Nenaudokite garintuvo prietaisui valyti.
• Baigę naudotis kaitlentę išjunkite jos valdikliais. Nepasikliaukite vien keptuvės detektoriumi.
• Jei stiklo / keramikos paviršius įtrūkęs, prietaisą išjunkite ir ištraukite kištuką iš maitinimo lizdo. Jeigu prietaisas prie maitinimo tinklo prijungtas per jungiamają dėžutę, prietaisą nuo maitinimo tinklo atjungsite ištraukę iš dėžutės saugiklj. Bet kuriuo atveju kreipkitės į įgaliotajį techninės priežiūros centra.
• Kad nekiltų pavojus, pažeistą maitinimo kabelį gali keisti tik gamintojas, įgaliota techninės priežiūros bendrovė arba atitinkamos kvalifikacijos specialistas.
• DÈMESIO: Naudokite tik maisto gaminimo prietaiso gamintojo sukurtas arba prietaiso gamintojo instrukcijoje nurodytas tinkamas arba prietaise jau integruotas kaitlenčių apsaugas. Netinkamų apsaugų naudojimas gali sukelti nelaimingus atsitikimus.

2. SAUGOS INSTRUKCIJOS

2.1 Irengimas

ISPÈJIMAS!

Ši prietaisą įrengti privalo tik atitinkamos kvalifikacijos specialistas.

ISPÈJIMAS!

Galite susižeisti arba sugadinti prietaisą.

• Nuimkite visas pakavimo medžiagas.
• Nejrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateiktomis įrengimo instrukcijomis.

• Būtina paisyti minimalių atstumuų iki kitų prietaisų ir spintelių.

• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.

• Hermetizuokite nupjautus spintelės paviršius hermetiku, kad jie nuo drėgmės neišbrinktų.
• Apsaugokite prietaiso apačia nuo garu ir drègmès.
• Jokiu būdu nejrenkite prietaiso šalia durų ir po langu. Atidarant duris ar langą, jie gali nuversti įkaitusius prikaistuvius nuo prietaiso.
• Kiekvieno prietaiso apačioje yra aušinimo ventiliatoriai.
• Jeigu prietaisas jrengtas virš stalčiaus:

– Nelaikykite mažų daiktų ar popieriaus lapų, kuriuos galėtų įtraukti, nes jie gali sugadinti aušinimo ventilatorius arba aušinimo sistemą.
– Užtikrinkite bent 2 cm atstumą nuo stalčiuje laikomų daiktų iki prietaiso apačios.
- Išimkite spintelėje po prietaisu įdėtas pertvaras.

2.2 Elektros pajungimas

ISPÈJIMAS!

Pavojus sukelti gaisrą ir gauti elektros smūgi.

• Visus elektros sujungimų darbus,, turi vykdyti kvalifikuotas elektrikas.
• Prietaisą būtina jžeminti jeigu techninių duomenų lentelėje simbolio (nėra.
• Prieš atlikdami bet kokj veiksmą, įsitikinkite, kad prietaisas būtų atjungtas nuo maitinimo.
• [sitikinkite, kad parametrai techninių duomenų plokštelėje atitinka maitinimo tinklo elektros vardinius duomenis.
• [sitikinkite, kad prietaisas tinkamai jrengtas. Dèl netinkamai prijungto arba netinkamo elektros maitinimo laido ar kištuko (jei taikytina) gnybtas gali labai jkaisti.
• Naudokite tinkamą elektros maitinimo laidą.
• Neleiskite elektros maitinimo laidams susipainioti.
• [sitikinkite, kad jrengta apsauga nuo elektros smūgių.
• Naudokite laido įtempimą mažinantį spaustuką.
• [sitikinkite, kad maitinimo laidas ar kištukas (jei taikytina) neliestų įkaitusių prietaiso ar prikaistuvių paviršių.
• Nenaudokite daugiakanalių adapterių ir ilginamųjų laidų.
• Būkite atsargūs, kad nesugadintumėte elektros laido arba kištuko (jei taikytina). Jei reikia pakeisti pažeistą elektros laidą, kreipkitės i mūsu įgaliotajį aptarnavimo centra arba kvalifikuotą elektrika.

• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.

• Elektros kištuką i tinklo lizda junkite tik tuomet, kai visiškai pabaigsite irengimą. Isitikinkite, kad irengus prietaisą, elektros laido kištuką būtu lengva pasiekti.

• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už maitinimo laido. Visada traukite paėmę už elektros kištuko.
• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.
• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.

2.3 Naudojimas

JSPĖJIMAS!

Pavojus susižaloti, nudegti arba gauti elektros smūgį.

• Nebandykite pakeisti šio prietaiso techninių savybių.
• Prieš naudodamiesi pirmą kartą pašalinkite visas pakuotės, ženklinimo medžiagas ir apsauginę plėvelę (jeigu yra).
• Pasirūpinkite, kad ventiliacinės angos nebūty užblokuotos.
• Nepalikite jungto prietaiso be priežiūros.
• Kiekvieną kartą pasinaudoję prietaisu kaitvietę išjunkite.
• Ant kaitviečių nedėkite įrankių ar puodu dangčių. Ant kaitvietės padėti įrankiai ar puodu dangčiai gali įkaisti.
• Nelieskite prietaiso drėgnomis rankomis arba jei prietaisas liečiasi su vandeniu.
• Nenaudokite prietaiso, kaip darbinio paviršiaus ar daiktams laikyti.
• Pastebėję prietaiso korpuse įtrūkimą, nedelsiant atjunkite prietaisą nuo elektros maitinimo tinklo. Tai būtina siekiant išvengti elektros smūgio pavjoaus.

• Širdies stimuliatorius naudojantys asmenys neturėtų būti arčiau nei 30 cm atstumu nuo veikiančių indukcinių kaitviečių.

• Maistą dedant i įkaitintą aliejų, šis gali aptaškyti.

• Nenaudokite aliuminio folijos ar kitų medžiagų tarp kepimo paviršiaus ir virtuvės indų, nebent šio prietaiso gamintojas nurodo kitaip.
• Naudokite tik prietaiso gamintojo rekomenduojamus priedus.

ISPÉJIMAS!

Gaisro ir sprogimo pavojus.

• Kaitinant riebalus arba aliejų gali kilti lengvai užsiliepsnojančių garų. Ruošdami maistą saugokite riebalus ir aliejų nuo atviros liepsnos ar įkaitusių daiktų.
• l'kaitusio aliejaus išskiriami garai gali sukelti sprogima.
• [kaitintas naudotas aliejus su maisto likučiais gali užsidegti esant žemesnei temperatūrai, nei pirmą kartą naudojamas aliejus.
• Šalia prietaiso, i prietaisą arba ant jo nedėkite degių medžiagų arba degiomis medžiagomis sudrėkintų daiktų.

ISPÈJIMAS!

Pavojus sugadinti prietaisa.

• Nestatykite jkaitusių gaminimo indų ant valdymo skydelio.
• Nedėkite karšto gaminimo indo dangčio ant kaitlentės stiklinio paviršiaus.
• Nepalikite tuščio gaminimo indo ant ikaitintos kaitvietės.
• Būkite atsargūs ir ant prietaiso nenumeskite indų ar kitų daiktų. Galite pažeisti paviršių.
• Nejunkite kaitviečių be gaminimo indų arba su tuščiais indais.
• Ketaus gaminimo indai arba indai pažeistu dugnu gali subraižyti stiklo / stiklo keramikos paviršius. Jei tokj indą norite perkelti, nestumkite jo, o pakelkite.

3. IRENGIMAS

ISPÈJIMAS!

Žr. saugos skyrius.

2.4 Valymas ir priežiūra

• Reguliariai valykite prietaisą, kad apsaugotumėte paviršių nuo nusidėvėjimo.
• Prieš pradėdami valyti, išjunkite prietaisą ir leiskite jam atvėsti
• Prietaisui valyti nenaudokite garų ir nepurkškite vandeniu.
• Valykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite šveičiamųjų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.

2.5 Paslauga

• Dėl prietaiso remonto kreipkitės į įgaliotajį techninės priežiūros centra. Naudokite tik originalias dalis.
• Šio gaminio viduje esanti (-čios) lemutė (-ės) ir atskirai parduodamos atsarginės lemputės: Šios lemputės turi atlaikyti ekstremalias fizines sąlygas buitiniuose prietaisuose, pavyzdžiui, temperatūrą, vibraciją, drėgme, arba yra skirtos informuoti apie prietaiso veikimo būseną. Jos nėra skirtos naudoti kitoms paskirtims ir netinka patalpoms apšviesti.

2.6 Utilizavimas

JSPĖJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai utilizuoti įrenginį, susisiekite su atitinkama vietos įstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite jį.

3.1 Prieš jrengiant

Prieš įrengdami kaitlentę, užrašykite žemiau informaciją iš techninių duomenų plokštelės. Techninių duomenų plokštelę rasite kaitlentės apačioje.

Serijos numeris......

3.2 Imontuojamos kaitlentės

l baldus įmontuojamos kaitlentės gali būti naudojamos tik po to, kai jos bus įrengtos tinkamame standartus atitinkančiame paviršiuje.

3.3 Sujungimo kabelis

- Su laidu. Elektros kabelj prijungti gali tik kvalifikuotas elektrikas.

3.4 Elektros prijungimo schema

• Norėdami pakeisti pažeistą maitinimo kabelį naudokite: H05V2V2-F, ar atitinkama, tinkamą 90 °C ar aukštesnei temperatūrai. Kreipkitės į įgaliotajį aptarnavimo centra. Elektros kabelį pakeisti gali tik kvalifikuotas elektrikas.
• Prietaisas veikia 50 Hz arba 60 Hz dažniu. Dažnji gali pakeisti patys prietaiso naudotojai.

Laidų spalvos

N2 N1 L2 L1

Mėlynas Mėlynas – pilkas Rudas Juodas

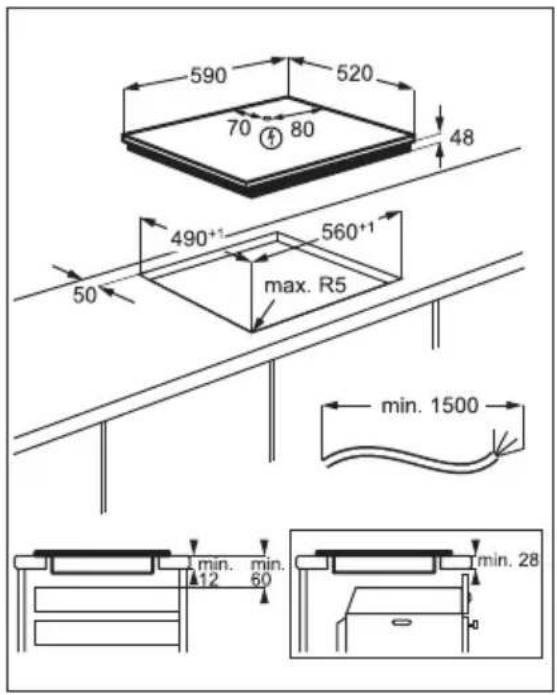

3.5 Surinkimas

Jeigu kaitlentę įrengsite po gartraukiu, pasirūpinkite gartraukio įrengimo instrukcijose nurodytu minimaliu atstumu tarp šių prietaisų.

Jeigu prietaisą jrengsite virš stalčiaus, gaminant maistą kaitlentės ventiliacija gali sušildyti stalčiuje laikomus daiktus.

Peržiūrėkite vaizdo įrašą „Kaip įdiegti „Electrolux“ indukcinę kaitlentę – integravimas stalviršyje“. Jį surasite įvedę toliau grafike nurodytą pavadinimą.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Kaitinimo paviršių planas

1 Indukciné kaitvietè
2 Valdymo skydelis

4.2 Valdymo skydelio išklotinė

Prietaisą valdykite jutiklių laukais. Rodiniai, indikatoriai ir garso signalai parodo, kurios funkcijos veikia.

	Jutiklio laukas	Funkcija Pastaba
1	➊	Ijungta / Išjungta Kaitlentei jungti ir išjungti.
2	➁	Užraktas / Apsaugos nuo vai- Skirta valdymo skydeliui užrakinti / atrakinti.kų įtaisas
3	➎	- Kaitvietės pasirinkimas.
4	- Kaitinimo lygio rodmuo Rodo kaitinimo lygį.
5	/	- Nustato kaitinimo lygį.

4.3 Rodoma kaitros parinktis

Ekranas Aprašas
0	Kaitvietė išjungta.
1 - 9	Kaitvietė veikia.
P	Veikia Booster.
E + skaitmuo	Įvyko veikimo triktis.
H	Kaitvietė vis dar karšta (likęs karštis).
L	Veikia Užraktas / Apsaugos nuo vaikų įtaisas.
F	Prikaistuvis netinkamas arba per mažas, arba neuždėtas ant kaitvietės.
-	Veikia Automatinis išsijungimas.

5. KASDIENIS NAUDOJIMAS

ISPÈJIMAS!

saugos skyrius.

5.1 ljungimas ir išjungimas

Lieskite ⓗ sekundę, kad jungtumète arba išjungtumète kaitlente.

5.2 Automatinis išsijungimas

Ši funkcija automatiškai išjungia kaitlentę, jeigu:

• visos kaitvietės yra išjungtos,
• ijunge kaitlentę, nenustatète kaitinimo lygio,
• kažką išliejote arba padėjote ką nors (puodą, šluostę ir pan.) ant valdymo skydelio ilgesniam laikui nei 10 sekundžių. Pasigirsta garso signalas ir kaitlentė išsijungia. Nuimkite uždėtą daiktą arba nuvalykite valdymo skydelį.
• kaitlentė perkaista (pvz., jeigu kaitinate tuščią keptuvę). Palaukite, kol kaitvietė atauš, prieš vėl naudodami kaitlentę.

• naudojate netinkamus prikaistuvius.

Užsidega simbolis Fir po 2 minučių kaitvietė išsijungia automatiškai.

- neišjungėte kaitvietės arba nepakeitėte kaitinimo lygio. Po tam tikro laiko užsidega

ir kaitlentė išsijungia.

Santykis tarp kaitinimo lygio ir laiko, po kurio kaitlentė išsijungia:

Kaitinimo nuostata Kaitlentė išsijungia po

1 - 2 6 valandos

3 - 4 5 valandos

5 4 valandos

6 - 9 1,5 valandos

5.3 Kaitvietės parinkimas

Norint pasirinkti kaitvietę, palieskite

atitinkamos kaitvietės jutiklio lauką

Ekrane rodomas kaitinimo lygis (☐)

5.4 Kaitinimo lygis

Nustatykite kaitvietę.

Palieskite, horédami padidinti kaitinimo

lygi. Palieskite ,norèdami sumažinti kaitinimo lygi. Norèdami išjungti kaitvietę, tuo pat metu palieskite ir .

5.5 Liekamojo karščio indikatorius

⚠️ ISPÈJIMAS!

H Kol indikatorius šviečia, kyla nusideginimo pavojus, nes atitinkamos kaitvietės dar nespėjo atvėsti.

Indukcinės kaitvietės tiesiogiai kaitina prikaistuvio dugną. Stiklo keramika įkaista nuo įkaitusio gaminimo indo.

H indikatorius jsijungia, kai kaitvietė jkaista.

Gali įsijungti ir šalimais esančios kaitvietės indiaktorius,

• net jei jos nenaudojate,

- jei pastatysite įkaitintą puoda ant šaltos kaitvietės,

- net jei viryklė išjungta.

Indikatorius išsijungia kaitvietei atvėsus.

5.6 Booster

Ši funkcija padidina indukcinių kaitviečių galią. Indukcinei kaitvietei šią funkciją galima jjungti tik ribotam laikui. Po to indukcinė kaitvietė automatiškai grįžta į aukščiausią kaitinimo lygį.

i

Žr. skyrių „Techniniai duomenys“.

Norėdami aktyvinti funkciją kaitvietei: pirmiausia nustatykite kaitvietę ir tada didžiausią kaitinimo lygi. Lieskite ∧, kol jsijungia P

Norėdami išjungti funkcija: palieskite V.

5.7 Užraktas

Galite užrakinti valdymo skydelj, kai kaitvietės veikia. Taip galima išvengti atsitiktinio kaitinimo lygio pakeitimo.

Pirmiausia nustatykite kaitinimo lygi.

Norėdami ijungti funkcija: palieskite 📋 užsidega 4 sekundėms.

Norėdami išjungti funkcija: palieskite [sijungia ankstesnis kaitinimo lygis.

i

Išjungus kaitlentę, išjungiama ir ši funkcija.

5.8 Apsaugos nuo vaikų įtaisas

Ši funkcija apsaugo, kad kaitlentė nepradėtų veikti atsitiktinai.

Norėdami jjungti funkcija: jjunkite kaitlentę naudodami ⏻Jokio kaitinimo lygio nenustatykite. Palieskite ir 4 sekundes palaikykite 📋 isijungia. Išjunkite kaitlentę su ⓘ

Norėdami išjungti funkciją: ijkite kaitlentę naudodami ①Jokio kaitinimo lygio nenustatykite. Palieskite ir 4 sekundes palaikykite 📋 jsjungia. Išjunkite kaitlentę su ⓘ

Norėdami nepaisyti funkcijos tik vienam maisto gaminimui: jjunkite kaitlentę, naudodami ① įsijungia. Palieskite ir 4 sekundes palaikykite Per 10 sekundžių nustatykite kaitinimo lygį. Kaitlentę galima naudoti. Kai išjungiate kaitlentę su ① funkcija vėl veikia.

5.9 OffSound Control (Garso signalų įjungimas ir išjungimas)

ljunkite kaitlente. Paspauskite ir palaikykite 3 sekundes. Paspauskite 📁 palaikykite 3 sekundes. Kairiosios kaitvietės ekrane bus rodomas užrašas bo dešiniosios – arba . Palieskite galinės dešiniosios kaitvietės jutiklio lauką , kad pasirinktume vieną iš šių nustatymų: - garso signalai išjungti; - garso signalai ijungti.

Kai funkcijos nustatymas yra ,garso signalas suveiks: - jei paliesite ;①

- kaitlentės programos klaida.

5.10 Galios valdymas

Jei aktyvios kelios kaitvietės ir vartojama galia viršija energijos šaltinio galimybes, ši funkcija paskirsto galią tarp visų kaitviečių. Kaitlentėje įdiegta kaitinimo kontrolė, skirta apsaugoti namų elektros instaliaciją ir saugiklius.

• Kaitlentei pasiekus turimos galios ribą (žr. vardinę lentelę), kaitviečių galia automatiškai sumažinama.
• Paskutinės pasirinktos kaitvietės kaitros nustatymas visuomet tampa prioritetiniu. Likusi galia paskirstoma tarp anksčiau pasirinktų kaitviečių pasirinkimui priešinga tvarka.
• Sumažintos galios kaitviečių kaitros nustatymas pasikeis iš pirminio į sumažintą kaitros lygi.
• Palaukite, kol ekranas nestos mirksėjęs arba sumažinkite paskutinės pasirinktos kaitvietės šilumos nustatymą. Kaitvietės ir toliau veiks, tačiau mažesniu kaitros lygiu. Jei reikia, pakeiskite kaitviečių kaitros lygį rankiniu būdu.

6. PATARIMAI

İSPĖJIMAS!

Žr. saugos skyrius.

6.1 Indai

Indukcinėse kaitvietėse veikiantis stiprus elektromagnetinis laukas labai greitai įkaitina indą.

Indukcines kaitvietes naudokite tik su joms pritaikytais indais.

• Indo dugnas turi būti kuo storesnis ir kuo lygesnis.
• Ant kaitlentės dėkite tik švaraus ir sauso dugno indus.
• Nestumdykite ir netrinkite indu ant keramikos stiklo, nes galite ji subraižyti.

Indų tipai ir jų medžiagos

• Tinkamos medžiagos: ketus, plienas, emaliuotasis plienas, nerūdijantis plienas, daugiasluoksnis dugnas (jeigu gamintojo pažymėta, kad tinka).
• Netinkamos medžiagos: aliuminis, varis, žalvaris, stiklas, keramika, porcelianas. Indai yra tinkami naudoti su indukcine virykle, jeigu:

- ant kaitvietės vanduo tokiame inde užverda labai greitai, jei pasirenkamas didžiausios kaitros nustatymas;

- magnetas prikimba prie indo dugno.

Indo matmenys

• Indukcinės kaitvietės automatiškai prisitaiko prie indo dugno dydžio.
• Kaitvietės veiksmingumas priklauso nuo indo skersmens. Mažesnio nei nustatyta skersmens indui perduodama tik dalis kaitvietės sukuriamos energijos.
• Siekiant užtikrinti saugumą ir pasiekti geriausių rezultatų, nenaudokite didesnių

indų, nei nustatyta skyriuje „Kaitviečių specifikacija“. Gamindami maistą stenkitės nelaikyti indų arti valdymo skydelio. Tai gali įtakoti valdymo skydelio veikimą, taip pat galite atsitiktinai įjungti tam tikras viryklės funkcijas.

Žr. „Techniniai duomenys“.

6.2 Triukšmo lygis naudojimo metu

Jeigu girdite:

• traškėjimą: prikaistuviai pagaminti iš skirtingų medžiagų (kelių sluoksnių principu);
• švilpimą: naudojate kaitvietę nustatę didelę galią ir prikaistuvį, pagamintą iš skirtingų medžiagų (kelių sluoksnių principu);

- dūzgimą: naudojate didelę galią;

- spragsėjimą: elektrinis perjungimas;

- šnypštimas, gaudimas: veikia ventiliatorius.

Šis triukšmas yra normalus ir nereiškia jokio gedimo.

6.3 Maisto gaminimo pavyzdžiai

Kaitinimo lygis ir kaitvietės energijos sąnaudos susiję netiesiogiai. Didesnis kaitinimo lygis nėra tiesiogiai proporcingas energijos sąnaudų padidėjimui. Tai reiškia, kad kaitvietė, veikianti vidutiniu kaitinimo lygiu, naudoja mažiau nei pusę savo galios.

Lentelėje pateikti duomenys yra tik orientaciniai.

Kaitros parink-tis	Naudojama: Laikas	Patarimai(min.)
1	Išsaugoti maistą šiltą. pagal po-	reiki	Uždenkite prikaistuvį.
1 - 2	Tinka padažui „Hollandaise“, tirpinti sviestą, šokoladą ar želė.	5 - 25	Reguliariai pamaišykite.
2	Tirštinti: puriems omletams, keptiems kiaušiniams.	10 - 40	Ruoškite uždengę dangčiu.
2 - 3	Tinka virti ryžius ir gaminti pieniškus patiekalus, taip pat šildyti pagamintus patiekalus.	25 - 50	Verdant ryžius, vandens turi būti bent dvigubai daugiau nei ryžių; gamindami pieniškus patiekalus, juos įpusėjus procesui pamaišykite.
3 - 4	Garuose ruoškite daržoves, žuvį, mė-są.	20 - 45	Pridėkite kelis šaukštus vandens. Ruošimo metu tikrinkite vandens kiekį.
4 - 5	Garuose ruoškite bulves ir kitas daržo-ves.	20 - 60	Ipilkite į puodą vandens, 1–2 cm virš dugno. Ruošimo metu tikrinkite van-dens lygį. Puodą laikykite uždengtą.
4 - 5	Ruošti didesnį maisto, troškinio ar sriu-bos kiekį.	60 - 150	lki 3 litrų skysčio ir ingredientai.
6 - 7	Švelniai kepinti: eskalopus, veršienos muštinius, kotletus, pyragėlius su įda-ru, dešreles, kepenėles, miltų, sviesto ir pieno mišinius, kiaušinius, blynus, spurgas.	pagal po-reiki	Prireikus apverskite.
7 - 8	Stipriai kepinti: bulvinius blynus, nuga-rinės ar kitus kepsnius.	5 - 15	Prireikus apverskite.
9	Užvirinti vandenį, išvirti makaronus, kepinti mėsą (guliašui, troškiniui), gruzdinti bulvytes.

Kaitros parink-

Naudojama: Laikas tis

Patarimai

(min.)

Užvirinti didelj kiekj vandens. Booster – jungta.

7. PRIEŽIŪRA IR VALYMAS

İSPĖJIMAS!

Žr. saugos skyrius.

7.1 Bendra informacija

• Kiekvieną kartą pasinaudoję virykle išvalykite ją.
• Visada naudokite prikaistuvius švariais dugnais.
• lbrėžimai ar tamsios dėmės ant paviršiaus neturi įtakos viryklės veikimui.
• Naudokite specialias viryklei valyti tinkamas priemones.
• Naudokite specialiai stiklui valyti skirtą grandiklj.

7.2 Viryklės valymas

- Nedelsiant pašalinkite: išsilydžiusias plastiko dalis, plėvelę, druską, cukru ar

cukringą maistą. Šie nešvarumai gali pakenkti viryklei. Būkite atsargūs, kad nenusidegintumėte. Naudokite specialią viryklės grandyklę – pridėkite prie stiklo ir palenkę arčiau paviršiaus stumkite paviršiumi.

• Pašalinkite, kai viryklė bus pakankamai atvėsusi: kalkių, riebalų ar vandens dėmes, žvilgančias pakitusios spalvos vietas. Viryklę valykite drėgnu skudurėliu ir švelnia valymo priemone. Išvalytą viryklę nusausinkite minkšta šluoste.
• Išvalykite žvilgančias pakitusios spalvos vietas: stiklinį paviršių valykite vandens ir acto tirpalu.

8. TRIKČIŲ ŠALINIMAS

ISPÈJIMAS!

Žr. saugos skyrius.

8.1 Ka daryti, jeigu...

Triktis Galima priežastis Veiksmai
Kaitlentės nepavyksta jungti arba valdyti.	Kaitlentė neprijungta arba netinka-mai prijungta prie elektros tinklo.	Patikrinkite, ar viryklė tinkamai prijung-ta prie elektros tinklo.
Perdegė saugiklis. Patikrinkite, ar veikimas sutriko dėl		saugiklio. Jeigu saugiklis pakartotinai perdega, kreipkitės į kvalifikuotą elek-triką.
Nenustatėte 10 sekundžių kaitinimo režimo.		Dar kartą jjunkite kaitlentę ir 10 sek. laikotarpyje pasirinkite kaitinimo lygį.
Vienu metu palietėte 2 arba daugiau mygtukų.		Vienu metu paspauskite tik vieną jutik-linį mygtuką.
Ant valdymo skydelio yra ištekėjusioskysčio arba riebalų.		Nuvalykite valdymo skydelį.
Išgirsite nuolatinį garsinį signalą. Neteisingas elektroninės sistemos sujungimas.		Atjunkite kaitlentę nuo elektros tinklo.Pasirūpinkite, kad sistemą patikrintų profesionalus elektrikas.
Suveikia garsinis signalas ir kaitlentė išsijungia.Garsinis signalas suveikia tuo-met, kai kaitlentė išsijungia.	Ant vienos ar kelių kaitviečių padė-tas kažkoks objektas.	Nuimkite objektą nuo kaitviečių.
Kaitlentė išsijungia. Kažką uždėjote ant jutiklinio skydelio1.		Nuimkite uždėtą objektą nuo kaitviečių.
Likutinės kaitros indikatorius nejsijungia.	Kaitvietė nejkaito, nes veikė per trumpai, arba sugedo jutiklis.	Jei kaitvietė įjungta jau pakankamai il-gą laiką ir nejkaista, kreipkitės į įgalio-tajį aptarnavimo centrą.
Vienas kaitros lygio nustatymas keičia kitą.	Veikia Galios valdymas. Žr. skyrių „Kasdienis naudojimas“.
Įkaista valdymo skydelis. Naudojate pernelyg didelį prikaistuvį arba pastatėte jį per arti valdymo skydelio.		Jeigu galite, didesnius indus dékite ant galinių kaitviečių.
Liečiant mygtukus nesigirdi garsi-nių signalų.	Garsas yra išjungtas. Ijunkite garso signalus. Žr. skyrių „Kas-dienis naudojimas“.
ĮsijungiaL	Veikia Apsaugos nuo vaikų įtaisas arba Užraktas.	Žr. skyrių „Kasdienis naudojimas“.
ĮsijungiaF	Ant kaitvietės neuždėtas indas. Uždėkite ant kaitvietės indą.
Netinkamas indas. Naudokite indukcinėms kaitlentėms		tinkančius prikaistuvius. Žr. skyrių „Pa-tarimai“.
Per mažas indo dugno skersmuo. Naudokite tinkamo dydžio indą. Žr.		„Techniniai duomenys“.
Eir pamatysite skaičių.	Kaitlentės programos klaida. Išjunkite kaitlentę ir vėl ją įjunkite praė-jus 30 sek. JeiVėl įsijungia, atjunki-te kaitlentę nuo maitinimo tinklo. Praė-jus 30 sek. vėl prijunkite kaitlentę. Jei-gu problemos pašalinti nepavyktų,kreipkitės į įgaliotajį aptarnavimo cent-rą.

8.2 Jei tinkamo sprendimo nerandate...

Jeigu patiems problemos pašalinti nepavyksta, kreipkitės į prekybos atstovą arba įgaliotajį techninės priežiūros centra. Nurodykite vardinėje lentelėje pateiktus duomenis. Taip pat nurodykite trijų skaičių kodą, kurį rasite stiklo keramikos paviršiaus kampe, ir suveikusį klaidos pranešimą.

Pasirūpinkite, kad kaitlentę naudotumėte tinkamai. Jei prietaiso techninės priežiūros ar remonto darbus atliks ne įgaliotas techninės priežiūros atstovas, papildomi darbai bus mokami, net ir garantinio aptarnavimo laikotarpiu. Informacija apie garantinį laikotarpį ir įgaliotuosius techninės priežiūros centrus pateikta garantinėje knygelėje.

9. TECHNINIAI DUOMENYS

9.1 Vardinè lentelè

Modelis LIB60420CK PNC 949 492 519 00

Tipas 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz

Indukcija 6.9 kW Pagaminta: Rumunija

Serijos nr. 6.9 kW

ELECTROLUX

9.2 Kaitvietės techniniai duomenys

Kaitvietė Vardinė galia (di-džiausias kaitini-mo lygis) [W]	Booster [W] Booster di-džiausia trukmė [min]	Puodo skersmuo [mm]
Kairysis priekinis 2200 2400 4 125 - 210
Kairysis galinis 1400 1500 4 125 - 145
Dešinysis priekinis 1400 1500 4 125 - 145
Dešinysis galinis 1700 1800 4 150 - 180

Faktinė kaitviečių galia gali šiek tiek skirtis nuo lentelėje nurodytų duomenų. Ji priklauso nuo gaminimo indo dydžio ir medžiagos.

Norėdami pasiekti optimalių maisto gaminimo rezultatų, naudokite gaminimo indus, kurių skersmuo ne didesnis nei nurodytas lentelėje.

10. ENERGIJOS EFEKTYVUMAS

10.1 Informacija apie gamini

Modelio identifikatorius LIB60420CK
Kaitlentės tipas Integruojama viryklė
Kaitviečių skaičius 4
Kaitinimo technologija Indukcija
Apskritų kaitviečių skersmuo (Ø)	Kairysis priekinis	21.0 cm
	Kairysis galinis	14.5 cm
	Dešinysis priekinis	14.5 cm
	Dešinysis galinis	18.0 cm
Kaitvietės energijos sąnaudos (EC electric cooking)	Kairysis priekinis	174.2 Wh/kg
	Kairysis galinis	177.2 Wh/kg
	Dešinysis priekinis	177.2 Wh/kg
	Dešinysis galinis	177.2 Wh/kg
Kaitlentės energijos sąnaudos (EC electric hob)		177.0 Wh/kg

IEC / EN 60350-2 – buitiniai elektriniai virimo ir kepimo prietaisai. 2 dalis. Kaitlentės. Eksploatacinių charakteristikų matavimo metodai.

10.2 Energijos taupymas

Jei laikysitės toliau pateiktų patarimų, kiekvieną kartą ruošdami maistą galėsite sutaupyti energijos.

• Jei šildote vandenj, naudokite tik būtiną vandens kiekj.
• Jei jmanoma, indus visada uždenkite.
• Uždėkite indą tiesiai ant kaitvietės vidurio.
• Maistui pašildyti arba ištirpinti naudokite likutinį kaitviečių karšti.

11. APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu ĉlšmeskite pakuotę i atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.
