LIB60420CK - Sporák ELECTROLUX - Bezplatný návod na obsluhu

Značka	Electrolux
Model	LIB60420CK
Typ výrobku	Vstavaná indukčná varná doska
Rozmery (Š x H x V)	59 cm x 52 cm x 4.8 cm
Približná hmotnosť	12 kg
Elektrické napájanie	220-240 V / 400 V 2N, 50/60 Hz, 6.9 kW
Počet varných zón	4 indukčné zóny
Priemer varných zón	Ľavá predná: 21 cm, Ľavá zadná: 14.5 cm, Pravá predná: 14.5 cm, Pravá zadná: 18 cm
Funkcia Booster	Áno, dočasné zapnutie pre každú zónu
Automatické vypnutie	Áno, bezpečnostné vypnutie po nečinnosti alebo prehriatí
Uzamknutie tlačidiel	Áno, Tlačidlá zámku a detská bezpečnostná poistka
Indikátor zvyškového tepla	Áno, symbol H
Riadenie výkonu	Áno, automatické rozdeľovanie výkonu
Materiál povrchu	Sklenená keramika
Čistenie	Použite špeciálnu škrabku a čistič na sklenenú keramiku
Opraviteľnosť	Autorizovaný servis, originálne náhradné diely
Detská bezpečnosť	Áno, aktivácia dotykovým tlačidlom
Energetická spotreba	177.0 Wh/kg (varná doska)
Výrobné číslo	949 492 519 00
Súčasťou balenia	Napájací kábel, návod na použitie

Často kladené otázky - LIB60420CK ELECTROLUX

Ako aktivovať detskú bezpečnostnú poistku?

Zapnite varnú dosku tlačidlom ⏻ bez výberu úrovne varenia. Stlačte tlačidlo na 4 sekundy. Rozsvieti sa displej L. Vypnite varnú dosku.

Čo znamená displej 'F' na varnej zóne?

Displej F signalizuje, že nádoba nie je vhodná alebo chýba, alebo je jej priemer príliš malý. Použite nádobu kompatibilnú s indukciou a skontrolujte jej rozmery.

Ako používať funkciu Booster?

Vyberte varnú zónu, nastavte maximálnu úroveň varenia, potom stlačte tlačidlo ^, kým sa nezobrazí P. Booster funguje maximálne 4 minúty.

Môžem na tejto varnej doske používať hliníkové nádoby?

Nie, hliníkové, medené, mosadzné, sklenené, keramické alebo porcelánové nádoby nie sú vhodné na indukciu. Používajte liatinu, oceľ, smaltovanú oceľ alebo nehrdzavejúcu oceľ.

Ako čistiť sklenený keramický povrch?

Okamžite odstráňte nečistoty ako cukor alebo roztavený plast špeciálnou škrabkou. Na vodný kameň a škvrny použite vlhkú handričku s neabrazívnym čistiacim prostriedkom, potom utrite mäkkou handričkou.

Čo robiť, ak sa varná doska vypne a ozve sa pípnutie?

Pravdepodobne bol na dotykové tlačidlo umiestnený predmet. Odstráňte predmet. Ak pípnutie neprestáva, skontrolujte elektrické pripojenie. Ak problém pretrváva, kontaktujte autorizovaný servis.

Ako vypnúť zvukové signály?

Vypnite varnú dosku. Stlačte tlačidlo ⏻ na 3 sekundy, potom na 3 sekundy. Pomocou pravého predného tlačidla prepínajte medzi režimami zvuku zapnutý/vypnutý.

Aká je energetická spotreba tejto varnej dosky?

Energetická spotreba varnej dosky je 177.0 Wh/kg podľa normy IEC/EN 60350-2. Hodnoty na zónu sa pohybujú od 174.2 do 177.2 Wh/kg.

Čo robiť, ak displej bliká medzi dvoma úrovňami varenia?

To znamená, že je aktívna Správa napájania. Výkon je automaticky znížený, aby dodržal elektrický limit. V prípade potreby manuálne znížte úroveň niektorej zóny.

Ako aktivovať uzamknutie tlačidiel počas varenia?

Najprv nastavte požadovanú úroveň varenia, potom stlačte tlačidlo . Zobrazí sa displej L. Na odomknutie znova stlačte .

NÁVOD NA OBSLUHU LIB60420CK ELECTROLUX

• vhodné: litina, ocel, smaltovaná ocel, nerezová ocel, sendvičová dna nádob (označené jako vhodné výrobcem).
• nevhodné: hliník, měd', mosaz, sklo, keramika, porcelán.

Vitajte vo svete Electrolux! Ďakujeme Vám, že ste si vybrali náš spotrebič.

Rady týkajúce sa používania, brožúry, návody na riešenie problémov a informácie o servise a opravách:

www.electrolux.com/support

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.... 293
2. BEZPEČNOSTNĚ POKYNY....295
3. INSTALÁCIA 298
4. POPIS VÝROBKU....300
5. KAZDODENNÉ POUŽIVANIE....301
6. TIPY A RADY 303
7. STAROSTLIVOSŤ A ČISTENIE....304
8. ODSTRAŇOVANIE PROBLÉMOV.... 305
9. TECHNICKÉ ÚDAJE....306
10. ENERGETICKÁ ÚČINNOST....307
11. OCHRANA ŽIVOTNÉHO PROSTREDIA.... 308

1. ▲BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za zranenia ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnut'.

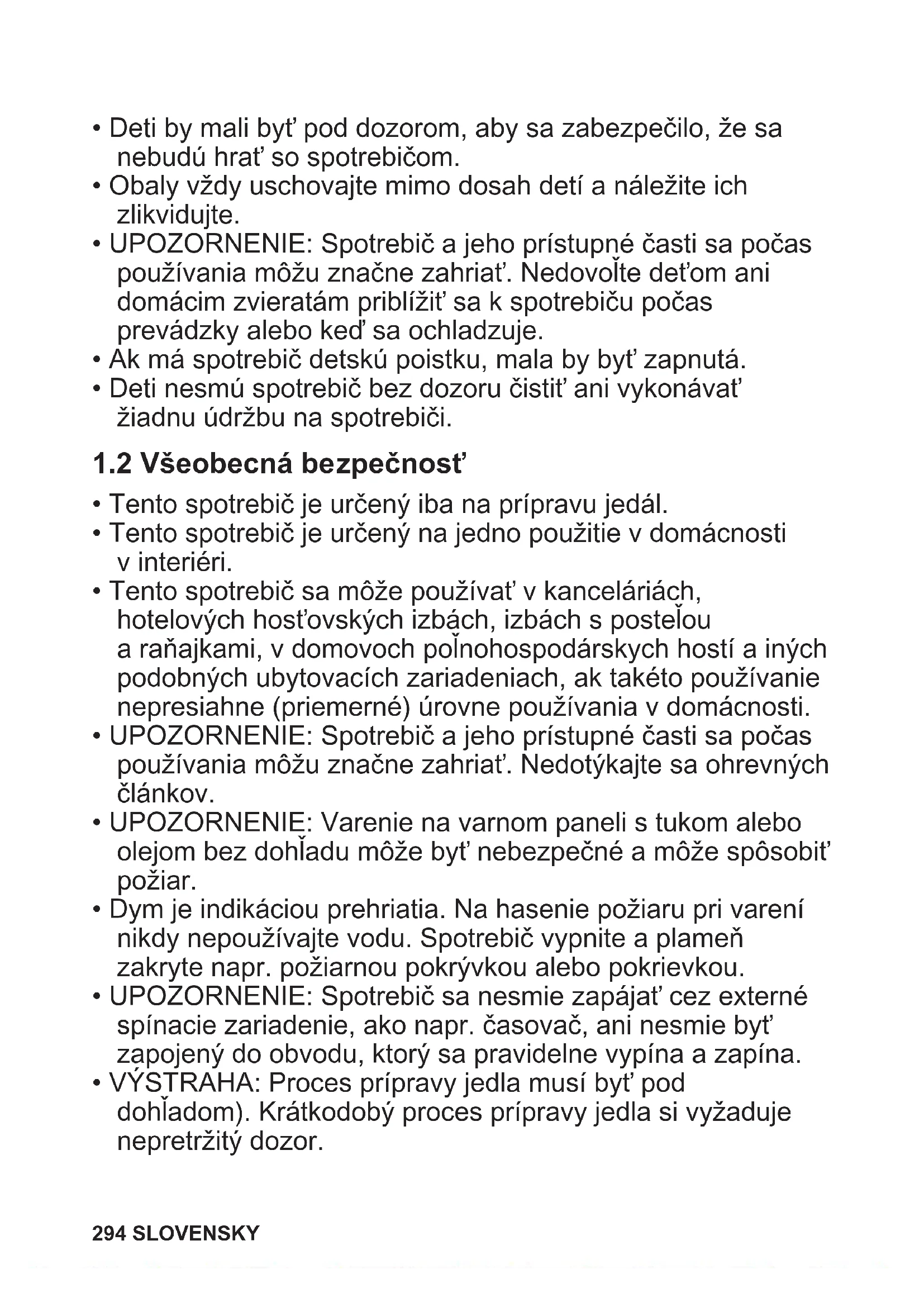

1.1 Bezpečnost' detí a zraniteľných osôb

- Tento spotrebič smú používat' deti staršie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilost'ou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám. Deti do 8 rokov a osoby s vysokou mierou postihnutia nesmú mat' prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dozorom.

• Deti by mali byt' pod dozorom, aby sa zabezpečilo, že sa nebudú hrat' so spotrebičom.
• Obaly vždy uschovajte mimo dosah detí a náležite ich zlikvidujte.
• UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriat'. Nedovolte det'om ani domácim zvieratám priblížit' sa k spotrebiču počas prevádzky alebo ked' sa ochladzuje.
• Ak má spotrebič detskú poistku, mala by byť zapnutá.
• Deti nesmú spotrebič bez dozoru čistit' ani vykonávat' žiadnu údržbu na spotrebiči.

• Tento spotrebič je určený iba na prípravu jedál.
• Tento spotrebič je určený na jedno použitie v domácnosti v interiéri.
• Tento spotrebič sa môže používat' v kanceláriách, hotelových host'ovských izbách, izbách s postelou a raňajkami, v domovoch polnohospodárskych hostí a iných podobných ubytovacích zariadeniach, ak takéto používanie nepresiahne (priemerné) úrovne používania v domácnosti.
• UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriat'. Nedotýkajte sa ohrevných článkov.
• UPOZORNENIE: Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byt' nebezpečné a môže spôsobit' požiar.
• Dym je indikáciou prehriatia. Na hasenie požiaru pri varení nikdy nepoužívajte vodu. Spotrebič vypnite a plameň zakryte napr. požiarnou pokrývkou alebo pokrievkou.
• UPOZORNENIE: Spotrebič sa nesmie zapájat' cez externé spínacie zariadenie, ako napr. časovač, ani nesmie byt' zapojený do obvodu, ktorý sa pravidelne vypína a zapína.

• VYSTRAHA: Proces prípravy jedla musí byt' pod dohľadom). Krátkodobý proces prípravy jedla si vyžaduje nepretržitý dozor.

• UPOZORNENIE: Nebezpečenstvo požiaru: Na varných povrchoch neskladujte žiadne predmety.

• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klást' na povrch varného panela, pretože sa môžu zohriat'.
• Spotrebič nepoužívajte pred jeho nainštalovaním do nábytku určeného na zabudovanie.
• Na čistenie spotrebiča nepoužívajte parné čističe.
• Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.
• Ak je sklokeramický/sklenený povrch prasknutý, vypnite spotrebič a odpojte ho z elektrickej siete. V prípade zapojenia spotrebiča do elektrickej siete priamo pomocou spojovacej skrinky odpojte spotrebič od siet'ového napájania vybratím poistky. V oboch prípadoch kontaktujte autorizované servisné stredisko.
• Ak je poškodený napájací kábel, musí ho vymenit' výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu.
• UPOZORNENIE: Používajte iba také ochranné lišty varného panela, ktoré navrhol výrobca kuchynského spotrebiča, alebo ich výrobca kuchynského spotrebiča uvádza ako vhodné v návode na použitie, alebo ochranné lišty varného panela zahrnuté v spotrebiči. Použitie nevhodných ochranných líšt môže spôsobit' nehody.

2. BEZPEČNOSTNÉ POKYNY

2.1 Montáž

VAROVANIE!

Tento spotrebič môže nainštalovat' len kvalifikovaná osoba.

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.
• Poškodený spotrebič neinštalujte ani nepoužívajte.
• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.
• Dodržiavajte požadovanú minimálnu vzdialenost' od iných spotrebičov a nábytku.
  • Vždy dávajte pozor, ak presúvate spotrebič, pretože je t'ažký. Vždy

používajte ochranné rukavice a uzavretú obuv.

• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkost'ou.
• Spodnú čast' spotrebiča chráňte pred parou a vlhkost'ou.
• Spotrebič neinštalujte vedla dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.
• Každý spotrebič má v dolnej časti chladiace ventilátory.
• Ak je spotrebič nainštalovaný nad zásuvkou:

– Neskladujte v nej malé kúsky alebo hárky papiera, ktoré by sa mohli vtiahnut', pretože by mohli poškodit' chladiace ventilátory alebo ovplyvnit' činnost' chladiaceho systému.

- Medzi spodkom spotrebiča a predmetmi skladovanými v zásuvke zachovajte vzdialenost' minimálne 2 cm.

- Odoberte prípadné oddelovacie panely inštalované v skrinke pod spotrebičom.

2.2 Zapojenie do elektrickej siete

VAROVANIE!

Hrozí nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky elektrické pripojenia musí vykonat' kvalifikovaný elektrikár.
• Spotrebič musí byť uzemnený ak nie je na typovom štítku vytlačený symbol (☐)
• Pred akýmkolvek zásahom odpojte spotrebič od elektrickej siete.
• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania.
• Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický siet'ový kábel alebo zástrčka (ak sa používa) môže spôsobit' zohriatie vývodného kábla.
• Použite vhodný elektrický siet'ový kábel.
• Nedovolte, aby sa siet'ový kábel zamotal.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite svorku na odlahčenie t'ahu na kábli.

• Ak zapojíte nejaký elektrický spotrebič do zásuvky, dbajte na to, aby sa siet'ový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho spotrebiča alebo horúceho kuchynského riadu.

• Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.
• Uistite sa, že zástrčka (ak je k dispozícii) alebo siet'ový kábel nie sú poškodené. Ak treba vymenit' poškodený prívodný elektrický kábel, kontaktujte náš autorizovaný servis alebo elektrikára.
• Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovat' tak, aby sa nedalo odstránit' bez nástrojov.
• Siet'ovú zástrčku pripojte do siet'ovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k siet'ovej zástrčke.
• Ak je siet'ová zásuvka uvoľnená, nezapájajte do nej siet'ovú zástrčku.
• Spotrebič neodpájajte t'ahaním za napájací kábel. Vždy t'ahajte za siet'ovú zástrčku.
• Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrat' z držiaka), uzemnenia a stýkače.
• Elektrická siet' v domácnosti musí mat' odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenost' kontaktov odpájacieho zariadenia musí byt minimálne 3 mm.

2.3 Použitie

VAROVANIE!

Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom.

• Nemeňte technické parametre tohto spotrebiča.
• Pred prvým použitím odstráňte všetky obaly, štítky a ochrannú fóliu (ak sa používajú).
• Uistite sa, že nie sú otvory vetrania zablokované.
• Spotrebič počas prevádzky nenechávajte bez dozoru.

• Po každom použití vypnite varnú zónu.

• Na varné zóny nepokladajte príbor ani pokrievky panvíc. Môžu sa zahriat' na vysokú teplotu.

• Spotrebič neobsluhujte s mokrými rukami alebo ked' je v kontakte s vodou.
• Spotrebič nepoužívajte ako pracovný alebo skladovací povrch.
• Ak je povrch spotrebiča popraskaný, okamžite ho odpojte od napájania. Zabránite tým zásahu elektrickým prúdom.
• Ked' je spotrebič v prevádzke, používatelia s kardiostimulátorom musia udržiavat' vzdialenost' od indukčných varných zón minimálne 30 cm.
• Ked' vkladáte pokrm do horúceho oleja, môže olej vyprsknút'.
• Nepoužívajte hliníkovú fóliu ani iné materiály medzi varnou plochou a kuchynským riadom, pokiaľ výrobca tohto spotrebiča neurčí inak.
• Používajte len príslušenstvo odporúčané výrobcom pre tento spotrebič.

VAROVANIE!

Hrozí nebezpečenstvo požiaru a výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovat' horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.
• Výpary, ktoré sa uvoľňujú z veľmi horúcich olejov, môžu spôsobit’ spontánne vznietenie.
• Použitý olej, ktorý obsahuje zbytky jedla, môže spôsobit' požiar pri nižšej teplote ako olej použitý po prvýkrát.
• Horlavé látky ani predmety, ktoré sú nasiaknuté horlavými látkami, neklad'te do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad neklad'te na ovládací panel.
• Na sklenený povrch varného panela neklad'te horúcu pokrievku varnej nádoby.

• Nenechajte obsah kuchynského riadu vyvriet'.

• Dávajte pozor, aby predmety alebo kuchynský riad nespadli na spotrebič. Povrch môže byt' poškodený.

• Nezapínajte varné zóny s prázdnym kuchynským riadom alebo bez kuchynského riadu.
• Kuchynský riad vyrobený z liatiny alebo s poškodeným dnom môže spôsobit' poškriabanie skla/sklokeramiky. Ked' tieto predmety potrebujete posunút' mimo varného povrchu, zdvihnite ich.

2.4 Ošetrovanie a čistenie

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.
• Pred čistením spotrebiča ho vypnite a nechajte vychladnút'.
• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.
• Spotrebič čistite vlhkou mäkkou handričkou. Používajte ibą neutrálne čistiace prostriedky. Pokial nie je uvedené inak, nepoužívajte abrazívne čistiace prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

2.5 Servis

• Ak treba dat' spotrebič opravit', obrát'te sa na autorizované servisné stredisko. Používajte iba originálne náhradné diely.
• Informácie o žiarovke/žiarovkách vnútri tohto výrobku a náhradných dieloch osvetlenia, ktoré sa predávajú samostatne: Tieto žiarovky sú navrhnuté tak, aby odolali extrémnym podmienkam v domácich spotrebičoch, ako napr. teplota, vibrácie, vlhkost', alebo slúžia ako ukazovatele prevádzkového stavu spotrebiča. Nie sú určené na používanie iným spôsobom a nie sú vhodné na osvetlenie priestorov v domácnosti.

2.6 Likvidácia

VAROVANIE!

Riziko zranenia alebo udusenia.

• Informácie o spôsobe likvidácie spotrebiča získate na mestskom alebo obecnom úrade.
• Spotrebič odpojte od elektrickej siete.

Pozrite si kapitoly ohladne bezpečnosti.

Pred nainštalovaním varného panela si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varného panela.

Sériové číslo ....

Zabudovateľné varné panely sa môžu používat' až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným normám.

• Varný panel sa dodáva s pripájacím káblom. Pripojovací kábel môže inštalovat' len kvalifikovaný elektrikár.
• Pri výmene poškodeného siet'ového kábla použite kábel typu: H05V2V2-F alebo ekvivalent s odolnosťou voči teplote 90 °C alebo vyššej. Obrát'te sa na autorizované servisné stredisko. Výmenu pripájacieho kábla môže vykonat' iba kvalifikovaný elektrikár.
• Spotrebič pracuje pri 50 Hz alebo 60 Hz, pričom na prepínanie frekvencií nie je potrebný žiadny d'alší úkon kvalifikovaného elektrikára.

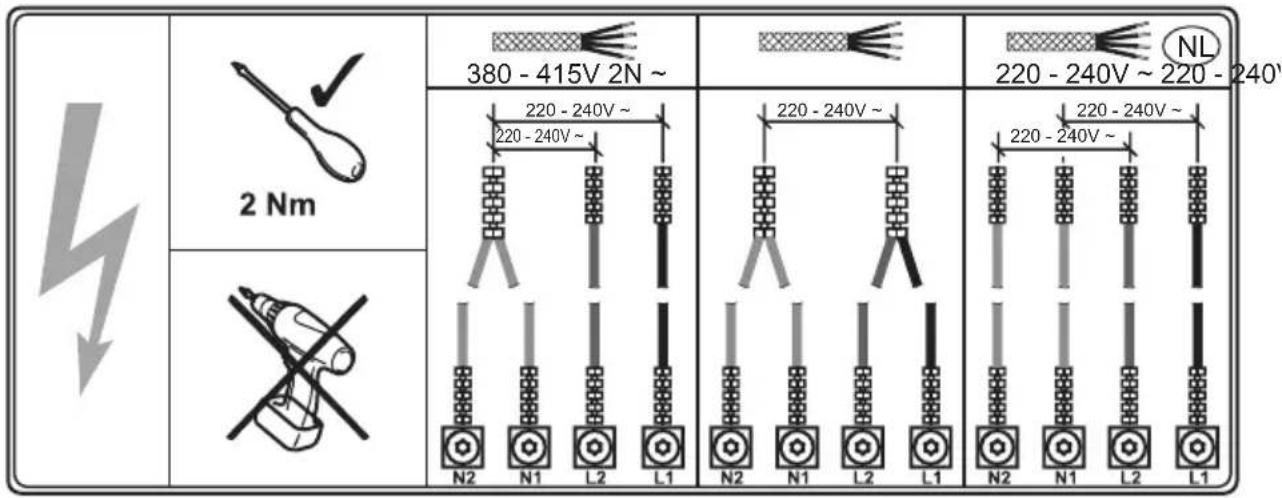

Farby kabeláže

N2 N1 L2 L1

Pri inštalácii varného panela pod odsávač pár si pozrite pokyny na inštaláciu odsávača pár pre minimálnu vzdialenost' medzi spotrebičmi.

Návod s videom „Ako nainštalovať indukčný varný panel Electrolux – inštalácia pracovnej dosky“ nájdete zadaním celého názvu uvedeného na obrázku nižšie.

www.youtube.com/electrolux

www.youtube.com/aeg

min.

500mm

min.

50mm

Ak je spotrebič nainštalovaný nad zásuvkou, počas varenia sa vplyvom vetrania varného panela môžu zohriat' predmety uložené v zásuvke.

4. POPIS VÝROBKU

4.1 Rozloženie varnej plochy

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté.

	Senzorové tlačidlo	Funkcia Poznámka
1	➊	Zap. / Vyp. Zapínanie a vypínanie varného panela.
2	➁	Blokovanie / Detská poistka Zablokovanie a odblokovanie ovládacieho panela.
3	➂	- Voľba varnej zóny.
4	- Displej varného stupňa Zobrazenie varného stupňa.
5	/	- Nastavenie varného stupňa.

4.3 Zobrazenie varného stupňa

Displej Popis
0	Varná zóna je vypnutá.
1 - 9	Varná zóna je zapnutá.
P	Funkcia Booster je zapnutá.
E + číslo	Vyskytla sa porucha.
H	Varná zóna je ešte horúca (zvyškové teplo).
L	Funkcia Blokovanie / Detská poistka je zapnutá.
F	Kuchynský riad je nevhodný alebo príliš malý, prípadne na varnej zóne nie je žiadny riad.
-	Funkcia Automatické vypínanie je zapnutá.

5. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

5.1 Zapnutie a vypnutie

Ak chcete varný panel zapnút' alebo vypnút', dotknite sa tlačidla 1 sekundu.

Funkcia automaticky vypne varný panel, ak:

• všetky varné zóny sú vypnuté,
• po zapnutí varného panela nenastavíte žiadny varný stupeň,
• rozlejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru atd'). Zaznie zvukový signál a varný panel sa vypne. Odstráňte príslušný predmet alebo vyčistite ovládací panel.
• varný panel sa velmi zohreje (napr. po vyvretí celého obsahu nádoby). Pred opätovným použitím varného panela nechajte varnú zónu vychladnút'.
• ak používate nesprávny riad. Rozsvieti sa symbol Fa po 2 minútach sa varná zóna automaticky vypne.
• ak nevypnete varnú zónu alebo nezmeníte varný stupeň. Po určitej dobe sa zobrazí symbol a varný panel sa vypne.

Varné stupne a časy, po których sa varný panel vypne:

Varný stupeň Varný panel sa vypne po

1 - 2 6 hodinách

3 - 4 5 hodinách

5 4 hodinách

6 - 9 1,5 hodine

5.3 Výber varnej zóny

Varnú zónu vyberiete dotykom senzorového tlačidla ☐ priradeného tejto zóne. Na displeji sa zobrazí varný stupeň (☐)

5.4 Varný stupeň

Nastavte varnú zónu.

Ak chcete zvýšit' varný stupeň, dotknite sa ^. Ak chcete znížit' varný stupeň, dotknite sa ∨. Ak chcete varnú zónu vypnút', dotknite sa naraz ∧ . ∨

Indukčné varné zóny generujú teplo potrebné na varenie priamo v dne kuchynského riadu. Sklokeramika sa ohrieva teplom kuchynského riadu.

Ukazovateľ Ša zobraží, ked’ je varná zóna horúca.

Ukazovatel sa môže takisto zobrazovat':

• pre susedné varné zóny aj v prípade, ak ich nepoužívate;
• ked' položíte horúci kuchynský riad na chladnú varnú zónu;
• ked' je varný panel vypnutý, ale varná zóna je stále horúca.

Ukazovatel' zmizne, ked' varná zóna ochladne.

5.6 Booster

Táto funkcia zvyšuje výkon indukčných varných zón. Funkciu možno zapnút' pre indukčnú varnú zónu iba na obmedzený čas. Potom sa indukčná varná zóna opät' automaticky prepne na najvyšší varný stupeň.

i

Pozrite si kapitolu „Technické údaje“.

Zapnutie funkcie pre varnú zónu: najprv nastavte varnú zónu a následne maximálny varný stupeň. Dotknite sa tlačidla, kým sa nerozsvieti P.

Vypnutie funkcie: dotknite sa V.

5.7 Blokovanie

Ovládací panel môžete zablokovat' počas prevádzky varných zón. Táto funkcia zabráni neúmyselnej zmene varného stupňa.

Najprv nastavte varný stupeň.

Zapnutie funkcie: Dotknite sa 📋. Na 4 sekundy sa rozsvieti 📁

Vypnutie funkcie: dotknite sa 📄Zobrazí sa predchádzajúci varný stupeň.

i

Ked' vypnete varný panel, vypnete aj túto funkciu.

5.8 Detská poistka

Táto funkcia zabráni neúmyselnému zapnutiu varného panela.

Zapnutie funkcie: zapnite varný panel pomocou ⒶNenastavujte žiadny varný stupeň. Dotknite sa 📂ma 4 sekundy. Rozsvieti sa 🚗Vypnite varný panel pomocou Ⓐ.

Vypnutie funkcie: zapnite varný panel pomocou ⓄNenastavujte žiadny varný stupeň. Dotknite sa 📋na 4 sekundy.

Rozsvieti sa 📋Vypnite varný panel pomocou Ⓖ.

Ak chcete dočasne prerušit' funkciu iba na jedno varenie: varný panel zapnite pomocou ①. Isa zapne. Dotknite sa na 4 sekundy. Do 10 sekúnd nastavte varný stupeň. Varný panel môžete používat'. Po vypnutí varného panela pomocou ② sa funkcia znovu zapne:

5.9 OffSound Control (Vypnutie a zapnutie zvukov)

Vypnite varnú dosku. Stlačte tlačidlo na 3 sekundy. Stlačte tlačidlo na 3 sekundy. Na displeji sa zobrazi na ľavej prednej zóne a alebo na pravej prednej zóne. Dotknite sa dotykového senzorového tlačidla pravej zadnej zóny na výber jednej z nasledujúcich možností:

• -zvuková signalizácia je vypnutá
• -zvuková signalizácia je zapnutá

Ked' je táto funkcia nastavená na, zvukovú signalizáciu budete počut' iba v prípade, že:

• sa dotknete , ①
• vo varnom paneli sa vyskytla chyba.

5.10 Správa výkonu

Ak je aktívnych viac zón a spotreba energie presahuje možnosti zdroja napájania, táto funkcia rozdelí dostupnú energiu medzi všetky varné zóny. Varný panel zabezpečuje

• Pokial varný panel dosiahne hranicu maximálneho dostupného výkonu (pozrite typový štítok), výkon jednotlivých varných zón sa automaticky zníži.
• Prednost' má vždy naposledy použitý varný stupeň príslušnej varnej zóny. Zvyšný výkon sa rozdelí medzi predtým aktivované varné zóny v opačnom poradí, než v akom ste ich použili.
• Ukazovatel varného stupňa pre zóny so zníženým výkonom striedavo zobrazuje

pôvodne zvolený varný stupeň a znížený varný stupeň.

- Počkajte, kým displej prestane blikat', alebo znížte varný stupeň varnej zóny vybranej ako poslednej. Varné zóny budú pokračovat' v činnosti pri zníženom varnom stupni. V prípade potreby zmeňte varný stupeň príslušných varných zón manuálne.

6. TIPY A RADY

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

6.1 Kuchynský riad

V prípade indukčných varných zón vytvára silné elektromagnetické pole teplo v kuchynskom riade velmi rýchlo.

Indukčné varné zóny používajte s vhodným riadom.

• Dno kuchynského riadku musí byt' čo najhrubšie a najplochšie.
• Pred položením panvíc na povrch varného panela sa uistite, že sú ich dná čisté a suché.
• Aby ste predišli škrabancom, neposúvajte ani neodierajte hrniec po keramickom skle.

• správne: liatina, ocel, smaltovaná ocel, antikoro, viacvrstvové dno (so správnym označením od výrobcu).
• nesprávne: hliník, med', mosadz, sklo, keramika, porcelán.

Kuchynský riad je vhodný pre indukčný varný panel, ak:

• po nastavení varnej zóny na najvyšší stupeň ohrevu zovrie voda velmi rýchlo.
• sa na dne kuchynského riadu prichytí magnet.

• Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu.
• Účinnosť varnej zóny súvisí s priemerom kuchynského riadu. Kuchynský riad s priemerom dna menším ako minimálny rozmer absorbuje iba časť ohrevného výkonu, ktorý vytvára varná zóna.
• Z bezpečnostných dôvodov a na dosiahnutie optimálnych výsledkov varenia nepoužívajte kuchynský riad väčší, než je uvedené v časti „Specifikácia varných zón“. Počas varenia nenechávajte kuchynský riad v blízkosti ovládacieho panela. Môže to mat’ vplyv na fungovanie ovládacieho panela alebo to môže náhodne aktivovat’ funkcie varného panela.

Pozrite si čast' „Technické údaje“.

6.2 Zvuky počas prevádzky

Ak je počut':

• praskanie: riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• pískanie: používate varnú zónu s vysokým výkonom a kuchynský riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• hučanie: pri používaní vysokých výkonov.
• cvakanie: dôjde k elektrickému zopnutiu.
• svišt'anie, bzučanie: pri činnosti ventilátora.

Zvuky sú normálne a neznamenajú žiadnu poruchu varného panela.

6.3 Príklady použitia pri príprave jedál

Vzájomný vzt'ah medzi nastaveným varným stupňom a spotrebou energie varnej zóny nie je lineárny. Zvýšenie nastavenia varného stupňa nie je priamoúmerné zvýšeniu spotreby energie. To znamená, že varná

zóna nastavená na stredne intenzívny varný stupeň využíva menej ako polovicu svojho výkonu.

Údaje v tabuľke sú len referenčné.

Varný stupeň Použite na: Čas	Rady(min)
1 Hotové jedlo uchovávajte teplé. podľa po-	treby	Na kuchynský riad položte pokrievku.
1 - 2 Holandská omáčka, topenie: maslo, čokoláda, želatína.	5 - 25 Z času na čas premiešajte.
2 Tuhnutie: nadýchané omelety, pečené vajcia.	10 - 40 Varte s pokrievkou.
2 - 3 Dusenie ryže a jedál s mliečnym základom, prihrievanie hotových jedál.	25 - 50 Pridajte aspoň dvakrát toľko tekutiny ako ryže, mliečne jedlá v polovici varenia premiešajte.
3 - 4 Dusenie zeleniny, rýb, mäsa. 20 - 45 Pridajte niekolko polievkových lyžíc vody. Počas prípravy kontrolujte množstvo vody.
4 - 5 Dusenie zemiakov a inej zeleniny. 20 - 60 Zakryte dno hrnca 1 – 2 cm vody. Po-čas prípravy kontrolujte hladinu vody. Pokrievku nechajte položenú na hrnci.
4 - 5 Príprava väčších množstiev jedla, omáčok a polievok.	60 - 150 Až 3 l tekutiny a prísady.
6 - 7 Jemné smaženie: rezne, telacie cordon bleu, kotlety, rizzoly, klobásy, pečeň, zásmažka, vajcia, palacinky, šišky.	podľa po-treby	V prípade potreby obrát'te.
7 - 8 Silné smaženie, opečené zemiakové pyré, karé, steaky.	5 - 15 V prípade potreby obrát'te.
9 Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), hranolčeky.
P	Varenie veľkého množstva vody. Funkcia Booster je aktivovaná.

7. STAROSTLIVOST A ČISTENIE

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

7.1 Všeobecné informácie

• Škrabance a tmavé škvrny na povrchu neovplyvňujú to, ako varný panel funguje.
• Používajte špeciálny čistič určený na povrch varného panela.
• Použite špeciálnu škrabku na sklo.

7.2 Čistenie varného panela

- Okamžite odstráňte: roztavený plast, plastovú fóliu, sol, cukor a potraviny s

cukrom, inak môžu nečistoty poškodit' varný panel. Dávajte pozor, aby ste sa nepopálili. Špeciálnu škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepel posúvajte po povrchu.

- Odstráňte, ked' je varný panel dostatočne vychladený: krúžky vodného kameňa, vodné krúžky, tukové škvrny,

Pozrite si kapitoly ohladne bezpečnosti.

8.1 Čo robit', ak...

Problém Možná príčina Náprava
Varný panel sa nedá zapnút ani používat'.	Varný panel nie je pripojený ku zdro- ju elektrického napájania alebo je pripojený nesprávne.	Skontrolujte, či je varný panel správne pripojený k zdroju elektrického napája- nia.
Je vypálená poistka. Uistite sa, že poruchu spôsobila poist-		ka. Ak sa poistka vypáli opakovane, obrát'te sa na kvalifikovaného elektri- kára.
Nastavenie ohrevu ste nenastavili na 10 sekúnd.		Varný panel znovu zapnite a do 10 sekúnd nastavte stupeň ohrevu.
Súčasne ste sa dotkli 2 alebo viac- erých senzorových polí.		Dotýkajte sa iba jedného senzorového pola.
Na ovládacom paneli sú voda alebo tukové škvrny.		Vyčistite ovládací panel.
Znie neprerušované pípanie. Elektrické pripojenie je nesprávne. Odpojte varný panel od elektrickej sie- te. Požiadajte kvalifikovaného elektri- kára, aby skontroloval inštaláciu.
Zaznie zvukový signál a varný panel sa vypne. Zaznie zvukový signál, keď je varný panel vypnutý.	Umiestnili ste niečo na jedno alebo viaceré senzorové polia.	Odstráňte daný predmet zo senzoro- vých polí.
Varný panel sa vypne. Umiestnili ste niečo na senzorové pole Ⓖ		Odstráňte daný predmet zo senzoro- vého pola.
Ukazovatel' zvyškového tepla sa nerozsvieti.	Zóna nie je horúca, pretože bola za- pnutá iba krátky čas, alebo je poško- dený senzor.	Ak bola zóna zapnutá dostatočne dlho, aby sa zohriala, obrát'te sa na autorizované servisné stredisko.
Stupeň ohrevu sa prepína medzi dvomi úrovňami.	Správa výkonu je zapnuté. Pozrite si časť „Každodenné používa- nie“.
Ovládací panel sa na dotyk zo-hreje.	Kuchynský riad je príliš veľký alebo ste ho položili príliš blízko k ovláda-ciemu panelu.	Ak je to možné, preložte veľký riad na zadné zóny.
Pri dotyku senzorových polí ne-zaznejú žiadne zvuky.	Zvuky sú vypnuté. Zapnite zvuky. Pozrite si časť „Každo-denné používanie“.
sa rozsvieti.	Je zapnuté Detská poistka alebo Blokovanie.	Pozrite si časť „Každodenné používa-nie“.
sa rozsvieti.	Na zóne nie je žiaden kuchynský riad.	Položte na zónu kuchynský riad.
Kuchynský riad je nevhodný. Použite kuchynský riad vhodný pre in-dukčné varné panely. Pozrite si kapito-lu „Tipy a rady“.
Dno riadu má pre danú zónu príliš malý priemer.		Použite riad so správnymi rozmermi. Pozrite si časť „Technické údaje“.
a číslo sa rozsvietia.	Nastala chyba vo varnom paneli. Vypnite varný panel a po 30 sekun-dách ho znova zapnite. Ked’ sa opät’ rozsvieti symbol odpojte varný pa-nel od elektrickej siete. Po 30 sekun-dách opät’ pripojte varný panel. Ak problém pretrváva, obrát’te sa na auto-rizované servisné stredisko.

8.2 Ak nenájdete riešenie...

Uistite sa, že ste varný panel používali správne. V opačnom prípade nebude servisný zásah servisného technika alebo predajcu bezplatný, a to ani počas záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách sú uvedené v záručnej brožúre.

9. TECHNICKÉ ÚDAJE

9.1 Typový štítok

Indukcia 6.9 kW Vyrobené v: Rumunsko

Sér. č. 6.9 kW

ELECTROLUX

9.2 Špecifikácia varných zón

Varná zóna Nominálny výkon (max. varný stu-peň) [W]	Booster [W] Booster maxi-málne trvanie [min]	Priemer kuchyn-ského riadu [mm]
Ľavý predný 2200 2400 4 125 - 210
Ľavý zadný 1400 1500 4 125 - 145
Pravý predný 1400 1500 4 125 - 145
Pravý zadný 1700 1800 4 150 - 180

Výkon varných zón sa v malom rozsahu môže líšit' od údajov uvedených v tabulke. Mení sa na základe materiálu a rozmerov kuchynského riadu.

Optimálne výsledky varenia dosiahnete tak, že budete používať riad s priemerom nie väčším ako sú údaje uvedené v tabuľke.

10. ENERGETICKÁ ÚČINNOSŤ

10.1 informácie o výrobku

Identifikácia modelu LIB60420CK
Typ varného panelu Vstavaný varný panel
Počet varných zón 4
Technológia ohrevu Indukcia
Priemer kruhových varných zón (∅) Ľavý predný	Čavý zadný	21.0 cm
	Pravý predný	14.5 cm
	Pravý zadný	14.5 cm
		18.0 cm
Spotreba energie na varnú zónu (EC electric coo-king)	Čavý predný	174.2 Wh/kg
	Čavý zadný	177.2 Wh/kg
	Pravý predný	177.2 Wh/kg
	Pravý zadný	177.2 Wh/kg
Spotreba energie na varný panel (EC electric hob) 177.0 Wh/kg

IEC / EN 60350-2 – Elektrické varné spotrebiče pre domácnost’ – Čast’ 2: Varné panely – metódy merania výkonu.

10.2 úspora energie

Pri každodennom varení môžete ušetrit' energiu, ak budete postupovat' podla nižšie uvedených rád.

spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrátte na obecný alebo mestský úrad.
