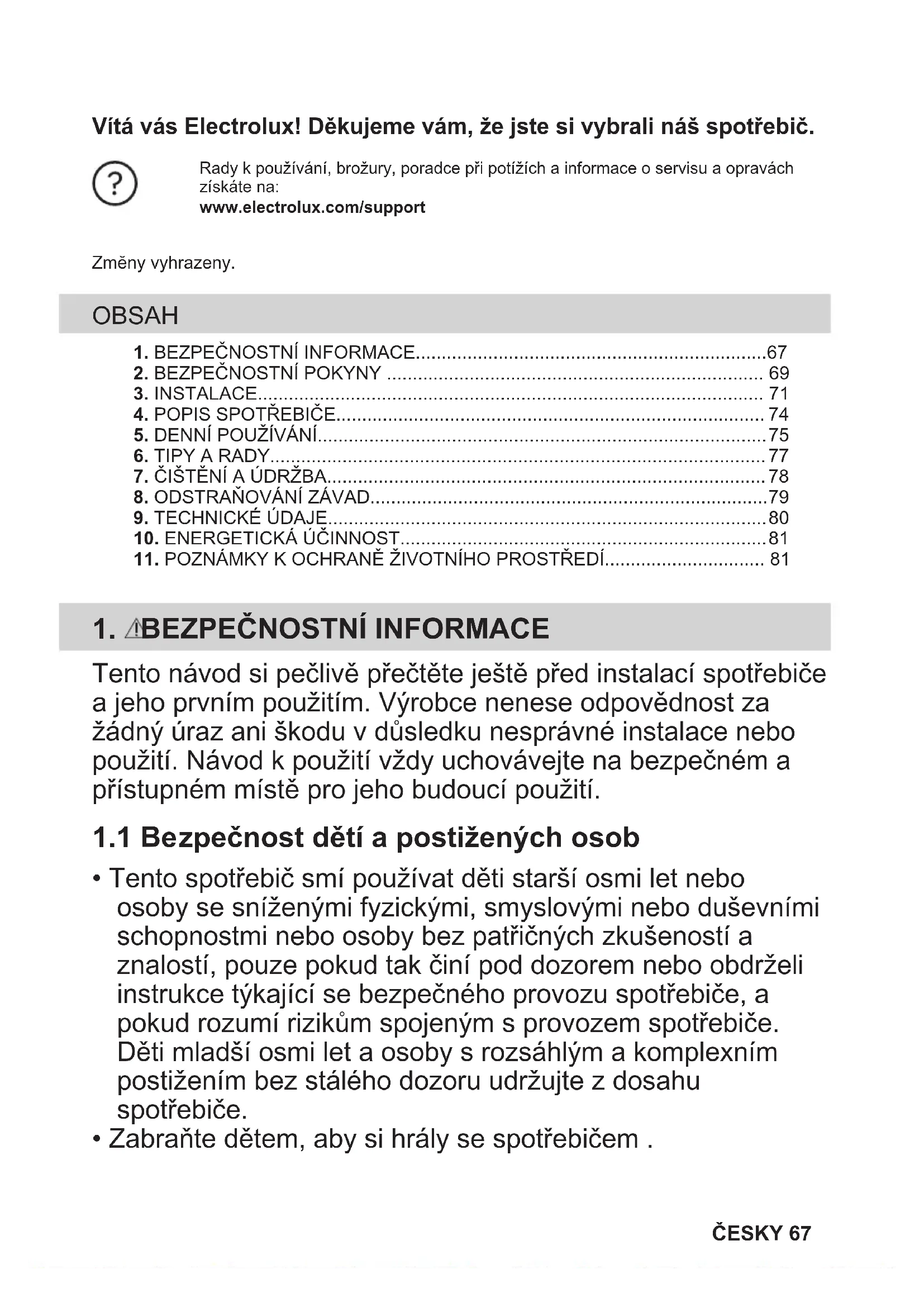

NÁVOD K OBSLUZE LIB60420CK ELECTROLUX

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Zabraňte dětem, aby si hrály se spotřebičem . ČESKY 67• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.

• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.

• Tento spotřebič je určen k použití v běžnému domácímu použití.

• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

• Kouř je známkou přehřátí. K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem.

• VAROVÁNÍ: Spotřebič nesmí být napájen přes externí spínací zařízení, jako je časovač, nebo připojován k okruhu, který je pravidelně zapínán a vypínán jiným nástrojem.

• UPOZORNĚNÍ Je nutné dohlížet na proces vaření U krátkodobého vaření je nutné vykonávat nepřetržitý dohled.

• VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty. 68 ČESKY• Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.

• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.

• Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor přítomnosti nádoby.

• Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič a odpojte ho od síťového napájení. Je-li spotřebič k elektrické síti připojen prostřednictvím rozvodné skříňky, odpojte spotřebič od napájení vyjmutím pojistky. V každém případě kontaktujte autorizované servisní středisko.

• Jestliže je napájecí kabel poškozený, smí jej vyměnit pouze výrobce, autorizovaný servis nebo osoba s podobnou kvalifikací, aby se předešlo rizikům.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

VAROVÁNÍ! Tento spotřebič smí instalovat jen kvalifikovaná osoba. VAROVÁNÍ! Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu skříňky tmelem, aby se zabránilo bobtnání vlivem vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Každý spotřebič má vespodu chladicí ventilátory.

• Je-li spotřebič nainstalován nad zásuvkou: ČESKY 69– Neuchovávejte v zásuvce žádné malé kousky nebo listy papíru, které by mohly být vtaženy dovnitř a poškodit tak chladicí ventilátory nebo chladicí systém. – Mezi spodní stranou spotřebiče a obsahem zásuvky musí být vzdálenost alespoň 2 cm.

• Odstraňte jakékoliv dělicí panely nainstalované ve skřínce pod spotřebičem.

2.2 Připojení k elektrické síti

VAROVÁNÍ! Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn pokud na typovém štítku není otištěn symbol ( ).

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný síťový kabel.

• Síťový kabel nesmí být zamotaný.

• Ujistěte se, že je nainstalována ochrana proti úrazu elektrickým proudem.

• Použijte svorku pro odlehčení tahu na kabelu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete k elektrické zásuvce.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili zástrčku napájecího kabelu (pokud je k dispozici) nebo napájecí kabel. O výměnu napájecího kabelu požádejte autorizované servisní středisko nebo kvalifikovaného elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

VAROVÁNÍ! Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Neměňte technické parametry spotřebiče.

• Před prvním použitím odstraňte všechny obaly, značení a ochrannou fólii (pokud se používá).

• Ujistěte se, že větrací otvory nejsou zablokované.

• Během provozu nenechávejte spotřebič bez dozoru.

• Po každém použití nastavte varnou zónu na „vypnuto“.

• Na varné zóny nepokládejte příbory ani pokličky. Mohly by se zahřát na vysokou teplotu.

• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Je-li povrch spotřebiče prasklý, okamžitě spotřebič odpojte od elektrické sítě. Zabráníte tak úrazu elektrickým proudem.

• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.

• Horký olej může vystříknout, když do něj vkládáte jídlo. 70 ČESKY• Mezi varnou plochu a nádoby nevkládejte hliníkovou fólii ani jiné materiály, pokud výrobce tohoto spotřebiče nestanovil jinak.

• Používejte pouze příslušenství určené výrobcem pro tento spotřebič. VAROVÁNÍ! Hrozí nebezpečí požáru a výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumisťujte hořlavé předměty nebo předměty nasáklé hořlavinami. VAROVÁNÍ! Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nepokládejte horkou poklici na skleněný povrch varné desky.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.

• Nádoby vyrobené z litiny nebo s poškozeným dnem mohou poškrábat skleněný/sklokeramický povrch. Tyto předměty v případě nutnosti přesunu po varné desce vždy zdvihněte.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• K čištění spotřebiče nepoužívejte proud vody ani páru.

• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty, pokud není uvedeno jinak.

• Je-li nutná oprava spotřebiče, obraťte se na autorizované servisní středisko. Používejte pouze originální náhradní díly.

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, ať už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

VAROVÁNÍ! Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

3.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový ČESKY 71štítek je umístěn na spodní straně varné desky. Sériové číslo ............................

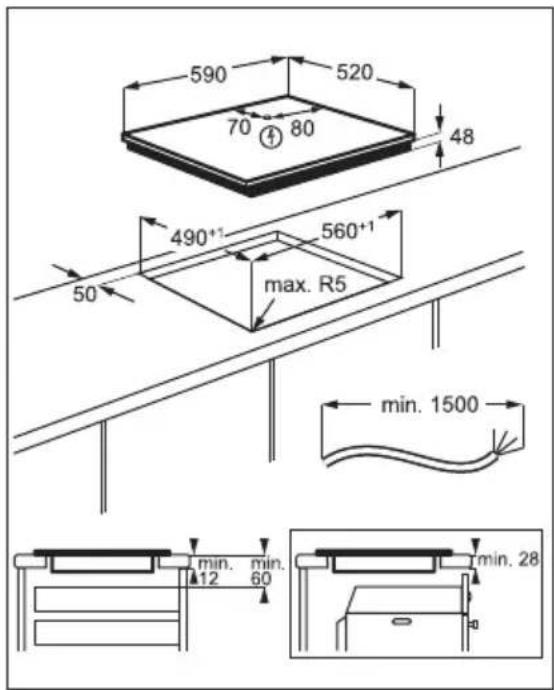

3.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

3.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem . Instalaci připojovacího kabelu smí provádět pouze kvalifikovaný elektrikář.

• K výměně poškozeného síťového kabelu použijte tento typ síťového kabelu: H05V2V2-F nebo ekvivalentní, které vydrží teplotu 90 °C nebo vyšší. Obraťte se na autorizované servisní středisko. Výměnu připojovacího kabelu smí provádět pouze kvalifikovaný elektrikář.

• Spotřebič pracuje na 50 Hz nebo 60 Hz a nevyžaduje žádné další kroky kvalifikovaného elektrikáře, aby bylo možné přepínat mezi frekvencemi.

Barvy vodičů N2 N1 L2 L1Modrá Modrý – šedý Hnědý Černý

Instalujete-li varnou desku pod odsavačem par, dodržte minimální vzdálenost mezi spotřebiči v souladu s pokyny k montáži odsavače par. 72 ČESKYmin. 50mm min. 500mm Je-li spotřebič nainstalován nad zásuvkou, ventilace varné desky může během vaření ohřát předměty uložené v zásuvce. Chcete-li najít video „Jak nainstalovat indukční varnou desku Electrolux – instalace pracovní desky“, napište celý název uvedený na obrázku níže. www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation

ČESKY 734. POPIS SPOTŘEBIČE

4.1 Uspořádání varné plochy

4.2 Uspořádání ovládacího panelu

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté. Senzorové tlačítko Funkce Poznámka

Zap / Vyp Slouží k zapnutí a vypnutí varné desky. Zámek / Dětská bezpečnostnípojistkaSlouží k zablokování a odblokování ovládacího panelu. - Slouží k volbě varné zóny. - Displej nastavení teploty Ukazuje nastavení teploty.

- Slouží k nastavení teploty.

4.3 Displeje nastavení teploty

Displej Popis Varná zóna je vypnutá. Varná zóna je zapnutá. 74 ČESKYDisplej Popis Je zapnutá funkce Booster. + číslice Došlo k poruše. Varná zóna je stále horká (zbytkové teplo). Je zapnutá funkce Zámek / Dětská bezpečnostní pojistka. Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žádná nádoba. Je zapnutá funkce Automatické vypnutí.

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

5.1 Zapnutí a vypnutí

Stisknutím na jednu sekundu varnou desku zapnete nebo vypnete.

5.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• všechny varné zóny jsou vypnuté,

• po zapnutí varné desky jste nenastavili teplotu,

• něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.

• se deska se příliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.

rozsvítí a za dvě minuty se varná zóna automaticky vypne.

• po určité době nevypnete varnou zónu nebo nezměníte nastavení teploty. Po určité době se rozsvítí a varná deska se vypne. Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne: Nastavení teploty Varná deska se vy‐ pne po

5.3 Výběr varné zóny

Varnou zónu zvolíte stisknutím senzorového tlačítka příslušné varné zóny. Displej ukazuje nastavený tepelný výkon ( ).

5.4 Nastavení teploty

Nastavte varnou zónu. Pomocí zvýšíte nastavenou teplotu. Pomocí snížíte nastavenou teplotu. Současným stisknutím a vypnete varnou zónu.

5.5 Ukazatel zbytkového tepla

VAROVÁNÍ! Dokud kontrolka svítí, hrozí nebezpečí popálení zbytkovým teplem. Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. ČESKY 75Sklokeramická varná deska se ohřívá teplem varné nádoby. Kontrolka se zobrazí, když je varná zóna horká. Může se také zobrazovat kontrolka:

• pro sousedící varné zóny, i když je nepoužíváte,

• když položíte horkou nádobu na studenou varnou zónu,

• když je varná deska vypnutá, ale varná zóna je stále horká. Kontrolka se přestane zobrazovat, když varná zóna vychladne.

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu. Viz část „Technické údaje“. Zapnutí funkce pro varnou zónu: nejprve nastavte varnou zónu a poté nastavte nejvyšší teplotu. Stiskněte a rozsvítí se

Vypnutí funkce: stiskněte .

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty. Nejprve nastavte tepelný výkon. Zapnutí funkce: stiskněte . Na čtyři sekundy se rozsvítí . Vypnutí funkce: stiskněte . Zobrazí se předchozí nastavení teploty. Funkci také vypnete vypnutím varné desky.

5.8 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky. Zapnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte . Rozsvítí se . Pomocí varnou desku vypněte. Vypnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte . Rozsvítí se . Pomocí varnou desku vypněte. Vyřazení funkce na jedno vaření: pomocí zapněte varnou desku. Rozsvítí se . Na čtyři sekundy stiskněte . Do 10 sekund nastavte teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí , funkce se opět zapne.

5.9 OffSound Control (Vypnutí a

zapnutí zvukové signalizace) Vypněte varnou desku. Stiskněte na tři sekundy. Stiskněte na tři sekundy. Na displeji se zobrazí v levé přední zóně a nebo v pravé přední zóně. Stisknutím dotykového senzorového tlačítka pravé zadní zóny zvolte jedno z těchto nastavení:

• – zvuková signalizace je vypnutá

• – zvuková signalizace je zapnutá. Když je tato funkce nastavena na , uslyšíte zvuk, pouze když:

• došlo k chybě varné desky.

Pokud je aktivních několik zón a příkon překročí mez elektrického napájení, tato funkce rozdělí dostupný výkon mezi všechny varné zóny. Varná deska ovládá nastavení ohřevu, aby chránila pojistky v domovní instalaci.

• Pokud varná deska dosáhne meze maximálního dostupného výkonu (viz typový štítek), výkon varných zón se automaticky sníží. 76 ČESKY• Vždy se upřednostní nastavení ohřevu varné zóny, která byla zvolena jako poslední. Zbývající výkon se rozdělí mezi dříve aktivované varné zóny v opačném pořadí volby.

• Displej nastavení ohřevu varných zón se sníženým výkonem se mění mezi původně zvoleným nastavením ohřevu a sníženým nastavením ohřevu.

• Počkejte, dokud displej nepřestane blikat, nebo snižte nastavení ohřevu varné zóny zvolené jako poslední. Varné zóny budou nadále fungovat se sníženým nastavením ohřevu. V případě potřeby manuálně změňte nastavení ohřevu varných zón.

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

U indukčních varných zón vytváří silné elektromagnetické pole teplo ve varné nádobě velmi rychle. Indukční varné zóny používejte s vhodnými nádobami.

• Dno nádoby musí být co nejrovnější a nejsilnější.

• Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.

• Nádobu po sklokeramické desce neposouvejte, abyste ji nepoškrábali. Materiál nádobí

• voda na varné zóně nastavené na nejvyšší teplotu začne velmi rychle vřít.

• dno varné nádoby přitahuje magnet. Rozměry nádobí

• Indukční varné zóny se automaticky přizpůsobují průměru dna nádoby.

• Účinnost varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.

• Pro dosažení optimálních výsledků a z bezpečnostních důvodů nepoužívejte nádoby větší, než je uvedeno v části „Specifikace varných zón“. Během vaření nenechávejte varné nádoby v blízkosti ovládacího panelu. Mohlo by to ovlivnit fungování ovládacího panelu nebo náhodně zapnout funkce varné desky. Viz „Technické údaje“.

6.2 Zvuky během používání

• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).

• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).

• hučení: používáte vysoký výkon.

• cvakání: dochází ke spínaní elektrických přepínačů.

• syčení, bzučení: pracuje ventilátor. Tyto zvuky jsou normální a neznamenají žádnou závadu.

6.3 Příklady použití při vaření

Vztah mezi nastavením teploty a spotřebou energie příslušné varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu. Údaje v tabulce jsou pouze orientační. ČESKY 77Tepelný výkon Použití: Čas (min) Tipy 1 Udržení teploty hotového jídla. dle potře‐

Nádobu zakryjte pokličkou.

1 - 2 Holandská omáčka, rozpouštění má‐

sla, čokolády nebo želatiny.

5 - 25 Čas od času zamíchejte.

2 Ztuhnutí nadýchaných omelet a vol‐ ských ok.

10 - 40 Připravujte zakryté pokličkou.

2 - 3 Dušení jídel z rýže a mléčných jídel,

ohřívání hotových jídel.

25 - 50 Přidejte alespoň dvakrát tolik vody než

rýže, mléčná jídla v polovině doby pří‐ pravy zamíchejte.

3 - 4 Dušení zeleniny, ryb a masa v páře. 20 - 45 Přidejte několik lžic vody. Během du‐

šení kontrolujte množství vody.

4 - 5 Vaření brambor a jiné zeleniny. 20 - 60 Naplňte dno hrnce 1–2 cm vody. Bě‐

hem vaření kontrolujte množství vody. Udržujte hrnec zakrytý pokličkou.

4 - 5 Příprava většího množství jídla, duše‐

ných pokrmů a polévek.

60 - 150 Až 3 l tekutiny plus přísady.

6 - 7 Mírné smažení: plátky masa, cordon

bleu z telecího masa, kotlety, karbanát‐ ky, klobásy, játra, jíška, vejce, palačin‐ ky a koblihy. dle potře‐

Podle potřeby otočte.

7 - 8 Prudké smažení, opečená bramb. ka‐

še, steaky z roštěnce, steaky.

5 - 15 Podle potřeby otočte.

9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso), fritování hranolků. Vaření velkého množství vody. Je zapnuto Booster.

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

7.1 Všeobecné informace

• Varnou desku po každém použití vyčistěte.

• Varné náčiní používejte vždy s čistou spodní stranou.

• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

• Na sklo použijte speciální škrabku.

7.2 Čištění varné desky

• Odstraňte okamžitě: roztavený plast, plastovou fólii, sůl, cukr a potraviny s cukrem, jinak by znečištění mohlo varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.

• Odstraňte po vychladnutí varné desky: stopy vodního kamene, stopy vody, tukové skvrny, kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.

• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a očistěte skleněný povrch hadříkem.

78 ČESKY8. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

Problém Možná příčina Řešení Varnou desku nelze zapnout ani používat. Varná deska není zapojená do elek‐ trické sítě nebo je zapojená nespráv‐ ně. Zkontrolujte, zda je varná deska správ‐ ně zapojena do elektrické sítě. Je spálená pojistka. Zkontrolujte, zda příčinou závady není pojistka. Pokud dochází k opakované‐ mu spálení pojistky, obraťte se na au‐ torizovaného elektrikáře. Nenastavili jste tepelný výkon do 10 sekund. Zapněte varnou desku znovu a do 10 sekund nastavte tepelný výkon. Stiskli jste dvě nebo více senzoro‐ vých tlačítek současně. Stiskněte pouze jedno senzorové tla‐ čítko. Na ovládacím panelu je voda nebo skvrny od tuku. Vyčistěte ovládací panel. Je slyšet nepřetržité pípání. Elektrické zapojení je nesprávné. Odpojte varnou desku od síťového na‐ pájení. Požádejte kvalifikovaného elek‐ trikáře, aby instalaci zkontroloval. Zazní zvukový signál a varná de‐ ska se vypne. Když se varná deska vypne, ozve se zvukový signál. Zakryli jste jedno nebo více senzoro‐ vých tlačítek. Odstraňte předmět ze senzorových tla‐ čítek. Varná deska se vypne. Něco blokuje pole snímače . Odstraňte předmět ze senzorového tlačítka. Kontrolka zbytkového tepla se nerozsvítí. Varná zóna není horká, protože byla zapnutá jen krátkou dobu nebo je poškozený snímač. Jestliže byla varná zóna zapnutá do‐ statečně dlouho, aby byla horká, ob‐ raťte se na autorizované servisní stře‐ disko. Nastavení tepelného výkonu kolí‐ sá mezi dvěma stupni. Je zapnutá funkce Řízení výkonu. Viz část „Denní používání“. Ovládací panel se zahřívá na do‐ tek. Nádoba je příliš velká nebo jste ji po‐ ložili příliš blízko k ovládacímu pan‐ elu. Je-li to možné, velké nádoby používej‐ te na zadních varných zónách. Když se dotknete senzorových tlačítek na panelu, nezazní žádný zvukový signál. Zvuková signalizace je vypnutá. Zapněte zvukovou signalizaci. Viz „Denní používání“. se rozsvítí. Je zapnutá funkce Dětská bezpeč‐ nostní pojistka nebo Zámek. Viz část „Denní používání“. se rozsvítí. Na varné zóně není žádná nádoba. Na varnou zónu postavte nádobu. ČESKY 79Problém Možná příčina Řešení Nádobí není vhodné. Používejte nádoby vhodné pro indukč‐ ní varné desky. Viz část „Tipy a rady“. Průměr dna nádoby je pro zónu pří‐ liš malý. Používejte varné nádoby se správnými rozměry. Viz „Technické údaje“. se rozsvítí a objeví se číslo. U varné desky došlo k chybě. Varnou desku vypněte a po 30 sekun‐ dách ji znovu zapněte. Pokud se zno‐ vu rozsvítí , odpojte varnou desku od síťového napájení. Po přibližně 30 sekundách varnou desku opět za‐ pojte. Pokud problém přetrvává, obrať‐ te se na autorizované servisní středi‐ sko.

8.2 Pokud problém nemůžete

vyřešit… Pokud problém nemůžete vyřešit sami, obraťte se na svého prodejce nebo autorizované servisní středisko. Uveďte údaje z typového štítku. U sklokeramické desky uveďte rovněž kód ze tří číslic a písmen (je v rohu skleněného povrchu) a chybové hlášení, které se zobrazuje. Ujistěte se, že jste varnou desku používali správně. Pokud ne, budete muset servis provedený servisním technikem nebo prodejcem zaplatit, i když je spotřebič ještě v záruce. Informace o záruční době a autorizovaných servisních střediscích jsou uvedeny v záruční brožuře.

9.2 Technické údaje varné zóny

Varná zóna Nominální výkon (maximální tepel‐ ný výkon) [W] Booster [W] Booster maxi‐ mální délka [min] Průměr varné nádoby [mm] Levá přední 2200 2400 4 125 - 210 Levá zadní 1400 1500 4 125 - 145 Pravá přední 1400 1500 4 125 - 145 Pravá zadní 1700 1800 4 150 - 180 80 ČESKYVýkon varných zón se může u některých údajů v této tabulce mírně lišit od údajů. Mění se s materiálem a rozměry varných nádob. Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.

10. ENERGETICKÁ ÚČINNOST

10.1 Informace o výrobku

Označení modelu LIB60420CK Typ varné desky Vestavná varná deska Počet varných zón 4 Technologie ohřevu Indukce Průměr kruhových varných zón (Ø) Levá přední Levá zadní Pravá přední Pravá zadní

Spotřeba energie na varnou zónu (EC electric coo‐ king) Levá přední Levá zadní Pravá přední Pravá zadní

Spotřeba energie varné desky (EC electric hob) 177.0 Wh/kg IEC / EN 60350-2 – Elektrické spotřebiče na vaření pro domácnost – část 2: Varné desky – metody pro měření výkonu.

Budete-li dodržovat následující rady, můžete šetřit energii při běžném vaření.

• Při ohřívání vody použijte jen potřebné množství.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Nádoby stavte přímo na střed varné zóny.

• Využijte zbytkové teplo k udržování teploty jídel nebo k jeho rozpuštění.

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad. ČESKY 81Welkom bij Electrolux! Hartelijk dank dat je voor onze apparatuur hebt gekozen. Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:www.electrolux.com/supportWijzigingen voorbehouden. INHOUDSOPGAVE

• Obaly vždy uschovajte mimo dosah detí a náležite ich zlikvidujte.

• Poškodený spotrebič neinštalujte ani nepoužívajte.

• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.

• Nemeňte technické parametre tohto spotrebiča.

• Ak je povrch spotrebiča popraskaný, okamžite ho odpojte od napájania. Zabránite tým zásahu elektrickým prúdom.

• Horúci kuchynský riad neklaďte na ovládací panel.

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.

Farby kabeláže N2 N1 L2 L1Modrá Modrá – Sivá Hnedá Čierna

5.2 Automatické vypínanie

• sa na dne kuchynského riadu prichytí magnet. Rozmery kuchynského riadu

dom, prihrievanie hotových jedál.

• Varný panel po každom použití očistite.

• Keď zohrievate vodu, použite len také množstvo, aké potrebujete.

Materiály označené symbolom odovzdajte na recykláciu. Obal hoďte do príslušných kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad. 308 SLOVENSKYPozdravljeni pri podjetju Electrolux! Zahvaljujemo se vam, da ste izbrali našo napravo. Pridobitev nasvetov glede uporabe, brošure, odpravljanje težav, servisne informacijein informacije glede popravil:www.electrolux.com/supportPridržujemo si pravico do sprememb. KAZALO
