KULLANIM KILAVUZU EGT6342NOW ELECTROLUX

TR Ocak Kullanma Kılavuzu

iÇİNDEKİLER

1. GÜVENLIK BILGILERI....2
2. GÜVENLIK TALIMATLARI....4
3. ÜRÜN TANIMI....7
4. GÜNLÜK KULLANIM....7
5. İPUÇLARI VE YARARLI BILGILER....9
6. BAKIM VE TEMIZLIK....9
7. SORUN GIDERME....10
8. MONTAJ....12
9. TEKNIK BILGILER....14
10. ENERJI VERIMLILIĞI....16
11. TÜKETICININ SEÇIMLIK HAKLARI.... 16

SİZİ DÜŞÜNÜR

Bir Electrolux cihazı aldığınız için teşekkürler. Size onlarca yıllık profesyonel deneyim ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve sık bir ürün. Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz.

Electrolux'e hoş geldiniz.

Aşağıdakiler için web sitemizi ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın:

www.electrolux.com

Ürününüzü daha iyi servis için kaydedin:

www.registerelectrolux.com

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın:

www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ VE SERVİS

Orijinal yedek parça kullanılmasını tavsiye ederiz.

Yetkili Servis Merkezimizle iletişim sırasında, aşağıdaki verilerin bulunduğu kontrol edin: Model, PNC, Seri Numarası.

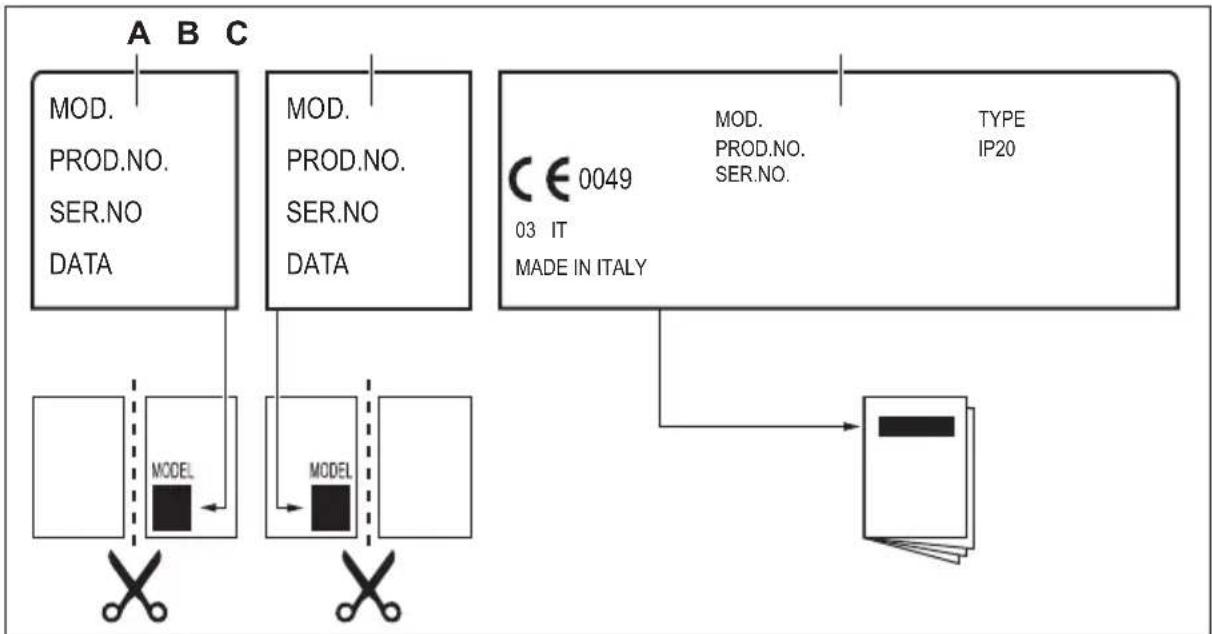

Bilgiler, bilgi etiketinde yazılıdır.

Uyarı / Dikkat-Güvenlik bilgileri

Genel bilgiler ve tavsiyeler

Çevre ile ilgili bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

1. ⚠️ GÜVENLIK BILGILERI

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montajın ve

kullanımın yaralanma ve hasara neden olması durumunda sorumluluk kabul etmez. Talimatları daha sonra da kullanmak için saklayın.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında talimat, gözetim veya bilgi verilmesi halinde 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamasına izin vermeyin.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun.
• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve evcil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcakır.
• Cihazda çocuk güvenliği kilidi varsa bu kilidi etkinleştirmenizi tavsiye ederiz.
• Temizlik ve bakımı, gözetim altında bulunmadıkları müddetçe çocuklar tarafından yapılmamalıdır.
• 3 yaşın altındaki çocuklar sürekli gözetim altında bulunmadıkları müddetçe cihazdan uzak tutulmalıdır.

1.2 Genel Güvenlik

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınır. Isıtıcı elemanlarına dokunmayın.
• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi kullanmayın.
• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangına neden olabilir.
• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın battaniyesi ile kapatın.
• Malzemeleri pişirme alanları üzerinde bırakmayın.

• Isınabileceklerinden dolayı ocak yüzeyleri üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.

• Cam seramik yüzeyin/cam yüzeyin çatlaması halinde, elektrik çarpması olasılığını engellemek için cihazı kapatın.

• Isiticının kırılması durumunda:

• Derhal ocak beklerini ve tüm elektrikli ısıtıcı elemanlarını kapatın ve cihazın elektrik bağlantısını kesin.

• Cihaz yüzeyine dokunmayın.

• Cihazı kullanmayın.

• Elektrik kablosunun zarar görmesi durumunda kablo, bir kazanın meydana gelmesine engel olmak için, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.

• Cihazın doğrudan elektrik kaynağına bağlandığı yerlerde, kontak aralığına sahip bir tüm kutuplu izolasyon anahtarı olmalıdır. Aşırı gerilim kategorisi III'de belirtilen şartlara uygun şekilde tam ayırma sağlanmalıdır. Toprak kablosu buna dahil değildir.
• Ana kabloyu yönlendirdiğinizde, kablonun, oda sıcaklığının 50°C üstüne çıkabilen parçalar ile doğrudan temas etmediğinden emin olun (örneğin yalıtıcı manşonlar).

2. GÜVENLIK TALIMATLARI

Bu cihaz aşağıdaki pazarlar için uygundur: TR

2.1 Montaj

UYARI!

Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.

• Cihazla birlikte verilen montaj talimatlarına uyun.

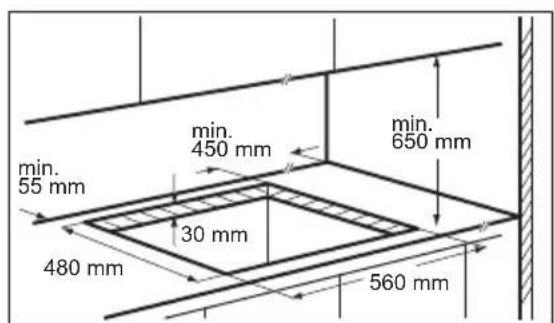

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.

• Ağır olduğundan, cihazı taşırken daima dikkat edin. Her zaman güvenlik eldivenleri kullanın.
• Nemin kabarmaya neden olmasını önlemek için kesik yüzeyleri yalıtkan malzeme ile yalıtın.
• Cihazın altını buhar ve nemden koruyun.

• Cihazı kapının yakınına veya pencere altına monte etmeyin. Bu durum, sıcak pişirme kaplarının kapı ya da pencere açıldığında cihazdan düşmesini önler.

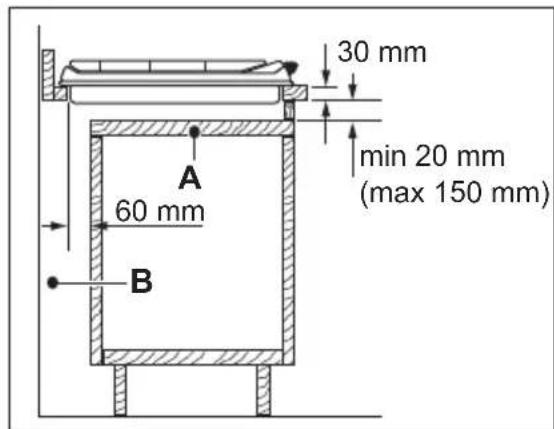

• Cihaz çekmecelerin üzerine takılmış ise, cihaz ile üst çekmece arasındaki boşluğun hava dolaşımı için yeterli olduğundan emin olun.

• Cihazın alt kısmı ısınabilir. Cihazın altına teması engelleyecek ısıya dayanıklı yanmaz bir panel koyduğunuzdan emin olun.

2.2 Elektrik Bağlantısı

UYARI!

Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.
  • Cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.
• Bilgi etiketindeki elektrik bilgilerinin elektrik beslemesine uygun olduğundan emin olun. Aksi durumda, bir elektrik teknisyenini arayın.
• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısınmasına neden olabilir.
• Doğru elektrik kablosunu kullanın.
• Elektrik bağlantılarının dolanmasını önleyin.
• Bir şok korumasının bulunduğundan emin olun.
• Kablo üzerinde gerilme azaltıcı kelepçe kullanın.
• Cihazı yakındaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini önleyin
• Priz çoğaltıcıları ve uzatma kabloları kullanmayın.
• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için Yetkili Servisimize ya da bir elektrikçiye başvurun.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Fişi prize sadece montaj tamamlandıktan sonra takın.

Montajdan sonra elektrik fişine erişilebildiğinden emin olun.

- Priz gevşemişse fişi takmayın.

- Cihazı kapatmak için elektrik kablosunu çıkarırken kablodan çekmeyin. Her zaman fişten tutarak çekin.

- Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.

- Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

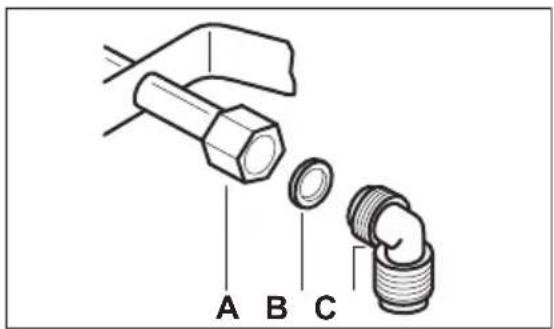

2.3 Gaz bağlantısı

• Tüm gaz bağlantıları, kalifiye personel tarafından yapılmalıdır.
• Montaja başlamadan önce yerel dağıtım koşullarının (gaz tipi ve gaz basıncı) ve cihaz ayarlarının uyumlu olduğundan emin olun.
• Cihaz çevresinde hava devridaimi olduğundan emin olun.
• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.
• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlı değildir. Cihazı mutlaka geçerli montaj yönetmeliklerine göre bağlayın. Yeterli havalandırma ile ilgili gereksinimlere dikkat edin.

2.4 Kullanım

UYARI!

Yaralanma, yanma ya da elektrik çarpması riski vardır.

• İlk kullanımdan önce tüm ambalajı, etiketleri ve koruyucu filmleri (varsa) çıkarın.
• Bu cihazı ev ortamında kullanın.
• Bu cihazın teknik özelliklerini değiştirmeyin.
• Havalandırma boşluklarının kapalı olmadığından emin olun.

• Cihazı çalışır durumdayken denetimsiz bırakmayın.

• Her kullanımdan sonra pişirme bölgesini "kapalı" konuma ayarlayın.

• Pişirme bölgelerinin üzerine çatal- bıçak veya tencere kapağı koymayın. Isinabilirler.
• Cihaz suyla temas halindeyken veya ıslak ellerle cihazı kullanmayın.
• Cihazı çalışma tezgahı veya eşya koyma yeri gibi kullanmayın.
• Kızgın yağa yiyecek koyarken yağ sıçrayabilir.

UYARI!

Yangın ve yanık riski

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buhar çıkarabilirler. Yemeklerinizi pişirirken açık alevi ya da ısınmış nesneleri yağlardan uzak tutun.
• Çok sıcak yağdan çıkan buhar, anlık yanmaya neden olabilir.
• Yiyecek artıkları içerebilen kullanılmış yağ, ilk kez kullanılan yağa göre daha düşük sıcaklıklardayken yanabilir.
• Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.

UYARI!

Cihazın zarar görme riski vardır.

• Kontrol paneli üzerine sıcak pişirme kapları koymayın.
• Pişirme kaplarını kuruyana dek kaynatmayın.
• Nesnelerin ya da pişirme kaplarının cihaz üzerine düşmesine izin vermeyin. Yüzey zarar görebilir.
• Pişirme bölgelerini, üzerindeki pişirme kapları boşken veya üzerinde pişirme kabı yokken kullanmayın.
• Cihazın üzerine alüminyum folyo koymayın.
• Dökme demir, alüminyum ya da alt kısımları hasarlı pişirme kapları, cam / cam seramiğin çizilmesine yol açabilir. Ocak bölmesindeki nesnelerin yerini değiştirirken bu nesneleri daima kaldırın.
• Brülörlerin boyutlarından büyük olan doğru şekil ve çapa sahip, sağlam yapıdaki pişirme kaplarını kullanın.

• Pişirme kaplarının, brülörün ortasına konumlandığından emin olun.

• Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

• Sadece cihaz ile verilen aksesuarları kullanın.
• Brülöre bir alev dağıtıcı takmayın.
• Bir gazlı pişirme cihazının kullanımı, ısı ve nem oluşumuna neden olur. Cihazın yerleştirildiği odayı iyice havalandırın.
• Cihazın uzun süre yoğun bir şekilde kullanılması ek bir havalandırma gerektirebilir, örneğin bir pencere açılması gibi, veya varsa mekanik havalandırma seviyesinin artırılması gibi daha etkin bir havalandırma gerektirebilir.
• Bu cihaz sadece pişirme amaçlıdır. Oda ısıtma gibi başka amaçlarla kullanılmamalıdır.
• Sirke, limon suyu veya kireç sökücü temizlik maddeleri gibi asitli sıvıların ocağa temas etmesini önleyin. Aksi takdirde mat lekeler oluşabilir.

2.5 Bakım ve temizlik

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin.
• Bakım öncesi cihazın elektrik beslemesini kesiniz.
• Cihazı temizlemek için su spreyi ve buhar kullanmayın.
• Cihazı yumuşak, nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözücüleri veya metal cisimleri kullanmayın.
• Ocak beklerini bulaşık makinesinde yıkamayın.

2.6 Elden çıkarma

UYARI!

Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağınıza ilişkin bilgi için belediyenize başvurun.

• Cihazın fişini prizden çekin.

• Elektrik kablosunu kesin ve atın.

• Harici gaz borularının bağlantısını kesin.

2.7 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun.
• Sadece orijinal yedek parçalar kullanın.

Üretici / İhracatçı :

3.1 Pişirme yüzeyi tasarımı

3.2 Kontrol düğmesi

Simge Açıklaması
	gaz beslemesi yok / ka-palı konum

4. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

FAX: [phone]

www.electrolux.com

İthalatcı: Electrolux A.Ş

Tarlabası Cad. No:35 34435-Taksim-Beyoğlu_Istanbul

Electrolux tüketici danışma merkezi: 0850 250 35 89

www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

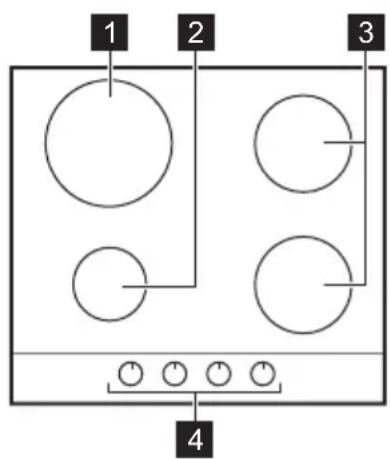

1 Hızlı ocak beki
2 Yardımcı ocak beki
3 Yarı-hızlı ocak beki
4 Kontrol düğmeleri

Simge Açıklaması

	ateşleme konumu / mak-simum gaz beslemesi
	minimum gaz beslemesi

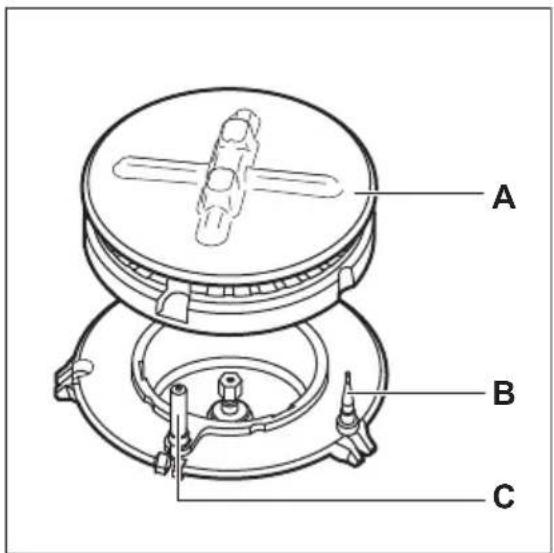

4.1 Ocak beki genel görünüm

A) Ocak beki kapağı ve alev başlığı
B) Gaz kesme emniyeti
C) Ateşleme ucu

4.2 Ocak bekini yakma

Ocak beklerini daima pişirme kaplarını koymadan önce yakın.

UYARI!

Mutfakta açık ateş kullanırken çok dikkatli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiçbir şekilde sorumlu değildir.

1. Kontrol düğmesini aşağı bastırın ve saatin tersi yönde çevirerek maksimum gaz beslemesi konumuna getirin (★).
2. Düğmeyi yaklaşık 10 saniye ya da daha az bir süre daha basılı tutun. Bu sayede gaz kesme emniyeti ısınacaktır. Aksi takdirde gaz beslemesi kesilir.
3. Normal hale geldikten sonra alevi ayarlayın.

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve kapağının doğru yerleştirildiğinden emin olun.

UYARI!

Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayın. Ocak beki 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakın, düğmeyi kapalı konumuna getirin ve ocak bekini tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin.

DİKKAT!

Elektrik olmaması halinde, ocak beki elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, maksimum gaz konumuna gelene kadar saatin tersi yönde çevirin ve aşağı doğru basın. Gaz kesme emniyetinin ısınmasını sağlamak için kontrol düğmesine maksimum 10 saniye boyunca basılı tutun.

Ocak beki yanlışlıkla söndürülürse, kontrol düğmesini kapalı konuma getirin ve en az 1 dakika bekledikten sonra beki yeniden yakmayı deneyin.

Montaj veya elektrik kesintisi sonrasında elektriğin gelmesiyle birlikte kıvılcım jeneratörü otomatik olarak çalışmaya başlayabilir. Bu normal bir durumdur.

Ocak, aşamalı valfler ile beslenir. Bu valfler, alev düzenini daha doğru hale getirirler.

4.3 Ocak bekini kapama

Alevi söndürmek için, düğmeyi konumuna getirin.

UYARI!

Pişirme kaplarını ocak bekinden almadan önce, mutlaka alevi kısın veya tamamen söndürün.

5. İPUÇLARI VE YARARLI BILGILER

UYARI!

Güvenlik bölümlerine bakın.

5.1 Pişirme kapları

DİKKAT!

Dökme demir pişirme kapları, taş kaplar, toprak kaplar, ızgara ya da kızartma kapları kullanmayın.

UYARI!

İki ocak beki üzerine aynı tavayı koymayın.

UYARI!

Dökülme ve yaralanmaları önlemek için ocak bekinin üzerine dengesiz veya hasarlı tencereler koymayın.

DİKKAT!

Tencere diplerinin kontrol düğmesinin üzerinde durmadığından emin olun, aksi takdirde alev düğmeyi ısıtır.

DİKKAT!

Tencere kulplarının ocağın ön kısmından dışarı taşmadığından emin olun.

6. BAKIM VE TEMIZLIK

UYARI!

Güvenlik bölümlerine bakın.

6.1 Genel bilgiler

• Her kullanımdan sonra ocağı temizleyin.
• Daima temiz tabanlı pişirme kapları kullanın.

DİKKAT!

Maksimum denge ve daha düşük gaz tüketimi elde etmek için tencerelerin ocak bekine ortalanmış olarak konumlandırılmalarını sağlayın.

DİKKAT!

Pişirme esnasında dökülen sıvılar camın kırılmasına neden olabilir.

5.2 Pişirme kaplarının çapları

Sadece, çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.

Ocak beki Pişirme kabı-nın çapı (mm)

Hızlı 180 - 260

Yarı-hızlı (ön) 120 - 220

Yarı-hızlı (arka) 120 - 240

Yardımcı 80 - 180

• Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, ocağın çalışması üzerinde etkisi yoktur.
• Ocak yüzeyi için uygun bir temizlik maddesi kullanın.

UYARI!

Camın yüzeyini ya da ocak beki ve çerçeve (varsa) arasındaki bölümü temizlemek için biçak, kazıyıcı ve benzeri aletler kullanmayın.

- Paslanmaz çelik kısımları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.

6.2 Tencere destekleri

Tencere destekleri bulaşık makinesinde yıkamaya uygun değildir. Bunların elde yıkanması gerekir.

1. Ocağı kolayca temizlemek için tencere desteklerini çıkarın.

Ocak yüzeyinin zarar görmemesi için, tencere desteklerini yerine koyarken çok dikkatli olun.

1. Emaye kaplama keskin uçlara sahip olabilir, bu yüzden tencere desteklerini elinizle yıkarken ve kuruturken dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunu kullanarak çıkarın.
2. Tencere desteklerini temizledikten sonra, doğru yerleştirildiklerinden emin olun.
3. Ocak bekinin doğru çalışmasını sağlamak için, tencere desteklerinin

7. SORUN GIDERME

UYARI!

Güvenlik bölümlerine bakın.

7.1 Servisi aramadan önce...

Problem Muhtemel neden Çözüm

Kıvılcım jeneratörünü et-kinleştirmeye çalıştığınız-da, kıvılcım üretmiyor.

Ocak, elektrik beslemesine bağlanmamıştır ya da elek-trik bağlantısı doğru şekilde yapılmamıştır.

Ocağın elektrik besleme-sine doğru bir şekilde bağlı olup olmadığını kontrol ed-in.

ocak bekinin merkezinde olduğundan emin olun.

6.3 Ocağın temizlenmesi

• Şunları bekletmeden temizleyin: eriyen plastik, plastik folyo ve şeker içeren yiyecekler. Aksi halde ocak hasar görebilir.
• Ocak yeterince soğuduktan sonra şunları çıkarın: kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocağı nemli bir bezle ve aşındırıcı olmayan deterjanla temizleyin. Temizlik sonrasında, ocağı yumuşak bir bezle kurulayın.
• Emaye kısımları, kapak ve alev başlığını temizlerken ılık sabunlu su ile yıkayın ve yerlerine takmadan önce iyice kurutun.

6.4 Ateşleme ucunun temizlenmesi

Bu özellik için metal elektrotlu bir seramik ateşleme ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kontrol edin.

6.5 Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısının (eger varsa) durumunu Yetkili Servisinize kontrol ettirin.

Problem Muhtemel neden Çözüm
Sigorta atmıştır. Arızaya, sigortanın neden		olup olmadığını kontrol ed-in. Sigortanın tekrar tekraratması halinde, kalifiye birelektrikçiye danışın.
Brülör kapağı ve alev baş-lığı yanlış yerleştirilmiştir.		Brülör kapağı ve alev baş-lığını doğru yerleştirin.
Ateşlendikten hemen son-ra alev sönüyor.	Gaz kesme emniyeti yeter-ince ısınmamıştır.	Ateşi yaktıktan sonra,düğmeyi 10 saniyeyi aş-mayacak bir süre boyuncabasılı tutun.
Alev halkası düzgün değil-dir.	Brülör alev başlığı, yiyecekartıkları ile tıkanmış olabilir.	Enjektörün tıkalı olmaması-na ve brülör alev başlığındayemek kalıntıları olma-masına dikkat edin.

7.2 Bir çözüm bulamadığınızda...

Sorunu gideremediğiniz takdirde, satıcınıza veya bir Yetkili Servise başvurun. Bilgi etiketindeki bilgileri verin. Ocağı doğru şekilde çalıştırdığınızdan emin olun. Eğer ocağı yanlış şekilde çalıştırmışsanız, servis teknisyeni veya satıcı tarafından sağlanan servis, garanti

süresi içerisinde dahi ücretsiz olmayacaktır. Yetkili Servis ve garanti koşulları ile ilgili talimatlar garanti kitapçığında bulunmaktadır.

7.3 Aksesuar çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi yapıştırın:

A) Garanti Kartına yapıştırın ve bu kısmı gönderin (varsa).
B) Garanti Kartına yapıştırın ve bu kısmı saklayın (varsa).

C) Kullanma kılavuzuna yapıştırın.

8. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

8.1 Montaj öncesi

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır.

Model ......

PNC ....

Seri numarası ......

8.2 Gaz Bağlantısı

UYARI!

Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçekleştirilmelidir.

Yürürlükteki yönetmeliklere uygun olarak, sabit bağlantılar seçin veya paslanmaz çelikten yapılma esnek bir boru kullanın. Esnek metal borular kullanıyorsanız, bunların hareketli kısımlara temas etmemesine veya sıkışmamasına dikkat edin. Ocak, bir fırın ile birlikte monte edildiğinde de aynı dikkati gösterin.

Cihazın gaz besleme basıncının tavsiye edilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2 inç dişli bir somun ile çıkış kısmına bağlanır. Parçaları zorlamadan vidalayın, bağlantıları gerekli yönlerde ayarlayın ve tümünü sıkın.

A) Somunlu pimin ucu

B) Rondela

Likit gaz için lastik boru tutucu kullanın. Her zaman conta takın. Ardından, gaz bağlantısını yapmaya başlayın.

Esnek boru aşağıdaki durumlarda kullanılması için hazırlanmıştır:

• Oda sıcaklığından ve 30°C'den daha fazla isınmamalıdır;
  • 1500 mm'den daha uzun olmamalıdır;
• Herhangi bir boğum yapmamalıdır;
• Çekilme veya bükülme olmamalıdır;
• Keskin kenarlara veya köşelere temas etmemelidir;
• Ne durumda olduğunu kontrol edilebilmesi için kolaylıkla incelenebilir şekilde konumlandırılmalıdır.

Esnek borunun koruma kontrolü, aşağıdaki kontrol aşamalarını içermektedir:

• Her iki ucunda ve tamamında çatlak, kesik ve yanık izleri olmamalıdır;
• Malzeme sertleşmemiş halde, ancak doğru esneklikte olmalıdır;
• Sıkma kelepçeleri paslanmamış olmalıdır;
• Son kullanma tarihi geçmemiş olmalıdır.

Bir veya daha fazla kusur görülürse, boruyu tamir etmeye çalışmayın, yenisiyle değiştirin.

UYARI!

Montaj tamamlandıktan sonra boru bağlantılarının doğru şekilde yapılp yapılmadığını kontrol edin. Bir sabun çözeltisi kullanın, alev kullanmayın!

8.3 Enjektörlerin değiştirilmesi

1. Tencere desteklerini çıkarın.
2. Brülörün kapaklarını ve başlıkları çıkarın.
3. Bir 7 numara lokma anahtarı kullanarak enjektörleri sökün ve bunların yerine kullandığınız gaz tipine uygun enjektörler takın ("Teknik Bilgiler" bölümündeki tabloya bakın).
4. Aynı prosedürü geriye uygulayarak parçaları yerine takın.
5. Bilgi etiketini (gaz besleme borusunun yanındaki) kullanılacak yeni gaz beslemesi tipine uygun etiketle değiştirin. Bu etiketi, cihazla birlikte verilen paket içerisinde bulabilirsiniz.

Eğer gaz beslemesi basıncı değişkense veya gerekli olan basınçtan farklıysa, gaz beslemesi borusuna uygun bir basınç regülatörü takın.

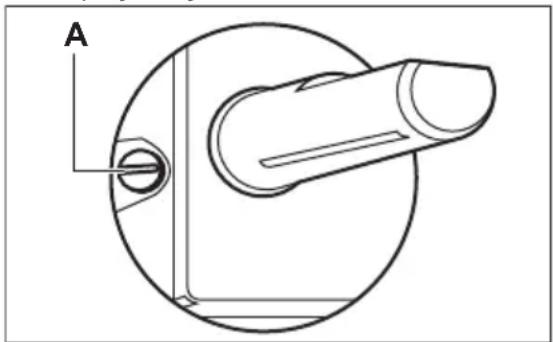

8.4 Minimum seviye ayarlaması

Brülörlerinin minimum seviyelerini ayarlamak için:

1. Brülörü ateşleyin.
2. Düğmeyi minimum pozisyonuna getirin.
3. Düğmeyi çıkarın.
4. İnce bir tornavida ile, baypas vidasının konumunu (dış başlık için A) ayarlayın.

• G20 20 mbar'lık doğal gazdan likit gaza dönüşüm yapıyorsanız, baypas vidasını sonuna kadar sıkın.
• likit gazdan G20 20 mbar doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/4 tur gevşetin.

UYARI!

Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

8.5 Elektrik bağlantısı

• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştuğundan emin olun.
• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerlerini kaldırabilecek uygun bir fiş ile birlikte kullanılması gerekir. Fişi doğru prize taktığınızdan emin olun.
• Her zaman doğru monte edilmiş, darbeye dayanıklı bir priz kullanın.
• Montajdan sonra elektrik fişine erişilebildiğinden emin olun.
• Cihazı kapatmak için elektrik kablosunu çıkarırken kablodan çekmeyin. Her zaman fişten tutarak çekin.
• Cihaz bir uzatma kablosu, adaptör veya çoklu priz üzerinden bağlıyken yangın riski vardır. Toprak bağlantısının standartlar ve yönetmelikler ile uyumlu olduğundan emin olun.
• Elektrik kablosunun 90°C üzerinde sıcaklığa çıkmasına izin vermeyin.

Mavi toprak kablosunu üzerinde "N" harfi bulunan terminale bağladığınızdan emin olun. Kahverengi (ya da siyah) faz kablosunu "L" harfli terminale bağlayın. Faz kablosunu her zaman bağlı tutun.

8.6 Bağlantı kablosu

Bağlantı kablosunu değiştirmek için yalnızca özel kablo veya eşdeğerde bir kablo kullanın. Kablo tipi: H03V2V2-FT90.

Kablo kesitinin gerilime ve çalışma sıcaklığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kablosundan yaklaşık 2 cm daha uzun olmalıdır.

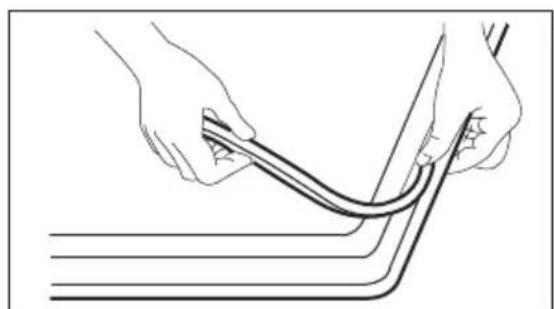

8.7 Ankastre Montaj

A) cihazla birlikte verilen conta B) cihazla birlikte verilen braketler

DİKKAT!

Cihazı sadece yüzeyi düz olan bir tezgaha yerleştirin.

8.8 Yerleştirme olanakları

Ocağın altına monte edilen panel, teknik servis işlemi gerektiğinde kolay erişim için kolayca çıkarılabilir olmalıdır.

Kapaklı mutfak ünitesi

A) Çıkarılabilir panel B) Bağlantılar için alan

Fırınlı mutfak ünitesi

Ocak ve fırının elektrik bağlantısı güvenlik nedeniyle ve fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapılmalıdır.

Derinlik 520 mm

9.2 Baypas çapları

OCAK BEKİ ∅ BAYPAS 1/100 mm

Hızlı 42

Yarı hızlı 32

Yardımcı 28

9.3 Diğer teknik veriler

TOPLAM GÜÇ:	Orijinal gaz basınci: G20 (2H) 20 mbar = 7,5 kW
	Gaz değişimi: G30/G31 (3B/P) 30/30 mbar = 545 g/saat
Elektrik beslemesi: 220-240 V ~ 50/60 Hz
Cihaz kategorisi: II2H3B/P
Gaz bağlantısı: G 1/2"
Cihaz sınıfı: 3

9.4 G20 20 mbar'lık DOĞAL GAZ için gazlı ocak bekleri

OCAK BEKİ NORMAL GÜÇ kW MİNİMUM GÜÇ kW ENJEKTÖR İŞAR-ETİ 1/100 mm
Hızlı 2,7	0,75 115
Yarı hızlı	1,9	0,45 96
Yardımcı	1,0	0,33 70

9.5 LPG G30/G31 30/30 mbar için gaz bekleri

OCAK BEKİ	NORMAL GÜÇ kW	MİNİMUM GÜÇ kW	ENJEKTÖR İŞARETİ 1/100 mm	NOMİNAL GAZ DEBİSİ g/sa.
Hızlı	2,7 0,75 86	196
Yarı hızlı	1,9 0,45 71	138
Yardımcı	1,0 0,33 50	73

10. ENERJI VERIMLILIĞI

10.1 EU 66/2014'e göre ürün bilgisi

Ürün kimliği EGT6342NOW
Ocağın türü Ankastre ocak
Gazlı ocak beki sayısı 4
Gazlı ocak beki başına enerji verimliliği (EE gas burner)	Sol arka - Hızlı 54.8%
	Sağ arka - Yarı-hızlı 61.2%
	Sol ön - Yardımcı ilgili değil
	Sağ ön - Yarı-hızlı 56.7%
Gazlı ocak enerji verimliliği (EE gas hob)	57.6%

EN 30-2-1: Gaz yakan ev pişirme cihazları - Parça 2-1: Rasyonel enerji kullanımı - Genel

10.2 Enerji tasarrufu

• Kullanmadan önce ocak beki ve ızgara desteklerinin doğru şekilde monte edildiğinden emin olun.
• Sadece, çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.
• Tencereyi ocak bekinin ortasına yerleştirin.
• Su kaynatırken sadece ihtiyacınız olan miktarda su kullanın.
• Mümkünse, kapakları her zaman pişirme kaplarının üzerine koyun.
• Kaptaki sıvı kaynamaya başladığında alevin şiddetini azaltarak sıvının yavaş yavaş kaynamaya devam etmesini sağlayın.
• Mümkünse düdüklü tencere kullanın. İlgili kullanım kılavuzuna başvurun.

11. TÜKETICININ SEÇIMLIK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici

veya ithalatçıya karşı da kullanılabilir. Bu fikradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip

etmeyeceği gibi hususlar dikkate alınır.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

2. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim

hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

1. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

12. ÇEVREYLE İLGİLİ BİLGİLER

Şu sembole sahip malzemeler geri dönüştürülebilir .Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı

olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

AEEE Yönetmeliğine Uygundur.

CE
