KULLANIM KILAVUZU EGW9353NOK ELECTROLUX

TR Ocak Kullanma Kılavuzu

iÇİNDEKİLER

1. GÜVENLIK BILGILERI....2
2. GÜVENLIK TALIMATLARI....4
3. ÜRÜN TANIMI....6
4. GÜNLÜK KULLANIM....8
5. İPUÇLARI VE YARARLI BILGILER....12
6. BAKIM VE TEMIZLIK....14
7. SORUN GIDERME....15
8. MONTAJ....16
9. TEKNIK BILGILER....18
10. ENERJI VERIMLILIĞI....18
11. TÜKETICININ SEÇIMLIK HAKLARI.... 19

SİZİ DÜŞÜNÜR

Bir Electrolux cihazı aldığınız için teşekkürler. Size onlarca yıllık profesyonel deneyim ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve sık bir ürün. Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz.

Electrolux'e hoş geldiniz.

Aşağıdakiler için web sitemizi ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın:

www.electrolux.com/webselfservice

Ürününüzü daha iyi servis için kaydedin:

www.registerelectrolux.com

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın:

www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ VE SERVİS

Orijinal yedek parça kullanılmasını tavsiye ederiz.

Yetkili Servis Merkezimizle iletişim sırasında, aşağıdaki verilerin bulunduğu kontrol edin: Model, PNC, Seri Numarası.

Bilgiler, bilgi etiketinde yazılıdır.

Uyarı / Dikkat-Güvenlik bilgileri

Genel bilgiler ve tavsiyeler

Çevre ile ilgili bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

1. ⚠️ GÜVENLIK BILGILERI

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montajın ve

kullanımın yaralanma ve hasara neden olması durumunda sorumluluk kabul etmez. Talimatları daha sonra da kullanmak için saklayın.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında talimat, gözetim veya bilgi verilmesi halinde 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamasına izin vermeyin.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun.
• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve evcil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcakır.
• Cihazda çocuk güvenliği kilidi varsa bu kilidi etkinleştirmenizi tavsiye ederiz.
• Temizlik ve bakımı, gözetim altında bulunmadıkları müddetçe çocuklar tarafından yapılmamalıdır.
• 3 yaşın altındaki çocuklar sürekli gözetim altında bulunmadıkları müddetçe cihazdan uzak tutulmalıdır.

1.2 Genel Güvenlik

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınır. Isıtıcı elemanlarına dokunmayın.
• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi kullanmayın.
• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangına neden olabilir.
• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın battaniyesi ile kapatın.
• Malzemeleri pişirme alanları üzerinde bırakmayın.

• Isınabileceklerinden dolayı ocak yüzeyleri üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.

• Cam seramik yüzeyin/cam yüzeyin çatlaması halinde, elektrik çarpması olasılığını engellemek için cihazı kapatın.
• Elektrik kablosunun zarar görmesi durumunda kablo, bir kazanın meydana gelmesine engel olmak için, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.

2. GÜVENLIK TALIMATLARI

2.1 Montaj

UYARI!

Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarına uyun.
• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Ağır olduğundan, cihazı taşırken daima dikkat edin. Her zaman güvenlik eldivenleri kullanın.
• Nemin kabarmaya neden olmasını önlemek için kesik yüzeyleri yalıtkan malzeme ile yalıtın.
• Cihazın altını buhar ve nemden koruyun.
• Cihazı kapının yakınına veya pencere altına monte etmeyin. Böylece, kapı ya da pencere açıldığında sıcak pişirme kaplarının cihazın üstünden düşmesini önleyin.
• Cihaz çekmecelerin üzerine takılmış ise, cihaz ile üst çekmece arasındaki boşluğun hava dolaşımı için yeterli olduğundan emin olun.
• Cihazın alt kısmı ısınabilir. Cihazın altına teması engelleyecek ısıya dayanıklı yanmaz bir panel koyduğunuzdan emin olun.

2.2 Elektrik Bağlantısı

UYARI!

Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.
  • Cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.
• Bilgi etiketindeki elektrik bilgilerinin elektrik beslemesine uygun olduğundan emin olun. Aksi durumda, bir elektrik teknisyenini arayın.
• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısınmasına neden olabilir.
• Doğru elektrik kablosunu kullanın.
• Elektrik bağlantılarının dolanmasını önleyin.
• Bir şok korumasının bulunduğundan emin olun.
• Kablo üzerinde gerilme azaltıcı kelepçe kullanın.
• Cihazı yakındaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini önleyin
• Priz çoğaltıcıları ve uzatma kabloları kullanmayın.
• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için

Yetkili Servisimize ya da bir elektrikçiye başvurun.

• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Fişi prize sadece montaj tamamlandıktan sonra takın. Montajdan sonra elektrik fişine erişilebildiğinden emin olun.
• Priz gevşemişse fişi takmayın.
• Cihazı kapatmak için elektrik kablosunu çıkarırken kablodan çekmeyin. Her zaman fişten tutarak çekin.
• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.
• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

2.3 Kullanım

UYARI!

Yaralanma, yanma ya da elektrik çarpması riski vardır.

• İlk kullanımdan önce tüm ambalajı, etiketleri ve koruyucu filmleri (varsa) çıkarın.
• Bu cihazı ev ortamında kullanın.
• Bu cihazın teknik özelliklerini değiştirmeyin.
• Havalandırma boşluklarının kapalı olmadığından emin olun.
• Cihazı çalışır durumdayken denetimsiz bırakmayın.
• Her kullanımdan sonra pişirme bölgesini "kapalı" konuma ayarlayın.
• Pişirme bölgelerinin üzerine çatal- bıçak veya tencere kapağı koymayın. Isınabilirler.
• Cihaz suyla temas halindeyken veya ıslak ellerle cihazı kullanmayın.
• Cihazı çalışma tezgahı veya eşya koyma yeri gibi kullanmayın.
• Cihazın yüzeyi çatlarsa, cihazın elektriğini hemen güç kaynağından

kesin. Bunun amacı elektrik çarpmasını önlemektir.

- Kızgın yağa yiyecek koyarken yağ sıçrayabilir.

UYARI!

Yangın ve yanık riski

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buhar çıkarabilirler. Yemeklerinizi pişirirken açık alevi ya da ısınmış nesneleri yağlardan uzak tutun.
• Çok sıcak yağdan çıkan buhar, anlık yanmaya neden olabilir.
• Yiyecek artıkları içerebilen kullanılmış yağ, ilk kez kullanılan yağa göre daha düşük sıcaklıklardayken yanabilir.
• Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.

UYARI!

Cihazın zarar görme riski vardır.

• Kontrol paneli üzerine sıcak pişirme kapları koymayın.
• Pişirme kaplarını kuruyana dek kaynatmayın.
• Nesnelerin ya da pişirme kaplarının cihaz üzerine düşmesine izin vermeyin. Yüzey zarar görebilir.
• Pişirme bölgelerini, üzerindeki pişirme kapları boşken veya üzerinde pişirme kabı yokken kullanmayın.
• Cihazın üzerine alüminyum folyo koymayın.
• Dökme demir, alüminyum ya da alt kısımları hasarlı pişirme kapları, cam / cam seramiğin çizilmesine yol açabilir. Ocak bölmesindeki nesnelerin yerini değiştirirken bu nesneleri daima kaldırın.
• Bu cihaz sadece pişirme amaçlıdır. Oda ısıtma gibi başka amaçlarla kullanılmamalıdır.

2.4 Bakım ve temizlik

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin.

www.electrolux.com6

• Bakım öncesi cihazın elektrik beslemesini kesiniz.
• Cihazı temizlemek için su spreyi ve buhar kullanmayın.
• Cihazı yumuşak, nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözücüleri veya metal cisimleri kullanmayın.

2.5 Elden çıkarma

UYARI!

Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağınıza ilişkin bilgi için belediyenize başvurun.
• Cihazın fişini prizden çekin.
• Elektrik kablosunu kesin ve atın.

2.6 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun.
• Sadece orijinal yedek parçalar kullanın.

Üretici / İhracatçı :

3. ÜRÜN TANIMI

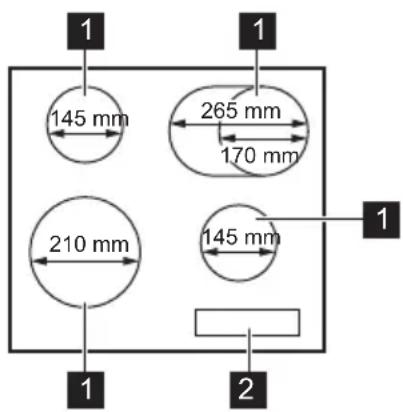

3.1 Pişirme yüzeyi düzeni

ELECTROLUX APPLIANCES AB BUSINESS SECTOR EMA-EMEA (SEE) ST GÖRANSGATAN 143 SE-105 45 STOCKHOLM

SWEDEN

TEL: [phone]

FAX: [phone]

www.electrolux.com

İthalatcı: Electrolux A.Ş

Tarlabası Cad. No:35 34435-Taksim-Beyoğlu_Istanbul

Electrolux tüketici danışma merkezi: 0850 250 35 89

www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

1 Pişirme bölgesi
2 Kontrol paneli

3.2 Kontrol paneli düzeni

Cihazı çalıştırmak için sensör alanlarını kullanın. Gösterge ekranları, göstergeler ve sesler hangi fonksiyonların çalışmakta olduğunu bildirir.

	Sen-sör alanı	Fonksiyon Açıklama
1	➊	AÇIK / KAPALI Ocağı etkinleştirmek ve devre dışı bırakmak içindir.
2	➌	Kilitleme / Çocuk Güvenlik Kilidi	Kontrol panelini kilitlemek / kilidini açmak içindir.
3	STOP+GO	STOP+GO Fonksiyonu etkinleştirmek ve devre dışı bırakmak içindir.
4	➎	Hob ^2 Hood Fonksiyonun manuel modunu etkinleştirmek ve devre dışı bırakmak içindir.
5	- Isı ayarı gösterge ekranı Isı ayarını göstermek içindir.
6	- Pişirme bölgeleri zamanlayıcı göstergeleri	Saati hangi bölge için ayarladığınızı göstermek içindir.
7	- Zamanlayıcı göstergesi Zamanı dakika cinsinden göstermek içinde.
8	➎	- Dış halkayı etkinleştirmek ve devre dışı bırakmak içindir.
9	➎	- Pişirme bölgesini seçmek içindir.
10	+/-	- Süreyi artırmak veya azaltmak içindir.
11	A	Otomatik Isıtma	Fonksiyonu etkinleştirmek ve devre dışı bırakmak içindir.
12	- Kontrol çubuğu	Isı ayarını yapmak içindir.

3.3 Isı ayarı göstergeleri

Gösterge Ekranı Açıklaması
	Pişirme bölgesi devre dışı.
	Pişirme bölgesi çalışıyor.
	STOP+GO fonksiyonu çalışıyor.
	Otomatik Isıtma fonksiyonu çalışıyor.
	Bir arıza vardır.
	OptiHeat Control (3 adımlı Kalan sıcaklık göstergesi) : pişirme devam ediyor / sıcak tutma / kalan sıcaklık.
	Kilitleme / Çocuk Güvenlik Kilidi fonksiyonu çalışıyor.
	Otomatik Kapanma fonksiyonu çalışıyor.

3.4 OptiHeat Control (3 adımlı Kalan sıcaklık göstergesi)

UYARI!

E / 7 Atıl isıdan dolayı

yanma riski mevcuttur.

Gösterge, atıl isının

seviyesini gösterir.

4. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

4.1 Etkinleştirme ve devre dışı bırakma

Ocağı etkinleştirmek veya devre dışı bırakmak için ⏻ tuşuna 1 saniye süreyle basın.

4.2 Otomatik Kapanma

Fonksiyon, aşağıdaki durumlarda ocağı otomatik olarak devre dışı bırakır:

• tüm pişirme bölgeleri kapalı olduğunda,
• ocağı açtıktan sonra ısı ayarını yapmadığınızda,

- kontrol paneli üzerine 10 saniyeden daha uzun süre bir şey (tava, bez vb.) koyduğunuzda ya da döktüğünüzde. Bir sesli sinyal duyulur ve ocak devre dışı bırakılır. Nesneyi kaldırın veya kontrol panelini temizleyin.

- bir pişirme bölgesini kapamadığınızda veya ısı ayarını değiştirmediğinizde. Bir süre sonra yanar ve ocak devre dışı kalır.

İsı ayarı ve ocağın devre dışı bırakılmasından sonraki zaman arasındaki ilişki:

Isı ayarı Ocak, sıralanan süreden sonra devre dışı kalır:
u, 1 - 3	6 saat

Isı ayarı Ocak, sıralanan süreden sonra devre dışı kalır:

4 - 7 5 saat

8 - 9 4 saat

10 - 14 1,5 saat

4.3 Isi ayarı

Isı ayarını yapmak ya da değiştirmek için:

Doğru ısı ayarındaki kontrol çubuğuna dokunun ya da doğru ısı ayarına ulaşana kadar parmağınızı kontrol çubuğu üzerinde hareket ettirin.

4.4 Dış halkaları etkinleştirme ve devre dışı bırakma

Pişirme yüzeyini pişirme kaplarının boyutlarına göre ayarlamanız mümkündür.

Sensör alanının kullanımı:

Dış halkayı etkinleştirmek için: Sensör alanına dokunun. Gösterge yanar.

Dış halkayı devre dışı bırakmak için: Gösterge sönene kadar sensör alanına dokunun.

4.5 Otomatik Isıtma

Bu fonksiyonu etkinleştirdiğinizde, gereken ısı ayarına daha kısa sürede ulaşabilirsiniz. Fonksiyon belirli bir süre için en yüksek ısı ayarına yükselir ve ardından doğru ısı ayarına düşer.

Fonksiyonu etkinleştirmek için pişirme bölgesinin soğuk olması gerekir.

Fonksiyonu bir pişirme bölgesinde etkinleştirmek için: A sembolüne dokunun (Ryanar). Hemen doğru ısı

ayarına dokunun. 3 saniye sonra ☐ yanar.

Fonksiyonu devre dışı bırakmak için: Isı ayarını değiştirin.

4.6 Zamanlayıcı

Geri Sayım Zamanlayıcısı

Sadece tek sefer için, pişirme bölgesinin ne kadar süreyle çalışacağını ayarlamak amacıyla bu fonksiyonu kullanın.

Önce pişirme bölgesini, sonra fonksiyonu ayarlayın. Isı ayarını, fonksiyonu ayarlamadan önce veya ayarladıktan sonra yapabilirsiniz.

Pişirme bölgesini ayarlamak için:

Gerekli pişirme bölgesinin göstergesi yanıncaya kadar ⚠ tuşuna arka arkaya dokunun.

Fonksiyonu etkinleştirmek için:

Zamanlayıcının tuşuna dokunarak zamanı ayarlayın (00 - 99 dakika). Pişirme bölgesinin gösterge ışığı yavaş bir şekilde yanıp sönmeye başladığında, geri sayım başlar.

Kalan süreyi görmek için: İle

pişirme bölgesini ayarlayın. Pişirme bölgesinin göstergesi daha hızlı yanıp sönmeye başlar. Gösterge ekranında kalan süre görüntülenir.

Saat ayarını yapmak için: ⏻ le pişirme bölgesini ayarlayın. veya tuşuna dokunun.

Fonksiyonu devre dışı bırakmak için:

ile pişirme bölgesini ayarlayın ve tuşuna dokunun. Kalan süre 00 değerine doğru geri saymaya başlar. Pişirme bölgesinin göstergesi söner.

Zaman sona erdiğinde ses duyulur ve 00 yanıp söner. Pişirme bölgesi devre dışı kalır.

Sesi durdurmak için: ① tuşuna dokunun.

CountUp Timer (Sayım zamanlayıcısı)

Pişirme bölgesinin ne kadar süre çalışacağını izlemek için bu fonksiyonu kullanabilirsiniz.

Pişirme bölgesini ayarlamak için:

Gerekli pişirme bölgesinin göstergesi yanıncaya kadar ①tuşuna arka arkaya dokunun.

Fonksiyonu etkinleştirmek için:

Zamanlayıcının — tuşuna dokunun. UP yanar. Pişirme bölgesinin göstergesi daha yavaş yanıp sönmeye başladığında, sayım başlar. Gösterge ekranı UP ve geçen zaman (dakika) arasında geçiş yapar.

Pişirme bölgesinin ne kadar süre

çalışacağını izlemek için: İle pişirme bölgesini ayarlayın. Pişirme bölgesinin göstergesi daha hızlı yanıp sönmeye başlar. Ekranda, bölgenin ne kadar süre çalıştığı gösterilir.

Fonksiyonu devre dışı bırakmak için:

ile pişirme bölgesini ayarlayın ve +

ya da tuşuna dokunun. Pişirme bölgesinin göstergesi söner.

Mekanik Zaman Ayarı

Ocak etkinleştirildiğinde ve pişirme bölgeleri çalışmadığında (ısıtma ayarı ekranında ☐ gösterilir) bir Zaman Ayarı olarak bu fonksiyonu kullanabilirsiniz.

Fonksiyonu etkinleştirmek için: ⏻

tuşuna dokunun. Zamanı ayarlamak için zamanlayıcının veya tuşlarına dokunun. Zaman sona erdiğinde ses duyulur ve 00 yanıp söner.

Sesi durdurmak için: ① tuşuna dokunun.

Fonksiyonun pişirme bölgelerinin çalışması üzerinde herhangi bir etkisi yoktur.

4.7 STOP+GO

Bu fonksiyon, çalışan pişirme bölgelerinin tümünü en düşük sıcaklık ayarına getirir.

Fonksiyon çalışırken, ısı ayarını değiştiremezsiniz.

Fonksiyon zamanlayıcı fonksiyonlarını durdurmaz.

Fonksiyonu etkinleştirmek için: tuşuna dokunun STOP + GO yanar.

Fonksiyonu devre dışı bırakmak için: STOP tuşuna dokunun. Önceki ısı ayarı gelir.

4.8 Kilitleme

Pişirme bölgeleri çalışırken kontrol panelini kilitleyebilirsiniz. Bu, ısı ayarının kazara değiştirilmesini engeller.

Öncelikle ısı ayarını yapın.

Fonksiyonu etkinleştirmek için: tuşuna dokunun. 4 saniye boyunca yanar. Zamanlayıcı açık kalır.

Fonksiyonu devre dışı bırakmak için: tuşuna dokunun. Önceki ısı ayarı gelir.

Ocağı devre dışı biraktığınızda, bu fonksiyonu da devre dışı bırakırsınız.

4.9 Çocuk Güvenlik Kilidi

Bu fonksiyon ocağın kazara çalışmasını önler.

Fonksiyonu etkinleştirmek için: ⓣ ile ocağı etkinleştirin. Isı ayarı yapmayın. ⚠ tuşuna 4 saniye dokunun. ∥ yanar. ⏱ ile ocağı devre dışı bırakın.

Fonksiyonu devre dışı bırakmak için:

① ile ocağı etkinleştirin. Isı ayarı yapmayın. ➤ tuşuna 4 saniye dokunun. ⑥ yanar. ⓣ ile ocağı devre dışı bırakın.

Fonksiyonu yalnızca bir pişirme süresi için etkisiz kılmak için: ①le ocağı etkinleştirin. İyanar. Tuşuna 4 saniye dokunun. Isı ayarını 10 saniye içerisinde ayarlayın. Ocağı

çalıştırabilirsiniz. Ocağı tuşu ile devre dışı bıraktığınızda fonksiyon tekrar çalışır.

4.10 OffSound Control (Seslerin devre dışı bırakılması ve etkinleştirilmesi)

Ocağı kapatın. ① tuşuna 3 saniye dokunun. Ekran yanıp söner. ② tuşuna 3 saniye dokunun. ③ veya yarar. Aşağıdaki ayarlar arasından seçim yapmak için zamanlayıcının + tuşuna dokunun:

• -ses kapalı
• -ses açık

Seçimini onaylamak için, ocağın otomatik olarak devre dışı kalmasını bekleyin.

Fonksiyon Ⓥ olarak ayarlandığında, cihazın seslerini yalnızca şu durumlarda duyabilirsiniz:

• tusuna dokunduğunuzda
  • Mekanik Zaman Ayarı geri sayım yapar
• Geri Sayım Zamanlayıcısı geri sayım yapar
• kontrol paneli üzerine bir şey koyduğunuzda.

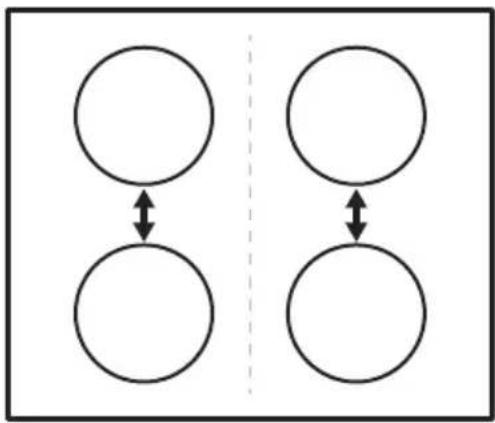

4.11 Güç yönetimi fonksiyonu

• Pişirme bölgeleri, ocaktaki fazın konumu ve sayısına göre gruplanır. Resme bakın.
• Her faz, en fazla 3700 W elektrik yüklemesine sahiptir.
• Fonksiyon, aynı faza bağlı olan pişirme bölgeleri arasında gücü dağıtır.
• Tek bir faza bağlı olan pişirme bölgelerinin toplam elektrik yüklemesi 3700 W'yi aştığında, fonksiyon devreye girer.
• Fonksiyon, aynı faza bağlı olan pişirme bölgelerine giden gücü azaltır.
• Azaltılmış bölgelerin ısıtma ayarı gösterge ekranı iki seviye arasında değişir.

4.12 Hob ^2 Hood

Bu, ocağı özel bir davlumbaza bağlayan, gelişmiş otomatik bir fonksiyondur. Hem Ocak hem de davlumbaz kızıl — ötesi sinyal iletişimcisine sahiptir. Fanın hızı, ocaktaki en sıcak pişirme kabının mod ayarı ve sıcaklığına göre otomatik olarak belirlenir. Fanı, ocaktan manuel olarak çalıştırabilirsiniz.

Davlumbazların çoğunluğunda, uzaktan bağlantı sistemi varsayılan ayarı devre dışıdır. Fonksiyonu kullanmadan önce etkinleştirin. Daha fazla bilgi için davlumbaz kullanma kılavuzuna bakın.

Fonksiyonu otomatik olarak kullanma

Fonksiyonu otomatik olarak kullanmak için otomatik modu H1'den H6'ya ayarlayın. Ocak varsayılan olarak H5'e ayarlıdır. Ocağı her çalıştırışınızda, davlumbaz tepki verir. Ocak, pişirme kabının sıcaklığını ölçer ve otomatik olarak fan hızını ayarlar.

Otomatik modlar

Otomatik ışık	Kayna-ma1)	Kızart-ma2)
H0 Modu	Kapalı Kapalı Kapalı
H1 Modu	Açık Kapalı Kapalı
H2 Modu3)	Açık Fan hızı1	Fan hızı1
H3 Modu	Açık Kapalı Fan hızı	1
H4 Modu	Açık Fan hızı	Fan hızı
	1	1
H5 Modu	Açık Fan hızı	Fan hızı
	1	2
H6 Modu	Açık Fan hızı	Fan hızı
	2	3

1) Ocak kaynatma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir.
2) Ocak kızartma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir.
3) Bu mod, fanı ve ışığı etkinleştirir ve sıcaklığa bağlı değildir.

Otomatik modu değiştirme

1. Cihazı devre dışı bırakın.
2. ① tuşuna 3 saniye dokunun. Ekran yanıp söner
3. ☐ tuşuna 3 saniye dokunun.
4. ⏻ tuşuna açılana kadar birkaç defa dokunun.
5. Otomatik modu seçmek için, zamanlayıcının + tuşuna dokunun.

Davlumbazı, doğrudan davlumbaz panelinden çalıştırmak için fonksiyonun otomatik modunu devre dışı bırakın.

Pişirmeyi tamamlayıp ocağı söndürdüğünüzde davlumbaz, bir süre daha çalışmaya devam edebilir. Bu süreden sonra sistem fanı otomatik olarak devre dışı bırakır ve fanı yanlışlıkla etkinleştirmenizi 30 saniye boyunca engeller.

5. İPUÇLARI VE YARARLI BILGILER

UYARI!

Güvenlik bölümlerine bakın.

Fan hızını manuel olarak çalıştırma

Fonksiyonu manuel olarak da kullanabilirsiniz. Bunun için ocak etkin durumdayken, tuşuna dokunun. Bu, fonksiyonu otomatik çalıştırmayı devre dışı bırakır ve fan hızını manuel olarak değiştirmenize olanak sağlar. tuşuna bastığınızda fan hızını bir kademe artırırsınız. En yüksek hız ayarına ulaştıktan sonra tuşuna tekrar basarak, hız ayarını 0 konumuna getirip davlumbazı kapatabilirsiniz. Fanı tekrar fan hızı 1 seviyesinde çalıştırmak için tuşuna dokunun.

Fonksiyonun otomatik çalıştırılmasını etkinleştirmek için, ocağı devre dışı bırakın ve sonra tekrar etkinleştirin.

Işığı açmak

Ocağı her çalıştırdığınızda, ışığı da otomatik olarak çalışacak şekilde ayarlayabilirsiniz. Bunu yapmak için, otomatik modu H1'den H6'ya ayarlayın.

Davlumbaz ışığı, ocağın kapatılmasından 2 dakika sonra devre dışı bırakılır.

5.1 Pişirme kapları

Pişirme kaplarının tabanı mümkün olduğunca kalın ve düz olmalıdır.

Emaye çelikten yapılma veya tabanı alüminyum ya da bakır olan pişirme kapları, cam seramik yüzey üzerinde renk değişimine neden olabilir.

zamanlayıcısının sesli sinyalinden önce kapanır. Çalışma süresindeki farklılık, pişirme işleminin uzunluğuna ve ısı ayarı seviyesine bağlıdır.

5.3 Pişirme uygulamalarına yönelik örnekler

Tablodaki bilgiler sadece yol gösterme amaçlıdır.

5.2 Öko Timer (Eko Zamanlayıcı)

Enerji tasarrufu amacıyla, pişirme bölgesinin ısıtıcısı, geri sayım

Isı ayarı Aşağıdakiler için: Süre		Tavsiyeler (dk.)
- 1	Pişmiş yemeği sıcak tutma. gerek-tiği ka-dar	Pişirme kabını kapakla ka-patın.
1 - 3 Holandez sosu, eritme: tere-yağ, çikolata, jöle.		5 - 25 Ara sıra karıştırın.
1 - 3 Katılaştırma: yumuşak omlet-ler, pişmiş yumurtalar.		10 - 40 Kapağı kapalı olarak pişirin.
3 - 5 Pirinçli ve sütlü yemekleri ha-fif ateşte pişirme, hazır ye-mekleri ısıtma.		25 - 50 Pirincin en az iki katı kadar su ekleyin, sütlü yemekleri pişirme süresinin yarısında karıştırın.
5 - 7 Sebze, balık, et buğulama. 20 - 45 Birkaç yemek kaşığı su ekle-yin.
7 - 9 Patates buğulama. 20 - 60 750 g patates için maks. 1⁄4 litre su kullanın.
7 - 9 Çok miktarda yemek, güveç ve çorbalar pişirme.		60 - 150	En fazla 3 litre sıvı ve diğer malzemeler.
9 - 12 Hafif kızartma: Tavalar, dana eti yemekleri, pirzolalar, köf-teler, soslar, karaciğer, me-yane, yumurta, pan kek, lok-ma tatlısı.		gerek-tiği ka-dar	Sürenin yarısı dolduğunda çevirin.
12 - 13 Ağır kızartma, fırında baha-ratlı patates, fileto biftek, bif-tek.		5 - 15 Sürenin yarısı dolduğunda çevirin.

Isı ayarı Aşağıdakiler için: Süre

Tavsiyeler

(dk.)

14 Su kaynatma, makarna pişirme, et kavurma (tas kebabı, rosto), bol yağlı patates kızartmaları.

5.4 Hob ^2 Hood fonksiyonuna ilişkin ipuçları ve yararlı bilgiler

Ocağı aşağıdaki fonksiyonla çalıştırdığınızda:

• Davlumbaz panelini doğrudan güneş ışığından koruyun.
• Davlumbaz paneline halojen ışık tutmayın.
• Ocak panelinin üstünü örtmeyin.

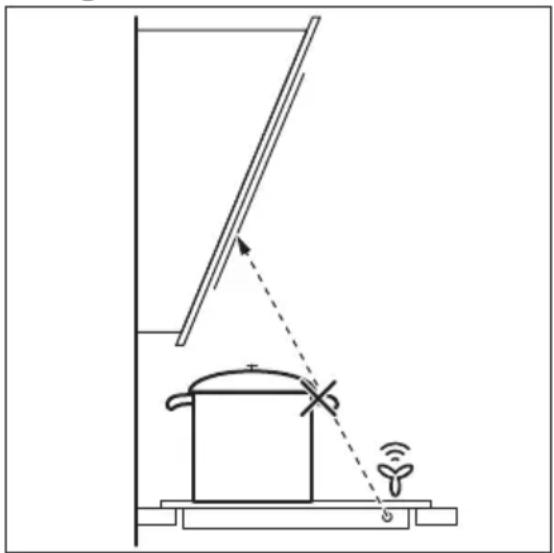

• Ocak ve davlumbaz arasındaki sinyali kesintiye uğratmayın (örneğin el veya pişirme kabı kolu ile). Şekle bakın. Şekildeki davlumbaz sadece örnek niteliğindedir.

Diğer uzaktan kumandalı cihazlar sinyali engelleyebilir. Sinyalin engellenmemesi için ocak ile aynı anda diğer cihazların kumandasını kullanmayın.

Hob ^2 Hood fonksiyonlu davlumbazlar

Bu fonksiyonla çalışan davlumbazların tam listesini tüketici web sitemizde bulabilirsiniz. Bu fonksiyonla çalışan Electrolux davlumbazlar, sembolüne sahip olmalıdır.

6. BAKIM VE TEMIZLIK

UYARI!

Güvenlik bölümlerine bakın.

6.1 Genel bilgiler

• Her kullanımdan sonra ocağı temizleyin.
• Daima temiz tabanlı pişirme kapları kullanın.
• Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, ocağın çalışması üzerinde etkisi yoktur.

- Ocak yüzeyi için uygun bir temizlik maddesi kullanın.

- Cam için özel bir raspa kullanın.

6.2 Ocağın temizlenmesi

- Şunları bekletmeden temizleyin: eriyen plastik, plastik folyo ve şeker içeren yiyecekler. Aksi halde ocak hasar görebilir. Özel raspayı camın üzerine dar bir açıyla koyup, bıçağını yüzeyin üzerinde kaydırın.

- Ocak yeterince soğuduktan sonra şunları çıkarın: kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocağı nemli bir bezle

ve aşındırıcı olmayan deterjanla temizleyin. Temizlik sonrasında, ocağı yumuşak bir bezle kurulayın.

7. SORUN GIDERME

UYARI!

Güvenlik bölümlerine bakın.

7.1 Servisi aramadan önce...

Problem Muhtemel neden Çözüm
Ocağı açamadınız veya çalıştıramadınız.	Ocak, elektrik beslemesine bağlanmamıştır ya da elektrik bağlantısı doğru şekilde yapılmamıştır.	Ocağın elektrik beslemesi-ne doğru bir şekilde bağlı olup olmadığını kontrol edin. Bağlantı diyagramına bakın.
Sigorta atmıştır. Arızaya, sigortanın neden		olup olmadığını kontrol edin. Sigortanın tekrar tek-rar atması halinde, kalifiye bir elektrikçiye danışın.
Ocağı tekrar açın ve 10 sa-		niyeden daha kısa bir süre içinde ısı ayarını yapın.
Aynı anda 2 veya daha fazla sensör alanına do-kunmuş olabilirsiniz.		Sadece tek bir sensör ala-nına dokunun.
STOP+GO fonksiyonu çalı-şıyor.		"Günlük kullanım" bölümü-ne bakın.
Kontrol paneli üzerinde su veya yağ lekeleri olabilir.		Kontrol panelini temizleyin.
Bir sesli sinyal duyuluyor ve ocak devre dışı kalıyor. Ocak devre dışı kalırken sesli bir sinyal duyuluyor.	Bir veya daha fazla sensör alanının üzerine bir şey koymuş olabilirsiniz.	Sensör alanlarının üzerindeki nesneyi kaldırın.
Ocağı devre dışı kalır.	Sensör alanı üzerine bir şey konulmuştur.	Sensör alanının üzerindeki nesneyi kaldırın.
Kalan sıcaklık göstergesi görüntülenmiyor.	Bölge, sadece kısa bir sü-reliğine çalıştırıldığı için sı-cak olmayabilir.	Bölge, ısınacak kadar uzun süre çalıştırıldıysa, Yetkili Servis Merkezi'ni arayın.
Hob ^2 Hood fonksiyonu ça-lışmıyor.	Kontrol panelini kapatmış-sınızdır.	Kontrol paneli üzerindeki nesneyi kaldırın.
Otomatik Isıtma fonksiyonu çalışmıyor.	Bölge sıcakır. Bölgeyi yeterince soğutun.
En yüksek ısı ayarı seçil-miştir.	En yüksek ısı ayarı fonksiyon ile aynı güce sahiptir.
Dış halka etkinleştirilemiyor.	Önce iç halkayı etkinleştirin.
Çoklu bölge üzerinde koyu bir alan var.	Çoklu bölge üzerinde koyu bir alanın bulunması normal bir durumdur.
Isı ayarı iki seviye arasında değişiyor.	Güç yönetimi fonksiyonu çalışıyor.	"Günlük kullanım" bölümü ne bakın.
Sensör alanları ısınıyor. Pişirme kapları çok büyüktür veya kontrollerin çok yakınına yerleştirilmiştir.	Mümkünse büyük pişirme kaplarını arka bölgelere koyun.
Panel sensör alanlarına dokunulduğunda sinyal gelmiyor.	Sinyaller devre dışı bırakılmıştır.	Sinyalleri etkinleştirin."Günlük kullanım" bölümü ne bakın.
yanar.	Otomatik Kapanma çalışıyor.	Ocağı kapatın ve yeniden çalıştırın.
yanar.	Çocuk Güvenlik Kilidi veya Kilitleme fonksiyonu çalışıyor.	"Günlük kullanım" bölümü ne bakın.
ve bir numara görüntüleniyor.	Ocakta bir hata oluşmuştur.	Ocağın elektrik beslemesini bir süreliğine kesin. Sigortanın evin elektrik sistemi ile bağlantısını kesin.Tekrar bağlayın. Eğertekrar yanarsa, Yetkili Servisi arayın.

7.2 Bir çözüm bulamadığınızda...

Sorunu gideremediğiniz takdirde, satıcınıza veya bir Yetkili Servise başvurun. Bilgi etiketindeki bilgileri verin. Cam seramik için üç haneli harf kodunu (cam yüzeyin köşesindedir) verin ve yanan hata mesajını belirtin. Ocağı doğru

şekilde çalıştırdığınızdan emin olun. Eğer ocağı yanlış şekilde çalıştırmışsanız, servis teknisyeni veya satıcı tarafından sağlanan servis, garanti süresi içerisinde dahi ücretsiz olmayacaktır. Yetkili Servis ve garanti koşulları ile ilgili talimatlar garanti kitapçığında bulunmaktadır.

8. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

8.1 Montaj öncesi

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır.

Seri numarası ......

8.2 Ankastre ocaklar

Ankastre ocakları sadece standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın.

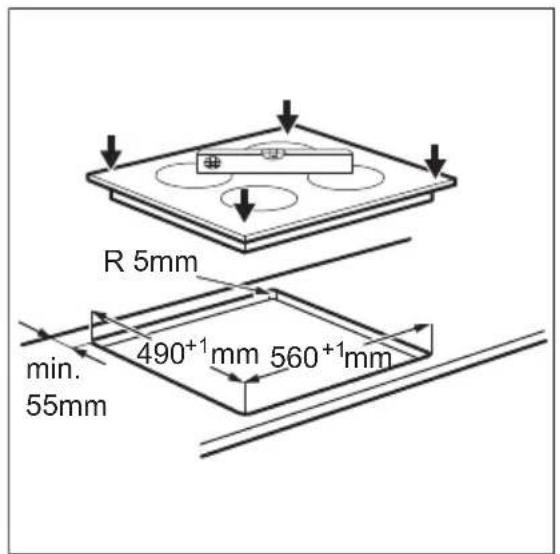

8.4 Montaj

8.3 Bağlantı kablosu

• Ocak, bir bağlantı kablosuyla birlikte verilir.
• Hasarlı elektrik kablosunu değiştirdiğinizde, aşağıdaki (veya daha yüksek) elektrik kablo türünü kullanın: H05BB-F T min 90°C. Yetkili servis ile irtibata geçin.

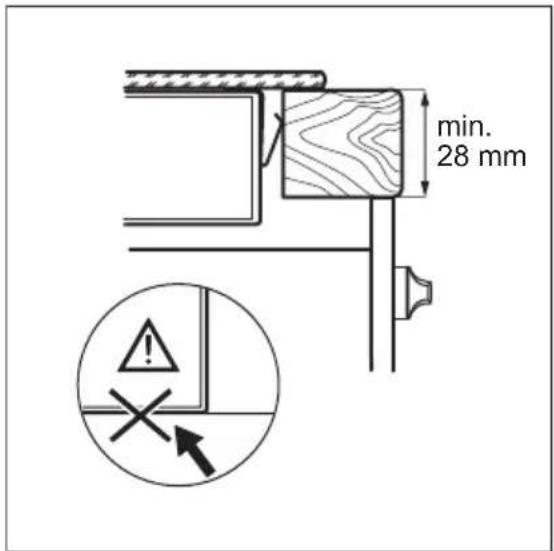

Bir koruma kutusu kullanıyorsanız (ek bir aksesuar), ocağın hemen altında bulunan koruyucu taban gerekli değildir. Koruma kutusu aksesuarı bazı ülkelerde mevcut olmayabilir. Lütfen yerel satıcınızla irtibata geçin.

Ocağı bir fırın üzerine kurmanız durumunda bu koruma kutusunu kullanamazsınız.

9. TEKNIK BILGILER

9.1 Bilgi etiketi

Model EHF65451FK PNC 949 596 413 00

Tür 58 HAD R1 AO 220 - 240 V 50 - 60 Hz

Alman Mali

Seri No 6.4 kW

ELECTROLUX

9.2 Pişirme bölgelerinin teknik özellikleri

Pişirme bölgesi	Nominal Güç (Maks. ısı ayarı) [W]	Pişirme bölgesinin çapı [mm]
Sol ön 3000 210
Sol arka 1600 145
Sağ ön 1600 145
Sağ arka 1800 / 2800 170 / 265

Mümkün olan en iyi pişirme sonuçlarını elde etmek için pişirme bölgesinin

çapından daha büyük olmayan pişirme kapları kullanın.

10. ENERJI VERIMLILIĞI

10.1 AB 66/2014'e göre ürün bilgileri

Ürün kimliği EHF65451FK
Ocak tipi Ankastre Ocak
Pişirme bölgesi sayısı 4
Isıtma teknolojisi Radyan Isıtıcı
Dairesel pişirme bölgele-rinin çapı (∅)	Sol ön	21,0 cm
	Sol arka	14,5 cm
	Sağ ön	14,5 cm
Dairesel olmayan pişirmebolgesinin uzunluğu (U)ve genişliği (G)	Sağ arka U 26,5 cm	G 17,0 cm
Pişirme bölgesi başınaenerji tüketimi (EC elec-tric cooking)	Sol ön	191,4 Wh / kg
	Sol arka	189,1 Wh / kg
	Sağ ön	189,1 Wh / kg
	Sağ arka	178,4 Wh / kg
Ocağının enerji tüketimi(EC electric hob)	187,0 Wh / kg

EN 60350-2 - Elektrikli pişirme cihazları - Bölüm 2: Ocaklar - Performans ölçüm yöntemi

10.2 Enerji tasarrufu

Aşağıdaki tavsiyelere uyarak yemek pişirme sırasında enerji tasarrufu yapabilirsiniz.

• Su ısıttığınızda yalnız ihtiyacınız olan kadarını kullanın.

• Mümkünse, kapakları her zaman pişirme kaplarının üzerine koyun.

• Pişirme bölgesini çalıştırmadan önce pişirme kabını üzerine koyun.

• Pişirme kabının tabanı pişirme bölgesi ile aynı çapta olmalıdır.
• Daha küçük olan pişirme kaplarını daha küçük pişirme bölgelerine koyun.
• Pişirme kaplarını doğrudan pişirme bölgesinin merkezine koyun.
• Yiyeceği sıcak tutmak veya eritmek için atıl ısıyı kullanın.

11. TÜKETICININ SEÇIMLIK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;
   a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
   b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
   c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
   d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici

veya ithalatçıya karşı da kullanılabilir. Bu fikradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip

etmeyeceği gibi hususlar dikkate alınır.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

2. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim

hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

1. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

12. ÇEVREYLE İLGİLİ BİLGİLER

Şu sembole sahip malzemeler geri dönüştürülebilir. Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı

olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

AEEE Yönetmeliğine Uygundur.

CE
