• – Uvoľnite štyri malé skrutky 23 vo vložke zástrčky 21 a za- strčte koncovku hnedej žily L1 do zdierky L1, koncovku modrej žily L2 do zdierky L2, koncovku čiernej žily L3 do zdierky L3, a napokon aj koncovku zeleno-žltej žily do zdierky ochranného kontaktu . – Štyri malé skrutky 23 vo vložke zástrčky 21 opäť dobre za- skrutkujte, aby ste všetky štyri žily zafixovali. –Odľahčovací držiak 20 potom dobre upevnite priskrutko- vaním okolo celej prívodnej elektrickej šnúry, aby neboli káblové koncovky žíl vystavené zaťaženiu v ťahu. – Vložku zástrčky 21 opäť zasuňte do telesa zástrčky CEE 24 a obe skrutky 22 opäť dobre zaskrutkujte. – Potom prekontrolujte správnu funkciu ochranného vodiča. – Zástrčku CEE 24 vysokofrekvenčného ručného elektrického náradia zastrčte do pripájacej zásuvky meniča frekvencie. Teraz môžete pripojiť menič frekvencie na elektrickú sieť. Postup pripojenia meniča frekvencie na elektrickú sieť nájde- te v Návode na používanie meniča frekvencie. Potom prekontrolujte smer otáčania náradia! Kontrola smeru otáčania Smer otáčania brúsneho vretena sa musí zhodovať so sme- rom šípky vyobrazenej na hlave ručného elektrického náradia. Ak sa pri prvom zapnutí otáča brúsne vreteno nesprávnym smerom (pozri „Zapnutie a vypnutie ručného elektrického ná- radia“, strana 242) treba ručné elektrické náradie okamžite vypnúť a odpojiť ho od napájania elektrickým prúdom. – Uvoľnite znova obe skrutky 22, a vytiahnite vložku zástrč- ky 21 opäť z telesa zástrčky CEE 24. – Uvoľnite káblové koncovky hnedej a čiernej žily zo zdierok. – Zasuňte potom káblovú koncovku čiernej žily L3 do zdierky L1 a káblovú koncovku hnedej žily L1 do zdierky L3. Platí pre nasledujúce typy: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 241 Wednesday, November 2, 2016 4:43 PM242 | Slovensky 1 609 92A 36G | (2.11.16) Bosch Power Tools – Štyri malé skrutky 23 vo vložke zástrčky 21 opäť dobre za- skrutkujte, aby ste všetky štyri žily zafixovali. – Vložku zástrčky 21 opäť zasuňte do telesa zástrčky CEE 24 a obe skrutky 22 opäť dobre zaskrutkujte. – Potom prekontrolujte správnu funkciu ochranného vodiča. – Náradie potom opäť pripojte na zdroj elektrickej energie. Prevádzka Uvedenie do prevádzky Napätie a frekvencia zdroja elektrického prúdu sa mu- sia zhodovať s údajmi na typovom štítku ručného elek- trického náradia. Pred použitím brúsne nástroje vždy skontrolujte. Brús- ny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte s nástrojom skúšobný chod bez zaťaženia v trvaní minimálne 1 minúty. Nepoužívaj- te žiadne brúsne nástroje, ktorú sú poškodené, neok- rúhle alebo vibrujúce. Poškodené brúsne nástroje sa mô- žu pri práci sa môžu roztrhnúť a môžu spôsobiť poranenie. Vypínač 1 dajte do polohy „VYP“ v tom prípade, keď ručné elektrické náradie prestane odrazu pracovať, ho- ci sa vypínač nachádza v polohe „ZAP“. Tým zabránite opätovnému nekontrolovanému rozbehnutiu náradia. Skontrolujte napájanie elektrickou energiou (pozri „Prípoj- ka na zdroj elektrického prúdu“, strana 241), ešte pred- tým, ako ručné elektrické náradie opätovne spustíte. Najprv vždy pripájajte vysokofrekvenčné ručné elek- trické náradie na menič frekvencie, predtým ako menič frekvencie pripojíte na elektrickú sieť. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Zapnutie a vypnutie meniča frekvencie Menič frekvencie musíte uviesť do prevádzky ešte predtým, ako zapnete ručné elektrické náradie. Dodržiavajte pritom pokyny uvedené v Návode na používanie meniča frekvencie. Zapnutie a vypnutie ručného elektrického náradia s posuvným ističom (pozri obrázok J1) Platí pre nasledujúce typy: – 0 602 324 4 –Na zapnutie ručného elektrického náradia posuňte vypí- nač 1 smerom dopredu. –Na zaaretovanie vypínača 1 zatlačte vypínač 1 vpredu do- le, až zaskočí. – Ak chcete ručné elektrické náradie vypnúť, uvoľnite vypí- nač 1. Keď je je vypínač 1 zaaretovaný, potlačte ho trochu vzadu smerom dole a potom ho uvoľnite. Zapnutie a vypnutie ručného elektrického náradia s ističom (pozri obrázok J2) – Ak chcete ručné elektrické náradie zapnúť, posuňte vypí- nač 1 smerom dopredu a potom ho stlačte. –Na zaaretovanie stlačeného vypínača 1 posuňte vypínač 1 ďalej dopredu. – Ak chcete ručné elektrické náradie vypnúť, vypínač 1 uvoľnite, resp. v takom prípade, keď je zaaretovaný, na- krátko vypínač 1 stlačte a potom ho uvoľnite. Pokyny na používanie Prerušte napájanie elektrickou energiou, skôr ako bu- dete vykonávať na ručnom elektrickom náradí nastavo- vanie, výmenu príslušenstva, alebo predtým, ako ruč- né elektrické náradie odložíte. Toto preventívne opatre- nie zabraňuje neúmyselnému spusteniu ručného elektric- kého náradia. Buďte opatrný pri rezaní drážok do nosných stien, po- zri odsek „Pokyny k stavebnej statike“. Obrobok upnite v takom prípade, keď nie je zabezpeče- ný vlastnou hmotnosťou. Nezaťažujte ručné elektrické náradie do takej miery, aby sa zastavovalo. Ak ste ručné elektrické náradie vystavili silnému zaťa- ženiu, nechajte ho potom ešte niekoľko minút bežať na voľnobeh, aby sa ochladil pracovný nástroj. Brúsenie pomocou vejárovitého brúsneho kotúča Pomocou vejárovitého brúsneho kotúča (príslušenstvo) môže- te obrusovať zaoblené plochy a profily (kontúrové brúsenie). Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, vy- tvárajú nižšiu hladinu hluku a nižšie brúsne teploty ako bežné brúsne kotúče. Rezanie kovu (pozriobrázok K) Pri rezaní pomocou brúsnych nástrojov obsahujúcich spojivo používajte vždy špeciálny ochranný kryt na re- zanie. Pri rezaní pracujte s miernym posuvom, ktorý zodpovedá ob- rábanému materiálu. Nevyvíjajte na rezací kotúč tlak, neza- hraňujte ho ani ho nenechávajte oscilovať. Nebrzdite dobiehajúce rezacie kotúče prítlakom na ich bočnú stenu. S týmto ručným elektrickým náradím treba vždy pracovať pro- ti smeru otáčania kotúča. Inak hrozí nebezpečenstvo, že sa stane nekontrolovaným a vyskočí z rezu. Pri rezaní profilov a štvorhranných rúr je najlepšie začínať na najmenšom priereze. Rezanie kameňa Pri rezaní do kameňa sa postarajte o dostatočne inten- zívne odsávanie prachu. Používajte ochrannú dýchaciu masku. Toto ručné elektrické náradie sa smie používať len na rezanie nasucho/brúsenie nasucho. Platí pre nasledujúce typy: – 0 602 301 4 – 0 602304 40. – 0 602305 40. – 0 602306 434 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 242 Wednesday, November 2, 2016 4:43 PMSlovensky | 243 Bosch Power Tools 1 609 92A 36G | (2.11.16) Na rezanie kameňa odporúčame používať diamantový rezací kotúč. Na zabezpečenie proti zahraneniu treba používať odsá- vací kryt na rezanie s vodiacimi saňami. Používajte ručné elektrické náradie len s odsávaním prachu a okrem toho majte nasadenú aj ochrannú dýchaciu masku. Používaný vysávač musí byť schválený na odsávanie kamen- ného prachu. Vhodné vysávače ponúka firma Bosch. – Zapnite ručné elektrické náradie a priložte ho prednou čas- ťou vodiacich saní na obrobok. Miernym posuvom, ktorý zodpovedá obrábanému materiálu, prisúvajte náradie k obrobku. Ak budete rezať mimoriadne tvrdý materiál, napríklad betón s veľkým obsahom štrku, môže sa diamantový rezací kotúč pre- hriať, a následkom toho poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamanto- vého rezacieho kotúča. V takomto prípade prerušte rezanie a nechajte diamantový re- zací kotúč bežať na krátku dobu na voľnobeh s maximálnymi obrátkami, aby vychladol. Viditeľné spomaľovanie postupu práce a obiehajúci veniec is- kier sú signálom otupenia diamantového rezacieho kotúča. Diamantový kotúč však môžete znova naostriť, a to krátkym rezom do abrazívneho materiálu, napríklad do pieskovca. Pokyny k stavebnej statike Robenie drážok do nosných stien podlieha norme DIN 1053 časť 1 alebo miestnym špecifickým zákonným ustanoveniam. Tieto predpisy bezpodmienečne dodržiavajte. Pred začiat- kom práce sa poraďte so zodpovedným statikom, architek- tom alebo s kompetentným pracovníkom vedenia stavby. Hrubovanie Nikdy nepoužívajte na hrubovacie brúsenie rezacie ko- túče. Pomocou pracovného uhla 30° až 40° dosiahnete pri hrubo- vacom brúsení najlepšie výsledky. Pohybujte ručným elektric- kým náradím miernym tlakom sem a tam. Takýmto spôsobom sa obrobok nebude príliš rozpaľovať, nezafarbí sa a nevzniknú na ňom ryhy. Brúsenie s gumovým brúsnym tanierom pomocou sklené- ho papiera Výber vhodného brúsneho papiera závisí od materiálu, ktorý bude treba obrábať. Firma Bosch ponúka rozličné kvality brúsnych listov, vhod- ných na používanie s gumenými brúsnymi taniermi. Dajte si poradiť od svojho odborného predajcu. Leštenie pomocou súkenného kotúča Pri leštení sa brúsna pasta nanáša na obrábaný materiál alebo na súkenný leštiaci kotúč a pomocou rotácie sa zapracuje do povrchu materiálu. Ak budete pracovať v niekoľkých leštiacich stupňoch, pri kto- rých sa používa leštiaci prostriedok s čoraz menším zrnom, treba používať na každý stupeň zrnitosti leštiaceho prostried- ku osobitný súkenný leštiaci kotúč. Po každom leštiacom stupni starostlivo vyčistite povrchovú plochu obrábaného materiálu. Údržba a servis Údržba a čistenie Prerušte napájanie elektrickou energiou, skôr ako bu- dete vykonávať na ručnom elektrickom náradí nastavo- vanie, výmenu príslušenstva, alebo predtým, ako ruč- né elektrické náradie odložíte. Toto preventívne opatre- nie zabraňuje neúmyselnému spusteniu ručného elektric- kého náradia. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Pri používaní za extrémnych pracovných podmienok používajte podľa možnosti vždy odsávacie zariadenie. Vetracie štrbiny náradia častejšie prefúkajte a predraďte prúdový chránič (PRCD). Pri obrábaní ko- vov sa môže vnútri ručného elektrického náradia usádzať jemný dobre vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektrického náradia. Pravidelne merajte počet voľnobežných obrátok brús- neho vretena. Ak sa nameraná hodnota nachádza o viac ako 10 % pod alebo nad uvedenou hodnotou voľnobež- ných obrátok náradia (pozri „Technické údaje“), mali by ste dať ručné elektrické náradie prekontrolovať v niektorom autorizovanom servisnom stredisku Bosch. Pri veľmi vysokom počte voľnobežných obrátok sa môže pracovný nástroj zlomiť, pri príliš nízkom počte obrátok sa pracovný výkon náradia zmenší. Používajte výlučne originálnu elektrickú šnúru! Pred každým použitím ručného elektrického náradia pre- kontrolujte ručné elektrické náradie, elektrickú šnúru a zástrčku, či nie sú náhodou poškodené. Elektrická šnú- ra ani zástrčka sa nesmú opravovať, ale treba ich vymieňať, aby ste sa vyhli nebezpečenstvu. Práce na údržbe a oprave zverujte iba kvalifikovanému odbornému personálu. Tým sa zabezpečí, že bezpečnosť ručného elektrického náradia zostane zachovaná. Pripájacie zásuvky, spojky a zástrčku ručného elektrického náradia odpojeného od elektrickej siete pravidelne čistite po- mocou suchej handričky, ktorá nepúšťa chlpy a odstraňujte z ručného elektrického náradia čiastočky prachu a nečistôt. Každých 150 prevádzkových hodín vyčistite prevodovku po- mocou málo agresívneho rozpúšťadla. Dodržiavajte pokyny výrobcu rozpúšťadla o používaní a likvidácii. Prevodovku po- tom namastite špeciálnym prevodovým tukom Bosch. Toto čistenie zopakujte po prvom čistení po každých ďalších 300 prevádzkových hodinách náradia. Autorizované servisné stredisko Bosch vykonáva tieto práce rýchlo a spoľahlivo. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručné- ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia. Príslušenstvo skladujte a používajte starostlivo. OBJ_BUCH-2487-002.book Page 243 Wednesday, November 2, 2016 4:43 PM244 | Magyar 1 609 92A 36G | (2.11.16) Bosch Power Tools Príslušenstvo O kompletnom programe kvalitného príslušenstva sa môžete informovať na internetových stránkach www.bosch-pt.com a www.boschproductiontools.com alebo u svojho autorizova- ného predajcu. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných sú- čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na re- cykláciu šetriacu životné prostredie. Neodhadzujte ručné elektrické náradie do komunálneho od- padu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrob- koch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické pro- dukty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného pro- stredia. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. Akövetkezőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. Aszemélyi védőfelszerelések, mint FIGYELMEZTETÉS OBJ_BUCH-2487-002.book Page 244 Wednesday, November 2, 2016 4:43 PMMagyar | 245 Bosch Power Tools 1 609 92A 36G | (2.11.16) porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások sarokcsiszolókhoz Közös biztonsági előírások a csiszolópapírral való csiszo- láshoz és polírozáshoz A következő típusokra érvényes: – 0 602301 4 p. 434

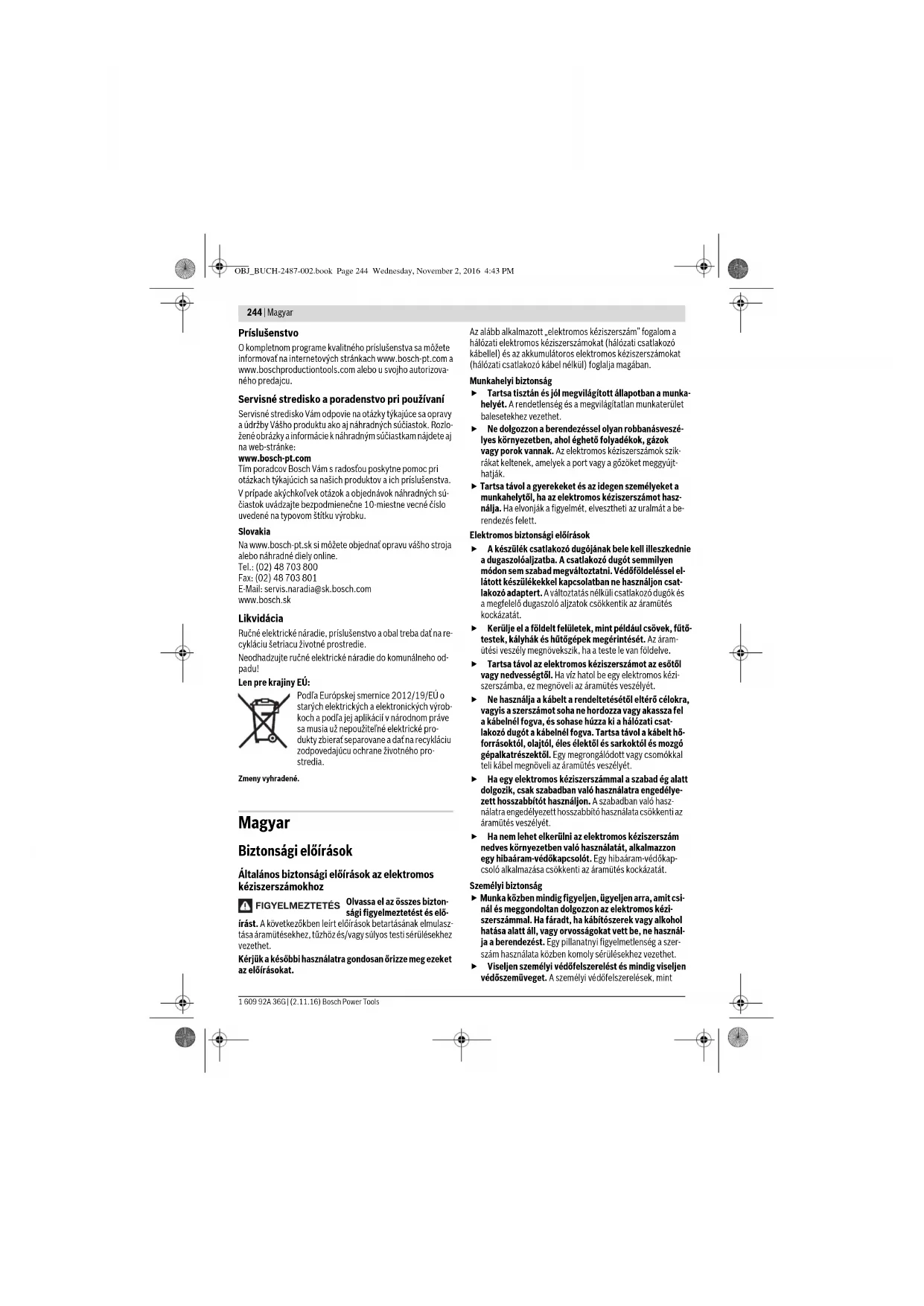

• – 0 602305 40. – 0 602306 434 – 0 602324 40. Ez az elektromos kéziszerszám csiszolópapíros csiszo- lógépként és polírozógépként használható. Ügyeljen minden biztonsági jelzésre, elírásra, ábrára és adatra, amelyet a kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos kéziszerszám csiszoláshoz, drótkefé- vel végzett munkákhoz és daraboló csiszoláshoz nem alkalmas. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérü- lésekhez vezethet. Közös biztonsági tájékoztató a csiszoláshoz, a drótkefé- vel végzett munkákhoz és a daraboláshoz A következő típusokra érvényes: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602329 5 – 0 602331 5 – 0 602332 5 – 0 602334 5 OBJ_BUCH-2487-002.book Page 245 Wednesday, November 2, 2016 4:43 PM246 | Magyar 1 609 92A 36G | (2.11.16) Bosch Power Tools Ez az elektromos kéziszerszám csiszolásra, drótkefé- vel végzett munkákra és daraboló csiszolásra alkal- mas. Ügyeljen minden biztonsági jelzésre, elírásra, áb- rára és adatra, amelyet a kéziszerszámmal együtt meg- kapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülések- hez vezethet. Ez az elektromos szerszám nem alkalmas csiszolópa- pírral való csiszolásra és polírozásra. Az elektromos ké- ziszerszám számára elő nem irányzott használat veszélyez- tetésekhez és személyi sérülésekhez vezethet. Közös figyelmeztető tájékoztató a csiszoláshoz, csiszoló- papírral végzett csiszoláshoz, a drótkefével végzett mun- kákhoz, polírozáshoz és daraboláshoz Minden típusra érvényes Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszerszám megengedett fordulatszámának leg- alább akkorának kell lennie, mint az elektromos kézi- szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhet- nek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszer- számokat nem lehet megfelelően eltakarni, vagy irányítani. A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítsé- gével befogásra kerülő betétszerszámok esetén a be- tétszerszám furatátmérőjének pontosen meg kell felel- nie a karima befogási átmérőjének. Az olyan betétszer- számok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erő- sen berezegnek és a készülék feletti uralom megszünésé- hez vezethetnek. Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betét- szerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megre- pedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltö- rött drótok. Ha az elektromos kéziszerszám vagy a be- tétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a be- tétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszer- szám síkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A meg- rongálódott betétszerszámok ezalatt a próbaidő alatt álta- lában már széttörnek. Viseljen személyi védőfelszerelést. Használjon az al- kalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszoló- szerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a kü- lönböző alkalmazások során keletkeznek. A por- vagy vé- dőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az er ős zaj hatásának, el- vesztheti a hallását. Ügyeljen arra, hogy a többi személy biztonságos távol- ságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, szemé- lyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okoz- hatnak. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogja meg, ha olyan munkákat végez, amelyek során a betétszerszám kívülről nem látható, feszültség alatt álló vezetékeket, vagy a saját hálózati kábelét is átvághatja. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén fe- szültség alá kerülhetnek és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betét- szerszámoktól. Ha elveszíti az uralmát az elektromos kézi- szerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betét- szerszámhoz érhet. Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betét- szerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektro- mos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe. Tisztítsa meg rendszeresen az elektromos kéziszerszá- ma szellőzőnyílásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meg- gyújthatják. Ne használjon olyan betétszerszámokat, amelyek al- kalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütés- hez vezethet. Visszarúgás és megfelelő figyelmeztető tájékoztatók A visszarúgás a beékelődő vagy leblokkoló forgó betétszer- szám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irá- nyítatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja. Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorong- nak a munkadarabba bemerülő éle leáll és így a csiszolóko- OBJ_BUCH-2487-002.book Page 246 Wednesday, November 2, 2016 4:43 PMMagyar | 247 Bosch Power Tools 1 609 92A 36G | (2.11.16) rong kiugorhat vagy egy visszarúgást okozhat. A csiszoló- korong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhet- nek. Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiak- ban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni. Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaütő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy a lehető leg- jobban tudjon uralkodni a visszarúgási erők, illetve fel- futáskor a reakciós nyomaték felett. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a vis- szarúgási és reakcióerők felett. Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet. Kerülje el a testével azt a tartományt, ahová egy vissza- rúgás az elektromos kéziszerszámot mozgatja. A vis- szarúgás az elektromos kéziszerszámot a csiszolókorong- nak a leblokkolási pontban fennálló forgásirányával ellen- tétes irányba hajtja. A sarkok és élek közelében különösen óvatosan dolgoz- zon, akadályozza meg, hogy a betétszerszám lepattan- jon a munkadarabról, vagy beékelődjön a munkadarab- ba. A forgó betétszerszám a sarkoknál, éleknél és lepatta- nás esetén könnyen beékelődik. Ez a készülék feletti ura- lom elvesztéséhez, vagy egy visszarúgáshoz vezet. Ne használjon fafűrészlapot, vagy fogazott fűrészla- pot. Az ilyen betétszerszámok gyakran visszarugáshoz ve- zetnek, vagy a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz Kizárólag az Ön elektromos kéziszerszámához engedé- lyezett csiszolótesteket és az ezen csiszolótestekhez előirányzott védőbúrákat használja. A nem az elektro- mos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégító módon letakarni és ezért ezek nem biztonságo- sak. A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szé- lének a síkjából. Egy szakszerűtlenül felszerelt csiszolóko- rongot, amely kiáll a védőburkolat szélésnek a síkjából, nem lehet kielégítő módon letakarni. A védőbúrát biztonságosan kell felszerelni az elektro- mos kéziszerszámra és úgy kell beállítani, hogy az a le- hető legnagyobb biztonságot nyújtsa, vagyis a csiszo- lótestnek csak a lehető legkisebb része mutasson a ke- zelő felé. A védő búrának meg kell óvnia a kezelőt a letö- rött, kirepülő daraboktól, a csiszolótest véletlen megérin- tésétől és a szikráktól, amelyek meggyújthatják az öltöze- tét. A csiszolótesteket csak az azok számára javasolt célok- ra szabad használni. Például: Sohase csiszoljon egy ha- sítókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével mun- kálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet. Használjon mindig hibátlan, az Ön által választott csi- szolókorongnak megfelelő méretű és alakú befogókari- mát. A megfelelő karimák megtámasztják a csiszolókoron- got és így csökkentik a csiszolókorong eltörésének veszé- lyét. A hasítókorongokhoz szolgáló karimák különbözhet- nek a csiszolókorongok számára szolgáló karimáktól. Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve és széttörhetnek. További különleges figyelmeztető tájékoztató a darabo- láshoz Kerülje el a hasítókorong leblokkolását, és ne gyakorol- jon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igény- bevételét és beékelődési vagy leblokkolási hajlamát és vis- szarúgáshoz vagy a csiszolótest töréséhez vezethet. Kerülje el a forgó hasítókorong előtti és mögötti tarto- mányt. Ha a hasítókorongot a munkadarabban magától el- távolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan. Ha a hasítókorong beékelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot és tartsa azt nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókoron- got a vágásból, mert ez visszarúgáshoz vezethet. Hatá- rozza meg és hárítsa el a beékelődés okát. Addig ne kapcsolja ismét be az elektromos kéziszerszá- mot, amíg az még benne van a munkadarabban. Várja meg, amíg a hasítókorong eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet. Támassza fel a lemezeket vagy nagyobb munkadarabo- kat, hogy csökkentse egy beékelődő hasítókorong kö- vetkeztében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A mun- kadarabot mindkét oldalán, és mind a vágási vonal közelé- ben, mind a szélénél alá kell támasztani. Ha egy meglévő falban, vagy más be nem látható terü- leten hoz létre „táska alakú beszúrást”, járjon el külö- nös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhat- nak. Külön figyelmeztetések és tájékoztató a csiszolópapír al- kalmazásával történő csiszoláshoz Ne használjon túl nagy csiszolólapokat, hanem kizáró- lag a gyártó által előírt méretet. A csiszoló tányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, vala- OBJ_BUCH-2487-002.book Page 247 Wednesday, November 2, 2016 4:43 PM248 | Magyar 1 609 92A 36G | (2.11.16) Bosch Power Tools mint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek. Külön figyelmeztetések és tájékoztató a polírozáshoz Ne tegye lehetővé, hogy a polírozóburán laza részek, mindenekelőtt rögzítő zsinórok legyenek. Megfelelően rögzítse, vagy rövidítse le a rögzítő zsinórokat. A gép- pel együtt forgó laza rögzítő zsinórok bekaphatják a kezelő ujjait, vagy beakadhatnak a munkadarabba. Külön figyelmeztetések és tájékoztató a drótkefével vég- zett munkákhoz Vegye tekintetbe, hogy a drótkeféből a normális hasz- nálat közben is kirepülnek egyes drótdarabok. Ne ter- helje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatol- hatnak a vékonyabb ruhadarabokon vagy az emberi bőrön. Ha egy védőbúrát célszerű alkalmazni, akadályozza meg, hogy a védőbúra és a drótkefe megérintse egy- mást. A tányér- és csészealakú kefék átmérője a berende- zésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet. Kiegészítő figyelmeztetések és tájékoztató Viseljen védőszemüveget. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást ered- ményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat. Ha az áramellátás (például feszültségkiesés, vagy a há- lózati csatlakozó dugó kihúzása következtében) meg- szakad, oldja fel és állítsa át a „KI” helyzetbe a be/ki- kapcsolót. Így meggátolhatja a berendezés akaratlan újra- indulását. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. A munka során mindig mindkét kezével tartsa az elekt- romos kéziszerszámot és gondoskodjon arról, hogy szi- lárd, biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Az elektromos kéziszerszámot csak egy előírásszerűen földelt hálózathoz csatlakoztassa. A dugaszolóaljzatnak és a hosszabbító kábelnek működőképes védővezetékkel kell felszerelve lennie. Biztonsági előírások az emelt frekvenciás szer- számok energiaellátásához Az alkalmazásra kerülő frekvenciaváltóra vonatkozó biztonsági előírásokat és munkavégzési utasításokat szigorúan be kell tartani! Az ezzel kapcsolatos közelebbi adatokat a frekvenciaváltó gyártójától kaphat. A frekvenciaváltót egy hibaáram-védőkapcsolóval kell ellátni, ha azt olyan környezetben üzemelteti, ahol kü- lönleges személyi védelemre van szükség. Különleges személyi védelemre például nedves helyiségekben, vagy olyan anyagok megmunkálásánál van szükség, amelyeknél a munka során elektromosan vezető porok keletkezhet- nek. A hibaáram-védőkapcsoló nélküli használat áram- ütéshez, tűzhöz vagy súlyos személyi sérülésekhez vezet- het. A hibaáram-védőkapcsolót csak villamos szakember építheti be az áramellátó hálózatba. A berendezés kifo- gástalan működését csak így lehet biztosítani. A frekvenciaváltó kimeneti feszültségének és frekven- ciájának meg kell egyeznie az emelt frekvenciás elekt- romos kéziszerszám típustábláján található adatokkal. Az emelt frekvenciás elektromos kéziszerszámot kizá- rólag egy megfelelő csatlakozó dugóval szabad üze- meltetni. A CEE csatlakozó dugónak arra névleges áramra kell méretezve lennie, amely az elektromos kéziszerszám számára szükséges (lásd „Műszaki adatok”). A csatlakozó dugó felszerelését és az energiaellátás- hoz való csatlakoztatást csak olyan szakember hajthat- ja végre, aki az emelt frekvenciás szerszámok kezelé- sére ki van oktatva. Kizárólag az eredeti kábelt használja! Minden egyes használat ellenőrizze, nincs-e megrongálódva az elekt- romos kéziszerszám, a kábel és a csatlakozó dugó. A ve- szélyes helyzetek megelőzésére a kábeleket és csatlakozó dugókat nem szabad javítani, hanem ki kell cserélni. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. Akövetkezőkben leírt előírá- sok betartásának elmulasztása áramütések- hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat A következő típusokra érvényes: – 0 602301 4 p. 434
• – 0 602305 40. – 0 602306 434 – 0 602324 40. Az elektromos kéziszerszám fém- és lakkfelületek vízhaszná- lat nélküli csiszolópapíros csiszolására és polírozására szol- gál. OBJ_BUCH-2487-002.book Page 248 Wednesday, November 2, 2016 4:43 PMMagyar | 249 Bosch Power Tools 1 609 92A 36G | (2.11.16) A következő típusokra érvényes: – 0 602 304 40. – 0 602 324 44., p. 464
• , – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 p. 434
• Ez az elektromos kéziszerszám fém- és kőanyagok víz alkal- mazása nélkül való darabolására, nagyoló csiszolására és ke- félésére szolgál. Kötött csiszolóanyaggal végzett daraboláshoz egy a darabo- lásra szolgáló speciális védőbúrát kell használni. Kőben végzett darabolási munkákhoz megfelelő porelszívás- ról kell gondoskodni. Minden típusra érvényes Kizárólag az elektromos kéziszerszámmal szállított, vagy ah- hoz engedélyezett védőburákat és rögzítőanyákat szabad használni. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Be-/kikapcsoló 2 Pótfogantyú 3 Csiszolóorsó 4 Orsónyak 5 Orsó-reteszelőgomb 6 Védőburkolat 7 Védőbúra rögzítőcsavar 8 Kódoló bütyök 9 Kézvédő* 10 Befogókarima O-gyűrűvel 11 Csiszoló/daraboló/nagyoló tárcsa 12 Rögzítőanya 13 Kétkörmös kulcs 14 17 mm-es villáskulcs 15 Kerek anya* 16 Csiszolólap* 17 Gumi csiszolótányér* 18 Rongykorong* 19 Drótkefe* 20 Húzásmentesítő (CEE csatlakozó dugó) 21 Csatlakozó dugó betét (CEE csatlakozó dugó) 22 Csavarok (CEE csatlakozó dugó) 23 Csavarok a 21 csatlakozó dugó betétben (CEE csatlako- zó dugó) 24 CEE csatlakozó dugó 25 Műanyag burkolat (CEE csatlakozó dugó) *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 301 Névleges feszültség V265135 200 Frekvencia Hz 200 200 300 Névleges felvett teljesítmény W600600 900 Névleges leadott teljesítmény W440440 630 Névleges áram A1,63,3 3,3 Üresjárati fordulatszám perc p. 401

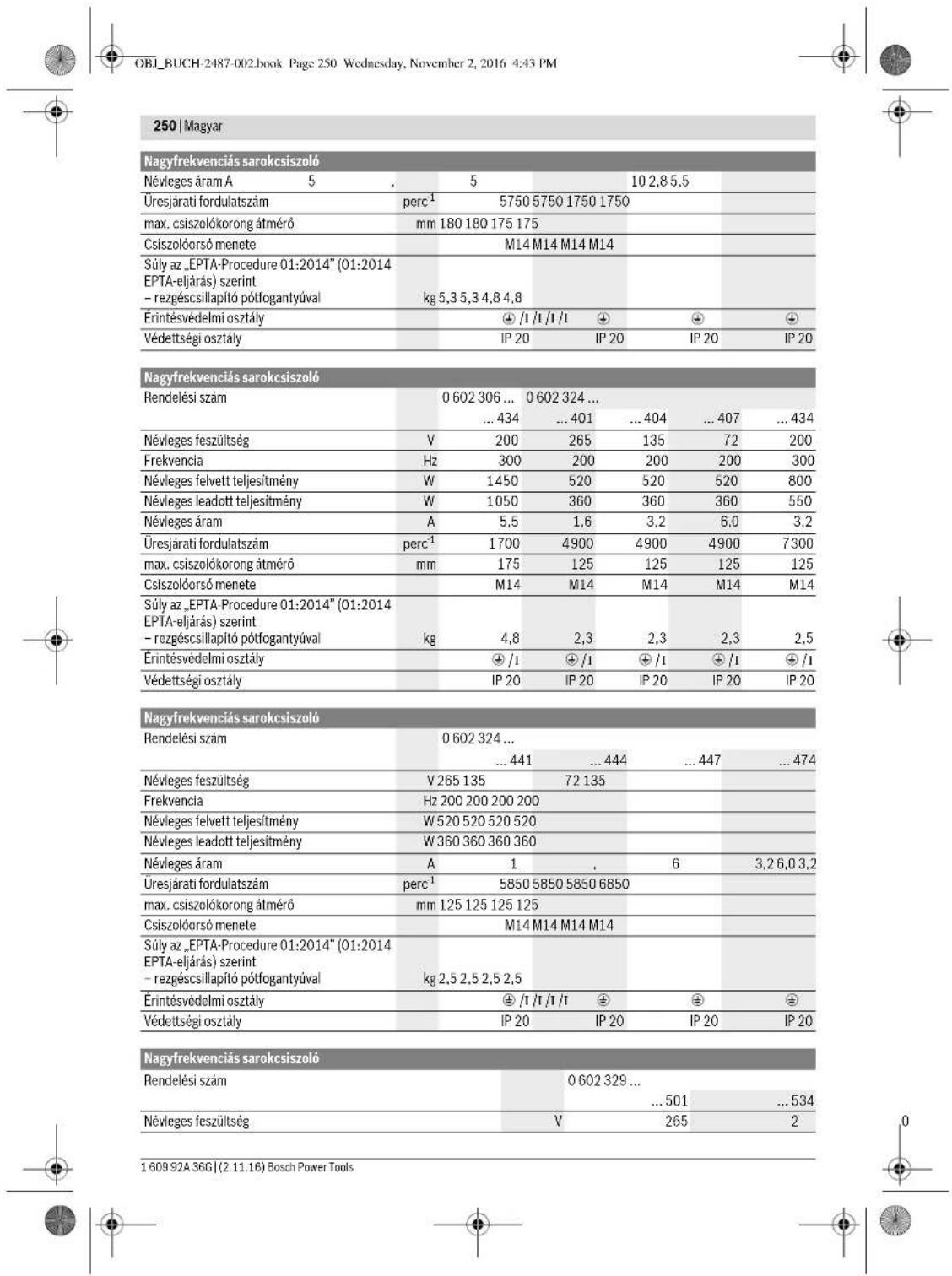

max. csiszolókorong átmérő mm 125 125 125 Csiszolóorsó menete M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljá- rás) szerint – rezgéscsillapító pótfogantyúval kg 3,2 3,2 3,2 Érintésvédelmi osztály /I /I /I Védettségi osztály IP 20 IP 20 IP 20 Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 304 ... 0 602 305 ...

max. csiszolókorong átmérő mm 180 180 175 175 Csiszolóorsó menete M14 M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval kg 5,3 5,3 4,8 4,8 Érintésvédelmi osztály /I /I /I /I Védettségi osztály IP 20 IP 20 IP 20 IP 20 Nagyfrekvenciás sarokcsiszoló Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 306 ... 0 602 324 ...

Névleges feszültség V200265 135 72 200 Frekvencia Hz 300 200 200 200 300 Névleges felvett teljesítmény W1450520 520 520 800 Névleges leadott teljesítmény W1050360 360 360 550 Névleges áram A5,51,6 3,2 6,0 3,2 Üresjárati fordulatszám perc

max. csiszolókorong átmérő mm 175 125 125 125 125 Csiszolóorsó menete M14 M14 M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval kg 4,8 2,3 2,3 2,3 2,5 Érintésvédelmi osztály /I /I /I /I /I Védettségi osztály IP 20 IP 20 IP 20 IP 20 IP 20 Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 324 ...

Névleges feszültség V 265 135 72 135 Frekvencia Hz 200 200 200 200 Névleges felvett teljesítmény W 520 520 520 520 Névleges leadott teljesítmény W 360 360 360 360 Névleges áram A1,63,2 6,0 3,2 Üresjárati fordulatszám perc

max. csiszolókorong átmérő mm 125 125 125 125 Csiszolóorsó menete M14 M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval kg 2,5 2,5 2,5 2,5 Érintésvédelmi osztály /I /I /I /I Védettségi osztály IP 20 IP 20 IP 20 IP 20 Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 329 ...

Névleges feszültség V265200 OBJ_BUCH-2487-002.book Page 250 Wednesday, November 2, 2016 4:43 PMMagyar | 251 Bosch Power Tools 1 609 92A 36G | (2.11.16) Frekvencia Hz 200 300 Névleges felvett teljesítmény W12001800 Névleges leadott teljesítmény W10001500 Névleges áram A3,36,4 Üresjárati fordulatszám perc

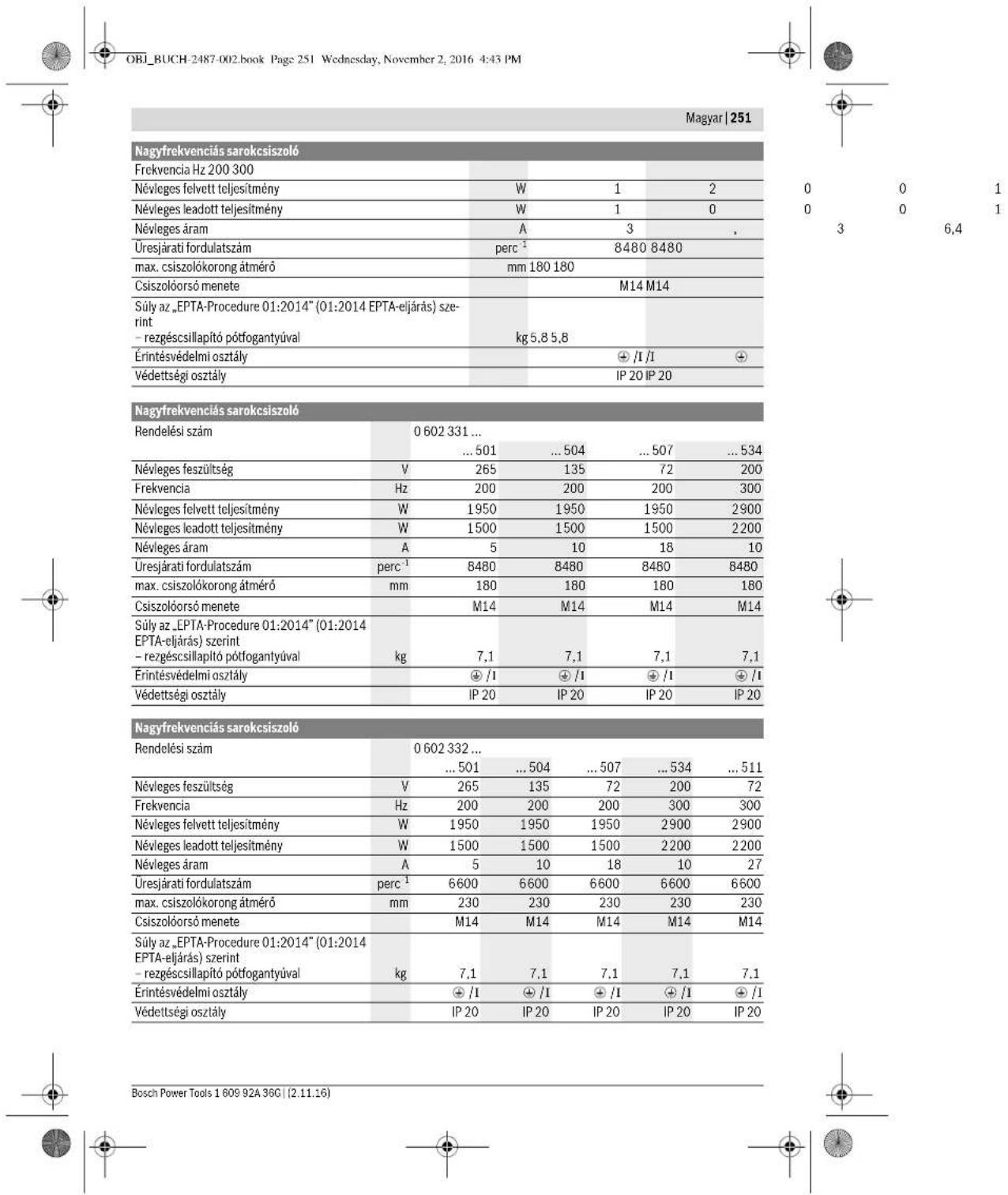

max. csiszolókorong átmérő mm 180 180 Csiszolóorsó menete M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) sze- rint – rezgéscsillapító pótfogantyúval kg 5,8 5,8 Érintésvédelmi osztály /I /I Védettségi osztály IP 20 IP 20 Nagyfrekvenciás sarokcsiszoló Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 331 ...

Névleges feszültség V 265 135 72 200 Frekvencia Hz 200 200 200 300 Névleges felvett teljesítmény W 1950 1950 1950 2900 Névleges leadott teljesítmény W 1500 1500 1500 2200 Névleges áram A510 18 10 Üresjárati fordulatszám perc

max. csiszolókorong átmérő mm 180 180 180 180 Csiszolóorsó menete M14 M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval kg 7,1 7,1 7,1 7,1 Érintésvédelmi osztály /I /I /I /I Védettségi osztály IP 20 IP 20 IP 20 IP 20 Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 332 ...

Névleges feszültség V 265 135 72 200 72 Frekvencia Hz 200 200 200 300 300 Névleges felvett teljesítmény W 1950 1950 1950 2900 2900 Névleges leadott teljesítmény W 1500 1500 1500 2200 2200 Névleges áram A510 18 10 27 Üresjárati fordulatszám perc

max. csiszolókorong átmérő mm 230 230 230 230 230 Csiszolóorsó menete M14 M14 M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval kg 7,1 7,1 7,1 7,1 7,1 Érintésvédelmi osztály /I /I /I /I /I Védettségi osztály IP 20 IP 20 IP 20 IP 20 IP 20 OBJ_BUCH-2487-002.book Page 251 Wednesday, November 2, 2016 4:43 PM252 | Magyar 1 609 92A 36G | (2.11.16) Bosch Power Tools Az energiaellátására vonatkozó tájékoztató Az emelt frekvenciás elektromos kéziszerszám egy nagyfrek- venciás rendszer része és a típustáblán megadott frekvenciá- jú 3-fázisú váltakozó áramot igényel. Ennek a frekvenciának az elérésére az elektromos kéziszer- számot össze kell kapcsolni frekvenciaváltóval (lásd „Csatla- kozás az energiaellátáshoz”, a 256 oldalon). Zaj és vibráció értékek A zajmérési eredmények az EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra. Nagyfrekvenciás sarokcsiszoló Rendelési szám 0 602 334 ...

Névleges feszültség V 265 135 72 200 Frekvencia Hz 200 200 200 300 Névleges felvett teljesítmény W 2500 2500 2500 3800 Névleges leadott teljesítmény W 2200 2200 2200 3100 Névleges áram A6,713,2 24,7 13,2 Üresjárati fordulatszám perc

max. csiszolókorong átmérő mm 230 230 230 230 Csiszolóorsó menete M14 M14 M14 M14 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval kg 7,8 7,8 7,8 7,8 Érintésvédelmi osztály /I /I /I /I Védettségi osztály IP 20 IP 20 IP 20 IP 20

A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vek- torösszege) és K bizonytalanság az EN 60745-2-3 szabvány szerint. Felületcsiszolás (nagyolás):

Csiszolás csiszolólappal:

A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745-2-3 szabvány szerint. Felületcsiszolás (nagyolás):

Csiszolás csiszolólappal:

A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745-2-3 szabvány szerint. Felületcsiszolás (nagyolás):

Csiszolás csiszolólappal:

A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és K bizony- talanság az EN 60745-2-3 szabvány szerint. Felületcsiszolás (nagyolás):

Csiszolás csiszolólappal:

OBJ_BUCH-2487-002.book Page 253 Wednesday, November 2, 2016 4:43 PM254 | Magyar 1 609 92A 36G | (2.11.16) Bosch Power Tools Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munka- időre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a 2011/65/EU, 2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt ide- vágó előírásoknak és megfelel a következő szabványoknak: EN 60745-1, EN 60745-2-3, EN 50581. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Összeszerelés A védőberendezések felszerelése Általános tájékoztató Szakítsa meg az energiaellátást, mielőtt a kéziszerszá- mon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés meggátolja az elektro- mos kéziszerszám akaratlan üzembe helyezését. Megjegyzés: Ha a csiszolótárcsa üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy- ségei megrongálódtak, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol- gálat és használati tanácsadás” fejezetben. Állítsa úgy be a védőburákat, hogy a kezelő irányába ne repülhessen ki szikra. Megjegyzés: A védőburán található kódoló bütykök gondos- kodnak arról, hogy az elektromos kéziszerszámra csak arra il- lő védőburát lehessen felszerelni. Védőbúra csiszoláshoz (lásd az „A” ábrát) –Tegye fel a 6 védőburát a 8 kódoló bütyökkel a 4 orsónyak kódolóhornyára, amíg a védőbura válla fel nem fekszik az elektromos kéziszerszám karimájára. –A védőbura helyzetét a munka adottságainak megfelelően kell megválasztani. –A védőbura megbízható rögzítésére húzza meg legalább 10 Nm nyomatékkal a 7 rögzítőcsavart. Védőbúra daraboláshoz Kötött csiszolóanyaggal végzett daraboláshoz mindig használjon egy a darabolásra szolgáló védőbúrát. Kövek darabolásához mindig egy speciális, vezető- szánnal felszerelt elszívó búrát (külön tartozék) kell használni. A daraboláshoz használható védőbúrákat a standard védőbú- rához hasonlóan (lásd az „A” ábrát) kell felszerelni. Rezgéscsillapító pótfo- gantyú (lásd a „B” ábrát) A rezgéscsillapító pótfo- gantyú egy kisebb rezgés- sel járó, és ennek következtében kényelmesebb és biztonsá- gosabb munkát tesz lehetővé. Az elektromos kéziszerszámot csak az arra felszerelt 2 pótfogantyúval együtt szabad használni. – Csavarja be a 2 pótfogantyút a munkának megfelelő hely- zetben a hajtómű jobb vagy bal oldalába.

A pótfogantyún nem szabad változtatásokat végrehaj- tani. Ha egy pótfogantyú megrongálódott, ne használja to- vább. Kézvédő (lásd a „C” ábrát) A 17 gumi csiszolótányérral vagy a csészelakú kefé- vel/kefés tárcsával/legyezőlapos tárcsával végzett munkákhoz mindig fel kell szerelni a kézvédőt 9. –Rögzítse a 9 kézvédőt a 2 pótfogantyúval. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS A következő típusokra érvényes: – 0 602 304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. A következő típusokra érvényes: – 0 602304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. A következő típusokra érvényes: – 0 602 301 4.. – 0 602305 40. – 0 602306 434 – 0 602 324 40. OBJ_BUCH-2487-002.book Page 254 Wednesday, November 2, 2016 4:43 PM
